Projekt domu HOMEKONCEPT 116

Name: HOMEKONCEPT 116
Brand: HOMEKONCEPT
SKU: homekoncept-116
Price: 7490.00 PLN
Availability: InStock

Autor projektu:HOMEKONCEPT

Lustrzane odbicie

Dodaj do schowka

Gratis do projektów: zestaw umów, zgoda na zmiany w projekcie. Darmowa dostawa za 0 zł.

7 490 zł

Zadaj pytanie

Typ projektuWolnostojący
StylNowoczesny
Powierzchnia użytkowa169.82 m²
Kondygnacjez poddaszem
GarażDwustanowiskowy
DachDwuspadowy
Kąt nach. dachu40°
Odbicie lustrzaneTak
Czas realizacji20 dni roboczych

Zobacz więcej >

Zadzwoń do konsultanta

502 503 202

Godziny pracy: Pon. - Pt.8:00 - 16:00

Opis

Zgodność z WT 2021 i Eurokodami

Ze względu na dostosowywanie projektu do standardu WT 2021, czas realizacji może się różnić od standardowego.

Skontaktuj się z nami aby poznać szczegóły dotyczące wybranego projektu.

502 503 202

sklep@wbudowie.pl

Zapytaj o termin realizacji

Konstrukcja

Strop: żelbetowy wylewany

Ściany: dwuwarstwowe - pustak ceramiczny 25 cm + styropian Termo Organika 20 cm/wełna mineralna 18 cm

Dach: tradycyjna więźba dachowa pokryta dachówką ceramiczną lub cementową CREATON wraz z systemem fotowoltaicznym CREATON VARIO, okna dachowe FAKRO

Elewacja: tynk silikonowy połączony z deską elewacyjną

Ogrzewanie: gazowe - piec kondensacyjny

Wentylacja: mechaniczna z rekuperacją

Rolety: tak – rozwiązania firmy ALUPROF

Rzuty

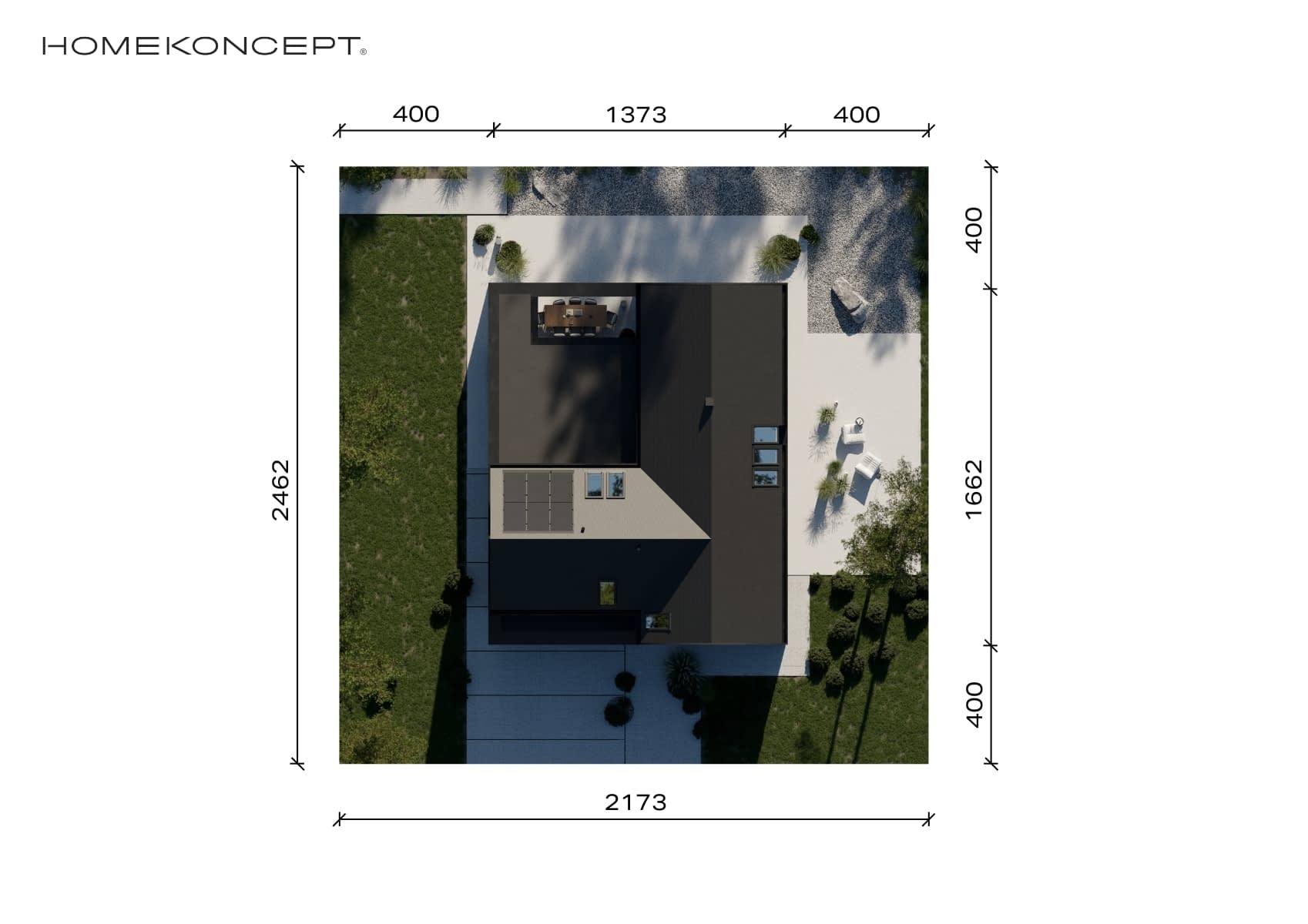

Usytuowanie na działce

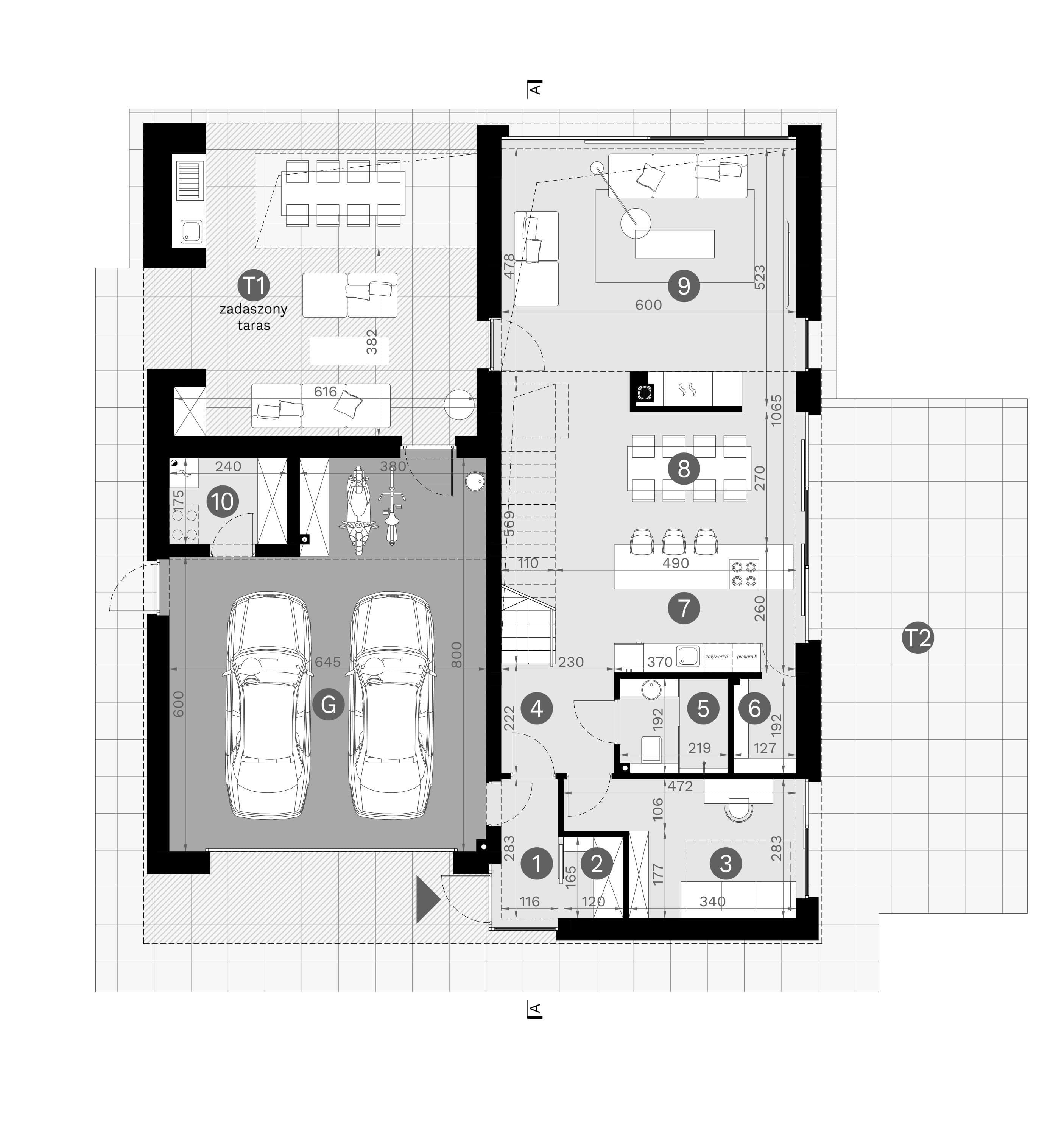

Rzut parteru

m²
taras50.57
garaż46.2
kotłownia/pom. gospodarcze4.21
wiatrołap3.28
garderoba1.98
jadalnia17.08
salon29.44
spiżarnia2.42
komunikacja8.31
kuchnia9.62
taras44.14
gabinet11.02
łazienka4.16

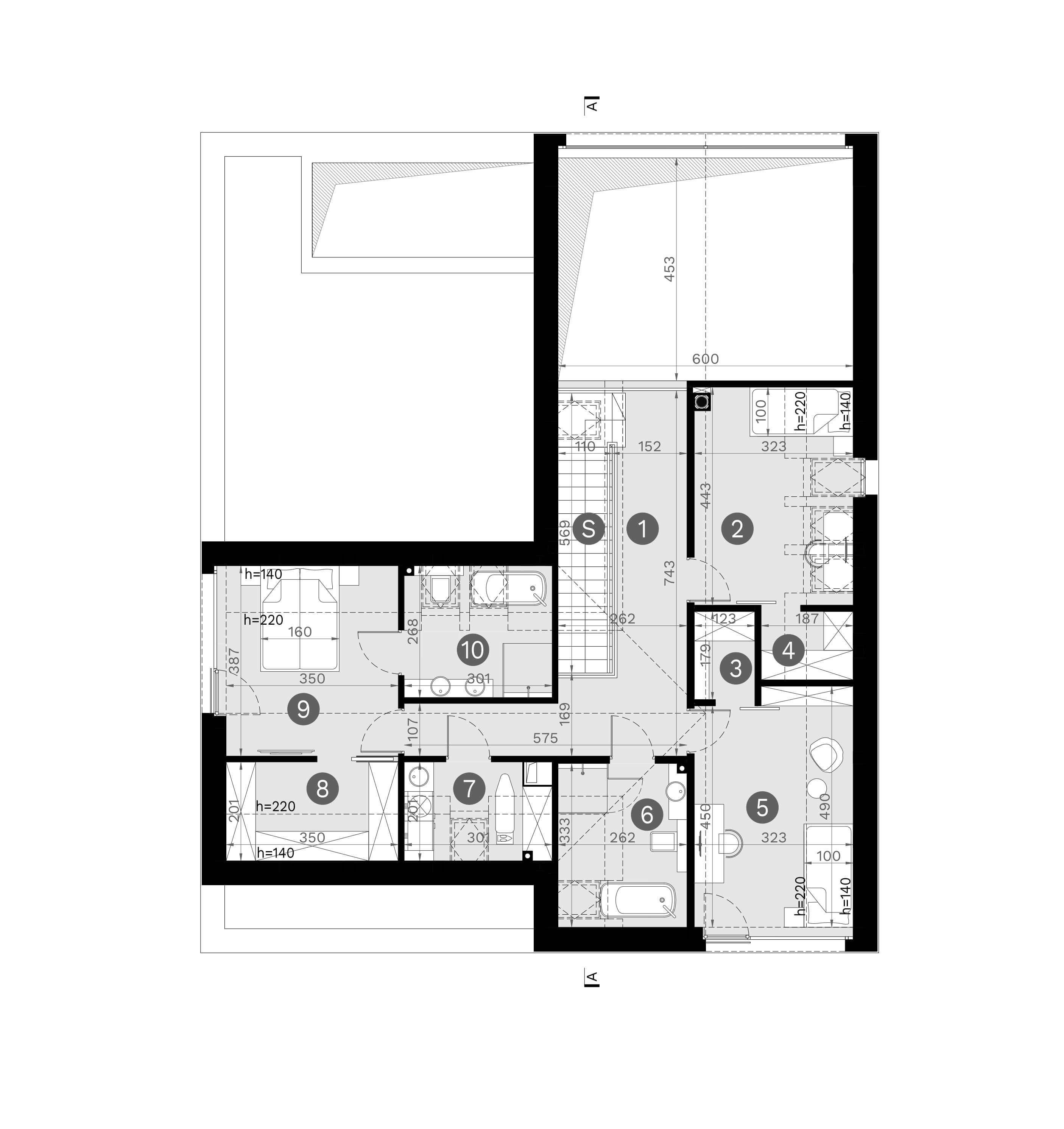

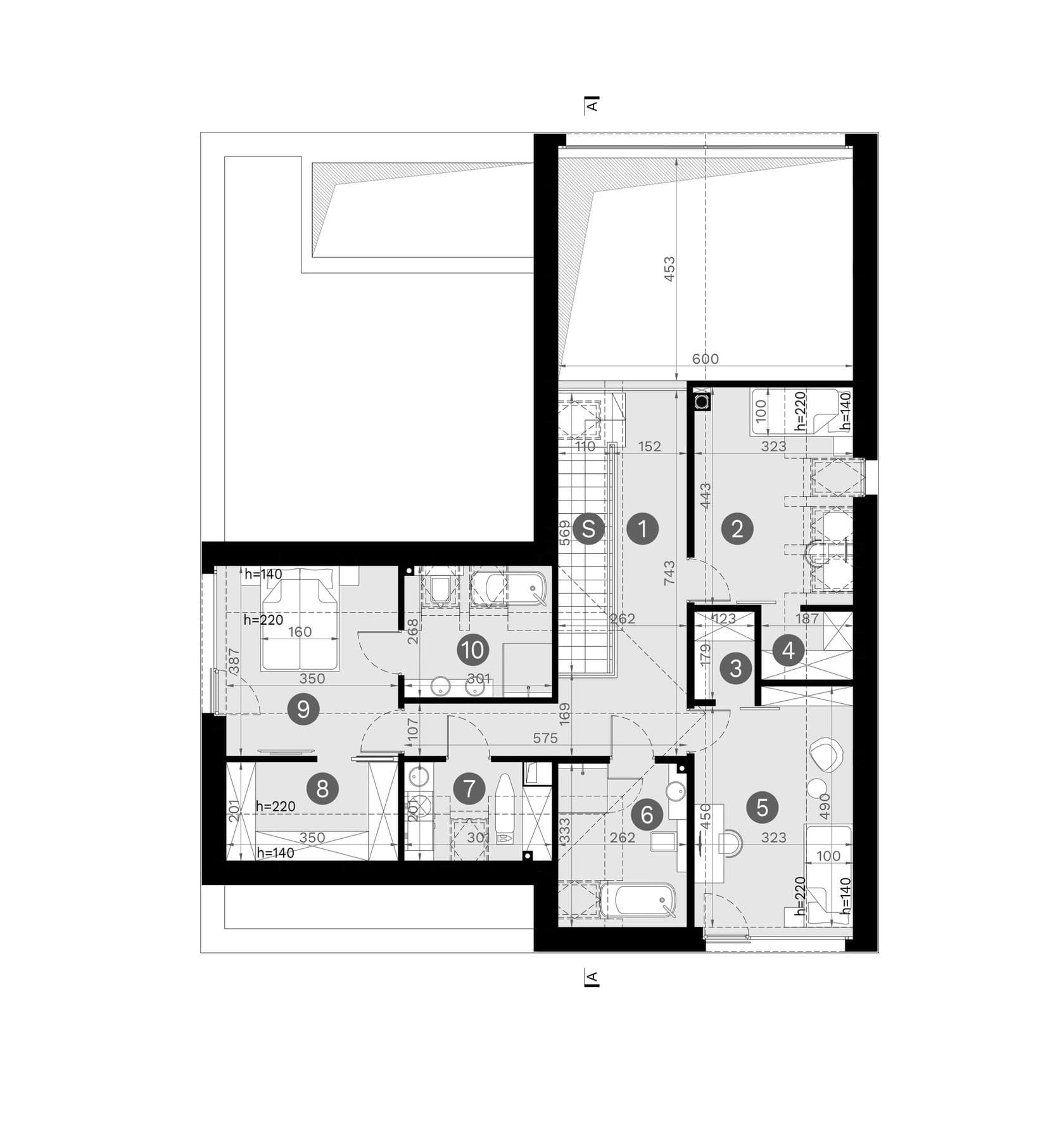

Rzut poddasza

m²
schody6.02
garderoba1.76
garderoba2.2
komunikacja16.8
garderoba4.94
sypialnia11.5
łazienka6.24
pralnia3.9
sypialnia12.35
sypialnia11.45
łazienka7.16

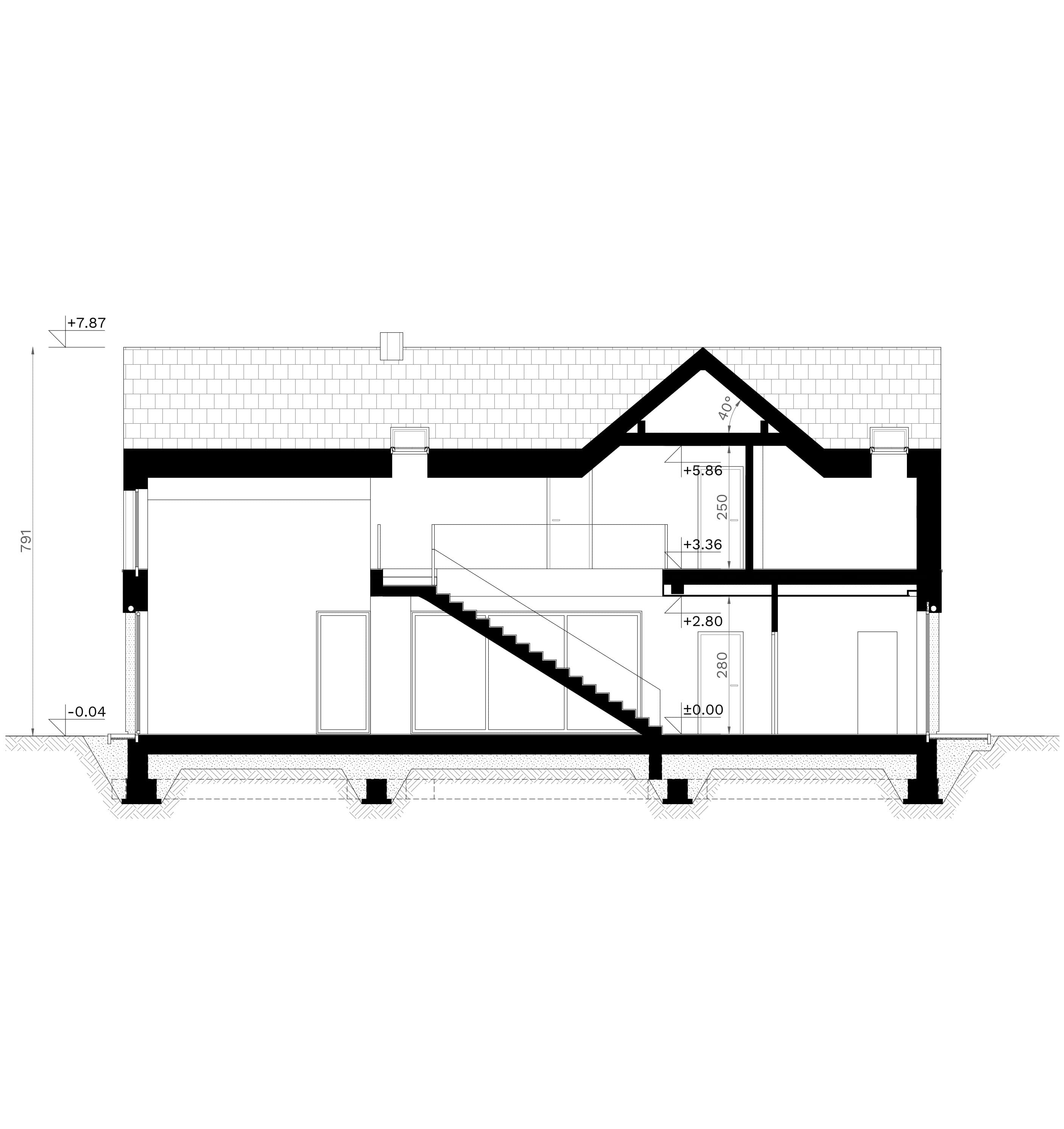

przekrój

m²
wysokość budynku7.91
wysokość do okapu dachu4.98

Dane techniczne

Powierzchnia użytkowa169.82 m²
KominekTak
Liczba łazienek3
Powierzchnia dachu213 m²
Kubatura1134 m³
Długość domu16.68 m
Szerokość domu13.79 m
Minimalne wymiary działki24.62 x 21.73m
GarażDwustanowiskowy
Rodzaj dachuDwuspadowy
Kąt nach. dachu40°

Instalacja grzewcza

Instalacja opcjonalna

Zawartość projektu

Trzy egzemplarze projektu, w skład którego wchodzą:

Projekt Architektoniczny:

opis techniczny,
rzuty poziome poszczególnych kondygnacji (parter, poddasze lub piętro),
rzut dachu i więźby dachowej,
wszystkie niezbędne przekroje przez całość oraz charakterystyczne fragmenty budynku,
opisy przegród,
elewacje budynku wraz ze szczegółowym opisem i kolorystyką użytych materiałów,
wykaz stolarki okiennej i drzwiowej,
zestawienie elementów więźby dachowej.

Projekt Techniczny, w skład którego wchodzą:

Projekt Konstrukcji:

wyciąg z obliczeń statyczno – wytrzymałościowych,
dokumentacja rysunkowa – konstrukcja,
zestawienie stali zbrojeniowej.

Projekt wewnętrznych instalacji sanitarnych i gazowych:

opis techniczny instalacji centralnego ogrzewania wraz z obliczeniami,
charakterystyka energetyczna budynku,
analiza porównawcza dla alternatywnego systemu ogrzewania,
opis techniczny instalacji wodno-kanalizacyjnej oraz instalacji gazowej,
dokumentacja rysunkowa – instalacje sanitarne i gazowe.

Projekt wewnętrznych instalacji elektrycznych:

opis techniczny instalacji elektrycznych,
dokumentacja rysunkowa – instalacje elektryczne,
rzuty kondygnacji – rozmieszczenie instalacji elektrycznej,
schemat tablicy bezpiecznikowej,
instalacja odgromowa.

Standardowy zakres zmian obejmuje:

- zmiana materiałów ściennych i izolacyjnych – przy zachowaniu odpowiedniej wytrzymałości i ciepłochronności,
- zmiana rodzaju stropów przy zachowaniu układu konstrukcyjnego oraz wymaganej wytrzymałości oraz izolacji akustycznej,
- zmiana materiałów wykończeniowych: posadzek, tynków, pokrycia dachu, izolacji przy zachowaniu niezbędnych parametrów wytrzymałości oraz parametrów przenikania ciepła,
- zmiana kolorystyki i wykończenia elewacji,
- zmiana zewnętrznych wymiarów budynku w granicach do 5% z zachowaniem wymiarów rozpiętości konstrukcji wynikających ze zmian materiałowych konstrukcji i izolacji termicznej ścian zewnętrznych,
- zmiana wymiarów fundamentów wynikająca z dostosowania obiektu do warunków gruntowych i głębokości przemarzania gruntu oraz zmiana ław na płytę fundamentową
- zmiana wymiarów przekrojów lub rozstawu elementów więźby dachowej wynikająca z dostosowania konstrukcji dachu budynku do odpowiedniej strefy obciążenia śniegiem i wiatrem,
- zmiana kąta nachylenia połaci dachu max. o 10° oraz wysięgu okapów,
- zmiana wielkości i kształtu tarasu lub rezygnacja z niego,
- zmiana rozwiązań funkcjonalnych wewnątrz budynku polegająca na przesunięciu lub likwidacji ścian działowych,
- zmiana lokalizacji, ilości i kształtu okien oraz drzwi przy zachowaniu charakteru i estetyki elewacji oraz wymaganej izolacyjności,
- wprowadzenie częściowego lub całkowitego podpiwniczenia budynku – po dokonaniu dodatkowych obliczeń konstrukcyjnych,
- zmiany w projektach instalacji wodno-kanalizacyjnej, gazowej, c.o., elektrycznej, przy zachowaniu obowiązujących norm i przepisów, a wynikające ze zmian materiałowych, typów dobranych urządzeń i dostępności mediów na działce budowlanej,
- zmiana sposobu wentylacji budynku z wentylacji grawitacyjnej na wentylację mechaniczną (lub odwrotnie) oraz zmiana źródła ciepła po dokonaniu dodatkowych opracowań.
