HOMEKONCEPT 118 G2

6 290 zł

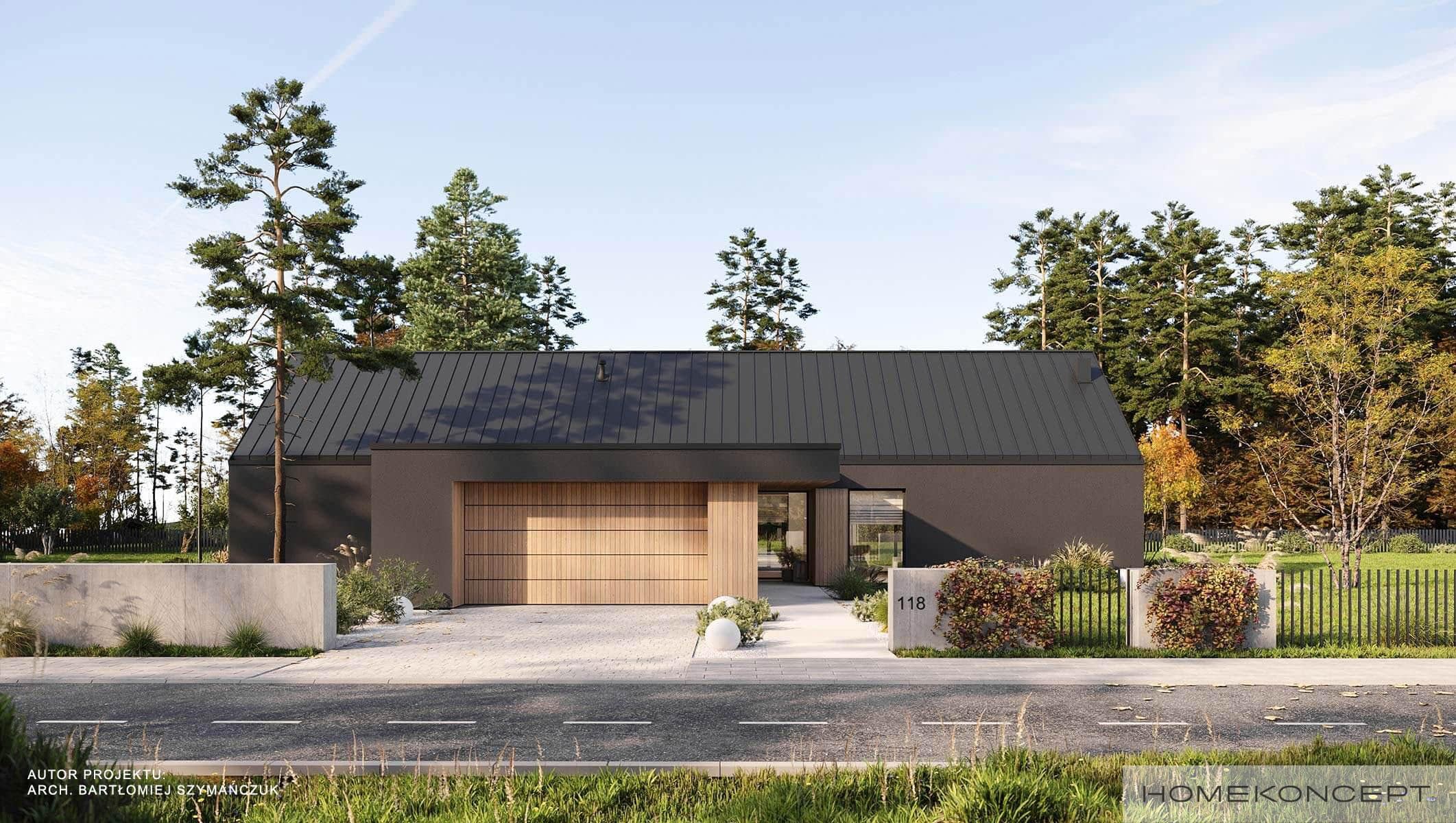

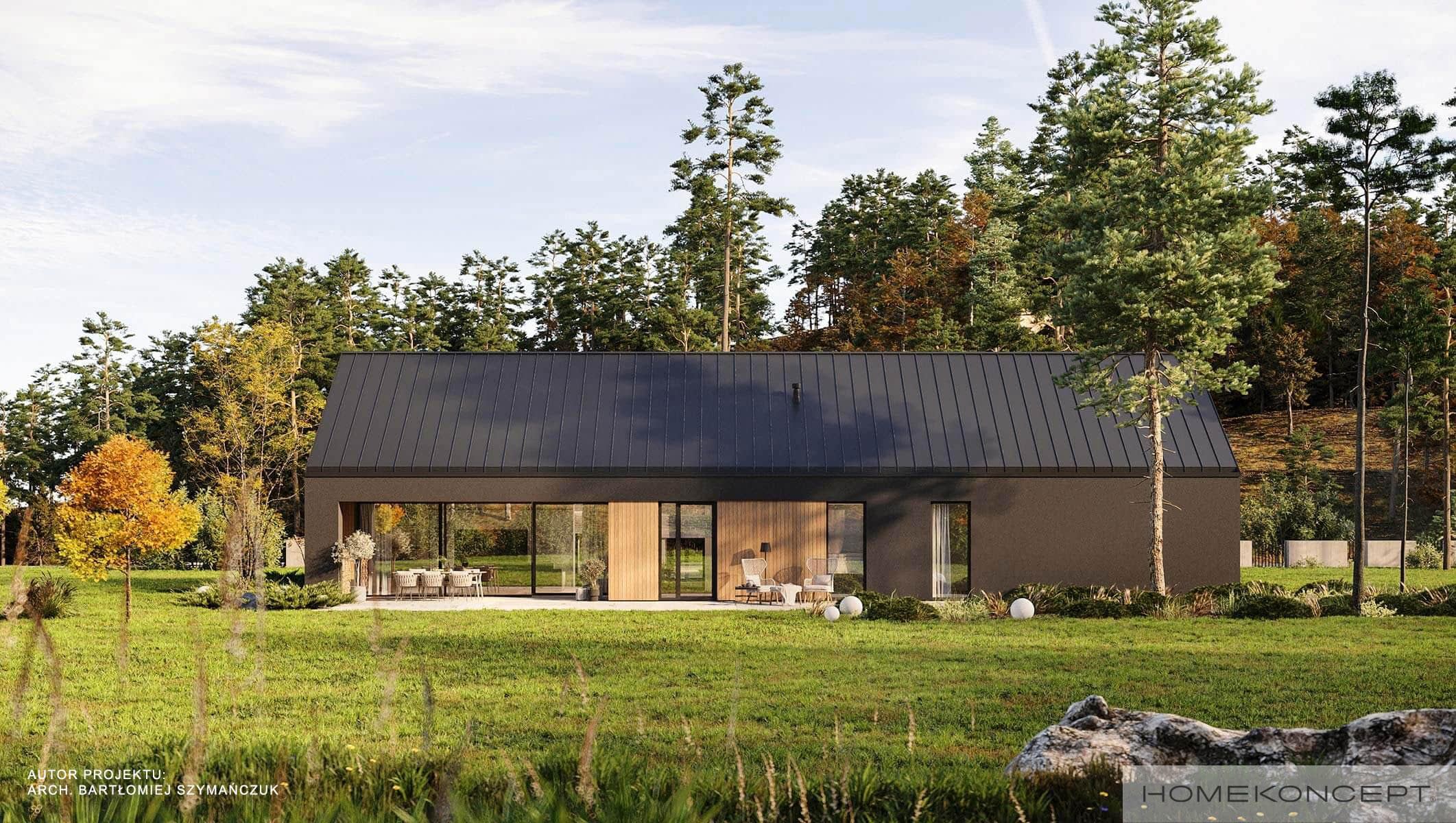

Projekt domu HOMEKONCEPT 118 G2

Gratis do projektów: zestaw umów, zgoda na zmiany w projekcie. Darmowa dostawa za 0 zł.
6 590 zł6 290 zł
Oszczędź: 300,00zł
Cena przed promocją: 6 590 zł
Zadaj pytanie
  • Typ projektuWolnostojący
  • Powierzchnia użytkowa133.7 m²
  • Kondygnacje
  • GarażDwustanowiskowy
  • DachDwuspadowy
  • Kąt nach. dachu40°
  • Odbicie lustrzaneTak
  • Czas realizacjimax. czas realizacji 21 dni
  • Zobacz więcej >

Zadzwoń do konsultanta

Godziny pracy: Pon. - Pt.8:00 - 16:00

Opis

Zgodność z WT 2021 i Eurokodami

Ze względu na dostosowywanie projektu do standardu WT 2021, czas realizacji może się różnić od standardowego.

Skontaktuj się z nami aby poznać szczegóły dotyczące wybranego projektu.


Konstrukcja

Strop: żelbetowy wylewany

Ściany: dwuwarstwowe - pustak ceramiczny 25 cm + styropian Termo Organika 25 cm/wełna mineralna 18 cm/PIR 15 cm

Dach: dwuspadowy kryty blachą i stropodach pełny kryty membraną EPDM

Elewacja: tynk silikonowy połączony z deską elewacyjną

Ogrzewanie: gazowe - piec kondensacyjny oraz ogrzewanie podłogowe w całym domu, dodatkowo w łazienkach tradycyjne grzejniki typu ręcznikowiec

Wentylacja: mechaniczna z rekuperacją

Rolety: tak – rozwiązania firmy ALUPROF

Rzuty

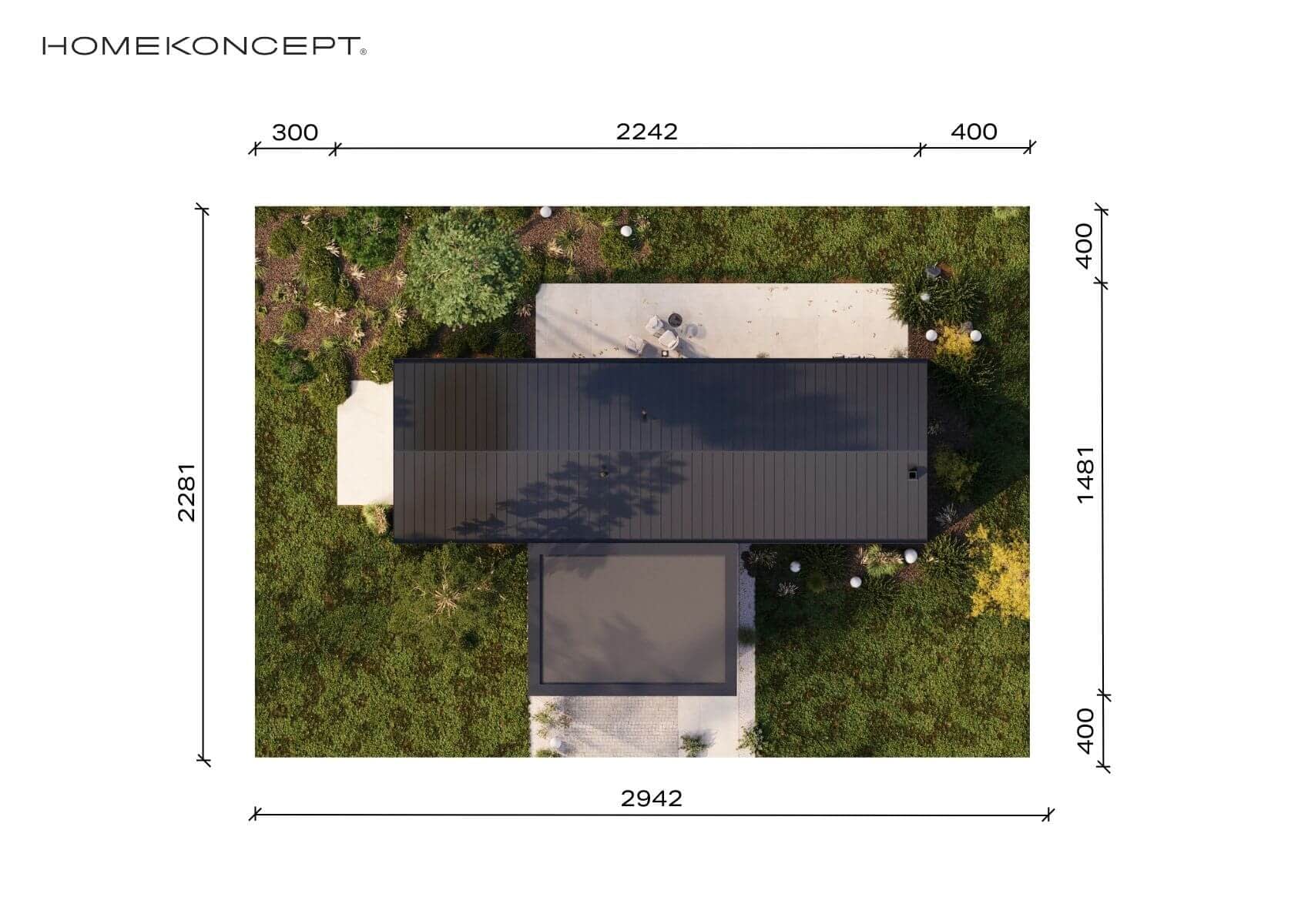

Usytuowanie na działce

Rzut projektu HOMEKONCEPT 118 G2 - Usytuowanie na działce

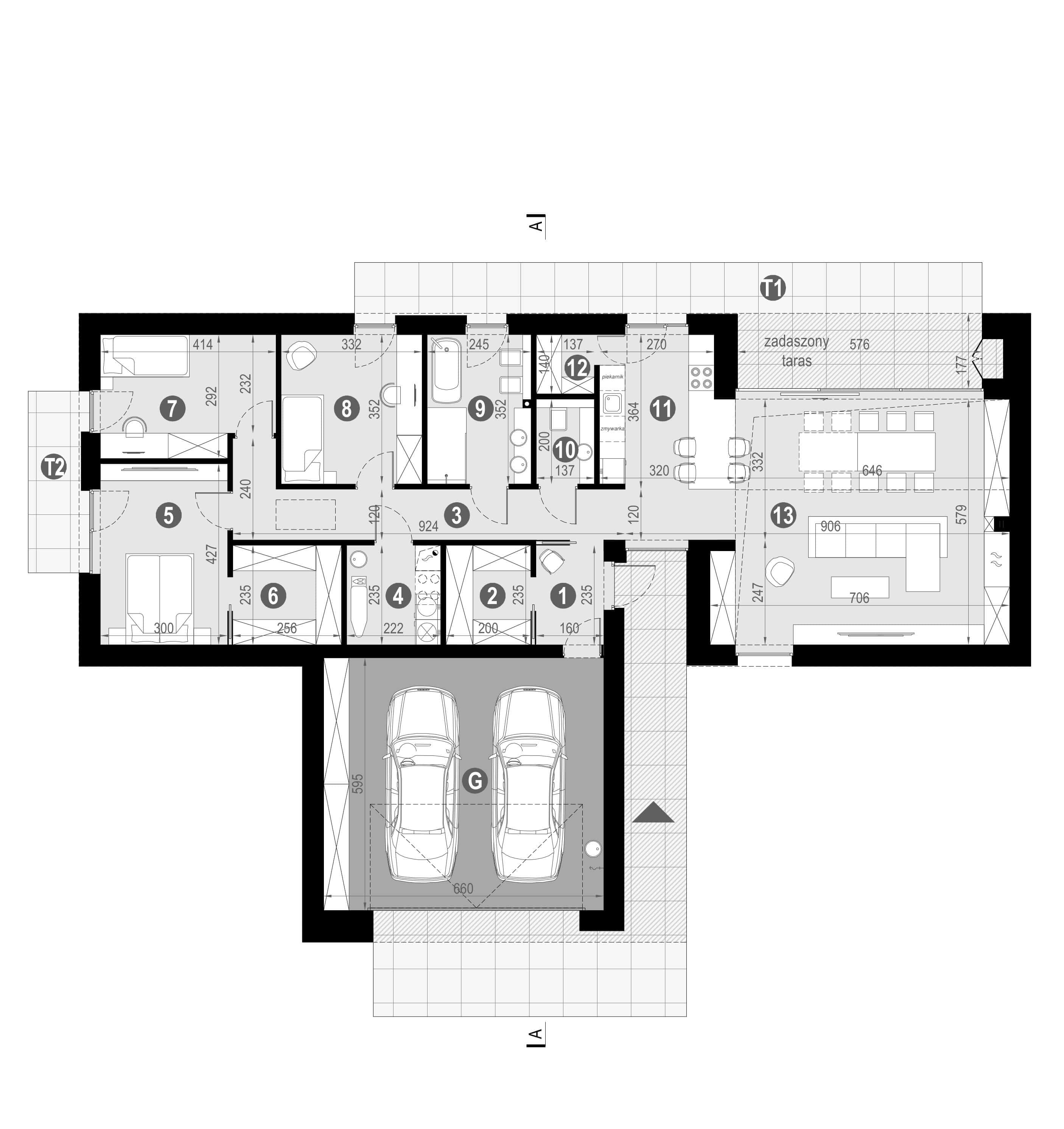

Rzut parteru

  • salon/jadalnia38.61
  • garaż39.27
  • taras naziemny5.35
  • sypialnia11.4
  • sypialnia11.69
  • garderoba6.02
  • kotłownia/pralnia5.22
  • sypialnia12.81
  • toaleta2.74
  • kuchnia13.94
  • garderoba4.7
  • łazienka8.58
  • taras naziemny27.49
  • wiatrołap3.76
  • spiżarnia1.92
  • komunikacja12.31
Rzut projektu HOMEKONCEPT 118 G2 - Rzut parteru

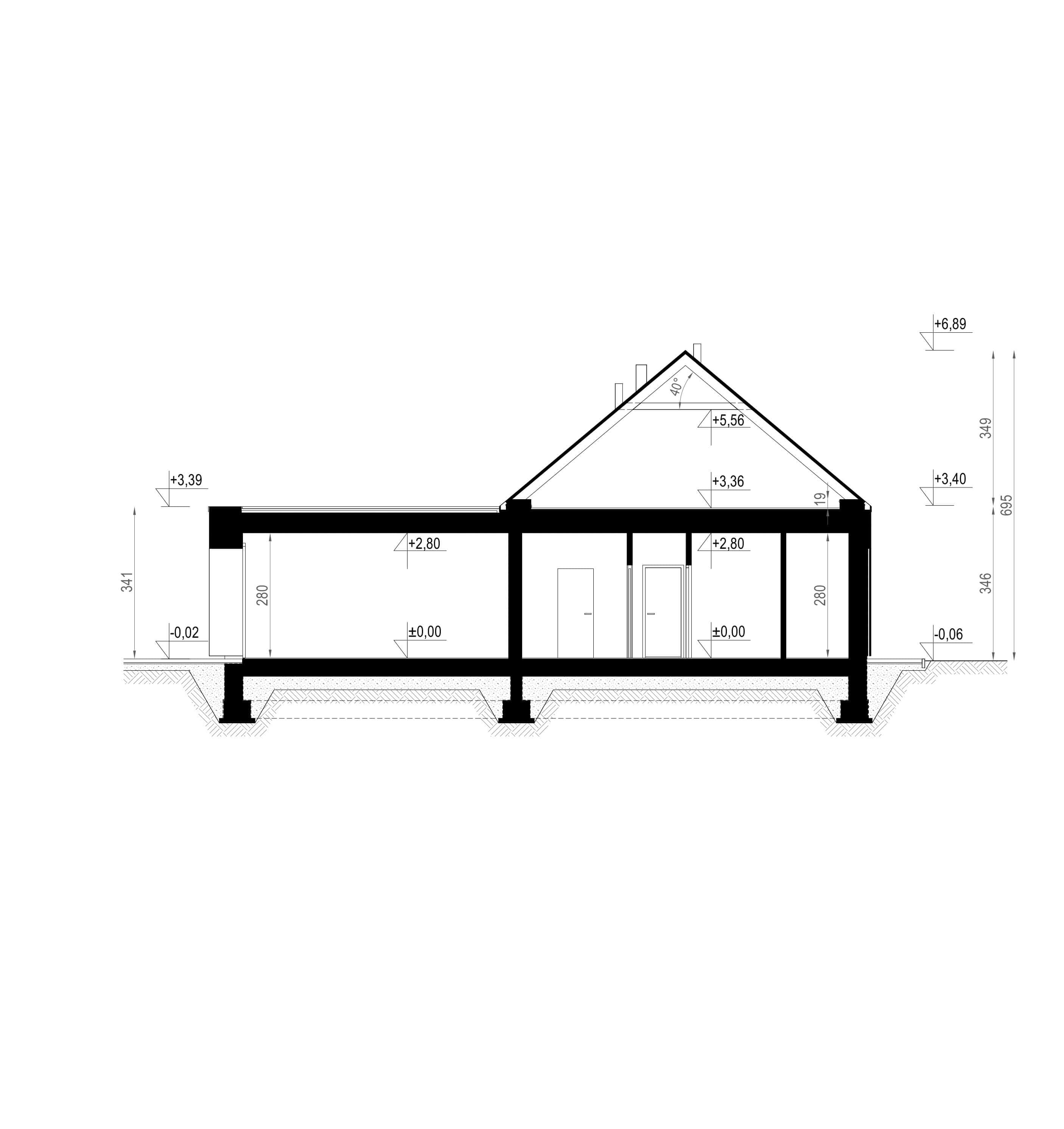

przekrój

  • wysokość budynku do okapu3.46
  • wysokość budynku6.95
Rzut projektu HOMEKONCEPT 118 G2 - przekrój

Dane techniczne

  • Powierzchnia użytkowa133.7 m²
  • KominekTak
  • Liczba łazienek2
  • Powierzchnia dachu244 m²
  • Kubatura1143 m³
  • Długość domu14.81 m
  • Szerokość domu22.42 m
  • Minimalne wymiary działki22.81 x 29.42m
  • GarażDwustanowiskowy
  • Rodzaj dachuDwuspadowy
  • Kąt nach. dachu40°

Instalacja grzewcza

  • Instalacja opcjonalna

Zawartość projektu

Trzy egzemplarze projektu, w skład którego wchodzą:

Projekt Architektoniczny:

  • opis techniczny,
  • rzuty poziome poszczególnych kondygnacji (parter, poddasze lub piętro),
  • rzut dachu i więźby dachowej,
  • wszystkie niezbędne przekroje przez całość oraz charakterystyczne fragmenty budynku,
  • opisy przegród,
  • elewacje budynku wraz ze szczegółowym opisem i kolorystyką użytych materiałów,
  • wykaz stolarki okiennej i drzwiowej,
  • zestawienie elementów więźby dachowej.

Projekt Techniczny, w skład którego wchodzą:

Projekt Konstrukcji:
  • wyciąg z obliczeń statyczno – wytrzymałościowych,
  • dokumentacja rysunkowa – konstrukcja,
  • zestawienie stali zbrojeniowej.
Projekt wewnętrznych instalacji sanitarnych i gazowych:
  • opis techniczny instalacji centralnego ogrzewania wraz z obliczeniami,
  • charakterystyka energetyczna budynku,
  • analiza porównawcza dla alternatywnego systemu ogrzewania,
  • opis techniczny instalacji wodno-kanalizacyjnej oraz instalacji gazowej,
  • dokumentacja rysunkowa – instalacje sanitarne i gazowe.
Projekt wewnętrznych instalacji elektrycznych:
  • opis techniczny instalacji elektrycznych,
  • dokumentacja rysunkowa – instalacje elektryczne,
  • rzuty kondygnacji – rozmieszczenie instalacji elektrycznej,
  • schemat tablicy bezpiecznikowej,
  • instalacja odgromowa.

Standardowy zakres zmian obejmuje:

    • zmiana materiałów ściennych i izolacyjnych – przy zachowaniu odpowiedniej wytrzymałości i ciepłochronności,
    • zmiana rodzaju stropów przy zachowaniu układu konstrukcyjnego oraz wymaganej wytrzymałości oraz izolacji akustycznej,
    • zmiana materiałów wykończeniowych: posadzek, tynków, pokrycia dachu, izolacji przy zachowaniu niezbędnych parametrów wytrzymałości oraz parametrów przenikania ciepła,
    • zmiana kolorystyki i wykończenia elewacji,
    • zmiana zewnętrznych wymiarów budynku w granicach do 5% z zachowaniem wymiarów rozpiętości konstrukcji wynikających ze zmian materiałowych konstrukcji i izolacji termicznej ścian zewnętrznych,
    • zmiana wymiarów fundamentów wynikająca z dostosowania obiektu do warunków gruntowych i głębokości przemarzania gruntu oraz zmiana ław na płytę fundamentową
    • zmiana wymiarów przekrojów lub rozstawu elementów więźby dachowej wynikająca z dostosowania konstrukcji dachu budynku do odpowiedniej strefy obciążenia śniegiem i wiatrem,
    • zmiana kąta nachylenia połaci dachu max. o 10° oraz wysięgu okapów,
    • zmiana wielkości i kształtu tarasu lub rezygnacja z niego,
    • zmiana rozwiązań funkcjonalnych wewnątrz budynku polegająca na przesunięciu lub likwidacji ścian działowych,
    • zmiana lokalizacji, ilości i kształtu okien oraz drzwi przy zachowaniu charakteru i estetyki elewacji oraz wymaganej izolacyjności,
    • wprowadzenie częściowego lub całkowitego podpiwniczenia budynku – po dokonaniu dodatkowych obliczeń konstrukcyjnych,
    • zmiany w projektach instalacji wodno-kanalizacyjnej, gazowej, c.o., elektrycznej, przy zachowaniu obowiązujących norm i przepisów, a wynikające ze zmian materiałowych, typów dobranych urządzeń i dostępności mediów na działce budowlanej,
    • zmiana sposobu wentylacji budynku z wentylacji grawitacyjnej na wentylację mechaniczną (lub odwrotnie) oraz zmiana źródła ciepła po dokonaniu dodatkowych opracowań.
