Projekt domu HOMEKONCEPT 129

Lustrzane odbicie

Dodaj do schowka

Gratis do projektów: zestaw umów, zgoda na zmiany w projekcie. Darmowa dostawa za 0 zł.

4 990 zł

Zadaj pytanie

Typ projektuWolnostojący
Powierzchnia użytkowa76.56 m²
Kondygnacjez poddaszem
GarażBez garażu
DachDwuspadowy
Kąt nach. dachu40°
Odbicie lustrzaneTak
Czas realizacjimax. czas realizacji 21 dni

Zobacz więcej >

Zadzwoń do konsultanta

502 503 202

Godziny pracy: Pon. - Pt.8:00 - 16:00

Opis

Zgodność z WT 2021 i Eurokodami

Ze względu na dostosowywanie projektu do standardu WT 2021, czas realizacji może się różnić od standardowego.

Skontaktuj się z nami aby poznać szczegóły dotyczące wybranego projektu.

502 503 202

sklep@wbudowie.pl

Zapytaj o termin realizacji

Konstrukcja

Strop: żelbetowy wylewany

Ściany: dwuwarstwowe - pustak ceramiczny 25 cm + styropian Termo Organika 18 cm/wełna mineralna 20 cm

Dach: dwuspadowy kryty dachówką ceramiczną lub cementową CREATON wraz z systemem fotowoltaicznym CREATON VARIO

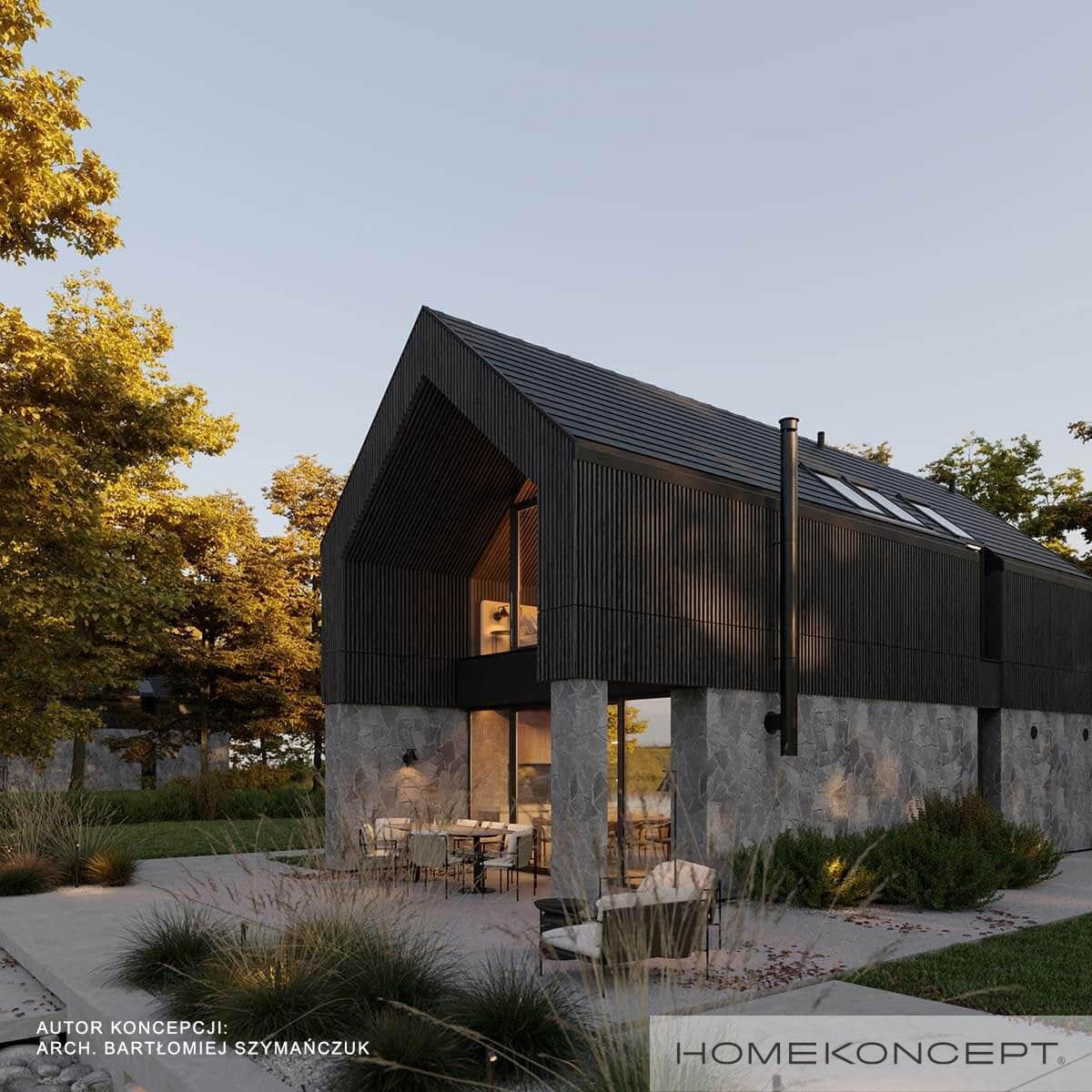

Elewacja: panele lamelowe połączone z kamieniem elewacyjnym

Ogrzewanie: gazowe - piec kondensacyjny oraz ogrzewanie podłogowe w całym domu, dodatkowo w łazienkach tradycyjne grzejniki typu ręcznikowiec

Wentylacja: mechaniczna z rekuperacją

Rolety: tak – rozwiązania firmy ALUPROF

Rzuty

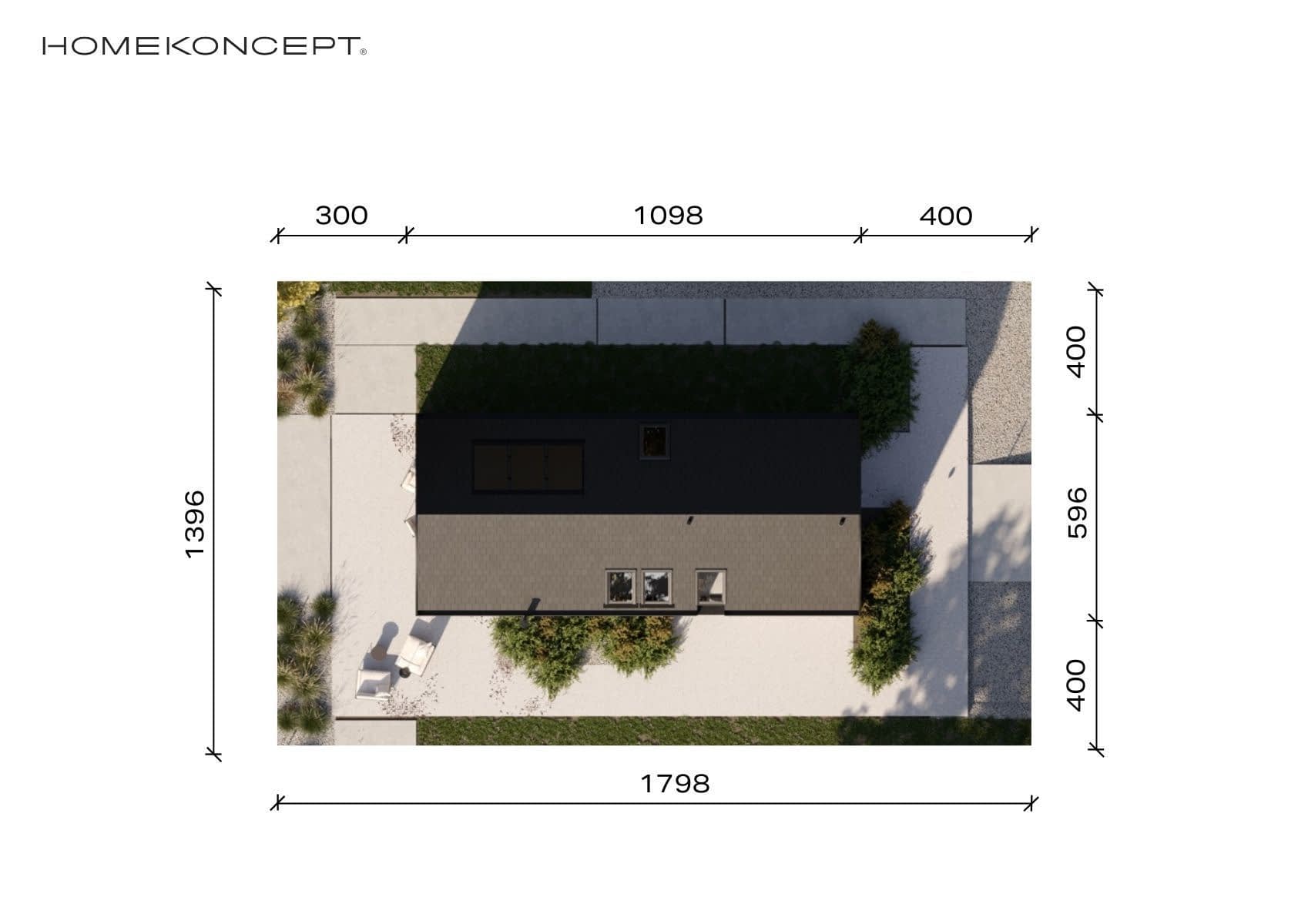

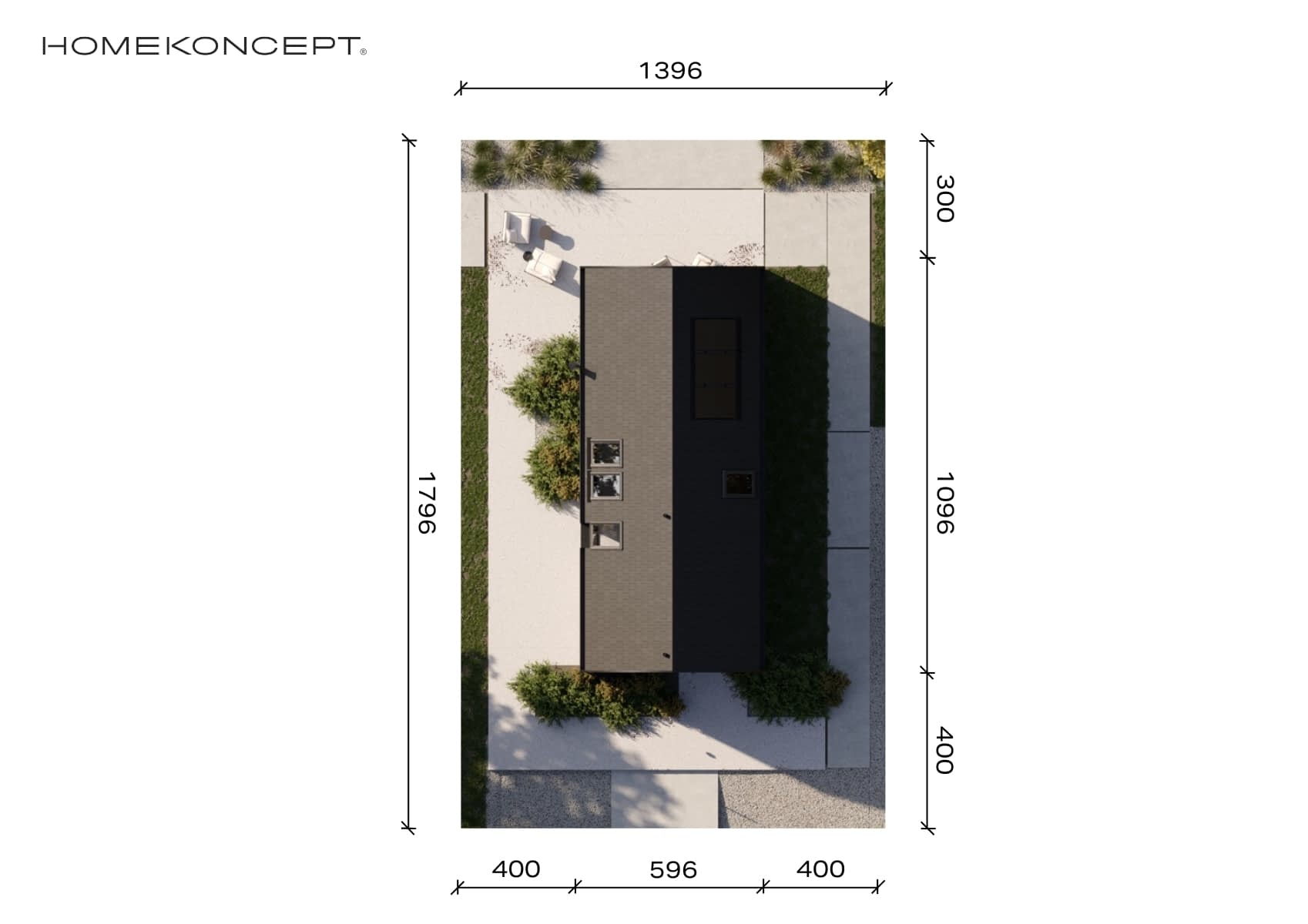

Usytuowanie na działce

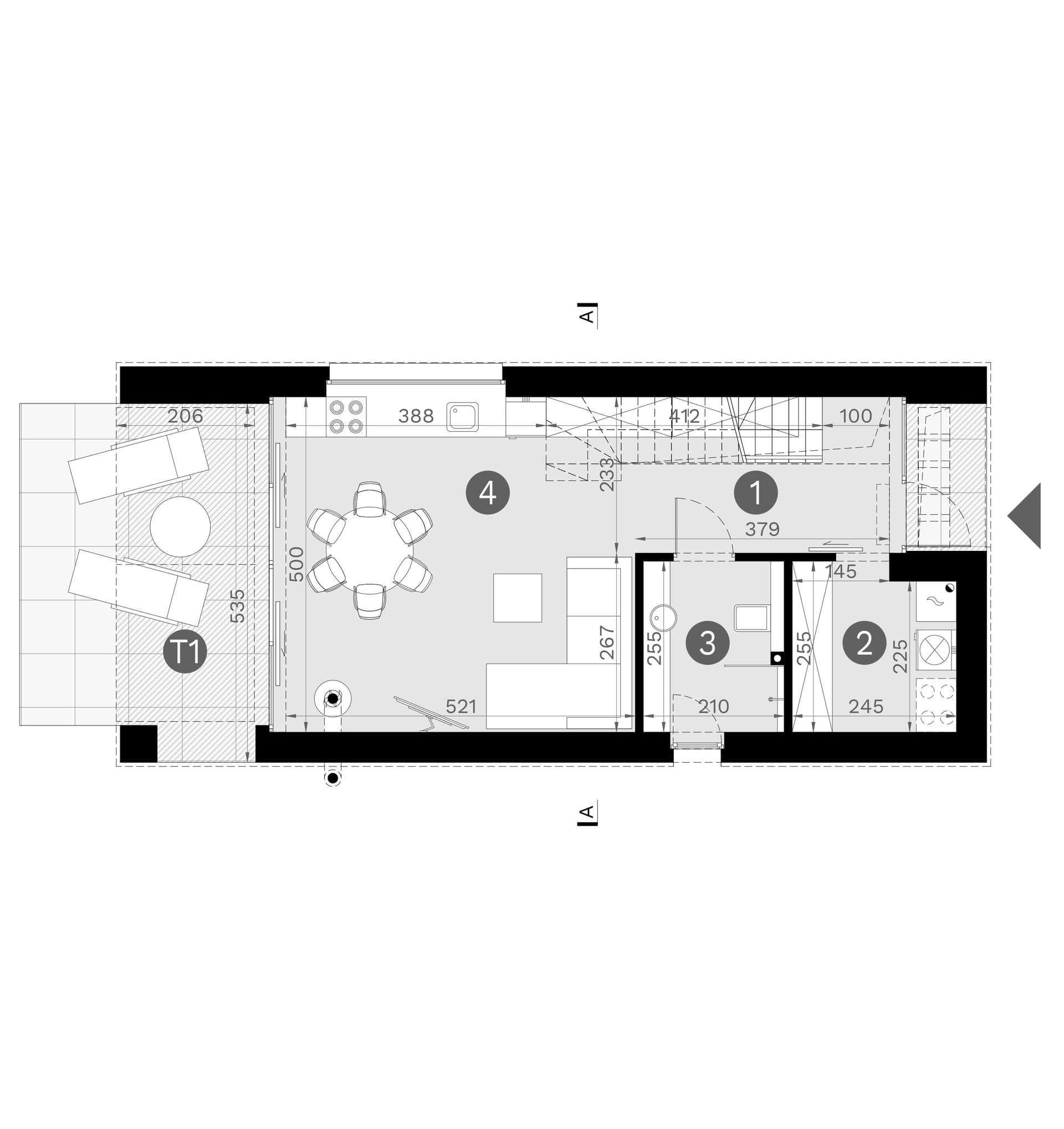

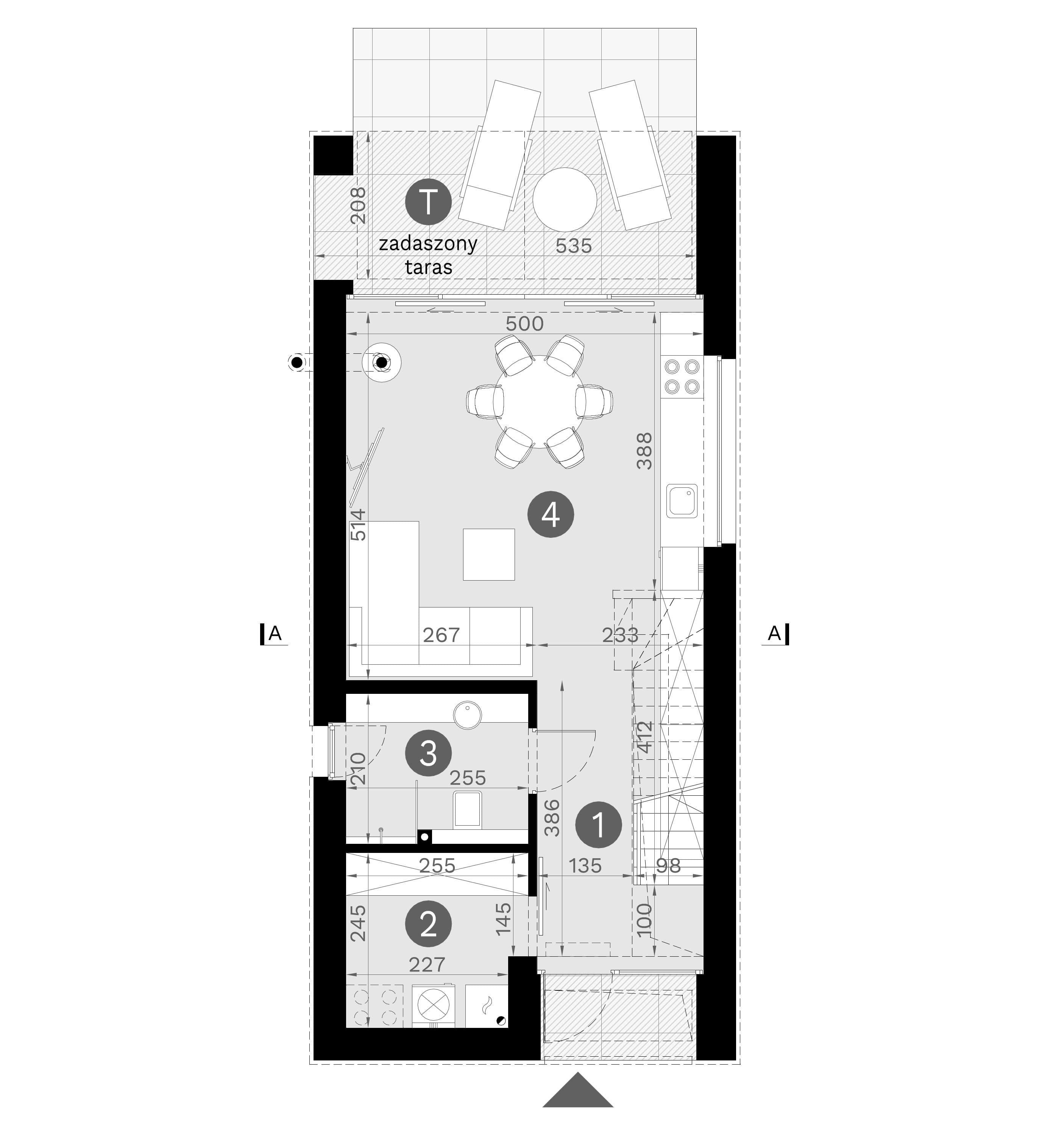

Rzut parteru

m²
strefa dzienna25.84
łazienka5.32
kotłownia/pralnia5.95
taras17.61
komunikacja6.34

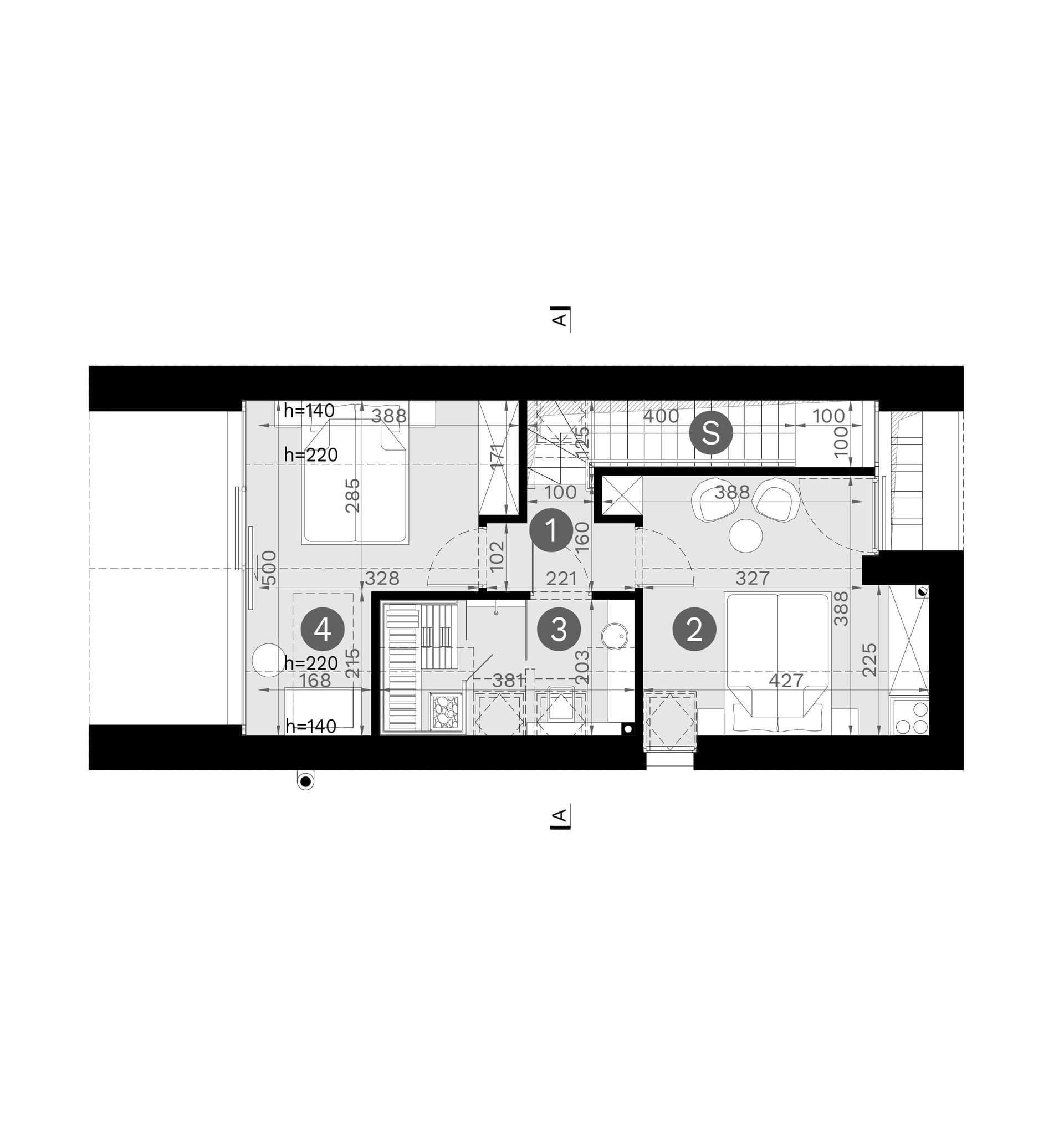

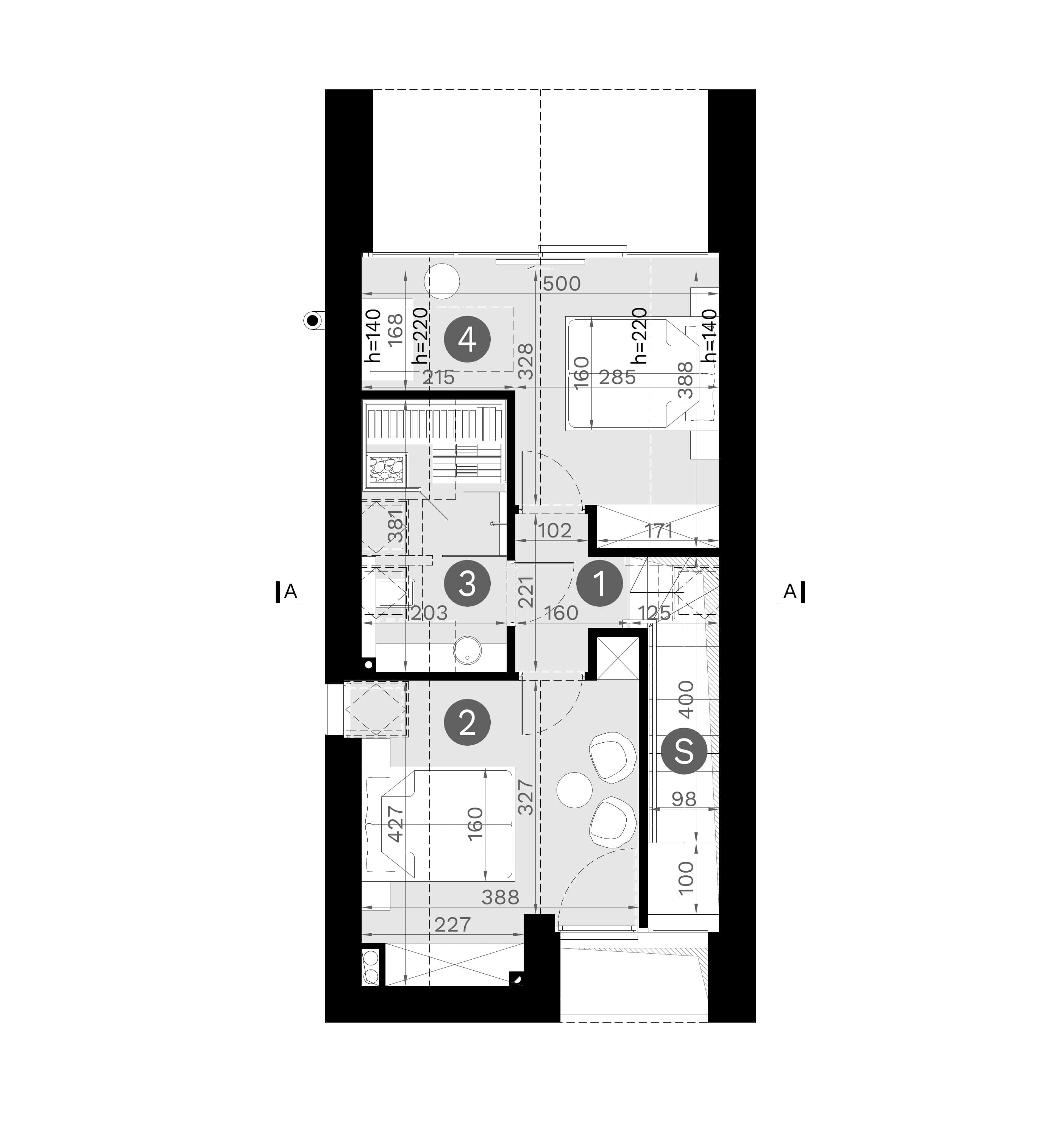

Rzut poddasza

m²
komunikacja2.83
schody4.19
sypialnia13.04
łazienka z sauną5.9
sypialnia11.34

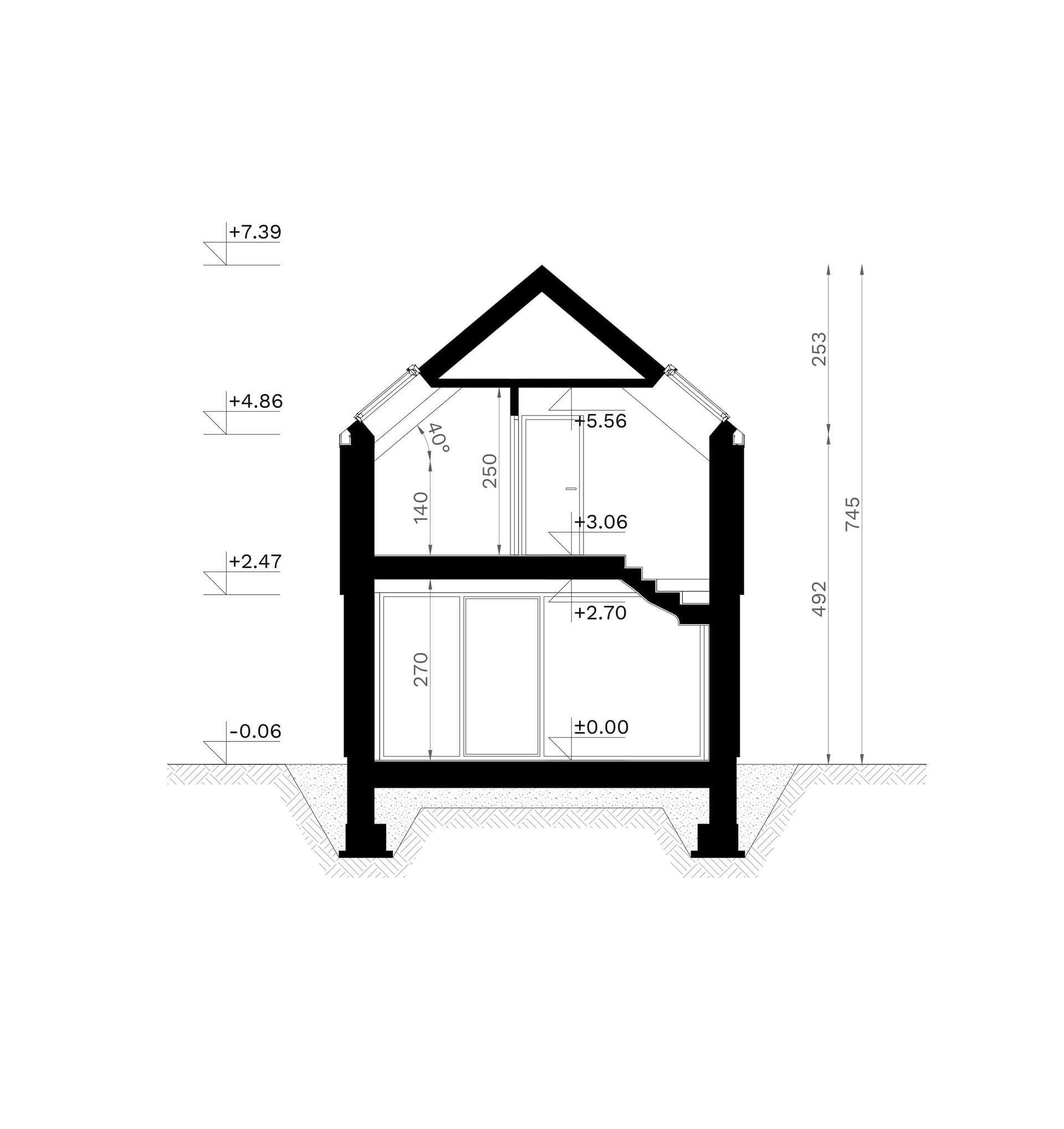

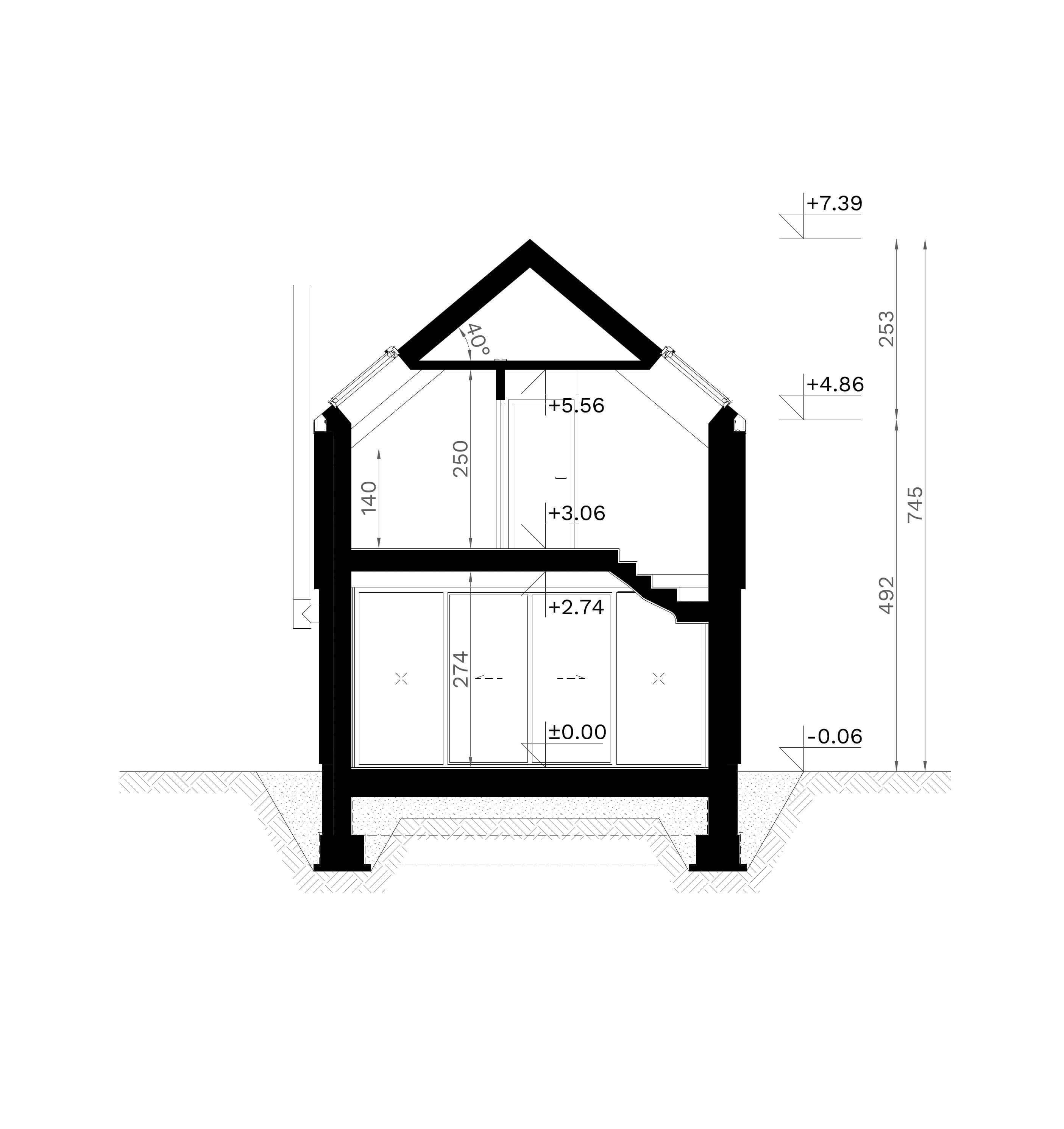

przekrój

m²
wysokość budynku7.45
wysokość do okapu dachu4.92

Dane techniczne

Powierzchnia użytkowa76.56 m²
KominekTak
Liczba łazienek2
Powierzchnia dachu103 m²
Kubatura420 m³
Długość domu13.04 m
Szerokość domu6.02 m
Minimalne wymiary działki17.98 x 13.96m
GarażBez garażu
Rodzaj dachuDwuspadowy
Kąt nach. dachu40°

Zawartość projektu

Trzy egzemplarze projektu, w skład którego wchodzą:

Projekt Architektoniczny:

opis techniczny,
rzuty poziome poszczególnych kondygnacji (parter, poddasze lub piętro),
rzut dachu i więźby dachowej,
wszystkie niezbędne przekroje przez całość oraz charakterystyczne fragmenty budynku,
opisy przegród,
elewacje budynku wraz ze szczegółowym opisem i kolorystyką użytych materiałów,
wykaz stolarki okiennej i drzwiowej,
zestawienie elementów więźby dachowej.

Projekt Techniczny, w skład którego wchodzą:

Projekt Konstrukcji:

wyciąg z obliczeń statyczno – wytrzymałościowych,
dokumentacja rysunkowa – konstrukcja,
zestawienie stali zbrojeniowej.

Projekt wewnętrznych instalacji sanitarnych i gazowych:

opis techniczny instalacji centralnego ogrzewania wraz z obliczeniami,
charakterystyka energetyczna budynku,
analiza porównawcza dla alternatywnego systemu ogrzewania,
opis techniczny instalacji wodno-kanalizacyjnej oraz instalacji gazowej,
dokumentacja rysunkowa – instalacje sanitarne i gazowe.

Projekt wewnętrznych instalacji elektrycznych:

opis techniczny instalacji elektrycznych,
dokumentacja rysunkowa – instalacje elektryczne,
rzuty kondygnacji – rozmieszczenie instalacji elektrycznej,
schemat tablicy bezpiecznikowej,
instalacja odgromowa.

Standardowy zakres zmian obejmuje:

- zmiana materiałów ściennych i izolacyjnych – przy zachowaniu odpowiedniej wytrzymałości i ciepłochronności,
- zmiana rodzaju stropów przy zachowaniu układu konstrukcyjnego oraz wymaganej wytrzymałości oraz izolacji akustycznej,
- zmiana materiałów wykończeniowych: posadzek, tynków, pokrycia dachu, izolacji przy zachowaniu niezbędnych parametrów wytrzymałości oraz parametrów przenikania ciepła,
- zmiana kolorystyki i wykończenia elewacji,
- zmiana zewnętrznych wymiarów budynku w granicach do 5% z zachowaniem wymiarów rozpiętości konstrukcji wynikających ze zmian materiałowych konstrukcji i izolacji termicznej ścian zewnętrznych,
- zmiana wymiarów fundamentów wynikająca z dostosowania obiektu do warunków gruntowych i głębokości przemarzania gruntu oraz zmiana ław na płytę fundamentową
- zmiana wymiarów przekrojów lub rozstawu elementów więźby dachowej wynikająca z dostosowania konstrukcji dachu budynku do odpowiedniej strefy obciążenia śniegiem i wiatrem,
- zmiana kąta nachylenia połaci dachu max. o 10° oraz wysięgu okapów,
- zmiana wielkości i kształtu tarasu lub rezygnacja z niego,
- zmiana rozwiązań funkcjonalnych wewnątrz budynku polegająca na przesunięciu lub likwidacji ścian działowych,
- zmiana lokalizacji, ilości i kształtu okien oraz drzwi przy zachowaniu charakteru i estetyki elewacji oraz wymaganej izolacyjności,
- wprowadzenie częściowego lub całkowitego podpiwniczenia budynku – po dokonaniu dodatkowych obliczeń konstrukcyjnych,
- zmiany w projektach instalacji wodno-kanalizacyjnej, gazowej, c.o., elektrycznej, przy zachowaniu obowiązujących norm i przepisów, a wynikające ze zmian materiałowych, typów dobranych urządzeń i dostępności mediów na działce budowlanej,
- zmiana sposobu wentylacji budynku z wentylacji grawitacyjnej na wentylację mechaniczną (lub odwrotnie) oraz zmiana źródła ciepła po dokonaniu dodatkowych opracowań.
