Projekt domu HOMEKONCEPT 145 G2

Opis projektu

HOMEKONCEPT 145 G2 to projekt parterowego domu o powierzchni użytkowej 115,49 m², z trzema sypialniami, dwiema łazienkami i garażem dwustanowiskowym. Oprócz większego garażu (36 m²) zmieniono kilka rzeczy w środku: spiżarnia jest przedłużeniem kuchni i może działać jak kuchnia robocza, a prywatna łazienka ma nowy układ.

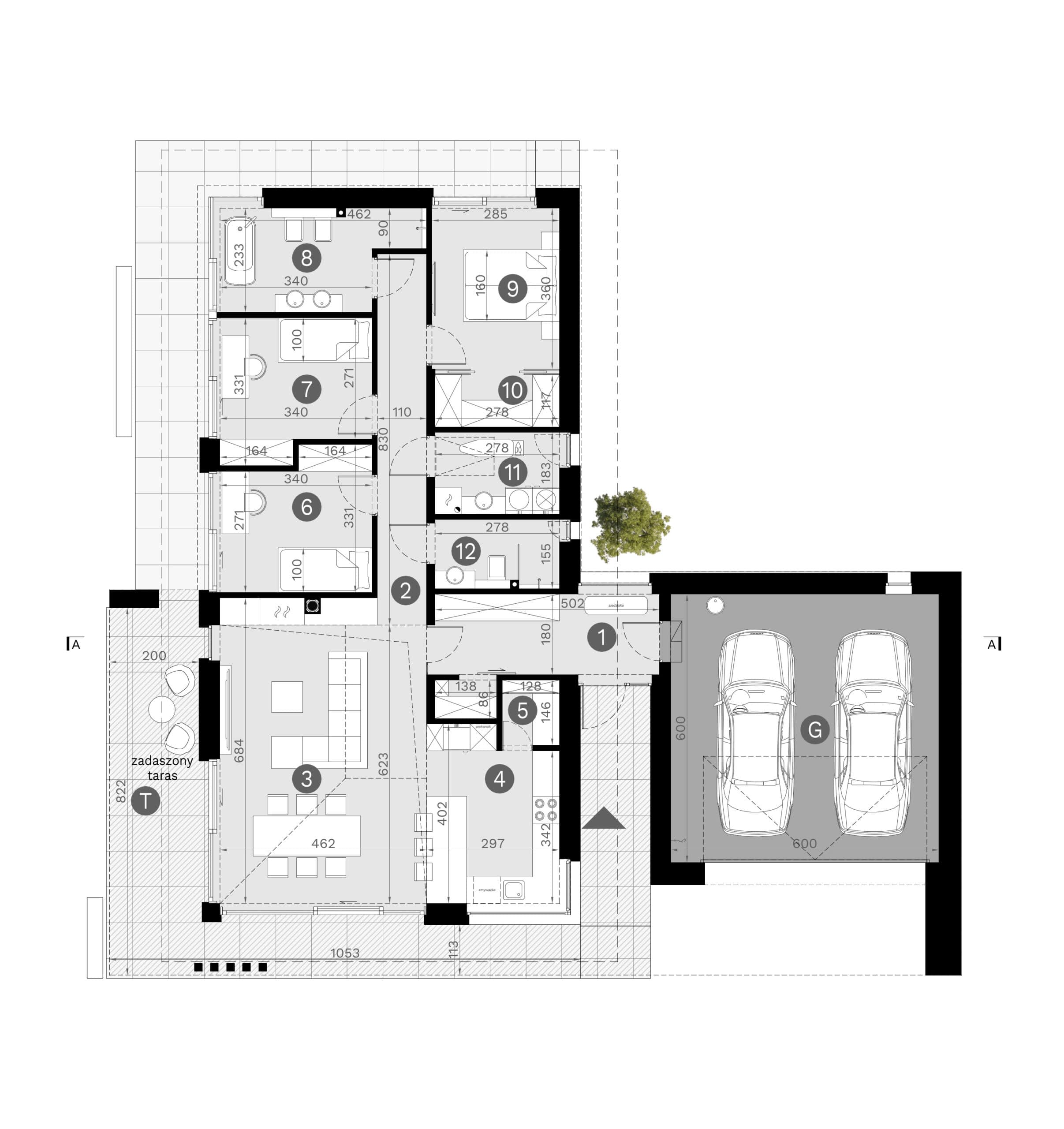

Układ

Salon z jadalnią (31,47 m²) z antresolą i kominkiem, kuchnia (11,1 m²) ze spiżarnią i zadaszony taras (16,71 m²). Trzy sypialnie, garderoba, łazienki (8,98 i 4,27 m²), pralnia z kotłownią i wiatrołap z garderobą.

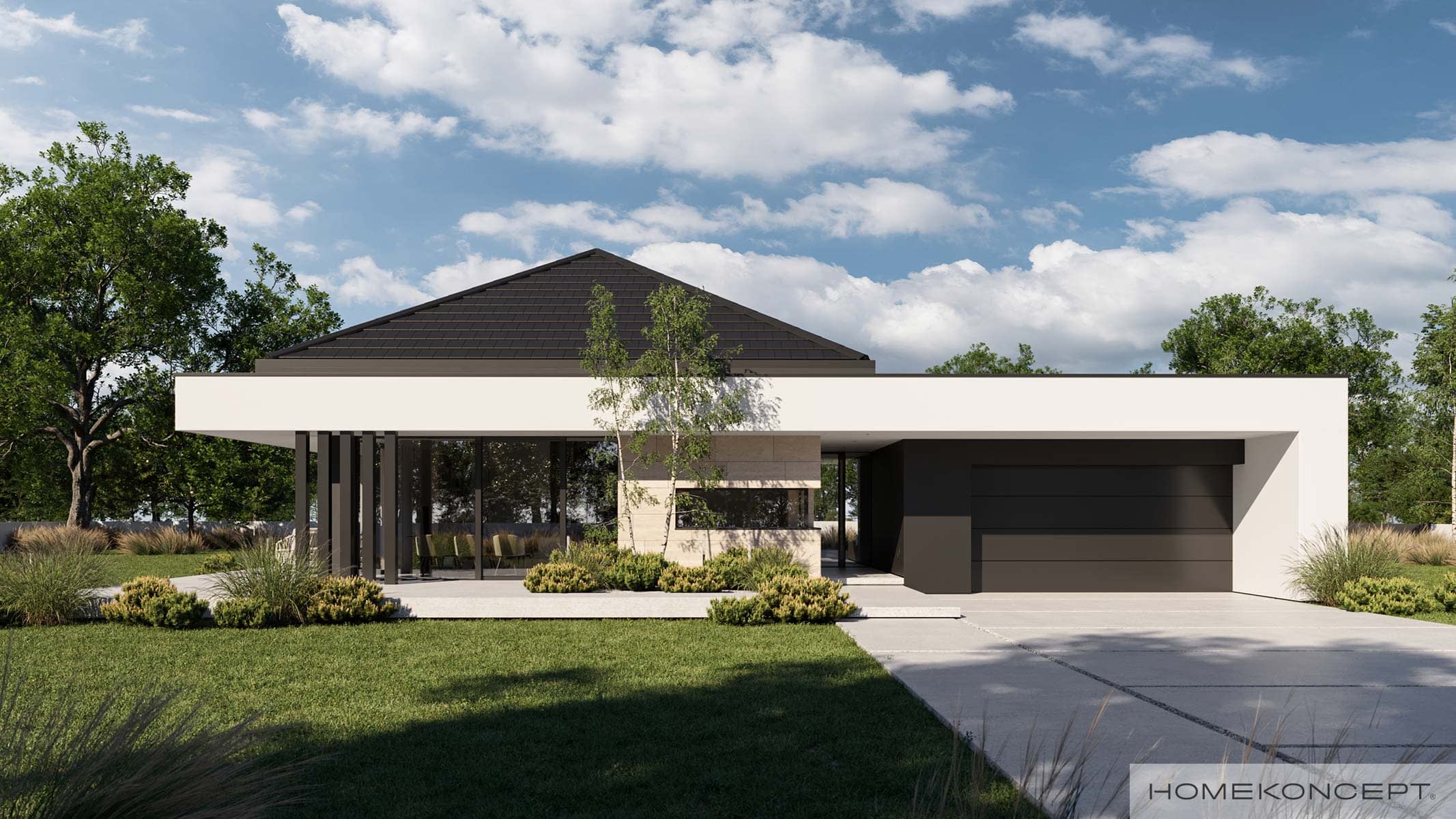

• elewacja z tynku i kamienia
• dach wielospadowy 30°, układ pod wejście od południa
• wymiary budynku: 19,05 × 17,65 m

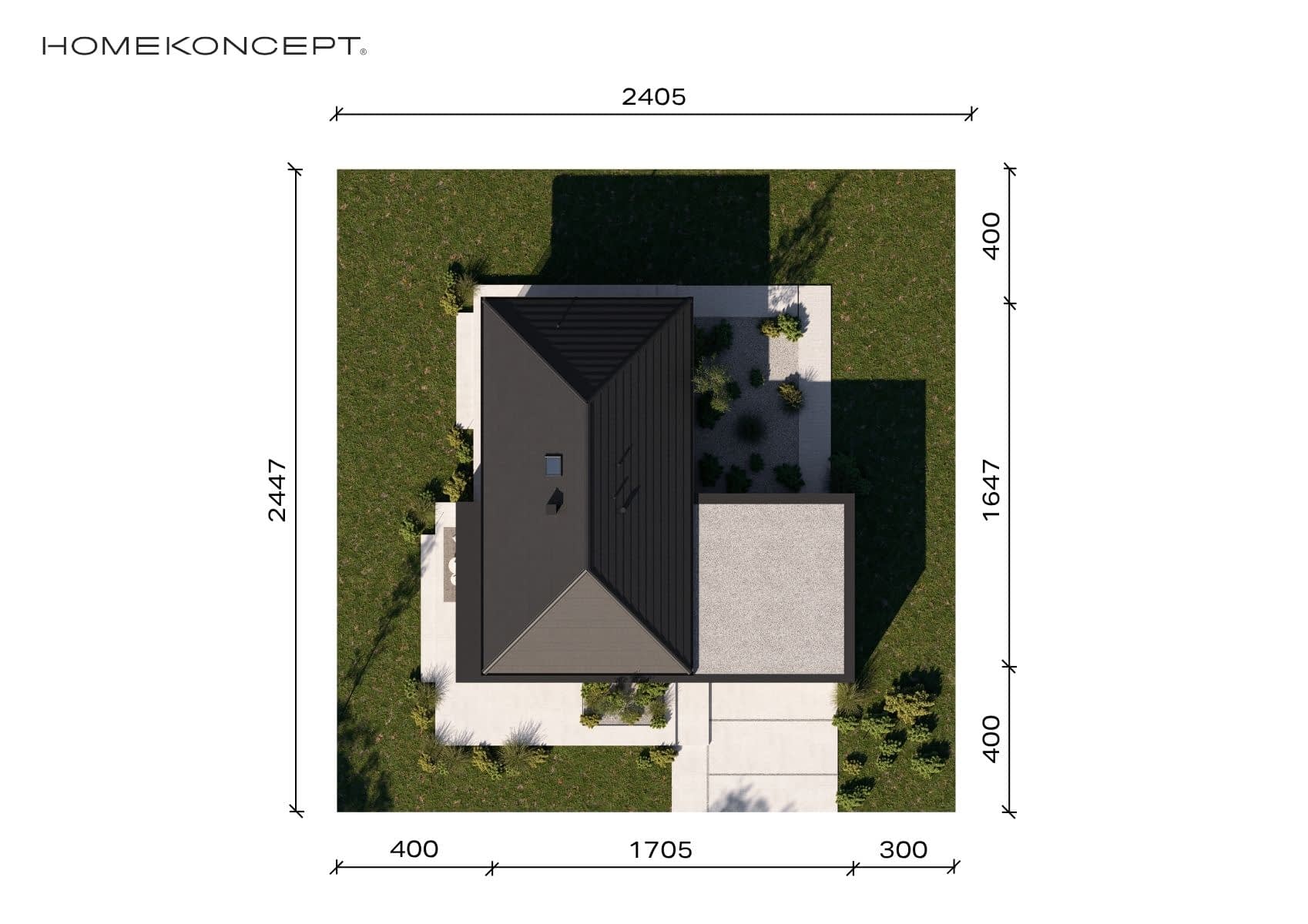

• minimalna działka: 24,05 × 24,47 m
• rekuperacja, ogrzewanie podłogowe w całym domu

Zamów projekt HOMEKONCEPT 145 G2 na wbudowie.pl.

Konstrukcja

Strop: żelbetowy wylewany

Ściany: dwuwarstwowe - pustak ceramiczny 25 cm + styropian Termo Organika 20 cm

Dach: czterospadowy kryty dachówką ceramiczną lub cementową swissporTON, stropodach pełny kryty membraną EPDM

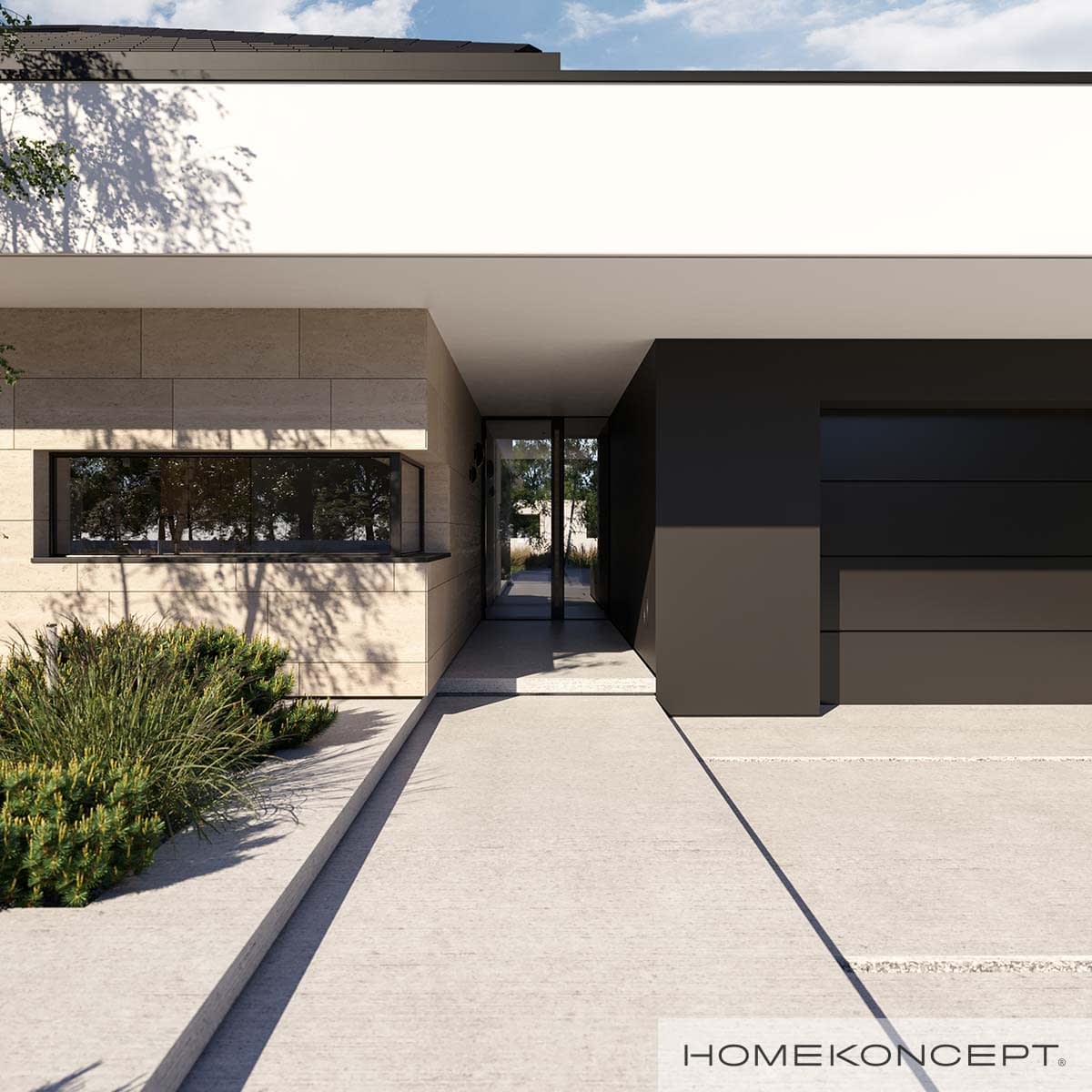

Elewacja: tynk silikonowy połączony z kamieniem elewacyjnym

Ogrzewanie: gazowe - piec kondensacyjny oraz ogrzewanie podłogowe w całym domu, dodatkowo w łazienkach tradycyjne grzejniki typu ręcznikowiec

Wentylacja: mechaniczna z rekuperacją

Rolety: tak – rozwiązania firmy ALUPROF

Trzy egzemplarze projektu, w skład którego wchodzą:

Projekt Architektoniczny:

• opis techniczny,
• rzuty poziome poszczególnych kondygnacji (parter, poddasze lub piętro),
• rzut dachu i więźby dachowej,

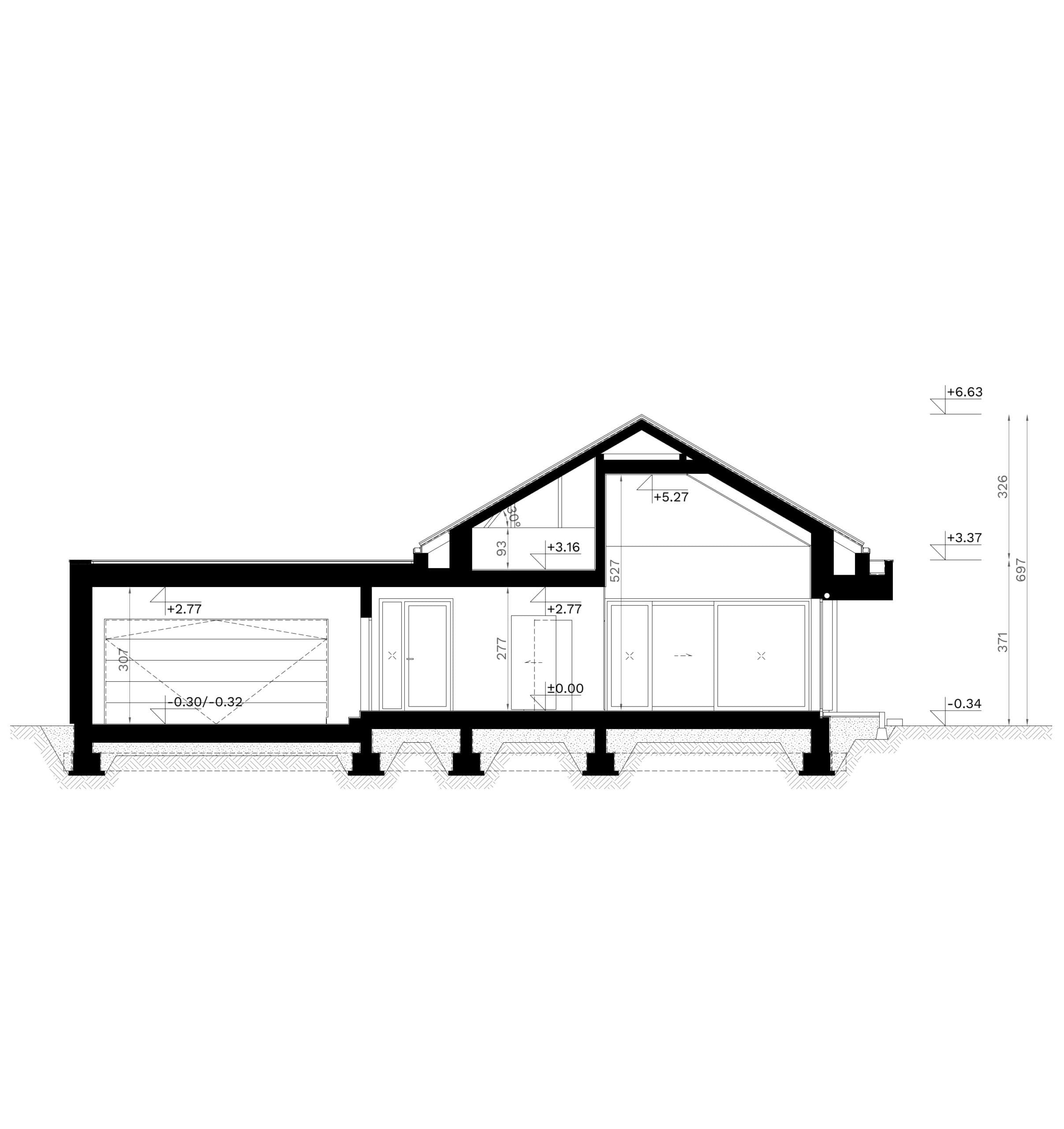

• wszystkie niezbędne przekroje przez całość oraz charakterystyczne fragmenty budynku,
• opisy przegród,
• elewacje budynku wraz ze szczegółowym opisem i kolorystyką użytych materiałów,
• wykaz stolarki okiennej i drzwiowej,
• zestawienie elementów więźby dachowej.

Projekt Techniczny, w skład którego wchodzą:

Projekt Konstrukcji:

• wyciąg z obliczeń statyczno – wytrzymałościowych,
• dokumentacja rysunkowa – konstrukcja,
• zestawienie stali zbrojeniowej.

Projekt wewnętrznych instalacji sanitarnych i gazowych:

• opis techniczny instalacji centralnego ogrzewania wraz z obliczeniami,
• charakterystyka energetyczna budynku,
• analiza porównawcza dla alternatywnego systemu ogrzewania,
• opis techniczny instalacji wodno-kanalizacyjnej oraz instalacji gazowej,
• dokumentacja rysunkowa – instalacje sanitarne i gazowe.

Projekt wewnętrznych instalacji elektrycznych:

• opis techniczny instalacji elektrycznych,
• dokumentacja rysunkowa – instalacje elektryczne,
• rzuty kondygnacji – rozmieszczenie instalacji elektrycznej,
• schemat tablicy bezpiecznikowej,
• instalacja odgromowa.

Standardowy zakres zmian obejmuje:

• • zmiana materiałów ściennych i izolacyjnych – przy zachowaniu odpowiedniej wytrzymałości i ciepłochronności,
  • zmiana rodzaju stropów przy zachowaniu układu konstrukcyjnego oraz wymaganej wytrzymałości oraz izolacji akustycznej,
  • zmiana materiałów wykończeniowych: posadzek, tynków, pokrycia dachu, izolacji przy zachowaniu niezbędnych parametrów wytrzymałości oraz parametrów przenikania ciepła,
  • zmiana kolorystyki i wykończenia elewacji,
  • zmiana zewnętrznych wymiarów budynku w granicach do 5% z zachowaniem wymiarów rozpiętości konstrukcji wynikających ze zmian materiałowych konstrukcji i izolacji termicznej ścian zewnętrznych,
  • zmiana wymiarów fundamentów wynikająca z dostosowania obiektu do warunków gruntowych i głębokości przemarzania gruntu oraz zmiana ław na płytę fundamentową
  • zmiana wymiarów przekrojów lub rozstawu elementów więźby dachowej wynikająca z dostosowania konstrukcji dachu budynku do odpowiedniej strefy obciążenia śniegiem i wiatrem,
  • zmiana kąta nachylenia połaci dachu max. o 10° oraz wysięgu okapów,
  • zmiana wielkości i kształtu tarasu lub rezygnacja z niego,
  • zmiana rozwiązań funkcjonalnych wewnątrz budynku polegająca na przesunięciu lub likwidacji ścian działowych,
  • zmiana lokalizacji, ilości i kształtu okien oraz drzwi przy zachowaniu charakteru i estetyki elewacji oraz wymaganej izolacyjności,
  • wprowadzenie częściowego lub całkowitego podpiwniczenia budynku – po dokonaniu dodatkowych obliczeń konstrukcyjnych,
  • zmiany w projektach instalacji wodno-kanalizacyjnej, gazowej, c.o., elektrycznej, przy zachowaniu obowiązujących norm i przepisów, a wynikające ze zmian materiałowych, typów dobranych urządzeń i dostępności mediów na działce budowlanej,
  • zmiana sposobu wentylacji budynku z wentylacji grawitacyjnej na wentylację mechaniczną (lub odwrotnie) oraz zmiana źródła ciepła po dokonaniu dodatkowych opracowań.
