Projekt domu HOMEKONCEPT 147

Name: HOMEKONCEPT 147
Brand: HOMEKONCEPT
SKU: homekoncept-147
Price: 11490.00 PLN
Availability: InStock

Autor projektu:HOMEKONCEPT

Lustrzane odbicie

Dodaj do schowka

Gratis do projektów: zestaw umów, zgoda na zmiany w projekcie. Darmowa dostawa za 0 zł.

11 490 zł

Zadaj pytanie

Typ projektuWolnostojący
Powierzchnia użytkowa189.26 m²
KondygnacjePiętrowy
GarażDwustanowiskowy
DachWielospadowy
Kąt nach. dachu25°
Odbicie lustrzaneTak
Czas realizacjimax 7-10 dni roboczych

Zobacz więcej >

Zadzwoń do konsultanta

502 503 202

Godziny pracy: Pon. - Pt.8:00 - 16:00

Opis

Opis projektu

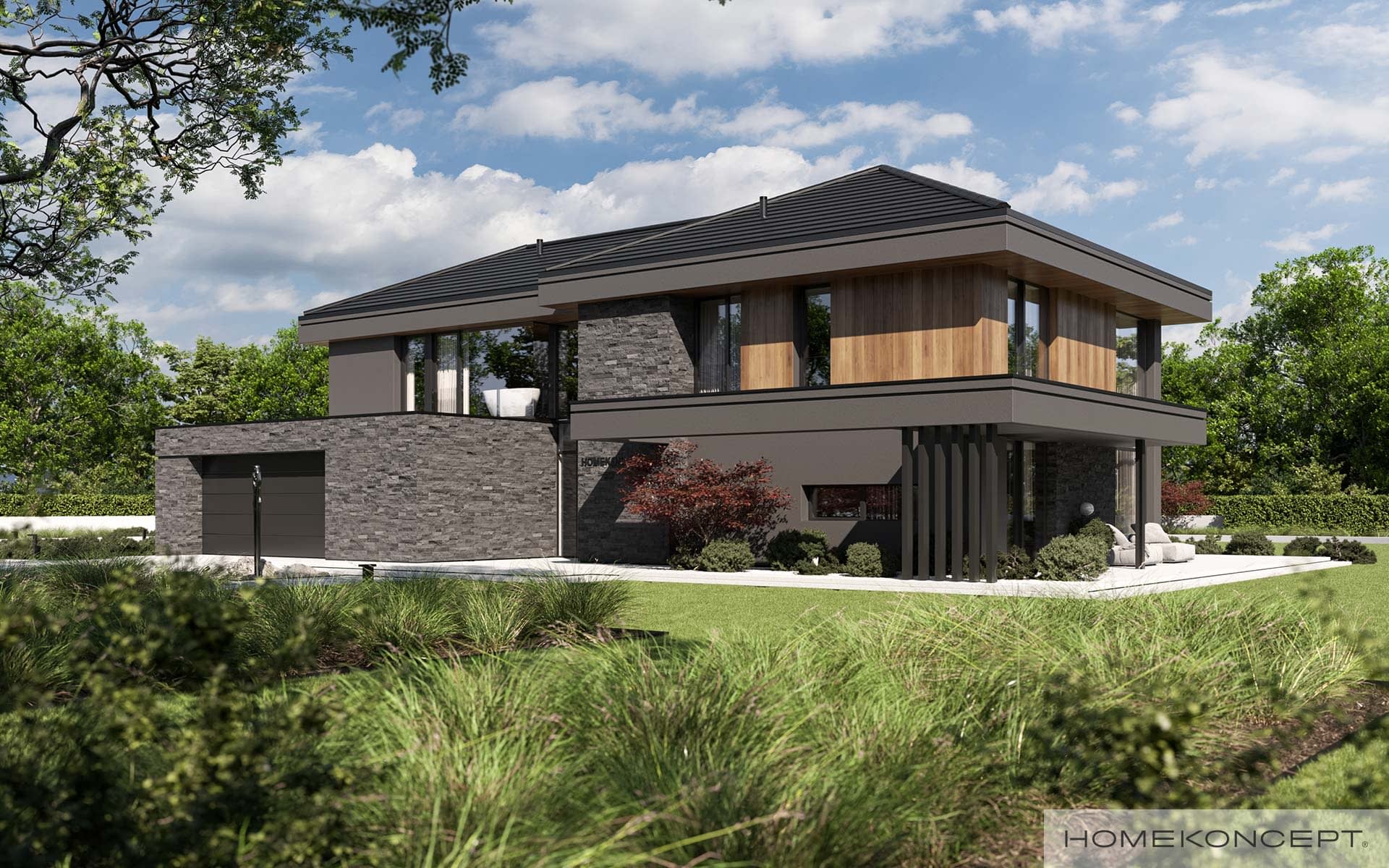

HOMEKONCEPT 147 to projekt nowoczesnej rezydencji piętrowej o powierzchni użytkowej 189,26 m², z trzema sypialniami, gabinetem i dwustanowiskowym garażem. Powstała na bazie HOMEKONCEPT 137, w mniejszej skali, ale z tym samym charakterem: wysokie przeszklenia, otwarcie na ogród i kontrast ciemnego kamienia z drewnem.

Parter

Salon z jadalnią (45,25 m²) z antresolą i kominkiem, kuchnia (16,27 m²) z kuchnią roboczą i spiżarnią (4,01 m²) oraz dwa zadaszone tarasy (44,72 i 12,87 m²). Gabinet (10,24 m²), łazienka, pralnia z kotłownią i reprezentacyjny wiatrołap z garderobą. Garaż ma 42 m².

Piętro

Sypialnia rodziców (15,72 m²) z garderobą (7,97 m²) i łazienką, dwie sypialnie, druga łazienka i zadaszony taras.

elewacja z tynku, desek i kamienia
dach wielospadowy 25°
wymiary budynku: 23,42 × 13,47 m
minimalna działka: 29,5 × 20,69 m (płytka działka)
rekuperacja, ogrzewanie podłogowe w całym domu

Zamów projekt HOMEKONCEPT 147 na wbudowie.pl.

Konstrukcja

Strop: żelbetowy wylewany

Ściany: dwuwarstwowe - pustak ceramiczny 25 cm + styropian Termo Organika 20 cm/wełna mineralna 18 cm

Dach: wielospadowy kryty dachówką ceramiczną lub cementową swissporTON, stropodach pełny kryty membraną EPDM

Elewacja: tynk silikonowy połączony z deskami elewacyjnymi oraz kamieniem elewacyjnym

Ogrzewanie: gazowe - piec kondensacyjny oraz ogrzewanie podłogowe w całym domu, dodatkowo w łazienkach tradycyjne grzejniki typu ręcznikowiec

Wentylacja: mechaniczna z rekuperacją

Rzuty

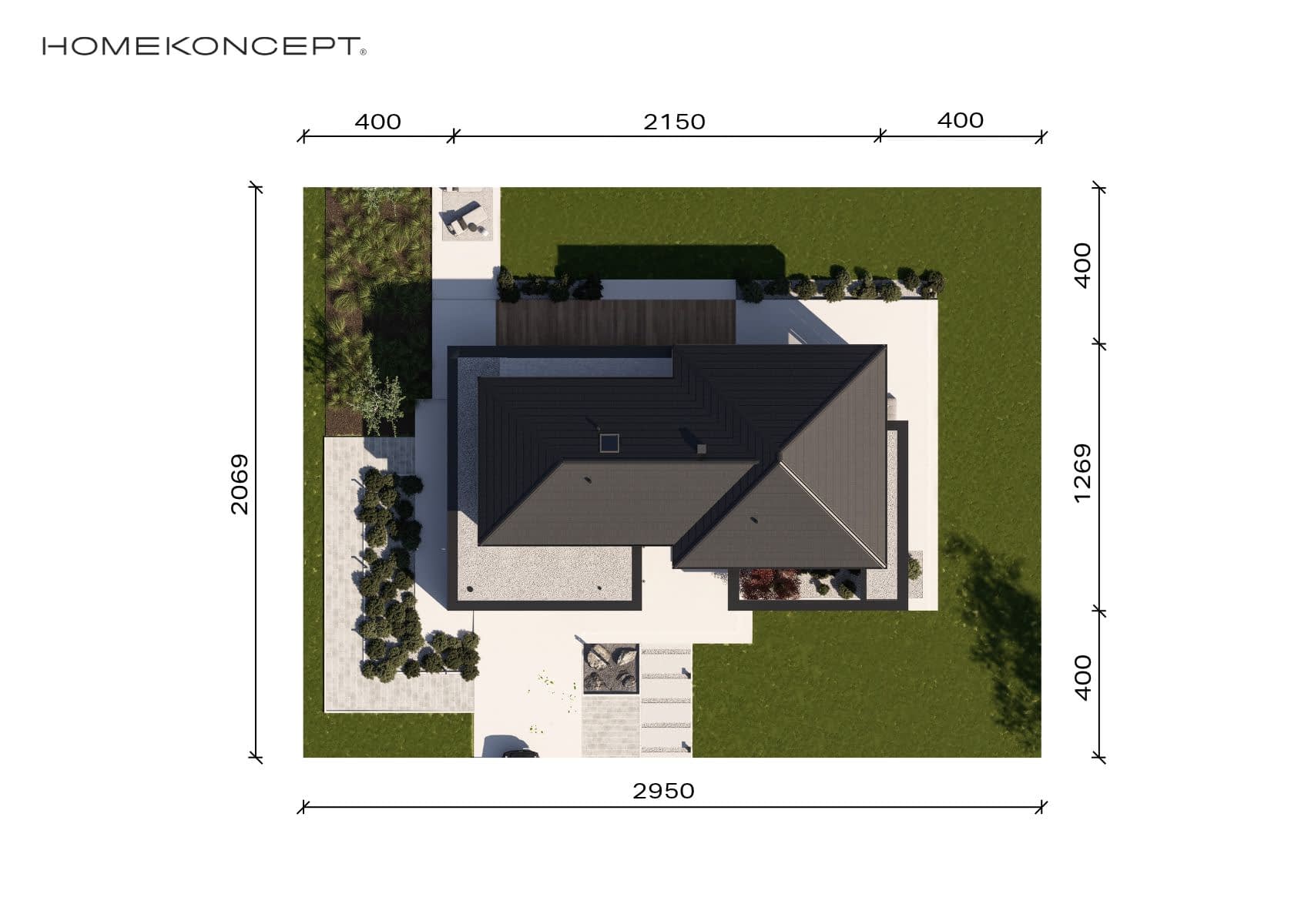

Usytuowanie na działce

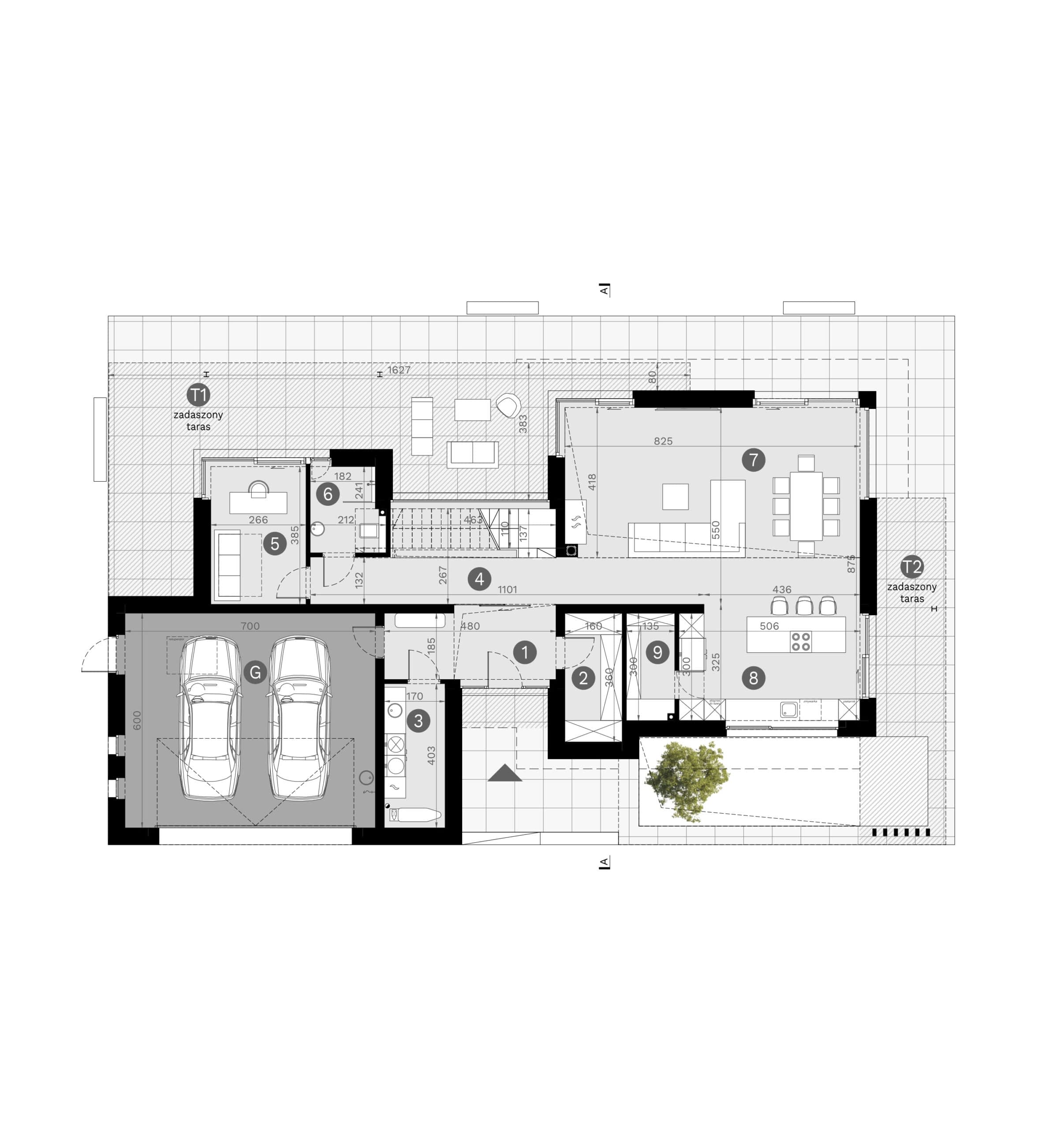

Rzut parteru

wiatrołap9.54
garderoba5.76
pralnia/kotłownia6.85
komunikacja11.51
gabinet10.24
łazienka4.72
salon/jadalnia45.25
kuchnia16.27
kuchnia rob./spiżarnia4.01
garaż42
taras zadaszony44.72
taras zadaszony12.87

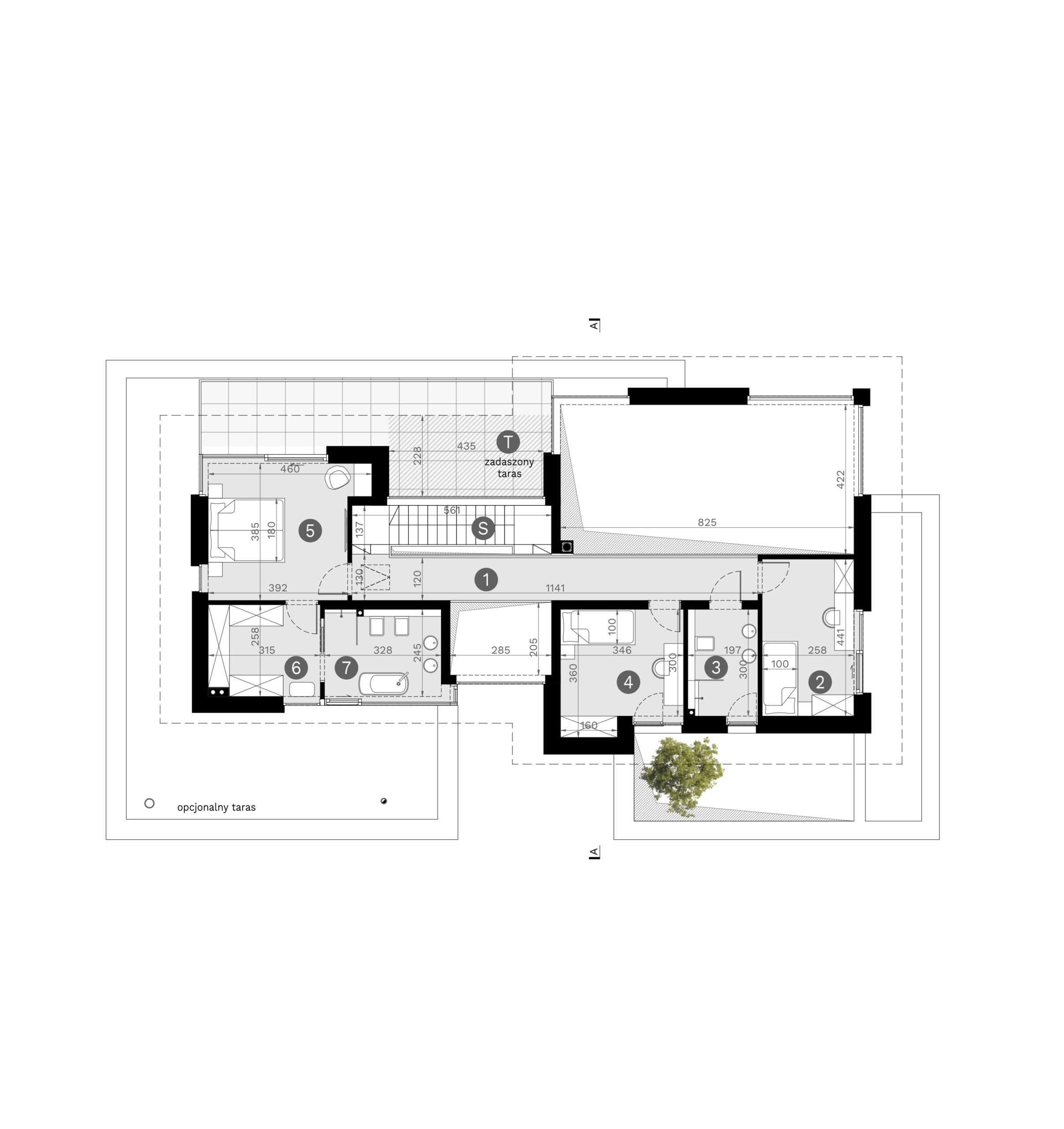

Rzut piętra

komunikacja14.83
sypialnia11.38
łazienka5.87
sypialnia11.34
sypialnia15.72
garderoba7.97
łazienka8
schody6.74
taras (zadaszenie)9.05

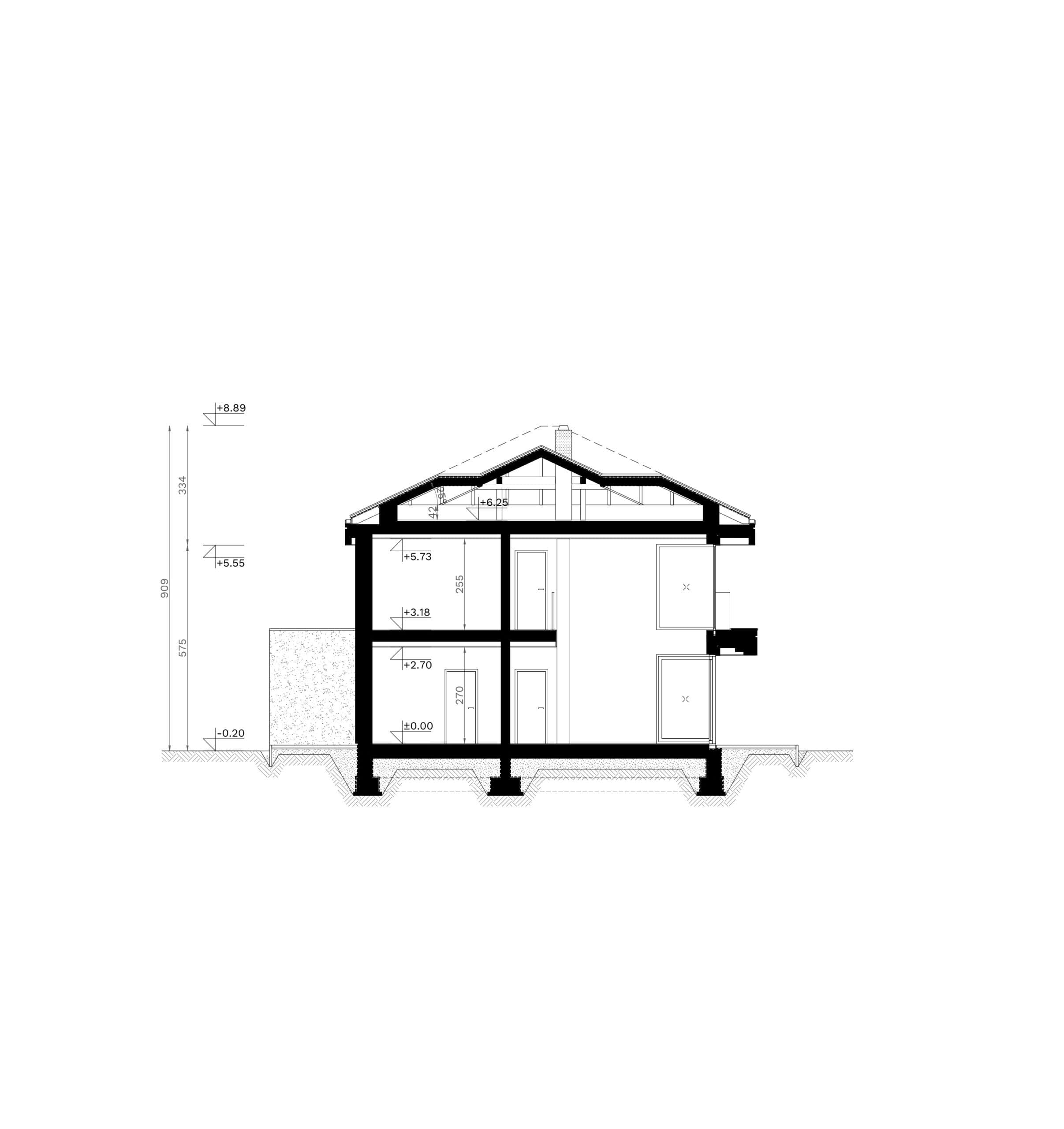

Przekrój

wysokość budynku9.09
wysokość do okapu dachu5.75

Dane techniczne

Powierzchnia użytkowa189.26 m²
Powierzchnia zabudowy201.55 m²
KominekTak
Liczba łazienek3
Powierzchnia dachu233 m²
Kubatura1230 m³
Długość domu13.47 m
Szerokość domu23.42 m
Wysokość domu9.09 m
Minimalne wymiary działki20.69 x 29.5m
GarażDwustanowiskowy
Rodzaj dachuWielospadowy
Kąt nach. dachu25°

Zawartość projektu

Trzy egzemplarze projektu, w skład którego wchodzą:

Projekt Architektoniczny:

opis techniczny,
rzuty poziome poszczególnych kondygnacji (parter, poddasze lub piętro),
rzut dachu i więźby dachowej,
wszystkie niezbędne przekroje przez całość oraz charakterystyczne fragmenty budynku,
opisy przegród,
elewacje budynku wraz ze szczegółowym opisem i kolorystyką użytych materiałów,
wykaz stolarki okiennej i drzwiowej,
zestawienie elementów więźby dachowej.

Projekt Techniczny, w skład którego wchodzą:

Projekt Konstrukcji:

wyciąg z obliczeń statyczno – wytrzymałościowych,
dokumentacja rysunkowa – konstrukcja,
zestawienie stali zbrojeniowej.

Projekt wewnętrznych instalacji sanitarnych i gazowych:

opis techniczny instalacji centralnego ogrzewania wraz z obliczeniami,
charakterystyka energetyczna budynku,
analiza porównawcza dla alternatywnego systemu ogrzewania,
opis techniczny instalacji wodno-kanalizacyjnej oraz instalacji gazowej,
dokumentacja rysunkowa – instalacje sanitarne i gazowe.

Projekt wewnętrznych instalacji elektrycznych:

opis techniczny instalacji elektrycznych,
dokumentacja rysunkowa – instalacje elektryczne,
rzuty kondygnacji – rozmieszczenie instalacji elektrycznej,
schemat tablicy bezpiecznikowej,
instalacja odgromowa.

Standardowy zakres zmian obejmuje:

- zmiana materiałów ściennych i izolacyjnych – przy zachowaniu odpowiedniej wytrzymałości i ciepłochronności,
- zmiana rodzaju stropów przy zachowaniu układu konstrukcyjnego oraz wymaganej wytrzymałości oraz izolacji akustycznej,
- zmiana materiałów wykończeniowych: posadzek, tynków, pokrycia dachu, izolacji przy zachowaniu niezbędnych parametrów wytrzymałości oraz parametrów przenikania ciepła,
- zmiana kolorystyki i wykończenia elewacji,
- zmiana zewnętrznych wymiarów budynku w granicach do 5% z zachowaniem wymiarów rozpiętości konstrukcji wynikających ze zmian materiałowych konstrukcji i izolacji termicznej ścian zewnętrznych,
- zmiana wymiarów fundamentów wynikająca z dostosowania obiektu do warunków gruntowych i głębokości przemarzania gruntu oraz zmiana ław na płytę fundamentową
- zmiana wymiarów przekrojów lub rozstawu elementów więźby dachowej wynikająca z dostosowania konstrukcji dachu budynku do odpowiedniej strefy obciążenia śniegiem i wiatrem,
- zmiana kąta nachylenia połaci dachu max. o 10° oraz wysięgu okapów,
- zmiana wielkości i kształtu tarasu lub rezygnacja z niego,
- zmiana rozwiązań funkcjonalnych wewnątrz budynku polegająca na przesunięciu lub likwidacji ścian działowych,
- zmiana lokalizacji, ilości i kształtu okien oraz drzwi przy zachowaniu charakteru i estetyki elewacji oraz wymaganej izolacyjności,
- wprowadzenie częściowego lub całkowitego podpiwniczenia budynku – po dokonaniu dodatkowych obliczeń konstrukcyjnych,
- zmiany w projektach instalacji wodno-kanalizacyjnej, gazowej, c.o., elektrycznej, przy zachowaniu obowiązujących norm i przepisów, a wynikające ze zmian materiałowych, typów dobranych urządzeń i dostępności mediów na działce budowlanej,
- zmiana sposobu wentylacji budynku z wentylacji grawitacyjnej na wentylację mechaniczną (lub odwrotnie) oraz zmiana źródła ciepła po dokonaniu dodatkowych opracowań.
