HomeKONCEPT-26

5 200 zł

Projekt domu HomeKONCEPT-26

Autor projektu:HOMEKONCEPT
Gratis do projektów: zestaw umów, zgoda na zmiany w projekcie. Darmowa dostawa za 0 zł.
5 200 zł
Zadaj pytanie
  • Typ projektuWolnostojący
  • StylNowoczesny
  • Powierzchnia użytkowa165.36 m²
  • KondygnacjeParterowy
  • GarażDwustanowiskowy
  • DachWielospadowy
  • Odbicie lustrzaneTak
  • Czas realizacjimax. czas realizacji 21 dni
  • Zobacz więcej >

Zadzwoń do konsultanta

Godziny pracy: Pon. - Pt.8:00 - 16:00

Opis

Zgodność z WT 2021 i Eurokodami

Ze względu na dostosowywanie projektu do standardu WT 2021, czas realizacji może się różnić od standardowego.

Skontaktuj się z nami aby poznać szczegóły dotyczące wybranego projektu.

Opis projektu

HomeKONCEPT 26 to niezwykle gustowny i nowoczesny dom. Zachwyca na równi swoją bryłą, elewacją, rozkładem pomieszczeń jak i aranżacją wnętrza. Połączenie płyt betonowych, drewna i białego tynku na elewacji, daje niezwykle eleganckie wrażenie.

Do domu wchodzimy przez niezwykle reprezentacyjne wejście osłonięte belkowaniem i wsparte na trzech, klasycznych filarach. Wchodząc do domu znajdujemy się w przestronnym wiatrołapie. Zamiast szafy, nasi architekci, zaprojektowali garderobę. Z powodzeniem zmieścimy w niej wierzchnią odzież i buty całej rodziny. Z garderoby można przejść do dwustanowiskowego garażu. Wychodząc z wiatrołapu widzimy bardzo dokładny podział wnętrza na strefę dzienną i nocną. W strefie dziennej zaprojektowana została kuchnia, jadalnia i salon. Przy kuchni wydzielono małą spiżarnię, miejsce idealne do przechowywania np. zapasów żywności, zastawy stołowej czy też małego agd. Kuchnię oddziela od części jadalnej praktyczna lada – będąca przedłużeniem blatu. Można przy niej zaaranżować np. stołki barkowe i uzyskać idealne miejsce na szybkie poranne śniadania. Stół w jadalni został zaplanowany wzdłuż okna panoramicznego. Daje to bardzo dobre doświetlenie i ciekawą aranżację tego miejsca. Salon jest przestronny i bardzo dobrze doświetlony przez zastosowanie dużych przeszkleń. Wygodna sofa i kominek tworzą klimat w sam raz do wieczornego odpoczynku.
Naprzeciwko strefy dziennej została usytuowana prywatna strefa domowników. Składają się na nią 3 sypialnie, gabinet, łazienka, toaleta i garderoba. Z każdego pokoju można wyjść bezpośrednio na taras i cieszyć się widokiem ogrodu.

Całości projektu dopełnia jeszcze kotłownia z pralnią i pomieszczenie gospodarcze. Można do niego wejść od strony garażu i z zewnątrz od strony ogrodu/tarasu. Dom jest zaprojektowany w standardzie energooszczędnym. Zastosowaliśmy tutaj odpowiednio grubą izolację ścian, dachu i podłogi oraz zaprojektowaliśmy wentylację mechaniczną z odzyskiem ciepła.




Konstrukcja

TechnologiaOpis
FundamentyTradycyjne - na ławach fundamentowych
ŚcianyDwuwarstwowe - pustak ceramiczny 25 cm + styropian 20 cm/wełna mineralna 18 cm
StropyŻelbetowe wylewane
DachTradycyjna więźba dachowa pokryta dachówką ceramiczną lub cementową
ElewacjaBetonowe płyty elewacyjne połączone z drewnem i tynkiem
OgrzewanieGazowe - piec kondensacyjny. Ogrzewanie podłogowe w salonie, kuchni, jadalni, łazienkach, komunikacji, pralni, garderobie i wiatrołapie oraz tradycyjne grzejniki w pozostałych pomieszczeniach.
WentylacjaMechaniczna z rekuperacją

Rzuty

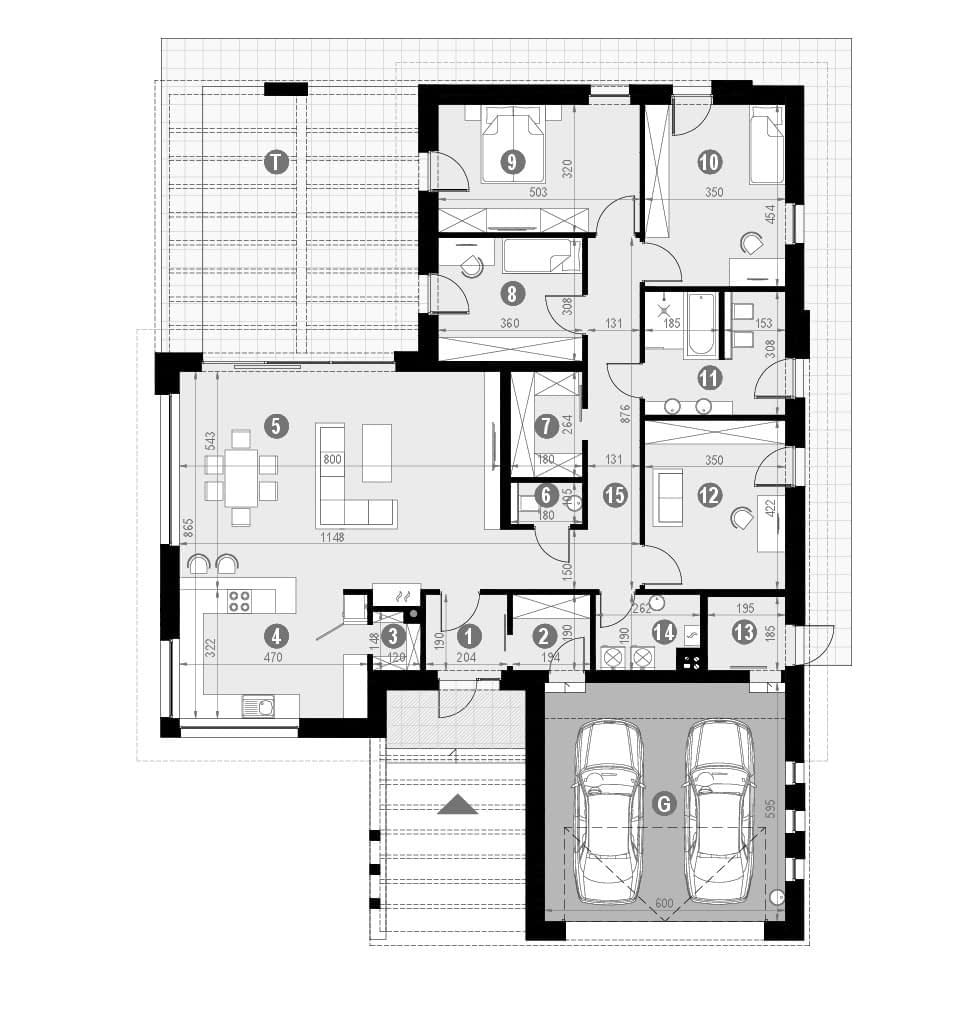

Rzut parteru

Rzut projektu HomeKONCEPT-26 - Rzut parteru

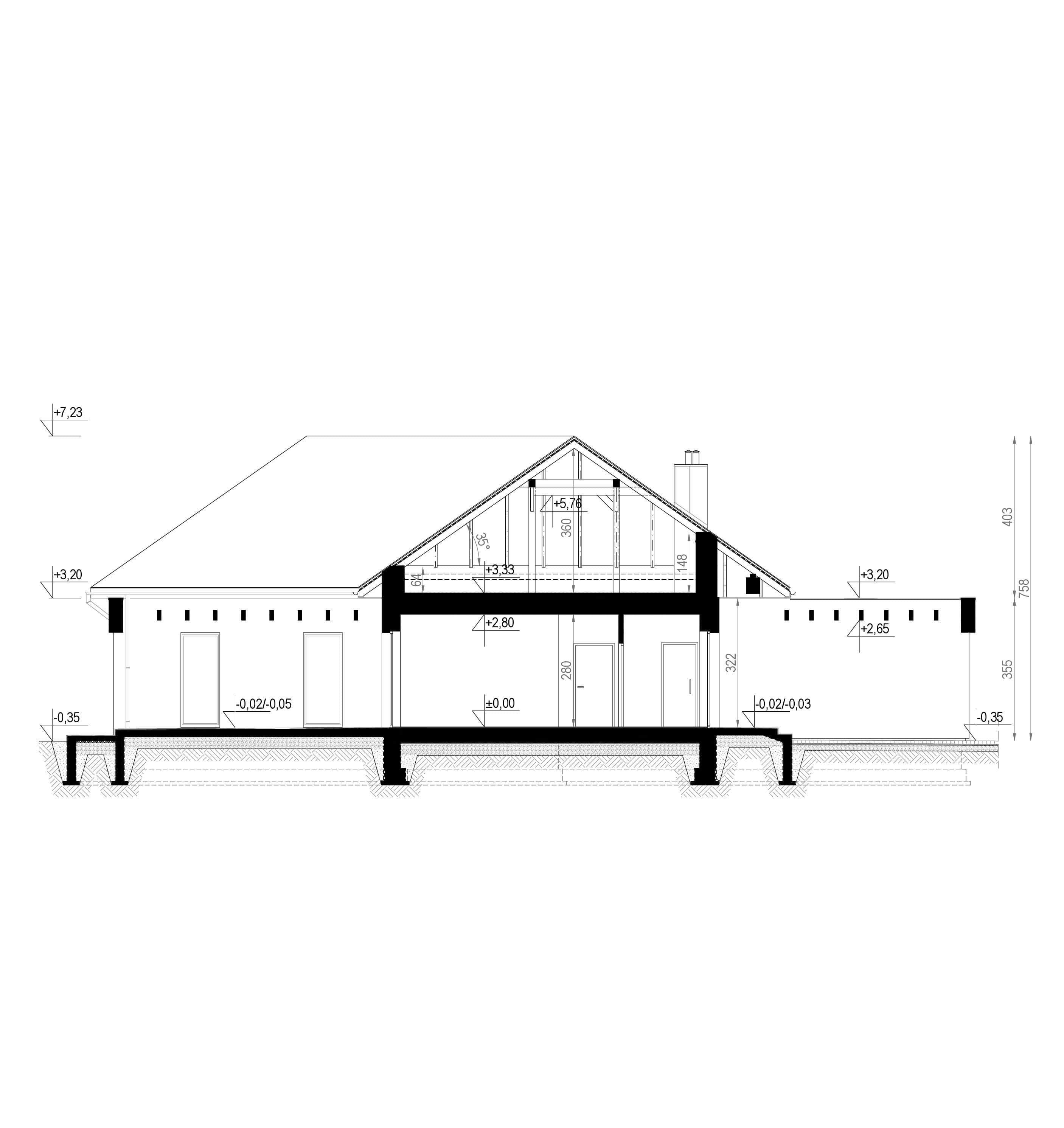

Przekrój

Rzut projektu HomeKONCEPT-26 - Przekrój

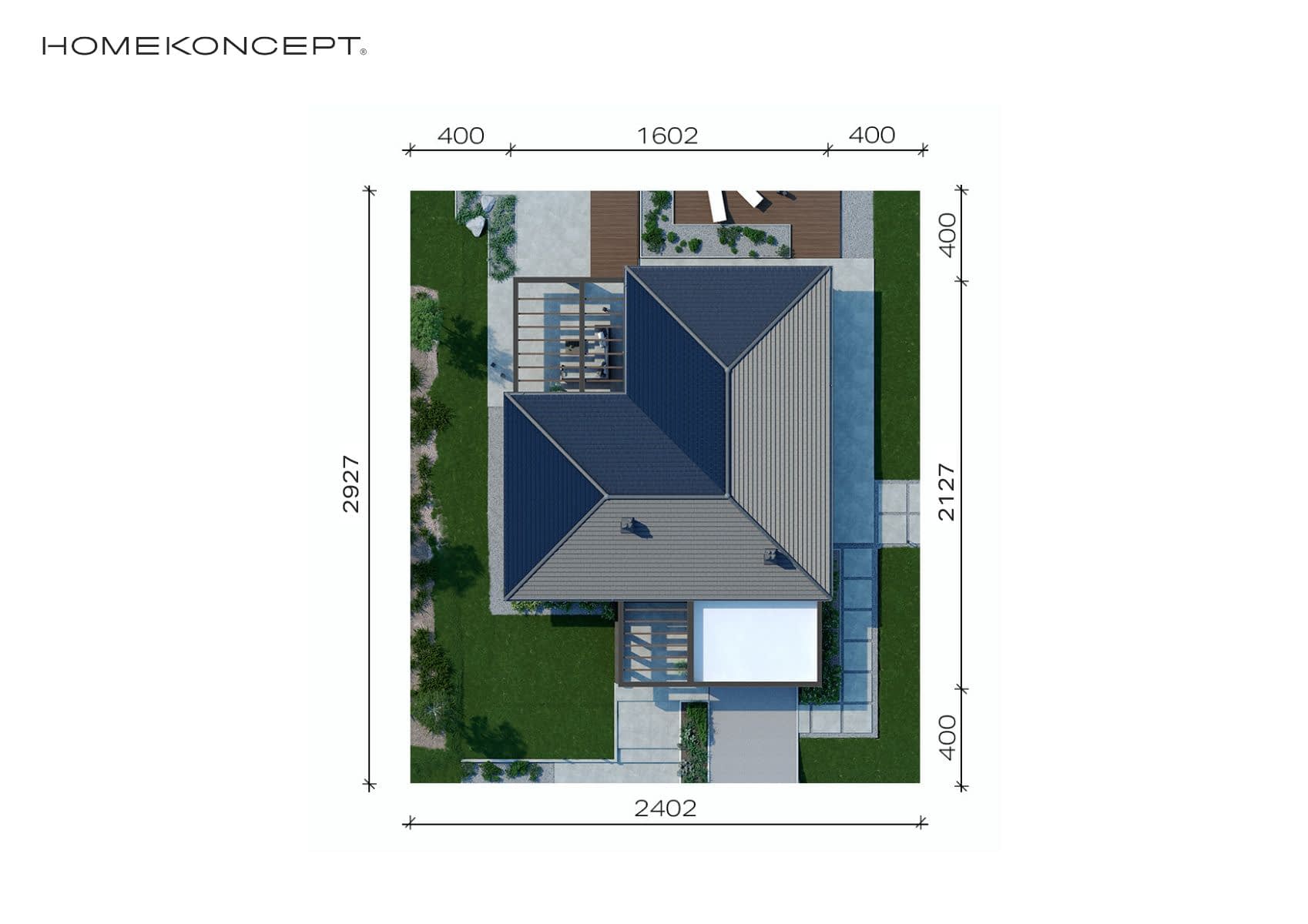

Rzut na działce

Rzut projektu HomeKONCEPT-26 - Rzut na działce

Rzut - lustro

Rzut projektu HomeKONCEPT-26 - Rzut - lustro

Przekrój -lustro

Rzut projektu HomeKONCEPT-26 - Przekrój -lustro

Dane techniczne

  • Powierzchnia użytkowa165.36 m²
  • Powierzchnia zabudowy248.8 m²
  • Liczba łazienek2
  • Liczba pokoi4
  • Powierzchnia dachu313 m²
  • Kubatura1286 m³
  • Wysokość domu7.58 m
  • Minimalne wymiary działki24.02 x 29.3m
  • GarażDwustanowiskowy
  • Rodzaj dachuWielospadowy

Instalacja grzewcza

  • Instalacja opcjonalna

Zawartość projektu

Projekt jest podzielony na dwie osobne części, dostępne w trzech egzemplarzach każda

Projekt architektoniczno-budowlany:
I / szczegółowy opis projektu;
II / część rysunkowa (rzuty, przekroje, elewacje, zestawienia stolarki i więźby).

Projekt techniczny:
I / rozwiązania konstrukcyjno-materiałowe wewnętrznych i zewnętrznych przegród budowlanych;
II/ projekt konstrukcji – szczegółowy opis wraz z częścią rysunkową;
III/ projekt wewnętrznych instalacji sanitarnych i gazowych – szczegółowy opis wraz z częścią rysunkową;
IV/ projekt wewnętrznych instalacji elektrycznych – szczegółowy opis wraz z częścią rysunkową.

Dodatkowo:
Charakterystyka energetyczna (jeśli dotyczy) – dołączona do projektu technicznego.
Dopuszczalne zmiany w projekcie niewymagające zgody projektanta – znajdują się w obydwu częściach projektu.

Standardowy zakres zmian obejmuje:

  • Zmiana materiałów ściennych i izolacyjnych – przy zachowaniu odpowiedniej wytrzymałości i ciepłochronności,
  • Zmiana rodzaju stropów przy zachowaniu układu konstrukcyjnego oraz wymaganej wytrzymałości oraz izolacji akustycznej,
  • Zmiana materiałów wykończeniowych: posadzek, tynków, pokrycia dachu, izolacji przy zachowaniu niezbędnych parametrów wytrzymałości oraz parametrów przenikania ciepła,
  • Zmiana kolorystyki i wykończenia elewacji,
  • Zmiana zewnętrznych wymiarów budynku w granicach do 5% z zachowaniem wymiarów rozpiętości konstrukcji wynikających ze zmian materiałowych konstrukcji i izolacji termicznej ścian zewnętrznych,
  • Zmiana wymiarów fundamentów wynikająca z dostosowania obiektu do warunków gruntowych i głębokości przemarzania gruntu oraz zmiana ław na płytę fundamentową
  • Zmiana wymiarów przekrojów lub rozstawu elementów więźby dachowej wynikająca z dostosowania konstrukcji dachu budynku do odpowiedniej strefy obciążenia śniegiem i wiatrem,
  • Zmiana kąta nachylenia połaci dachu max. o 10° oraz wysięgu okapów,
  • Zmiana wielkości i kształtu tarasu lub rezygnacja z niego,
  • Zmiana rozwiązań funkcjonalnych wewnątrz budynku polegająca na przesunięciu lub likwidacji ścian działowych,
  • Zmiana lokalizacji, ilości i kształtu okien oraz drzwi przy zachowaniu charakteru i estetyki elewacji oraz wymaganej izolacyjności,
  • Wprowadzenie częściowego lub całkowitego podpiwniczenia budynku – po dokonaniu dodatkowych obliczeń konstrukcyjnych,
  • Zmiany w projektach instalacji wodno-kanalizacyjnej, gazowej, c.o., elektrycznej, przy zachowaniu obowiązujących norm
    i przepisów, a wynikające ze zmian materiałowych, typów dobranych urządzeń i dostępności mediów na działce budowlanej,
  • Zmiana sposobu wentylacji budynku z wentylacji grawitacyjnej na wentylację mechaniczną (lub odwrotnie) oraz zmiana źródła ciepła po dokonaniu dodatkowych opracowań.

Dodatki

Bezpłatne dodatki

Gratis

Zestaw umów

Gratis

Zmiany w projekcie

Gratis

Tablica budowy

Gratis

Dziennik budowy

Płatne dodatki

Kosztorys inwestorski

350 zł

Dodatkowy egzemplarz projektu

390 zł

Projekt ogrzewania pompą ciepła

800 zł

Projekt szamba

300 zł

Projekt ogrzewania podłogowego

400 zł

Projekt kominka z płaszczem wodnym

300 zł

Projekt wentylacji mechanicznej

500 zł

Projekt kotłowni na paliwo stałe

350 zł

Projekt wentylacji grawitacyjnej

400 zł

Projekt ogrodu

2 500 zł

Pakiet HOME

1 194 zł490 zł

Pakiet PREMIUM

2 644 zł990 zł

Pakiet PREMIUM +

5 144 zł2 990 zł
