- Typ projektuWolnostojący
- StylNowoczesny
- Powierzchnia użytkowa142.26 m²
- KondygnacjeParterowy
- GarażDwustanowiskowy
- DachWielospadowy
- Odbicie lustrzaneTak
- Czas realizacjimax. czas realizacji 21 dni Zobacz więcej >
Opis
Zgodność z WT 2021 i Eurokodami
Ze względu na dostosowywanie projektu do standardu WT 2021, czas realizacji może się różnić od standardowego.
Skontaktuj się z nami aby poznać szczegóły dotyczące wybranego projektu.
Opis projektu

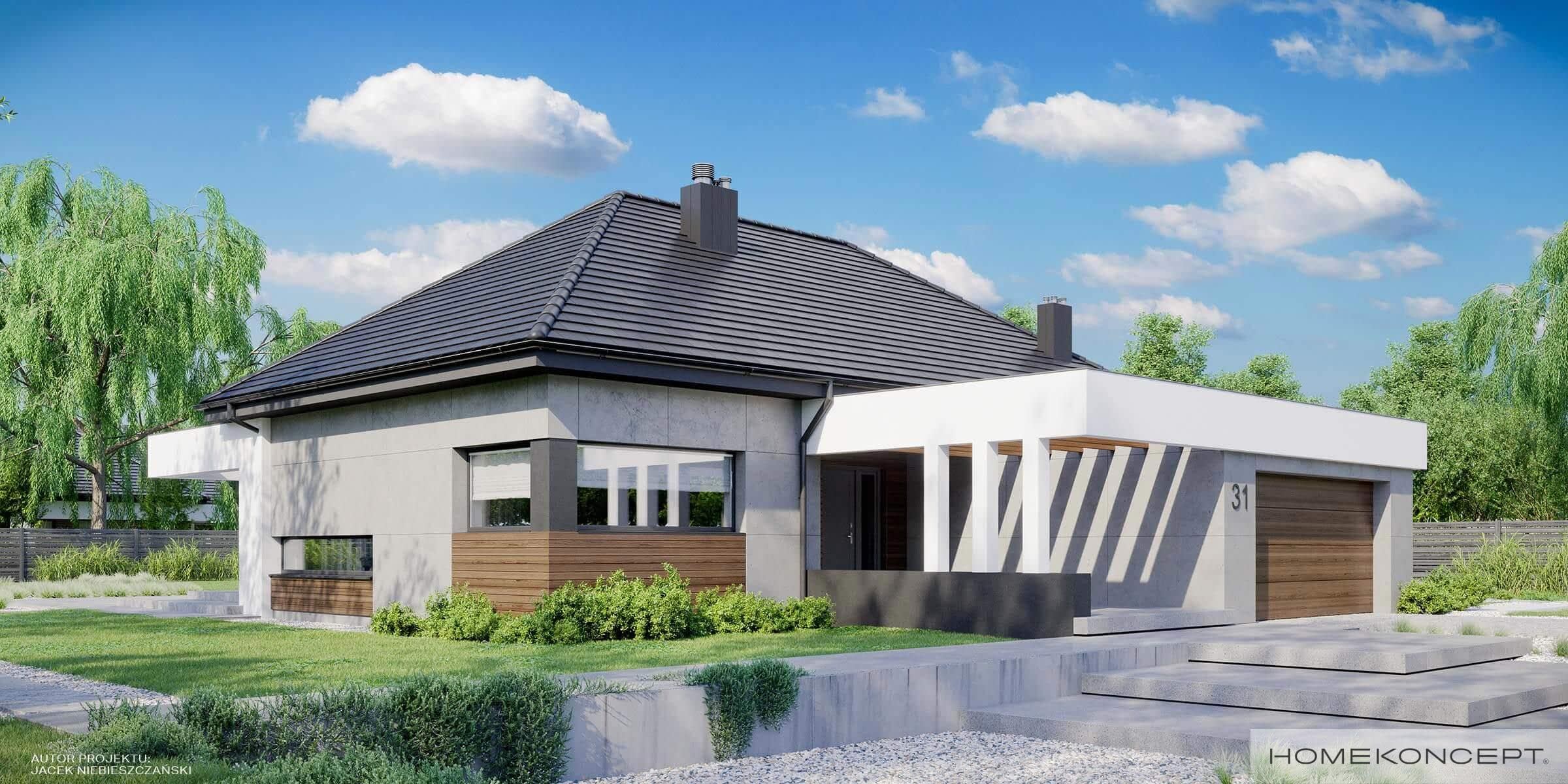

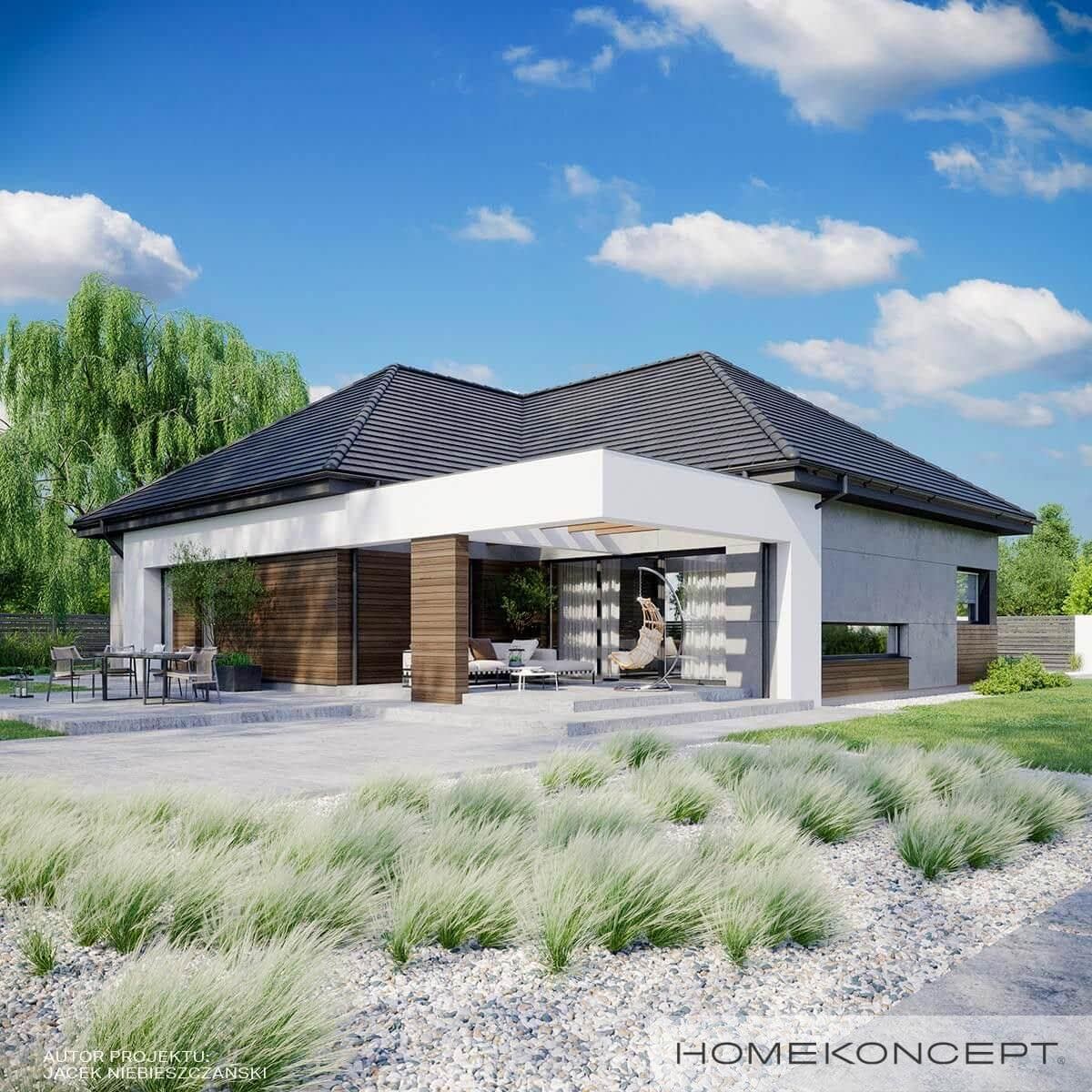

HomeKONCEPT-31 jest pomniejszonym wariantem naszego urzekającego domu parterowego HomeKONCEPT-26. Szczególną uwagę zwraca przestronny taras i szykowna elewacja domu skomponowana poprzez połączenie płyt betonowych z wysokogatunkowym drewnem oraz zastosowanym białym belkowaniem wokół domu. Nie sposób jest przejść obojętnie obok okazałego wejścia frontowego, subtelnie skrytego pod drewnianym belkowaniem.
Wewnątrz domu przewidziano dużą strefę dzienną, w skład której wchodzi doświetlona dużym i podłużnym oknem – jadalnia, kuchnia z wydzieloną spiżarnią oraz przestronnym salon. Do dyspozycji domowników przewidziano trzy obszerne pokoje i sporą garderobę. Dom zaprojektowano jako energooszczędny, z odpowiednim zaizolowaniem ścian, dachu i podłogi, przewidziano także wentylację mechaniczną z odzyskiem ciepła. Na polskim rynku projektów katalogowych z pewnością trudno spotkać równie przemyślany i atrakcyjny dom parterowy.
Konstrukcja
| Technologia | Opis |
|---|---|
| Fundamenty | Tradycyjne - na ławach fundamentowych |
| Ściany | Dwuwarstwowe - pustak ceramiczny 25 cm + styropian 20 cm/wełna mineralna 18 cm |
| Stropy | Żelbetowe wylewane |
| Dach | Tradycyjna więźba dachowa pokryta dachówką ceramiczną lub cementową |
| Elewacja | Betonowe płyty elewacyjne połączone z drewnem i tynkiem |
| Ogrzewanie | Gazowe - piec kondensacyjny. Ogrzewanie podłogowe w salonie, jadalni, kuchni, łazienkach, pralni, garderobie, wiatrołapie i w części komunikacyjnej oraz tradycyjne grzejniki w pozostałych pomieszczeniach. |
| Wentylacja | Mechaniczna z rekuperacją |
Rzuty

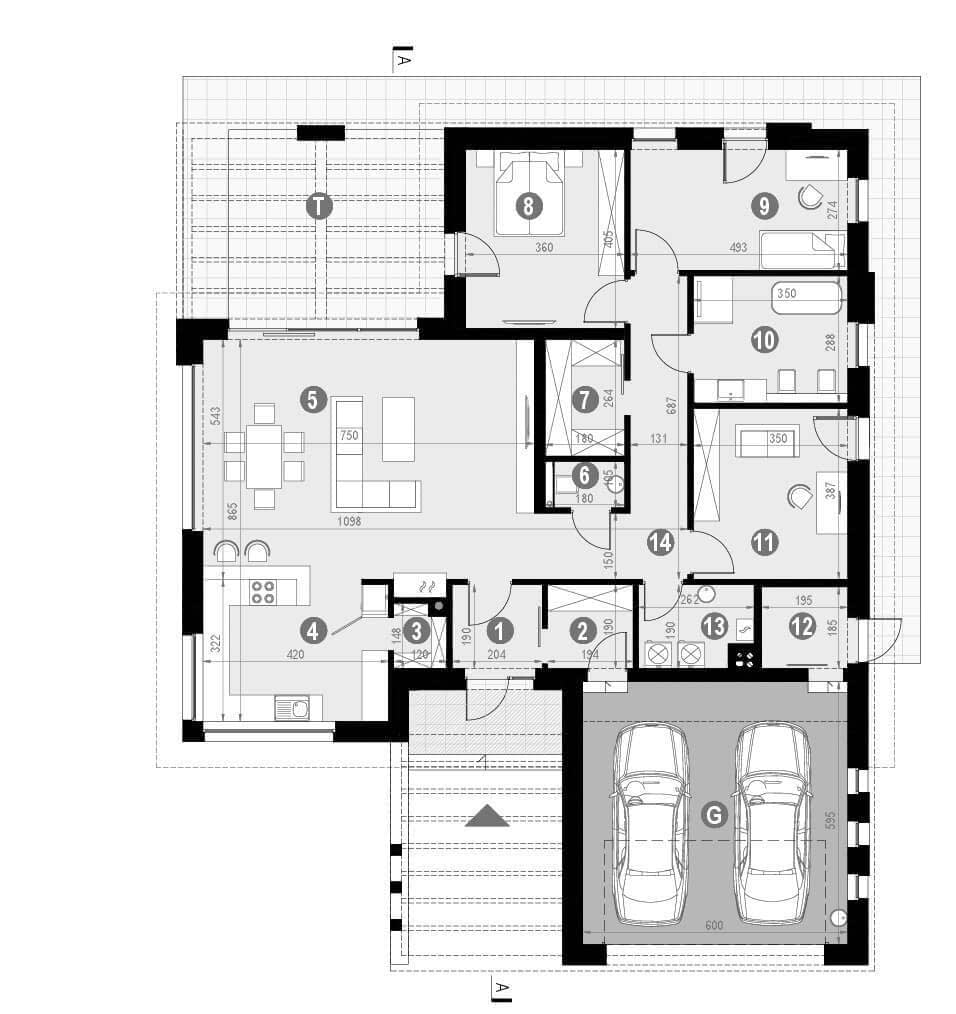

Rzut parteru

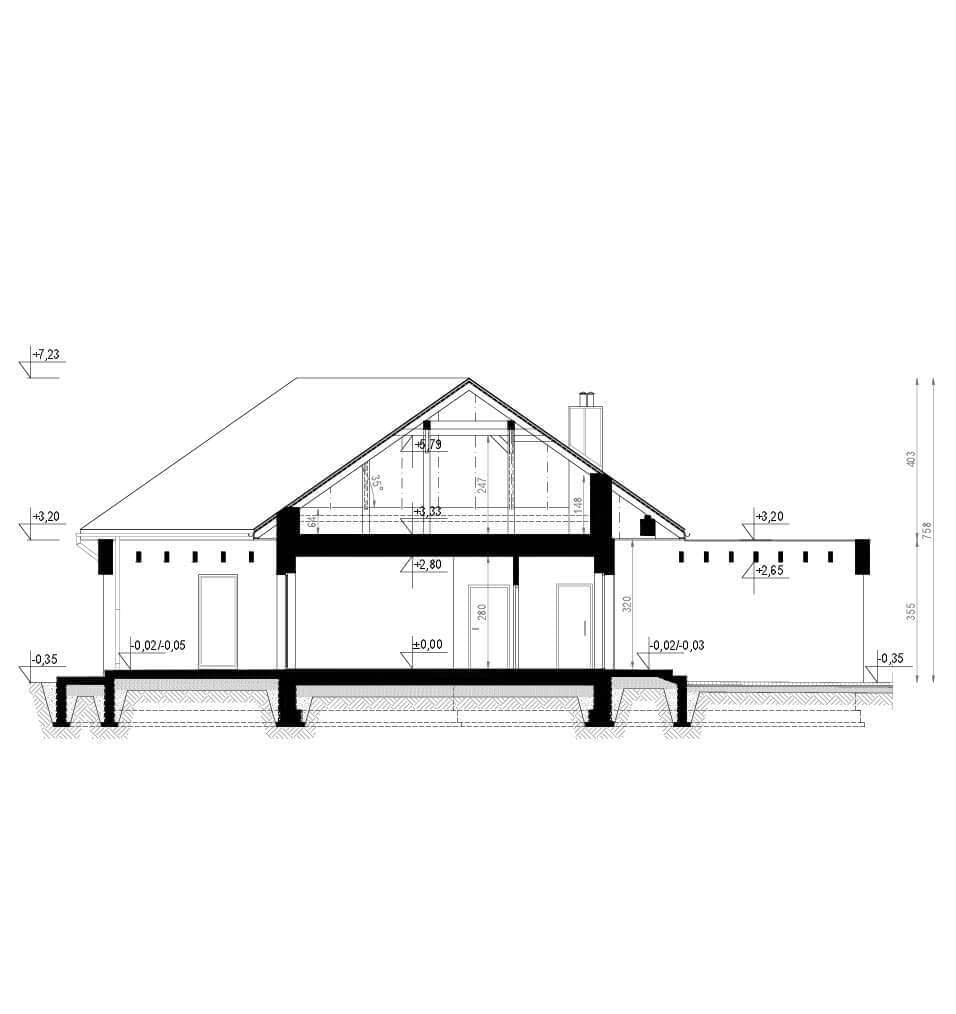

Przekrój

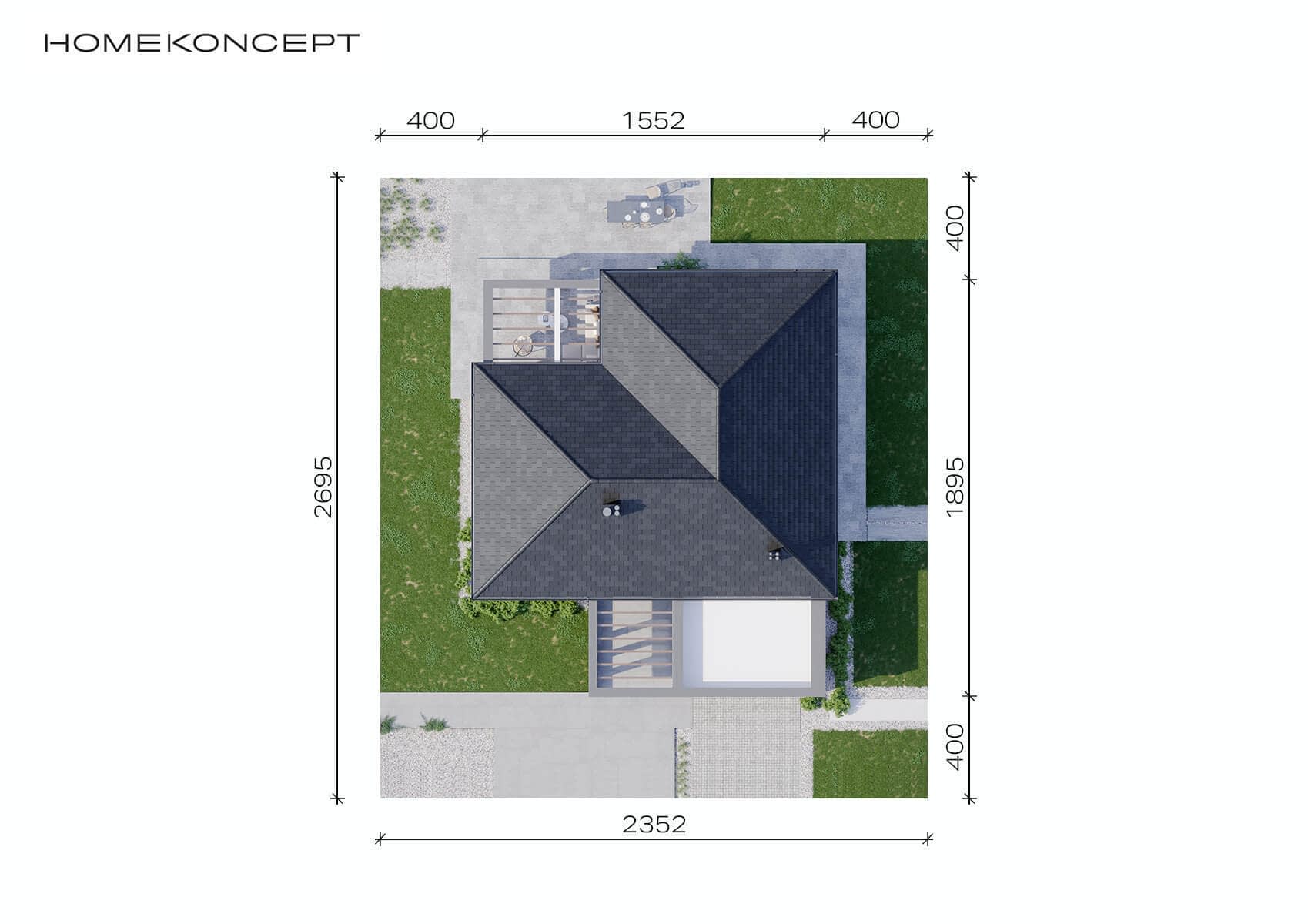

Rzut na działce
Rzut - lustro
Przekrój -lustro
Dane techniczne
- Powierzchnia użytkowa142.26 m²
- Powierzchnia zabudowy221.47 m²
- Liczba łazienek2
- Liczba pokoi3
- Powierzchnia dachu276 m²
- Kubatura1196 m³
- Wysokość domu7.58 m
- Minimalne wymiary działki23.52 x 26.95m
- GarażDwustanowiskowy
- Rodzaj dachuWielospadowy
Instalacja grzewcza
- Instalacja opcjonalna
Zawartość projektu
Projekt jest podzielony na dwie osobne części, dostępne w trzech egzemplarzach każda
Projekt architektoniczno-budowlany:
I / szczegółowy opis projektu;
II / część rysunkowa (rzuty, przekroje, elewacje, zestawienia stolarki i więźby).
Projekt techniczny:
I / rozwiązania konstrukcyjno-materiałowe wewnętrznych i zewnętrznych przegród budowlanych;
II/ projekt konstrukcji – szczegółowy opis wraz z częścią rysunkową;
III/ projekt wewnętrznych instalacji sanitarnych i gazowych – szczegółowy opis wraz z częścią rysunkową;
IV/ projekt wewnętrznych instalacji elektrycznych – szczegółowy opis wraz z częścią rysunkową.
Dodatkowo:
Charakterystyka energetyczna (jeśli dotyczy) – dołączona do projektu technicznego.
Dopuszczalne zmiany w projekcie niewymagające zgody projektanta – znajdują się w obydwu częściach projektu.
Standardowy zakres zmian obejmuje:
- Zmiana materiałów ściennych i izolacyjnych – przy zachowaniu odpowiedniej wytrzymałości i ciepłochronności,
- Zmiana rodzaju stropów przy zachowaniu układu konstrukcyjnego oraz wymaganej wytrzymałości oraz izolacji akustycznej,
- Zmiana materiałów wykończeniowych: posadzek, tynków, pokrycia dachu, izolacji przy zachowaniu niezbędnych parametrów wytrzymałości oraz parametrów przenikania ciepła,
- Zmiana kolorystyki i wykończenia elewacji,
- Zmiana zewnętrznych wymiarów budynku w granicach do 5% z zachowaniem wymiarów rozpiętości konstrukcji wynikających ze zmian materiałowych konstrukcji i izolacji termicznej ścian zewnętrznych,
- Zmiana wymiarów fundamentów wynikająca z dostosowania obiektu do warunków gruntowych i głębokości przemarzania gruntu oraz zmiana ław na płytę fundamentową
- Zmiana wymiarów przekrojów lub rozstawu elementów więźby dachowej wynikająca z dostosowania konstrukcji dachu budynku do odpowiedniej strefy obciążenia śniegiem i wiatrem,
- Zmiana kąta nachylenia połaci dachu max. o 10° oraz wysięgu okapów,
- Zmiana wielkości i kształtu tarasu lub rezygnacja z niego,
- Zmiana rozwiązań funkcjonalnych wewnątrz budynku polegająca na przesunięciu lub likwidacji ścian działowych,
- Zmiana lokalizacji, ilości i kształtu okien oraz drzwi przy zachowaniu charakteru i estetyki elewacji oraz wymaganej izolacyjności,
- Wprowadzenie częściowego lub całkowitego podpiwniczenia budynku – po dokonaniu dodatkowych obliczeń konstrukcyjnych,
- Zmiany w projektach instalacji wodno-kanalizacyjnej, gazowej, c.o., elektrycznej, przy zachowaniu obowiązujących norm
i przepisów, a wynikające ze zmian materiałowych, typów dobranych urządzeń i dostępności mediów na działce budowlanej, - Zmiana sposobu wentylacji budynku z wentylacji grawitacyjnej na wentylację mechaniczną (lub odwrotnie) oraz zmiana źródła ciepła po dokonaniu dodatkowych opracowań.
