HOMEKONCEPT 31 wariant 02

6 790 zł

Projekt domu HOMEKONCEPT 31 wariant 02

Autor projektu:HOMEKONCEPT
Gratis do projektów: zestaw umów, zgoda na zmiany w projekcie. Darmowa dostawa za 0 zł.
6 790 zł
Zadaj pytanie
  • Typ projektuWolnostojący
  • Powierzchnia użytkowa144.75 m²
  • KondygnacjeParterowy
  • GarażDwustanowiskowy
  • DachWielospadowy
  • Kąt nach. dachu35°
  • Odbicie lustrzaneTak
  • Czas realizacjimax 7-10 dni roboczych
  • Zobacz więcej >

Zadzwoń do konsultanta

Godziny pracy: Pon. - Pt.8:00 - 16:00

Opis

Zgodność z WT 2021 i Eurokodami

Ze względu na dostosowywanie projektu do standardu WT 2021, czas realizacji może się różnić od standardowego.

Skontaktuj się z nami aby poznać szczegóły dotyczące wybranego projektu.

Opis projektu

HOMEKONCEPT 31 wariant 02 to projekt domu parterowego o powierzchni użytkowej 144,75 m² z dwustanowiskowym garażem, w którym część sypialniana i garaż są wydłużone o 30 cm względem HOMEKONCEPT 31. Niewielka zmiana daje większe sypialnie (15,66 i 14,98 m²) i garaż o powierzchni 37,5 m².

Układ

Strefę dzienną tworzą salon z jadalnią (40,72 m²) i kuchnia (13,45 m²) ze spiżarnią, otwarte na taras o powierzchni 22,14 m². W części prywatnej są dwie sypialnie, łazienka (10,08 m²), garderoba i gabinet (13,54 m²), który może być trzecim pokojem. Wiatrołap z garderobą łączy się z garażem, a toaleta, pralnia z kotłownią i pomieszczenie gospodarcze porządkują zaplecze domu.

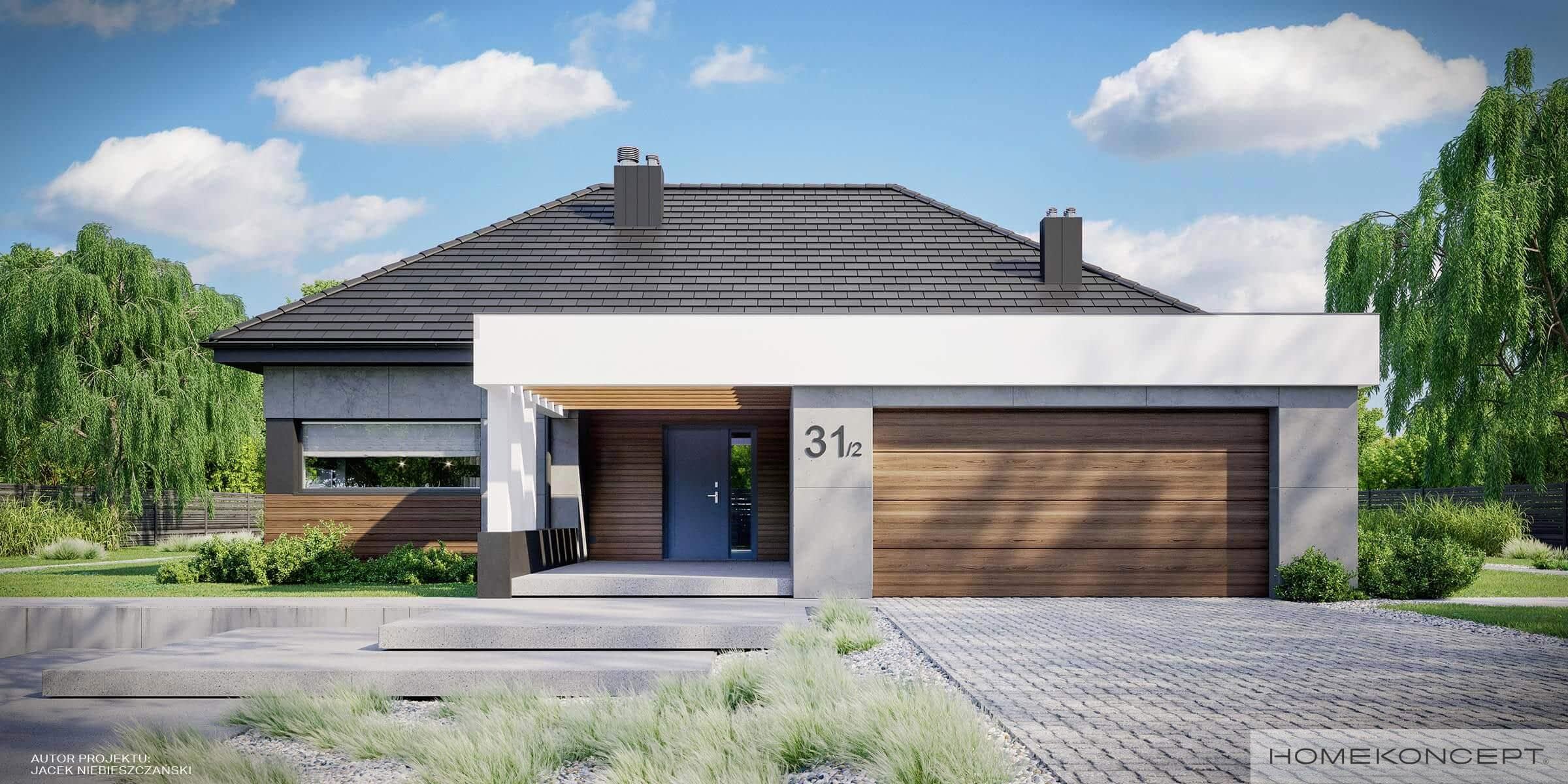

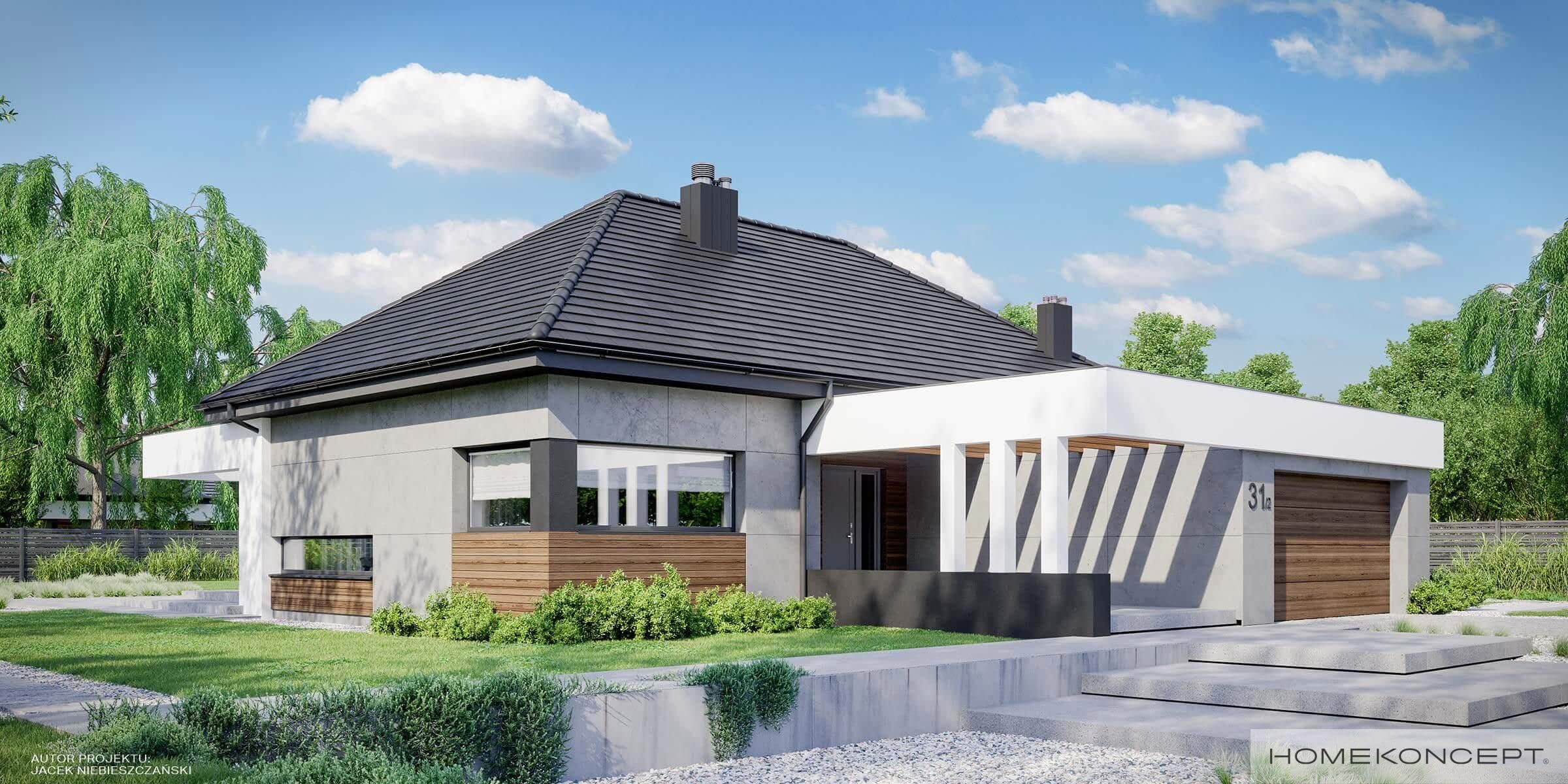

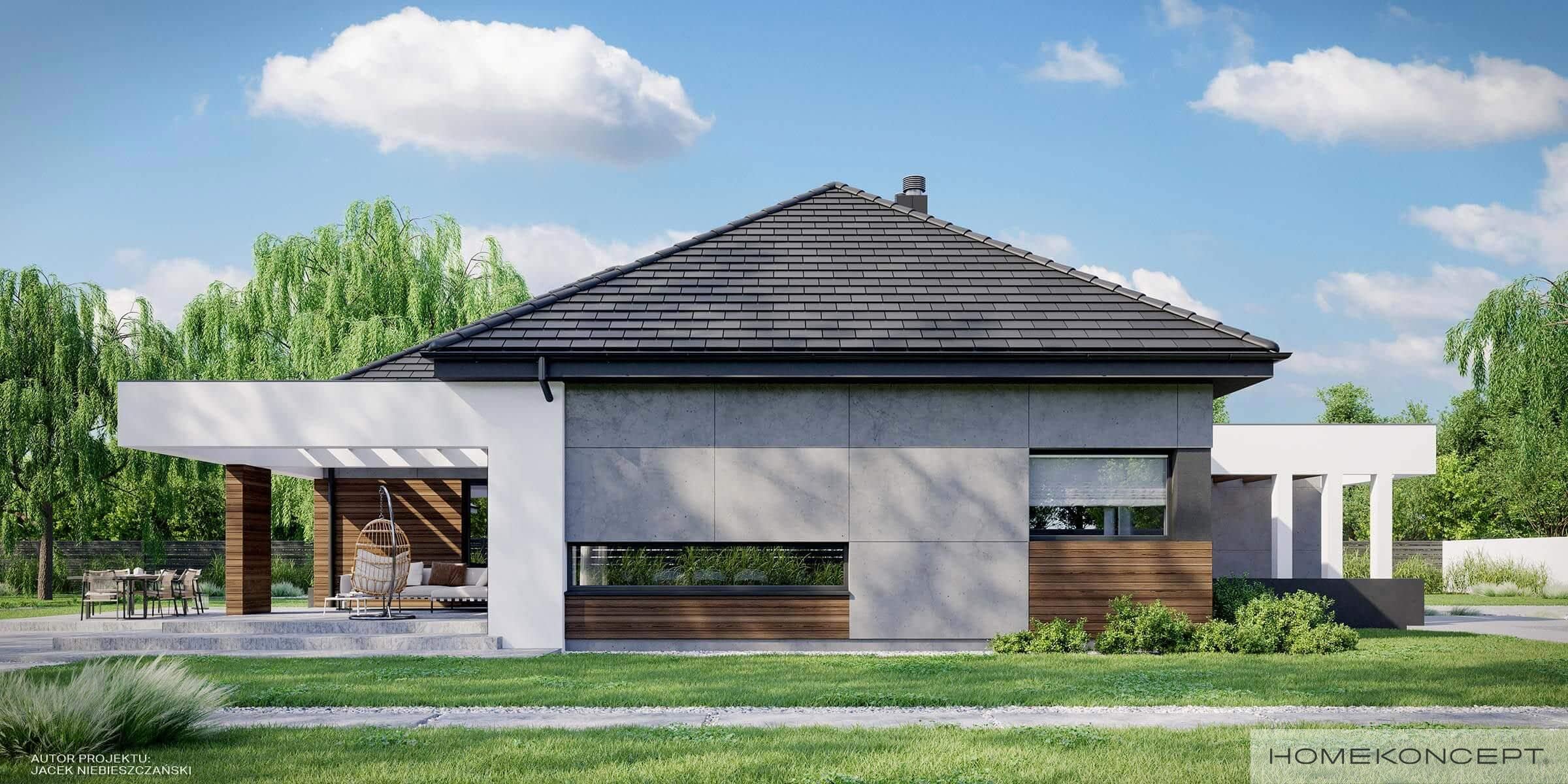

Wygląd

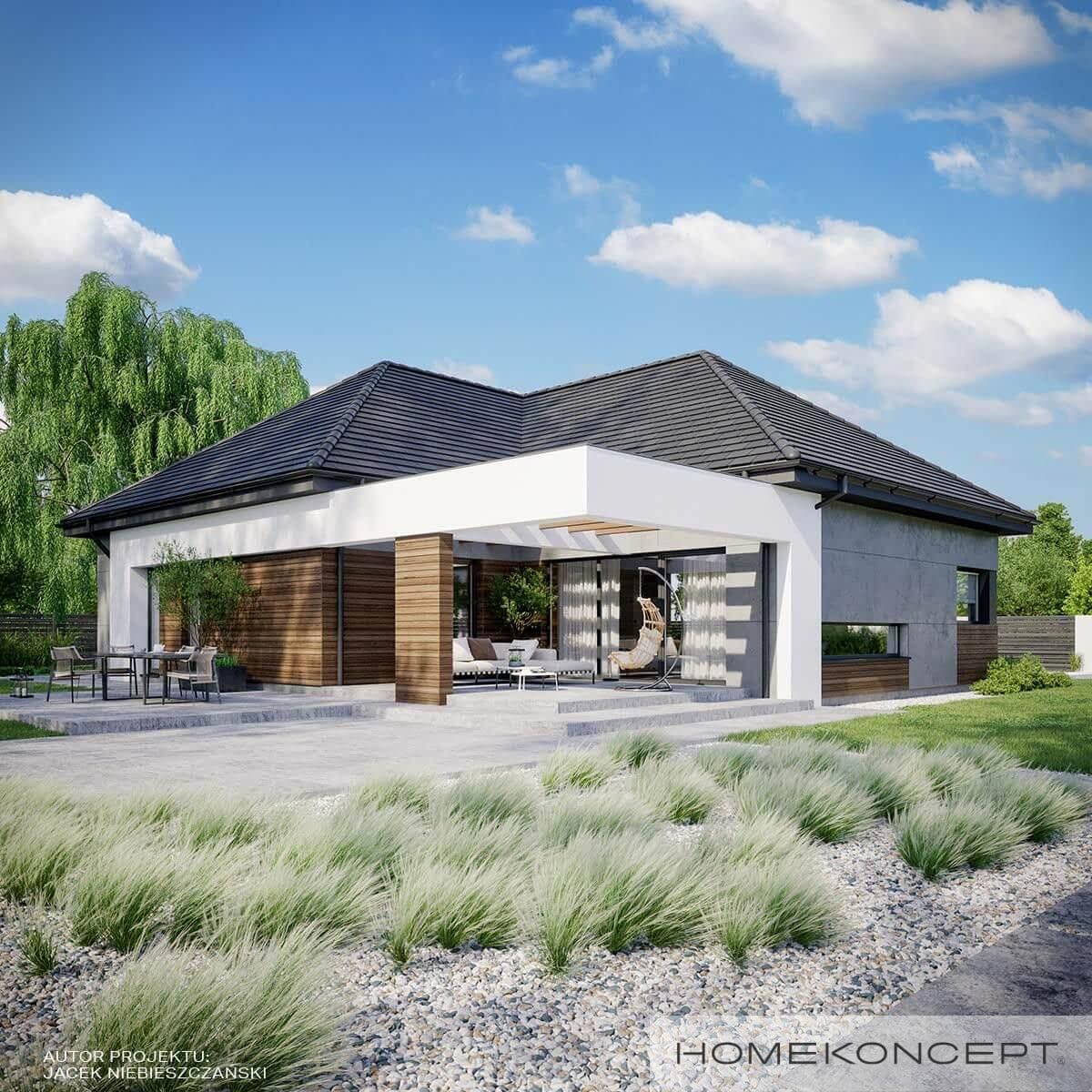

Elewacja z płyt betonowych i drewna, białe belkowanie i wejście osłonięte drewnianą pergolą. Dach wielospadowy o nachyleniu 35°.

  • wymiary budynku: 15,8 × 19,8 m
  • minimalna działka: 23,55 × 27,55 m
  • wskaźnik EP: 67,85 kWh/(m²·rok), rekuperacja
  • kominek w salonie

Ile kosztuje budowa?

Według kosztorysu Homekoncept średni koszt stanu surowego zamkniętego to ok. 517 tys. zł, prac wykończeniowych ok. 249 tys. zł, a instalacji ok. 132 tys. zł. To kwoty netto (bez VAT), policzone na średnim krajowym poziomie cen z I kwartału 2024 r. dla budowy systemem zleconym, bez ozdobnych okładzin elewacji. Rzeczywisty koszt będzie inny: zależy od aktualnych cen materiałów i robocizny, regionu, terminu budowy i wybranego standardu, więc traktuj te liczby jako punkt wyjścia do własnej wyceny. Ceny z 2024 r. są już wyraźnie nieaktualne, dziś trzeba liczyć się z wyższymi kosztami.

Zamów projekt HOMEKONCEPT 31 wariant 02 na wbudowie.pl.


Konstrukcja

Strop: żelbetowy, wylewany

Ściany: dwuwarstwowe - pustak ceramiczny 25 cm + styropian Termo Organika 20 cm/wełna mineralna 18 cm

Dach: tradycyjna więźba dachowa pokryta dachówką ceramiczną lub cementową swissporTON

Elewacja: betonowe płyty elewacyjne połączone z tynkiem i drewnem elewacyjnym

Ogrzewanie: gazowe - piec kondensacyjny oraz ogrzewanie podłogowe w salonie, jadalni, kuchni, łazienkach, pralni, garderobie, wiatrołapie i w części komunikacyjnej, tradycyjne grzejniki w pozostałych pomieszczeniach

Wentylacja: mechaniczna z rekuperacją

Rzuty

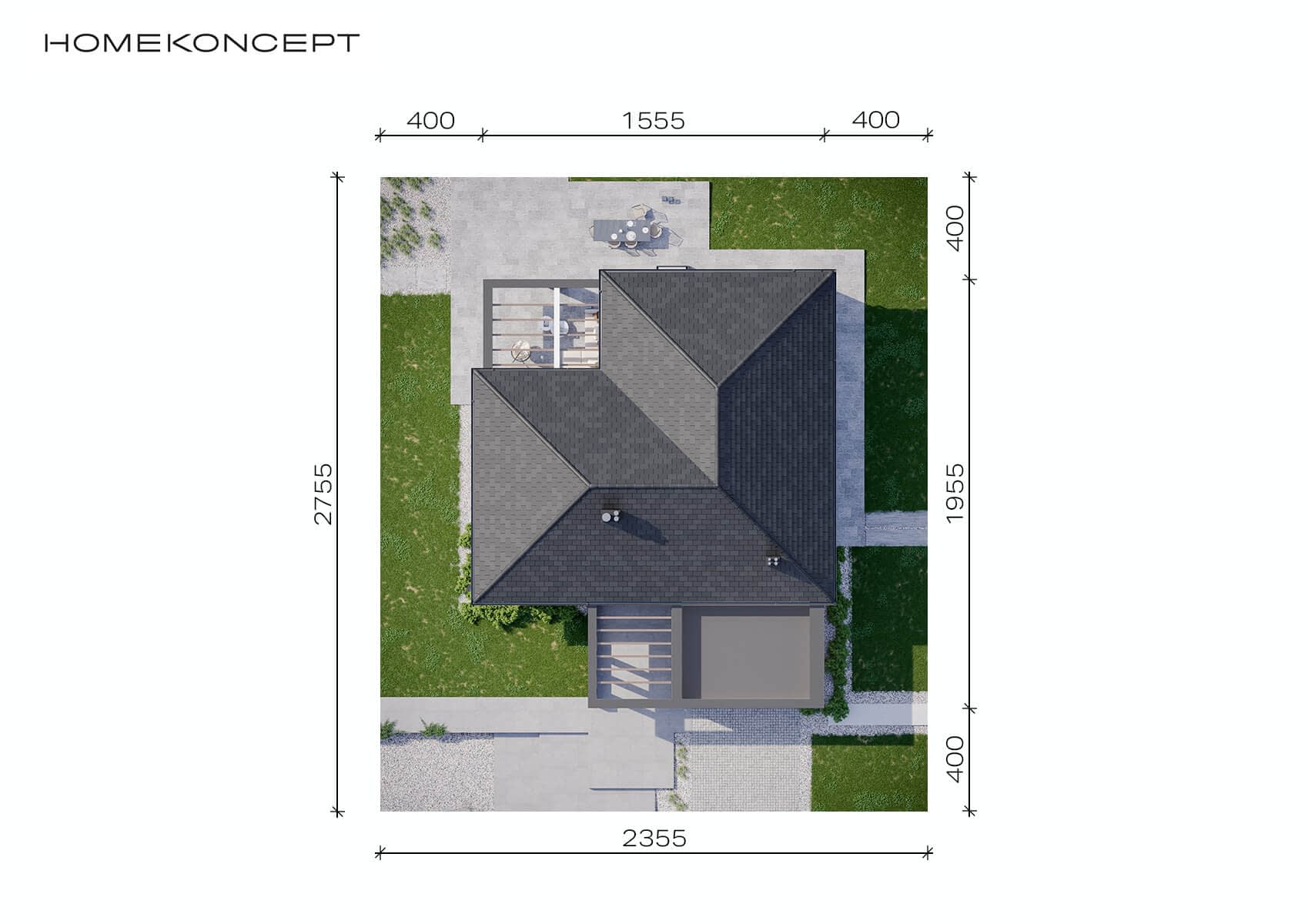

Usytuowanie na działce

Rzut projektu HOMEKONCEPT 31 wariant 02 - Usytuowanie na działce

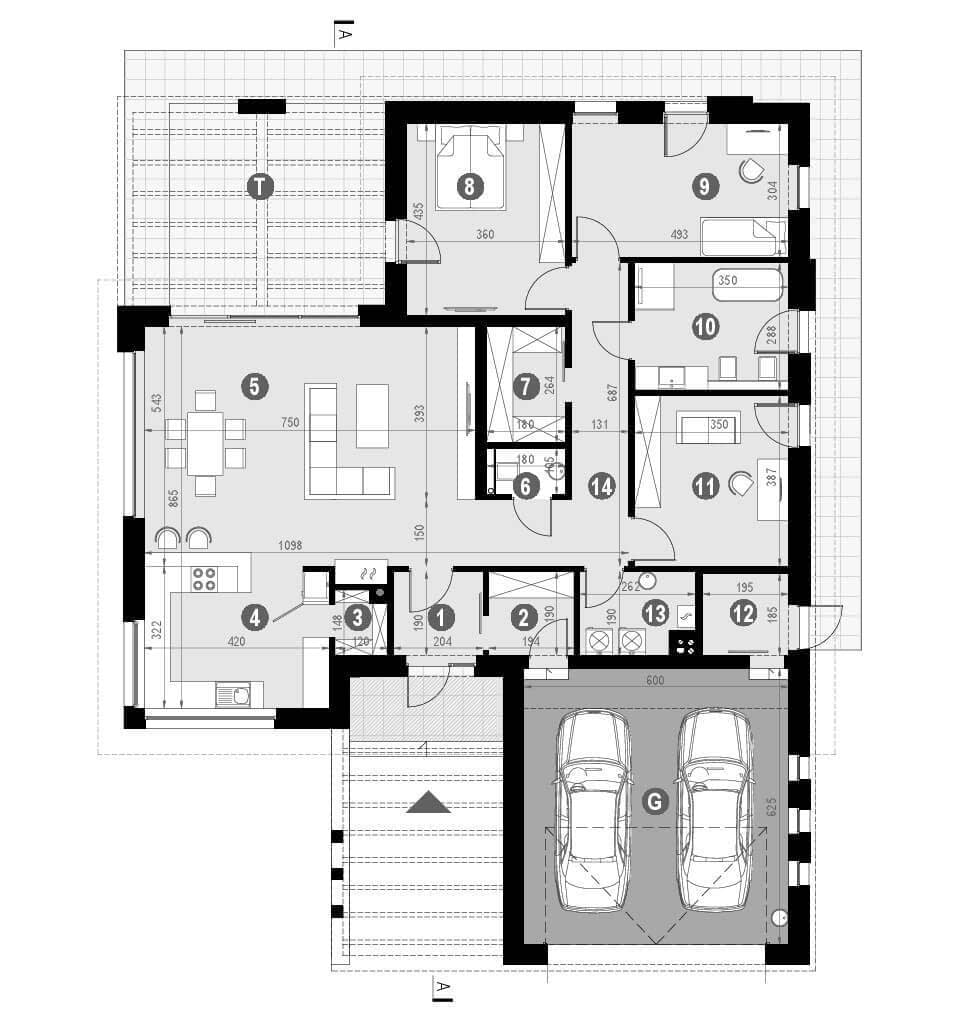

Rzut parteru

  • wiatrołap3.87
  • garderoba3.68
  • spiżarnia1.64
  • kuchnia13.45
  • salon z jadalnią40.72
  • toaleta1.89
  • garderoba4.75
  • sypialnia15.66
  • sypialnia14.98
  • łazienka10.08
  • gabinet13.54
  • pom. gospodarcze3.6
  • kotłownia/pralnia4.64
  • komunikacja12.25
  • garaż37.5
  • taras22.14
Rzut projektu HOMEKONCEPT 31 wariant 02 - Rzut parteru

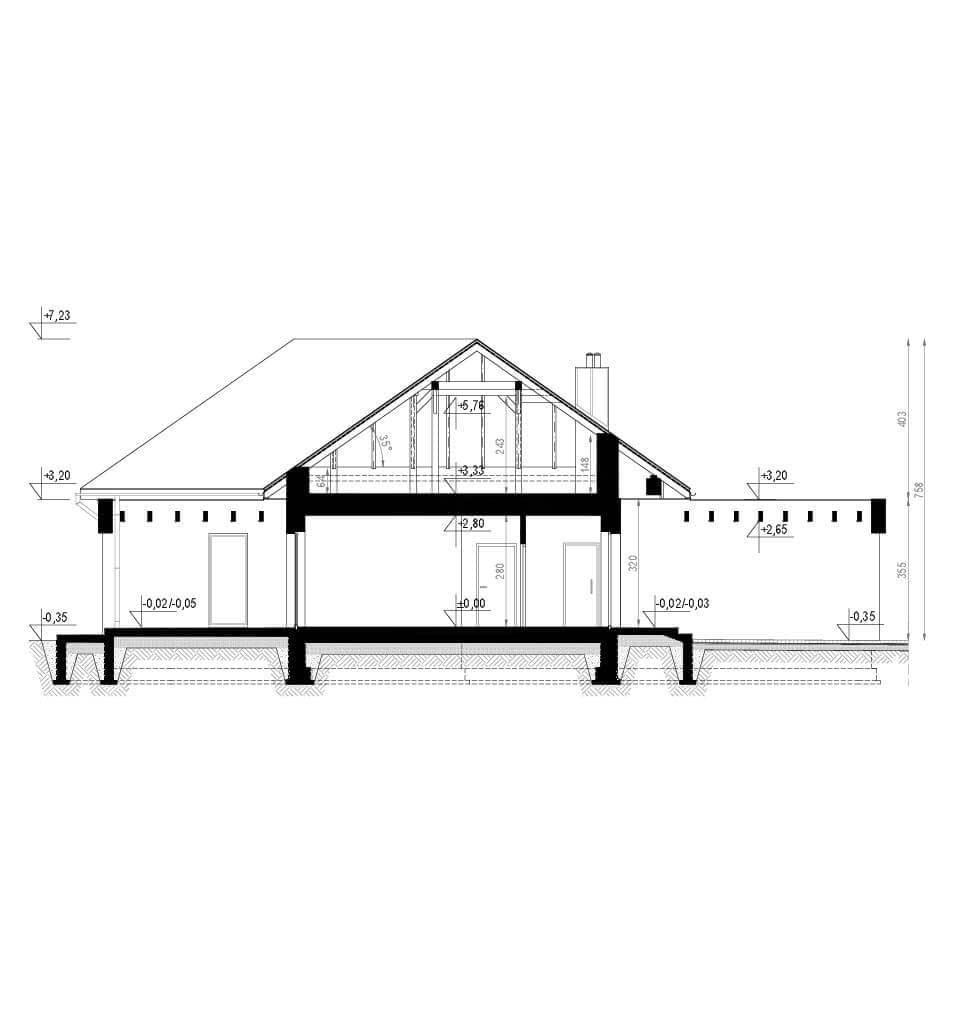

przekrój

  • wysokość budynku7.58
  • wysokość do okapu dachu3.55
Rzut projektu HOMEKONCEPT 31 wariant 02 - przekrój

Dane techniczne

  • Powierzchnia użytkowa144.75 m²
  • KominekTak
  • Liczba łazienek2
  • Powierzchnia dachu279 m²
  • Kubatura1221 m³
  • Długość domu19.8 m
  • Szerokość domu15.8 m
  • Minimalne wymiary działki27.55 x 23.55m
  • GarażDwustanowiskowy
  • Rodzaj dachuWielospadowy
  • Kąt nach. dachu35°

Instalacja grzewcza

  • Instalacja opcjonalna

Zawartość projektu

Trzy egzemplarze projektu, w skład którego wchodzą:

Projekt Architektoniczny:

  • opis techniczny,
  • rzuty poziome poszczególnych kondygnacji (parter, poddasze lub piętro),
  • rzut dachu i więźby dachowej,
  • wszystkie niezbędne przekroje przez całość oraz charakterystyczne fragmenty budynku,
  • opisy przegród,
  • elewacje budynku wraz ze szczegółowym opisem i kolorystyką użytych materiałów,
  • wykaz stolarki okiennej i drzwiowej,
  • zestawienie elementów więźby dachowej.

Projekt Techniczny, w skład którego wchodzą:

Projekt Konstrukcji:
  • wyciąg z obliczeń statyczno – wytrzymałościowych,
  • dokumentacja rysunkowa – konstrukcja,
  • zestawienie stali zbrojeniowej.
Projekt wewnętrznych instalacji sanitarnych i gazowych:
  • opis techniczny instalacji centralnego ogrzewania wraz z obliczeniami,
  • charakterystyka energetyczna budynku,
  • analiza porównawcza dla alternatywnego systemu ogrzewania,
  • opis techniczny instalacji wodno-kanalizacyjnej oraz instalacji gazowej,
  • dokumentacja rysunkowa – instalacje sanitarne i gazowe.
Projekt wewnętrznych instalacji elektrycznych:
  • opis techniczny instalacji elektrycznych,
  • dokumentacja rysunkowa – instalacje elektryczne,
  • rzuty kondygnacji – rozmieszczenie instalacji elektrycznej,
  • schemat tablicy bezpiecznikowej,
  • instalacja odgromowa.

Standardowy zakres zmian obejmuje:

    • zmiana materiałów ściennych i izolacyjnych – przy zachowaniu odpowiedniej wytrzymałości i ciepłochronności,
    • zmiana rodzaju stropów przy zachowaniu układu konstrukcyjnego oraz wymaganej wytrzymałości oraz izolacji akustycznej,
    • zmiana materiałów wykończeniowych: posadzek, tynków, pokrycia dachu, izolacji przy zachowaniu niezbędnych parametrów wytrzymałości oraz parametrów przenikania ciepła,
    • zmiana kolorystyki i wykończenia elewacji,
    • zmiana zewnętrznych wymiarów budynku w granicach do 5% z zachowaniem wymiarów rozpiętości konstrukcji wynikających ze zmian materiałowych konstrukcji i izolacji termicznej ścian zewnętrznych,
    • zmiana wymiarów fundamentów wynikająca z dostosowania obiektu do warunków gruntowych i głębokości przemarzania gruntu oraz zmiana ław na płytę fundamentową
    • zmiana wymiarów przekrojów lub rozstawu elementów więźby dachowej wynikająca z dostosowania konstrukcji dachu budynku do odpowiedniej strefy obciążenia śniegiem i wiatrem,
    • zmiana kąta nachylenia połaci dachu max. o 10° oraz wysięgu okapów,
    • zmiana wielkości i kształtu tarasu lub rezygnacja z niego,
    • zmiana rozwiązań funkcjonalnych wewnątrz budynku polegająca na przesunięciu lub likwidacji ścian działowych,
    • zmiana lokalizacji, ilości i kształtu okien oraz drzwi przy zachowaniu charakteru i estetyki elewacji oraz wymaganej izolacyjności,
    • wprowadzenie częściowego lub całkowitego podpiwniczenia budynku – po dokonaniu dodatkowych obliczeń konstrukcyjnych,
    • zmiany w projektach instalacji wodno-kanalizacyjnej, gazowej, c.o., elektrycznej, przy zachowaniu obowiązujących norm i przepisów, a wynikające ze zmian materiałowych, typów dobranych urządzeń i dostępności mediów na działce budowlanej,
    • zmiana sposobu wentylacji budynku z wentylacji grawitacyjnej na wentylację mechaniczną (lub odwrotnie) oraz zmiana źródła ciepła po dokonaniu dodatkowych opracowań.

Dodatki

Bezpłatne dodatki

Gratis

Zestaw umów

Gratis

Zmiany w projekcie

Gratis

Tablica budowy

Gratis

Dziennik budowy

Płatne dodatki

Kosztorys inwestorski

590 zł

Dodatkowy egzemplarz projektu

590 zł

Projekt ogrzewania pompą ciepła

890 zł

Projekt szamba

450 zł

Projekt wentylacji grawitacyjnej

550 zł

Pakiet HOME

1 869 zł890 zł

Pakiet PREMIUM

3 754 zł1 790 zł

Rysunki elewacji w DWG

590 zł

Pliki DWG do adaptacji

1 690 zł

Pliki DWG dla architekta wnętrz

590 zł

Projekt kominka z płaszczem wodnym

550 zł
