HomeKONCEPT-32

4 600 zł

Projekt domu HomeKONCEPT-32

Autor projektu:HOMEKONCEPT
Gratis do projektów: zestaw umów, zgoda na zmiany w projekcie. Darmowa dostawa za 0 zł.
4 600 zł
Zadaj pytanie
  • Typ projektuWolnostojący
  • StylNowoczesny
  • Powierzchnia użytkowa129.64 m²
  • KondygnacjeParterowy
  • GarażJednostanowiskowy
  • DachWielospadowy
  • Odbicie lustrzaneTak
  • Czas realizacjimax. czas realizacji 21 dni
  • Zobacz więcej >

Zadzwoń do konsultanta

Godziny pracy: Pon. - Pt.8:00 - 16:00

Opis

Zgodność z WT 2021 i Eurokodami

Ze względu na dostosowywanie projektu do standardu WT 2021, czas realizacji może się różnić od standardowego.

Skontaktuj się z nami aby poznać szczegóły dotyczące wybranego projektu.

Opis projektu

HomeKONCEPT-32 to najmniejsza wersja naszego szczególnego projektu – HomeKONCEPT-26, przeznaczony dla nielicznej rodziny. Niezwykle funkcjonalne wnętrze, zaprojektowane na niewielkiej powierzchni, zostało w wyraźny i przemyślany sposób podzielone na dzienną i intymną strefę mieszkalną. Do dyspozycji domowników przewidziano dwie sypialnie oraz gabinet. Dodatkowo w projekcie wygospodarowano miejsce dla pomieszczeń takich jak: pralnia, spiżarnia czy garderoba przy dużej sypialni.

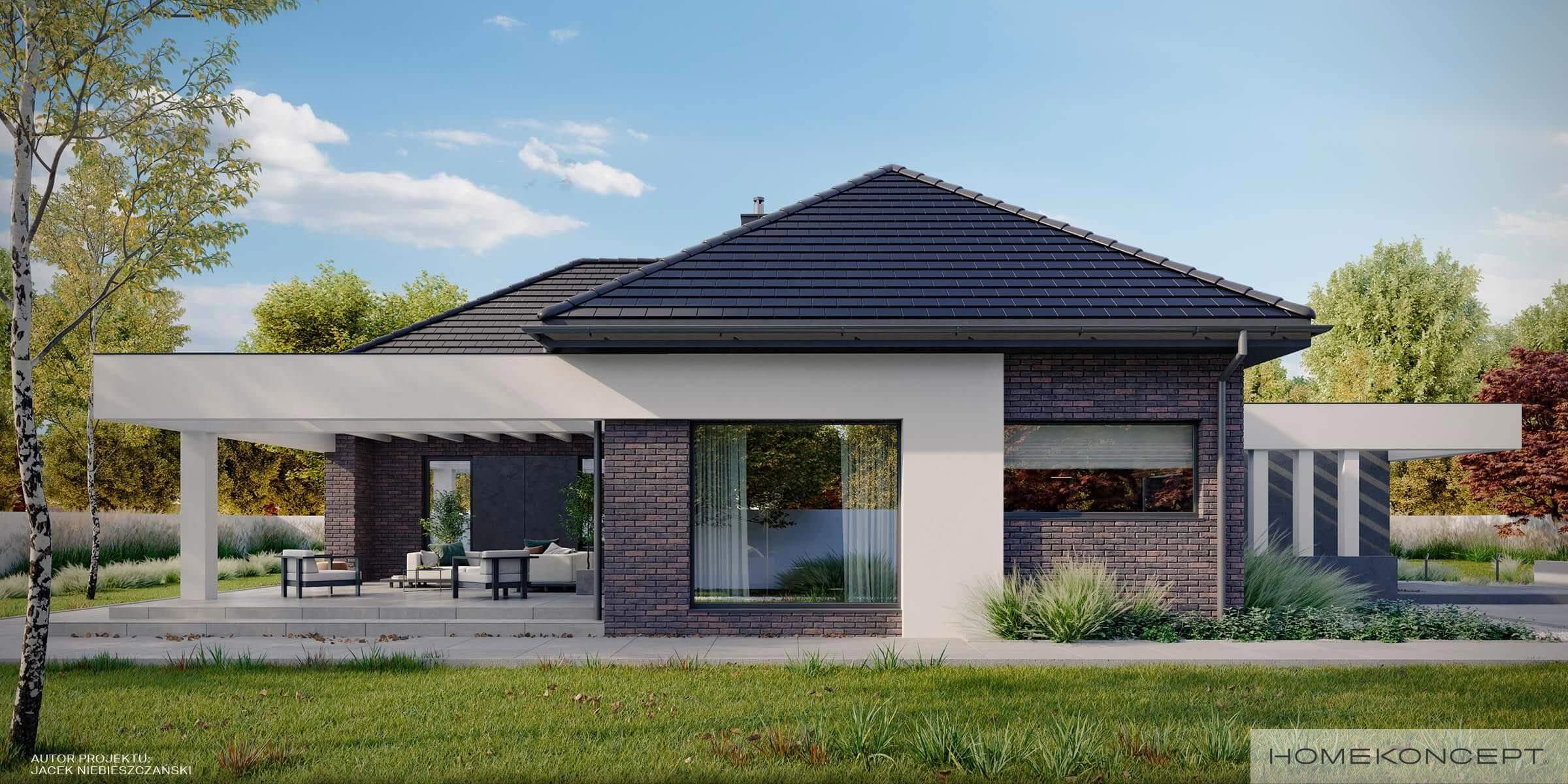

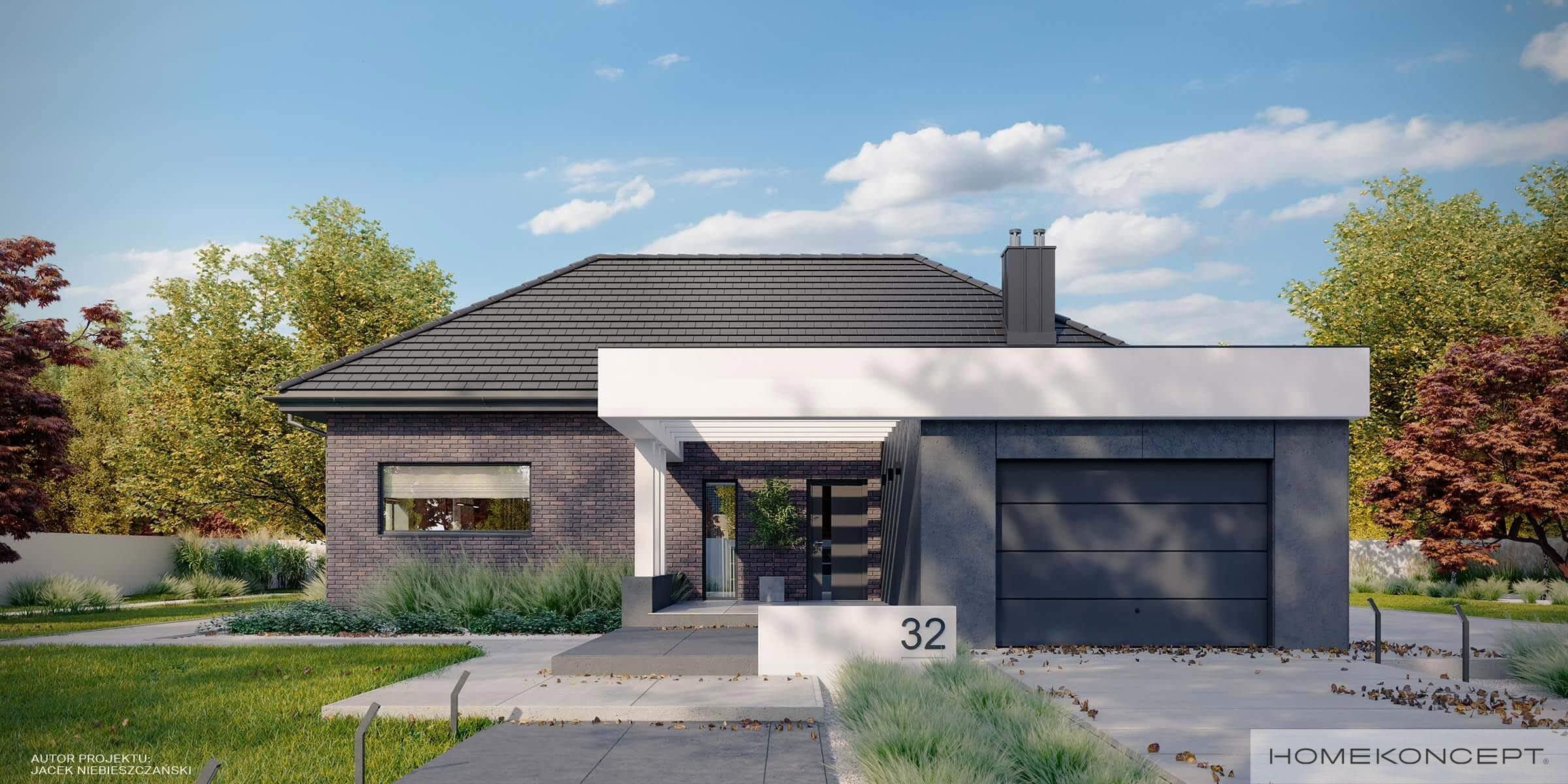

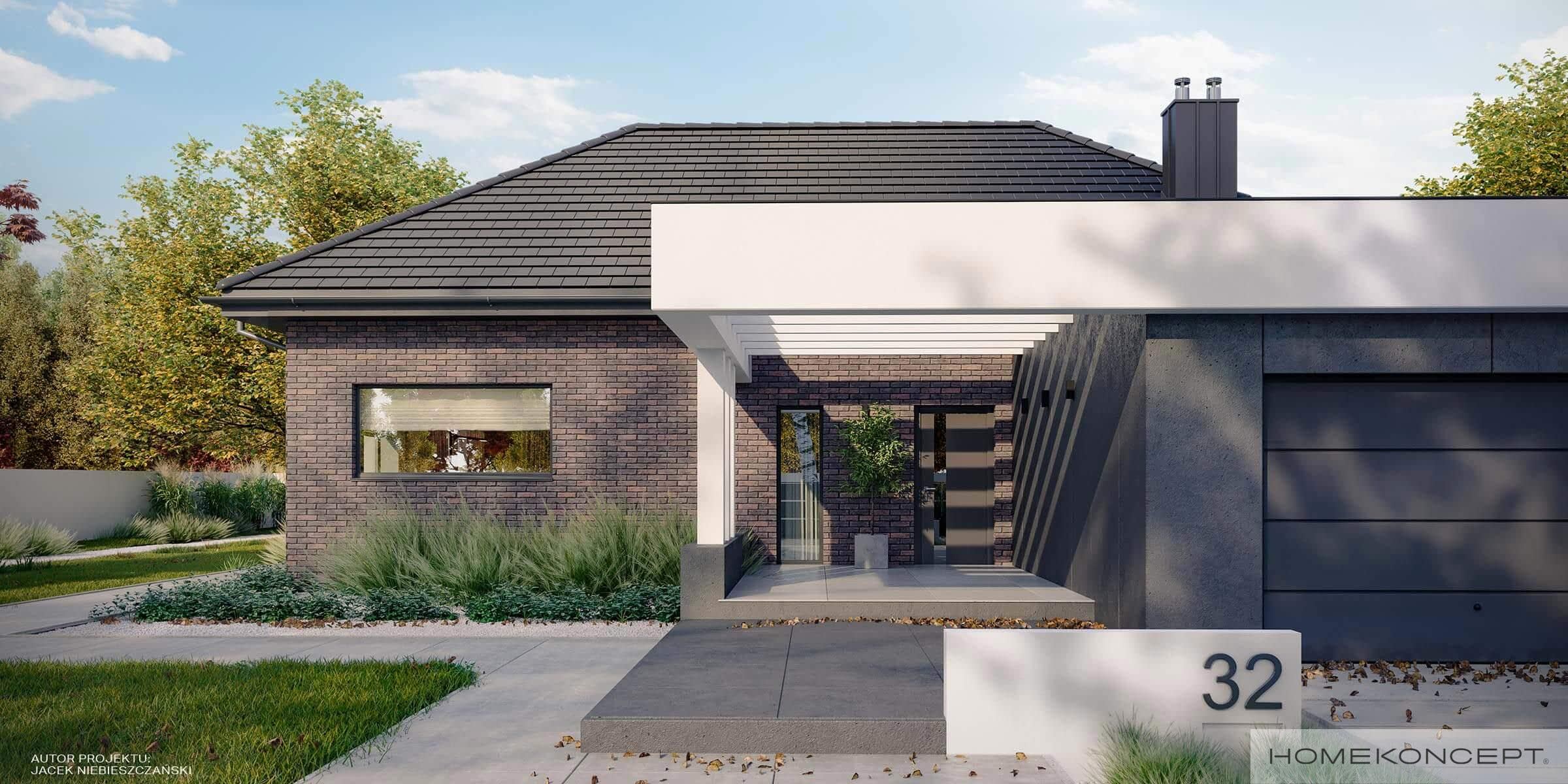

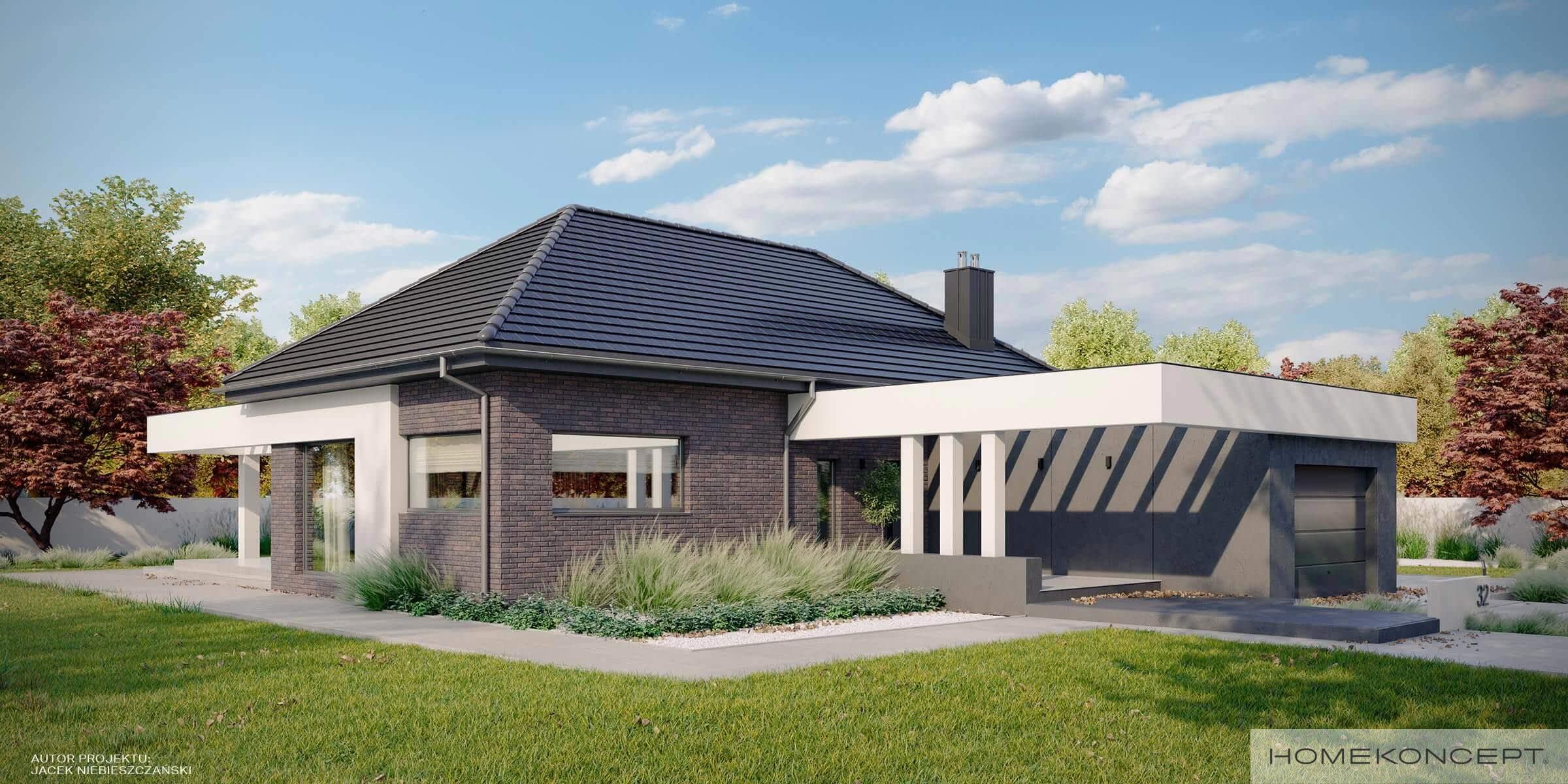

W projekcie pozostawiono to, co najważniejsze w jego pierwowzorze, zatem: przeszklenia sprawiające, że wnętrze przepełnia naturalne światło, oraz unikalne rozwiązanie elewacji. W projekcie HomeKONCEPT-32 ciemna deska elewacyjna skomponowana z jasnym kamieniem przyozdabia jednostanowiskowy garaż. Całość zewnętrznej wizualizacji dopełnia geometryczny biały detal, nietypowe belkowania nad wejściem, oraz duży i przytulny taras.





Konstrukcja

TechnologiaOpis
FundamentyTradycyjne - na ławach fundamentowych
ŚcianyDwuwarstwowe - pustak ceramiczny 25 cm + styropian 20 cm/wełna mineralna 17 cm
StropyŻelbetowe wylewane
DachTradycyjna więźba dachowa pokryta dachówką ceramiczną lub cementową
ElewacjaBetonowe płyty elewacyjne połączone z drewnem i tynkiem
OgrzewanieGazowe - piec kondensacyjny. Ogrzewanie podłogowe w kuchni, jadalni, salonie, łazienkch, pralni, wiatrołapie i części komunikacyjnej oraz tradycyjne grzejniki w pozostałych pomieszczeniach.
WentylacjaMechaniczna z rekuperacją

Rzuty

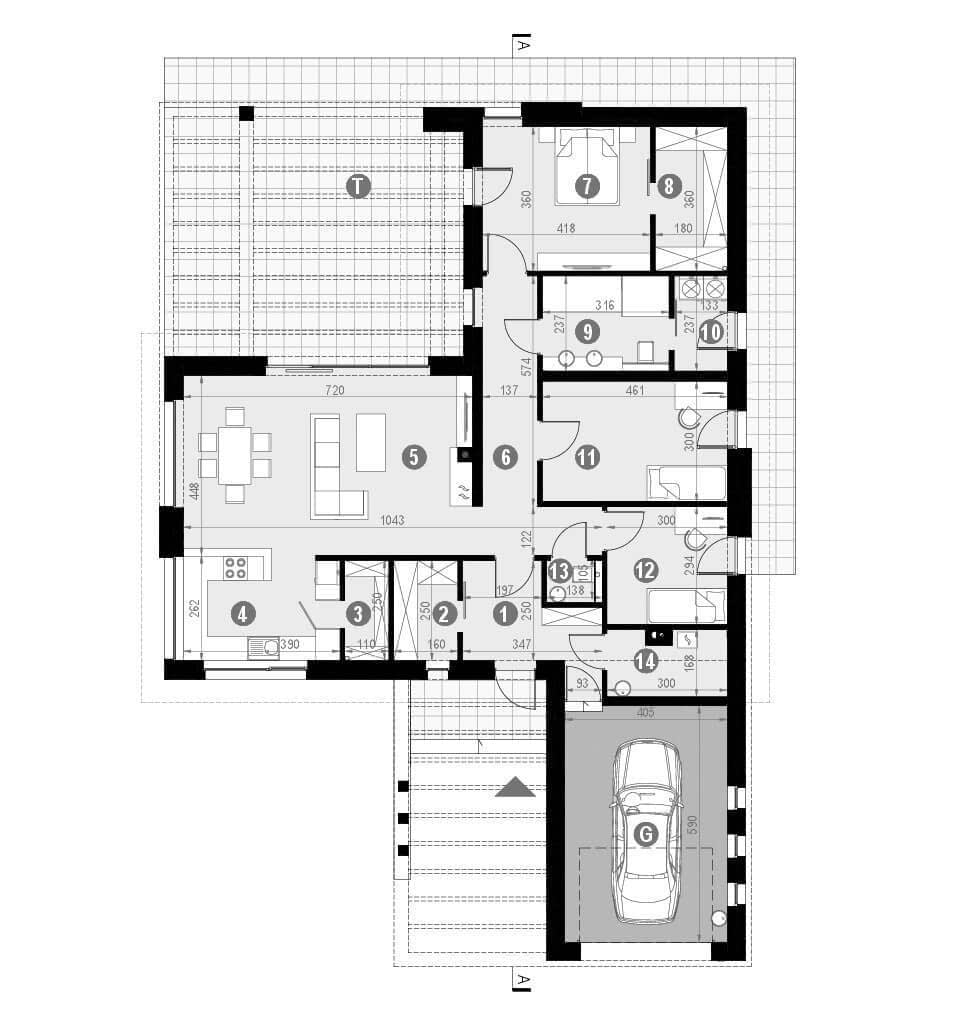

Rzut parteru

Rzut projektu HomeKONCEPT-32 - Rzut parteru

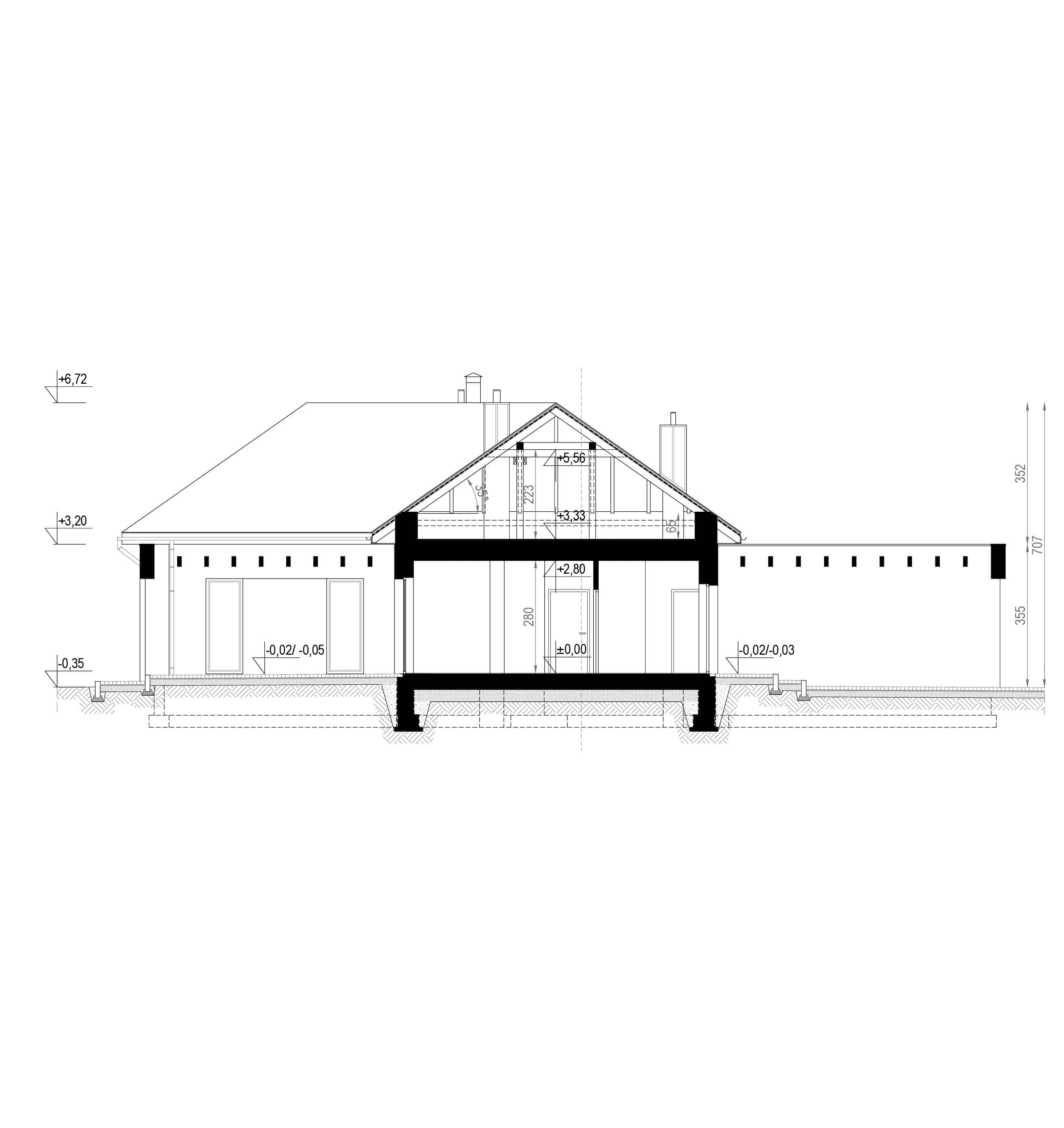

Przekrój

Rzut projektu HomeKONCEPT-32 - Przekrój

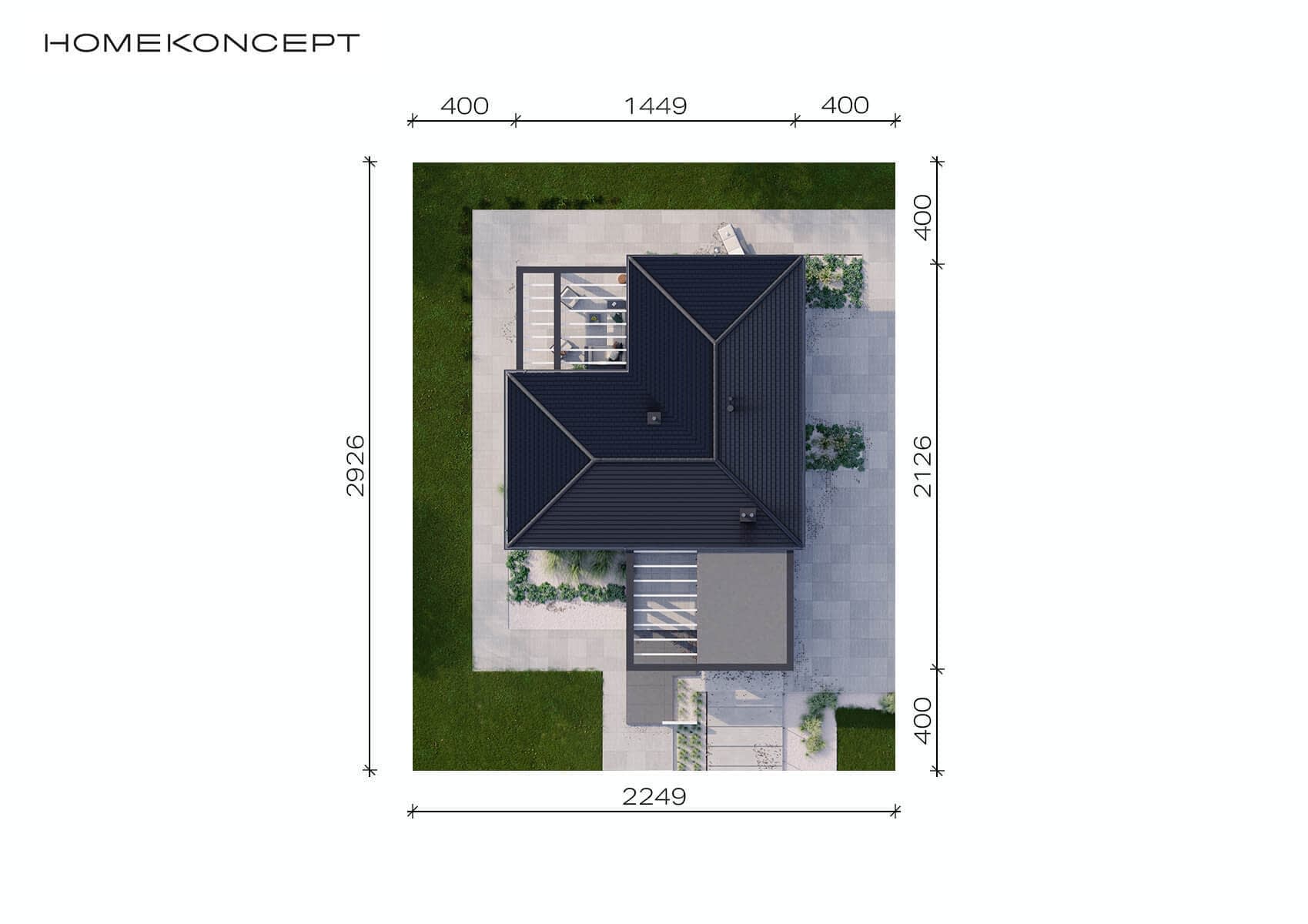

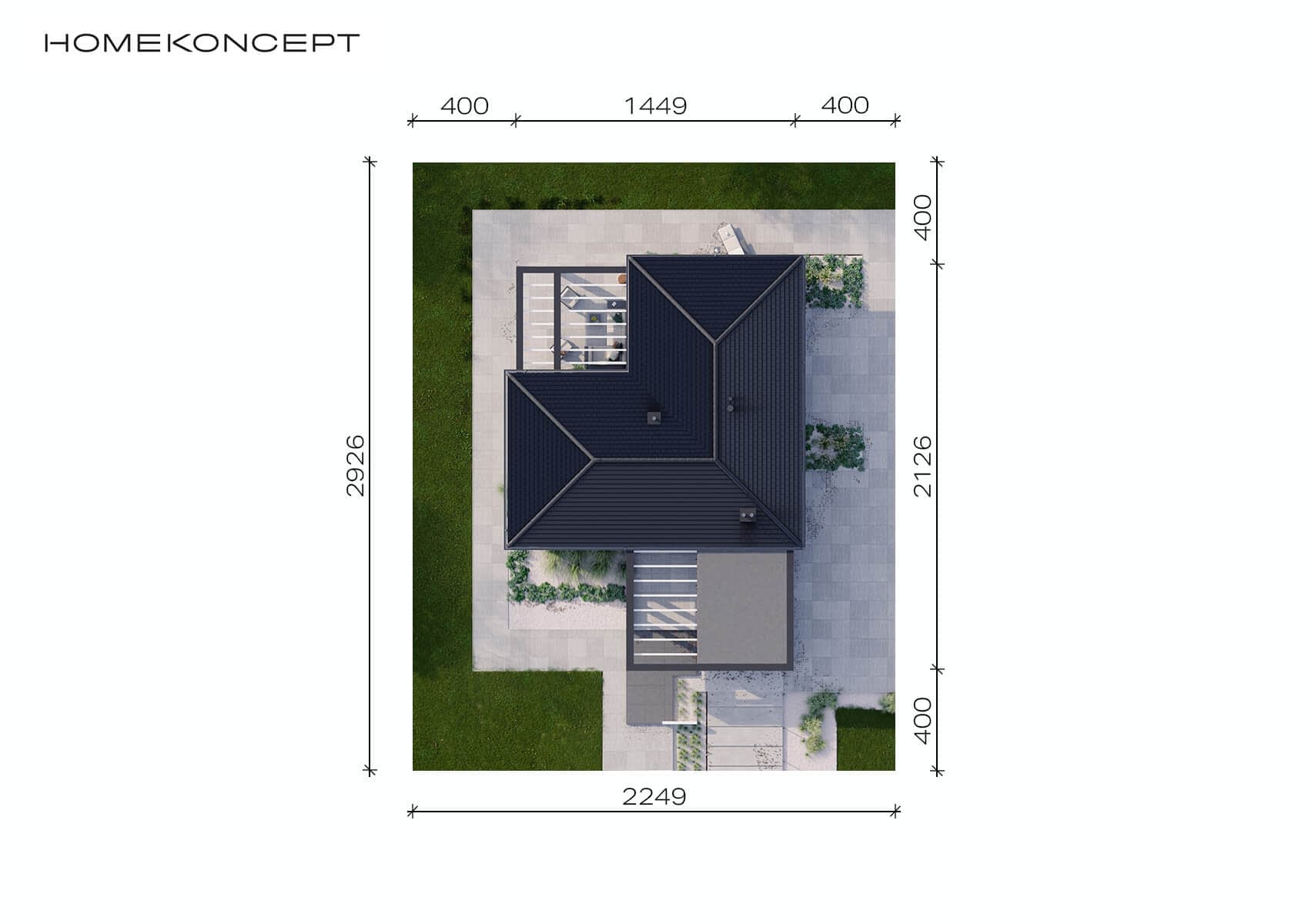

Usytuowanie na działce

Rzut projektu HomeKONCEPT-32 - Usytuowanie na działce

Rzut - lustro

Rzut projektu HomeKONCEPT-32 - Rzut - lustro

Przekrój -lustro

Rzut projektu HomeKONCEPT-32 - Przekrój -lustro

Dane techniczne

  • Powierzchnia użytkowa129.64 m²
  • Powierzchnia zabudowy195.96 m²
  • Liczba łazienek2
  • Liczba pokoi3
  • Powierzchnia dachu246 m²
  • Kubatura994 m³
  • Wysokość domu7.04 m
  • Minimalne wymiary działki22.49 x 29.26m
  • GarażJednostanowiskowy
  • Rodzaj dachuWielospadowy

Instalacja grzewcza

  • Instalacja opcjonalna

Zawartość projektu

Projekt jest podzielony na dwie osobne części, dostępne w trzech egzemplarzach każda

Projekt architektoniczno-budowlany:
I / szczegółowy opis projektu;
II / część rysunkowa (rzuty, przekroje, elewacje, zestawienia stolarki i więźby).

Projekt techniczny:
I / rozwiązania konstrukcyjno-materiałowe wewnętrznych i zewnętrznych przegród budowlanych;
II/ projekt konstrukcji – szczegółowy opis wraz z częścią rysunkową;
III/ projekt wewnętrznych instalacji sanitarnych i gazowych – szczegółowy opis wraz z częścią rysunkową;
IV/ projekt wewnętrznych instalacji elektrycznych – szczegółowy opis wraz z częścią rysunkową.

Dodatkowo:
Charakterystyka energetyczna (jeśli dotyczy) – dołączona do projektu technicznego.
Dopuszczalne zmiany w projekcie niewymagające zgody projektanta – znajdują się w obydwu częściach projektu.

Standardowy zakres zmian obejmuje:

  • Zmiana materiałów ściennych i izolacyjnych – przy zachowaniu odpowiedniej wytrzymałości i ciepłochronności,
  • Zmiana rodzaju stropów przy zachowaniu układu konstrukcyjnego oraz wymaganej wytrzymałości oraz izolacji akustycznej,
  • Zmiana materiałów wykończeniowych: posadzek, tynków, pokrycia dachu, izolacji przy zachowaniu niezbędnych parametrów wytrzymałości oraz parametrów przenikania ciepła,
  • Zmiana kolorystyki i wykończenia elewacji,
  • Zmiana zewnętrznych wymiarów budynku w granicach do 5% z zachowaniem wymiarów rozpiętości konstrukcji wynikających ze zmian materiałowych konstrukcji i izolacji termicznej ścian zewnętrznych,
  • Zmiana wymiarów fundamentów wynikająca z dostosowania obiektu do warunków gruntowych i głębokości przemarzania gruntu oraz zmiana ław na płytę fundamentową
  • Zmiana wymiarów przekrojów lub rozstawu elementów więźby dachowej wynikająca z dostosowania konstrukcji dachu budynku do odpowiedniej strefy obciążenia śniegiem i wiatrem,
  • Zmiana kąta nachylenia połaci dachu max. o 10° oraz wysięgu okapów,
  • Zmiana wielkości i kształtu tarasu lub rezygnacja z niego,
  • Zmiana rozwiązań funkcjonalnych wewnątrz budynku polegająca na przesunięciu lub likwidacji ścian działowych,
  • Zmiana lokalizacji, ilości i kształtu okien oraz drzwi przy zachowaniu charakteru i estetyki elewacji oraz wymaganej izolacyjności,
  • Wprowadzenie częściowego lub całkowitego podpiwniczenia budynku – po dokonaniu dodatkowych obliczeń konstrukcyjnych,
  • Zmiany w projektach instalacji wodno-kanalizacyjnej, gazowej, c.o., elektrycznej, przy zachowaniu obowiązujących norm
    i przepisów, a wynikające ze zmian materiałowych, typów dobranych urządzeń i dostępności mediów na działce budowlanej,
  • Zmiana sposobu wentylacji budynku z wentylacji grawitacyjnej na wentylację mechaniczną (lub odwrotnie) oraz zmiana źródła ciepła po dokonaniu dodatkowych opracowań.

Dodatki

Bezpłatne dodatki

Gratis

Zestaw umów

Gratis

Zmiany w projekcie

Gratis

Tablica budowy

Gratis

Dziennik budowy

Płatne dodatki

Kosztorys inwestorski

350 zł

Dodatkowy egzemplarz projektu

390 zł

Projekt ogrzewania pompą ciepła

800 zł

Projekt szamba

300 zł

Projekt ogrzewania podłogowego

400 zł

Projekt kominka z płaszczem wodnym

300 zł

Projekt wentylacji mechanicznej

500 zł

Projekt kotłowni na paliwo stałe

350 zł

Projekt wentylacji grawitacyjnej

400 zł

Projekt ogrodu

2 500 zł

Pakiet HOME

1 194 zł490 zł

Pakiet PREMIUM

2 644 zł990 zł

Pakiet PREMIUM +

5 144 zł2 990 zł
