HomeKONCEPT-36

4 600 zł

Projekt domu HomeKONCEPT-36

Autor projektu:HOMEKONCEPT
Gratis do projektów: zestaw umów, zgoda na zmiany w projekcie. Darmowa dostawa za 0 zł.
4 600 zł
Zadaj pytanie
  • Typ projektuWolnostojący
  • StylNowoczesny
  • Powierzchnia użytkowa125.8 m²
  • KondygnacjeParterowy
  • GarażDwustanowiskowy
  • DachWielospadowy
  • Odbicie lustrzaneTak
  • Czas realizacjimax. czas realizacji 21 dni
  • Zobacz więcej >

Zadzwoń do konsultanta

Godziny pracy: Pon. - Pt.8:00 - 16:00

Opis

Zgodność z WT 2021 i Eurokodami

Ze względu na dostosowywanie projektu do standardu WT 2021, czas realizacji może się różnić od standardowego.

Skontaktuj się z nami aby poznać szczegóły dotyczące wybranego projektu.

Opis projektu

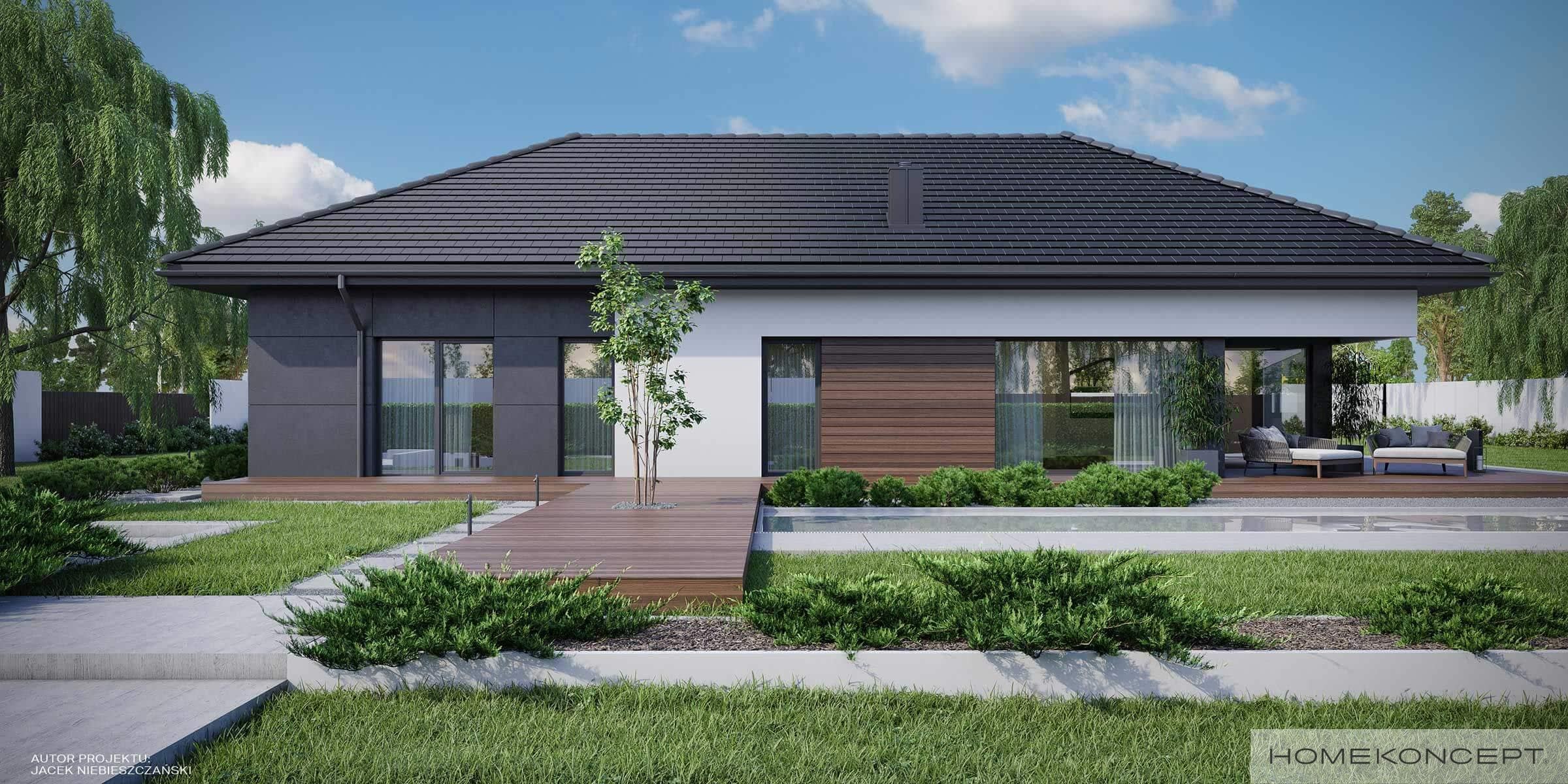

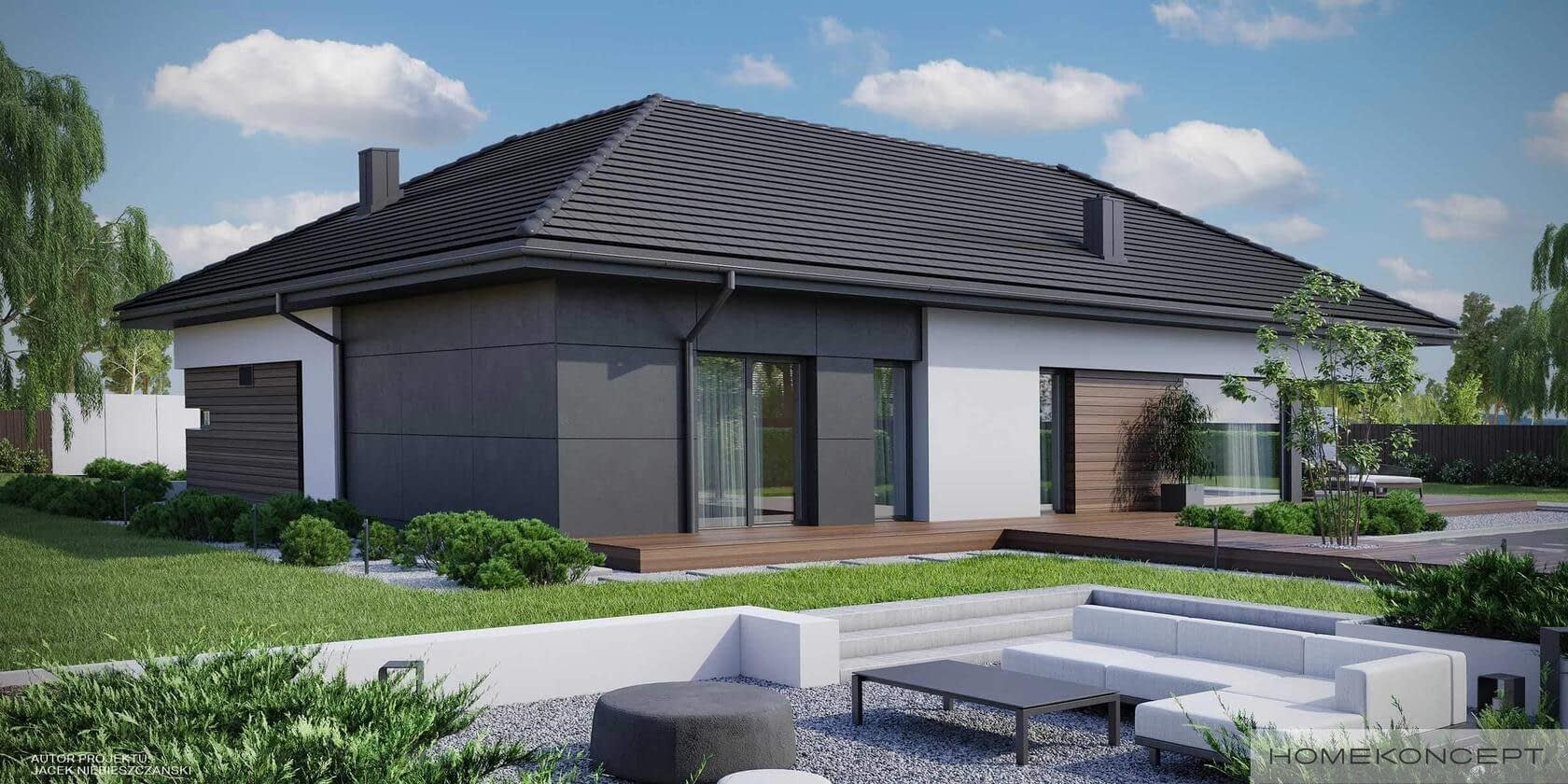

HomeKONCEPT-36 jest doskonałą propozycją dla osób szukających niewielkiego domu parterowego z nowoczesną aranżacją elewacji oraz wygodnym układem pomieszczeń. Duże przeszklenia części dziennej idealnie doświetlają pomieszczenia i otwierają dom na ogród. Na zewnątrz budynek został wykończony płytami elewacyjnymi, okładziną drewnianą oraz tynkiem. Wejście do budynku zostało ozdobione unikalnym belkowaniem, charakterystycznym dla kolekcji domów parterowych HomeKONCEPT.

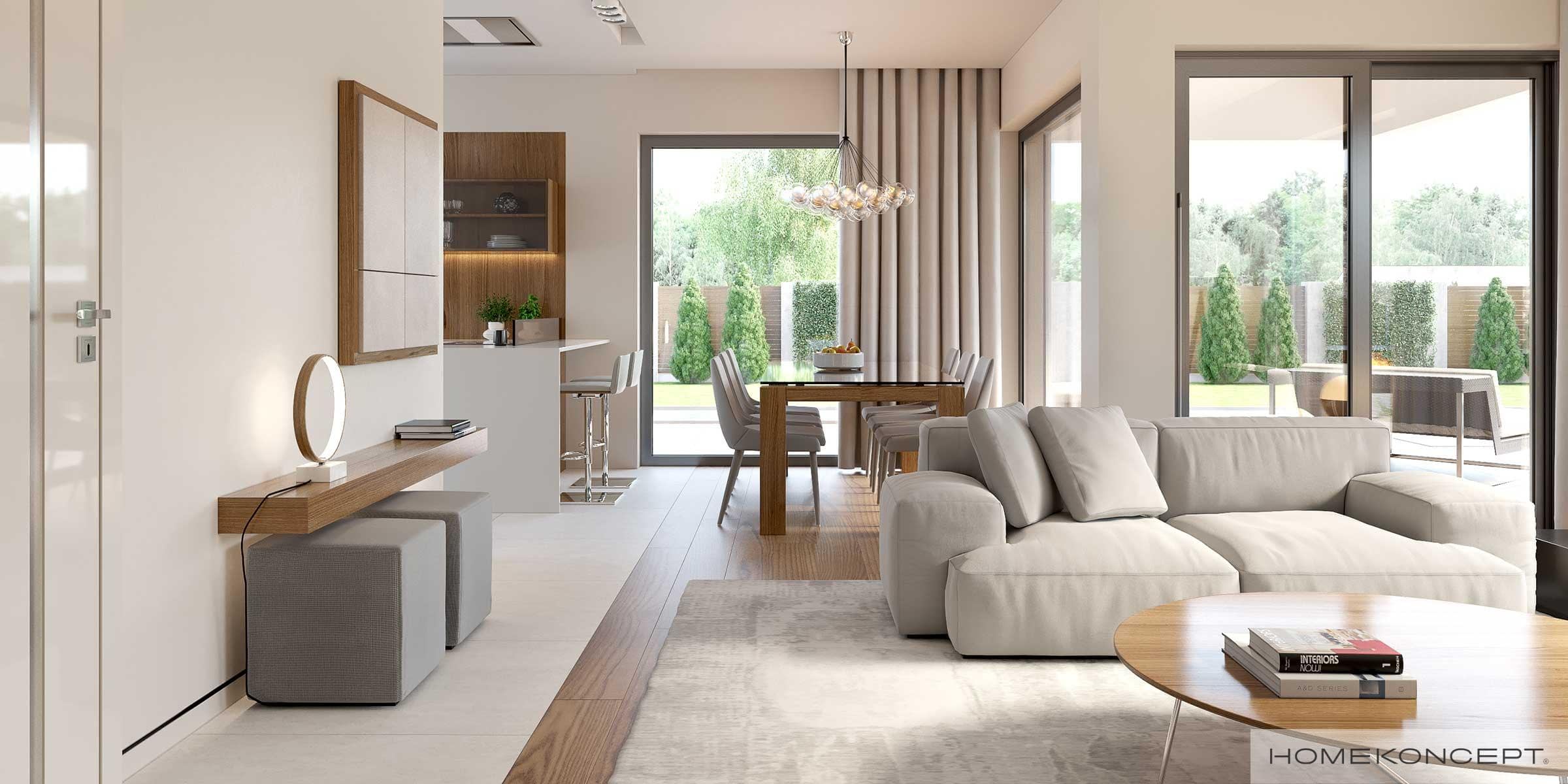

Wnętrze HomeKONCEPT-36 zostało zaprojektowane z myślą o 4-osobowej rodzinie. Przestronna część dzienna to przede wszystkim jasny salon ze strefą TV i kominkiem oraz jadalnia z wyjściem na taras. Obszerna kuchnia została oddzielona od jadalni praktycznym blatem śniadaniowym. Przy kuchni znajduje się niewielka spiżarnia. W części nocnej do dyspozycji domowników są 3 wygodne sypialnie z wyjściami na taras oraz duża łazienka i dodatkowa toaleta z prysznicem. Układ funkcjonalny domu uzupełnia garaż mieszczący 2 samochody, pomieszczenie gospodarcze oraz obszerna kotłownia gazowa z pralnią. Dom został zaprojektowany w standardzie energooszczędnym.




Konstrukcja

TechnologiaOpis
FundamentyTradycyjne - na ławach fundamentowych
ŚcianyDwuwarstwowe - pustak ceramiczny 25 cm + styropian 20 cm/wełna mineralna 18 cm
StropŻelbetowy wylewany
DachTradycyjna więźba dachowa pokryta dachówką ceramiczną lub cementową
ElewacjaPłyty elewacyjne połączone z drewnem i tynkiem
OgrzewanieGazowe - piec kondensacyjny. Ogrzewanie podłogowe w salonie, kuchni, jadalni, łazience, toalecie, pralni, wiatrołapie i części komunikacyjnej oraz tradycyjne grzejniki w pozostałych pomieszczeniach.
WentylacjaMechaniczna z rekuperacją

Rzuty

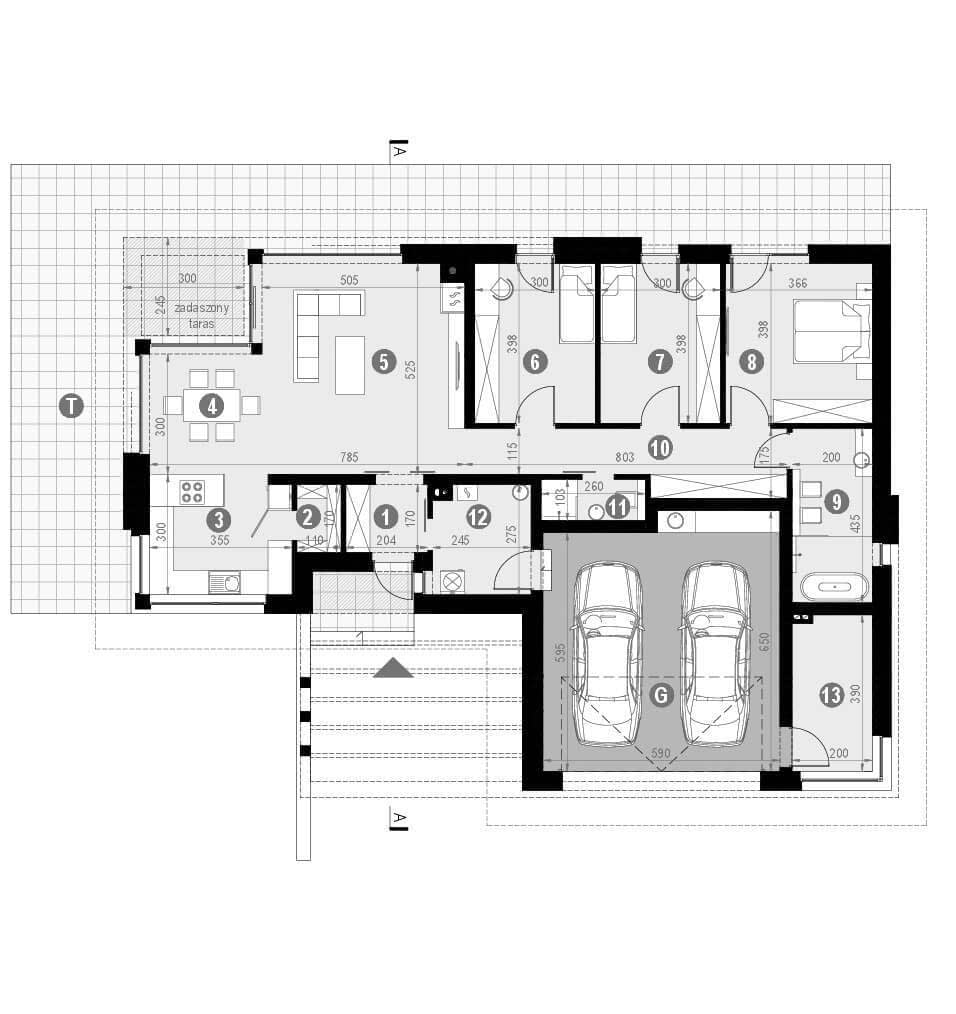

Rzut parteru

Rzut projektu HomeKONCEPT-36 - Rzut parteru

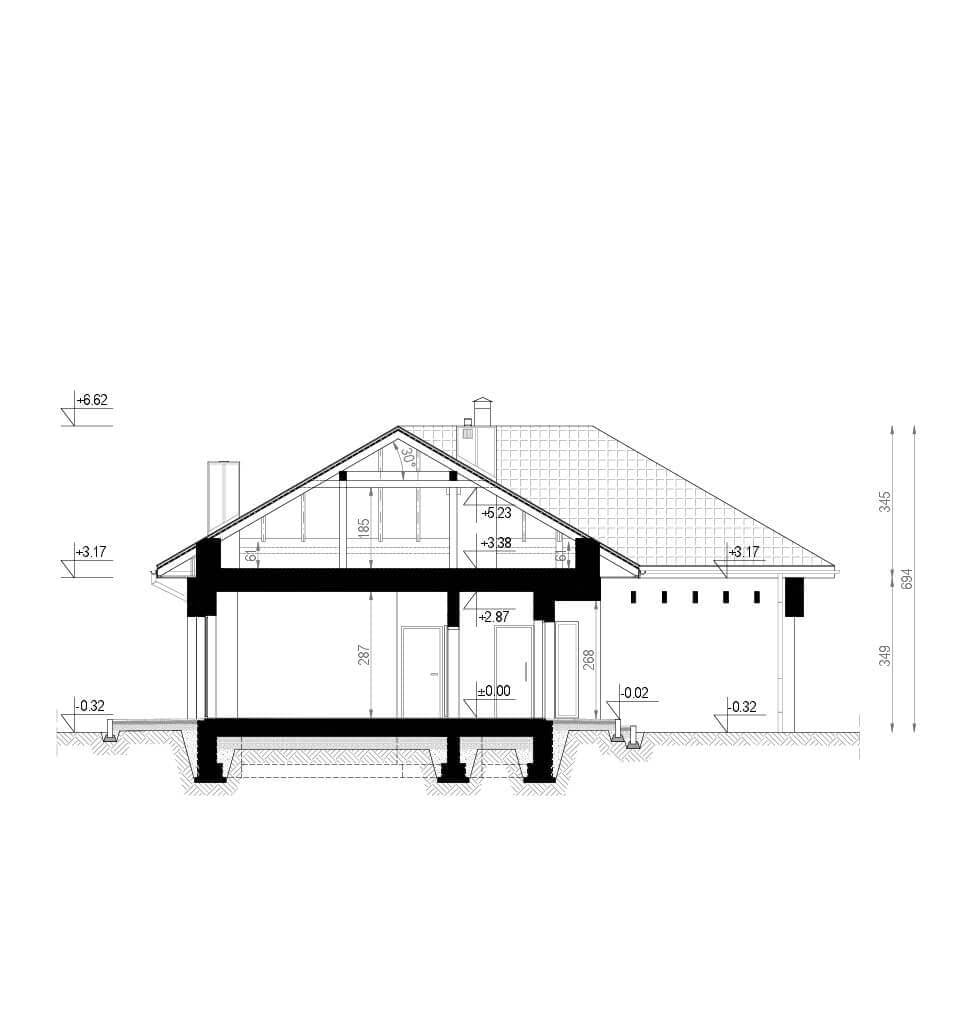

Przekrój

Rzut projektu HomeKONCEPT-36 - Przekrój

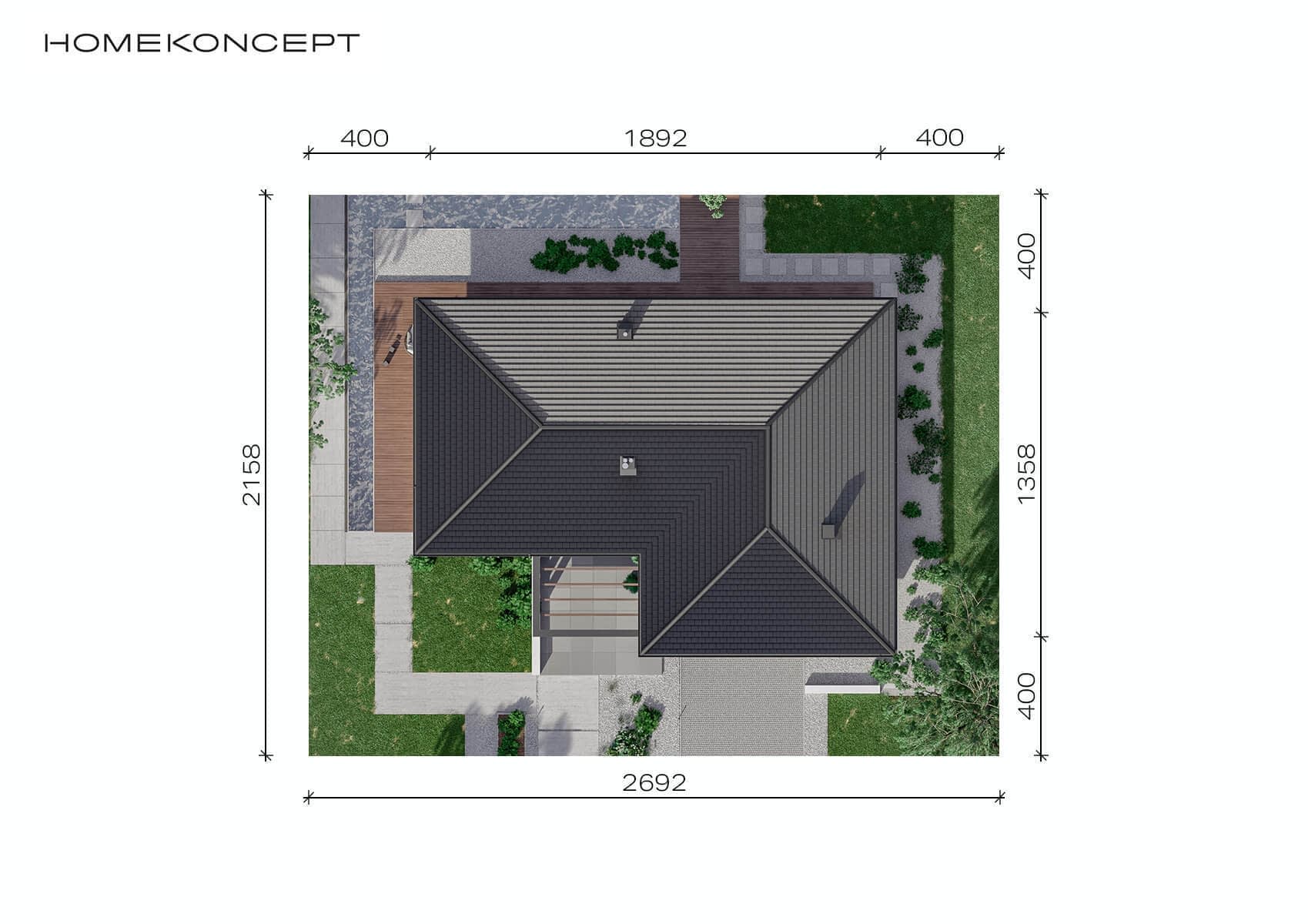

Usytuowanie na działce

Rzut projektu HomeKONCEPT-36 - Usytuowanie na działce

Rzut - lustro

Rzut projektu HomeKONCEPT-36 - Rzut - lustro

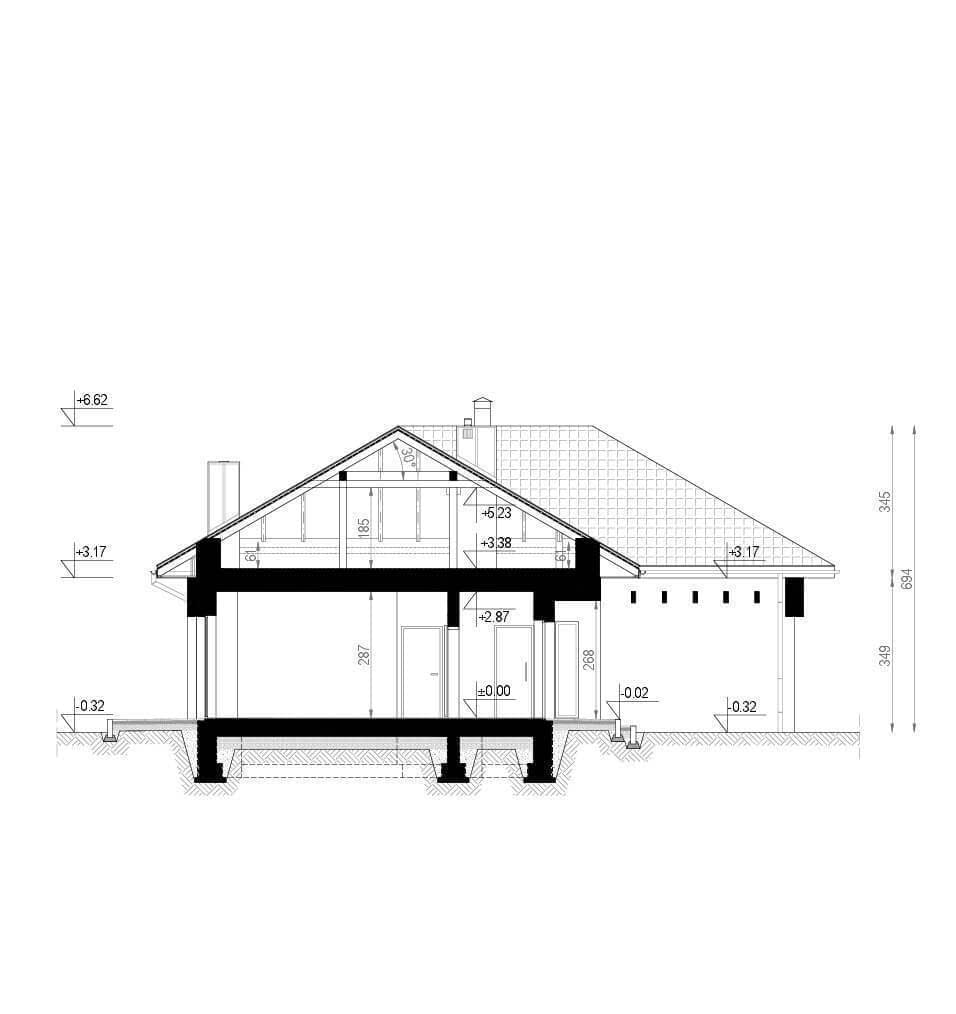

Przekrój -lustro

Rzut projektu HomeKONCEPT-36 - Przekrój -lustro

Dane techniczne

  • Powierzchnia użytkowa125.8 m²
  • Powierzchnia zabudowy205.98 m²
  • Liczba łazienek2
  • Liczba pokoi3
  • Powierzchnia dachu322 m²
  • Kubatura1110 m³
  • Wysokość domu6.94 m
  • Minimalne wymiary działki26.92 x 21.58m
  • GarażDwustanowiskowy
  • Rodzaj dachuWielospadowy

Instalacja grzewcza

  • Instalacja opcjonalna

Zawartość projektu

Projekt jest podzielony na dwie osobne części, dostępne w trzech egzemplarzach każda

Projekt architektoniczno-budowlany:
I / szczegółowy opis projektu;
II / część rysunkowa (rzuty, przekroje, elewacje, zestawienia stolarki i więźby).

Projekt techniczny:
I / rozwiązania konstrukcyjno-materiałowe wewnętrznych i zewnętrznych przegród budowlanych;
II/ projekt konstrukcji – szczegółowy opis wraz z częścią rysunkową;
III/ projekt wewnętrznych instalacji sanitarnych i gazowych – szczegółowy opis wraz z częścią rysunkową;
IV/ projekt wewnętrznych instalacji elektrycznych – szczegółowy opis wraz z częścią rysunkową.

Dodatkowo:
Charakterystyka energetyczna (jeśli dotyczy) – dołączona do projektu technicznego.
Dopuszczalne zmiany w projekcie niewymagające zgody projektanta – znajdują się w obydwu częściach projektu.

Standardowy zakres zmian obejmuje:

  • Zmiana materiałów ściennych i izolacyjnych – przy zachowaniu odpowiedniej wytrzymałości i ciepłochronności,
  • Zmiana rodzaju stropów przy zachowaniu układu konstrukcyjnego oraz wymaganej wytrzymałości oraz izolacji akustycznej,
  • Zmiana materiałów wykończeniowych: posadzek, tynków, pokrycia dachu, izolacji przy zachowaniu niezbędnych parametrów wytrzymałości oraz parametrów przenikania ciepła,
  • Zmiana kolorystyki i wykończenia elewacji,
  • Zmiana zewnętrznych wymiarów budynku w granicach do 5% z zachowaniem wymiarów rozpiętości konstrukcji wynikających ze zmian materiałowych konstrukcji i izolacji termicznej ścian zewnętrznych,
  • Zmiana wymiarów fundamentów wynikająca z dostosowania obiektu do warunków gruntowych i głębokości przemarzania gruntu oraz zmiana ław na płytę fundamentową
  • Zmiana wymiarów przekrojów lub rozstawu elementów więźby dachowej wynikająca z dostosowania konstrukcji dachu budynku do odpowiedniej strefy obciążenia śniegiem i wiatrem,
  • Zmiana kąta nachylenia połaci dachu max. o 10° oraz wysięgu okapów,
  • Zmiana wielkości i kształtu tarasu lub rezygnacja z niego,
  • Zmiana rozwiązań funkcjonalnych wewnątrz budynku polegająca na przesunięciu lub likwidacji ścian działowych,
  • Zmiana lokalizacji, ilości i kształtu okien oraz drzwi przy zachowaniu charakteru i estetyki elewacji oraz wymaganej izolacyjności,
  • Wprowadzenie częściowego lub całkowitego podpiwniczenia budynku – po dokonaniu dodatkowych obliczeń konstrukcyjnych,
  • Zmiany w projektach instalacji wodno-kanalizacyjnej, gazowej, c.o., elektrycznej, przy zachowaniu obowiązujących norm
    i przepisów, a wynikające ze zmian materiałowych, typów dobranych urządzeń i dostępności mediów na działce budowlanej,
  • Zmiana sposobu wentylacji budynku z wentylacji grawitacyjnej na wentylację mechaniczną (lub odwrotnie) oraz zmiana źródła ciepła po dokonaniu dodatkowych opracowań.

Dodatki

Bezpłatne dodatki

Gratis

Zestaw umów

Gratis

Zmiany w projekcie

Gratis

Tablica budowy

Gratis

Dziennik budowy

Płatne dodatki

Kosztorys inwestorski

350 zł

Dodatkowy egzemplarz projektu

390 zł

Projekt ogrzewania pompą ciepła

800 zł

Projekt szamba

300 zł

Projekt ogrzewania podłogowego

400 zł

Projekt kominka z płaszczem wodnym

300 zł

Projekt wentylacji mechanicznej

500 zł

Projekt kotłowni na paliwo stałe

350 zł

Projekt wentylacji grawitacyjnej

400 zł

Projekt ogrodu

2 500 zł

Pakiet HOME

1 194 zł490 zł

Pakiet PREMIUM

2 644 zł990 zł

Pakiet PREMIUM +

5 144 zł2 990 zł
