HomeKONCEPT-37

5 300 zł

Projekt domu HomeKONCEPT-37

Autor projektu:HomeKONCEPT
Gratis do projektów: zestaw umów, zgoda na zmiany w projekcie. Darmowa dostawa za 0 zł.
5 600 zł5 300 zł

Promocja ważna do

05-08-2021

Zadaj pytanie
  • Typ projektuWolnostojący
  • StylNowoczesny
  • Powierzchnia użytkowa186.56 m²
  • KondygnacjePiętrowy
  • GarażDwustanowiskowy
  • DachCzterospadowy
  • Odbicie lustrzaneTak
  • Czas realizacjimax. czas realizacji 21 dni
  • Zobacz więcej >

Zadzwoń do konsultanta

Godziny pracy: Pon. - Pt.8:00 - 16:00

Reklama

Oczyszczacz powietrza Aeroprime X Auto

Opis

Zgodność z WT 2012 i Eurokodami

Ze względu na dostosowywanie projektu do standardu WT 2021, czas realizacji może się różnić od standardowego.

Skontaktuj się z nami aby poznać szczegóły dotyczące wybranego projektu.

Opis projektu

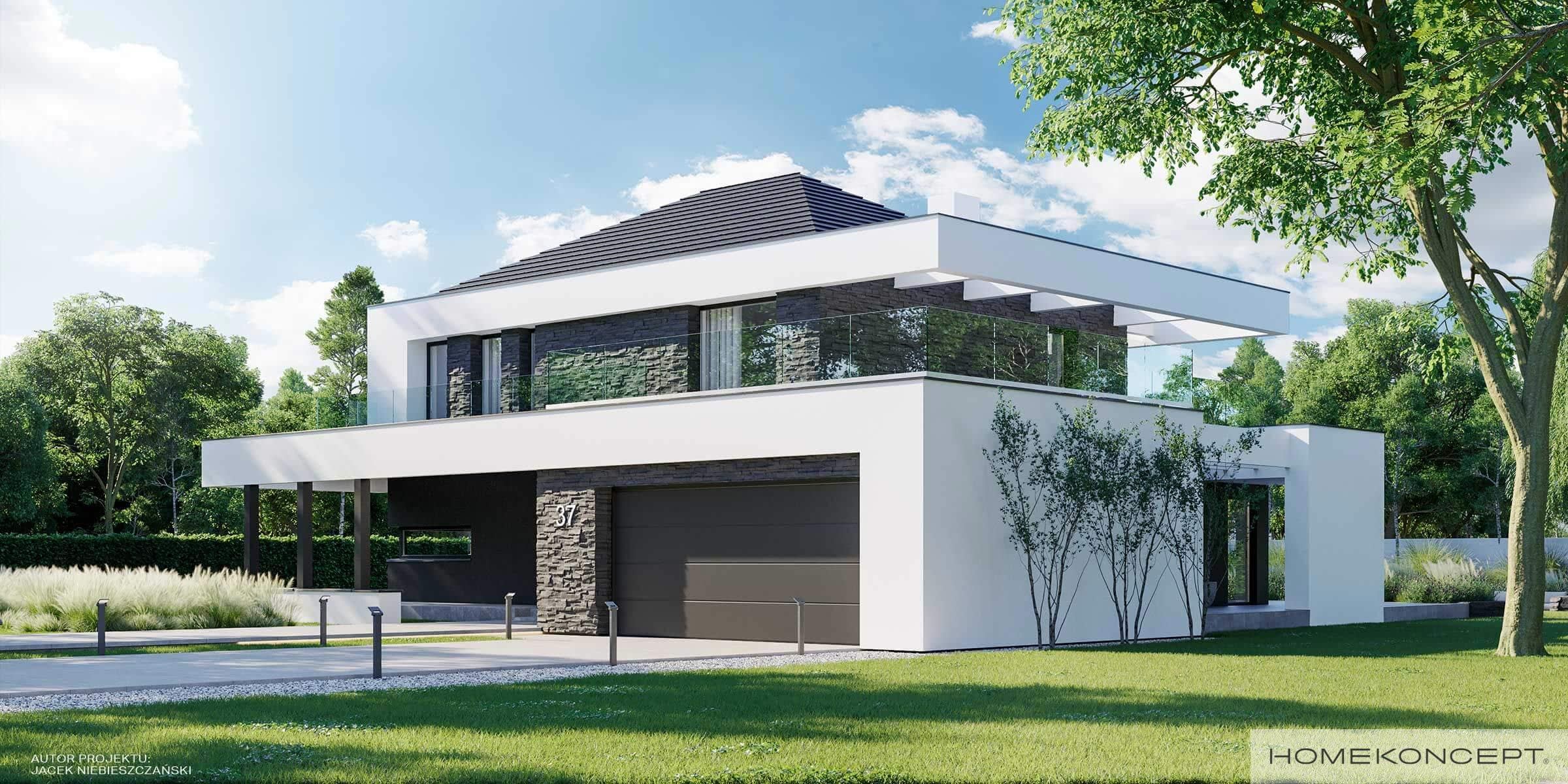

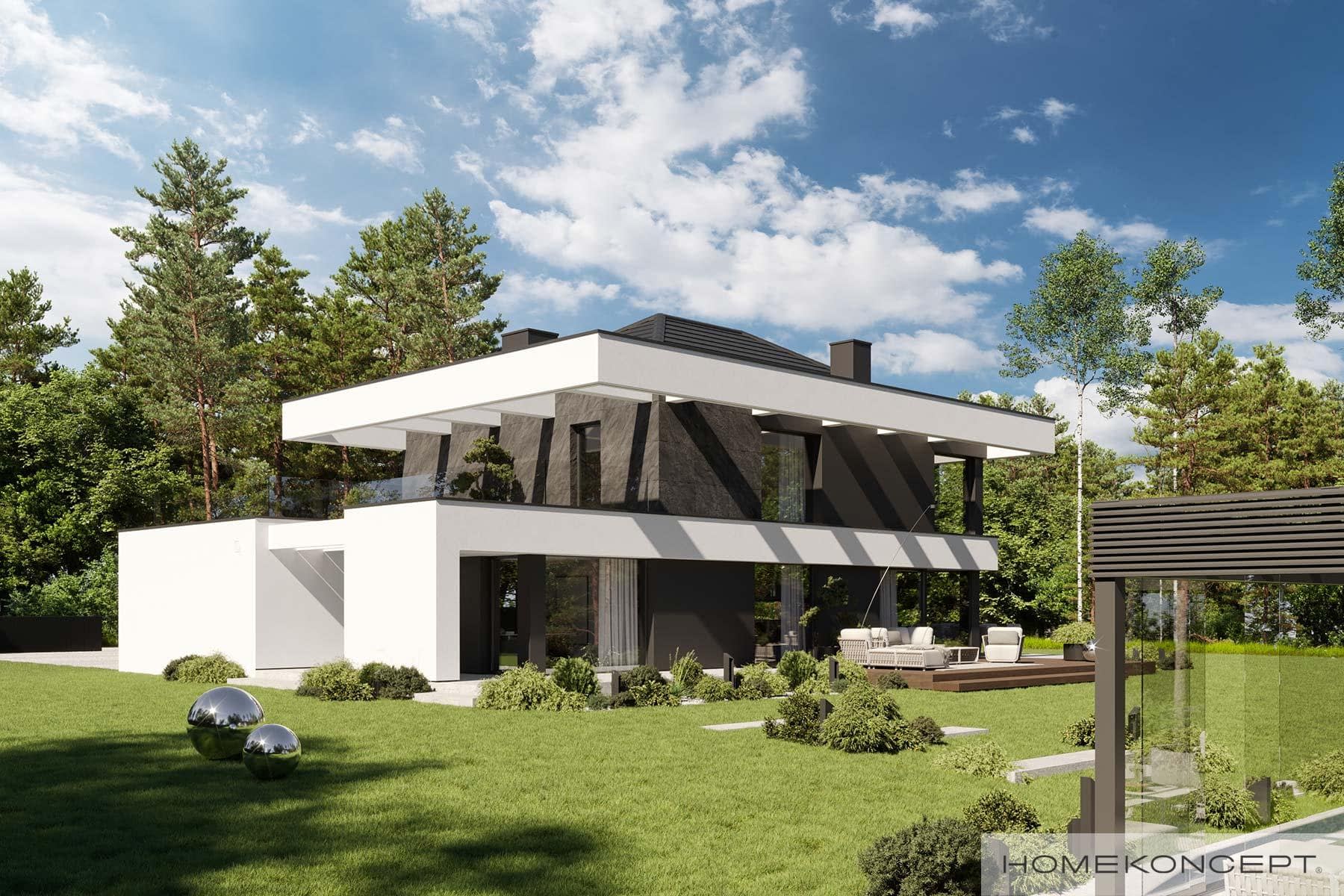

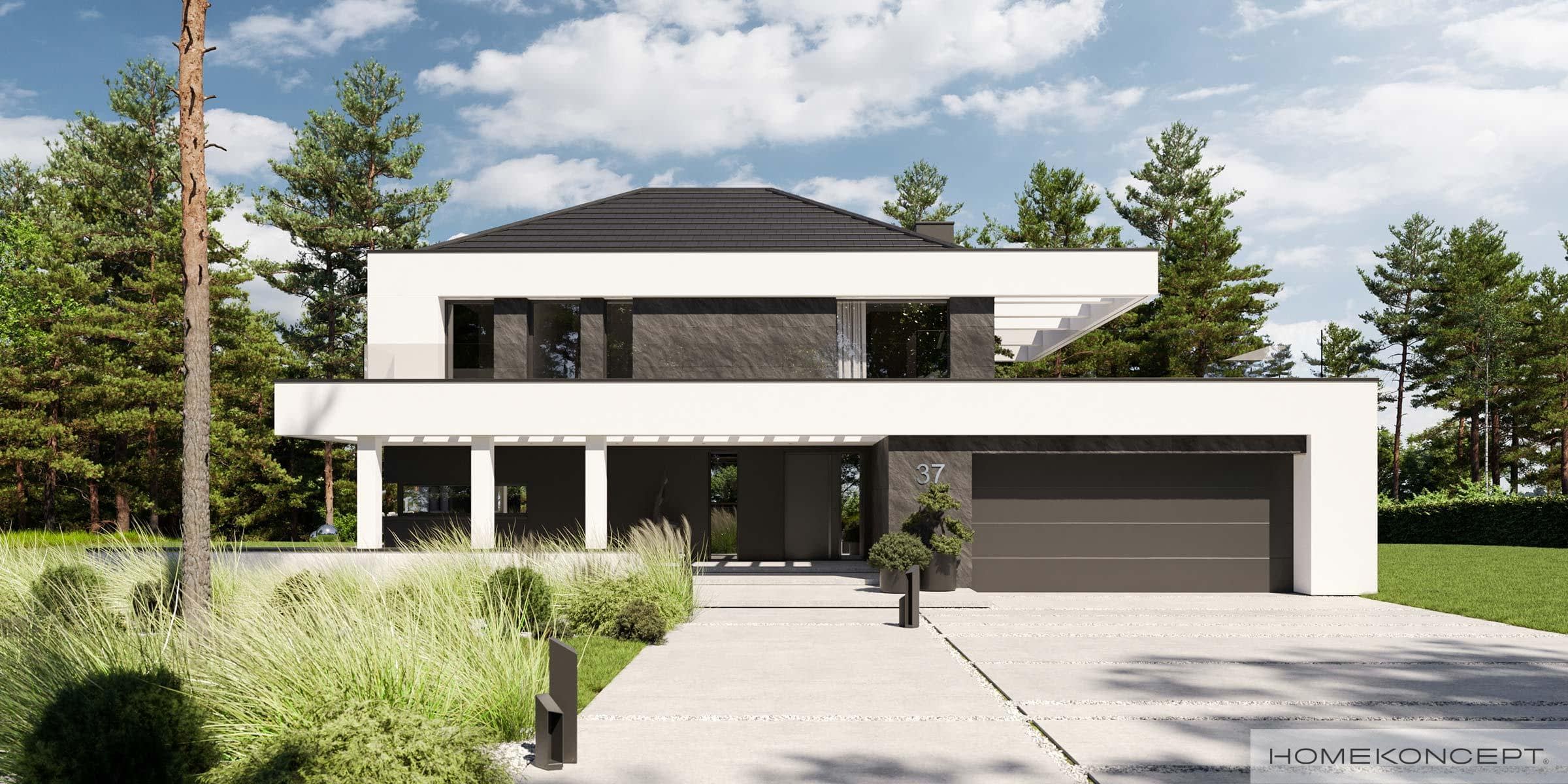

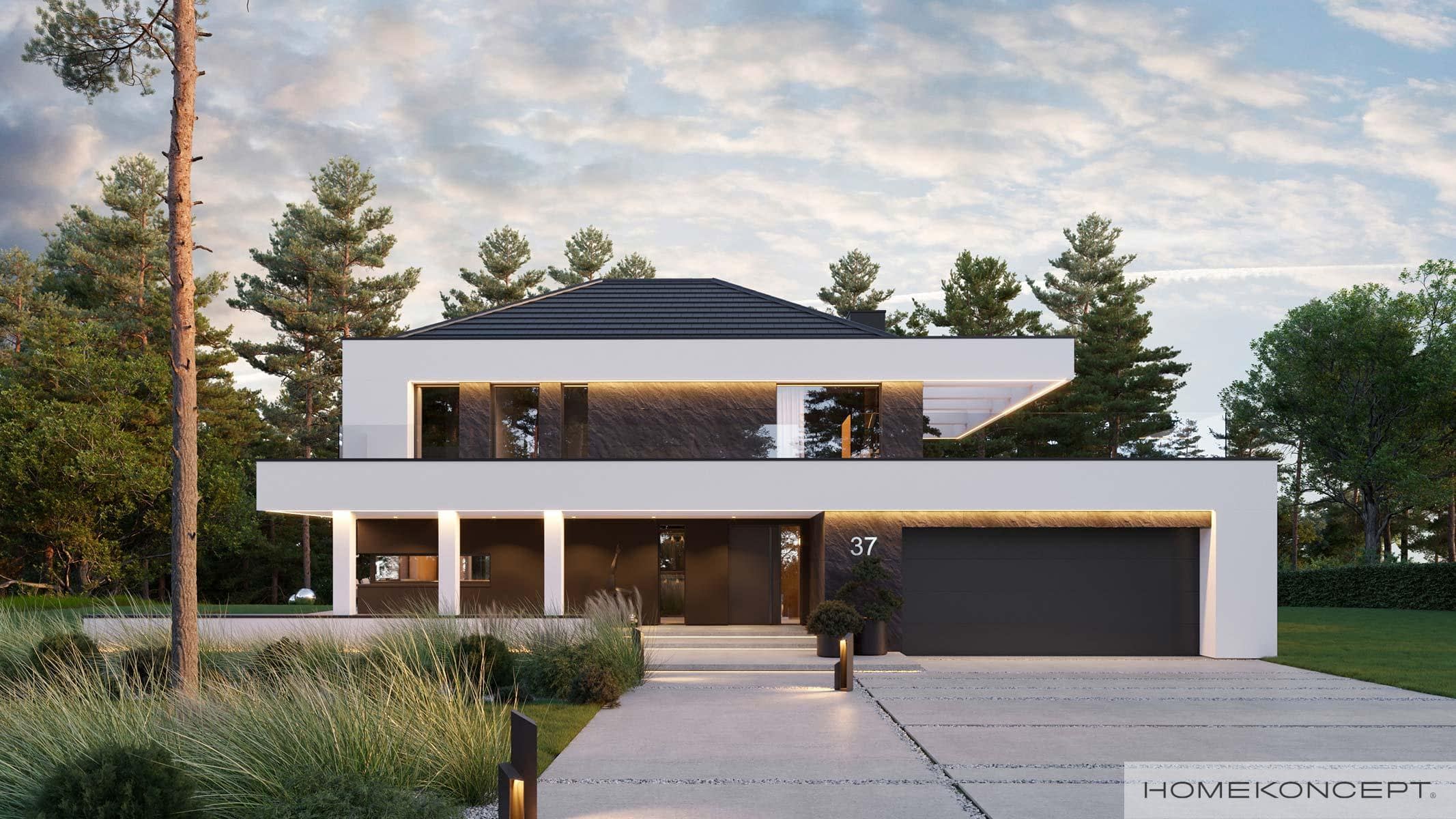

HomeKONCEPT-37 to projekt piętrowego domu o nowoczesnej i wyrazistej stylistyce. Prostą, spójną bryłę urozmaica z zewnątrz okalające dom belkowanie oraz efektowna elewacja. Połączenie białego i grafitowego tynku z naturalnym kamieniem elewacyjnym nadaje całości wyjątkowej elegancji.

Wnętrze domu skrywa doskonale rozplanowane pomieszczenia. Na parterze zachwyci przestronna strefa dzienna w kształcie litery L, którą tworzy otwarty salon z kominkiem, jadalnia oraz kuchnia. Szczególną uwagę zwracają zaprojektowane tu piękne schody oraz duże okna. Zapewnią one maksymalne doświetlenie wnętrza oraz optycznie powiększą przestrzeń, otwierając przed domownikami panoramę pięknego ogrodu.

Przestronny gabinet z wyjściem na taras doskonale sprawdzi się jako pracownia lub pokój dla gości.
Na piętrze wydzielone zostały trzy duże pokoje, w tym sypialnia małżeńska z własną łazienką. Znajduje się tu również duża garderoba, druga łazienka oraz pralnia. Z części komunikacyjnej można dostać się na przyjemny, przestronny taras osłonięty białą pergolą.

Warto wspomnieć, że zaprojektowany tu dach, o kącie nachylenia 30 stopni, doskonale wpasuje się w wymagania większości planów miejscowych.




Konstrukcja

TechnologiaOpis
FundamentyTradycyjne - na ławach fundamentowych
ŚcianyDwuwarstwowe - pustak ceramiczny 25 cm + styropian 20 cm
StropyŻelbetowe wylewane
DachTradycyjna więźba dachowa pokryta dachówką ceramiczną lub cementową
ElewacjaKamień elewacyjny połączony z tynkiem
OgrzewanieGazowe - piec kondensacyjny. Ogrzewanie podłogowe w salonie, kuchni, jadalni, łazienkach, garderobie, pralni, wiatrołapie i części komunikacyjnej oraz tradycyjne grzejniki w pozostałych pomieszczeniach.
WentylacjaMechaniczna z rekuperacją

Rzuty

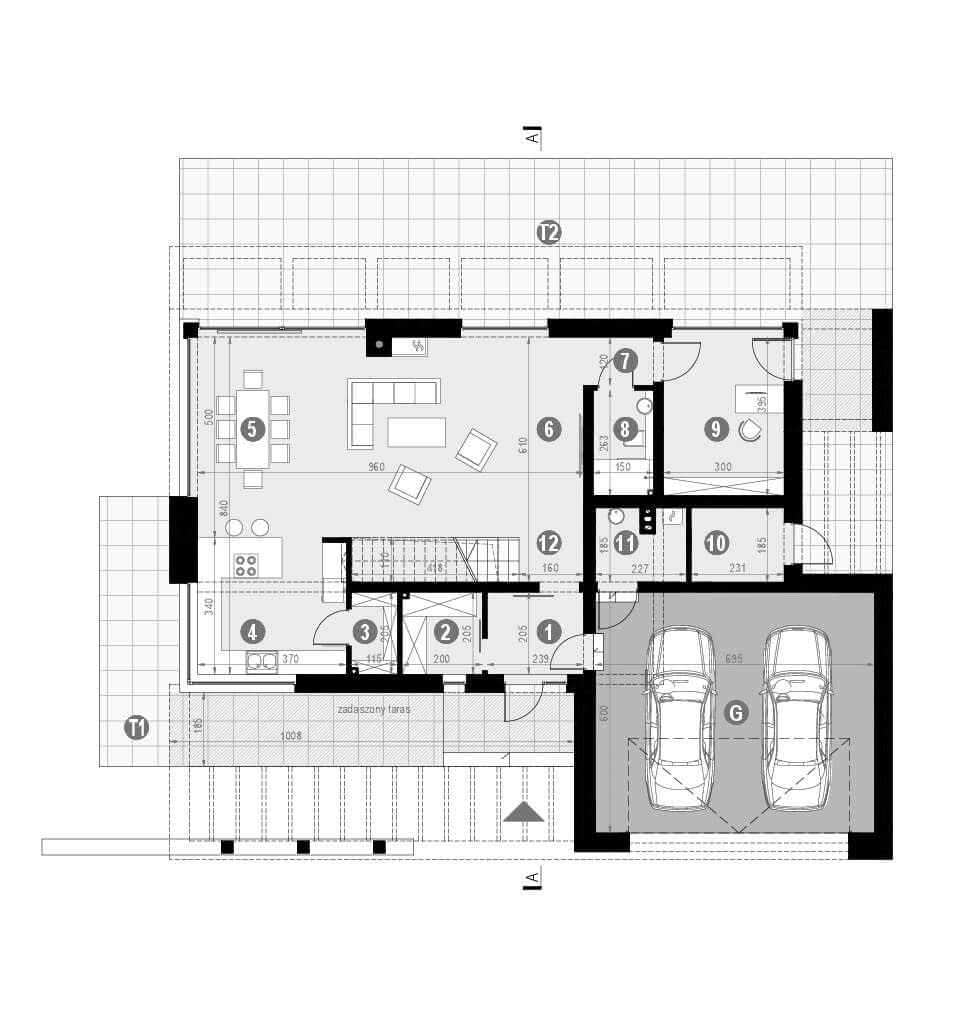

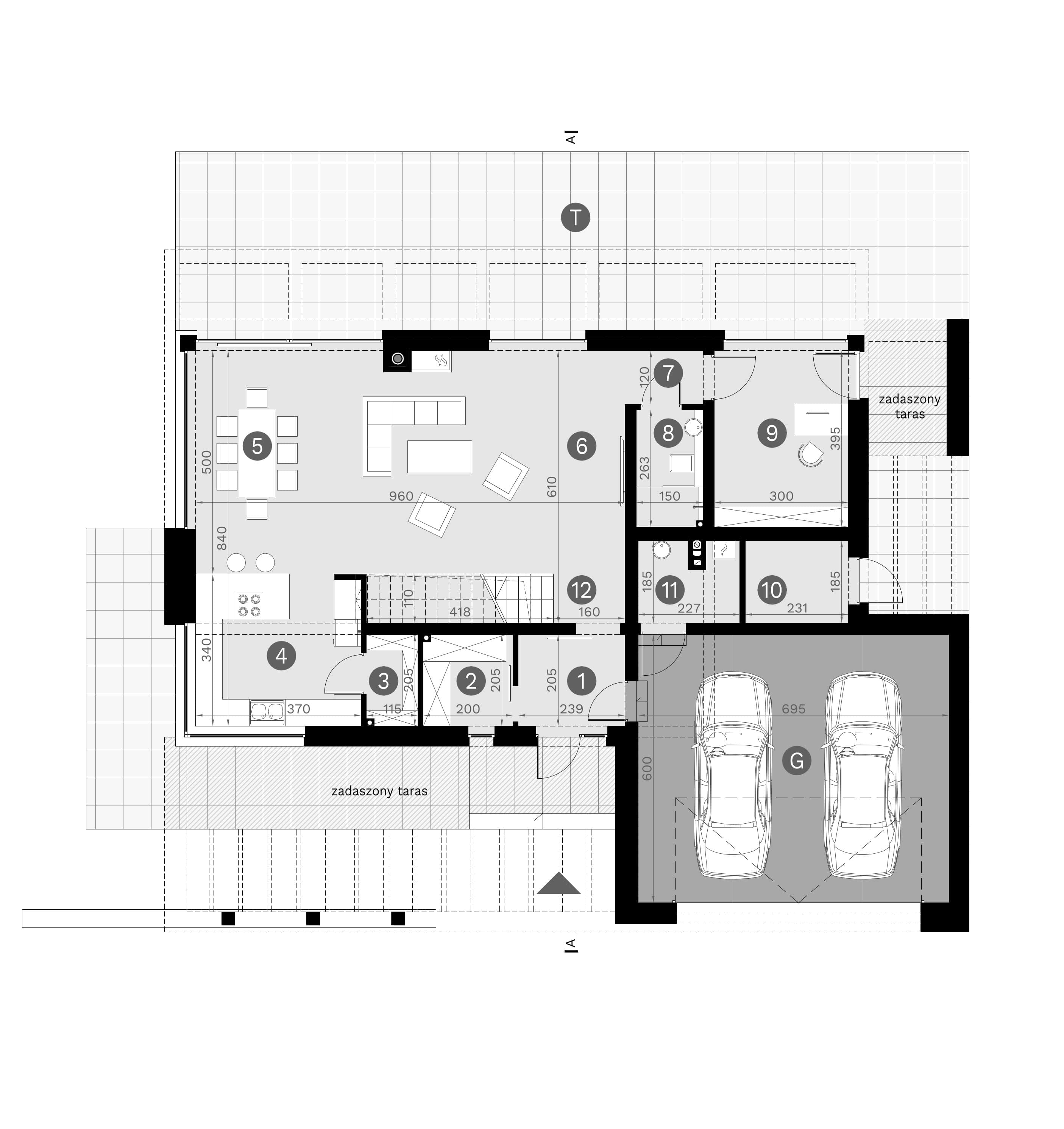

Rzut parteru

Rzut projektu HomeKONCEPT-37 - Rzut parteru

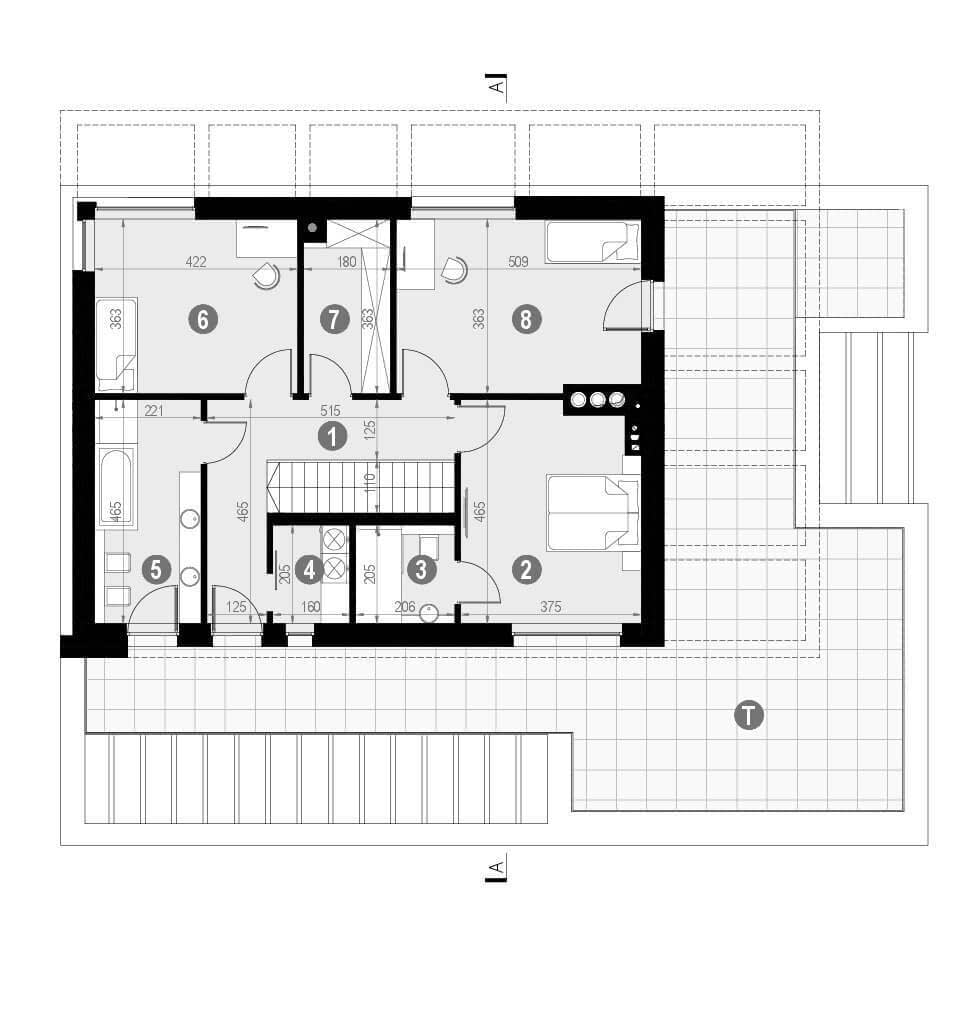

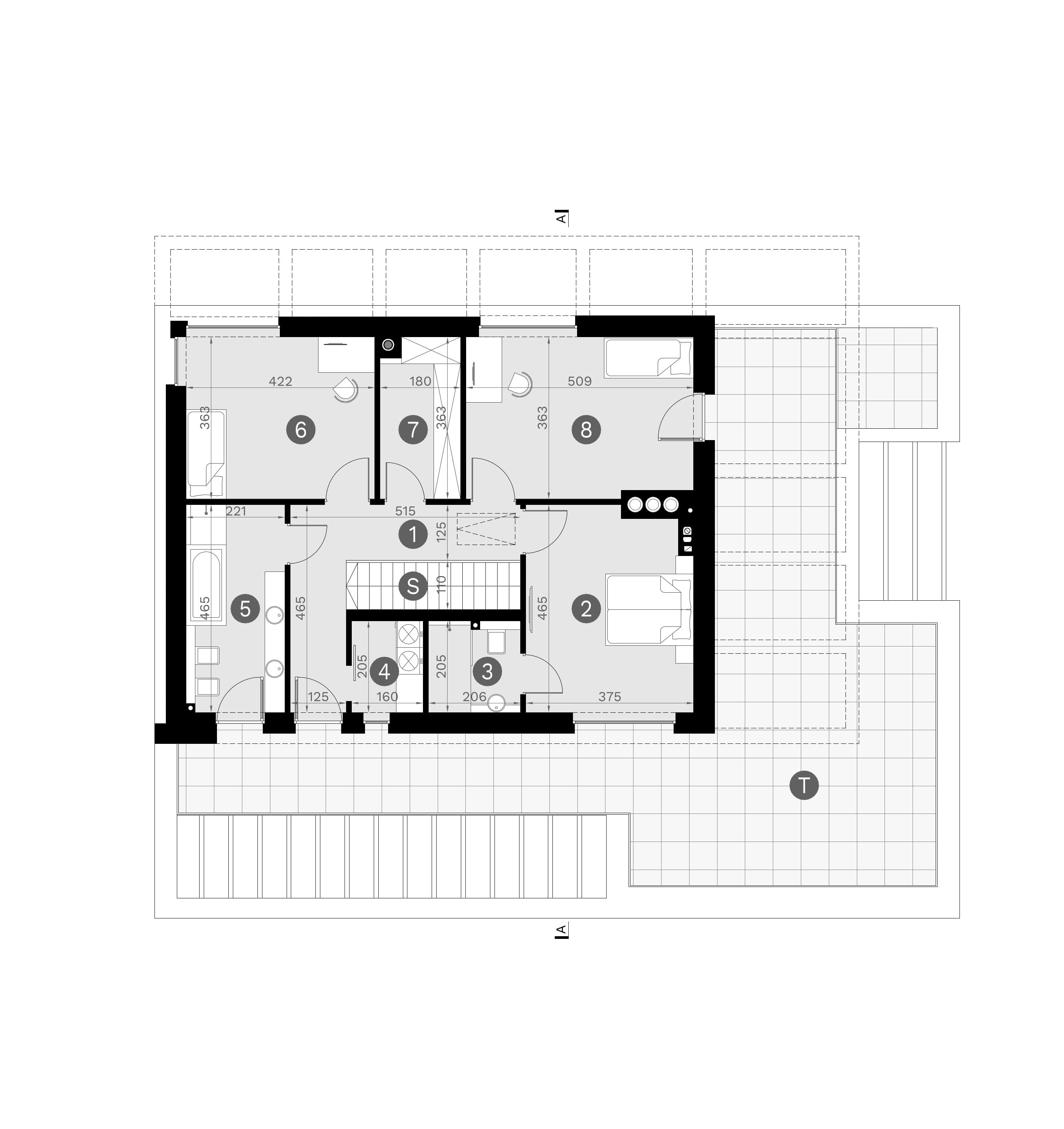

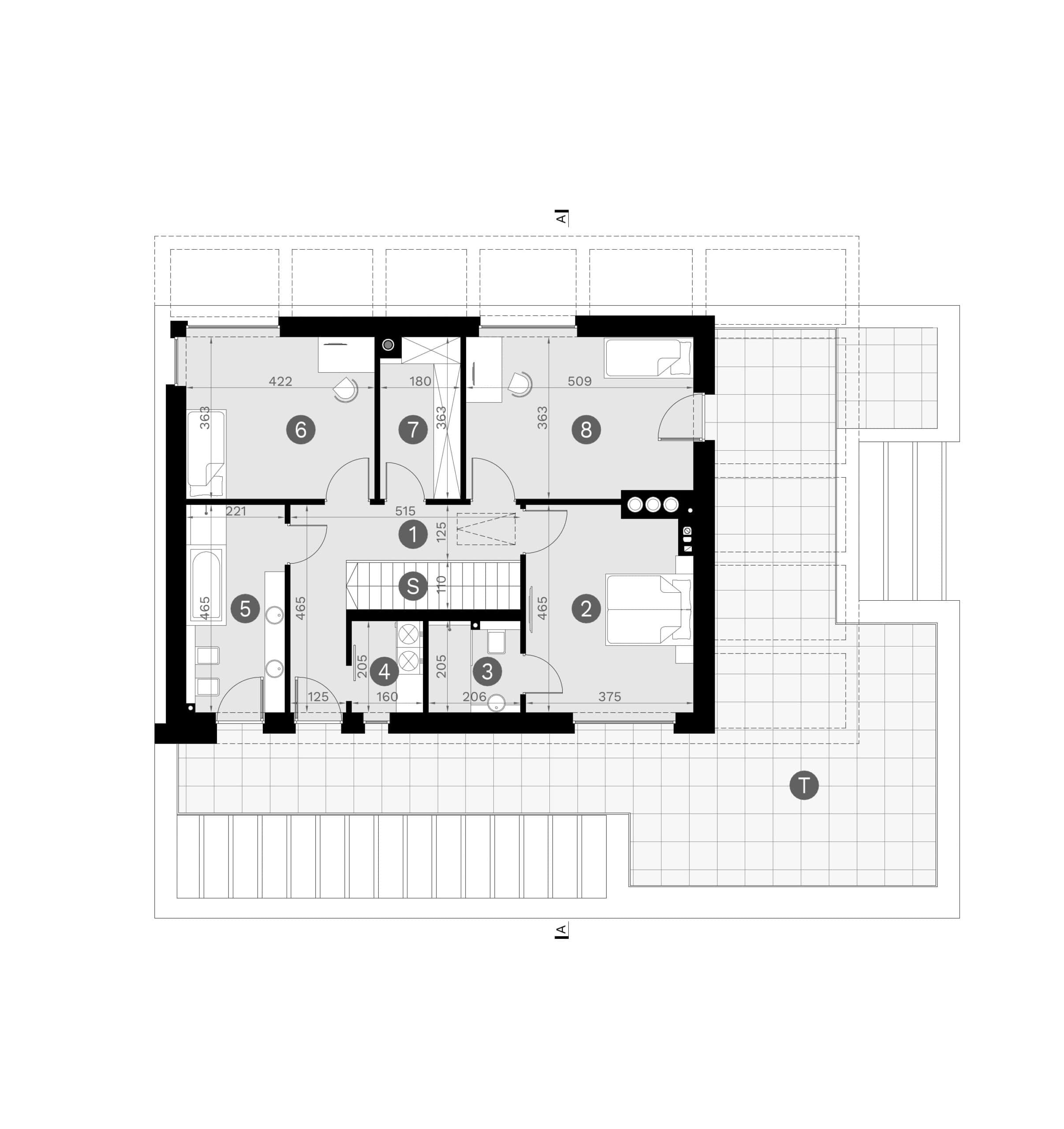

Rzut piętra

Rzut projektu HomeKONCEPT-37 - Rzut piętra

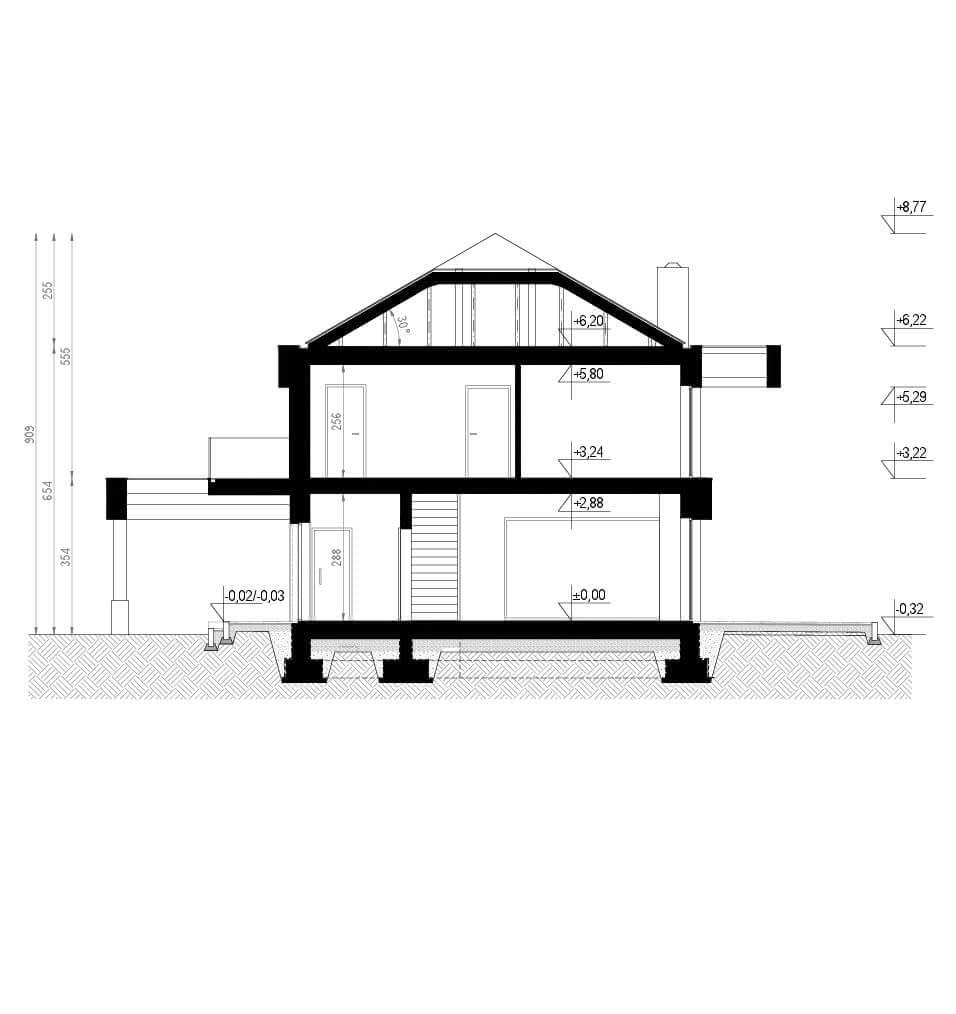

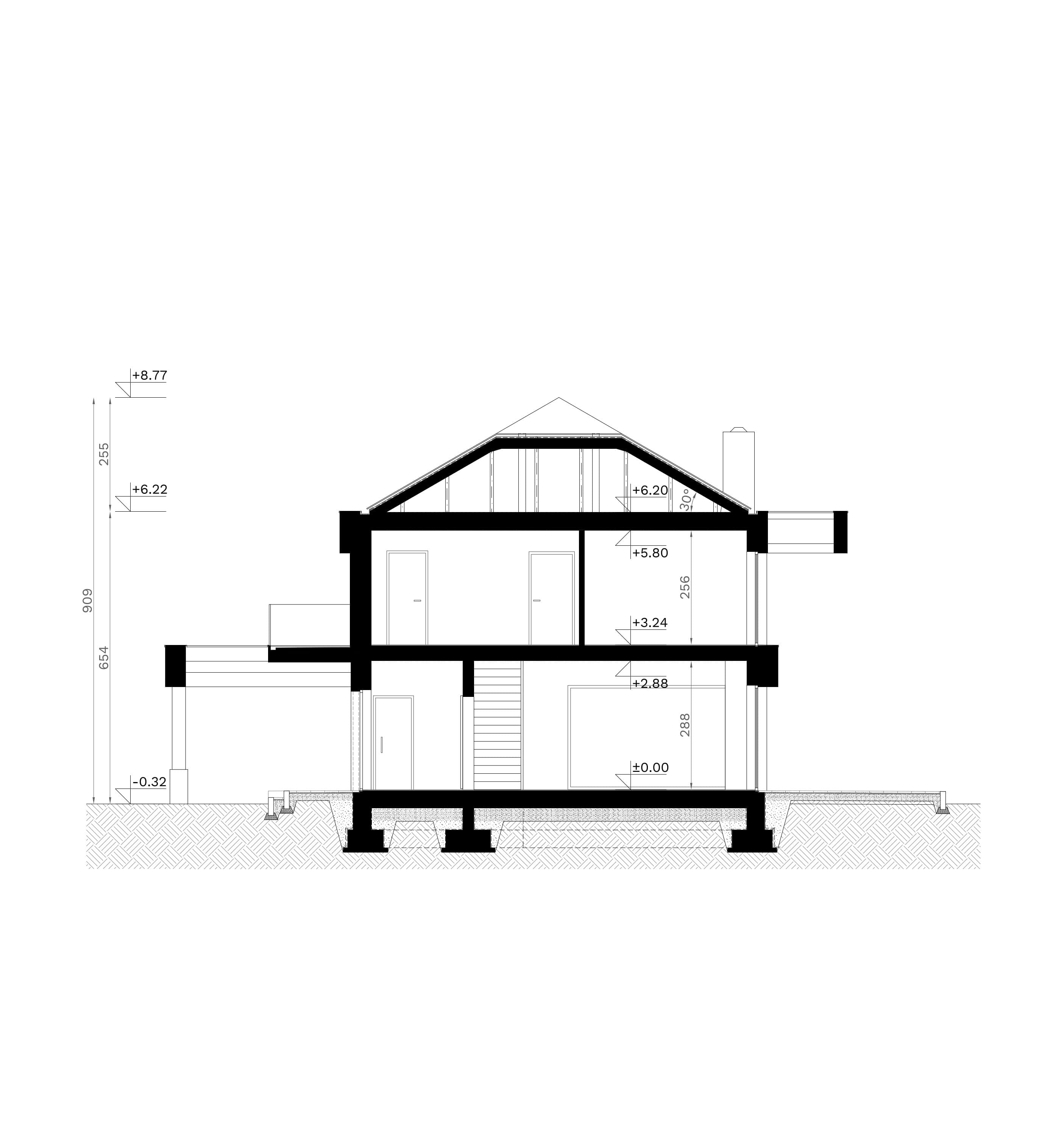

Przekrój

Rzut projektu HomeKONCEPT-37 - Przekrój

Parter Lustro

Rzut projektu HomeKONCEPT-37 - Parter Lustro

Piętro Lustro

Rzut projektu HomeKONCEPT-37 - Piętro Lustro

Przekrój Lustro

Rzut projektu HomeKONCEPT-37 - Przekrój Lustro

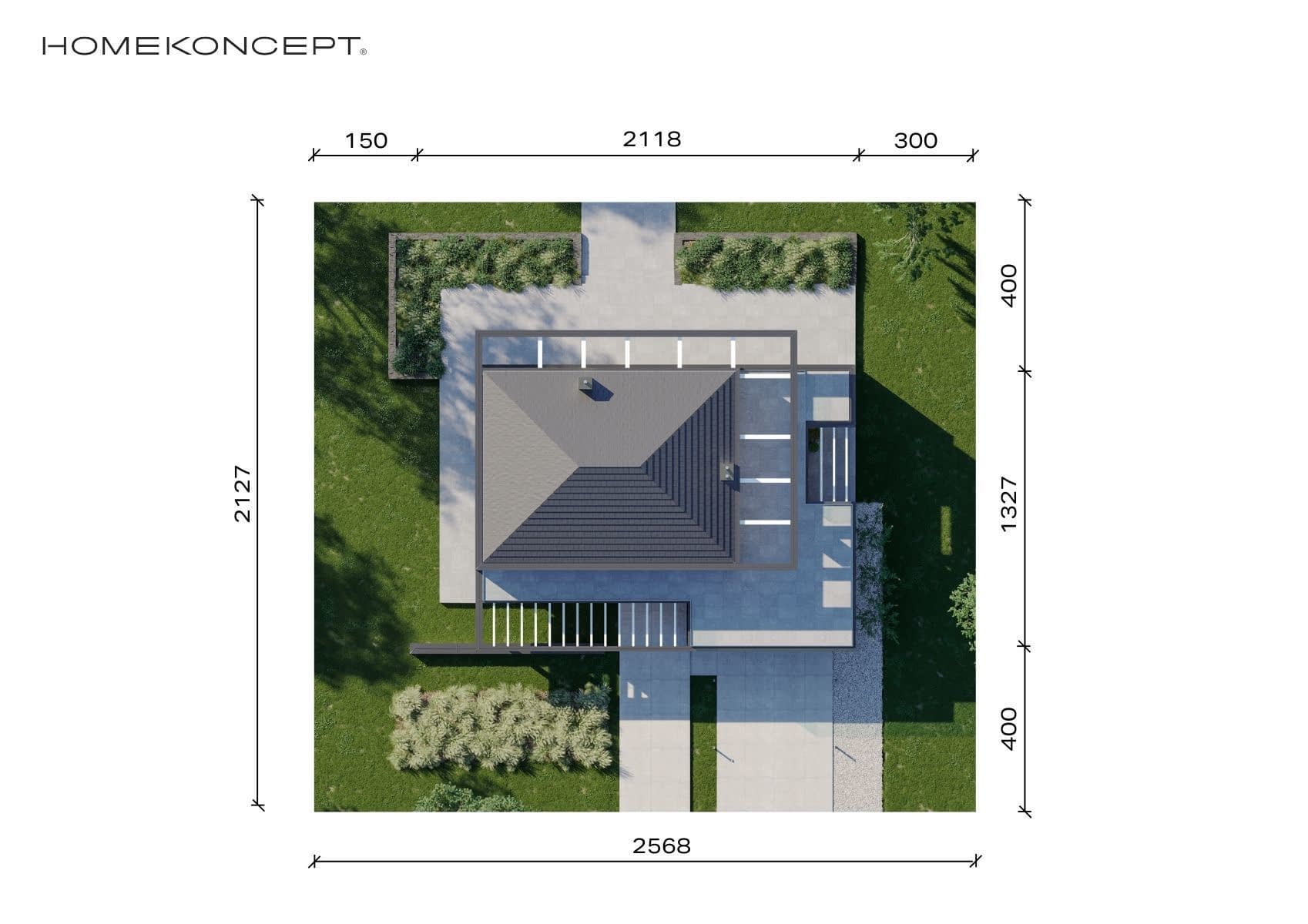

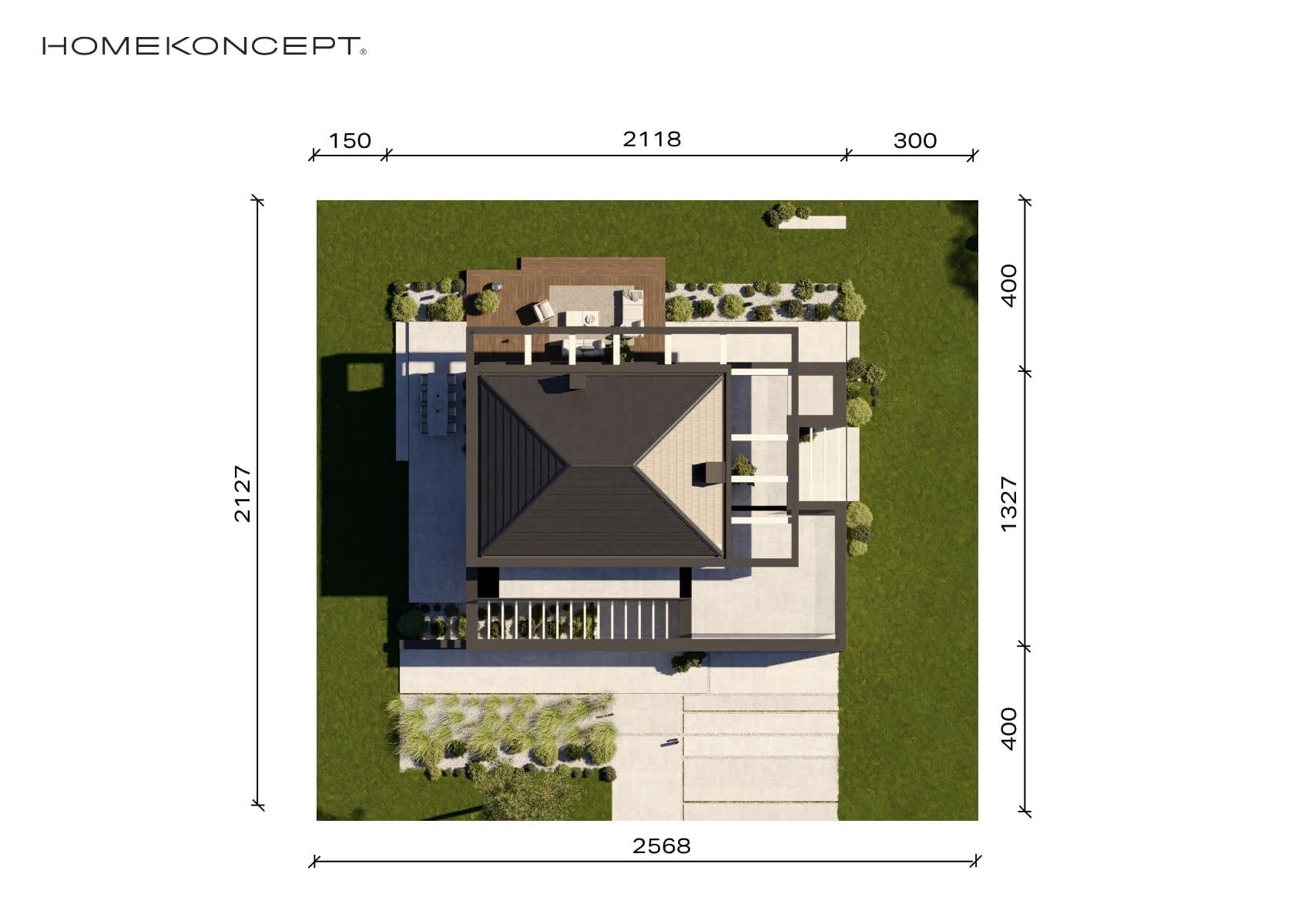

Usytuowanie na działce

Rzut projektu HomeKONCEPT-37 - Usytuowanie na działce

Dane techniczne

  • Powierzchnia użytkowa186.56 m²
  • Powierzchnia zabudowy182.96 m²
  • Liczba łazienek3
  • Liczba pokoi4
  • Powierzchnia dachu111 m²
  • Kubatura1091 m³
  • Wysokość domu9.09 m
  • Minimalne wymiary działki25.68 x 21.27m
  • GarażDwustanowiskowy
  • Rodzaj dachuCzterospadowy

Instalacja grzewcza

  • Instalacja opcjonalna

Zawartość projektu

Cztery egzemplarze projektu, w skład którego wchodzą:

projekt architektoniczny:

  • opis techniczny
  • rzuty poziome poszczególnych kondygnacji (parter, poddasze lub piętro)
  • rzut dachu i więźby dachowej
  • wszystkie niezbędne przekroje przez całość oraz charakterystyczne fragmenty budynku
  • opisy przegród
  • elewacje budynku wraz ze szczegółowym opisem i kolorystyką użytych materiałów
  • wykaz stolarki okiennej i drzwiowej
  • zestawienie elementów więźby dachowej

projekt konstrukcji:

  • wyciąg z obliczeń statyczno – wytrzymałościowych
  • dokumentacja rysunkowa – konstrukcja
  • zestawienie stali zbrojeniowej

projekt wewnętrznych instalacji sanitarnych i gazowych

  • opis techniczny instalacji centralnego ogrzewania wraz z obliczeniami
  • charakterystyka energetyczna budynku
  • analiza porównawcza dla alternatywnego systemu ogrzewania
  • opis techniczny instalacji wodno-kanalizacyjnej oraz instalacji gazowej
  • dokumentacja rysunkowa – instalacje sanitarne i gazowe

projekt wewnętrznych instalacji elektrycznych

  • opis techniczny instalacji elektrycznych
  • dokumentacja rysunkowa – instalacje elektryczne
  • rzuty kondygnacji – rozmieszczenie instalacji elektrycznej
  • schemat tablicy bezpiecznikowej
  • instalacja odgromowa

Opracowania dodatkowe:

  • Szczegółowy kosztorys inwestorski wraz z przedmiarem robót. Dokument w wersji elektronicznej wysyłany e-mailem.

Poniższa lista przedstawia listę standardowych zmian na jakie wyrażamy zgodę.

  • Zmiana materiałów ściennych i izolacyjnych – przy zachowaniu odpowiedniej wytrzymałości i ciepłochronności,
  • Zmiana rodzaju stropów przy zachowaniu układu konstrukcyjnego oraz wymaganej wytrzymałości oraz izolacji akustycznej,
  • Zmiana materiałów wykończeniowych: posadzek, tynków, pokrycia dachu, izolacji przy zachowaniu niezbędnych parametrów wytrzymałości oraz parametrów przenikania ciepła,
  • Zmiana kolorystyki i wykończenia elewacji,
  • Zmiana zewnętrznych wymiarów budynku w granicach do 5% z zachowaniem wymiarów rozpiętości konstrukcji wynikających ze zmian materiałowych konstrukcji i izolacji termicznej ścian zewnętrznych,
  • Zmiana wymiarów fundamentów wynikająca z dostosowania obiektu do warunków gruntowych i głębokości przemarzania gruntu oraz zmiana ław na płytę fundamentową
  • Zmiana wymiarów przekrojów lub rozstawu elementów więźby dachowej wynikająca z dostosowania konstrukcji dachu budynku do odpowiedniej strefy obciążenia śniegiem i wiatrem,
  • Zmiana kąta nachylenia połaci dachu max. o 10° oraz wysięgu okapów,
  • Zmiana wielkości i kształtu tarasu lub rezygnacja z niego,
  • Zmiana rozwiązań funkcjonalnych wewnątrz budynku polegająca na przesunięciu lub likwidacji ścian działowych,
  • Zmiana lokalizacji, ilości i kształtu okien oraz drzwi przy zachowaniu charakteru i estetyki elewacji oraz wymaganej izolacyjności,
  • Wprowadzenie częściowego lub całkowitego podpiwniczenia budynku – po dokonaniu dodatkowych obliczeń konstrukcyjnych,
  • Zmiany w projektach instalacji wodno-kanalizacyjnej, gazowej, c.o., elektrycznej, przy zachowaniu obowiązujących norm i przepisów, a wynikające ze zmian materiałowych, typów dobranych urządzeń i dostępności mediów na działce budowlanej,
  • Zmiana sposobu wentylacji budynku z wentylacji grawitacyjnej na wentylację mechaniczną (lub odwrotnie) oraz zmiana źródła ciepła po dokonaniu dodatkowych opracowań.

Dodatki

Bezpłatne dodatki

Gratis

Zestaw umów

Gratis

Zmiany w projekcie

Gratis

Tablica budowy

Gratis

Dziennik budowy

Płatne dodatki

Kosztorys inwestorski

300 zł

Dodatkowy egzemplarz projektu

250 zł

Projekt ogrzewania pompą ciepła

800 zł

Projekt szamba

250 zł

Projekt ogrzewania podłogowego

400 zł

Projekt instalacji solarnej

300 zł

Projekt kominka z płaszczem wodnym

300 zł

Projekt wentylacji mechanicznej

450 zł

Projekt kotłowni na paliwo stałe

350 zł

Projekt wentylacji grawitacyjnej

350 zł

Projekt ogrodu

2 500 zł

Pakiet HOME

1 004 zł390 zł

Pakiet PREMIUM

2 404 zł890 zł
