HomeKONCEPT-41

5 100 zł

Projekt domu HomeKONCEPT-41

Autor projektu:HomeKONCEPT
Gratis do projektów: zestaw umów, zgoda na zmiany w projekcie. Darmowa dostawa za 0 zł.
5 400 zł5 100 zł

Promocja ważna do

05-08-2021

Zadaj pytanie
  • Typ projektuWolnostojący
  • StylNowoczesny
  • Powierzchnia użytkowa218.79 m²
  • KondygnacjePiętrowy
  • GarażDwustanowiskowy
  • DachPłaski
  • Odbicie lustrzaneTak
  • Czas realizacjimax. czas realizacji 21 dni
  • Zobacz więcej >

Zadzwoń do konsultanta

Godziny pracy: Pon. - Pt.8:00 - 16:00

Reklama

Oczyszczacz powietrza Aeroprime X Auto

Opis

Zgodność z WT 2012 i Eurokodami

Ze względu na dostosowywanie projektu do standardu WT 2021, czas realizacji może się różnić od standardowego.

Skontaktuj się z nami aby poznać szczegóły dotyczące wybranego projektu.

Opis projektu

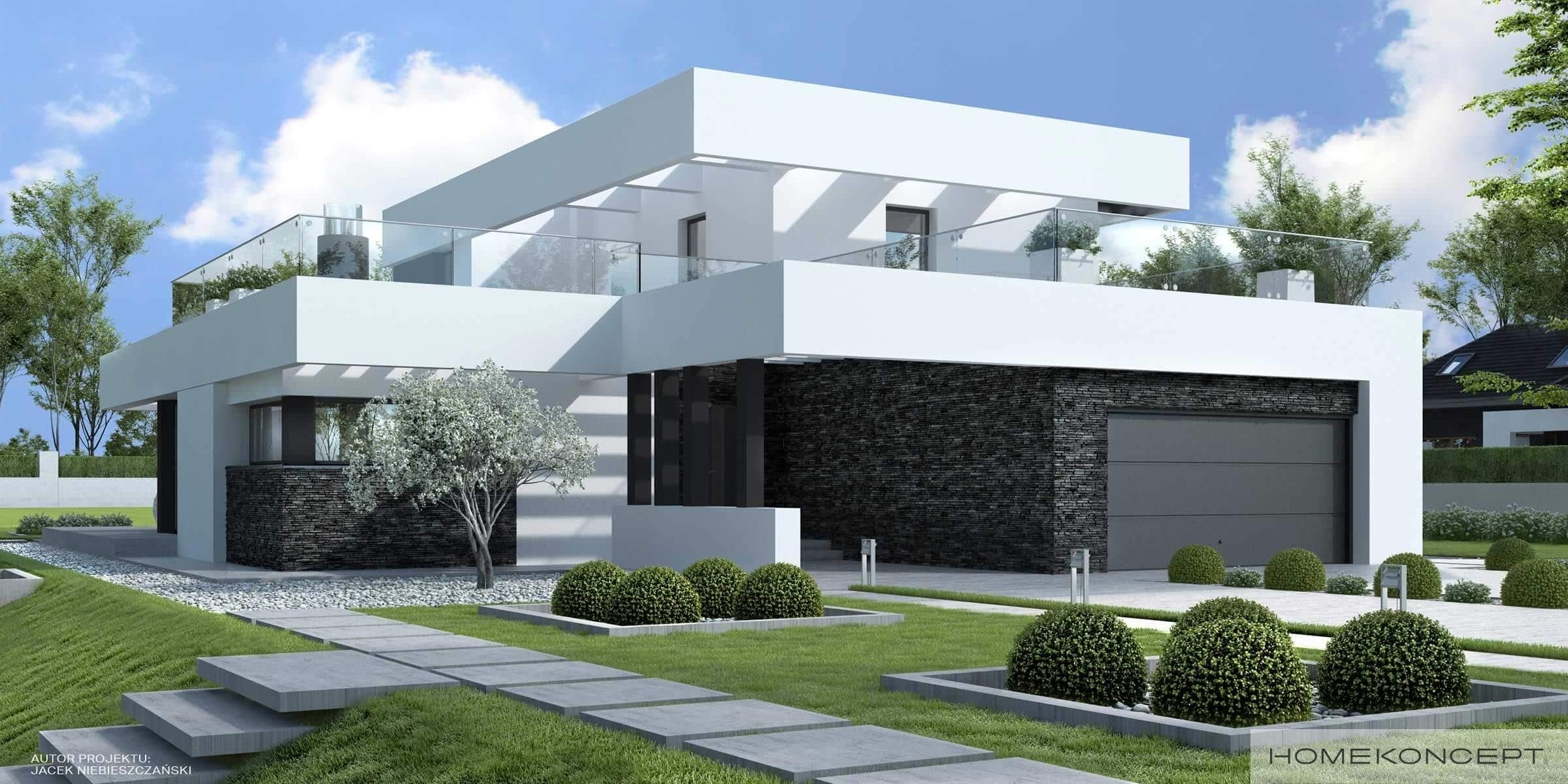

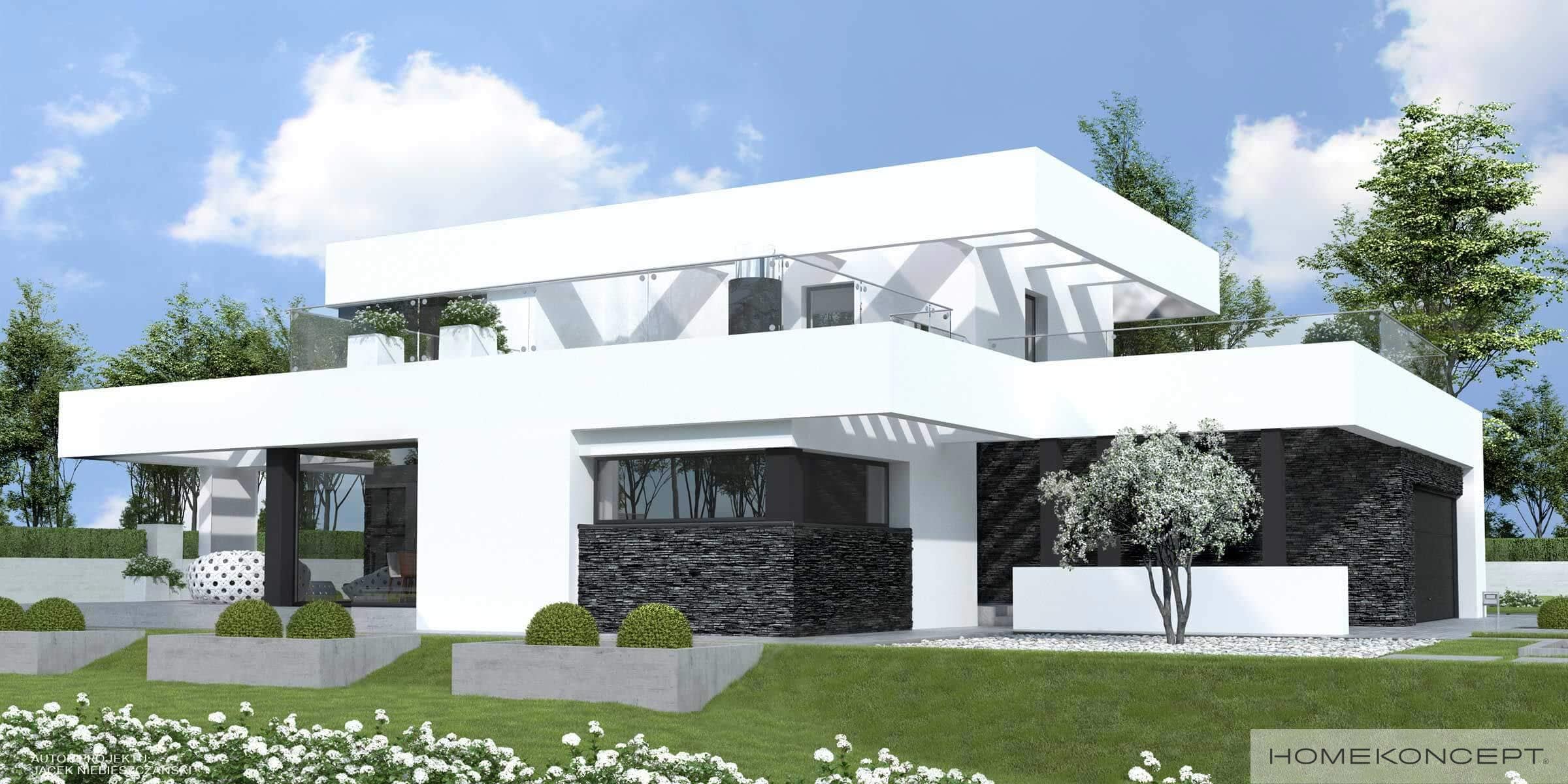

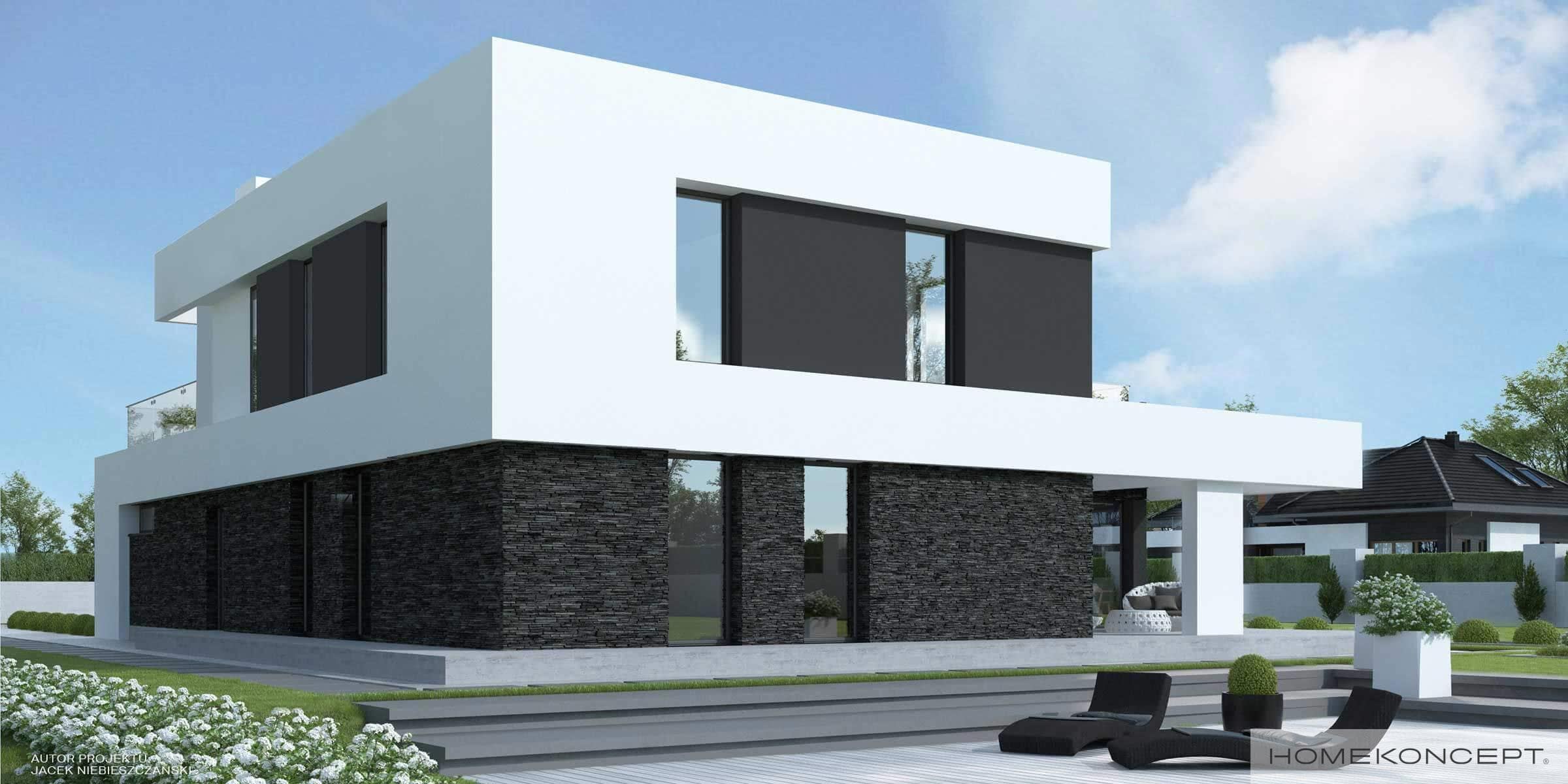

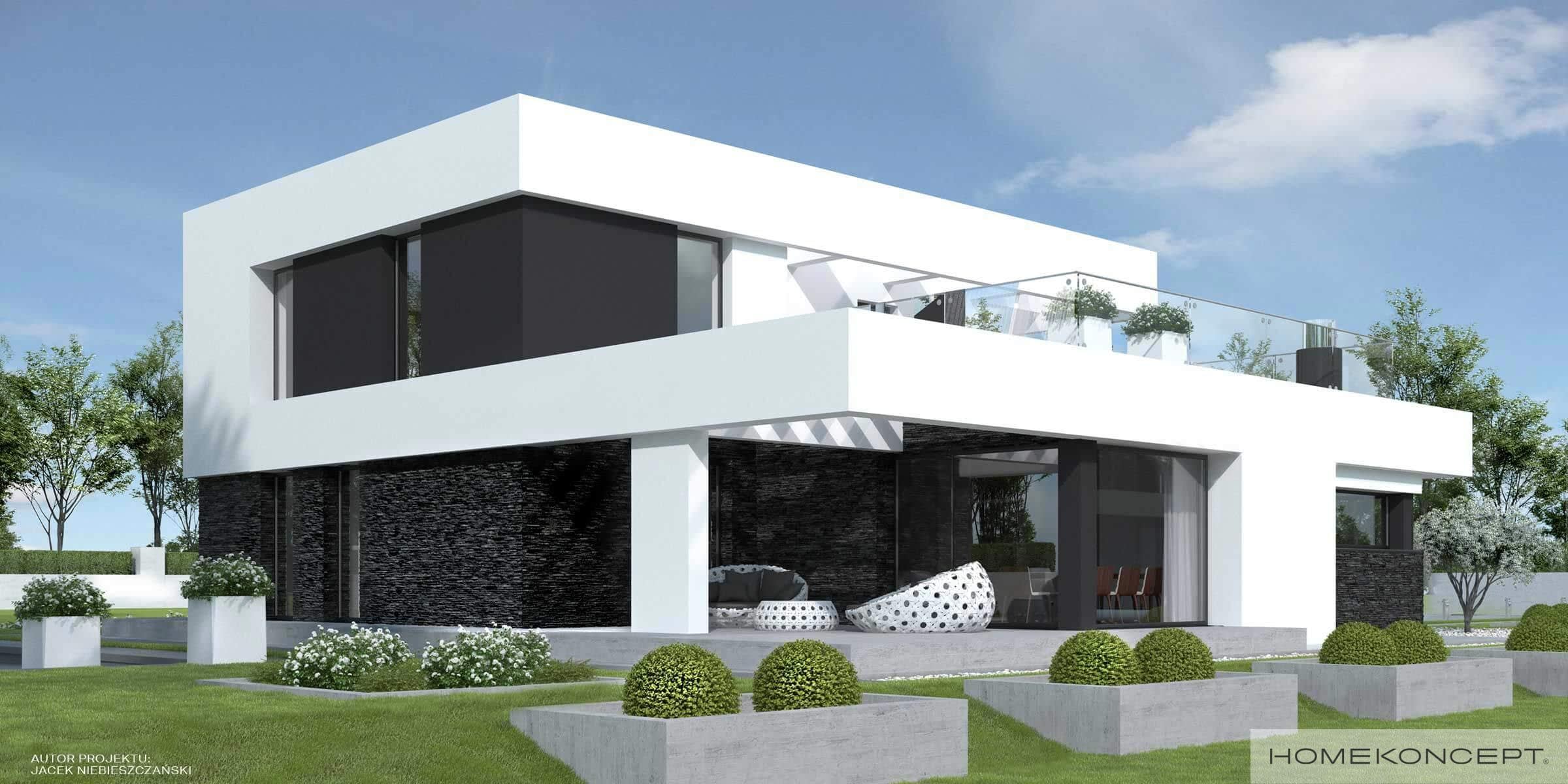

HomeKONCEPT-41 to dom piętrowy o interesującej stylistyce, wyjątkowych rozwiązaniach architektonicznych i ciekawym układzie funkcjonalnym. Wzrok przyciąga dwukolorowa elewacja, zaprojektowana z kamienia elewacyjnego połączonego z białym i czarnym tynkiem.

Nowoczesny charakter budynku podkreśla ozdobne belkowanie okalające zarówno parter jak również piętro domu. Duże przeszklenia w budynku sprawiają, że pomieszczenia są bardo dobrze nasłonecznione, a drzwi przesuwne w salonie doskonale komunikują dom z ogrodem. Na uwagę zasługują dwa niezależna tarasy zlokalizowane na piętrze, które pełnią funkcję wypoczynkową.

Na parterze zaprojektowano otwartą strefę dzienną, apartament rodziców z prywatną łazienką i garderobą, niewielki gabinet z dodatkową łazienką oraz garderobę przy wiatrołapie, spiżarnię obok kuchni, dużą kotłownię i garaż na 2 samochody. Na piętrze znajdują się natomiast 2 sypialnie, łazienka, duża strefa rekreacyjna oraz pomieszczenie gospodarcze, mogące pełnić funkcję garderoby. Budynek zaprojektowano w standardzie energooszczędnym.




Konstrukcja

TechnologiaOpis
FundamentyTradycyjne - na ławach fundamentowych
ŚcianyDwuwarstwowe - pustak ceramiczny 25 cm + styropian 20 cm
StropyŻelbetowe wylewane
DachStropodach pełny kryty membraną EPDM
SchodyŻelbetowe zabiegowe
ElewacjaKamień elewacyjny połączony z tynkiem
OgrzewanieGazowe - piec kondensacyjny. Ogrzewanie podłogowe w salonie z jadalnią, kuchni, łazienkach, wiatrołapie, pralni, garderobach, pomieszczeniu gospodarczym, pomieszczeniu rekreacyjnym i części komunikacyjnej oraz tradycyjne grzejniki w pozostałych pomieszczeniach.
WentylacjaMechaniczna z rekuperacją

Rzuty

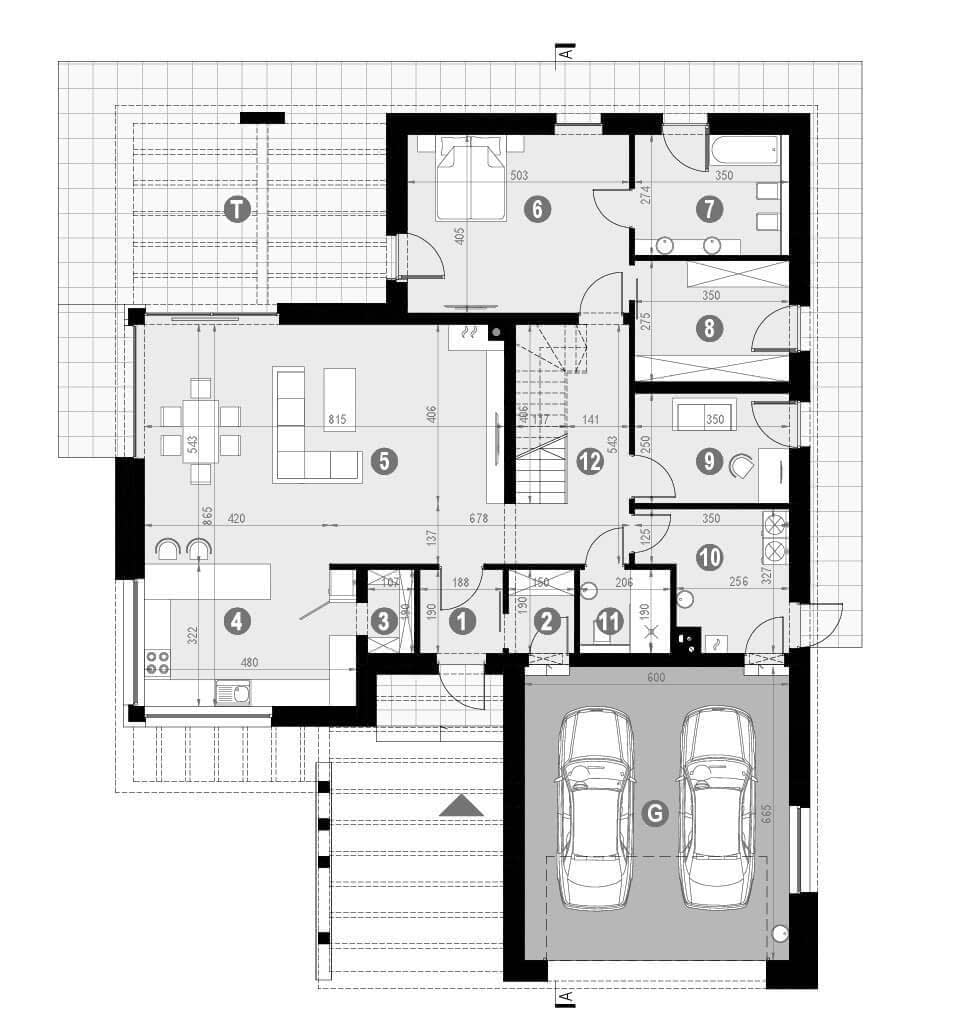

Rzut parteru

Rzut projektu HomeKONCEPT-41 - Rzut parteru

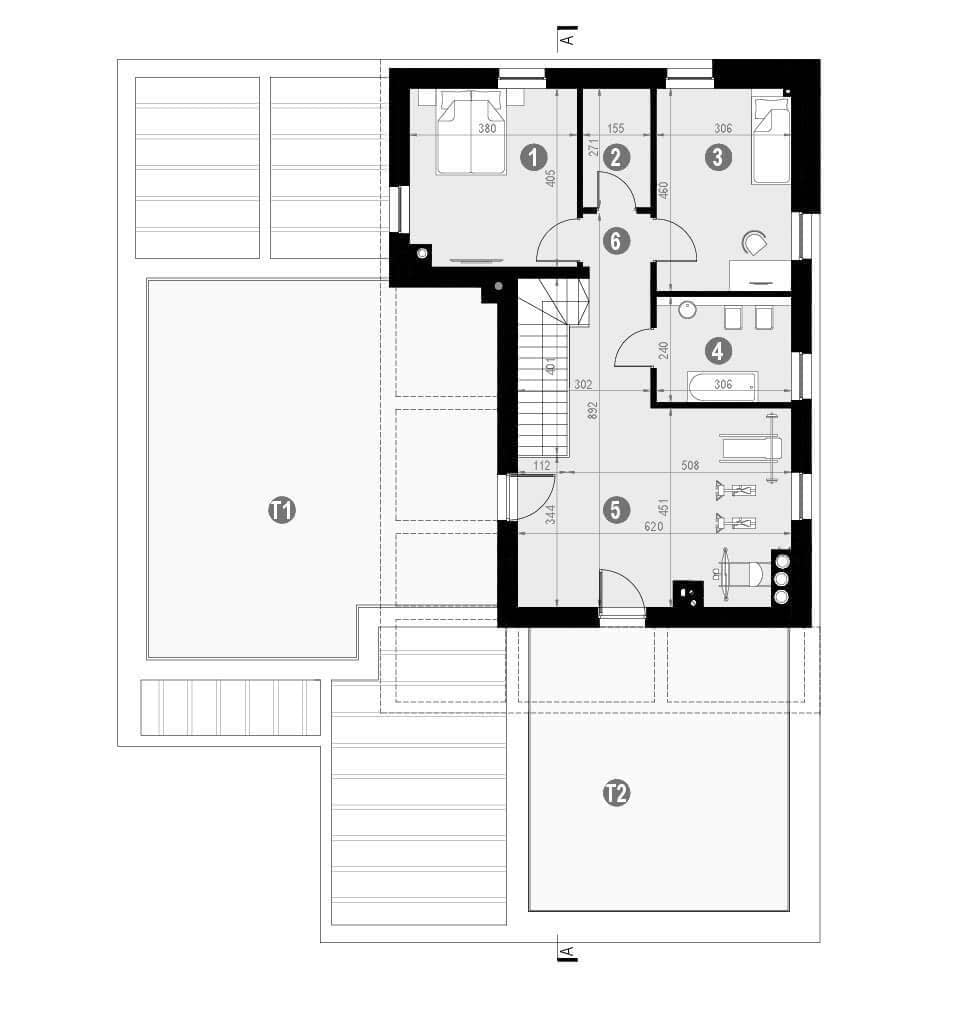

Rzut piętra

Rzut projektu HomeKONCEPT-41 - Rzut piętra

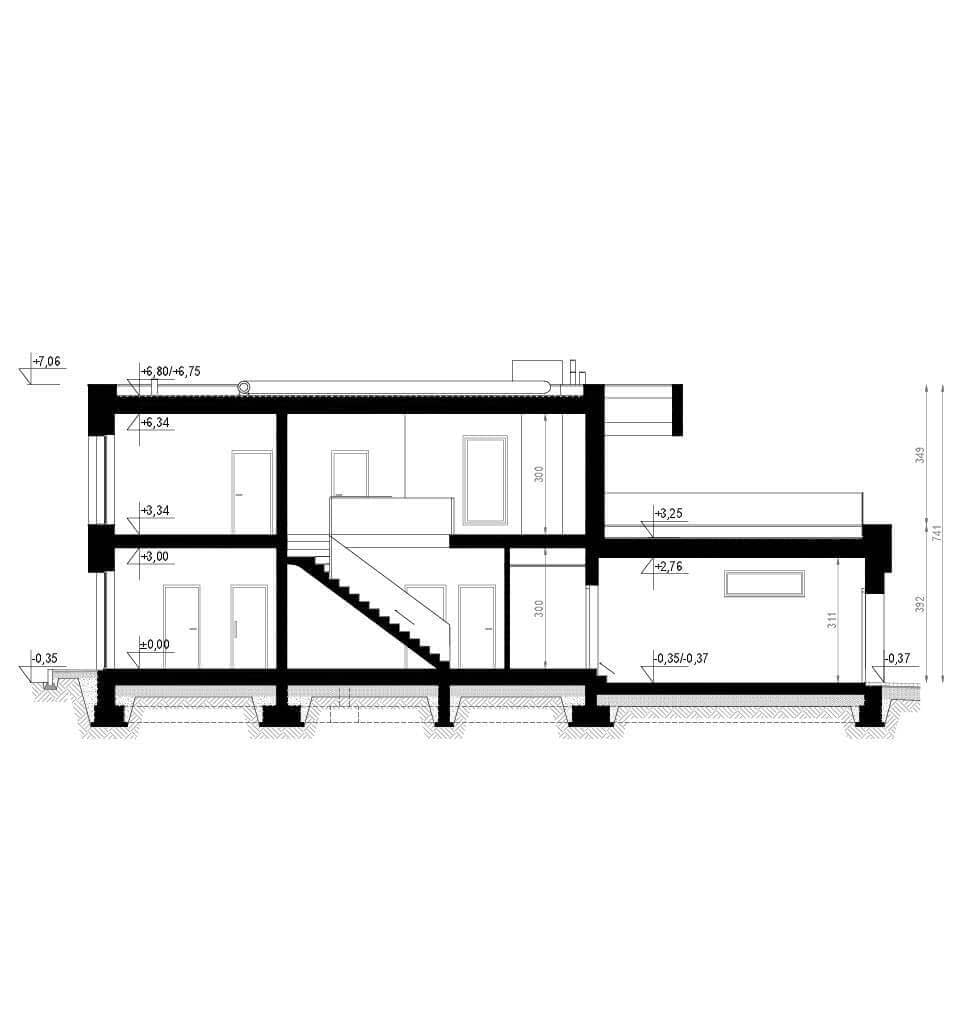

Przekrój

Rzut projektu HomeKONCEPT-41 - Przekrój

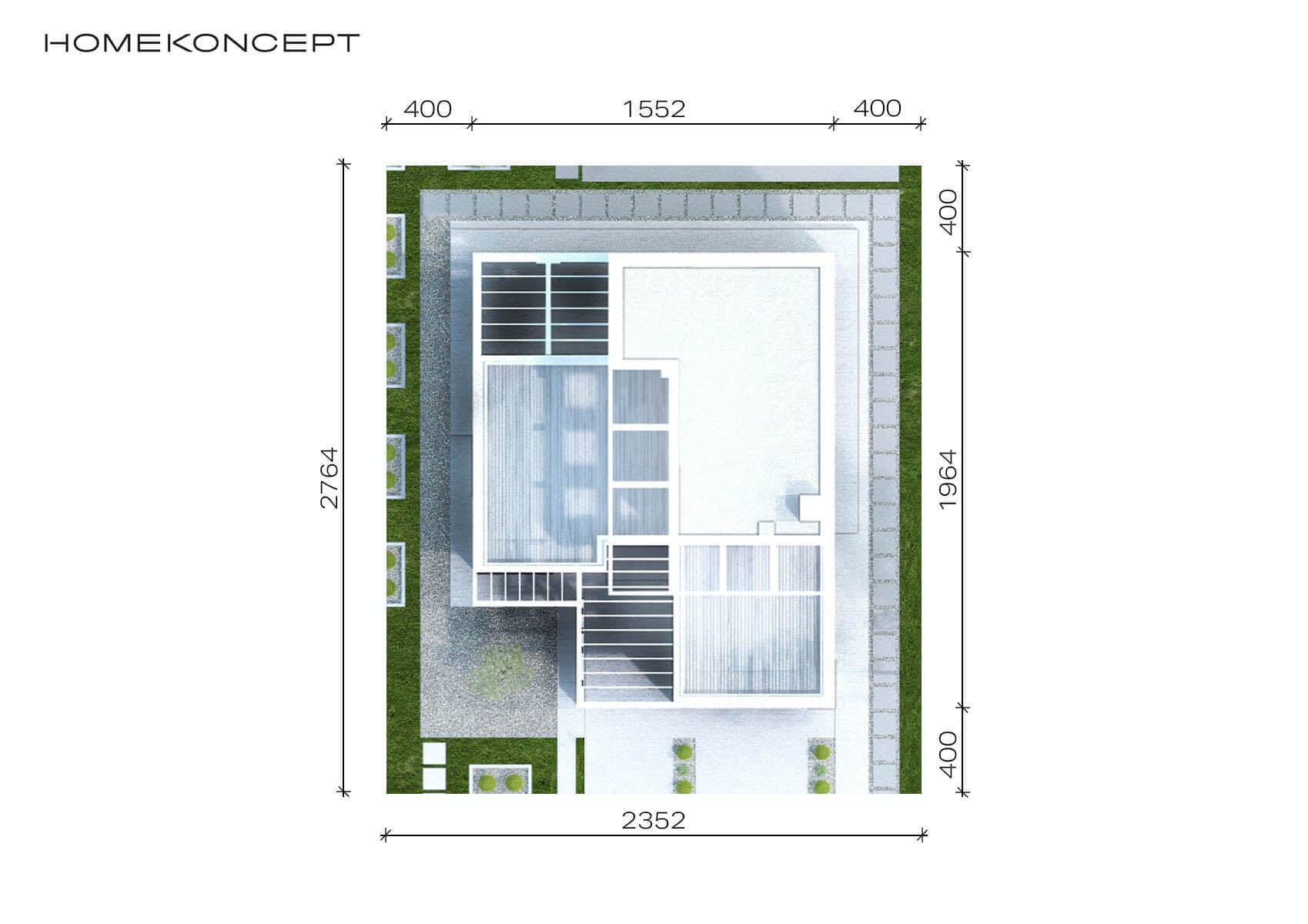

Usytuowanie na działce

Rzut projektu HomeKONCEPT-41 - Usytuowanie na działce

Rzut parteru - lustro

Rzut projektu HomeKONCEPT-41 - Rzut parteru - lustro

Rzut piętra - lustro

Rzut projektu HomeKONCEPT-41 - Rzut piętra - lustro

Przekrój - lustro

Rzut projektu HomeKONCEPT-41 - Przekrój - lustro

Dane techniczne

  • Powierzchnia użytkowa218.79 m²
  • Powierzchnia zabudowy227.4 m²
  • Liczba łazienek3
  • Liczba pokoi4
  • Powierzchnia dachu82 m²
  • Kubatura1251 m³
  • Wysokość domu7.41 m
  • Minimalne wymiary działki23.52 x 27.64m
  • GarażDwustanowiskowy
  • Rodzaj dachuPłaski

Instalacja grzewcza

  • Instalacja opcjonalna

Zawartość projektu

Cztery egzemplarze projektu, w skład którego wchodzą:

projekt architektoniczny:

  • opis techniczny
  • rzuty poziome poszczególnych kondygnacji (parter, poddasze lub piętro)
  • rzut dachu i więźby dachowej
  • wszystkie niezbędne przekroje przez całość oraz charakterystyczne fragmenty budynku
  • opisy przegród
  • elewacje budynku wraz ze szczegółowym opisem i kolorystyką użytych materiałów
  • wykaz stolarki okiennej i drzwiowej
  • zestawienie elementów więźby dachowej

projekt konstrukcji:

  • wyciąg z obliczeń statyczno – wytrzymałościowych
  • dokumentacja rysunkowa – konstrukcja
  • zestawienie stali zbrojeniowej

projekt wewnętrznych instalacji sanitarnych i gazowych

  • opis techniczny instalacji centralnego ogrzewania wraz z obliczeniami
  • charakterystyka energetyczna budynku
  • analiza porównawcza dla alternatywnego systemu ogrzewania
  • opis techniczny instalacji wodno-kanalizacyjnej oraz instalacji gazowej
  • dokumentacja rysunkowa – instalacje sanitarne i gazowe

projekt wewnętrznych instalacji elektrycznych

  • opis techniczny instalacji elektrycznych
  • dokumentacja rysunkowa – instalacje elektryczne
  • rzuty kondygnacji – rozmieszczenie instalacji elektrycznej
  • schemat tablicy bezpiecznikowej
  • instalacja odgromowa

Opracowania dodatkowe:

  • Szczegółowy kosztorys inwestorski wraz z przedmiarem robót. Dokument w wersji elektronicznej wysyłany e-mailem.

Poniższa lista przedstawia listę standardowych zmian na jakie wyrażamy zgodę.

  • Zmiana materiałów ściennych i izolacyjnych – przy zachowaniu odpowiedniej wytrzymałości i ciepłochronności,
  • Zmiana rodzaju stropów przy zachowaniu układu konstrukcyjnego oraz wymaganej wytrzymałości oraz izolacji akustycznej,
  • Zmiana materiałów wykończeniowych: posadzek, tynków, pokrycia dachu, izolacji przy zachowaniu niezbędnych parametrów wytrzymałości oraz parametrów przenikania ciepła,
  • Zmiana kolorystyki i wykończenia elewacji,
  • Zmiana zewnętrznych wymiarów budynku w granicach do 5% z zachowaniem wymiarów rozpiętości konstrukcji wynikających ze zmian materiałowych konstrukcji i izolacji termicznej ścian zewnętrznych,
  • Zmiana wymiarów fundamentów wynikająca z dostosowania obiektu do warunków gruntowych i głębokości przemarzania gruntu oraz zmiana ław na płytę fundamentową
  • Zmiana wymiarów przekrojów lub rozstawu elementów więźby dachowej wynikająca z dostosowania konstrukcji dachu budynku do odpowiedniej strefy obciążenia śniegiem i wiatrem,
  • Zmiana kąta nachylenia połaci dachu max. o 10° oraz wysięgu okapów,
  • Zmiana wielkości i kształtu tarasu lub rezygnacja z niego,
  • Zmiana rozwiązań funkcjonalnych wewnątrz budynku polegająca na przesunięciu lub likwidacji ścian działowych,
  • Zmiana lokalizacji, ilości i kształtu okien oraz drzwi przy zachowaniu charakteru i estetyki elewacji oraz wymaganej izolacyjności,
  • Wprowadzenie częściowego lub całkowitego podpiwniczenia budynku – po dokonaniu dodatkowych obliczeń konstrukcyjnych,
  • Zmiany w projektach instalacji wodno-kanalizacyjnej, gazowej, c.o., elektrycznej, przy zachowaniu obowiązujących norm i przepisów, a wynikające ze zmian materiałowych, typów dobranych urządzeń i dostępności mediów na działce budowlanej,
  • Zmiana sposobu wentylacji budynku z wentylacji grawitacyjnej na wentylację mechaniczną (lub odwrotnie) oraz zmiana źródła ciepła po dokonaniu dodatkowych opracowań.

Dodatki

Bezpłatne dodatki

Gratis

Zestaw umów

Gratis

Zmiany w projekcie

Gratis

Tablica budowy

Gratis

Dziennik budowy

Płatne dodatki

Kosztorys inwestorski

300 zł

Dodatkowy egzemplarz projektu

250 zł

Projekt ogrzewania pompą ciepła

800 zł

Projekt szamba

250 zł

Projekt ogrzewania podłogowego

400 zł

Projekt instalacji solarnej

300 zł

Projekt kominka z płaszczem wodnym

300 zł

Projekt wentylacji mechanicznej

450 zł

Projekt kotłowni na paliwo stałe

350 zł

Projekt wentylacji grawitacyjnej

350 zł

Projekt ogrodu

2 500 zł

Pakiet HOME

1 004 zł390 zł

Pakiet PREMIUM

2 404 zł890 zł
