HomeKONCEPT-49

4 200 zł

Projekt domu HomeKONCEPT-49

Autor projektu:HomeKONCEPT
Gratis do projektów: zestaw umów, zgoda na zmiany w projekcie. Darmowa dostawa za 0 zł.
4 500 zł4 200 zł

Promocja ważna do

05-08-2021

Zadaj pytanie
  • Typ projektuWolnostojący
  • StylNowoczesny
  • Powierzchnia użytkowa172.02 m²
  • KondygnacjeParterowy, z poddaszem
  • GarażDwustanowiskowy
  • DachDwuspadowy
  • Odbicie lustrzaneTak
  • Czas realizacjimax. czas realizacji 21 dni
  • Zobacz więcej >

Zadzwoń do konsultanta

Godziny pracy: Pon. - Pt.8:00 - 16:00

Reklama

Oczyszczacz powietrza Aeroprime X Auto

Opis

Zgodność z WT 2012 i Eurokodami

Ze względu na dostosowywanie projektu do standardu WT 2021, czas realizacji może się różnić od standardowego.

Skontaktuj się z nami aby poznać szczegóły dotyczące wybranego projektu.

Opis projektu

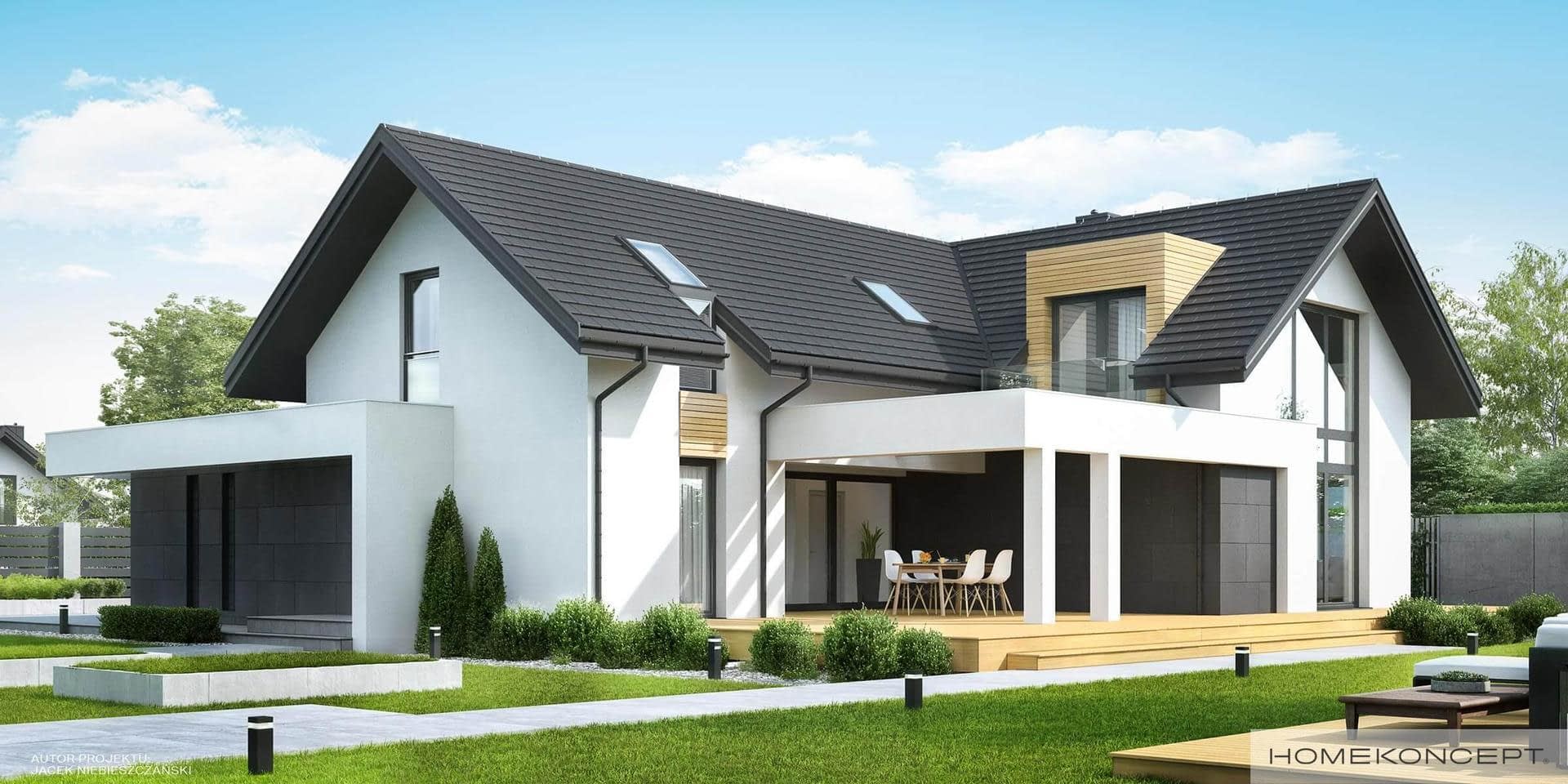

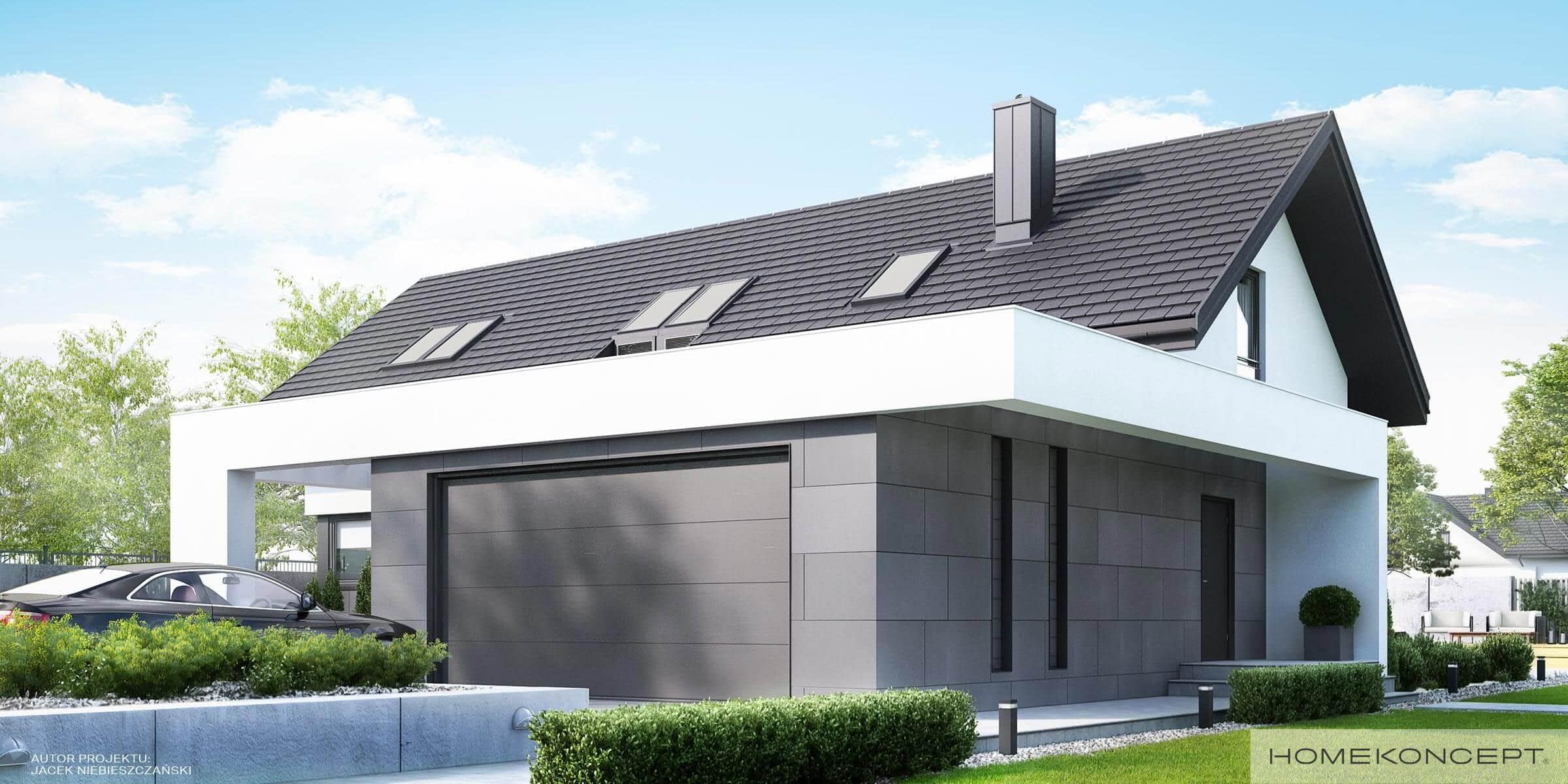

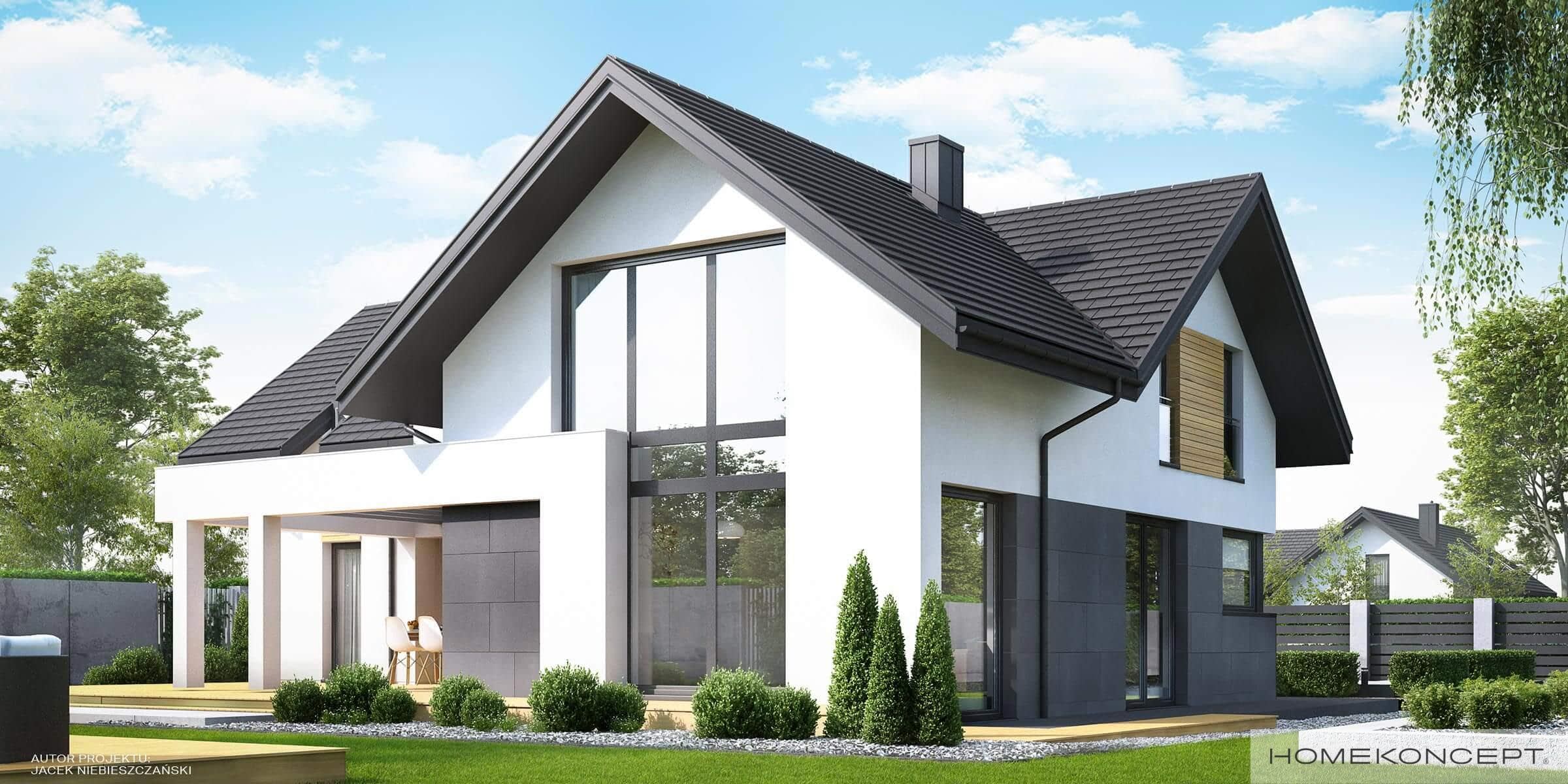

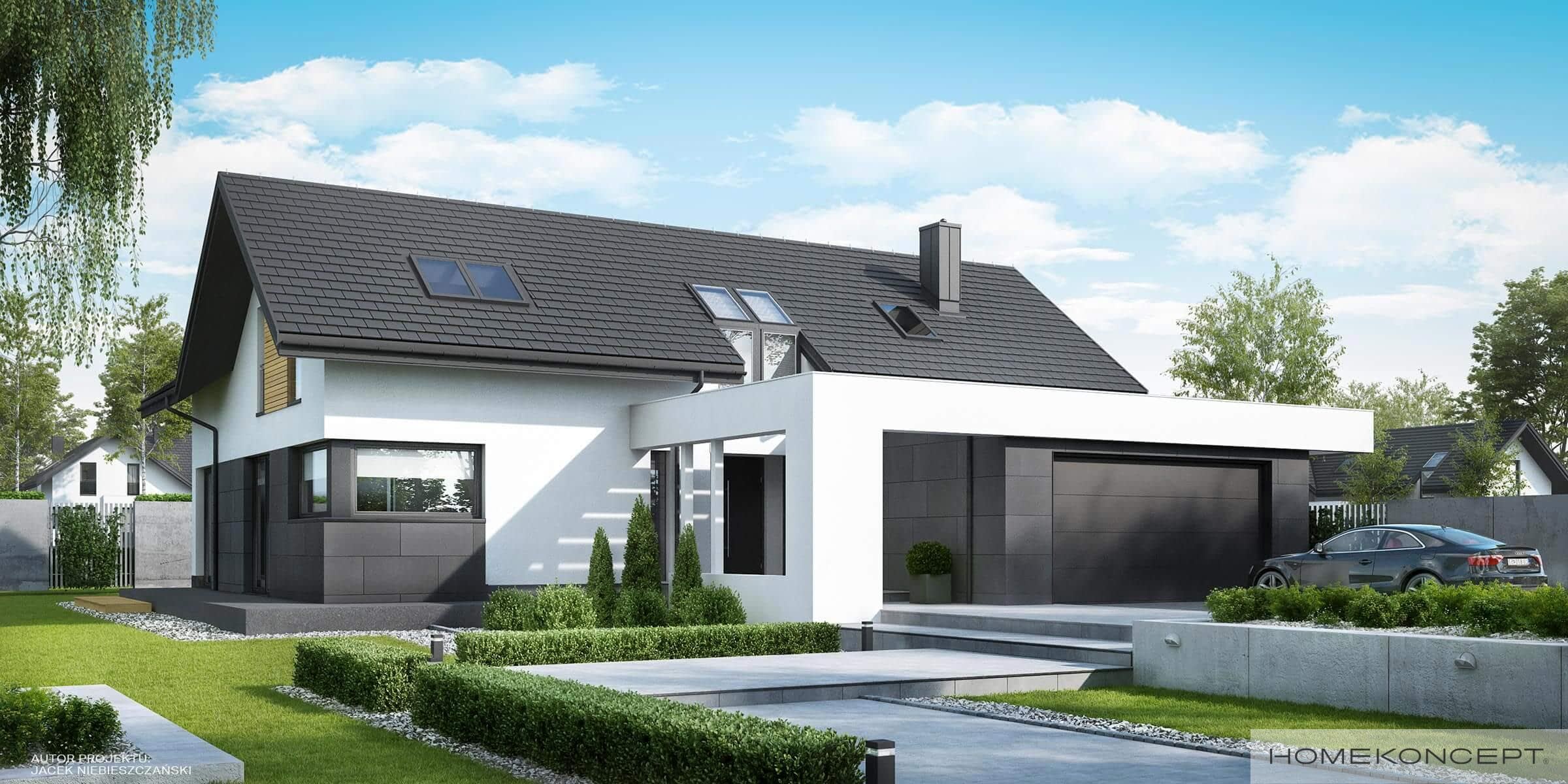

HomeKONCEPT 49 to rozłożysta bryła w kształcie litery L z garażem wysuniętym przed lico budynku, pokryta dachem dwuspadowym. Swój niezwykły urok zawdzięcza nowoczesnej elewacji wykonanej z użyciem białego tynku, grafitowego kamienia i kontrastującego z nimi jasnego drewna. Ciemna dachówka współgra z elewacją nadając jej klasycznego charakteru jednak z modnym rysem. Całość okala typowe dla HomeKONCEPT białe belkowanie chroniące strefę wejściową przed deszczem i wiatrem, które od strony ogrodowej przekształca się w ażurową pergolę osłaniającą taras. Duży taras dostępny bezpośrednio z salonu z pewnością spodoba się miłośnikom ciekawych aranżacji ogrodowych. Osłonięty przed nadmiarem słońca stanowi perfekcyjne miejsce do celebrowania wspólnych rodzinnych posiłków na świeżym powietrzu. Sprawdzi się również jako przydomowa strefa relaksu w otoczeniu ogrodowej zieleni. Na uwagę zasługuje tutaj duże, dwukondygnacyjne przeszklenie umiejscowione na elewacji ogrodowej. Idealnie doświetla ciągi komunikacyjne domu zapewniając przy tym fenomenalny widok na okolicę.

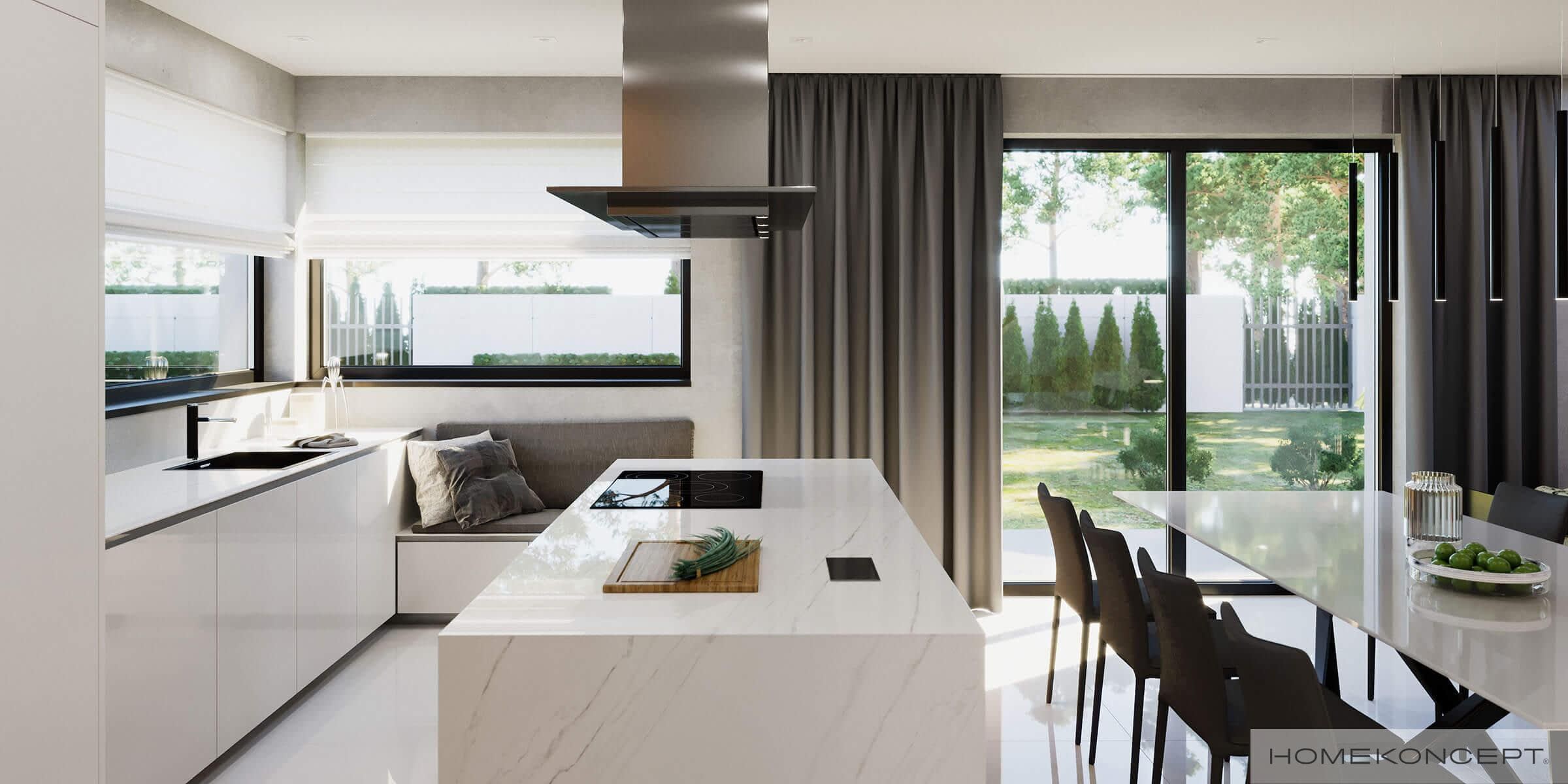

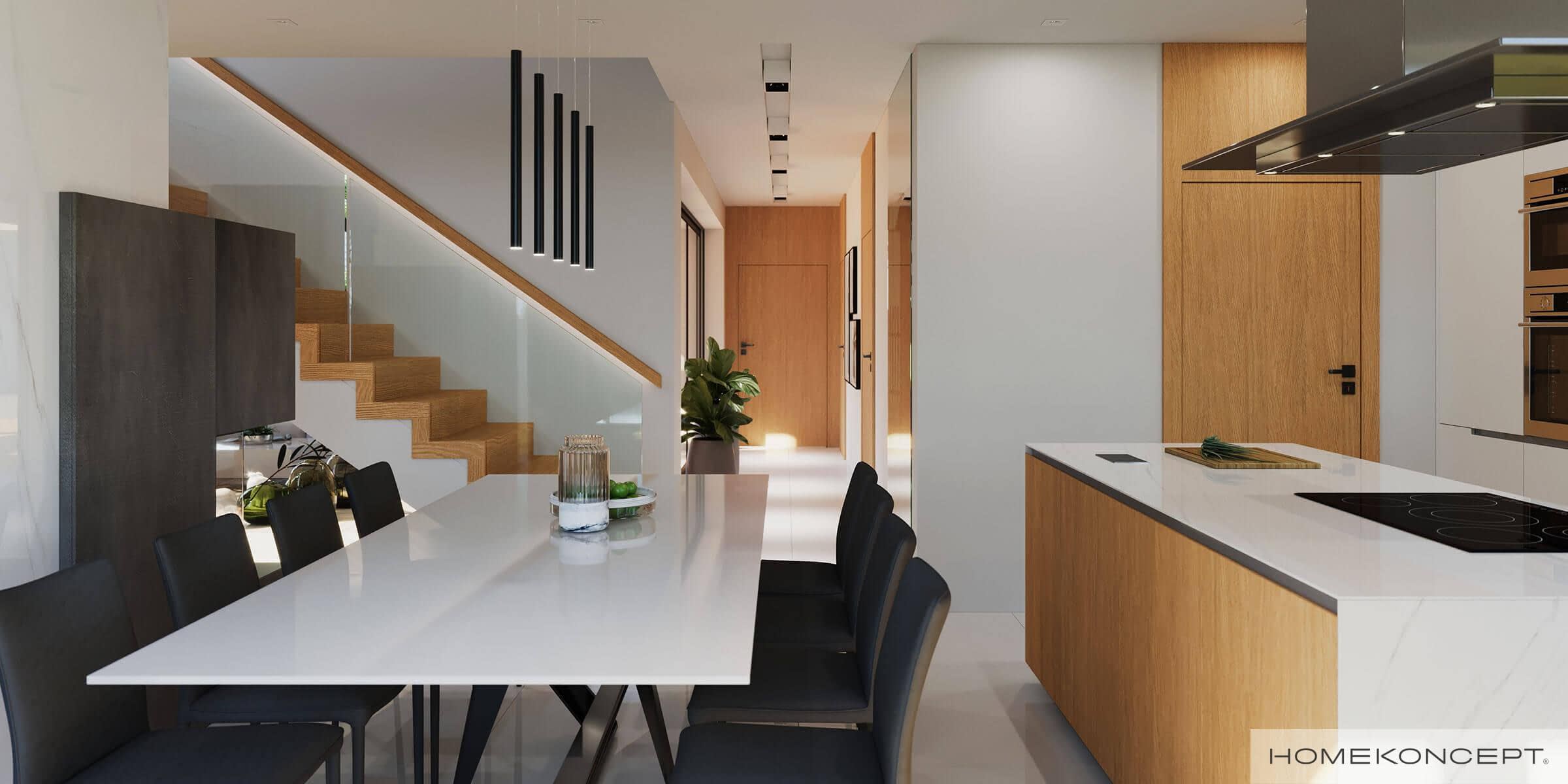

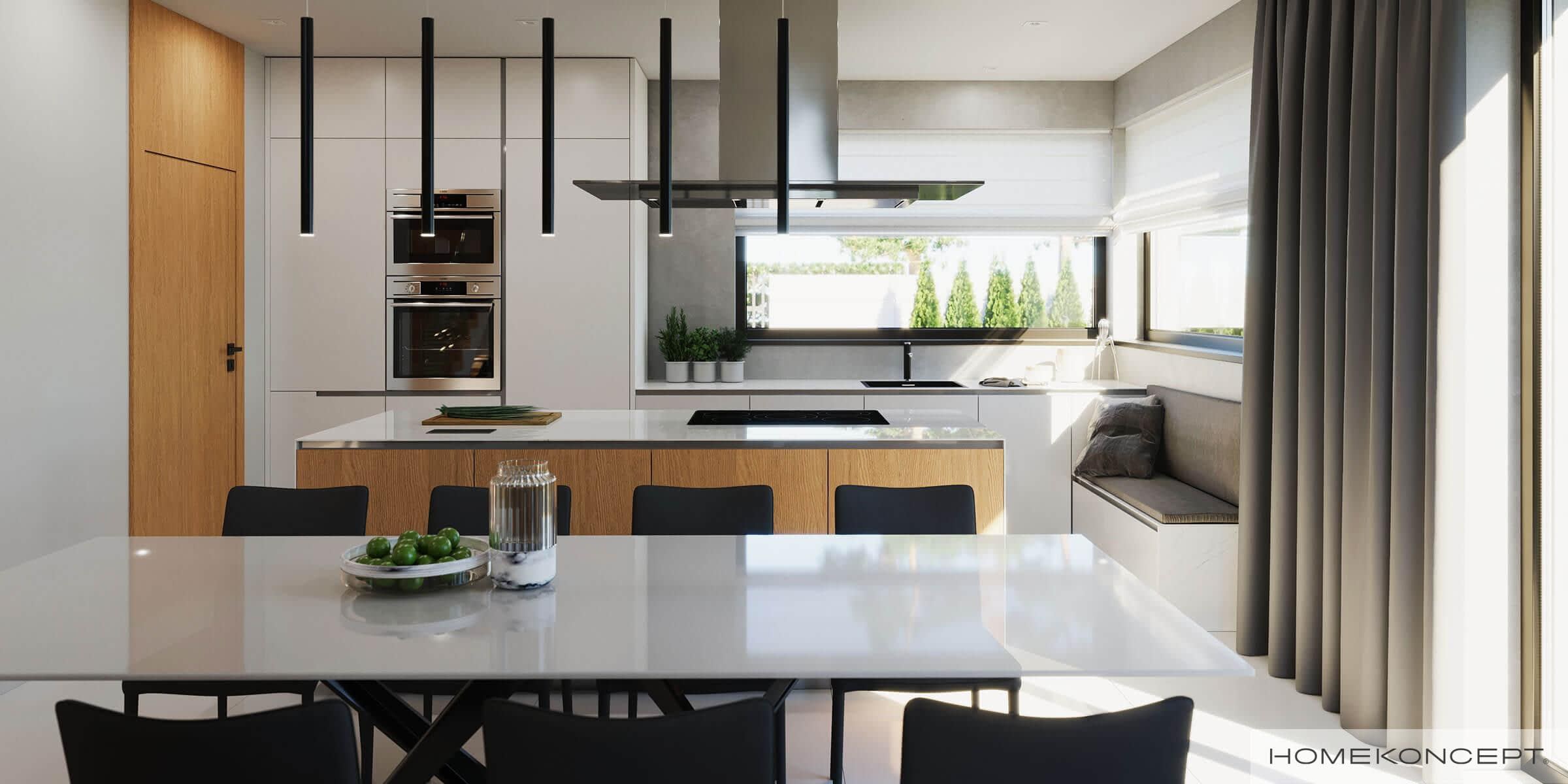

Nasz nowoczesny dom jednorodzinny HK49 cechują przestronne, funkcjonalne, zaprojektowane według najnowszych trendów wnętrza, w których każdy z domowników znajdzie miejsce dla siebie. Sercem parteru jest duża strefa dzienna – jedno pomieszczenie zawierające w sobie salon z wyjściem na taras, jadalnię i otwartą kuchnię z modnym blatem śniadaniowym. Bezpośrednio przy kuchni nasi architekci zaprojektowali bardzo poręczną spiżarnię. Przestrzeń salonu dodatkowo uatrakcyjnia nadająca mu niesamowitej przestronności antresola nazywana też czasami wysokim sufitem nad salonem. Po przeciwnej stronie domu, oddzielony od codziennego zgiełku ciągiem komunikacyjnym znajduje się przytulny gabinet, który można zaaranżować także jako pokój gościnny lub dodatkową sypialnię. Na parterze umiejscowiono również niezbędne pomieszczenia gospodarczo-użytkowe: wiatrołap z garderobą, niewielką łazienkę, kotłownię, dwustanowiskowy garaż i dostępne z zewnątrz pomieszczenie gospodarcze. Poddasze będące prywatną strefą domowników skrywa w sobie trzy komfortowe sypialnie. Jedna z nich została zaprojektowana jako sypialnia małżeńska typu master bedroom z własną łazienką i garderobą. Uzupełnieniem poddasza jest ogólnodostępna przestronna łazienka, garderoba oraz duża pralnia. Jedna z pozostałych sypialni podobnie jak sypialnia małżeńska – posiada garderobę. Z korytarza dostępny jest elegancki balkon.


Konstrukcja

TechnologiaOpis
FundamentyTradycyjne - na ławach fundamentowych
ŚcianyDwuwarstwowe - pustak ceramiczny 25 cm + styropian 20 cm/wełna mineralna 18 cm
StropŻelbetowy wylewany
DachTradycyjna więźba dachowa pokryta dachówką ceramiczną lub cementową
ElewacjaTynk silikonowy i kamień naturalny w połączeniu z deskami elewacyjnymi
OgrzewanieGazowe - piec kondensacyjny. Ogrzewanie podłogowe w salonie z jadalnią, kuchni, łazienkach, garderobach,  pralni, wiatrołapie i części komunikacyjnej oraz tradycyjne grzejniki w pozostałych pomieszczeniach.
WentylacjaMechaniczna z rekuperacją

Rzuty

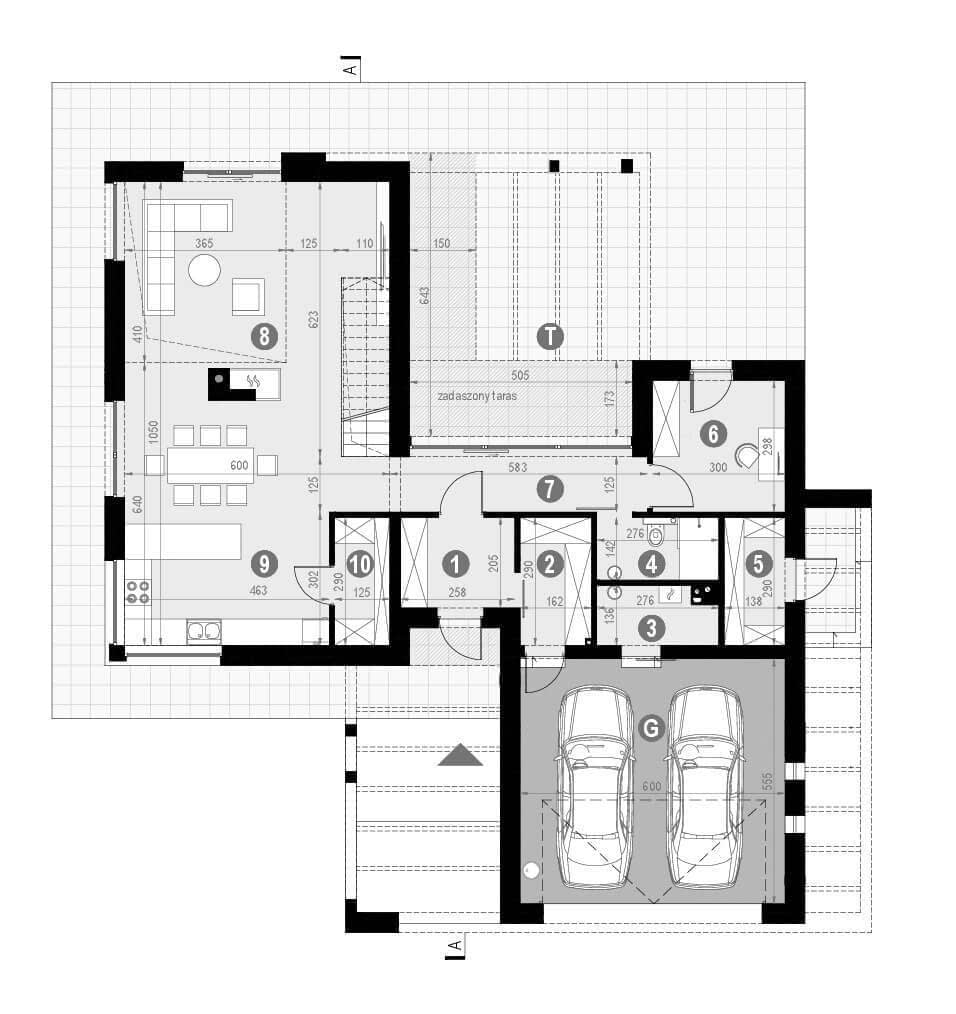

Rzut parteru

Rzut projektu HomeKONCEPT-49 - Rzut parteru

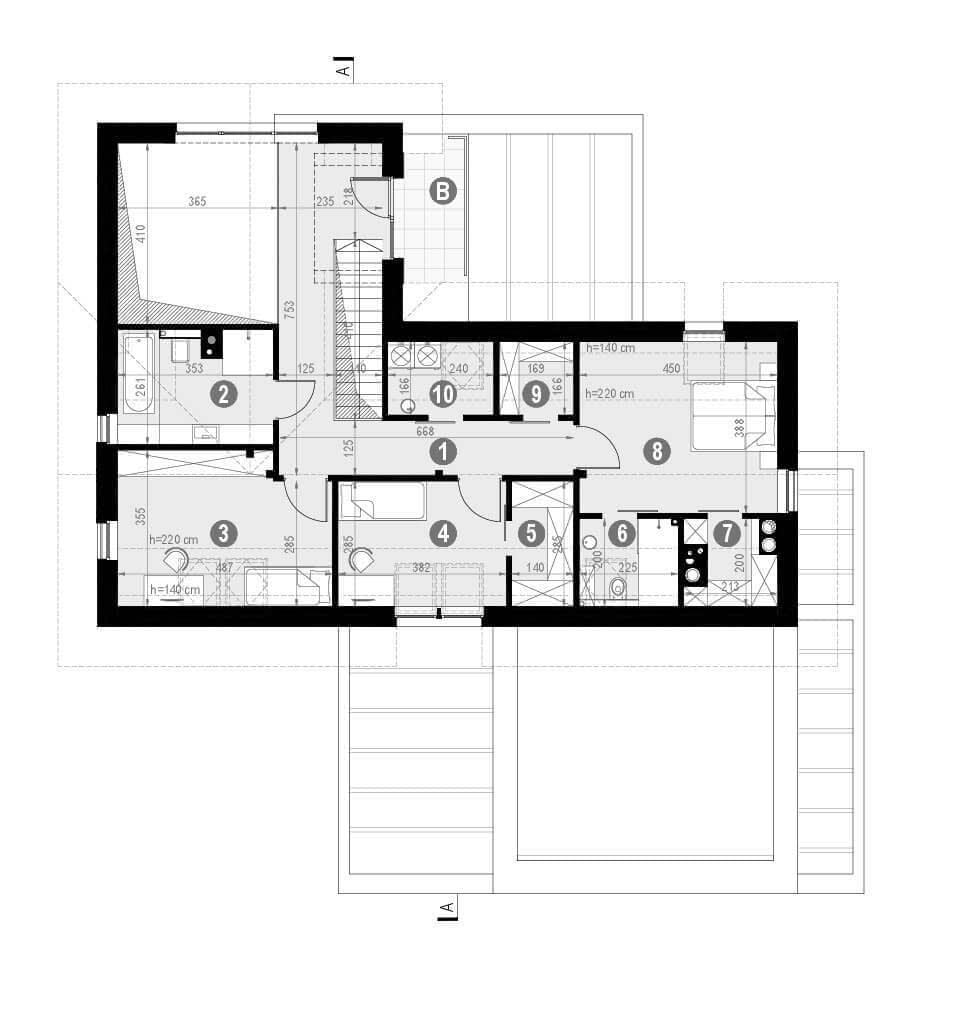

Rzut poddasza

Rzut projektu HomeKONCEPT-49 - Rzut poddasza

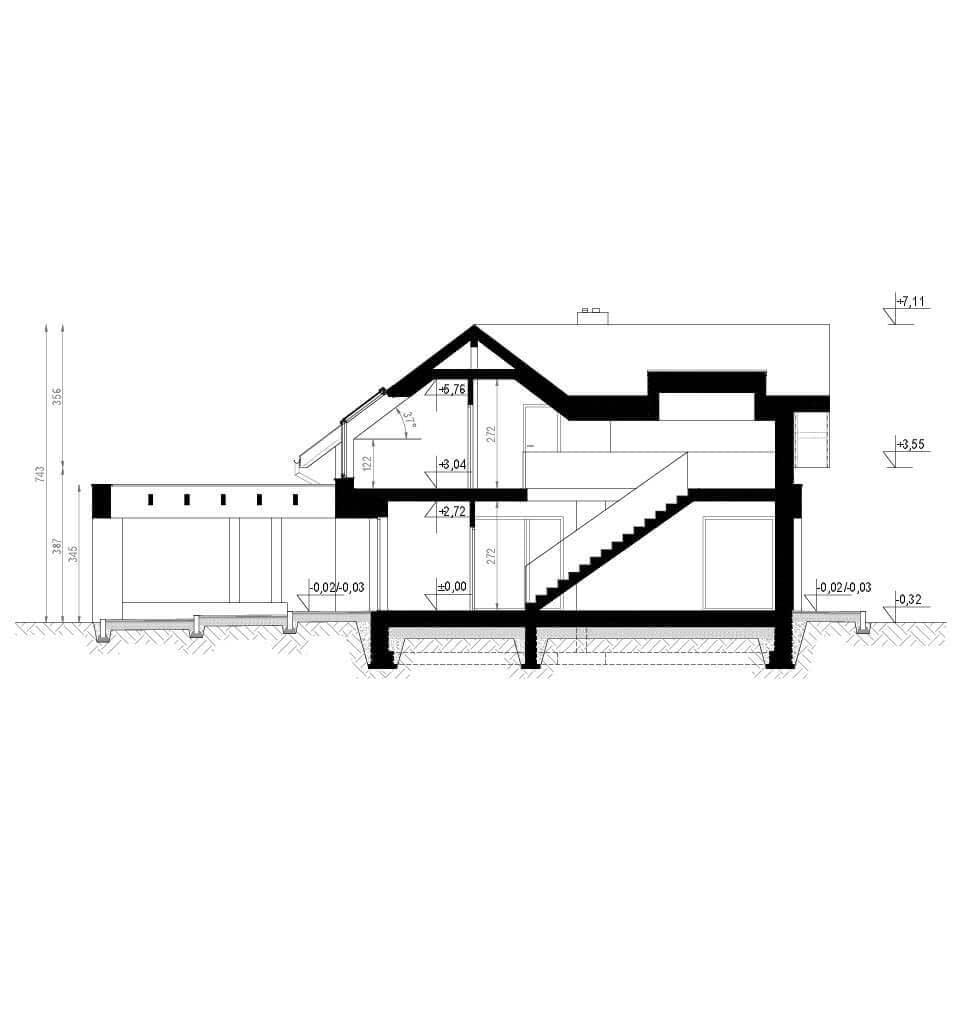

Przekrój

Rzut projektu HomeKONCEPT-49 - Przekrój

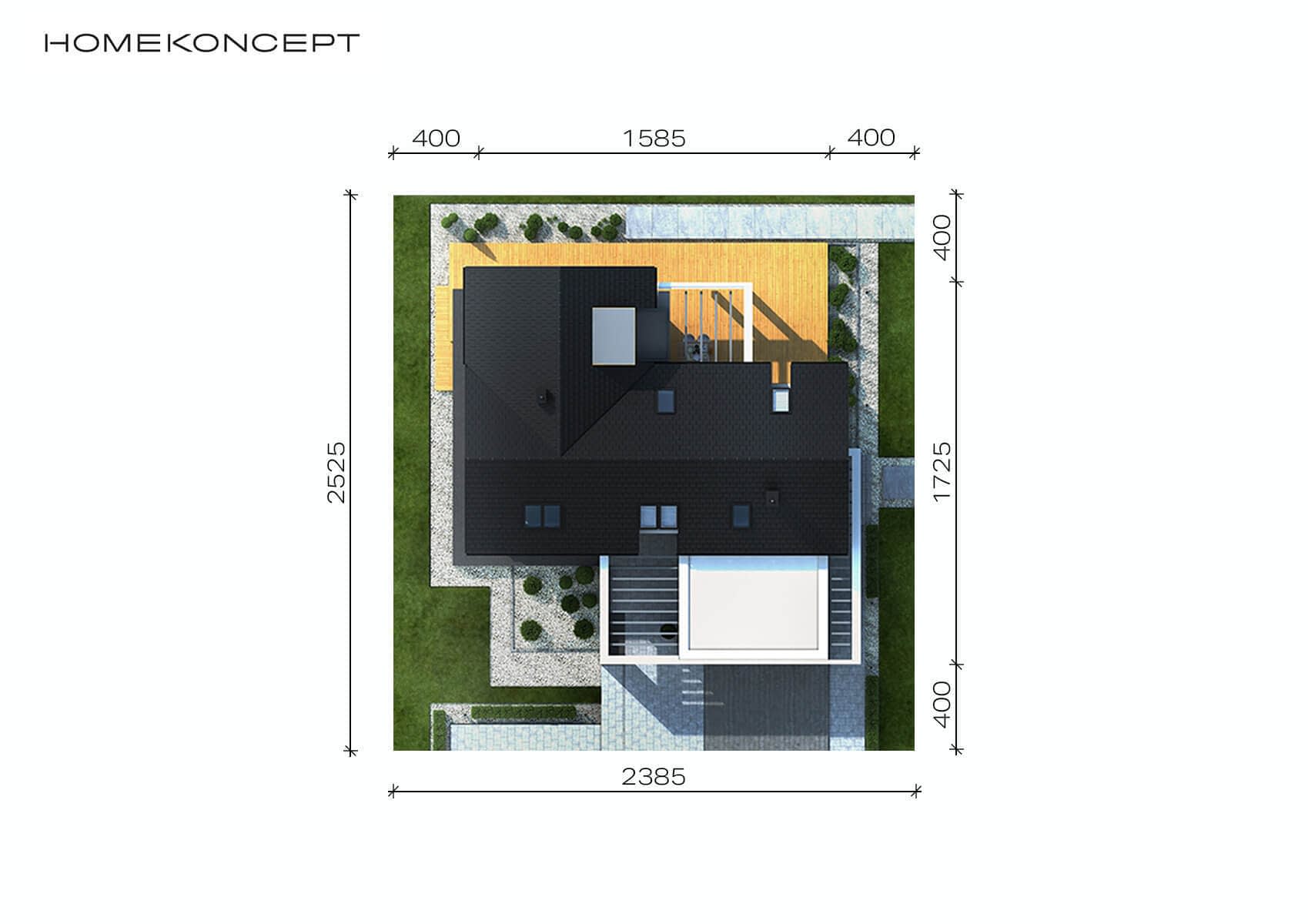

Usytuowanie na działce

Rzut projektu HomeKONCEPT-49 - Usytuowanie na działce

Rzut parteru - lustro

Rzut projektu HomeKONCEPT-49 - Rzut parteru - lustro

Rzut poddasza - lustro

Rzut projektu HomeKONCEPT-49 - Rzut poddasza - lustro

Przekrój - lustro

Rzut projektu HomeKONCEPT-49 - Przekrój - lustro

Dane techniczne

  • Powierzchnia użytkowa172.02 m²
  • Powierzchnia zabudowy181.58 m²
  • Liczba łazienek3
  • Liczba pokoi4
  • Powierzchnia dachu233 m²
  • Kubatura1036 m³
  • Wysokość domu7.42 m
  • Minimalne wymiary działki23.85 x 25.25m
  • GarażDwustanowiskowy
  • Rodzaj dachuDwuspadowy

Instalacja grzewcza

  • Instalacja opcjonalna

Zawartość projektu

Cztery egzemplarze projektu, w skład którego wchodzą:

projekt architektoniczny:

  • opis techniczny
  • rzuty poziome poszczególnych kondygnacji (parter, poddasze lub piętro)
  • rzut dachu i więźby dachowej
  • wszystkie niezbędne przekroje przez całość oraz charakterystyczne fragmenty budynku
  • opisy przegród
  • elewacje budynku wraz ze szczegółowym opisem i kolorystyką użytych materiałów
  • wykaz stolarki okiennej i drzwiowej
  • zestawienie elementów więźby dachowej

projekt konstrukcji:

  • wyciąg z obliczeń statyczno – wytrzymałościowych
  • dokumentacja rysunkowa – konstrukcja
  • zestawienie stali zbrojeniowej

projekt wewnętrznych instalacji sanitarnych i gazowych

  • opis techniczny instalacji centralnego ogrzewania wraz z obliczeniami
  • charakterystyka energetyczna budynku
  • analiza porównawcza dla alternatywnego systemu ogrzewania
  • opis techniczny instalacji wodno-kanalizacyjnej oraz instalacji gazowej
  • dokumentacja rysunkowa – instalacje sanitarne i gazowe

projekt wewnętrznych instalacji elektrycznych

  • opis techniczny instalacji elektrycznych
  • dokumentacja rysunkowa – instalacje elektryczne
  • rzuty kondygnacji – rozmieszczenie instalacji elektrycznej
  • schemat tablicy bezpiecznikowej
  • instalacja odgromowa

Opracowania dodatkowe:

  • Szczegółowy kosztorys inwestorski wraz z przedmiarem robót. Dokument w wersji elektronicznej wysyłany e-mailem.

Poniższa lista przedstawia listę standardowych zmian na jakie wyrażamy zgodę.

  • Zmiana materiałów ściennych i izolacyjnych – przy zachowaniu odpowiedniej wytrzymałości i ciepłochronności,
  • Zmiana rodzaju stropów przy zachowaniu układu konstrukcyjnego oraz wymaganej wytrzymałości oraz izolacji akustycznej,
  • Zmiana materiałów wykończeniowych: posadzek, tynków, pokrycia dachu, izolacji przy zachowaniu niezbędnych parametrów wytrzymałości oraz parametrów przenikania ciepła,
  • Zmiana kolorystyki i wykończenia elewacji,
  • Zmiana zewnętrznych wymiarów budynku w granicach do 5% z zachowaniem wymiarów rozpiętości konstrukcji wynikających ze zmian materiałowych konstrukcji i izolacji termicznej ścian zewnętrznych,
  • Zmiana wymiarów fundamentów wynikająca z dostosowania obiektu do warunków gruntowych i głębokości przemarzania gruntu oraz zmiana ław na płytę fundamentową
  • Zmiana wymiarów przekrojów lub rozstawu elementów więźby dachowej wynikająca z dostosowania konstrukcji dachu budynku do odpowiedniej strefy obciążenia śniegiem i wiatrem,
  • Zmiana kąta nachylenia połaci dachu max. o 10° oraz wysięgu okapów,
  • Zmiana wielkości i kształtu tarasu lub rezygnacja z niego,
  • Zmiana rozwiązań funkcjonalnych wewnątrz budynku polegająca na przesunięciu lub likwidacji ścian działowych,
  • Zmiana lokalizacji, ilości i kształtu okien oraz drzwi przy zachowaniu charakteru i estetyki elewacji oraz wymaganej izolacyjności,
  • Wprowadzenie częściowego lub całkowitego podpiwniczenia budynku – po dokonaniu dodatkowych obliczeń konstrukcyjnych,
  • Zmiany w projektach instalacji wodno-kanalizacyjnej, gazowej, c.o., elektrycznej, przy zachowaniu obowiązujących norm i przepisów, a wynikające ze zmian materiałowych, typów dobranych urządzeń i dostępności mediów na działce budowlanej,
  • Zmiana sposobu wentylacji budynku z wentylacji grawitacyjnej na wentylację mechaniczną (lub odwrotnie) oraz zmiana źródła ciepła po dokonaniu dodatkowych opracowań.
