HOMEKONCEPT 65

4 190 zł

Projekt domu HOMEKONCEPT 65

Gratis do projektów: zestaw umów, zgoda na zmiany w projekcie. Darmowa dostawa za 0 zł.
4 590 zł4 190 zł
Oszczędź: 400,00zł
Najniższa cena z 30 dni: 3 809,70 zł

Promocja ważna do

16-04-2024

Zadaj pytanie
  • Typ projektuWolnostojący
  • Powierzchnia użytkowa72.67 m²
  • Kondygnacjez poddaszem
  • GarażBez garażu
  • DachDwuspadowy
  • Kąt nach. dachu35°
  • Odbicie lustrzaneTak
  • Czas realizacjimax. czas realizacji 21 dni
  • Zobacz więcej >

Zadzwoń do konsultanta

Godziny pracy: Pon. - Pt.8:00 - 16:00

Opis

Zgodność z WT 2021 i Eurokodami

Ze względu na dostosowywanie projektu do standardu WT 2021, czas realizacji może się różnić od standardowego.

Skontaktuj się z nami aby poznać szczegóły dotyczące wybranego projektu.


Konstrukcja

Strop: konstrukcja stalowa

Ściany: dwuwarstwowe - pustak ceramiczny 25 cm + styropian Termo Organika 20 cm

Dach: tradycyjna więźba dachowa pokryta dachówką ceramiczną lub cementową CREATON, okna dachowe FAKRO

Elewacja: tynk silikonowy połączony z kamieniem naturalnym 29 PM firmy EL-POL Hurtownia Kamienia

Ogrzewanie: gazowe - piec kondensacyjny oraz ogrzewanie podłogowe w strefie dziennej, łazience, komunikacji, tradycyjne grzejniki w pozostałych pomieszczeniach

Wentylacja: grawitacyjna

Rzuty

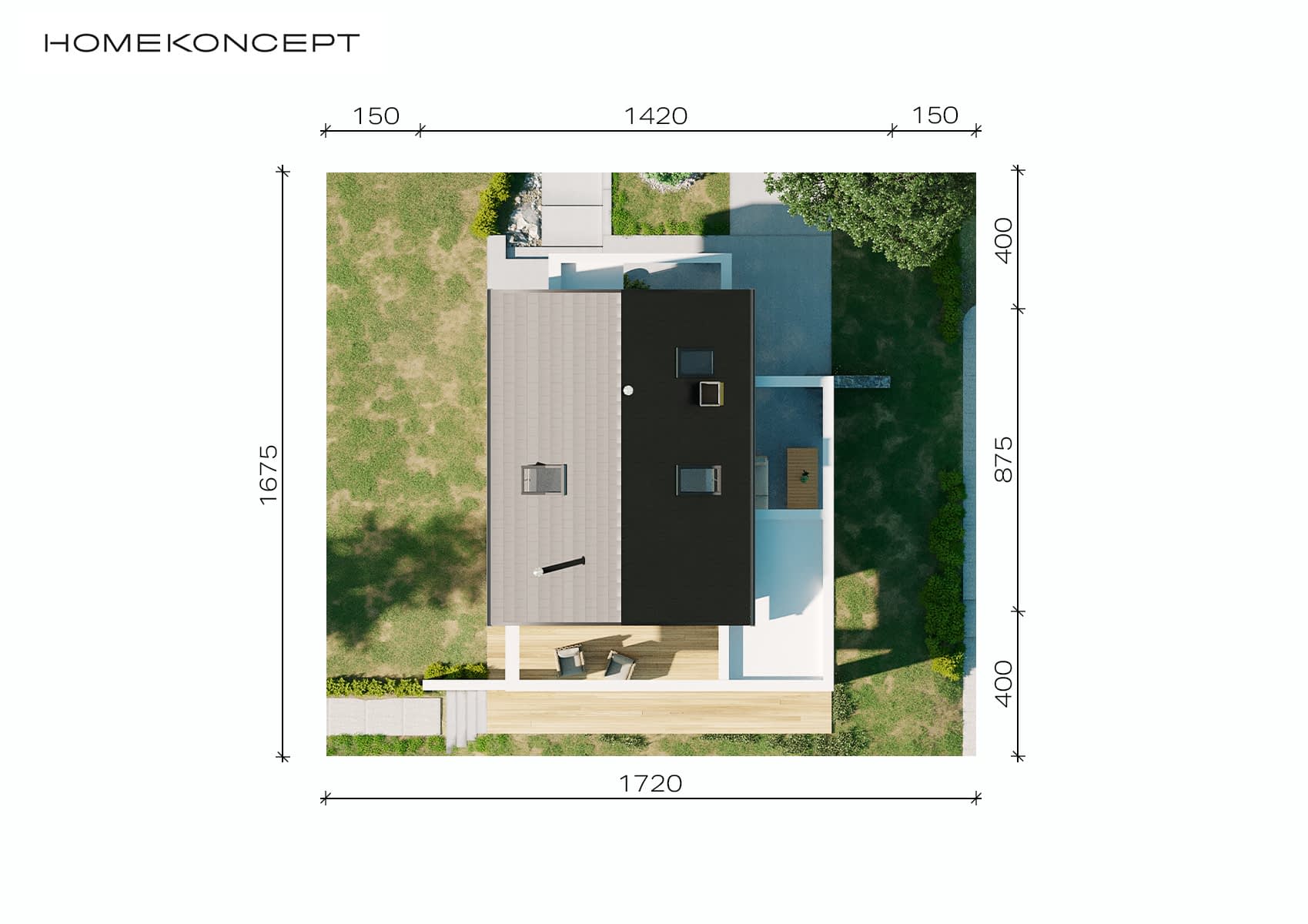

Usytuowanie na działce

Rzut projektu HOMEKONCEPT 65 - Usytuowanie na działce

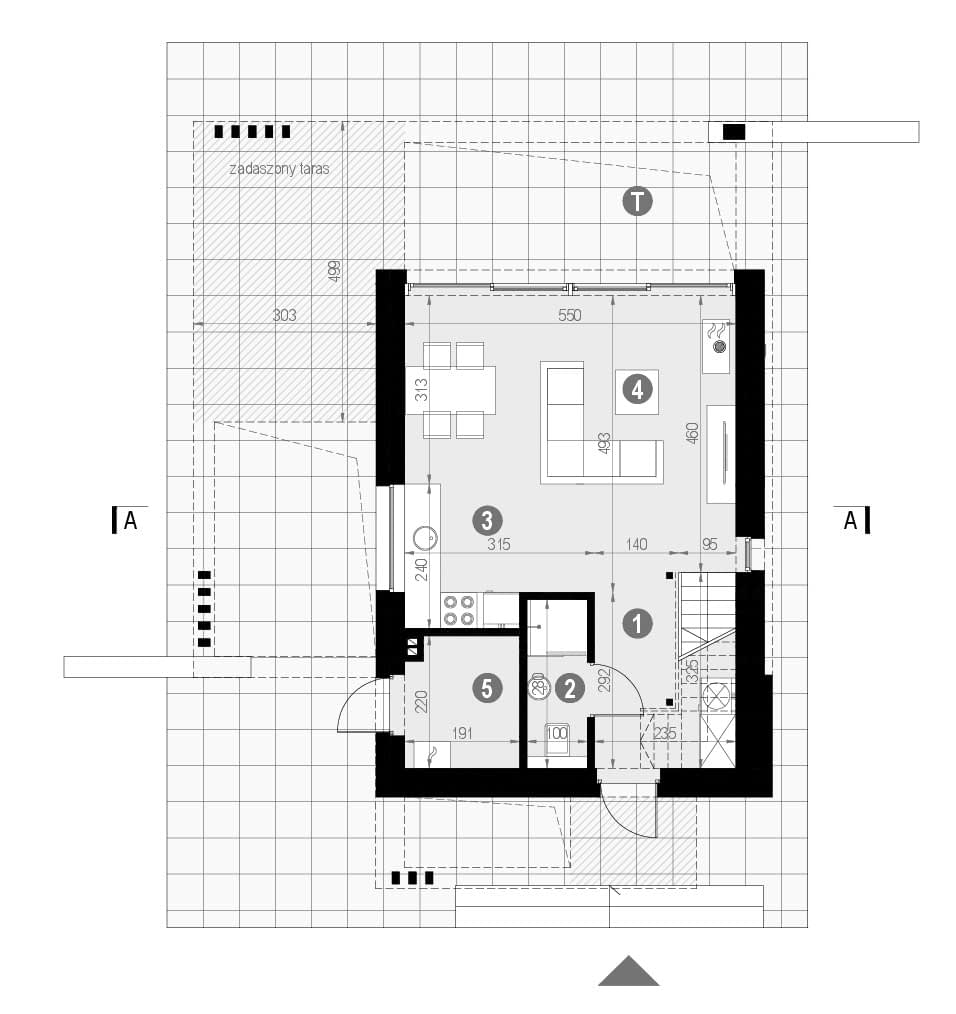

Rzut parteru

  • łazienka2.8
  • pom. gospodarcze4.07
  • komunikacja6.12
  • kuchnia4.58
  • salon23.36
  • taras98.23
Rzut projektu HOMEKONCEPT 65 - Rzut parteru

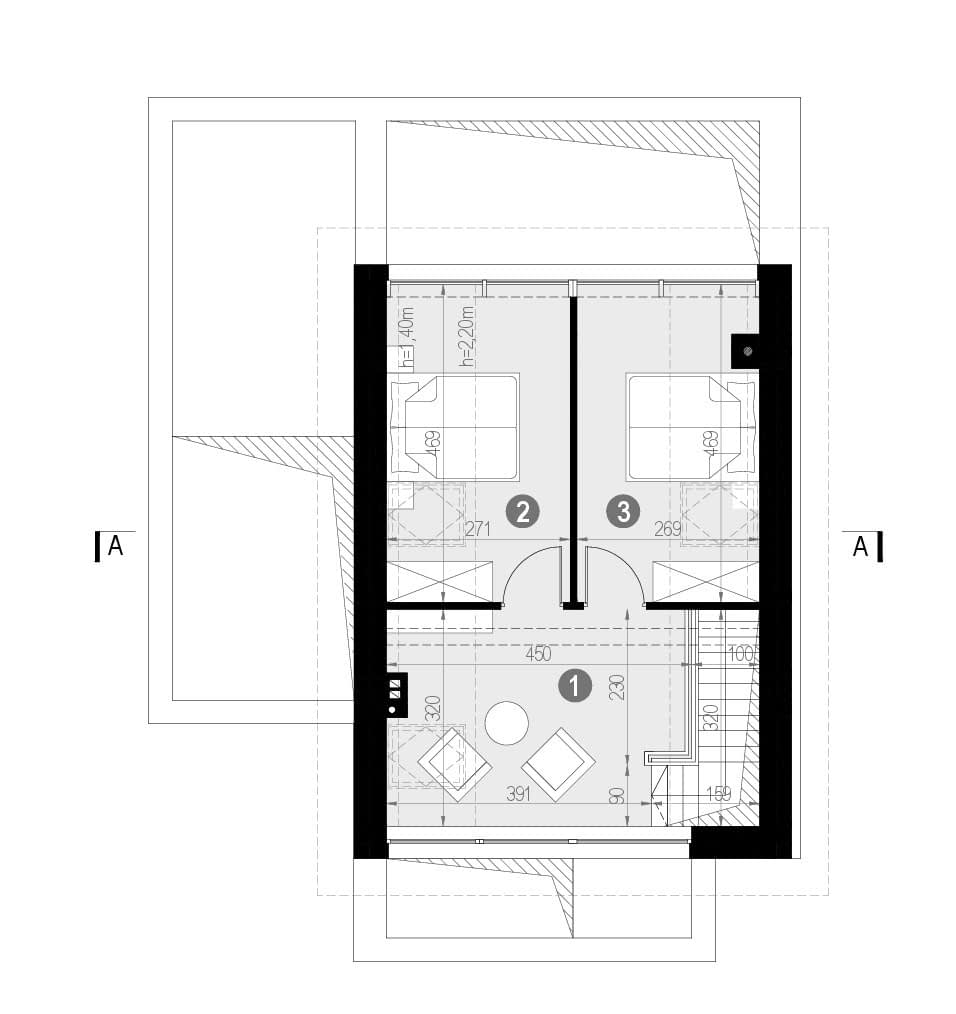

Rzut poddasza

  • sypialnia9.2
  • sypialnia9.04
  • komunikacja13.5
Rzut projektu HOMEKONCEPT 65 - Rzut poddasza

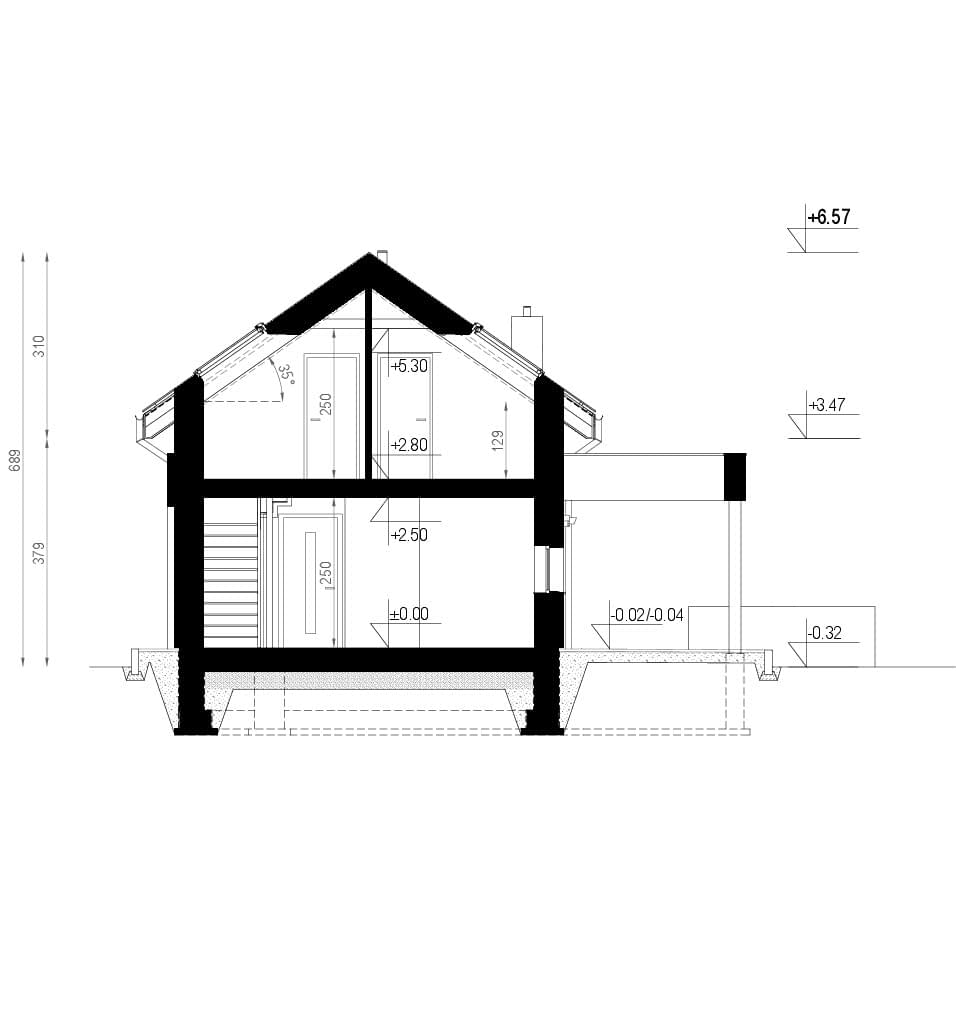

przekrój

  • wysokość budynku6.89
  • wysokość do okapu dachu3.79
Rzut projektu HOMEKONCEPT 65 - przekrój

Dane techniczne

  • Powierzchnia użytkowa72.67 m²
  • KominekTak
  • Liczba łazienek1
  • Powierzchnia dachu90 m²
  • Kubatura326 m³
  • Długość domu12.74 m
  • Szerokość domu14.2 m
  • Minimalne wymiary działki16.75 x 17.2m
  • GarażBez garażu
  • Rodzaj dachuDwuspadowy
  • Kąt nach. dachu35°

Zawartość projektu

Trzy egzemplarze projektu, w skład którego wchodzą:

Projekt Architektoniczny:

  • opis techniczny,
  • rzuty poziome poszczególnych kondygnacji (parter, poddasze lub piętro),
  • rzut dachu i więźby dachowej,
  • wszystkie niezbędne przekroje przez całość oraz charakterystyczne fragmenty budynku,
  • opisy przegród,
  • elewacje budynku wraz ze szczegółowym opisem i kolorystyką użytych materiałów,
  • wykaz stolarki okiennej i drzwiowej,
  • zestawienie elementów więźby dachowej.

Projekt Techniczny, w skład którego wchodzą:

Projekt Konstrukcji:
  • wyciąg z obliczeń statyczno – wytrzymałościowych,
  • dokumentacja rysunkowa – konstrukcja,
  • zestawienie stali zbrojeniowej.
Projekt wewnętrznych instalacji sanitarnych i gazowych:
  • opis techniczny instalacji centralnego ogrzewania wraz z obliczeniami,
  • charakterystyka energetyczna budynku,
  • analiza porównawcza dla alternatywnego systemu ogrzewania,
  • opis techniczny instalacji wodno-kanalizacyjnej oraz instalacji gazowej,
  • dokumentacja rysunkowa – instalacje sanitarne i gazowe.
Projekt wewnętrznych instalacji elektrycznych:
  • opis techniczny instalacji elektrycznych,
  • dokumentacja rysunkowa – instalacje elektryczne,
  • rzuty kondygnacji – rozmieszczenie instalacji elektrycznej,
  • schemat tablicy bezpiecznikowej,
  • instalacja odgromowa.

Standardowy zakres zmian obejmuje:

    • zmiana materiałów ściennych i izolacyjnych – przy zachowaniu odpowiedniej wytrzymałości i ciepłochronności,
    • zmiana rodzaju stropów przy zachowaniu układu konstrukcyjnego oraz wymaganej wytrzymałości oraz izolacji akustycznej,
    • zmiana materiałów wykończeniowych: posadzek, tynków, pokrycia dachu, izolacji przy zachowaniu niezbędnych parametrów wytrzymałości oraz parametrów przenikania ciepła,
    • zmiana kolorystyki i wykończenia elewacji,
    • zmiana zewnętrznych wymiarów budynku w granicach do 5% z zachowaniem wymiarów rozpiętości konstrukcji wynikających ze zmian materiałowych konstrukcji i izolacji termicznej ścian zewnętrznych,
    • zmiana wymiarów fundamentów wynikająca z dostosowania obiektu do warunków gruntowych i głębokości przemarzania gruntu oraz zmiana ław na płytę fundamentową
    • zmiana wymiarów przekrojów lub rozstawu elementów więźby dachowej wynikająca z dostosowania konstrukcji dachu budynku do odpowiedniej strefy obciążenia śniegiem i wiatrem,
    • zmiana kąta nachylenia połaci dachu max. o 10° oraz wysięgu okapów,
    • zmiana wielkości i kształtu tarasu lub rezygnacja z niego,
    • zmiana rozwiązań funkcjonalnych wewnątrz budynku polegająca na przesunięciu lub likwidacji ścian działowych,
    • zmiana lokalizacji, ilości i kształtu okien oraz drzwi przy zachowaniu charakteru i estetyki elewacji oraz wymaganej izolacyjności,
    • wprowadzenie częściowego lub całkowitego podpiwniczenia budynku – po dokonaniu dodatkowych obliczeń konstrukcyjnych,
    • zmiany w projektach instalacji wodno-kanalizacyjnej, gazowej, c.o., elektrycznej, przy zachowaniu obowiązujących norm i przepisów, a wynikające ze zmian materiałowych, typów dobranych urządzeń i dostępności mediów na działce budowlanej,
    • zmiana sposobu wentylacji budynku z wentylacji grawitacyjnej na wentylację mechaniczną (lub odwrotnie) oraz zmiana źródła ciepła po dokonaniu dodatkowych opracowań.

Dodatki

Bezpłatne dodatki

Gratis

Zestaw umów

Gratis

Zmiany w projekcie

Gratis

Tablica budowy

Gratis

Dziennik budowy

Płatne dodatki

Kosztorys inwestorski

450 zł

Dodatkowy egzemplarz projektu

450 zł

Projekt ogrzewania pompą ciepła

840 zł

Projekt szamba

340 zł

Projekt kominka z płaszczem wodnym

390 zł

Projekt wentylacji grawitacyjnej

490 zł

Projekt ogrodu

3 990 zł

Pakiet HOME

1 154 zł590 zł

Pakiet PREMIUM

2 764 zł1 290 zł

Pakiet PREMIUM +

6 654 zł4 990 zł
