HOMEKONCEPT 66 A

6 290 zł

Projekt domu HOMEKONCEPT 66 A

Autor projektu:HOMEKONCEPT
Gratis do projektów: zestaw umów, zgoda na zmiany w projekcie. Darmowa dostawa za 0 zł.
6 290 zł
Zadaj pytanie
  • Typ projektuWolnostojący
  • Powierzchnia użytkowa103.89 m²
  • Kondygnacjez poddaszem
  • GarażBez garażu
  • DachDwuspadowy
  • Kąt nach. dachu35°
  • Odbicie lustrzaneTak
  • Czas realizacjimax 7-10 dni roboczych
  • Zobacz więcej >

Zadzwoń do konsultanta

Godziny pracy: Pon. - Pt.8:00 - 16:00

Opis

Zgodność z WT 2021 i Eurokodami

Ze względu na dostosowywanie projektu do standardu WT 2021, czas realizacji może się różnić od standardowego.

Skontaktuj się z nami aby poznać szczegóły dotyczące wybranego projektu.

Opis projektu

HOMEKONCEPT 66 A to projekt domu z poddaszem użytkowym i antresolą o powierzchni użytkowej 103,89 m², z trzema sypialniami i sauną. Względem HOMEKONCEPT 66 jedną sypialnię na poddaszu zastąpiono antresolą, dzięki czemu salon jest wyższy i jaśniejszy.

Antresola i dwukondygnacyjne okno

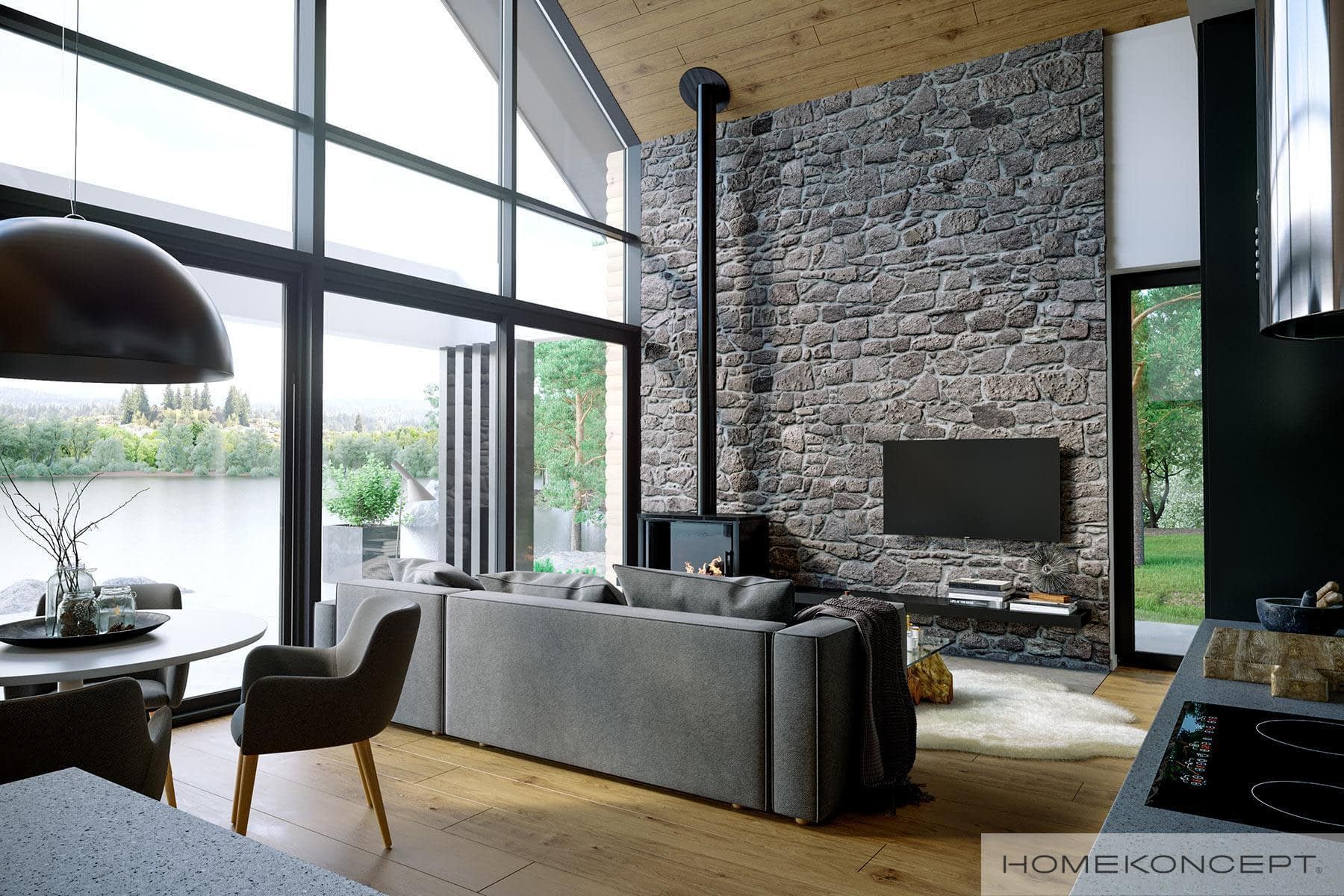

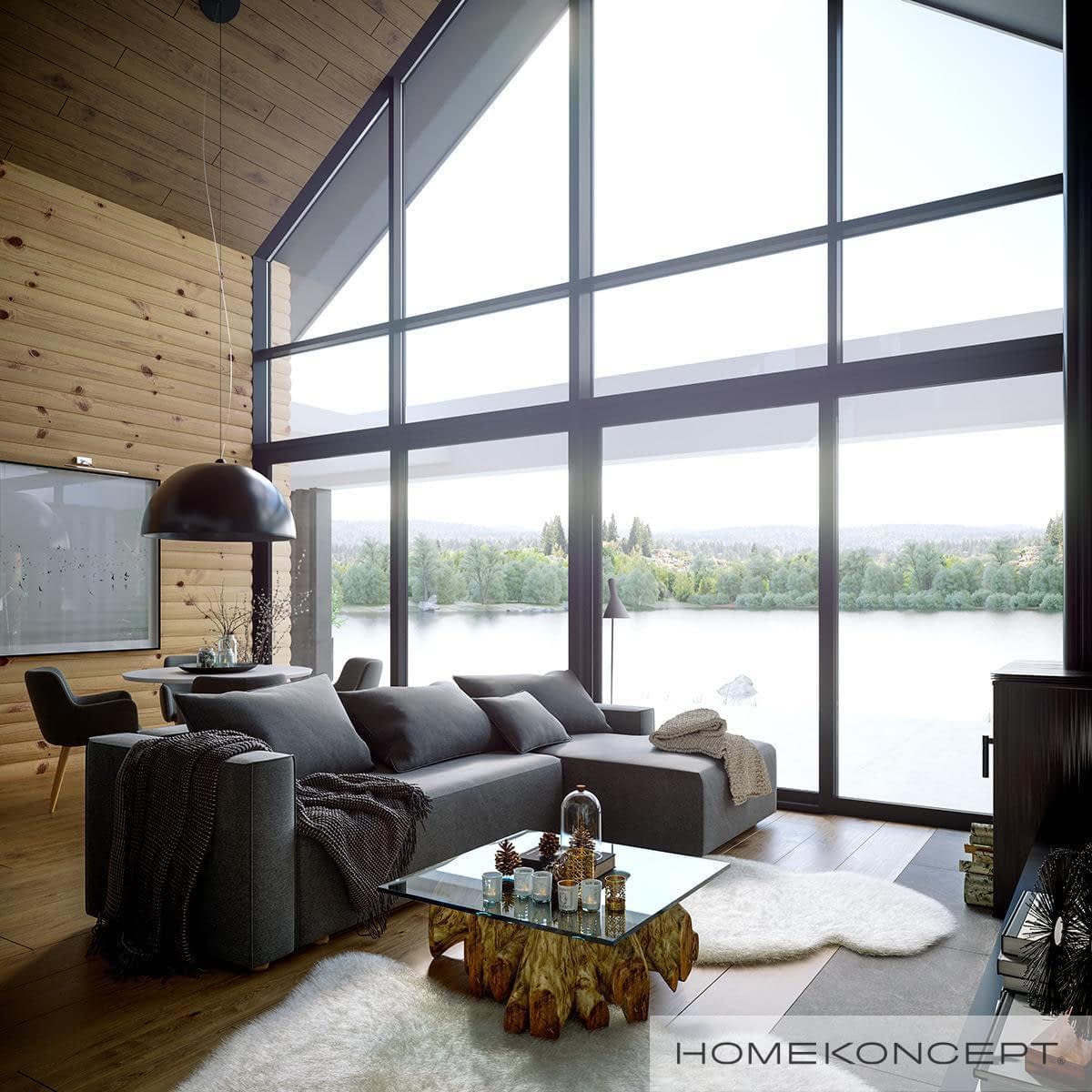

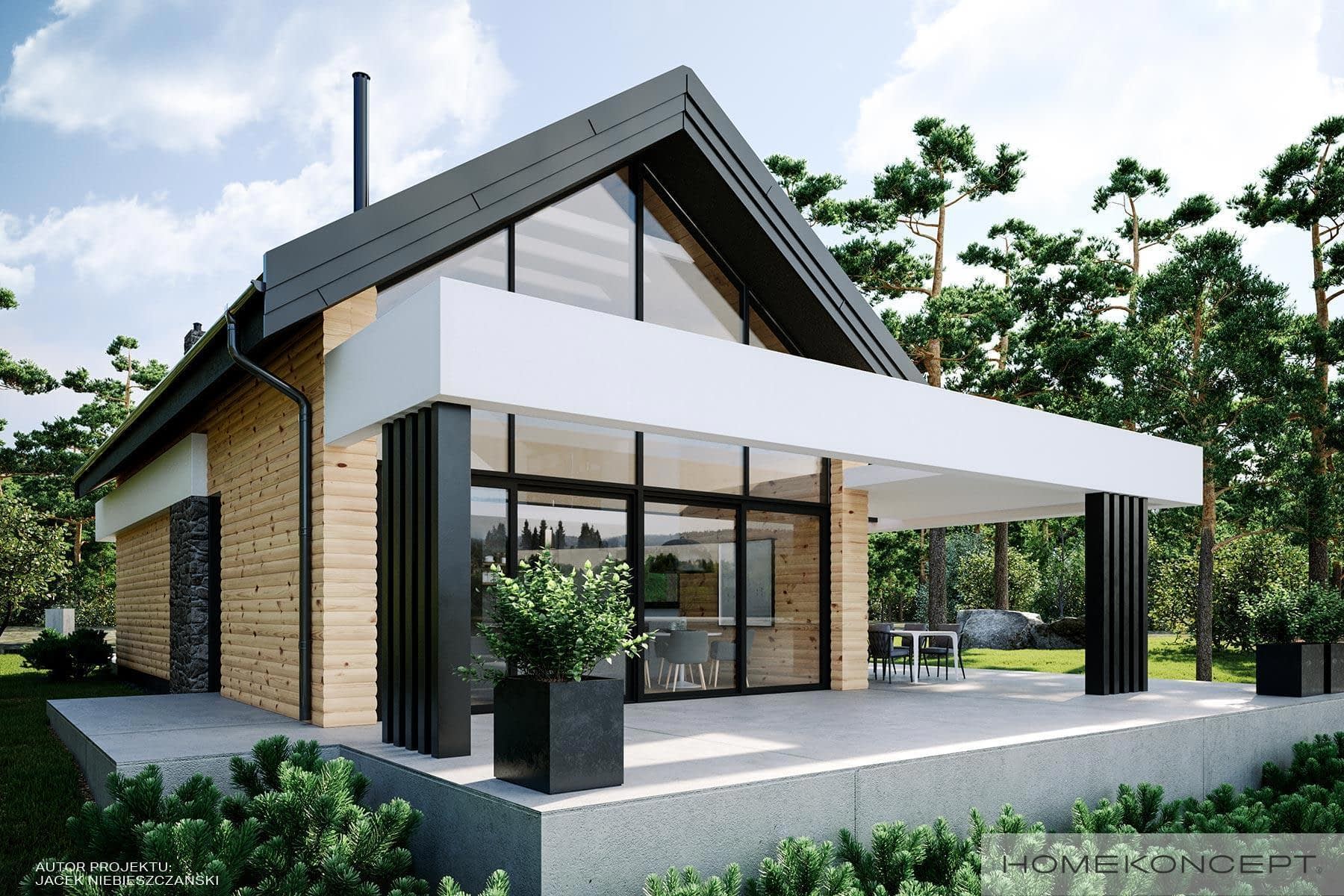

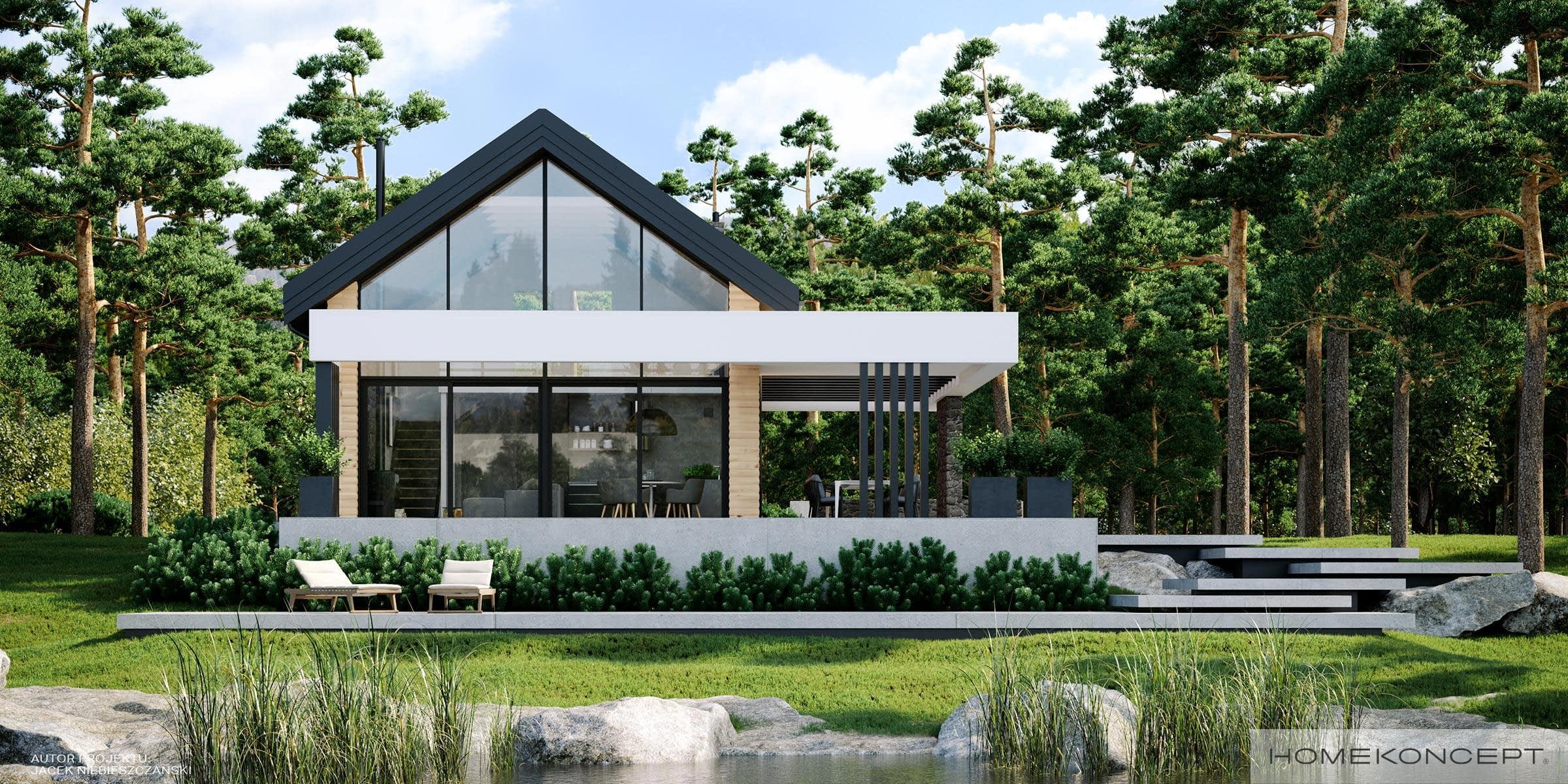

Duże przeszklenie w ścianie szczytowej sięga przez dwie kondygnacje i otwiera salon z jadalnią i kuchnią (28,2 m²) na ogród. Na antresoli (15,2 m²) urządzisz bibliotekę albo kącik do pracy. Na poddaszu są też dwie sypialnie.

Parter

Sypialnia (11,46 m²), łazienka, toaleta, sauna, pralnia z pomieszczeniem gospodarczym i taras o powierzchni 118,95 m².

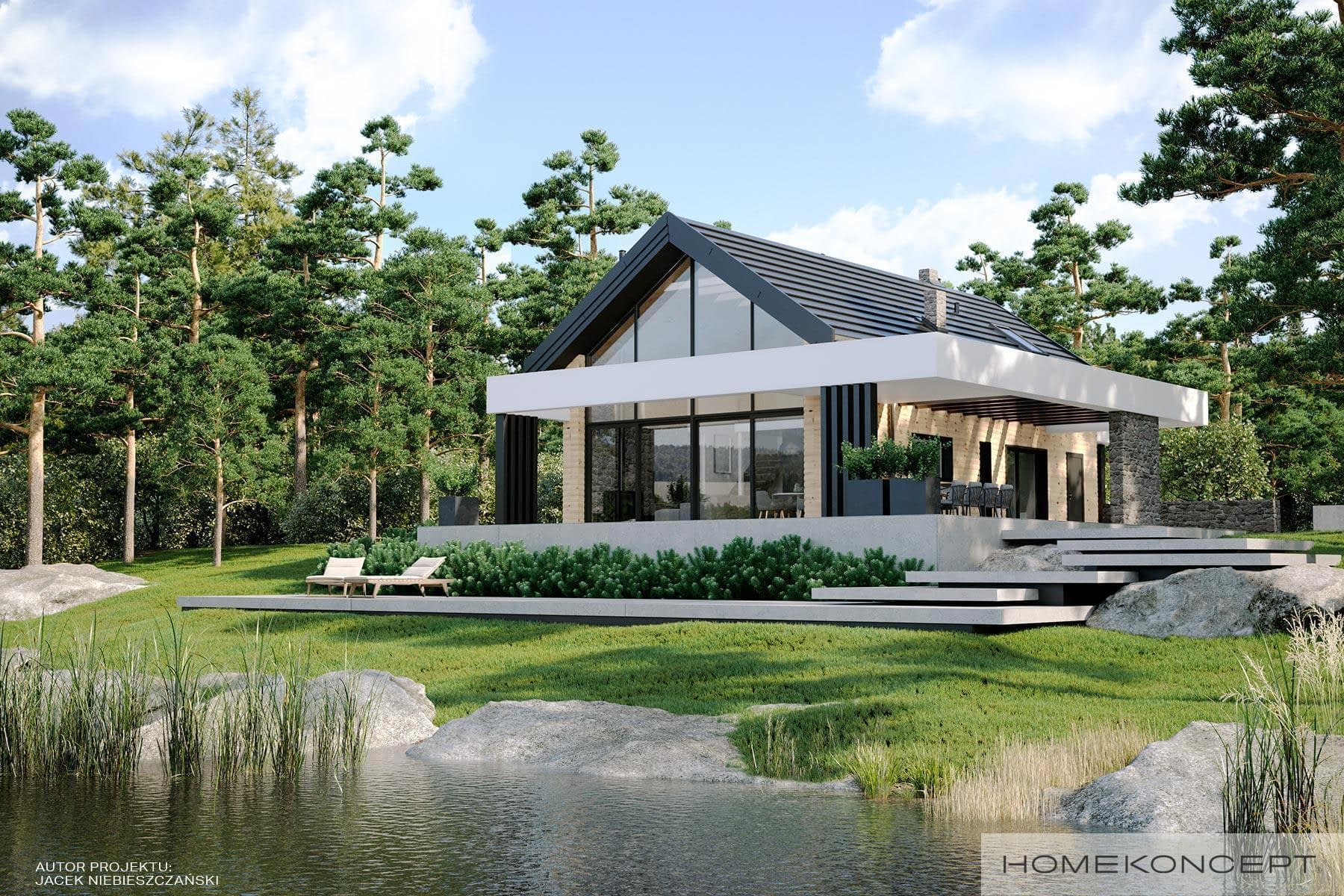

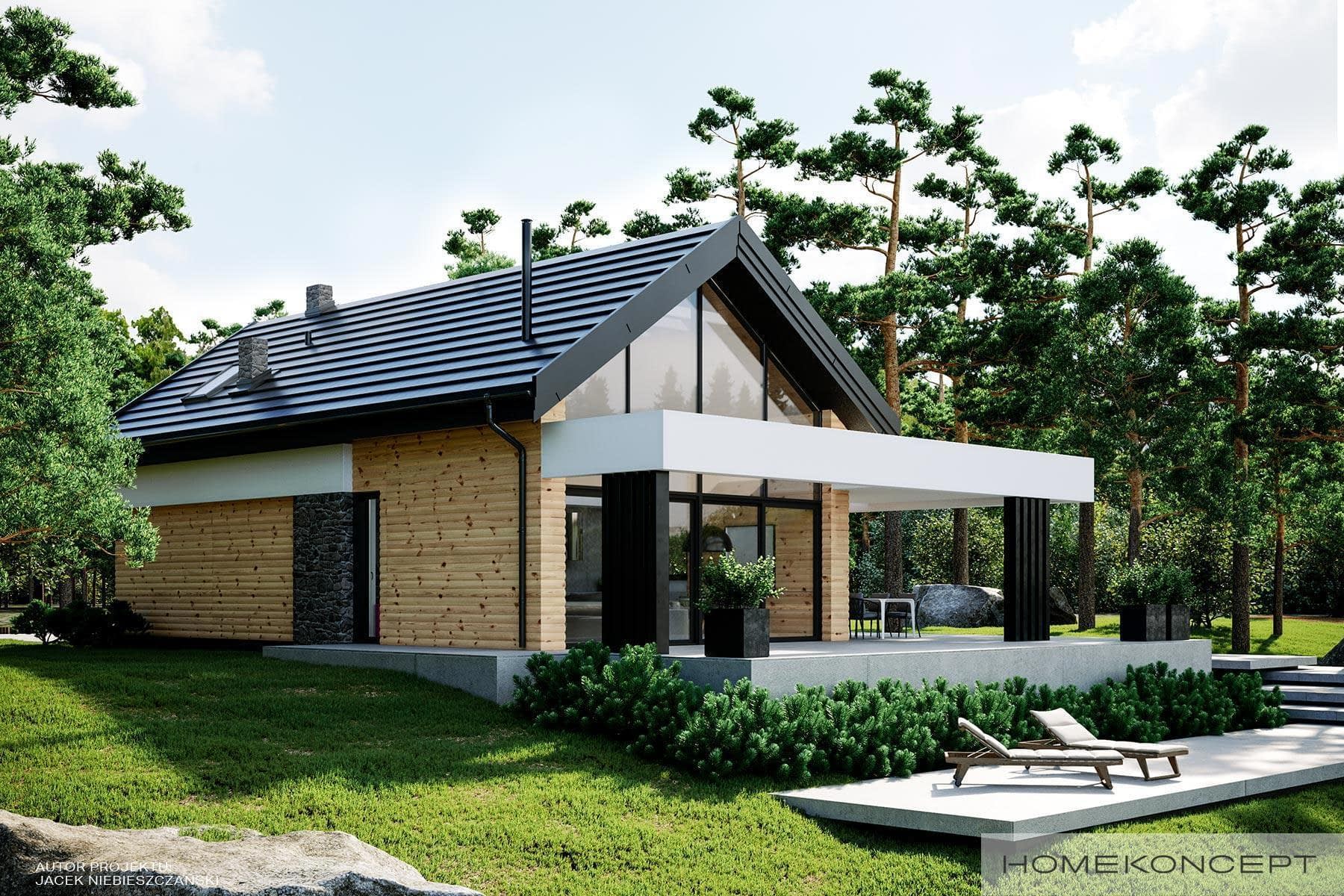

  • elewacja z drewna, kamienia i tynku, grafitowa dachówka
  • wymiary budynku: 11,17 × 16,87 m, minimalna działka: 18,16 × 21 m
  • dach dwuspadowy 35°

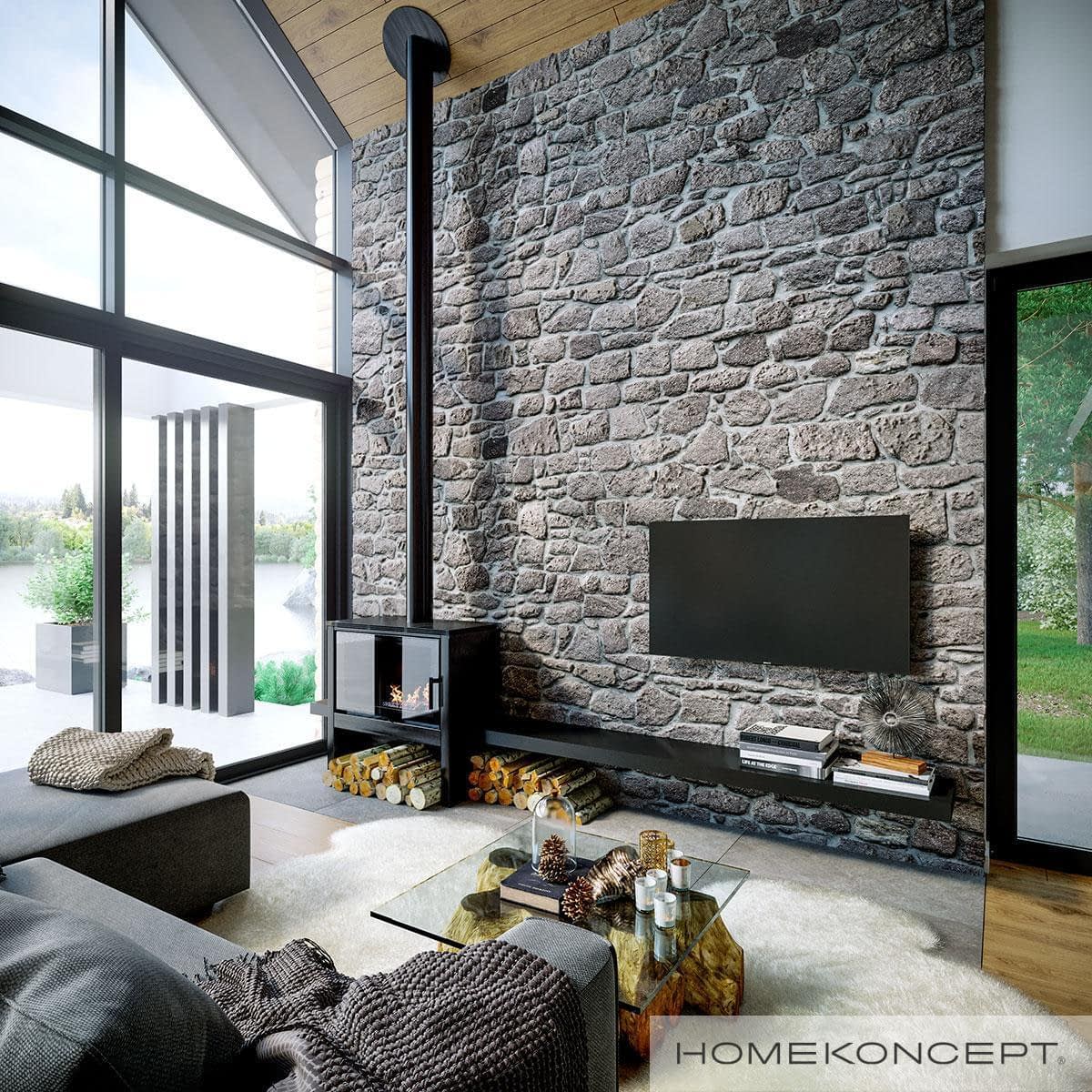

  • wskaźnik EP: 69,61 kWh/(m²·rok), wentylacja grawitacyjna, kominek

Ile kosztuje budowa?

Według kosztorysu Homekoncept średni koszt stanu surowego zamkniętego to ok. 386 tys. zł, prac wykończeniowych ok. 198 tys. zł, a instalacji ok. 88 tys. zł. To kwoty netto (bez VAT), policzone na średnim krajowym poziomie cen z I kwartału 2026 r. dla budowy systemem zleconym, bez ozdobnych okładzin elewacji. Rzeczywisty koszt będzie inny: zależy od aktualnych cen materiałów i robocizny, regionu, terminu budowy i wybranego standardu, więc traktuj te liczby jako punkt wyjścia do własnej wyceny.

Zamów projekt HOMEKONCEPT 66 A na wbudowie.pl.


Konstrukcja

Strop: konstrukcja stalowa

Ściany: dwuwarstwowe - pustak ceramiczny 25 cm + wełna mineralna 18 cm

Dach: tradycyjna więźba dachowa pokryta dachówką ceramiczną lub cementową swissporTON, okna dachowe FAKRO

Elewacja: deski elewacyjne/ćwierćbale połączone z kamieniem elewacyjnym 29PM firmy EL-POL Hurtownia Kamienia i tynkiem silikonowym

Ogrzewanie: gazowe - piec kondensacyjny oraz ogrzewanie podłogowe w strefie dziennej, łazience, komunikacji, tradycyjne grzejniki w pozostałych pomieszczeniach

Wentylacja: grawitacyjna

Rzuty

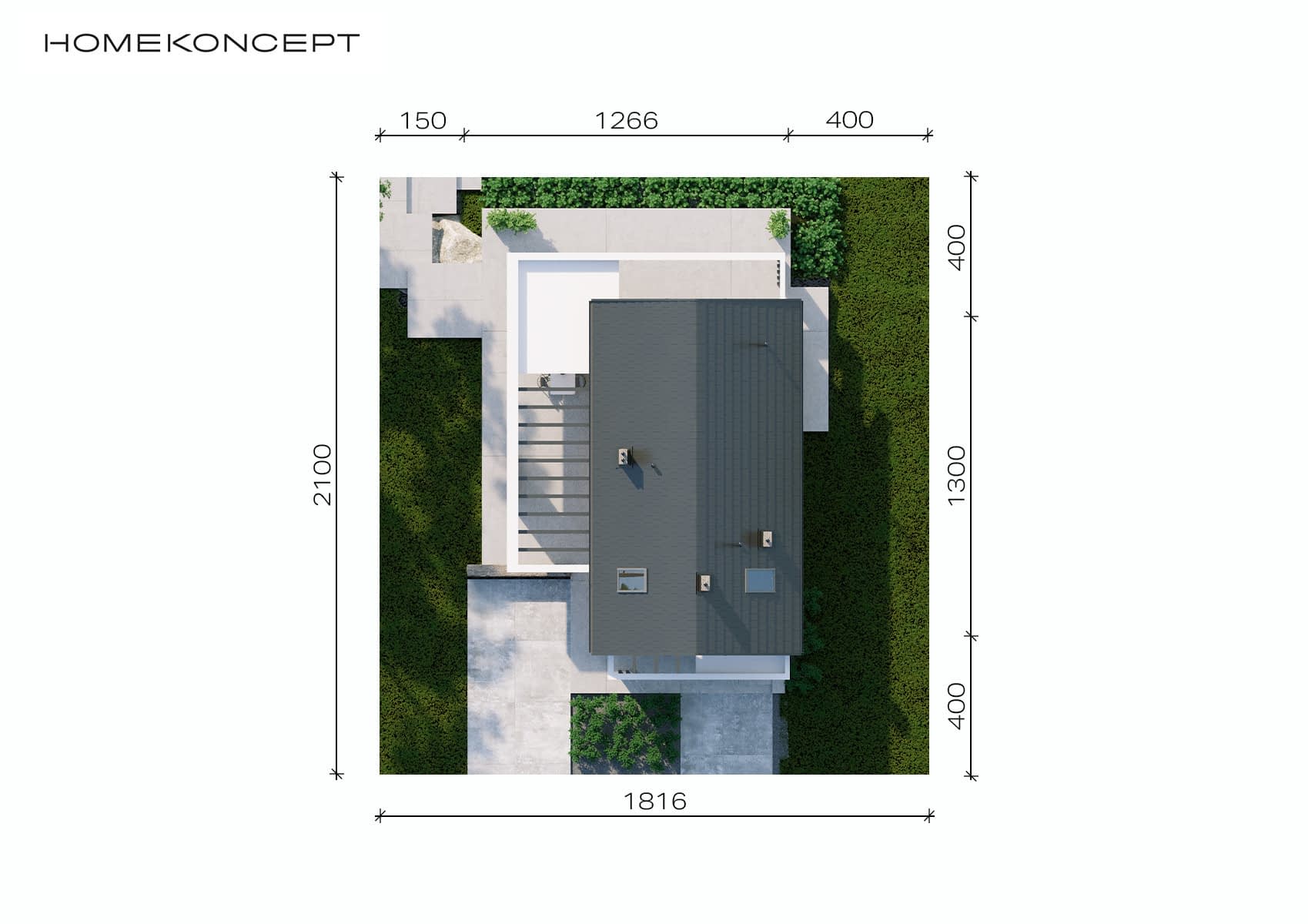

Usytuowanie na działce

Rzut projektu HOMEKONCEPT 66 A - Usytuowanie na działce

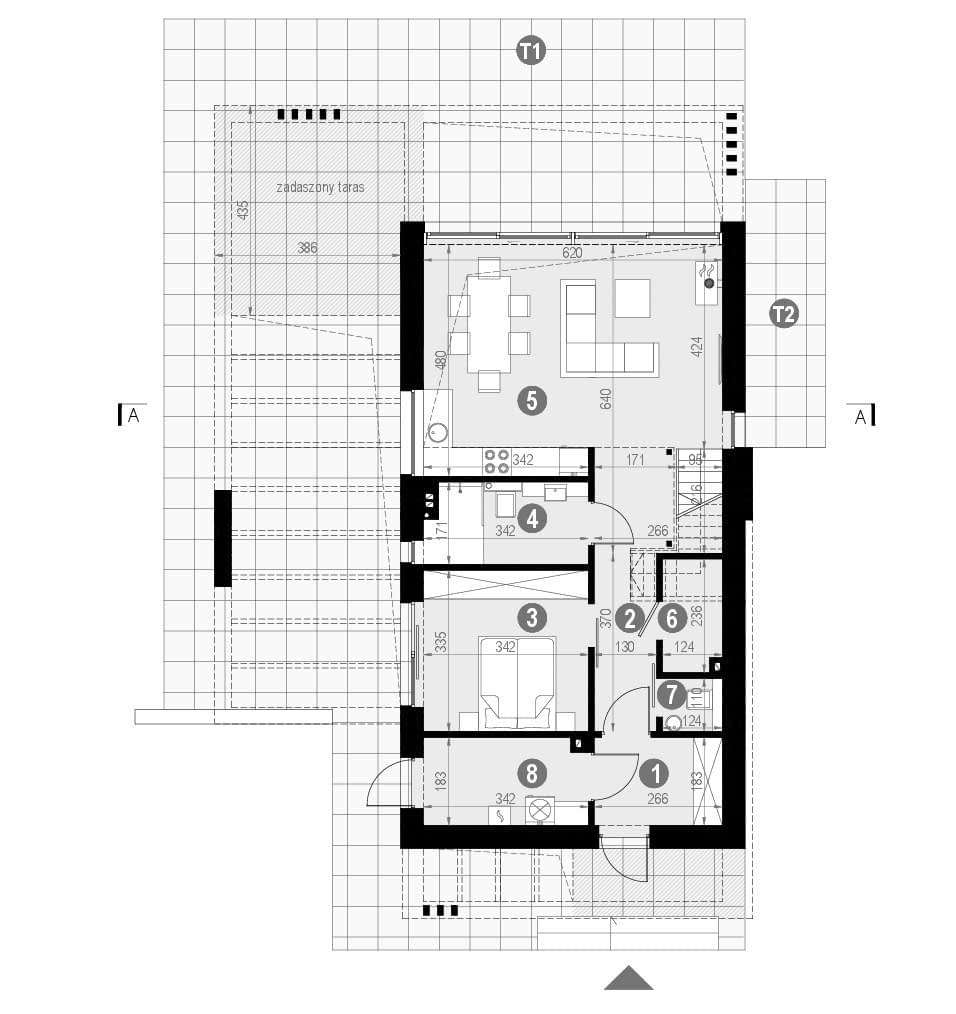

Rzut parteru

  • wiatrołap4.87
  • komunikacja8.45
  • sypialnia11.46
  • łazienka5.6
  • salon jadalnia/kuchnia28.2
  • sauna2.3
  • toaleta1.36
  • pom. gospodarcze/pralnia6.14
  • taras118.95
  • taras9.25
Rzut projektu HOMEKONCEPT 66 A - Rzut parteru

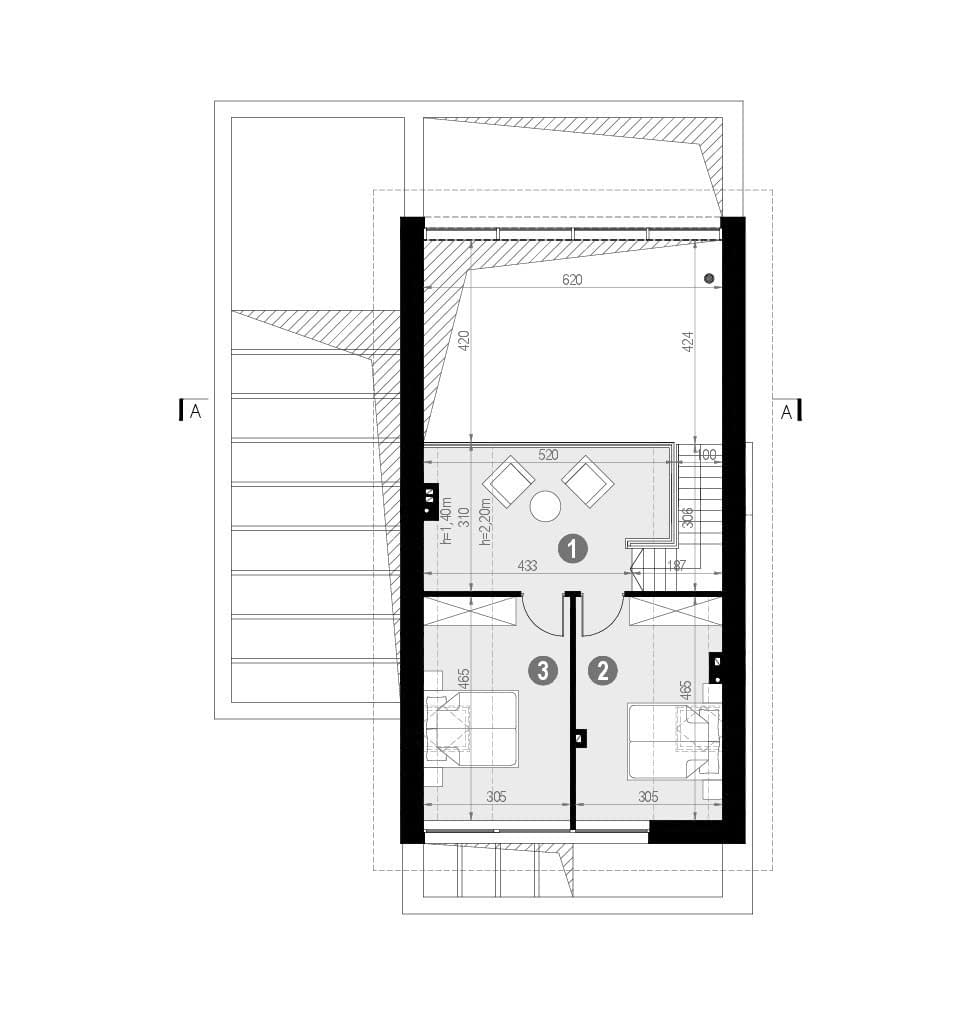

Rzut poddasza

  • antresola/komunikacja15.2
  • sypialnia10.11
  • sypialnia10.2
Rzut projektu HOMEKONCEPT 66 A - Rzut poddasza

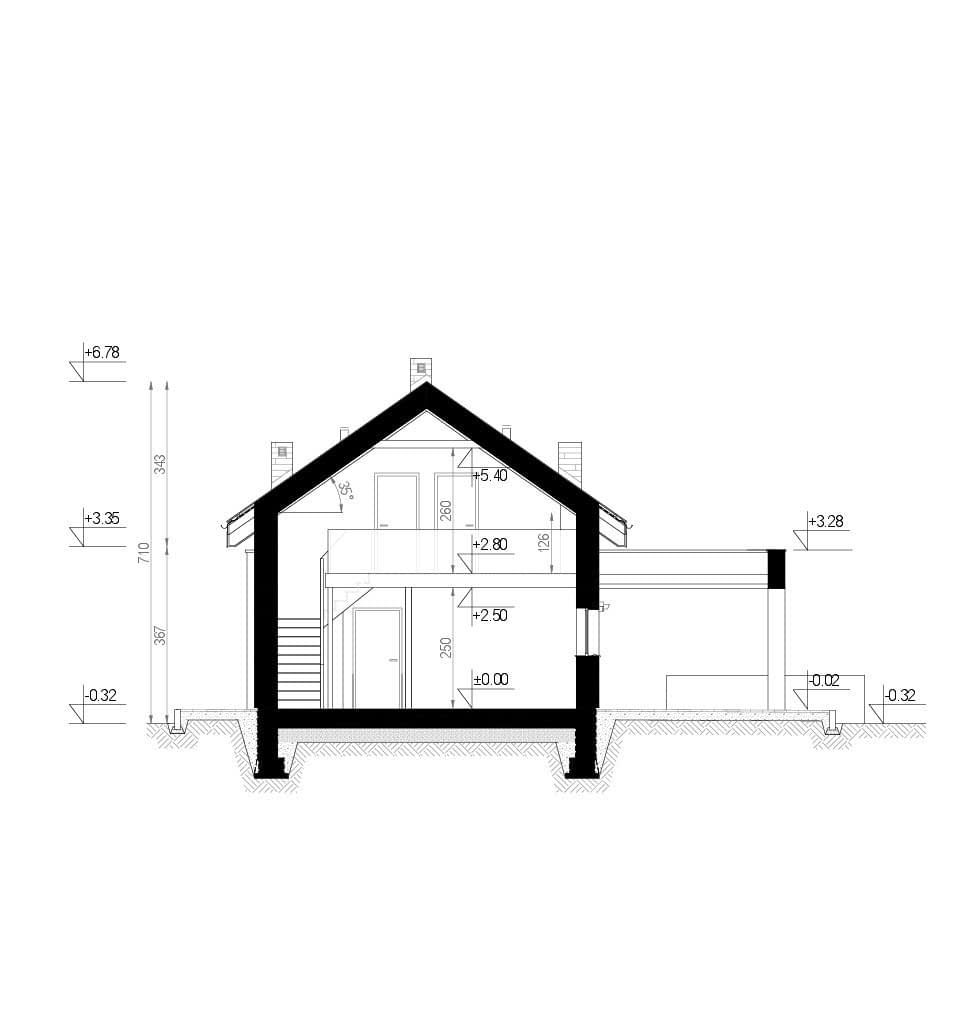

przekrój

  • wysokość budynku7.1
  • wysokość do okapu dachu3.67
Rzut projektu HOMEKONCEPT 66 A - przekrój

Dane techniczne

  • Powierzchnia użytkowa103.89 m²
  • KominekTak
  • Liczba łazienek2
  • Powierzchnia dachu143 m²
  • Kubatura543 m³
  • Długość domu16.87 m
  • Szerokość domu11.17 m
  • Minimalne wymiary działki21 x 18.16m
  • GarażBez garażu
  • Rodzaj dachuDwuspadowy
  • Kąt nach. dachu35°

Instalacja grzewcza

  • Instalacja opcjonalna

Zawartość projektu

Trzy egzemplarze projektu, w skład którego wchodzą:

Projekt Architektoniczny:

  • opis techniczny,
  • rzuty poziome poszczególnych kondygnacji (parter, poddasze lub piętro),
  • rzut dachu i więźby dachowej,
  • wszystkie niezbędne przekroje przez całość oraz charakterystyczne fragmenty budynku,
  • opisy przegród,
  • elewacje budynku wraz ze szczegółowym opisem i kolorystyką użytych materiałów,
  • wykaz stolarki okiennej i drzwiowej,
  • zestawienie elementów więźby dachowej.

Projekt Techniczny, w skład którego wchodzą:

Projekt Konstrukcji:
  • wyciąg z obliczeń statyczno – wytrzymałościowych,
  • dokumentacja rysunkowa – konstrukcja,
  • zestawienie stali zbrojeniowej.
Projekt wewnętrznych instalacji sanitarnych i gazowych:
  • opis techniczny instalacji centralnego ogrzewania wraz z obliczeniami,
  • charakterystyka energetyczna budynku,
  • analiza porównawcza dla alternatywnego systemu ogrzewania,
  • opis techniczny instalacji wodno-kanalizacyjnej oraz instalacji gazowej,
  • dokumentacja rysunkowa – instalacje sanitarne i gazowe.
Projekt wewnętrznych instalacji elektrycznych:
  • opis techniczny instalacji elektrycznych,
  • dokumentacja rysunkowa – instalacje elektryczne,
  • rzuty kondygnacji – rozmieszczenie instalacji elektrycznej,
  • schemat tablicy bezpiecznikowej,
  • instalacja odgromowa.

Standardowy zakres zmian obejmuje:

    • zmiana materiałów ściennych i izolacyjnych – przy zachowaniu odpowiedniej wytrzymałości i ciepłochronności,
    • zmiana rodzaju stropów przy zachowaniu układu konstrukcyjnego oraz wymaganej wytrzymałości oraz izolacji akustycznej,
    • zmiana materiałów wykończeniowych: posadzek, tynków, pokrycia dachu, izolacji przy zachowaniu niezbędnych parametrów wytrzymałości oraz parametrów przenikania ciepła,
    • zmiana kolorystyki i wykończenia elewacji,
    • zmiana zewnętrznych wymiarów budynku w granicach do 5% z zachowaniem wymiarów rozpiętości konstrukcji wynikających ze zmian materiałowych konstrukcji i izolacji termicznej ścian zewnętrznych,
    • zmiana wymiarów fundamentów wynikająca z dostosowania obiektu do warunków gruntowych i głębokości przemarzania gruntu oraz zmiana ław na płytę fundamentową
    • zmiana wymiarów przekrojów lub rozstawu elementów więźby dachowej wynikająca z dostosowania konstrukcji dachu budynku do odpowiedniej strefy obciążenia śniegiem i wiatrem,
    • zmiana kąta nachylenia połaci dachu max. o 10° oraz wysięgu okapów,
    • zmiana wielkości i kształtu tarasu lub rezygnacja z niego,
    • zmiana rozwiązań funkcjonalnych wewnątrz budynku polegająca na przesunięciu lub likwidacji ścian działowych,
    • zmiana lokalizacji, ilości i kształtu okien oraz drzwi przy zachowaniu charakteru i estetyki elewacji oraz wymaganej izolacyjności,
    • wprowadzenie częściowego lub całkowitego podpiwniczenia budynku – po dokonaniu dodatkowych obliczeń konstrukcyjnych,
    • zmiany w projektach instalacji wodno-kanalizacyjnej, gazowej, c.o., elektrycznej, przy zachowaniu obowiązujących norm i przepisów, a wynikające ze zmian materiałowych, typów dobranych urządzeń i dostępności mediów na działce budowlanej,
    • zmiana sposobu wentylacji budynku z wentylacji grawitacyjnej na wentylację mechaniczną (lub odwrotnie) oraz zmiana źródła ciepła po dokonaniu dodatkowych opracowań.

Dodatki

Bezpłatne dodatki

Gratis

Zestaw umów

Gratis

Zmiany w projekcie

Gratis

Tablica budowy

Gratis

Dziennik budowy

Płatne dodatki

Kosztorys inwestorski

590 zł

Dodatkowy egzemplarz projektu

590 zł

Projekt ogrzewania pompą ciepła

890 zł

Projekt szamba

450 zł

Projekt wentylacji grawitacyjnej

550 zł

Pakiet HOME

1 869 zł890 zł

Pakiet PREMIUM

3 754 zł1 790 zł

Rysunki elewacji w DWG

590 zł

Pliki DWG do adaptacji

1 690 zł

Pliki DWG dla architekta wnętrz

590 zł

Projekt kominka z płaszczem wodnym

550 zł
