- Typ projektuWolnostojący
- Powierzchnia użytkowa27.34 m²
- Kondygnacjez poddaszem
- GarażBez garażu
- DachDwuspadowy
- Kąt nach. dachu35°
- Odbicie lustrzaneTak
- Czas realizacjimax 7-10 dni roboczych Zobacz więcej >
Opis
Zgodność z WT 2021 i Eurokodami
Ze względu na dostosowywanie projektu do standardu WT 2021, czas realizacji może się różnić od standardowego.
Skontaktuj się z nami aby poznać szczegóły dotyczące wybranego projektu.
Opis projektu

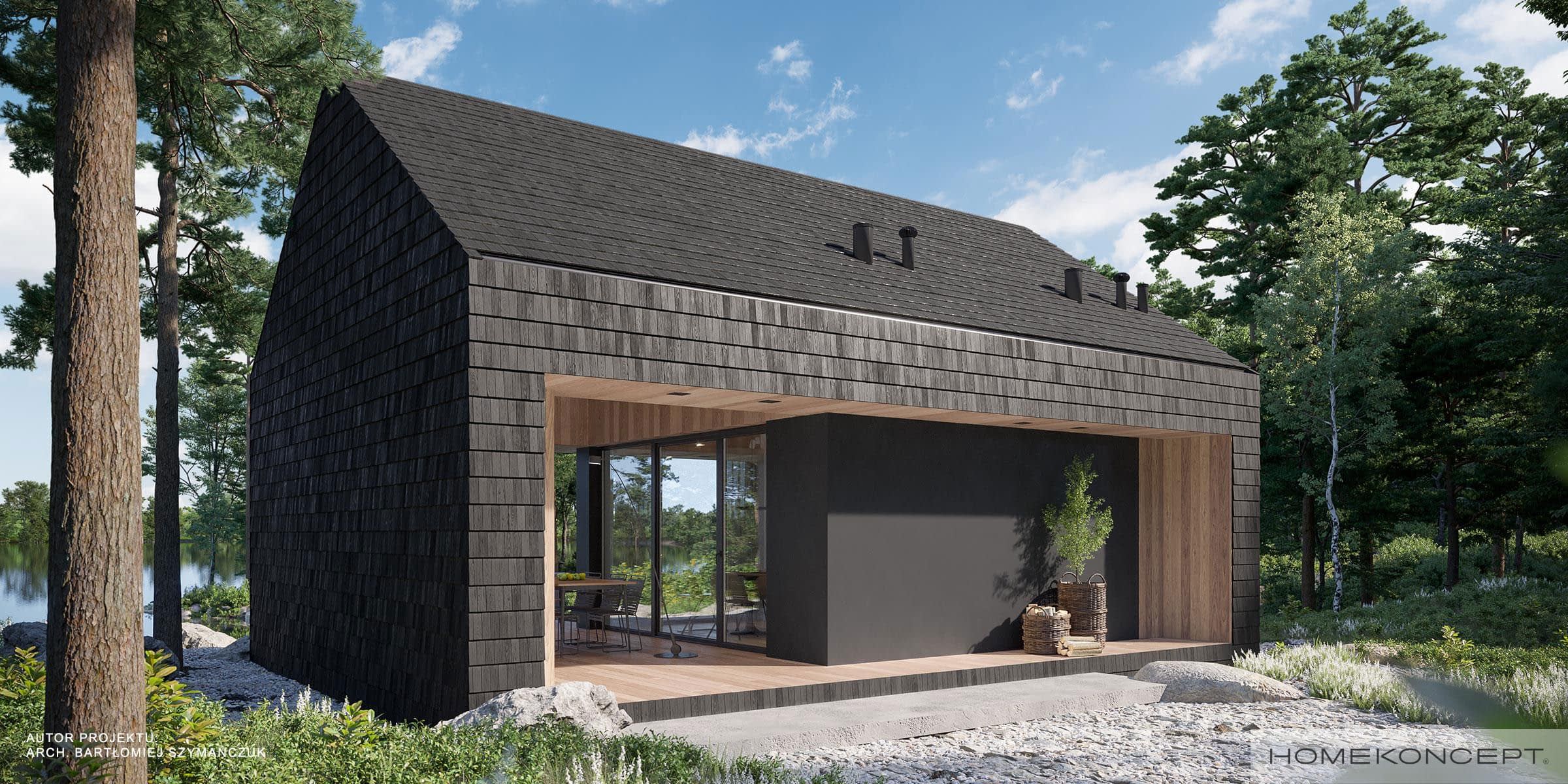

HOMEKONCEPT 85 DL to projekt nowoczesnego domku letniskowego z antresolą o powierzchni zabudowy 34,7 m², który można postawić na zgłoszenie, bez pozwolenia na budowę (budynki rekreacyjne do 35 m² zabudowy, przy spełnieniu warunków prawa budowlanego). To przepis na własne miejsce na weekend za miastem.
Wnętrze

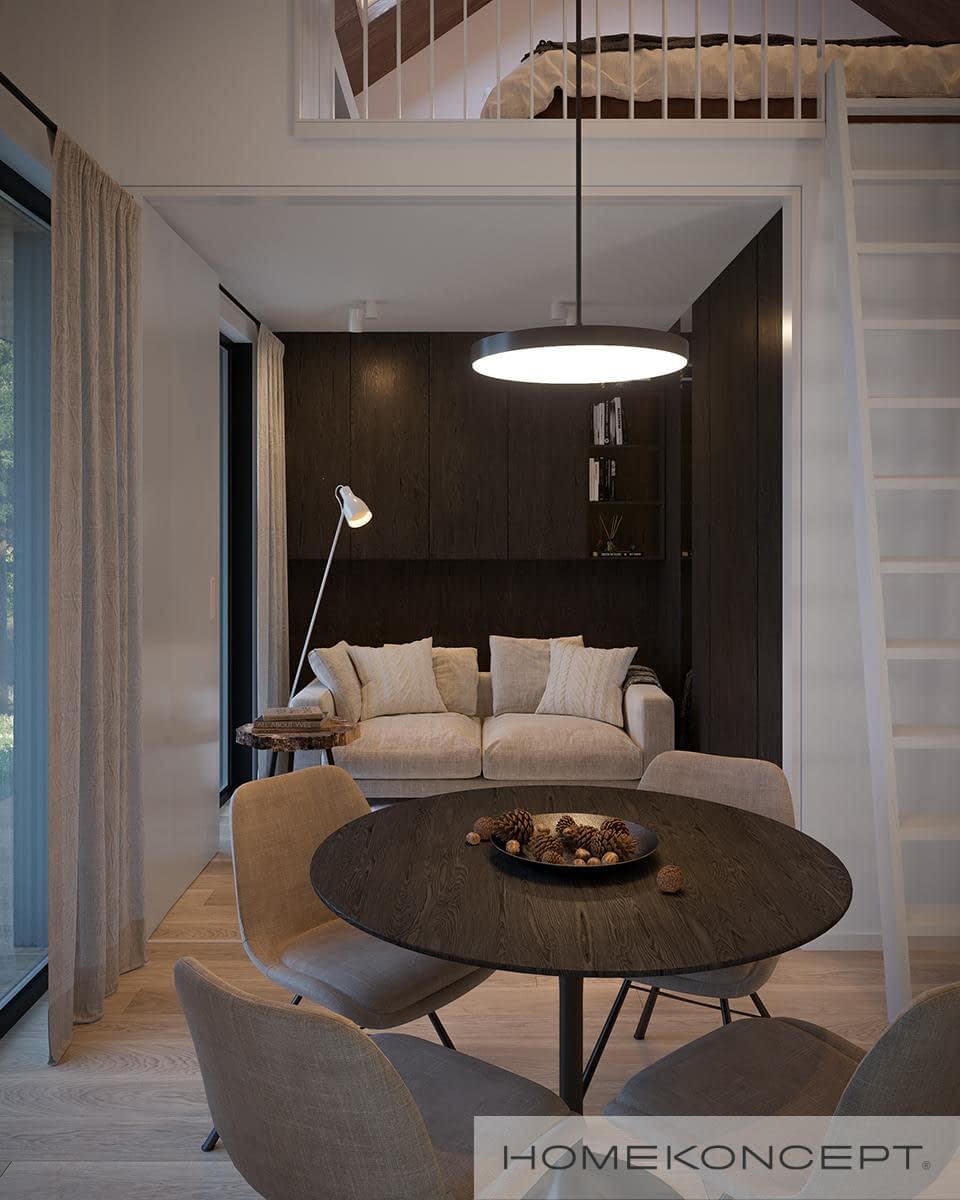

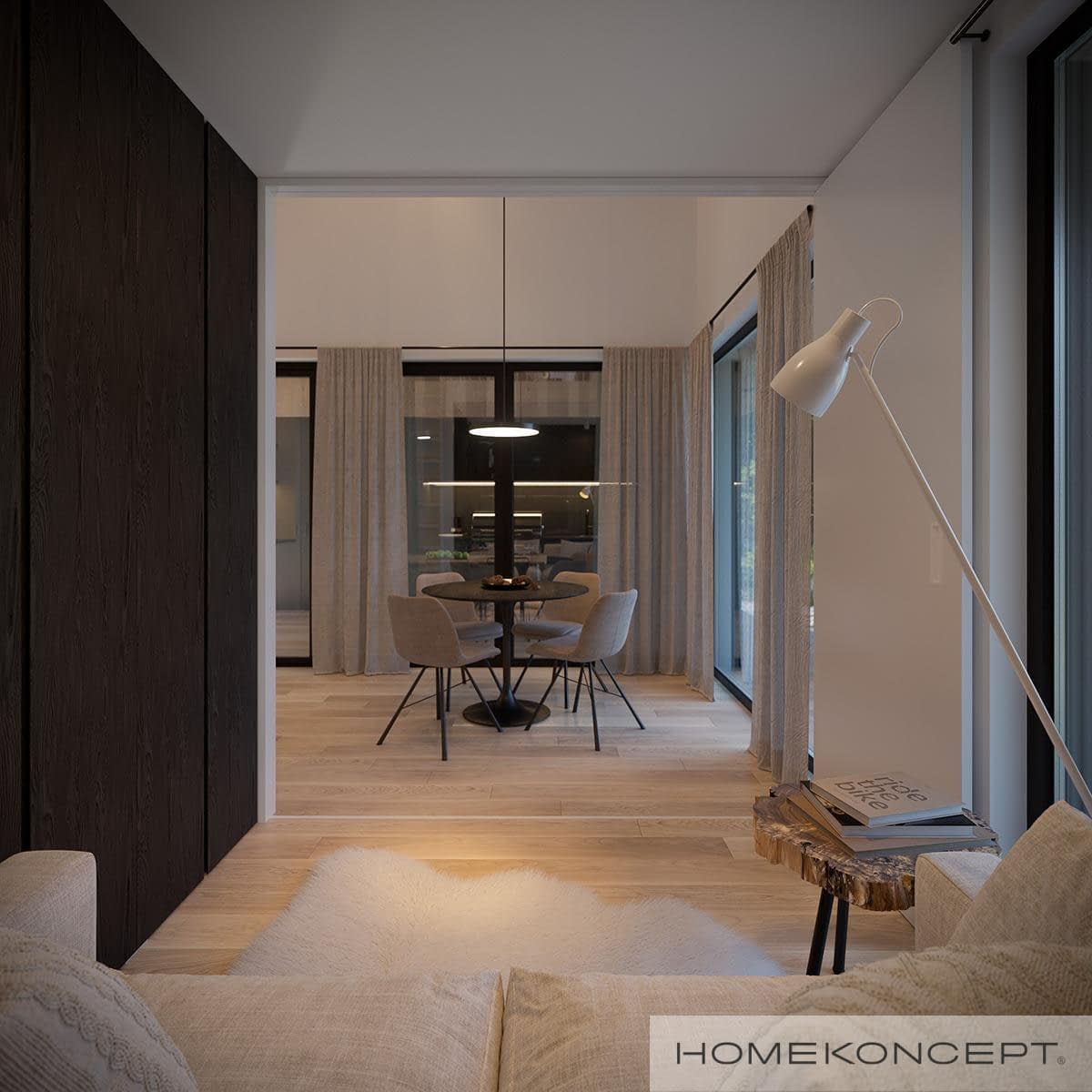

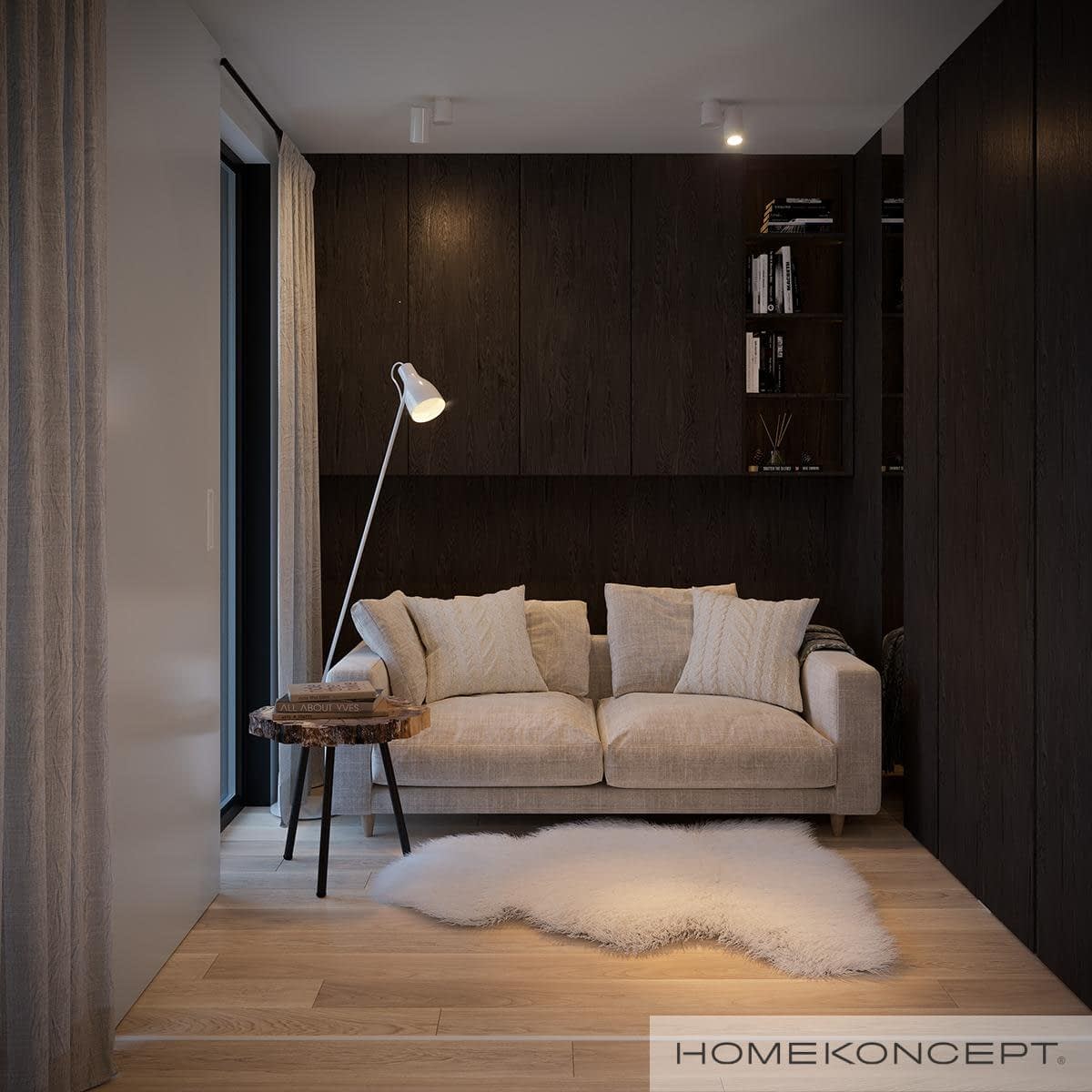

Salon z aneksem kuchennym (19,2 m²) i łazienka na parterze, a nad nimi antresola, na której urządzisz miejsce do spania. Duże przeszklenia łączą wnętrze z otoczeniem.
Tarasy większe niż dom

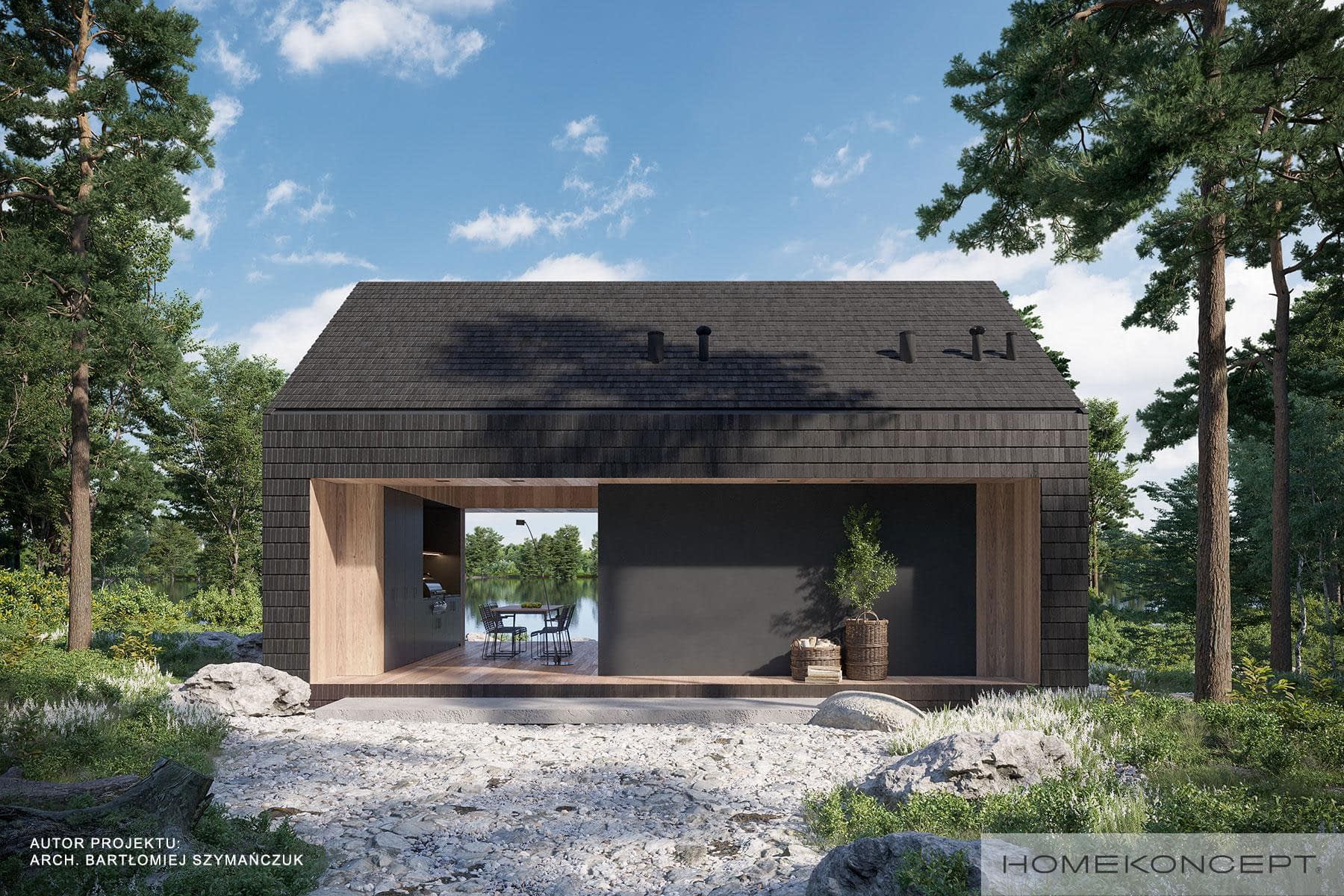

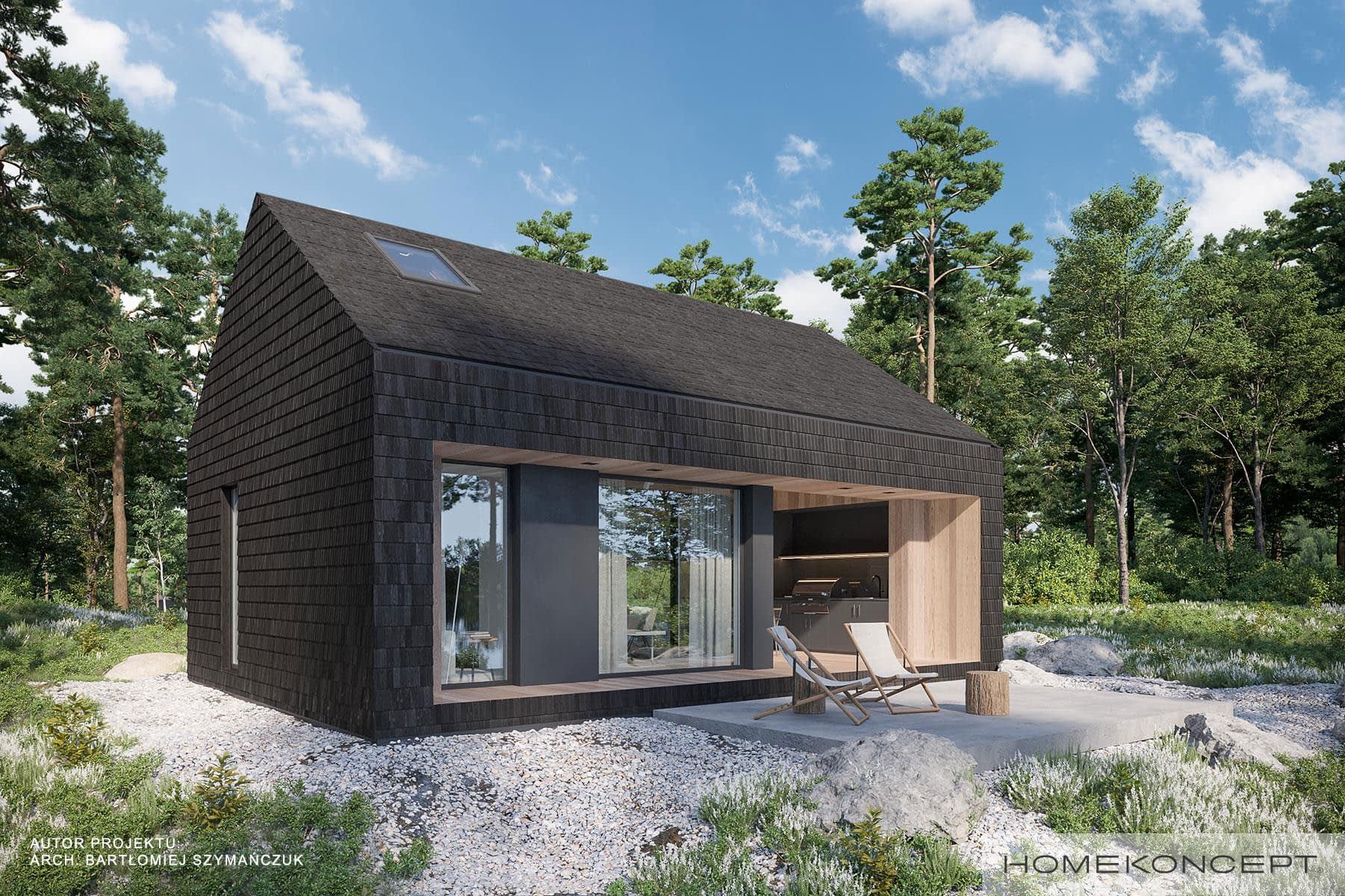

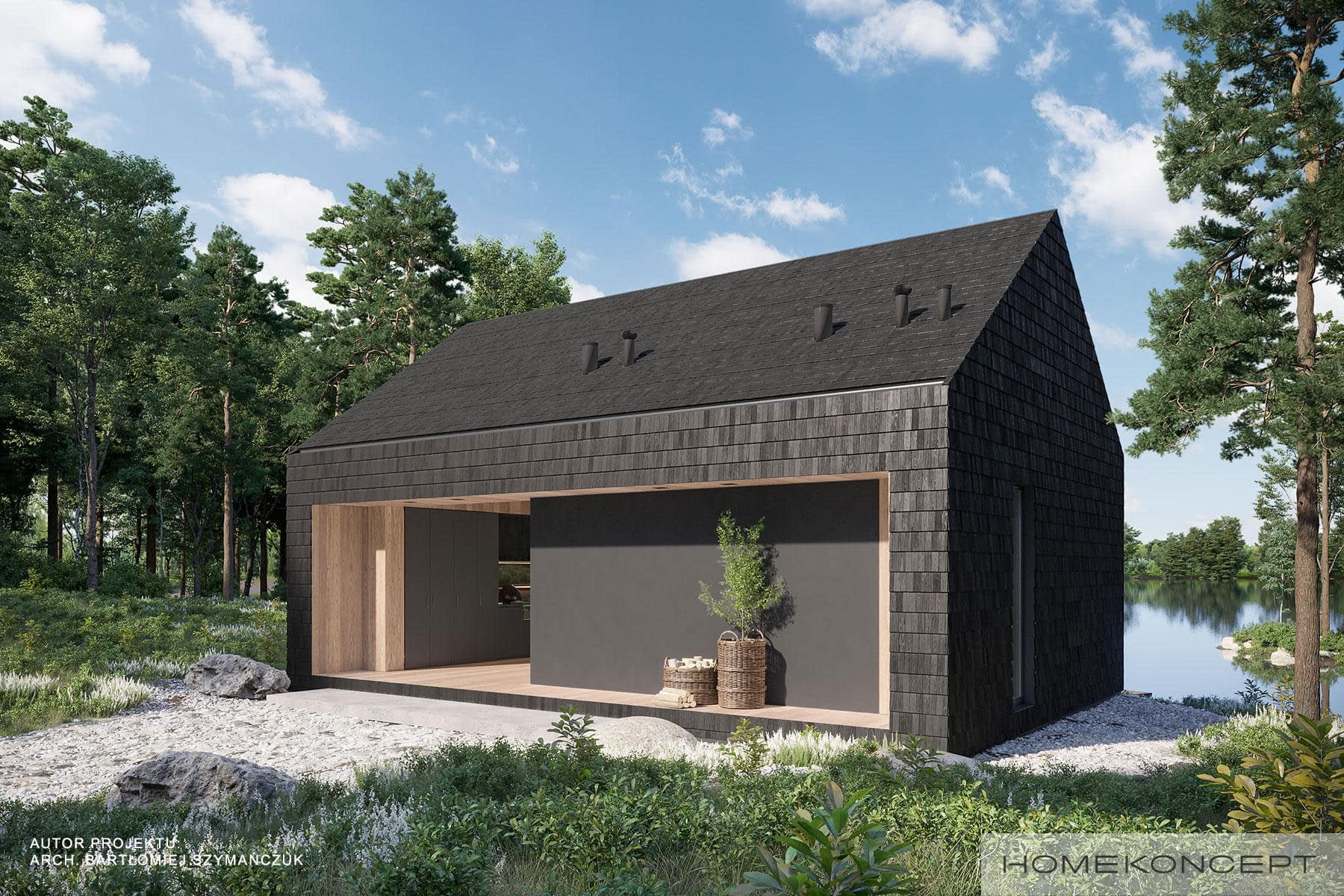

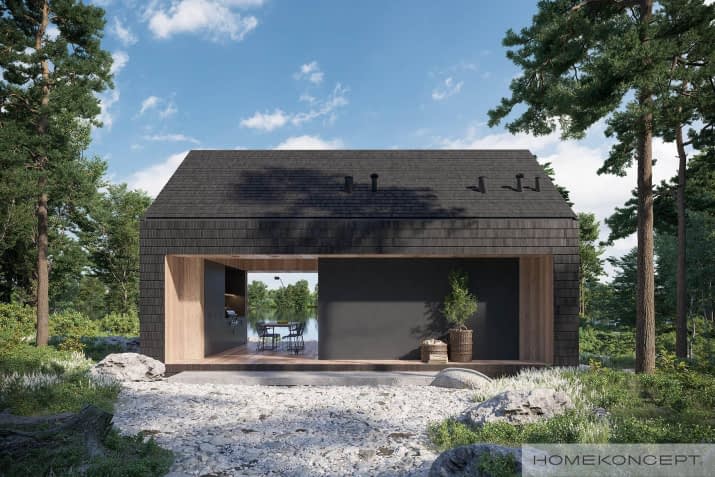

Dwa tarasy mają łącznie 49,75 m², więc większość lata spędzisz na zewnątrz. Elewacja z drewnianego gontu, tynku i desek, a forma nawiązuje do nowoczesnej stodoły.
- wymiary budynku: 9,41 × 7,19 m
- minimalna działka: 14,91 × 12,36 m
- dach dwuspadowy 35°
- ściany z bloczków silikatowych z ociepleniem, kocioł kondensacyjny i ogrzewanie podłogowe
Ile kosztuje budowa?
Według kosztorysu Homekoncept średni koszt stanu surowego zamkniętego to ok. 129 tys. zł, prac wykończeniowych ok. 92 tys. zł, a instalacji ok. 31 tys. zł. To kwoty netto (bez VAT), policzone na średnim krajowym poziomie cen z I kwartału 2024 r. dla budowy systemem zleconym, bez ozdobnych okładzin elewacji. Rzeczywisty koszt będzie inny: zależy od aktualnych cen materiałów i robocizny, regionu, terminu budowy i wybranego standardu, więc traktuj te liczby jako punkt wyjścia do własnej wyceny. Ceny z 2024 r. są już wyraźnie nieaktualne, dziś trzeba liczyć się z wyższymi kosztami.
Zamów projekt domku HOMEKONCEPT 85 DL na wbudowie.pl.
Konstrukcja
Strop: drewniany
Ściany: dwuwarstwowe - bloczki silikatowe 18 cm, styropian Termo Organika 15 cm
Dach: tradycyjna więźba dachowa pokryta gontem drewnianym, okna dachowe FAKRO
Elewacja: gont drewniany, tynk silikonowy cienkowarstwowy połączony z drewnem elewacyjnym
Ogrzewanie: gazowe - piec kondensacyjny oraz ogrzewanie podłogowe
Wentylacja: grawitacyjna
Rzuty

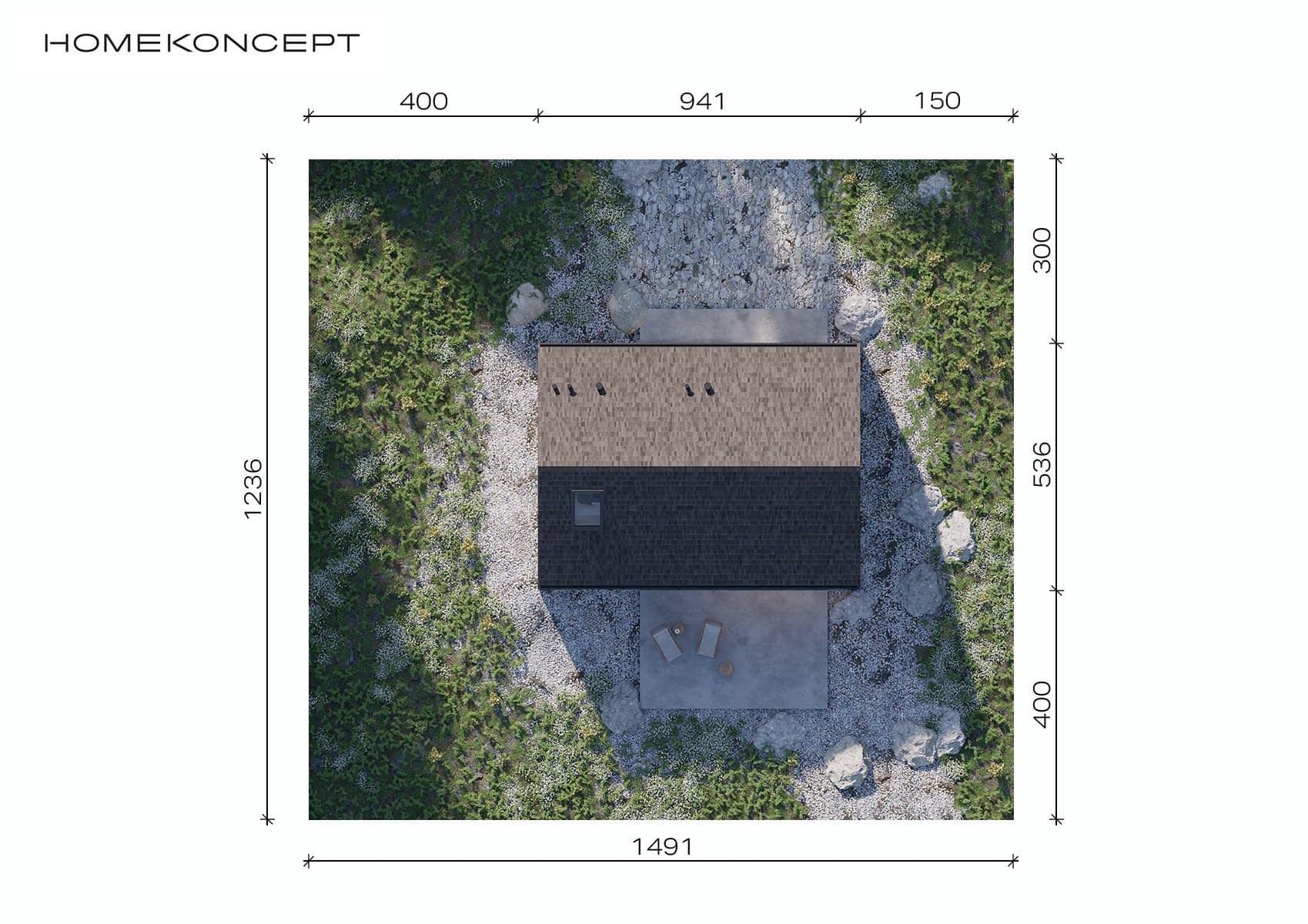

Usytuowanie na działce

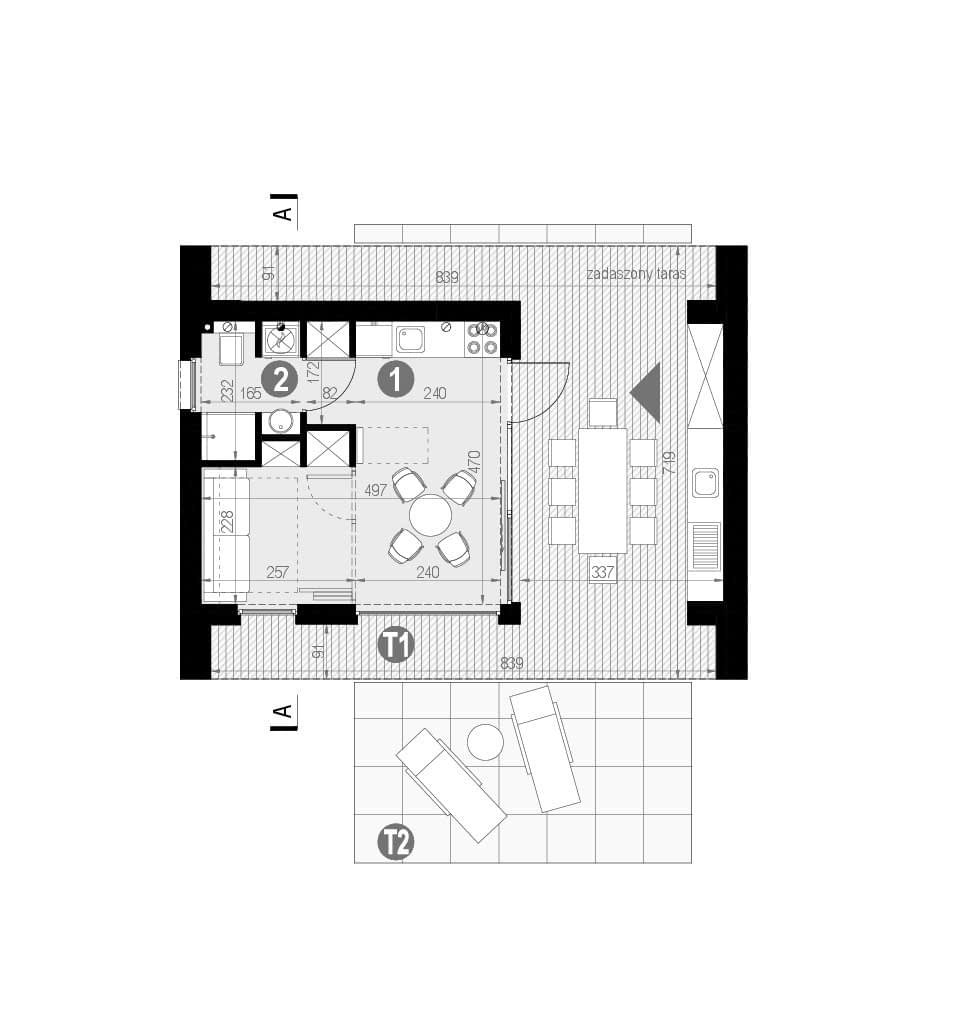

Rzut parteru

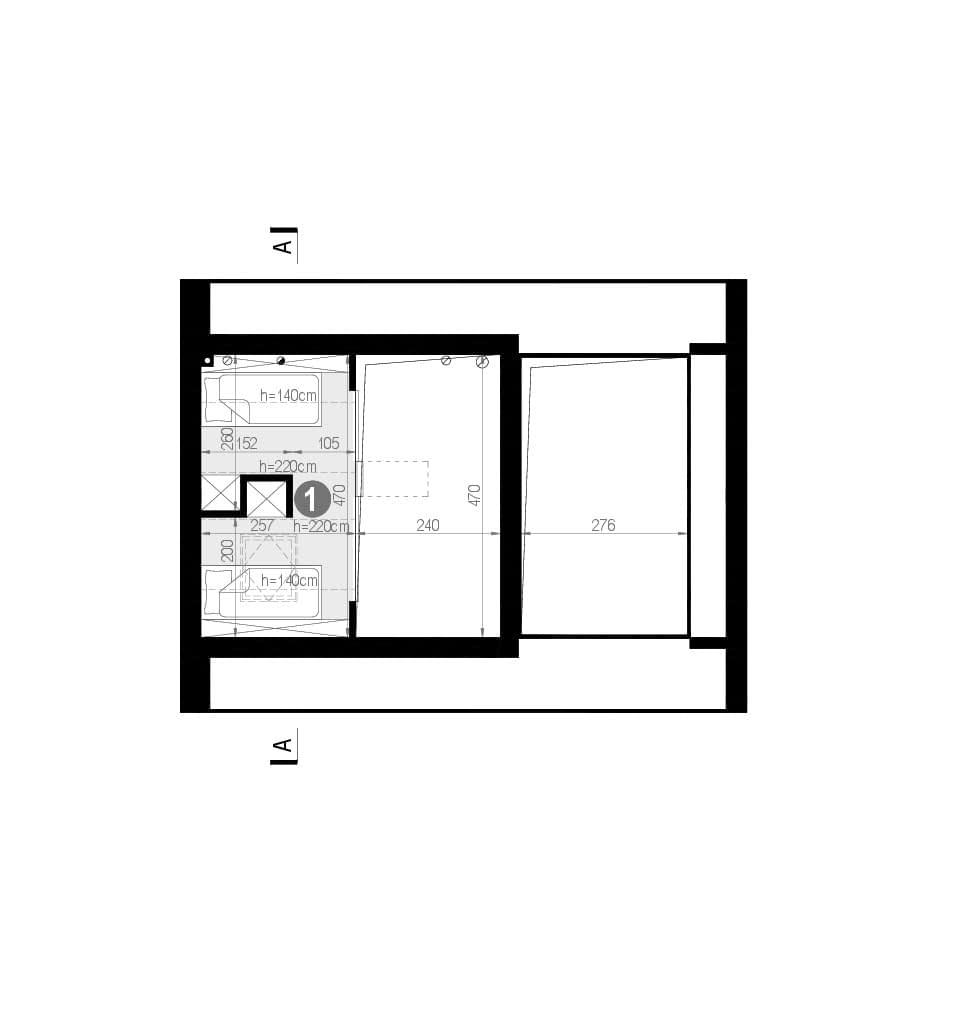

Rzut poddasza

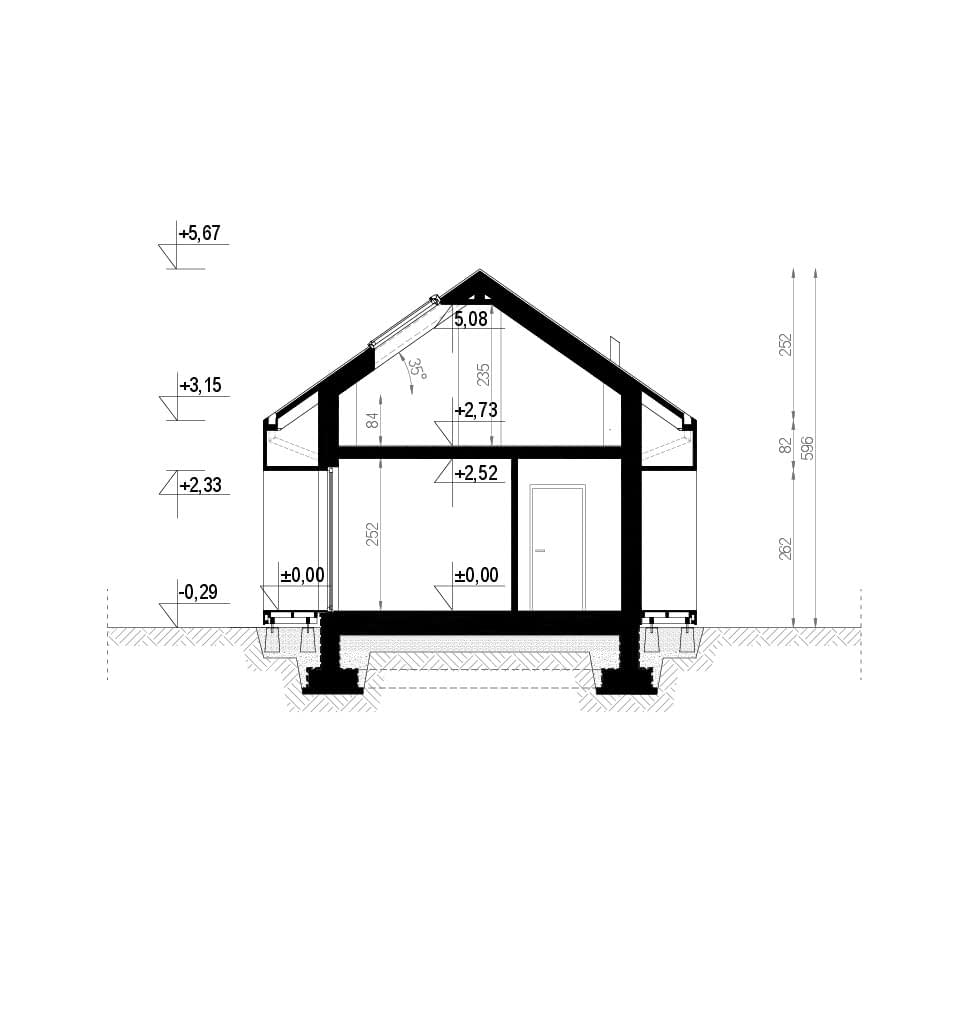

przekrój
Dane techniczne
- Powierzchnia użytkowa27.34 m²
- Liczba łazienek1
- Powierzchnia dachu83 m²
- Kubatura154.42 m³
- Długość domu7.19 m
- Szerokość domu9.41 m
- Minimalne wymiary działki12.36 x 14.91m
- GarażBez garażu
- Rodzaj dachuDwuspadowy
- Kąt nach. dachu35°
Instalacja grzewcza
- Instalacja opcjonalna
Zawartość projektu
Trzy egzemplarze projektu, w skład którego wchodzą:
Projekt Architektoniczny:
- opis techniczny,
- rzuty poziome poszczególnych kondygnacji (parter, poddasze lub piętro),
- rzut dachu i więźby dachowej,
- wszystkie niezbędne przekroje przez całość oraz charakterystyczne fragmenty budynku,
- opisy przegród,
- elewacje budynku wraz ze szczegółowym opisem i kolorystyką użytych materiałów,
- wykaz stolarki okiennej i drzwiowej,
- zestawienie elementów więźby dachowej.
Projekt Techniczny, w skład którego wchodzą:
Projekt Konstrukcji:
- wyciąg z obliczeń statyczno – wytrzymałościowych,
- dokumentacja rysunkowa – konstrukcja,
- zestawienie stali zbrojeniowej.
Projekt wewnętrznych instalacji sanitarnych i gazowych:
- opis techniczny instalacji centralnego ogrzewania wraz z obliczeniami,
- charakterystyka energetyczna budynku,
- analiza porównawcza dla alternatywnego systemu ogrzewania,
- opis techniczny instalacji wodno-kanalizacyjnej oraz instalacji gazowej,
- dokumentacja rysunkowa – instalacje sanitarne i gazowe.
Projekt wewnętrznych instalacji elektrycznych:
- opis techniczny instalacji elektrycznych,
- dokumentacja rysunkowa – instalacje elektryczne,
- rzuty kondygnacji – rozmieszczenie instalacji elektrycznej,
- schemat tablicy bezpiecznikowej,
- instalacja odgromowa.
Standardowy zakres zmian obejmuje:
- zmiana materiałów ściennych i izolacyjnych – przy zachowaniu odpowiedniej wytrzymałości i ciepłochronności,
- zmiana rodzaju stropów przy zachowaniu układu konstrukcyjnego oraz wymaganej wytrzymałości oraz izolacji akustycznej,
- zmiana materiałów wykończeniowych: posadzek, tynków, pokrycia dachu, izolacji przy zachowaniu niezbędnych parametrów wytrzymałości oraz parametrów przenikania ciepła,
- zmiana kolorystyki i wykończenia elewacji,
- zmiana zewnętrznych wymiarów budynku w granicach do 5% z zachowaniem wymiarów rozpiętości konstrukcji wynikających ze zmian materiałowych konstrukcji i izolacji termicznej ścian zewnętrznych,
- zmiana wymiarów fundamentów wynikająca z dostosowania obiektu do warunków gruntowych i głębokości przemarzania gruntu oraz zmiana ław na płytę fundamentową
- zmiana wymiarów przekrojów lub rozstawu elementów więźby dachowej wynikająca z dostosowania konstrukcji dachu budynku do odpowiedniej strefy obciążenia śniegiem i wiatrem,
- zmiana kąta nachylenia połaci dachu max. o 10° oraz wysięgu okapów,
- zmiana wielkości i kształtu tarasu lub rezygnacja z niego,
- zmiana rozwiązań funkcjonalnych wewnątrz budynku polegająca na przesunięciu lub likwidacji ścian działowych,
- zmiana lokalizacji, ilości i kształtu okien oraz drzwi przy zachowaniu charakteru i estetyki elewacji oraz wymaganej izolacyjności,
- wprowadzenie częściowego lub całkowitego podpiwniczenia budynku – po dokonaniu dodatkowych obliczeń konstrukcyjnych,
- zmiany w projektach instalacji wodno-kanalizacyjnej, gazowej, c.o., elektrycznej, przy zachowaniu obowiązujących norm i przepisów, a wynikające ze zmian materiałowych, typów dobranych urządzeń i dostępności mediów na działce budowlanej,
- zmiana sposobu wentylacji budynku z wentylacji grawitacyjnej na wentylację mechaniczną (lub odwrotnie) oraz zmiana źródła ciepła po dokonaniu dodatkowych opracowań.
Dodatki
Bezpłatne dodatki
GratisZestaw umów
GratisZmiany w projekcie
GratisTablica budowy
GratisDziennik budowy
Płatne dodatki

Kosztorys inwestorski
590 zł

Dodatkowy egzemplarz projektu
590 zł

Projekt ogrzewania pompą ciepła
890 zł

Projekt szamba
450 zł

Projekt wentylacji grawitacyjnej
550 zł
Pakiet HOME
1 869 zł890 zł
Pakiet PREMIUM
3 754 zł1 790 zł

Rysunki elewacji w DWG
590 zł

Pliki DWG do adaptacji
1 690 zł

Pliki DWG dla architekta wnętrz
590 zł

Projekt kominka z płaszczem wodnym
550 zł
