Projekt domu Hornówek 2

Name: Hornówek 2
Brand: MG Projekt
SKU: hornowek-2
Price: 6390.00 PLN
Availability: InStock

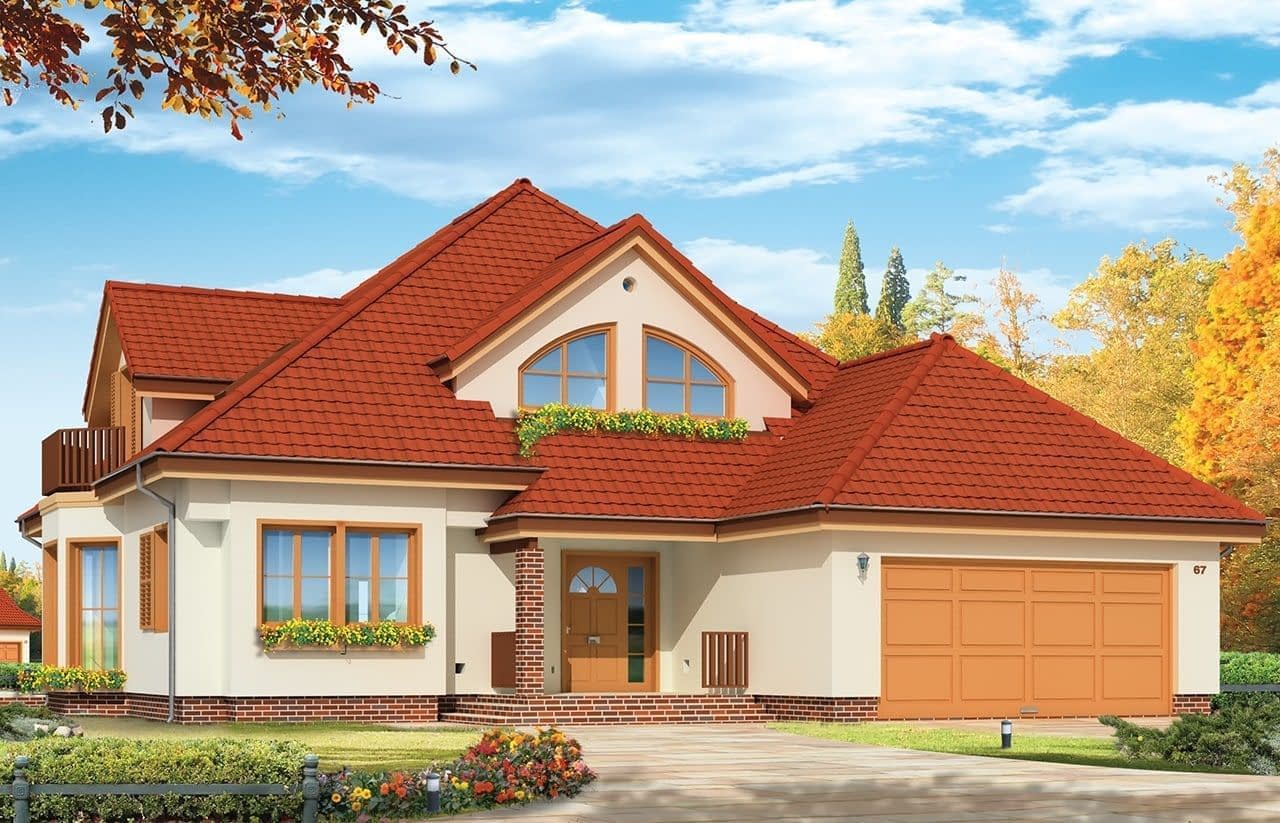

Projekt domu Hornówek 2 – wizualizacja od frontu

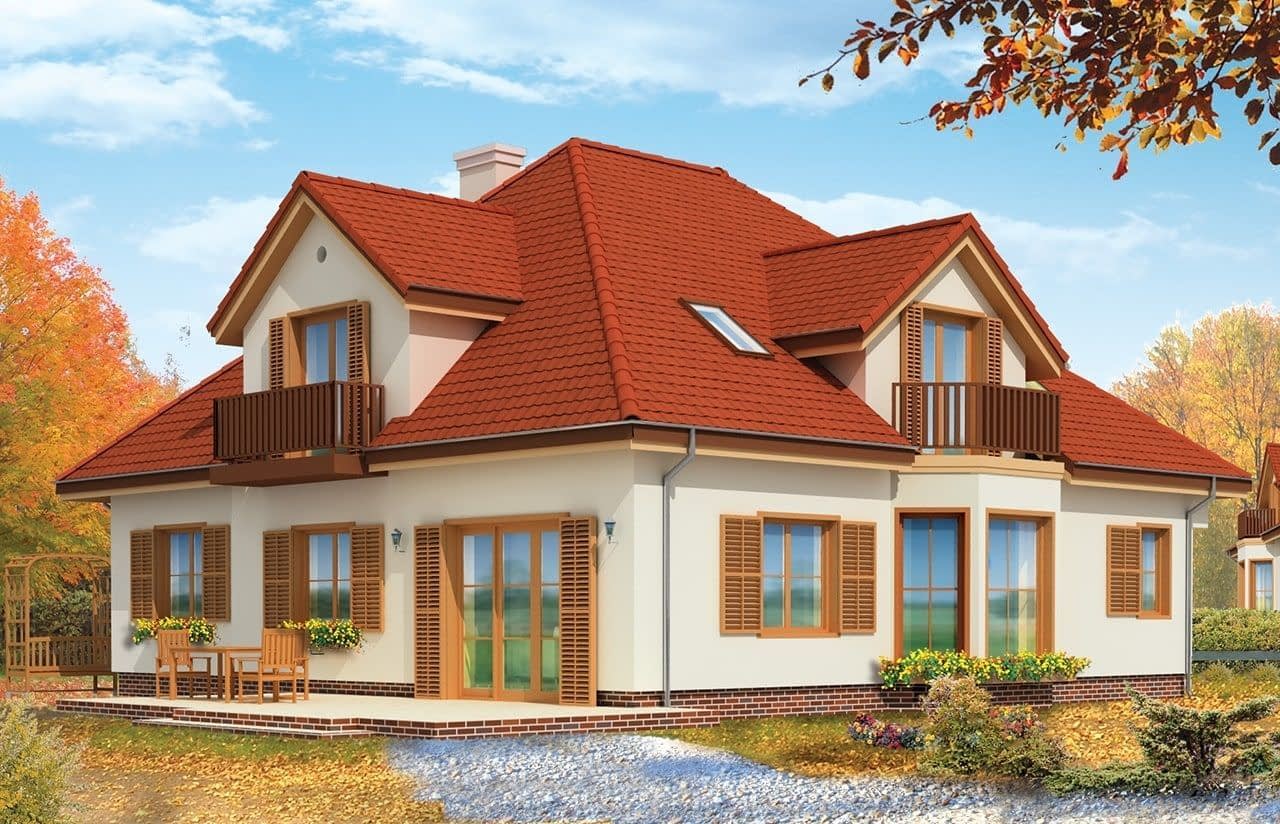

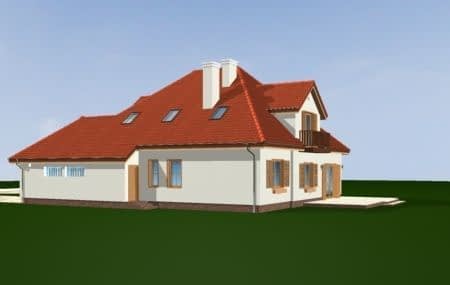

Projekt domu Hornówek 2 – wizualizacja od strony ogrodu

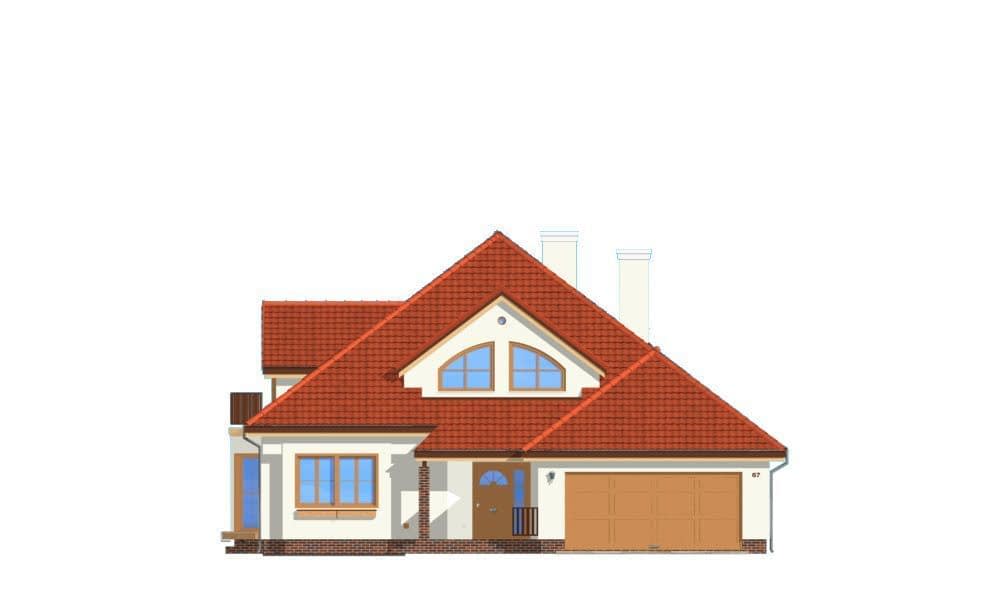

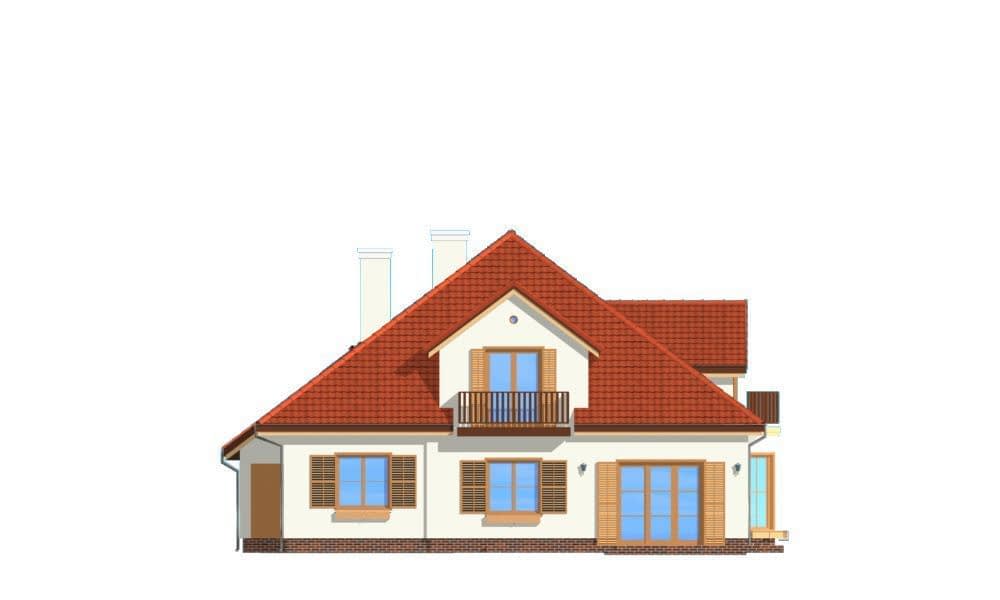

Projekt domu Hornówek 2 – elewacja frontowa

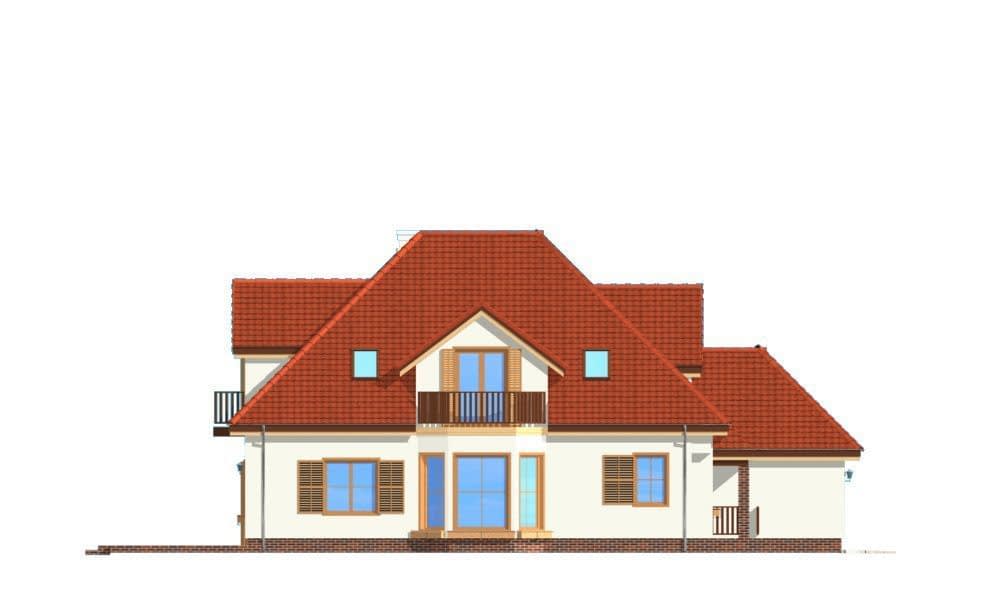

Projekt domu Hornówek 2 – elewacja ogrodowa

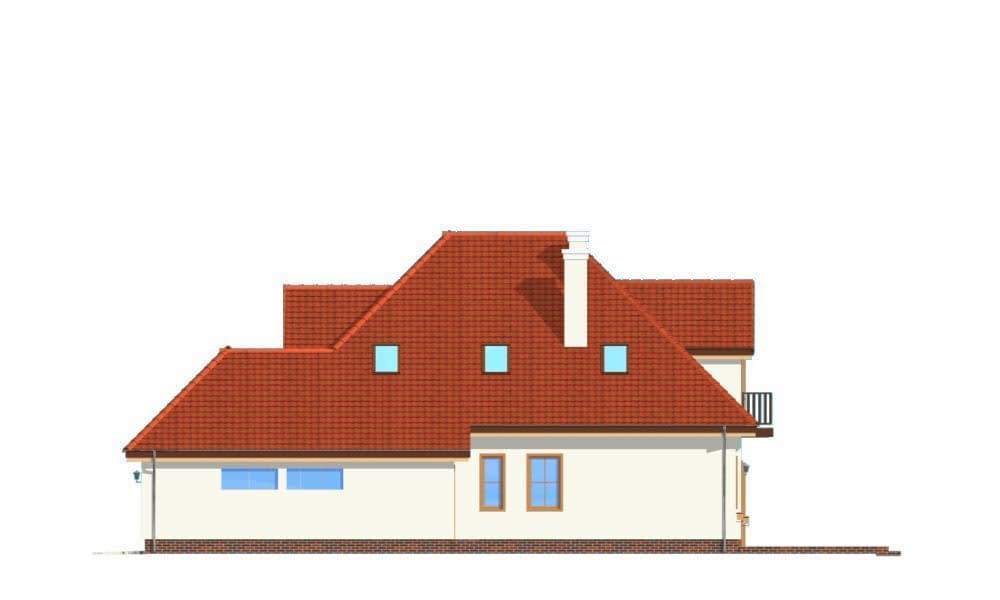

Projekt domu Hornówek 2 – elewacja boczna 1

Projekt domu Hornówek 2 – elewacja boczna 2

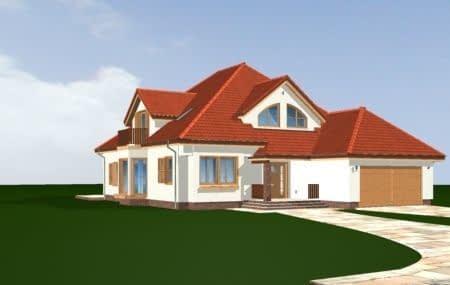

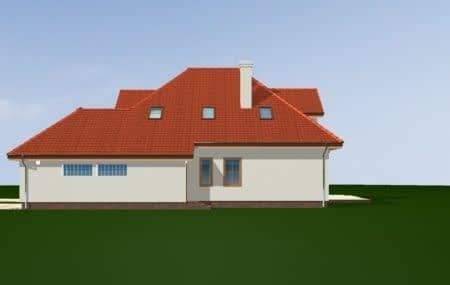

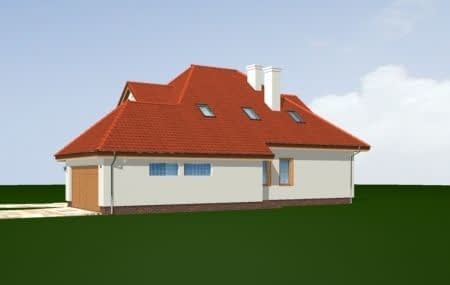

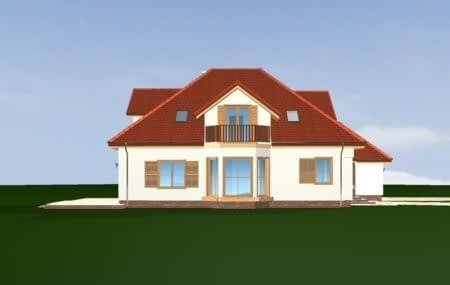

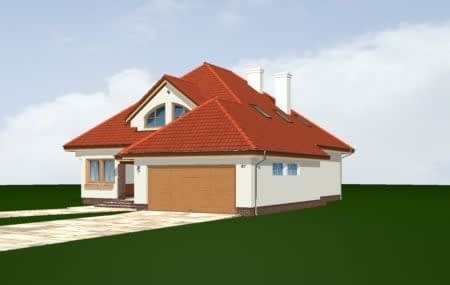

Projekt domu Hornówek 2 – widok bryły domu 1

Projekt domu Hornówek 2 – widok bryły domu 2

Projekt domu Hornówek 2 – widok bryły domu 3

Projekt domu Hornówek 2 – widok bryły domu 4

Autor projektu:MG Projekt

Lustrzane odbicie

Dodaj do schowka

Gratis do projektów: zestaw umów, zgoda na zmiany w projekcie. Darmowa dostawa za 0 zł.

6 390 zł

Zadaj pytanie

Typ projektuWolnostojący
StylTradycyjny
Powierzchnia użytkowa201.34 m²
KondygnacjeParterowy, z poddaszem
GarażDwustanowiskowy
DachWielospadowy
Kąty nach. dachu37°, 45°
Odbicie lustrzaneTak
Czas realizacjimax. czas realizacji 10 dni

Zobacz więcej >

Zadzwoń do konsultanta

502 503 202

Godziny pracy: Pon. - Pt.8:00 - 16:00

Opis

Opis projektu

Hornówek 2 to wariant projektu Hornówek: dom z poddaszem użytkowym o powierzchni 201,34 m², z dwustanowiskowym garażem w bryle budynku, dla rodziny 4–5-osobowej. Zachowuje tradycyjny charakter i wielospadowy dach z lukarnami, ale inaczej rozwiązuje kontakt domu z ogrodem.

Co zmieniono względem wersji podstawowej

W jadalni pojawił się duży wykusz z nisko osadzonymi oknami, który doświetla stół i poszerza wnętrze. Zrezygnowano z tylnej werandy – dzięki temu salon otwiera się prosto na ogród przez szerokie, przeszklone drzwi i jest jaśniejszy. Bryła jest przy tym na tyle zwarta, że dom zmieści się na wąskiej działce o szerokości 22,15 m.

Dla dużej rodziny

Dom ma 7 pokoi i 3 łazienki, kominek w salonie oraz garaż o powierzchni 34,4 m². Sypialnie zaplanowano na poddaszu, a nad nimi znajduje się jeszcze niewielki strych (12,65 m²) na rzeczy sezonowe.

wymiary budynku: 15,15 × 16,87 m
minimalna działka: 22,15 × 24,87 m
kubatura: 904 m³
dach wielospadowy, nachylenie 37° i 45°, pokrycie z dachówki
ściany dwuwarstwowe z porothermu, strop Teriva

Ile kosztuje budowa?

Według kosztorysu MG Projekt stan surowy zamknięty to ok. 422 tys. zł, roboty wykończeniowe ok. 403 tys. zł, instalacje ok. 128 tys. zł, a realizacja domu pod klucz ok. 825 tys. zł. To kwoty netto (bez VAT), policzone na średnich krajowych cenach z Sekocenbudu dla budowy systemem gospodarczym. Rzeczywisty koszt będzie inny: zależy od regionu, ekipy, terminu budowy i wybranego standardu, więc traktuj te liczby jako punkt wyjścia do własnej wyceny.

Wolisz salon wychodzący wprost na ogród i jadalnię z wykuszem? Wybierz projekt domu Hornówek 2 na wbudowie.pl – jest też w wersji lustrzanej.

Konstrukcja

Fundamenty: ławy betonowe, ściany z bloczków

Ściany zewnętrzne: ściany dwuwarstwowe z porothermu

Strop: Teriva

Elewacje: tynk cienkowarstwowy

Pokrycie dachu: dachówka

Rzuty

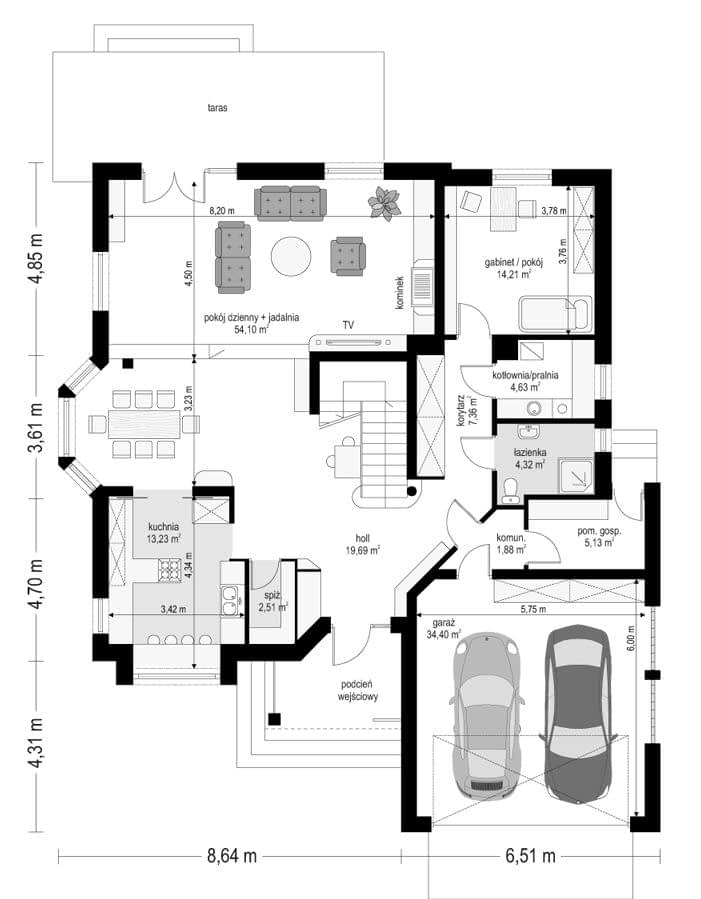

Parter

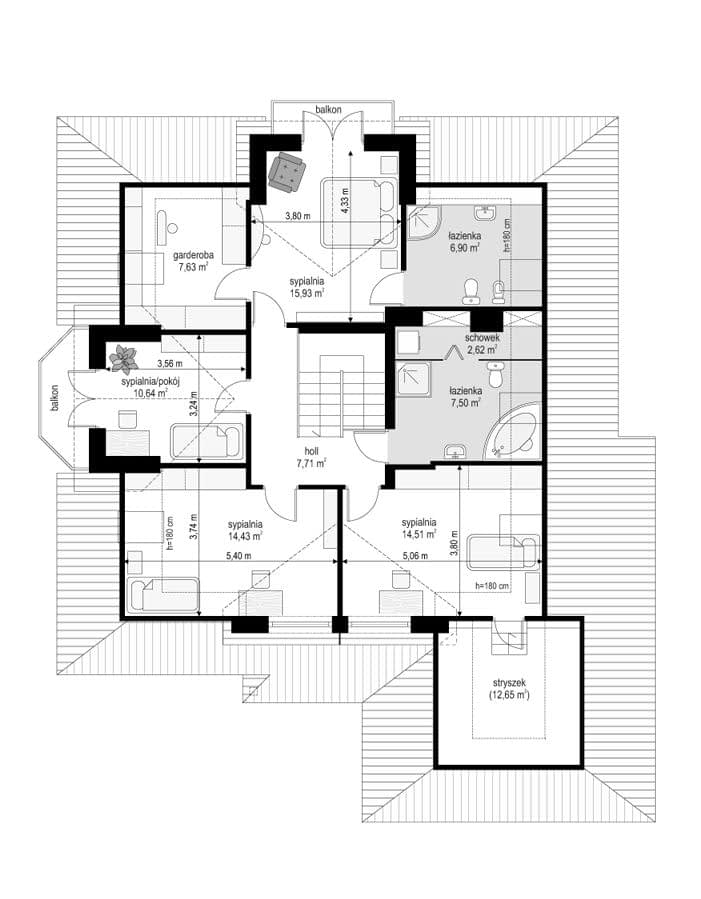

Poddasze

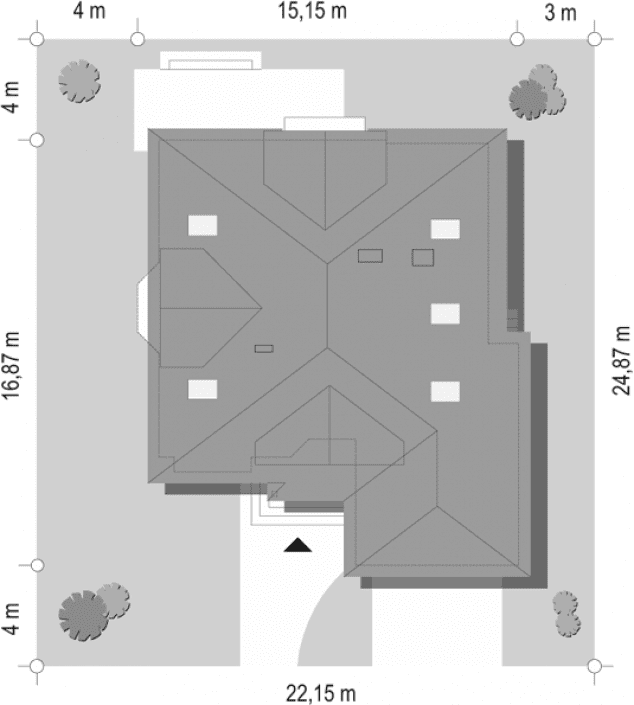

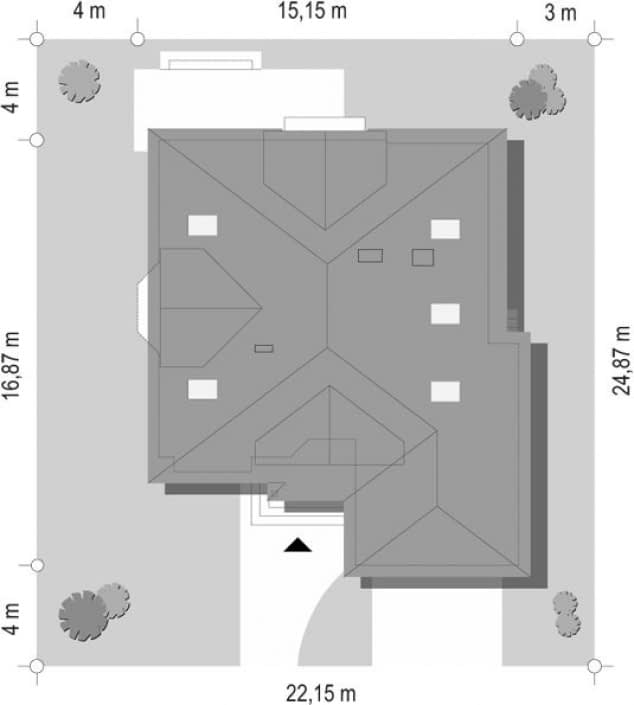

Sytuacja na działce

Dane techniczne

Powierzchnia użytkowa201.34 m²
Powierzchnia netto211.59 m²
Powierzchnia zabudowy197.81 m²
KominekTak
Liczba łazienek3
Liczba pokoi7
Powierzchnia dachu303 m²
Kubatura904 m³
Długość domu16.87 m
Szerokość domu15.15 m
Wysokość domu8.7 m
Poddaszeużytkowe
Energia pierwotna62.5 kWh/m²/rok
Energia końcowa67 kWh/m²/rok
Minimalne wymiary działki24.87 x 22.15m
GarażDwustanowiskowy
Rodzaj dachuWielospadowy
Kąty nach. dachu37°, 45°

Instalacja grzewcza

EUco43.2 kwH/m²/rok

Koszty budowy

Stan surowy285812 zł
Stan surowy zamknięty421625 zł
Koszt wykończenia403013 zł
Koszt instalacji127751 zł

Zawartość projektu

W komplecie nowej wersji dokumentacji projektowej znajdują się 3 egzemplarze projektu architektoniczno-budowlanego oraz 3 egzemplarze projektu technicznego

Projekt architektoniczno-budowlany zawierający:
-opis architektoniczny z elementami konstrukcji,
-część rysunkowa: rzut parteru, poddasza/piętra, rzut dachu w skali 1:100, przekroje skala 1:50,
elewacje skala 1:100.

Projekt techniczny zawierający:
-opis techniczny i konstrukcyjny (obliczenia statyczne - w zależności od projektu włączone w projekt lub stanowiące odrębną teczkę).

Część rysunkowa architektura i konstrukcja:
-rzuty fundamentów, parteru, poddasza, stropu, więźby, dachu / w skali 1:50,
-przekroje przez budynek / budynek skali 1:50,
-elewacje budynku / w skali 1:50 (*niektóre projekty posiadają rysunki w skali 1:100 lub 1:75),
-zestawienie stolarki budowlanej okiennej i drzwiowej,
-szczegóły konstrukcji i ewentualne szczegóły budowlane,

Część instalacyjna:
-część opisowa do projektów instalacji elektrycznych, wodno-kanalizacyjnych, grzewczych, gazowych (jeśli występują).

Część rysunkowa do projektów instalacji:
-schematy instalacji elektrycznych, schemat rozdzielni, plan instalacji odgromowej,
-schematy instalacji wodno-kanalizacyjnej i ciepłej wody,
-schematy instalacji grzewczych,
-schemat instalacji gazowej (jeśli występują).

Do projektu dołączane jest zestawienie materiałowe, z wykazem elementów drewnianych oraz stali budowlanej.
Do projektu dołączone są kopie uprawnień wszystkich projektantów, oraz aktualne zaświadczenia o przynależności do izb zawodowych.
Projekt zawiera oświadczenie projektantów o poprawności projektu w świetle Prawa Budowlanego, a także zawiera informację dotyczącą bezpieczeństwa i ochrony zdrowia ( BIOZ).
Do projektu dołączona jest także zgoda na zmiany adaptacyjne. Zgoda dołączana jest do każdego projektu bezpłatnie. Na Państwa życzenie zakres zgody na zmiany możemy dowolnie rozszerzyć.

Pracownia zezwala na następujące zmiany i odstępstwa od projektu architektoniczno-budowlanego w trakcie jego przystosowywania do lokalizacji:

Zmianę obrysu zewnętrznego ścian zewnętrznych.
Zmianę obrysu wewnętrznego ścian zewnętrznych.
Zmianę układu ścian wewnętrznych działowych.
Zmianę funkcji, ilości i usytuowania poszczególnych pomieszczeń na dowolnej kondygnacji w projekcie.
Zmianę ukształtowania, ilości i kąta nachylenia połaci dachowych.
Zmianę ilości, umiejscowienia i wielkości otworów okiennych i drzwiowych.
Zmianę rodzaju materiału i technologii wykonania ścian zewnętrznych oraz wewnętrznych oraz ścian fundamentowych.
Zmianę rodzaju i technologii wykonania stropów nad dowolną kondygnacją.
Zmianę umiejscowienia, kształtu i materiału wykonania schodów w budynku.
Zmianę wielkości, kształtu i materiałów, bądź likwidacja: tarasów, podestów i balkonów.
Likwidację lub dodanie dowolnej ilości:
