- Typ projektuWolnostojący
- StylNowoczesny
- Powierzchnia użytkowa150.95 m²
- KondygnacjeParterowy
- GarażDwustanowiskowy
- DachPłaski
- Odbicie lustrzaneTak
- Czas realizacji7 dni Zobacz więcej >
Opis
Zgodność z WT 2021 i Eurokodami
Ze względu na dostosowywanie projektu do standardu WT 2021, czas realizacji może się różnić od standardowego.
Skontaktuj się z nami aby poznać szczegóły dotyczące wybranego projektu.
Opis projektu
Budynek zaprojektowano w prostej stylistyce, rzut oparto na kształcie prostokąta, w narożniku którego dobudowano garaż dwustanowiskowy. Układ funkcjonalny oznacza się prostotą i funkcjonalnością opartą na układzie linearnym. Oś stanowi korytarz poprowadzony od wejścia do budynku, wzdłuż którego ulokowane są poszczególne pomieszczenia. Powierzchnia przynależna elewacji frontowej przeznaczona została na pomieszczenia pomocnicze: łazienka, spiżarnia oraz kuchnię z jadalnią. Wzdłuż elewacji ogrodowej zaprojektowano pokój dzienny z tarasem zadaszonym oraz trzy pokoje. Na tyłach garażu zaprojektowano pomieszczenie gospodarcze i kotłownię.
Rzuty

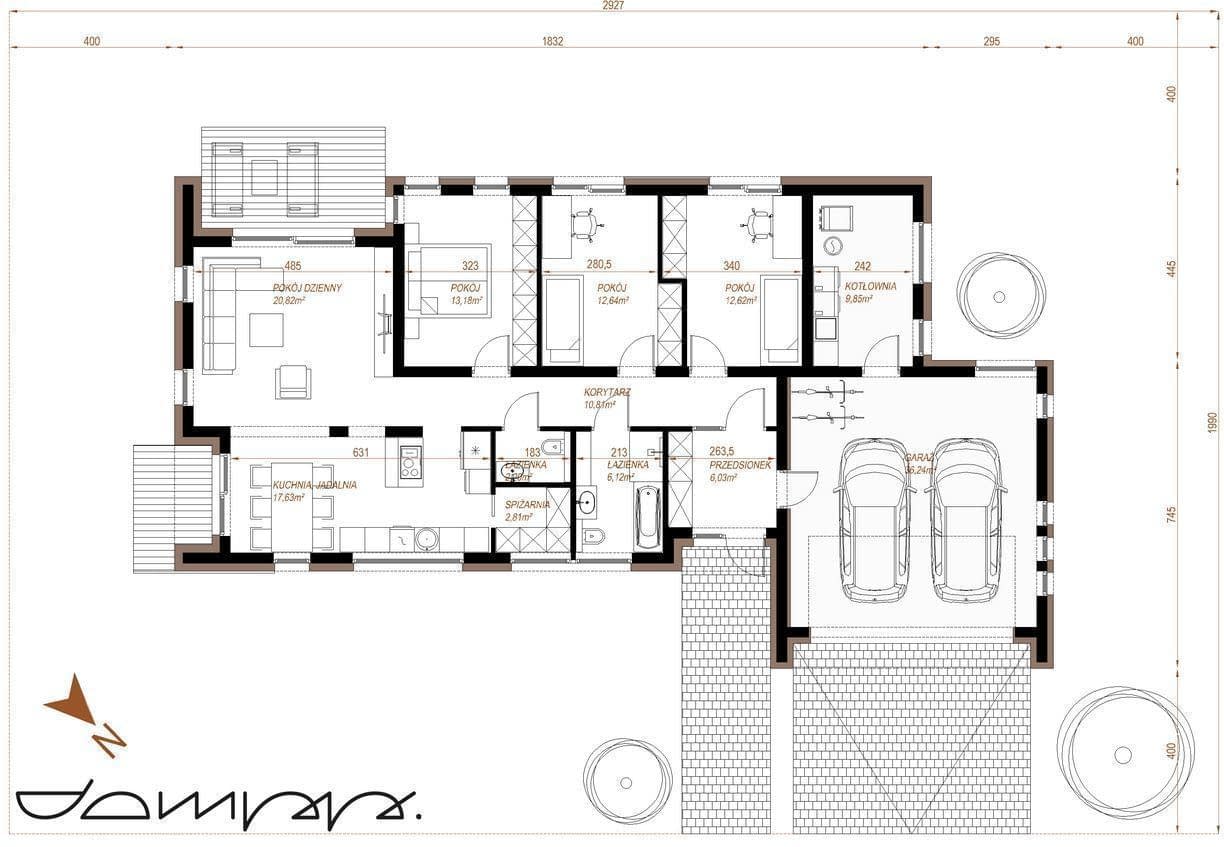

Rzut parteru
Dane techniczne
- Powierzchnia użytkowa150.95 m²
- Powierzchnia zabudowy206.1 m²
- Liczba łazienek2
- Liczba pokoi4
- Długość domu11.9 m
- Szerokość domu18.32 m
- Wysokość domu4.12 m
- Minimalne wymiary działki19.9 x 29.27m
- GarażDwustanowiskowy
- Rodzaj dachuPłaski
Instalacja grzewcza
- Instalacja opcjonalna
Zawartość projektu
Projekt budowlany - zawartość dokumentacji.
PROJEKT ARCHITEKTONICZNO - BUDOWLANY
- część opisowa projektu architektoniczno – budowlanego
- analiza możliwości racjonalnego wykorzystania wysokoefektywnych systemów alternatywnych zaopatrzenia w energię i ciepło
- rysunki elewacji z opisem materiałów wykończeniowych
- rzuty kondygnacji
- rzut dachu
- przekroje wraz z opisem przegród budowlanych
PROJEKT TECHNICZNY - ARCHITEKTURA
- część opisowa projektu technicznego architektury
- uszczegółowione rysunki elewacji z opisem materiałów wykończeniowych
- uszczegółowione rzuty kondygnacji
- rzut dachu
- uszczegółowione przekroje wraz z opisem przegród budowlanych
- zestawienie stolarki okiennej
PROJEKT TECHNICZNY - KONSTRUKCJA
- część opisowa projektu technicznego konstrukcji
- rzut ław fundamentowych/płyty fundamentowej z zestawieniem stali zbrojeniowej
- rysunki wykonawcze elementów konstrukcyjnych w technologii opracowania projektu
- zestawienie stali zbrojeniowej dla budynku oraz poszczególnych elementów
- zestawienie drewna konstrukcyjnego
- zestawienie materiałów konstrukcyjnych dla technologii budowy, w której został opracowany projekt (dotyczy wybranych projektów w technologiach prefabrykowanych)
PROJEKT TECHNICZNY - INSTALACJE SANITARNE
- projektowana charakterystyka energetyczna budynku
- instalacja wodociągowo – kanalizacyjna:
- opis techniczny;
- rzuty kondygnacji – instalacja wodociągowo – kanalizacyjna
- instalacja centralnego ogrzewania:
- opis techniczny;
- rzuty poszczególnych kondygnacji – instalacja centralnego ogrzewania z ogrzewaniem podłogowym, rozstawem rur zapotrzebowaniem pomieszczenia na energię cieplną oraz rozmieszczeniem grzejników c.o. w pomieszczeniach technicznych i gospodarczych
- instalacja wentylacji mechanicznej z odzyskiem ciepła (w standardzie dokumentacji):
- opis techniczny;
- projekt wentylacji mechanicznej z odzyskiem ciepła z trasami instalacji oraz rozmieszczeniem anemostatów oraz wydajnością nawiewu / wywiewu
PROJEKT TECHNICZNY - INSTALACJE ELEKTRYCZNE
- część opisowa projektu technicznego instalacji elektrycznych;
- schemat rozdzielnicy głównej
- rzut fundamentów – instalacja uziemienia odgromowego
- rzuty kondygnacji z instalacją elektryczną oświetlenia i gniazd wtykowych
- rzut dachu – instalacja odgromowa
Autor projektu upoważnia bezterminowo projektantów posiadających wystarczające [w odniesieniu do zakresu i przeznaczenia projektu] i wymagane przepisami uprawnienia, działających z wyboru Inwestora, do wprowadzenia zmian i włączenie ich w skład pełnej dokumentacji projektu architektoniczno-budowlanego, podpisywanej przez tego projektanta [adaptacji projektu]. Autor projektu upoważnia projektantów, o których mowa powyżej do dokonywania przez tych projektantów i na ich odpowiedzialność następujących zmian w projekcie:
- realizacji budynku w lustrzanym odbiciu;
- zmiana materiałów budowlanych elementów konstrukcyjnych budynku tj. fundamenty, ściany, stropy, schody, więźba dachowa pod warunkiem zachowania bezpieczeństwa konstru
- zmiana usytuowania wewnętrznych ścian konstrucyjnych i niekonstrukcyjnych pod warunkiem zachowania bezpieczeństwa konstrukcji;
- zmiana wymiarów zewnętrznych budynku w zakresie 5%;
- zmiana kąta nachylenia dachu w zakresie 5%;
- podpiwniczenie budynku w całości lub części;
- zmiana usytuowania i geometrii schodów wewnętrznych;
- zmiana usytuowania ścian działowych i wewnętrznych otworów drzwiowych;
- zmiana wewnętrznych instalacji saniatrnych i elektrycznych z dostosowaniem ich do warunków przyłączenia oraz aranżacji wnętrz;
- zmiana źródła ciepła oraz instalacji centralnego ogrzewania z dostosowaniem jej do warunków przyłączenia, lokalnych możliwości oraz aranżacji wnętrz;
- zmiany sposobu wentylacji budynku, a w przypadku rezygnacji z realizacji instalacji wentylacji mechanicznej z odzyskiem ciepła wyraża się zgodę na doprojektowanie kominów wentylacyjnych;
