- Typ projektuWolnostojący
- StylTradycyjny
- Powierzchnia użytkowa195.89 m²
- KondygnacjeParterowy
- GarażDwustanowiskowy
- DachDwuspadowy
- Odbicie lustrzaneTak
- Czas realizacji10 dni Zobacz więcej >
Opis
Zgodność z WT 2021 i Eurokodami
Ze względu na dostosowywanie projektu do standardu WT 2021, czas realizacji może się różnić od standardowego.
Skontaktuj się z nami aby poznać szczegóły dotyczące wybranego projektu.
Opis projektu
Tradycyjna forma domu zaprezentowana w nowoczesnym ujęciu podkreślonym jednorodnym materiałem elewacji – opalaną deską oraz dużymi szkleniami. Prosta archetypiczna bryła założona na długim prostokącie wykorzystana w projekcie przekształcona została na współczesne potrzeby mieszkaniowej dla rodziny 4 osobowej. Jednocześnie dzięki lokalizacji garażu jest projektem uniwersalnym, który wkomponuje się na działkach szerokich, po zmianie lokalizacji bramy garażowej będzie projektem idealnym dla działek wąskich będących efektem przekształcania wąskich pół uprawnych na działki budowlane.
Zaprojektowany układ funkcjonalny podporządkowany został zasadzie strefowania. Centralnie usytuowane wejście dzieli w sposób naturalny budynek na dwie powierzchnie: dzienną i nocną. W strefie dziennej duży przestronny pokój dzienny z kuchnią i jadalnią wysoki do kalenicy powiązany jest funkcjonalnie z pomieszczeniami pomocniczymi: kotłownią i spiżarnią, z których zaprojektowano wejście do garażu. Projekt dedykowany jest dla szerokich działek z wjazdem od strony południowej i konsekwentnie pokój dzienny posiada szklenia na obie strony budynku. Strefa nocna, na którą składają się 3 pokoje, sypialnia główna z garderobą, 2 łazienki zaprojektowano została w oparciu o układ głównego korytarza stanowiącego oś komunikacyjną w budynku.
Uniwersalność tego projektu podkreśla łatwość jego dostosowywania do działek. Zmiana lokalizacji bramy garażowej pozwala na budowę na działkach wąskich, lustrzane odbicie wzdłuż głównej osi budynku zapewni właściwe nasłonecznienie na działkach z wjazdem od północy.
Konstrukcja
| ściany |
| jednowarstwowe: bloczki ceramiczne HELUZ na etapie adaptacji możliwa zmiana technologii na ścianę dwuwarstwową ze zmianą materiału konstrukcyjnego |
| posadowienie |
| płyta fundamentowa należy dostosować do lokalnych warunków gruntowych na etapie adaptacji możliwa zmiana na tradycyjne ławy fundamentowe |
| dach – konstrukcja |
| tradycyjna więźba krokwiowa + wiązary dachowe |
| dach – pokrycie |
| dachówka płaska |
| elewacje |
| deska opalana |
Rzuty

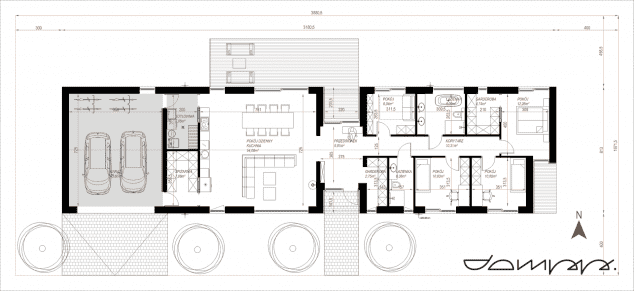

Rzut parteru
Dane techniczne
- Powierzchnia użytkowa195.89 m²
- Powierzchnia zabudowy265.4 m²
- Liczba pokoi5
- Długość domu8.13 m
- Szerokość domu31.81 m
- Wysokość domu6.72 m
- Minimalne wymiary działki16.72 x 38.81m
- GarażDwustanowiskowy
- Rodzaj dachuDwuspadowy
Instalacja grzewcza
- Instalacja opcjonalna
Zawartość projektu
Projekt budowlany - zawartość dokumentacji.
PROJEKT ARCHITEKTONICZNO - BUDOWLANY
- część opisowa projektu architektoniczno – budowlanego
- analiza możliwości racjonalnego wykorzystania wysokoefektywnych systemów alternatywnych zaopatrzenia w energię i ciepło
- rysunki elewacji z opisem materiałów wykończeniowych
- rzuty kondygnacji
- rzut dachu
- przekroje wraz z opisem przegród budowlanych
PROJEKT TECHNICZNY - ARCHITEKTURA
- część opisowa projektu technicznego architektury
- uszczegółowione rysunki elewacji z opisem materiałów wykończeniowych
- uszczegółowione rzuty kondygnacji
- rzut dachu
- uszczegółowione przekroje wraz z opisem przegród budowlanych
- zestawienie stolarki okiennej
PROJEKT TECHNICZNY - KONSTRUKCJA
- część opisowa projektu technicznego konstrukcji
- rzut ław fundamentowych/płyty fundamentowej z zestawieniem stali zbrojeniowej
- rysunki wykonawcze elementów konstrukcyjnych w technologii opracowania projektu
- zestawienie stali zbrojeniowej dla budynku oraz poszczególnych elementów
- zestawienie drewna konstrukcyjnego
- zestawienie materiałów konstrukcyjnych dla technologii budowy, w której został opracowany projekt (dotyczy wybranych projektów w technologiach prefabrykowanych)
PROJEKT TECHNICZNY - INSTALACJE SANITARNE
- projektowana charakterystyka energetyczna budynku
- instalacja wodociągowo – kanalizacyjna:
- opis techniczny;
- rzuty kondygnacji – instalacja wodociągowo – kanalizacyjna
- instalacja centralnego ogrzewania:
- opis techniczny;
- rzuty poszczególnych kondygnacji – instalacja centralnego ogrzewania z ogrzewaniem podłogowym, rozstawem rur zapotrzebowaniem pomieszczenia na energię cieplną oraz rozmieszczeniem grzejników c.o. w pomieszczeniach technicznych i gospodarczych
- instalacja wentylacji mechanicznej z odzyskiem ciepła (w standardzie dokumentacji):
- opis techniczny;
- projekt wentylacji mechanicznej z odzyskiem ciepła z trasami instalacji oraz rozmieszczeniem anemostatów oraz wydajnością nawiewu / wywiewu
PROJEKT TECHNICZNY - INSTALACJE ELEKTRYCZNE
- część opisowa projektu technicznego instalacji elektrycznych;
- schemat rozdzielnicy głównej
- rzut fundamentów – instalacja uziemienia odgromowego
- rzuty kondygnacji z instalacją elektryczną oświetlenia i gniazd wtykowych
- rzut dachu – instalacja odgromowa
Autor projektu upoważnia bezterminowo projektantów posiadających wystarczające [w odniesieniu do zakresu i przeznaczenia projektu] i wymagane przepisami uprawnienia, działających z wyboru Inwestora, do wprowadzenia zmian i włączenie ich w skład pełnej dokumentacji projektu architektoniczno-budowlanego, podpisywanej przez tego projektanta [adaptacji projektu]. Autor projektu upoważnia projektantów, o których mowa powyżej do dokonywania przez tych projektantów i na ich odpowiedzialność następujących zmian w projekcie:
- realizacji budynku w lustrzanym odbiciu;
- zmiana materiałów budowlanych elementów konstrukcyjnych budynku tj. fundamenty, ściany, stropy, schody, więźba dachowa pod warunkiem zachowania bezpieczeństwa konstru
- zmiana usytuowania wewnętrznych ścian konstrucyjnych i niekonstrukcyjnych pod warunkiem zachowania bezpieczeństwa konstrukcji;
- zmiana wymiarów zewnętrznych budynku w zakresie 5%;
- zmiana kąta nachylenia dachu w zakresie 5%;
- podpiwniczenie budynku w całości lub części;
- zmiana usytuowania i geometrii schodów wewnętrznych;
- zmiana usytuowania ścian działowych i wewnętrznych otworów drzwiowych;
- zmiana wewnętrznych instalacji saniatrnych i elektrycznych z dostosowaniem ich do warunków przyłączenia oraz aranżacji wnętrz;
- zmiana źródła ciepła oraz instalacji centralnego ogrzewania z dostosowaniem jej do warunków przyłączenia, lokalnych możliwości oraz aranżacji wnętrz;
- zmiany sposobu wentylacji budynku, a w przypadku rezygnacji z realizacji instalacji wentylacji mechanicznej z odzyskiem ciepła wyraża się zgodę na doprojektowanie kominów wentylacyjnych;
Dodatki
Bezpłatne dodatki
GratisZestaw umów
GratisZmiany w projekcie
GratisTablica budowy
GratisDziennik budowy
