- Typ projektuWolnostojący
- StylNowoczesny
- Powierzchnia użytkowa174.31 m²
- KondygnacjeParterowy, z poddaszem
- GarażJednostanowiskowy
- DachDwuspadowy
- Odbicie lustrzaneTak
- Czas realizacji10 Zobacz więcej >
Opis
Zgodność z WT 2021 i Eurokodami
Ze względu na dostosowywanie projektu do standardu WT 2021, czas realizacji może się różnić od standardowego.
Skontaktuj się z nami aby poznać szczegóły dotyczące wybranego projektu.
Opis projektu

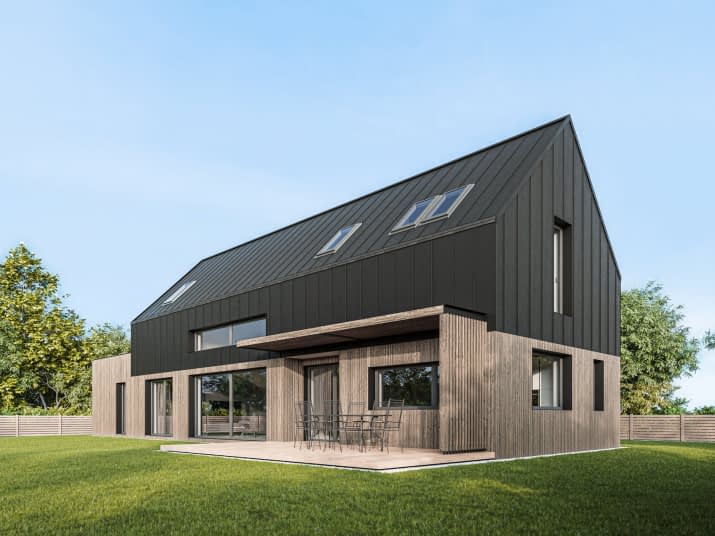

Budynek zaprojektowany zgodnie z podstawową zasadą „forma podążą za funkcją”, w którym efekt końcowy w postaci prostej minimalistycznej bryły wynika z prostoty funkcji wewnątrz budynku.
Centralną przestrzeń domu zajmuje wysoki pokój dzienny z otwartą klatką schodową poprowadzoną wzdłuż elewacji frontowej budynku. Przestrzeń ta stanowi dominantę jednocześnie jest Centrum wokół, którego skupiona została pozostała funkcja. Strefa wejściowa niejednoznacznie wyodrębniona ze strefy dziennej stanowi półotwarty przedsionek uzupełniony o przechodnią garderobę prowadzącą do garażu. Uzupełnieniem tej powierzchni od strony ogrodowej jest półotwarty gabinet, który stanowić może pokój gościnny lub powierzchnię włączaną do powierzchni pokoju dziennego. Z drugiej strony pokoju dziennego domu zaprojektowano jadalnię, która poprzez zadaszenie tarasu łączy się z ogrodem, a za nią kuchnię. Kuchnia zaprojektowana jako otwarta w wyniku jej oddalenia od pokoju dziennego zapewnia komfortowe użytkowanie.
Poddasze zgodnie z zasadą funkcjonalną przyjętą na poziomie parteru zaprojektowano jako dwie odrębne przestrzenie połączone kładką. Z jednej strony zaprojektowano sypialnię główną z garderobą, z drugiej pokój dziecka z łazienką i pralnią. Całość oparta o jednoprzestrzenny układ konstrukcyjny poddasza umożliwiający swobodną zmianę aranżacji pomieszczeń.
Konstrukcja
| ściany |
| dwuwarstwowe: bloczki silikatowe + styropian 20cm |
| posadowienie |
| ławy fundamentowe należy dostosować do lokalnych warunków gruntowych na etapie adaptacji możliwa zmiana posadowienia na płytę fundamentową |
| dach – konstrukcja |
| tradycyjna więźba ciesielska |
| dach – pokrycie |
| blacha cynkowo – tytanowa, opcjonalnie dachówka płaska |

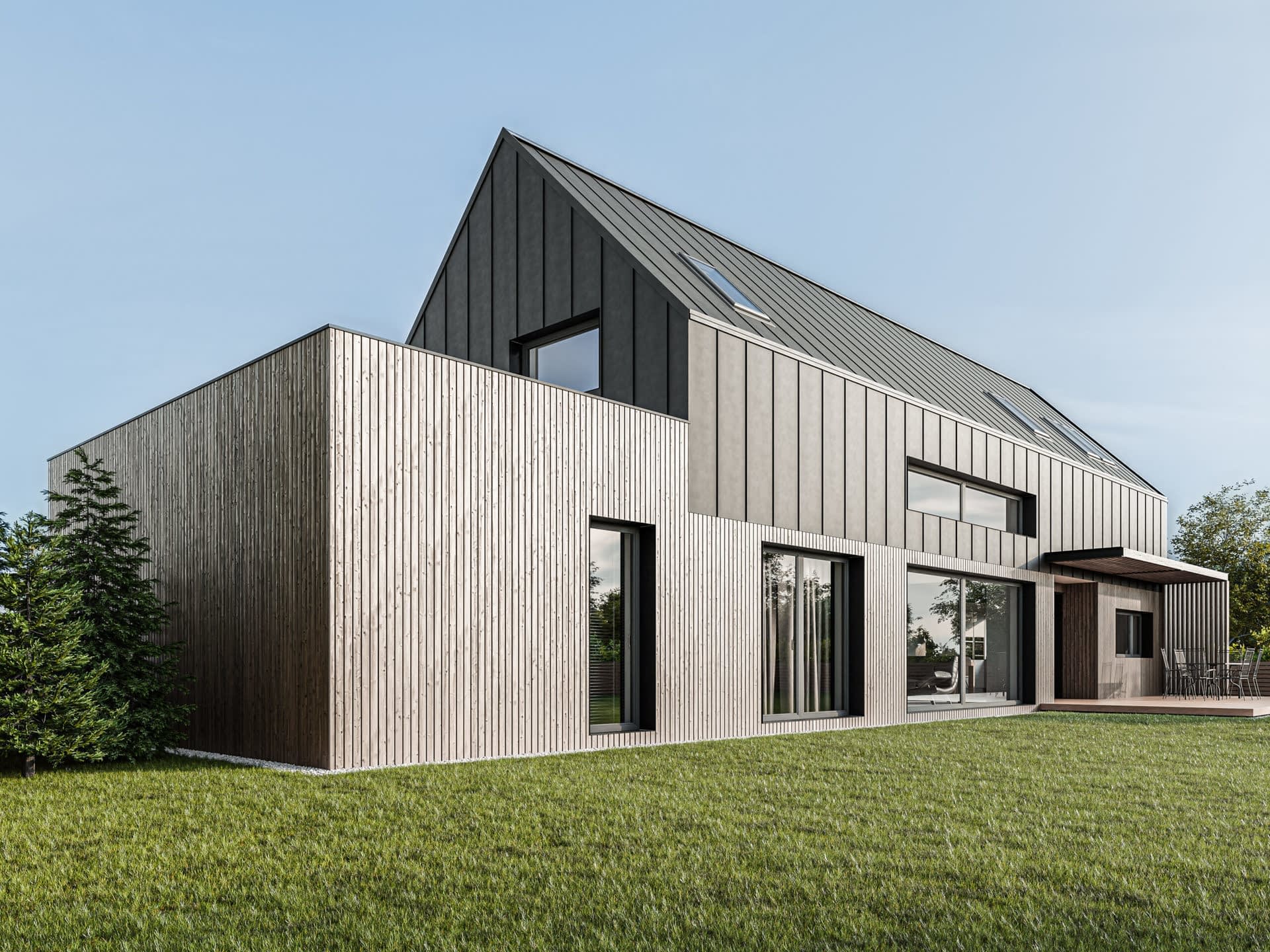

| elewacje |
| drewno – modrzew syberyjski, blacha cynkowo – tytanowa |
Rzuty

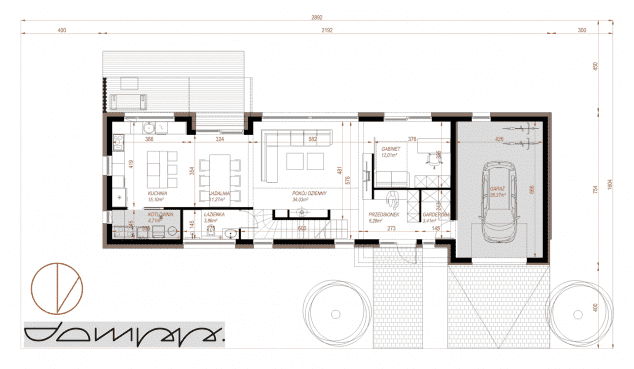

Rzut parteru
Rzut poddasza
Dane techniczne
- Powierzchnia użytkowa174.31 m²
- Powierzchnia zabudowy150.21 m²
- Liczba pokoi4
- Długość domu7.54 m
- Szerokość domu21.92 m
- Wysokość domu7.99 m
- Minimalne wymiary działki16.04 x 28.92m
- GarażJednostanowiskowy
- Rodzaj dachuDwuspadowy
Instalacja grzewcza
- Instalacja opcjonalna
Zawartość projektu
Projekt budowlany - zawartość dokumentacji.
PROJEKT ARCHITEKTONICZNO - BUDOWLANY
- część opisowa projektu architektoniczno – budowlanego
- analiza możliwości racjonalnego wykorzystania wysokoefektywnych systemów alternatywnych zaopatrzenia w energię i ciepło
- rysunki elewacji z opisem materiałów wykończeniowych
- rzuty kondygnacji
- rzut dachu
- przekroje wraz z opisem przegród budowlanych
PROJEKT TECHNICZNY - ARCHITEKTURA
- część opisowa projektu technicznego architektury
- uszczegółowione rysunki elewacji z opisem materiałów wykończeniowych
- uszczegółowione rzuty kondygnacji
- rzut dachu
- uszczegółowione przekroje wraz z opisem przegród budowlanych
- zestawienie stolarki okiennej
PROJEKT TECHNICZNY - KONSTRUKCJA
- część opisowa projektu technicznego konstrukcji
- rzut ław fundamentowych/płyty fundamentowej z zestawieniem stali zbrojeniowej
- rysunki wykonawcze elementów konstrukcyjnych w technologii opracowania projektu
- zestawienie stali zbrojeniowej dla budynku oraz poszczególnych elementów
- zestawienie drewna konstrukcyjnego
- zestawienie materiałów konstrukcyjnych dla technologii budowy, w której został opracowany projekt (dotyczy wybranych projektów w technologiach prefabrykowanych)
PROJEKT TECHNICZNY - INSTALACJE SANITARNE
- projektowana charakterystyka energetyczna budynku
- instalacja wodociągowo – kanalizacyjna:
- opis techniczny;
- rzuty kondygnacji – instalacja wodociągowo – kanalizacyjna
- instalacja centralnego ogrzewania:
- opis techniczny;
- rzuty poszczególnych kondygnacji – instalacja centralnego ogrzewania z ogrzewaniem podłogowym, rozstawem rur zapotrzebowaniem pomieszczenia na energię cieplną oraz rozmieszczeniem grzejników c.o. w pomieszczeniach technicznych i gospodarczych
- instalacja wentylacji mechanicznej z odzyskiem ciepła (w standardzie dokumentacji):
- opis techniczny;
- projekt wentylacji mechanicznej z odzyskiem ciepła z trasami instalacji oraz rozmieszczeniem anemostatów oraz wydajnością nawiewu / wywiewu
PROJEKT TECHNICZNY - INSTALACJE ELEKTRYCZNE
- część opisowa projektu technicznego instalacji elektrycznych;
- schemat rozdzielnicy głównej
- rzut fundamentów – instalacja uziemienia odgromowego
- rzuty kondygnacji z instalacją elektryczną oświetlenia i gniazd wtykowych
- rzut dachu – instalacja odgromowa
Autor projektu upoważnia bezterminowo projektantów posiadających wystarczające [w odniesieniu do zakresu i przeznaczenia projektu] i wymagane przepisami uprawnienia, działających z wyboru Inwestora, do wprowadzenia zmian i włączenie ich w skład pełnej dokumentacji projektu architektoniczno-budowlanego, podpisywanej przez tego projektanta [adaptacji projektu]. Autor projektu upoważnia projektantów, o których mowa powyżej do dokonywania przez tych projektantów i na ich odpowiedzialność następujących zmian w projekcie:
- realizacji budynku w lustrzanym odbiciu;
- zmiana materiałów budowlanych elementów konstrukcyjnych budynku tj. fundamenty, ściany, stropy, schody, więźba dachowa pod warunkiem zachowania bezpieczeństwa konstru
- zmiana usytuowania wewnętrznych ścian konstrucyjnych i niekonstrukcyjnych pod warunkiem zachowania bezpieczeństwa konstrukcji;
- zmiana wymiarów zewnętrznych budynku w zakresie 5%;
- zmiana kąta nachylenia dachu w zakresie 5%;
- podpiwniczenie budynku w całości lub części;
- zmiana usytuowania i geometrii schodów wewnętrznych;
- zmiana usytuowania ścian działowych i wewnętrznych otworów drzwiowych;
- zmiana wewnętrznych instalacji saniatrnych i elektrycznych z dostosowaniem ich do warunków przyłączenia oraz aranżacji wnętrz;
- zmiana źródła ciepła oraz instalacji centralnego ogrzewania z dostosowaniem jej do warunków przyłączenia, lokalnych możliwości oraz aranżacji wnętrz;
- zmiany sposobu wentylacji budynku, a w przypadku rezygnacji z realizacji instalacji wentylacji mechanicznej z odzyskiem ciepła wyraża się zgodę na doprojektowanie kominów wentylacyjnych;
