- Typ projektuWolnostojący
- StylNowoczesny
- Powierzchnia użytkowa219.74 m²
- KondygnacjeParterowy, z poddaszem
- GarażDwustanowiskowy
- DachDwuspadowy
- Odbicie lustrzaneTak
- Czas realizacji7 dni Zobacz więcej >
Opis
Zgodność z WT 2021 i Eurokodami
Ze względu na dostosowywanie projektu do standardu WT 2021, czas realizacji może się różnić od standardowego.
Skontaktuj się z nami aby poznać szczegóły dotyczące wybranego projektu.
Opis projektu
HOUSE X06 to projekt domu, który powstawał dla wąskich działek. Domu ten odpowie na wszystkie ograniczenia wynikające z bliskości granic oraz zapewni użytkownikom maksymalne wykorzystanie lokalizacji na korzyść własnych potrzeb.

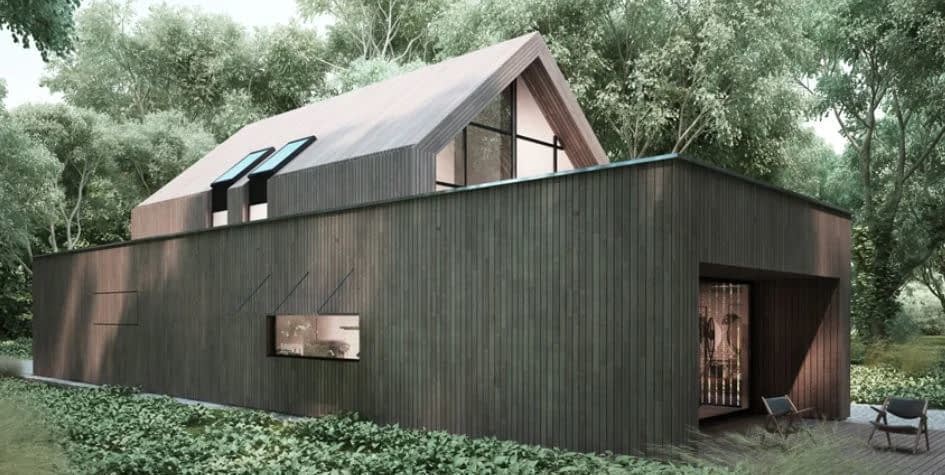

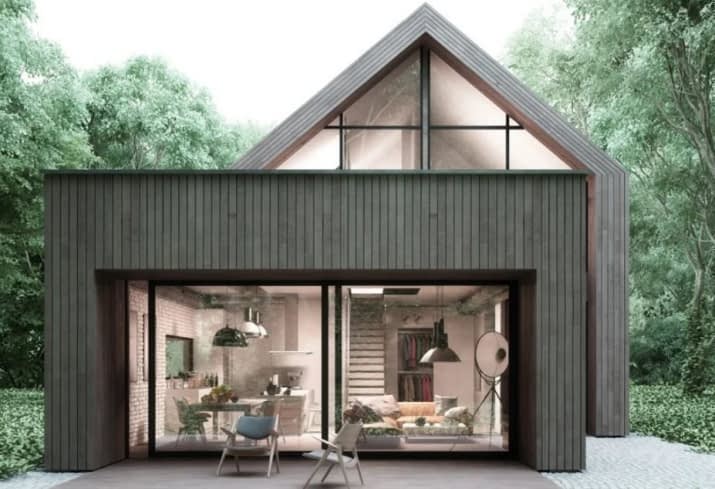

Bryła budynku jest wynikiem analizy przestrzennej wąskiej działki. Parter budynku stanowi "przelot" przez dom w głąb działki: od frontu otwarty na strefę wjazdową działki z garażem dwustanowiskowym z wjazdem we wnęce, dalej stanowi jednoprzestrzenną funkcję mieszkalną dzienną rozpoczynającą się od obszernego hallu - korytarza przechodzącego w jadalnię, poprzez otwartą kuchnię i strefę wypoczynkową z ukrytym w bryle zadaszonym tarasem stanowiącym wejście na ogród i ochronę przed gorącym letnim słońcem.
Podział powierzchni mieszkalnej parteru wynika bezpośrednio z funkcji, jedną otwartą przestrzeń dzieli wyłącznie umeblowanie, które umiejętnie zaprojektowane przez przyszłych mieszkańców zapewni otwartą przestrzeń lub wydzieli odrębne strefy. Celowo nie wprowadzono podziałów oraz dodatkowego pokoju, funkcja to została przeniesiona na piętro z trzema sypialniami i otwartym gabinetem lub bawialnią.
Piętro domu mniejsze, różniące się kształtem odciąża budynek przestrzennie i uzupełnia funkcjonalnie.
Rzuty

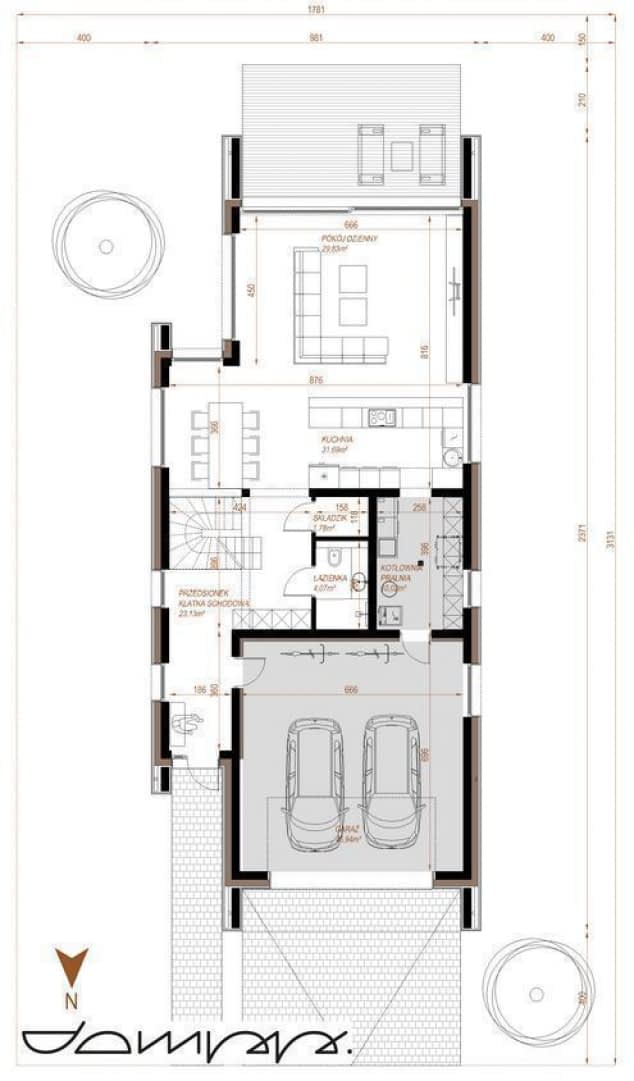

Rzut parteru

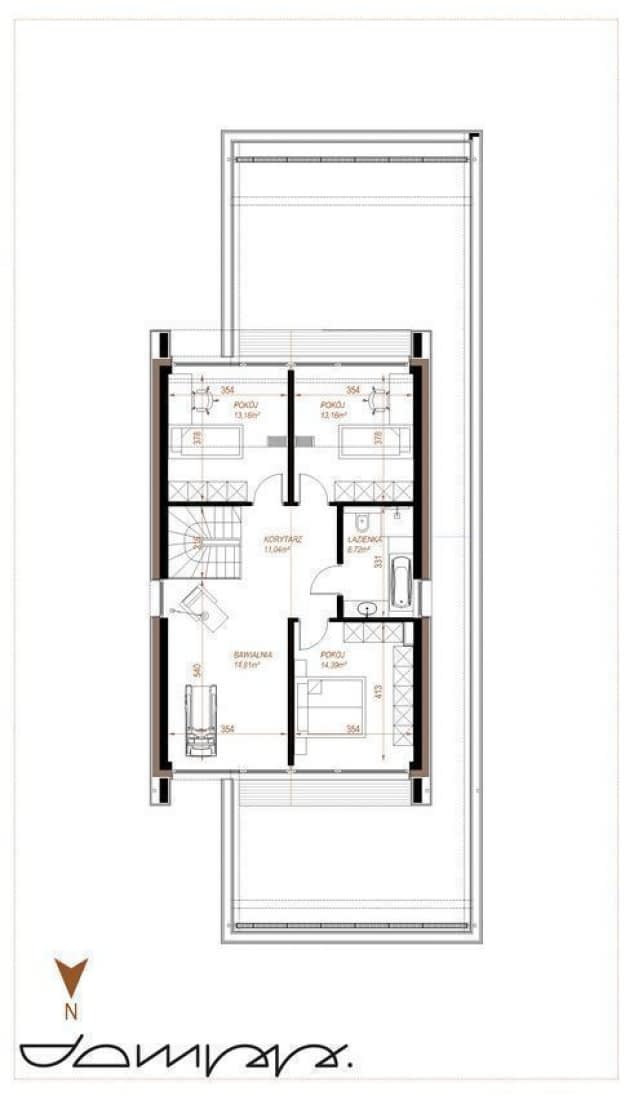

Poddasze
Dane techniczne
- Powierzchnia użytkowa219.74 m²
- Powierzchnia zabudowy212.32 m²
- Liczba łazienek2
- Liczba pokoi5
- Długość domu23.71 m
- Szerokość domu9.81 m
- Wysokość domu10 m
- Minimalne wymiary działki31.31 x 17.81m
- GarażDwustanowiskowy
- Rodzaj dachuDwuspadowy
Instalacja grzewcza
- Instalacja opcjonalna
Zawartość projektu
Projekt budowlany - zawartość dokumentacji.
PROJEKT ARCHITEKTONICZNO - BUDOWLANY
- część opisowa projektu architektoniczno – budowlanego
- analiza możliwości racjonalnego wykorzystania wysokoefektywnych systemów alternatywnych zaopatrzenia w energię i ciepło
- rysunki elewacji z opisem materiałów wykończeniowych
- rzuty kondygnacji
- rzut dachu
- przekroje wraz z opisem przegród budowlanych
PROJEKT TECHNICZNY - ARCHITEKTURA
- część opisowa projektu technicznego architektury
- uszczegółowione rysunki elewacji z opisem materiałów wykończeniowych
- uszczegółowione rzuty kondygnacji
- rzut dachu
- uszczegółowione przekroje wraz z opisem przegród budowlanych
- zestawienie stolarki okiennej
PROJEKT TECHNICZNY - KONSTRUKCJA
- część opisowa projektu technicznego konstrukcji
- rzut ław fundamentowych/płyty fundamentowej z zestawieniem stali zbrojeniowej
- rysunki wykonawcze elementów konstrukcyjnych w technologii opracowania projektu
- zestawienie stali zbrojeniowej dla budynku oraz poszczególnych elementów
- zestawienie drewna konstrukcyjnego
- zestawienie materiałów konstrukcyjnych dla technologii budowy, w której został opracowany projekt (dotyczy wybranych projektów w technologiach prefabrykowanych)
PROJEKT TECHNICZNY - INSTALACJE SANITARNE
- projektowana charakterystyka energetyczna budynku
- instalacja wodociągowo – kanalizacyjna:
- opis techniczny;
- rzuty kondygnacji – instalacja wodociągowo – kanalizacyjna
- instalacja centralnego ogrzewania:
- opis techniczny;
- rzuty poszczególnych kondygnacji – instalacja centralnego ogrzewania z ogrzewaniem podłogowym, rozstawem rur zapotrzebowaniem pomieszczenia na energię cieplną oraz rozmieszczeniem grzejników c.o. w pomieszczeniach technicznych i gospodarczych
- instalacja wentylacji mechanicznej z odzyskiem ciepła (w standardzie dokumentacji):
- opis techniczny;
- projekt wentylacji mechanicznej z odzyskiem ciepła z trasami instalacji oraz rozmieszczeniem anemostatów oraz wydajnością nawiewu / wywiewu
PROJEKT TECHNICZNY - INSTALACJE ELEKTRYCZNE
- część opisowa projektu technicznego instalacji elektrycznych;
- schemat rozdzielnicy głównej
- rzut fundamentów – instalacja uziemienia odgromowego
- rzuty kondygnacji z instalacją elektryczną oświetlenia i gniazd wtykowych
- rzut dachu – instalacja odgromowa
Autor projektu upoważnia bezterminowo projektantów posiadających wystarczające [w odniesieniu do zakresu i przeznaczenia projektu] i wymagane przepisami uprawnienia, działających z wyboru Inwestora, do wprowadzenia zmian i włączenie ich w skład pełnej dokumentacji projektu architektoniczno-budowlanego, podpisywanej przez tego projektanta [adaptacji projektu]. Autor projektu upoważnia projektantów, o których mowa powyżej do dokonywania przez tych projektantów i na ich odpowiedzialność następujących zmian w projekcie:
- realizacji budynku w lustrzanym odbiciu;
- zmiana materiałów budowlanych elementów konstrukcyjnych budynku tj. fundamenty, ściany, stropy, schody, więźba dachowa pod warunkiem zachowania bezpieczeństwa konstru
- zmiana usytuowania wewnętrznych ścian konstrucyjnych i niekonstrukcyjnych pod warunkiem zachowania bezpieczeństwa konstrukcji;
- zmiana wymiarów zewnętrznych budynku w zakresie 5%;
- zmiana kąta nachylenia dachu w zakresie 5%;
- podpiwniczenie budynku w całości lub części;
- zmiana usytuowania i geometrii schodów wewnętrznych;
- zmiana usytuowania ścian działowych i wewnętrznych otworów drzwiowych;
- zmiana wewnętrznych instalacji saniatrnych i elektrycznych z dostosowaniem ich do warunków przyłączenia oraz aranżacji wnętrz;
- zmiana źródła ciepła oraz instalacji centralnego ogrzewania z dostosowaniem jej do warunków przyłączenia, lokalnych możliwości oraz aranżacji wnętrz;
- zmiany sposobu wentylacji budynku, a w przypadku rezygnacji z realizacji instalacji wentylacji mechanicznej z odzyskiem ciepła wyraża się zgodę na doprojektowanie kominów wentylacyjnych;
