HOUSE X09

7 700 zł

Projekt domu HOUSE X09

Autor projektu:MajchrzakPP
Gratis do projektów: zestaw umów, zgoda na zmiany w projekcie. Darmowa dostawa za 0 zł.
7 700 zł
Zadaj pytanie
  • Typ projektuWolnostojący
  • StylTradycyjny
  • Powierzchnia użytkowa290.18 m²
  • KondygnacjeParterowy, z poddaszem
  • GarażDwustanowiskowy
  • DachDwuspadowy
  • Odbicie lustrzaneTak
  • Czas realizacji7 dni
  • Zobacz więcej >

Zadzwoń do konsultanta

Godziny pracy: Pon. - Pt.8:00 - 16:00

Opis

Zgodność z WT 2021 i Eurokodami

Ze względu na dostosowywanie projektu do standardu WT 2021, czas realizacji może się różnić od standardowego.

Skontaktuj się z nami aby poznać szczegóły dotyczące wybranego projektu.

Opis projektu

Projekt domu nawiązujący do "stodoły". Budynek podzielony jest na dwa, scalone ze sobą i wzajemnie przesunięte elementy. Układ brył ściśle powiązany został z podziałem funkcjonalnym wewnątrz budynku. Bryła cofnięta to strefa wejściowa z dużym garażem dwustanowiskowym i kotłownią. Bryła tworząca pierwszy plan to wysoki pokój dzienny z kuchnią i dużą antresolą na poziomie poddasza oraz jednobiegową klatką schodową. Całość na tyłach budynku uzupełnia sypialnia główna z własną łazienką i garderobą.
Na poddaszu zaprojektowanym w wycofanej bryle zaprojektowano tzw. część nocną prywatną mieszkańców: trzy pokoje, w tym dwa z małymi garderobami, łazienkę i pralnię.
Atutem projektu jest uniwersalne położenie na działce dzięki łatwej zmianie lokalizacji bramy garażowej.

Rzuty

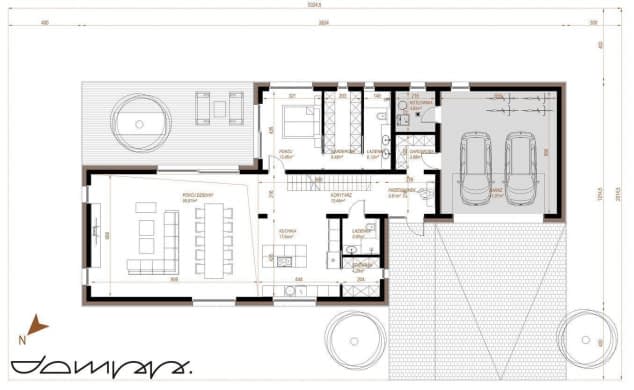

Rzut parteru

Rzut projektu HOUSE X09 - Rzut parteru

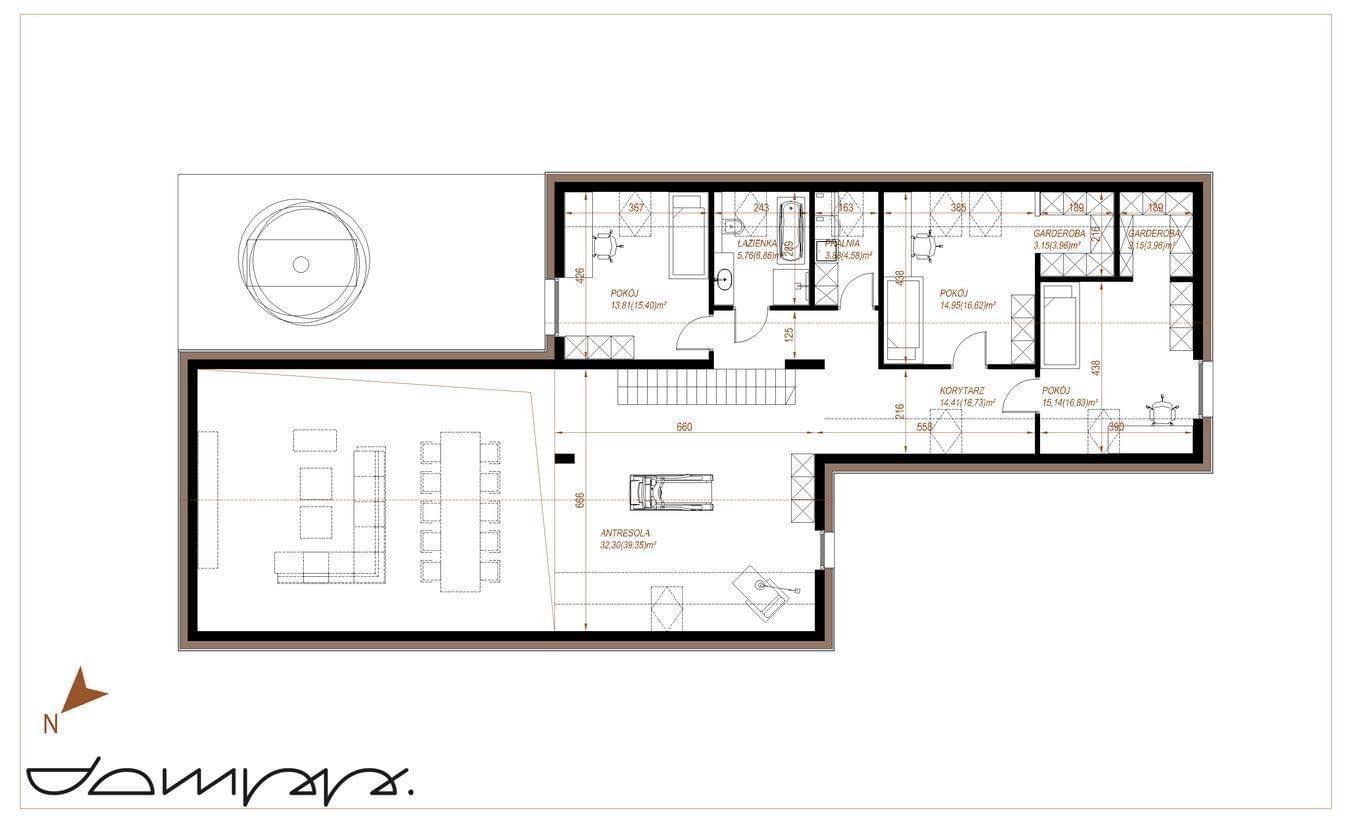

Rzut poddasza

Rzut projektu HOUSE X09 - Rzut poddasza

Dane techniczne

  • Powierzchnia użytkowa290.18 m²
  • Powierzchnia zabudowy233.62 m²
  • Liczba łazienek3
  • Liczba pokoi5
  • Długość domu12 m
  • Szerokość domu26.24 m
  • Wysokość domu8.68 m
  • PoddaszeUżytkowe
  • Minimalne wymiary działki20.15 x 33.25m
  • GarażDwustanowiskowy
  • Rodzaj dachuDwuspadowy

Instalacja grzewcza

  • Instalacja opcjonalna

Zawartość projektu

Projekt budowlany - zawartość dokumentacji.

PROJEKT ARCHITEKTONICZNO - BUDOWLANY

  • część opisowa projektu architektoniczno – budowlanego
  • analiza możliwości racjonalnego wykorzystania wysokoefektywnych systemów alternatywnych zaopatrzenia w energię i ciepło
  • rysunki elewacji z opisem materiałów wykończeniowych
  • rzuty kondygnacji
  • rzut dachu
  • przekroje wraz z opisem przegród budowlanych

PROJEKT TECHNICZNY - ARCHITEKTURA

  • część opisowa projektu technicznego architektury
  • uszczegółowione rysunki elewacji z opisem materiałów wykończeniowych
  • uszczegółowione rzuty kondygnacji
  • rzut dachu
  • uszczegółowione przekroje wraz z opisem przegród budowlanych
  • zestawienie stolarki okiennej

PROJEKT TECHNICZNY - KONSTRUKCJA

  • część opisowa projektu technicznego konstrukcji
  • rzut ław fundamentowych/płyty fundamentowej z zestawieniem stali zbrojeniowej
  • rysunki wykonawcze elementów konstrukcyjnych w technologii opracowania projektu
  • zestawienie stali zbrojeniowej dla budynku oraz poszczególnych elementów
  • zestawienie drewna konstrukcyjnego
  • zestawienie materiałów konstrukcyjnych dla technologii budowy, w której został opracowany projekt (dotyczy wybranych projektów w technologiach prefabrykowanych)

PROJEKT TECHNICZNY - INSTALACJE SANITARNE

  • projektowana charakterystyka energetyczna budynku
  • instalacja wodociągowo – kanalizacyjna:
  • opis techniczny;
  • rzuty kondygnacji – instalacja wodociągowo – kanalizacyjna
  • instalacja centralnego ogrzewania:
  • opis techniczny;
  • rzuty poszczególnych kondygnacji – instalacja centralnego ogrzewania z ogrzewaniem podłogowym, rozstawem rur zapotrzebowaniem pomieszczenia na energię cieplną oraz rozmieszczeniem grzejników c.o. w pomieszczeniach technicznych i gospodarczych
  • instalacja wentylacji mechanicznej z odzyskiem ciepła (w standardzie dokumentacji):
  • opis techniczny;
  • projekt wentylacji mechanicznej z odzyskiem ciepła z trasami instalacji oraz rozmieszczeniem anemostatów oraz wydajnością nawiewu / wywiewu

PROJEKT TECHNICZNY - INSTALACJE ELEKTRYCZNE

  • część opisowa projektu technicznego instalacji elektrycznych;
  • schemat rozdzielnicy głównej
  • rzut fundamentów – instalacja uziemienia odgromowego
  • rzuty kondygnacji z instalacją elektryczną oświetlenia i gniazd wtykowych
  • rzut dachu – instalacja odgromowa

Autor projektu upoważnia bezterminowo projektantów posiadających wystarczające [w odniesieniu do zakresu i przeznaczenia projektu] i wymagane przepisami uprawnienia, działających z wyboru Inwestora, do wprowadzenia zmian i włączenie ich w skład pełnej dokumentacji projektu architektoniczno-budowlanego, podpisywanej przez tego projektanta [adaptacji projektu]. Autor projektu upoważnia projektantów, o których mowa powyżej do dokonywania przez tych projektantów i na ich odpowiedzialność następujących zmian w projekcie:

  • realizacji budynku w lustrzanym odbiciu;
  • zmiana materiałów budowlanych elementów konstrukcyjnych budynku tj. fundamenty, ściany, stropy, schody, więźba dachowa pod warunkiem zachowania bezpieczeństwa konstru
  • zmiana usytuowania wewnętrznych ścian konstrucyjnych i niekonstrukcyjnych pod warunkiem zachowania bezpieczeństwa konstrukcji;
  • zmiana wymiarów zewnętrznych budynku w zakresie 5%;
  • zmiana kąta nachylenia dachu w zakresie 5%;
  • podpiwniczenie budynku w całości lub części;
  • zmiana usytuowania i geometrii schodów wewnętrznych;
  • zmiana usytuowania ścian działowych i wewnętrznych otworów drzwiowych;
  • zmiana wewnętrznych instalacji saniatrnych i elektrycznych z dostosowaniem ich do warunków przyłączenia oraz aranżacji wnętrz;
  • zmiana źródła ciepła oraz instalacji centralnego ogrzewania z dostosowaniem jej do warunków przyłączenia, lokalnych możliwości oraz aranżacji wnętrz;
  • zmiany sposobu wentylacji budynku, a w przypadku rezygnacji z realizacji instalacji wentylacji mechanicznej z odzyskiem ciepła wyraża się zgodę na doprojektowanie kominów wentylacyjnych;
