Projekt domu Hugo II z garażem
Rabat -300 zł
Promocja ważna do
18-05-2024
- Typ projektuWolnostojący
- Powierzchnia użytkowa75.6 m²
- Kondygnacje
- GarażJednostanowiskowy
- DachDwuspadowy
- Kąt nach. dachu20°
- Odbicie lustrzaneTak
- Czas realizacjimax. czas realizacji 10 dni Zobacz więcej >
Opis
Zgodność z WT 2021 i Eurokodami
Ze względu na dostosowywanie projektu do standardu WT 2021, czas realizacji może się różnić od standardowego.
Skontaktuj się z nami aby poznać szczegóły dotyczące wybranego projektu.
Opis projektu
Prosty i zgrabny dom parterowy dla 4-osobowej rodziny. Budynek na niewielkiej powierzchni mieści wszystkie potrzebne pomieszczenia: 3 sypialnie, pokój dzienny z wyjściem na zadaszony taras, ustronnie położoną kuchnię, niemałe pom. techniczne z piecem i pralką, dwie łazienki, oraz w wersji z garażem z boku dodatkowe pom. gospodarcze z wejściem od ogrodu, które można adaptować na kotłownię na paliwo stałe. Dom ten dzięki niewielkim gabarytom, prostej bryle, dwuspadowym dachu oraz nieskomplikowanym rozwiązaniom konstrukcyjnym daje możliwość niedrogiej realizacji. Projekt powstał na bazie domu Hugo, zawiera drobne modyfikacje wyglądu, zmianę lokalizacji łazienki oraz jeszcze większą cześć garażową.
Konstrukcja
fundamenty: betonowe
ściany zewnętrzne: pustak ceram. porotherm+styropian termo organika
ściany wewnętrzne: pustak porotherm
rodzaj stropu: teriva
elewacje: tynk strukturalny/okł. drewniana/klinkierowa
pokrycie dachu: dachówka cem. lub cer.
Rzuty

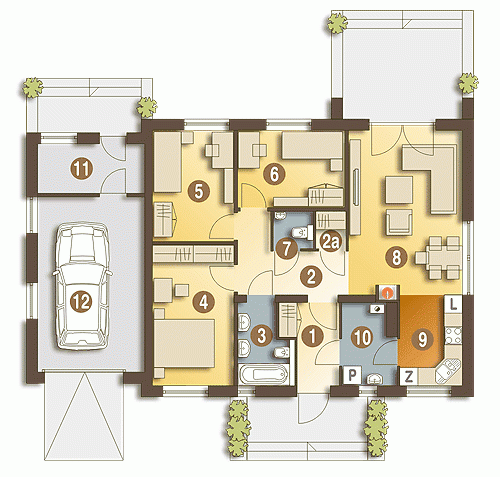

Parter
- m²
- 1. Wiatrołap4.3
- 2. Hol6.6
- 2a. Garderoba/schowek1.2
- 3. Łazienka4.3
- 4. Sypialnia12.4
- 5. Sypialnia9.8
- 6. Sypialnia9
- 7. WC1.6
- 8. Salon20.5
- 9. Kuchnia6.1
- 10. Pom. tech. + C.O.*4.5
- 11. Pom. gospodarcze*7.4
- 12. Garaż*19.6
Przekrój
- m
- Wysokość parteru2.7
Usytuowanie na działce
Elewacja
Elewacja
Elewacja
Elewacja
Dane techniczne
- Powierzchnia użytkowa75.6 m²
- Powierzchnia zabudowy136.8 m²
- KominekTak
- Liczba łazienek2
- Liczba pokoi4
- Powierzchnia dachu185 m²
- Kubatura217 m³
- Wysokość domu5.6 m
- Minimalne wymiary działki17.3 x 22.9m
- GarażJednostanowiskowy
- Rodzaj dachuDwuspadowy
- Kąt nach. dachu20°
Instalacja grzewcza
- Instalacja grzewczaGaz
Zawartość projektu
Zgodnie ze znowelizowaną Ustawą Prawo Budowlane art.34 ust.3, na projekt budowlany składają się trzy części:
- projekt zagospodarowania działki lub terenu
- projekt architektoniczno-budowlany
- projekt techniczny
Nasze projekty oferujemy w 3 egzemplarzach, zawierających projekt architektoniczno-budowlany i projekt techniczny. Projekt zagospodarowania działki lub terenu nie wchodzi w skład projektu oferowanego do sprzedaży. Projekt ten należy zlecić we własnym zakresie lokalnemu projektantowi, który opracuje go na podstawie danych zawartych w projekcie architektoniczno-budowlanym i technicznym, po dostosowaniu projektu do warunków lokalnych i wymagań inwestora.
UWAGA: wszystkie egzemplarze projektu zabezpieczone są hologramami, w części rysunkowej posiadają nadruki zabezpieczające w kolorze zielonym.
Wyrażamy zgodę na wszelkie zmiany zgodne z obowiązującymi przepisami pod warunkiem wprowadzenia ich przez uprawnioną osobę.
Wszystkie zmiany wymienione powyżej powinny być naniesione na oryginał projektu katalogowego trwałą techniką graficzną w kolorze czerwonym lub dołączone jako aneks i podpisane przez osobę uprawnioną dokonująca adaptacji.
**ważne informacje
Cena za dodatkowy egzemplarz projektu jest zależna od nazwy projektu!
Dodatki
Bezpłatne dodatki
GratisZestaw umów
GratisZmiany w projekcie
GratisTablica budowy
GratisDziennik budowy
Płatne dodatki
Kosztorys - stan wykończony
390 zł
Projekt wentylacji mechanicznej
750 zł
