Hvar A

3 100 zł

Projekt domu Hvar A

Autor projektu:Słoneczne Domy
Gratis do projektów: zestaw umów, zgoda na zmiany w projekcie. Darmowa dostawa za 0 zł.
3 100 zł
Zadaj pytanie
  • Typ projektuWolnostojący
  • Powierzchnia użytkowa89.7 m²
  • KondygnacjeParterowy
  • GarażBez garażu
  • DachDwuspadowy
  • Kąt nach. dachu35°
  • Odbicie lustrzaneTak
  • Czas realizacjido 5 dni roboczych
  • Zobacz więcej >

Zadzwoń do konsultanta

Godziny pracy: Pon. - Pt.8:00 - 16:00

Opis

Zgodność z WT 2021 i Eurokodami

Ze względu na dostosowywanie projektu do standardu WT 2021, czas realizacji może się różnić od standardowego.

Skontaktuj się z nami aby poznać szczegóły dotyczące wybranego projektu.

Opis projektu

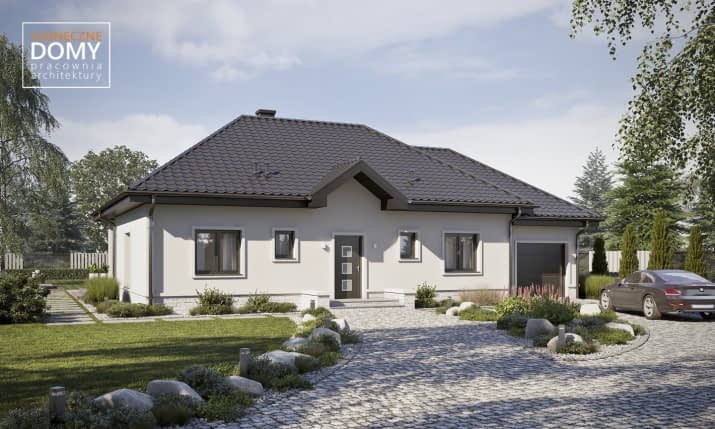

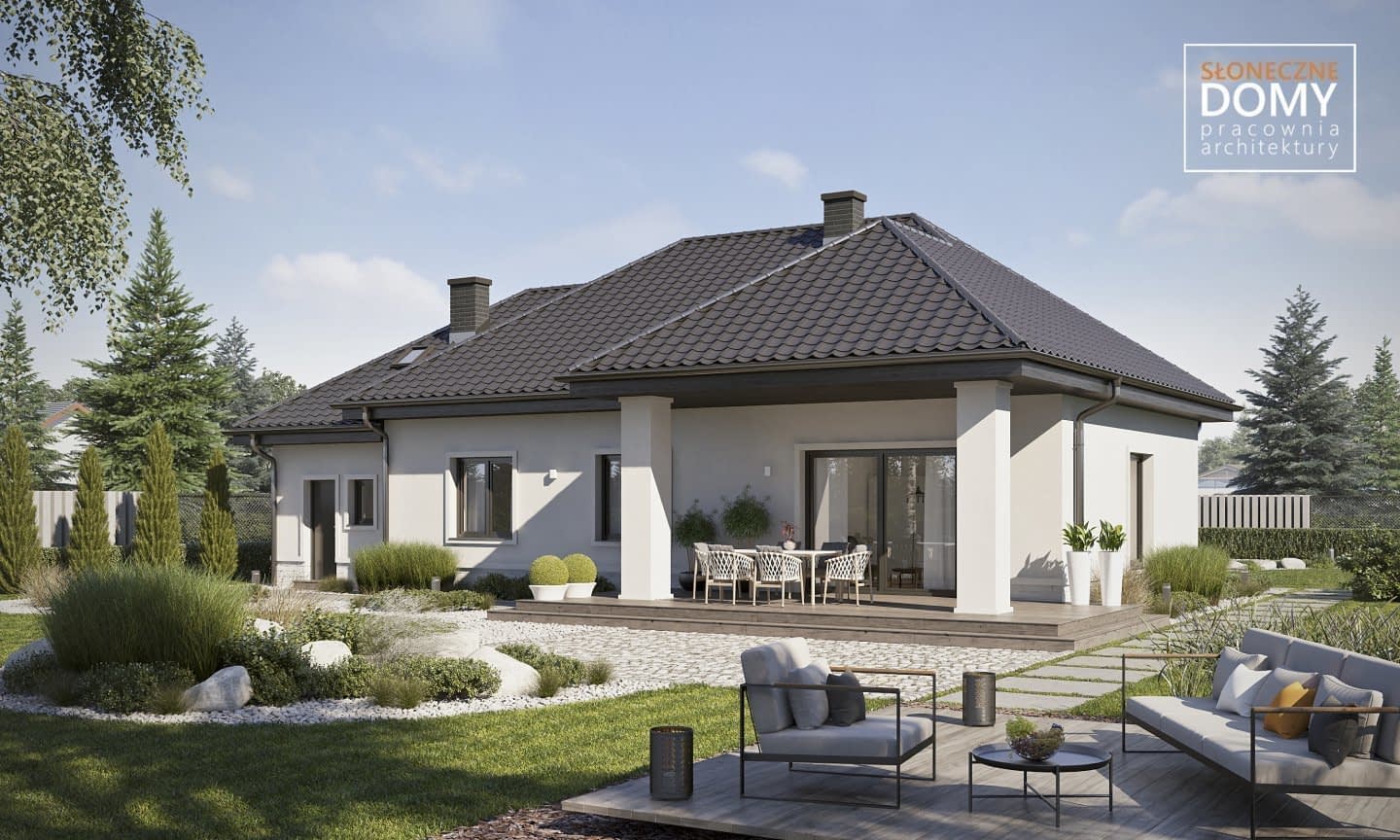

Hvar A to niewielki dom parterowy o prostej nieskomplikowanej w budowie bryle, który łączy tradycyjną elewację z funkcjonalnym i wygodnym wnętrzem. Dom zaprojektowano dla czteroosobowej rodziny. Na zewnątrz uwagę zwraca jasny kolor elewacji kontrastujący z grafitową stolarką okienną i dachowką. Wejście do domu zaakcentowano niewielkim zadaszeniem. Natomiast zadaszenie tarasem to doskonałe miejsce do wypoczynku.

Wnętrze domu zostało podzielone na dwie strefy: dzienną i prywatną z sypialniami. Otwarta kuchnia z jadalnią, tworzą z salonem jedną przestrzeń. Kominek w salonie usytuowano tak aby ogrzewał całą przestrzeń dzienną. Przy kuchni przewidziano praktyczną spiżarnię (pomieszczenie gospodarcze). Trzy przestronne sypialnie i łazienka tworzą część prywatną domu.

Rzuty

Parter

  • 1. wiatrołap4.7
  • 2. korytarz7.3
  • 3. kuchnia8.5
  • 4. pom. gospodarcze3.8
  • 5. pokój dzienny + jadalnia25.8
  • 6. łazienka4.8
  • 7. pokój12.4
  • 8. pokój11.4
  • 9. pokój9
  • 10. korytarz2
  • 11. pom. gospodarcze4.9
  • 12. garaż16.6

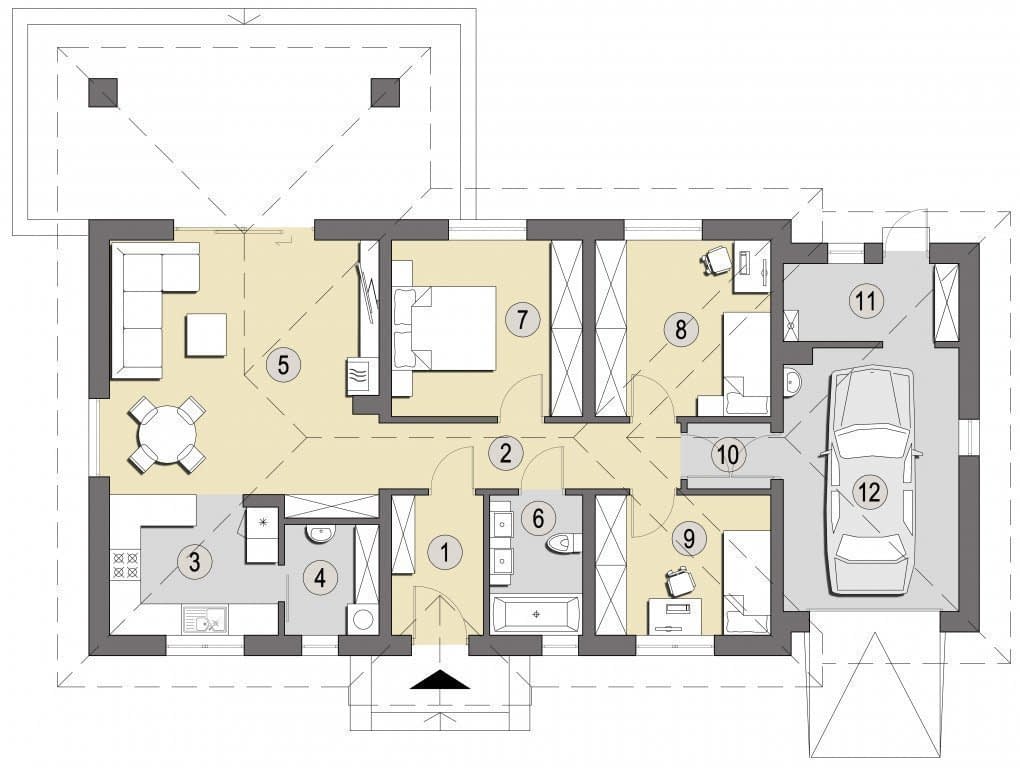

Rzut projektu Hvar A - Parter

Dane techniczne

  • Powierzchnia użytkowa89.7 m²
  • Powierzchnia zabudowy138.87 m²
  • Wysokość domu7.1 m
  • PoddaszeUżytkowe
  • Minimalne wymiary działki17.34 x 25.04m
  • GarażBez garażu
  • Rodzaj dachuDwuspadowy
  • Kąt nach. dachu35°

Zawartość projektu

Komplet dokumentacji technicznej składa się z 3 egzemplarzy projektu domu. W skład każdego projektu wchodzą następujące części:

•    Projekt architektury,
•    Projekt konstrukcji,
•    Projekt instalacji wewnętrznych,
•    Projekt instalacji elektrycznej,
•    Projektowana charakterystyka energetyczna,
•    Zgoda na zmiany w projekcie,
•    Uprawnienia projektantów.


1. Projekt architektury:
•    opis techniczny,
•    elewacje budynku z opisem zastosowanych materiałów (rysunki w skali 1:100),
•    rzuty poszczególnych kondygnacji (rysunki w skali 1:100),
•    rzut dachu (rysunek w skali 1:100),
•    niezbędne przekroje (rysunki w skali 1:50, 1:75),
•    zestawienie stolarki okiennej i drzwiowej,
•    w zależności od potrzeb szczegółowe rysunki (widoki lub przekroje) przyjętych rozwiązań projektowych (rysunki w skali 1:25, 1:10).

2. Projekt konstrukcji:
•    opis techniczny,
•    wyniki obliczeń statyczno - wytrzymałościowych,
•    rzut fundamentów (rysunki w skali 1:100),
•    rzut stropów i nadproży, wraz z zestawieniem elementów prefabrykowanych (rysunki w skali 1:100),
•    rzut więźby dachowej (rysunki w skali 1:100),
•    podstawowe szczegóły i detale konstrukcyjne (widoki oraz przekroje, rysunki w skali 1:10),
•    rysunki wykonawcze elementów żelbetowych (rysunki w skali 1:10),
•    zestawienie elementów konstrukcyjnych więźby dachowej.

3. Projekt instalacji wewnętrznych:
•    opis techniczny (instalacje wodociągowe, kanalizacja sanitarna, instalacja centralnego ogrzewania, instalacja gazowa, instalacja wentylacyjna),
•    rzuty poszczególnych kondygnacji – instalacja kanalizacji sanitarnej (rysunki w skali 1:100),
•    instalacja kanalizacji sanitarnej – rozwinięcie (rysunki w skali 1:100),
•    rzuty poszczególnych kondygnacji - instalacja wody zimnej i c.w.u. (rysunki w skali 1:100),
•    instalacja wody zimnej i c.w.u. – aksonometria (rysunki w skali 1:100),
•    instalacja gazowa – aksonometria (rysunki w skali 1:100),
•    rzuty poszczególnych kondygnacji – instalacja c.o. (rysunki w skali 1:100),
•    instalacja c.o. – rozwinięcie.

4. Projekt instalacji elektrycznej :
•    opis techniczny (instalacja siłowa, instalacja oświetleniowa i gniazd wtykowych, instalacja telefoniczna i domofonowa, instalacja telewizyjna, instalacja uziemiająca, instalacja odgromowa, instalacja ochrony przeciwpożarowej),
•    rzuty poszczególnych  kondygnacji (rysunki w skali 1:100),
•    instalacje elektryczne – schemat rozdzielczy,

Zmiany, które będziesz chciał wprowadzić uwzględnimy w treści dokumentu, który bezpłatnie dołączamy do każdego zamówionego projektu (Autorska zgoda na zmiany w projekcie) i zostaną one naniesione na projekt przez architekta adaptującego. W treści standardowo dołączanego dokumentu znajdują się:

  • Dostosowanie budynku do warunków gruntowych.
  • Zmiana wymiarów fundamentów, wynikająca z dostosowania obiektu do warunków gruntowych.
  • Wprowadzenie całkowitego lub częściowego podpiwniczenia budynku - pod warunkiem nie przekroczenia poziomu posadzki na parterze o 50 cm ponad poziom terenu.
  • Zmiana wymiarów przekrojów lub rozstawu elementów więźby dachowej, wynikająca z dostosowania budynku do odpowiedniej strefy śniegowej lub wiatrowej.
  • Zmiana rodzaju stropów - przy zachowaniu układu konstrukcji.
  • Zmiana warstw ścian zewnętrznych - przy zachowaniu współczynnika przenikalności cieplnej.
  • Zmiana kąta nachylenia dachu do 5°- przy zwróceniu uwagi na nośność elementów więźby dachowej.
  • Zmiana instalacji wodno - kanalizacyjnej, gazowej, CO, elektrycznej - przy zachowaniu obowiązujących norm.
  • Zmiana materiałów wykończeniowych - posadzek, tynków, dachówki, izolacji cieplnej i przeciwwilgociowej - przy zachowaniu niezbędnych parametrów wytrzymałości (szczególnie dla zmiany pokrycia dachowego) oraz parametrów przenikania ciepła.
  • Zmiana rozwiązań funkcjonalnych wewnątrz budynku poprzez przesunięcie lub likwidację ścian działowych.
  • Zmiana usytuowania, ilości i kształtu okien oraz drzwi.
  • Zmiana projektu polegająca na wykonaniu lustrzanego odbicia budynku.
  • Zmiana konstrukcji - szerokości biegów schodowych, liczby stopni i wymiarów schodów.
  • Zmiana pokrycia dachowego - przy zachowaniu zaprojektowanych spadków i ciężaru pokrycia.
  • Dobudowanie garażu lub wiaty garażowej.

Dodatki

Bezpłatne dodatki

Gratis

Zestawienie materiałów

Gratis

Zestaw umów

Gratis

Zmiany w projekcie

Gratis

Tablica budowy

Gratis

Dziennik budowy

Płatne dodatki

Kosztorys

450 zł

Projekt wentylacji mechanicznej z rekuperacją

450 zł

Ogrzewanie podłogowe

450 zł

Dodatkowy egzemplarz projektu

500 zł
