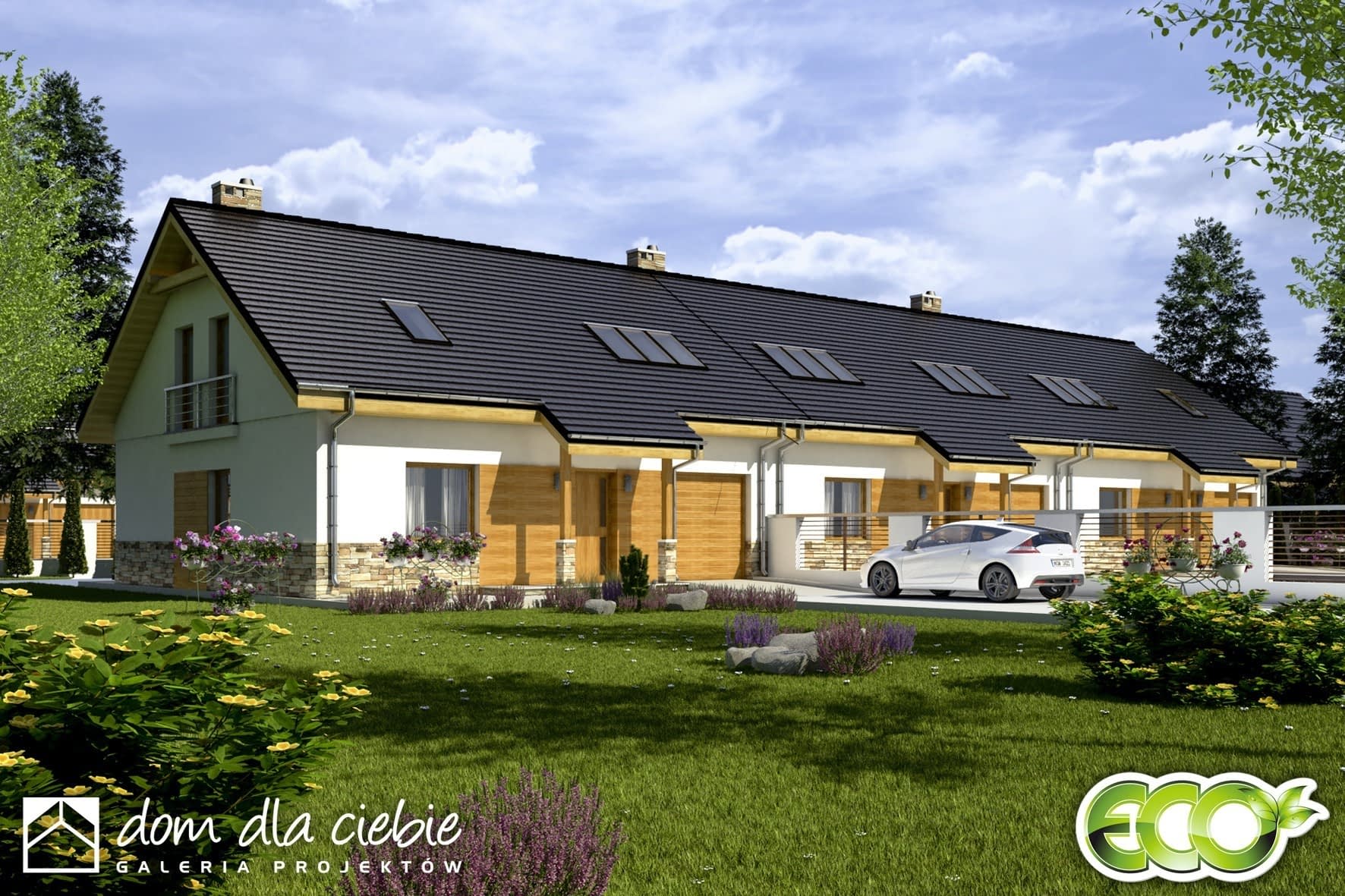

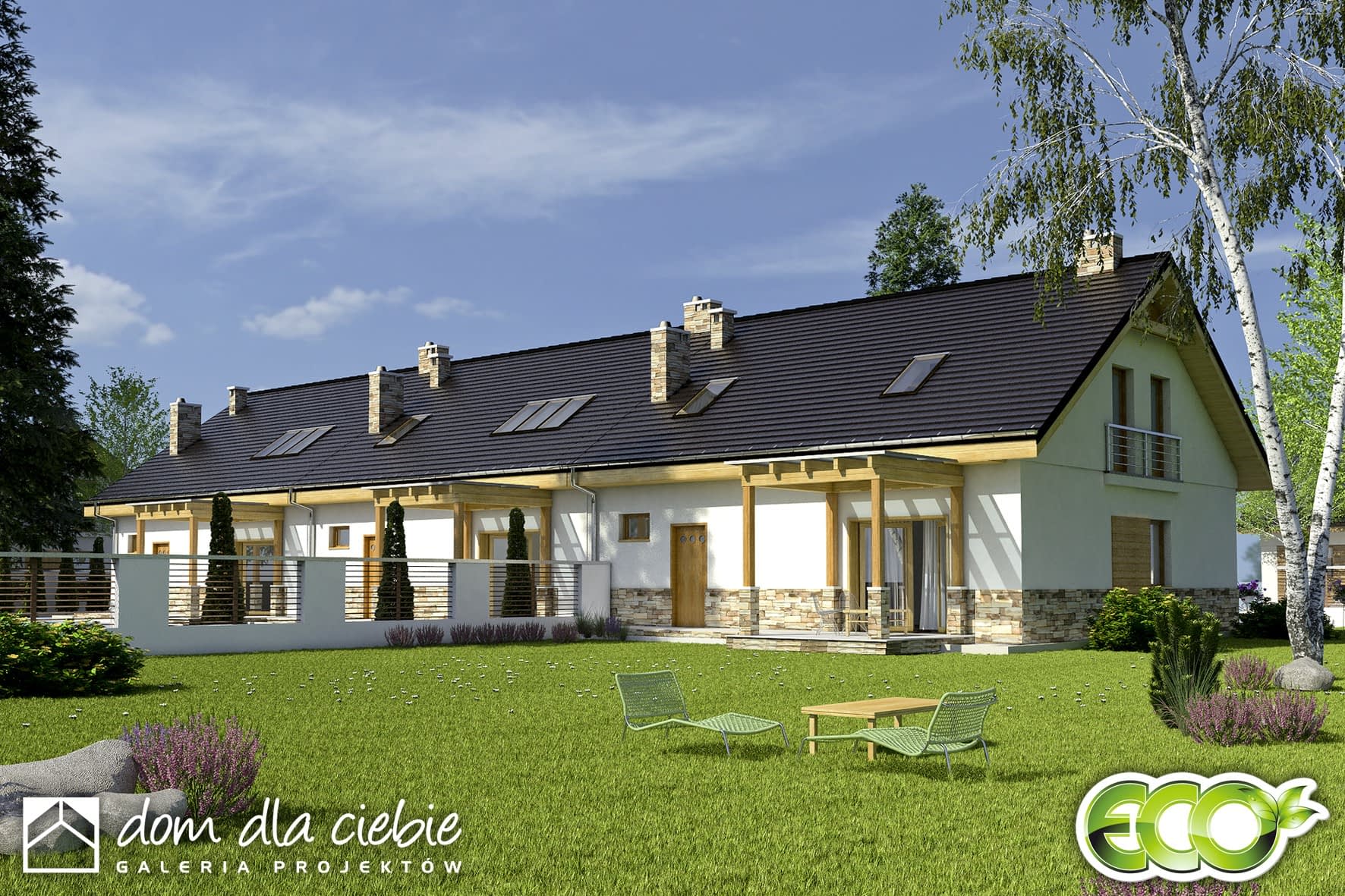

Projekt domu Jarząbek III szeregówka z garażem
- Typ projektuSzeregowiec
- Powierzchnia użytkowa114.4 m²
- Kondygnacje
- GarażJednostanowiskowy
- DachDwuspadowy
- Kąt nach. dachu35°
- Odbicie lustrzaneTak
- Czas realizacjimax. czas realizacji 10 dni Zobacz więcej >
Opis
Zgodność z WT 2021 i Eurokodami
Ze względu na dostosowywanie projektu do standardu WT 2021, czas realizacji może się różnić od standardowego.
Skontaktuj się z nami aby poznać szczegóły dotyczące wybranego projektu.
Opis projektu
Jarząbek III to wygodny domek w układzie kalenicowym, zaprojektowany z myślą o ekonomicznej budowie o użytkowaniu dla 3-4 osobowej rodziny.Parter zawiera w sobie salon z kuchnią (niewielka spiżarnia przy kuchni), pokój gościnny, wiatrołap, hol, łazienkę z natryskiem oraz garaż i kotłownię na paliwo stałe.Na poddasze prowadzą wygodne schody. Poddasze mieści w sobie sporą łazienkę oraz trzy sypialnie.Architektura Jarząbka III łączy w sobie elementy tradycyjne i nowoczesne.
Konstrukcja
Rzuty

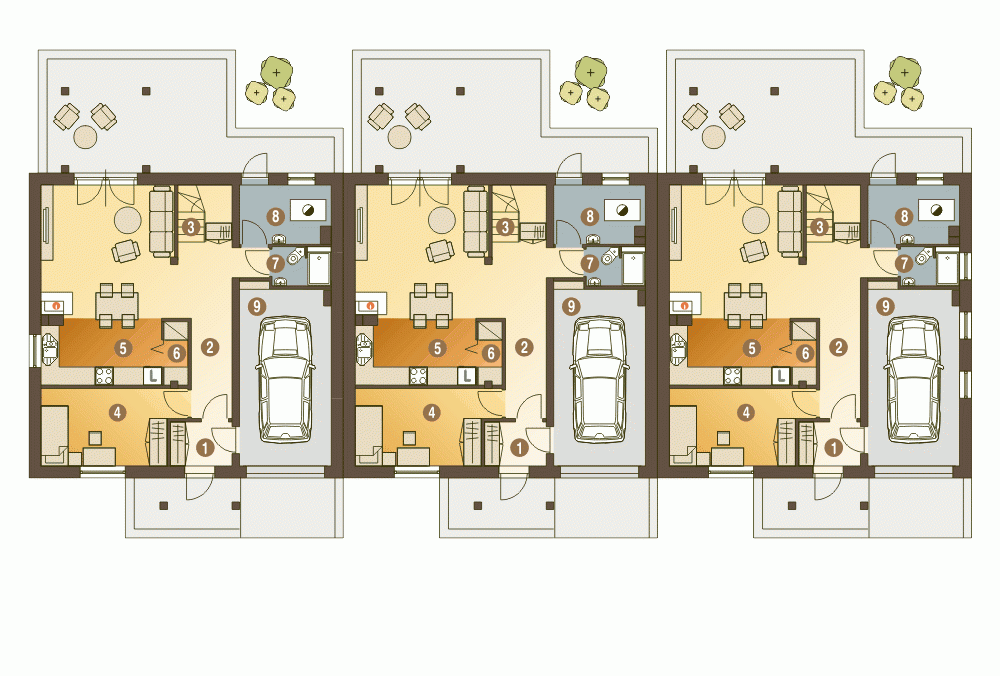

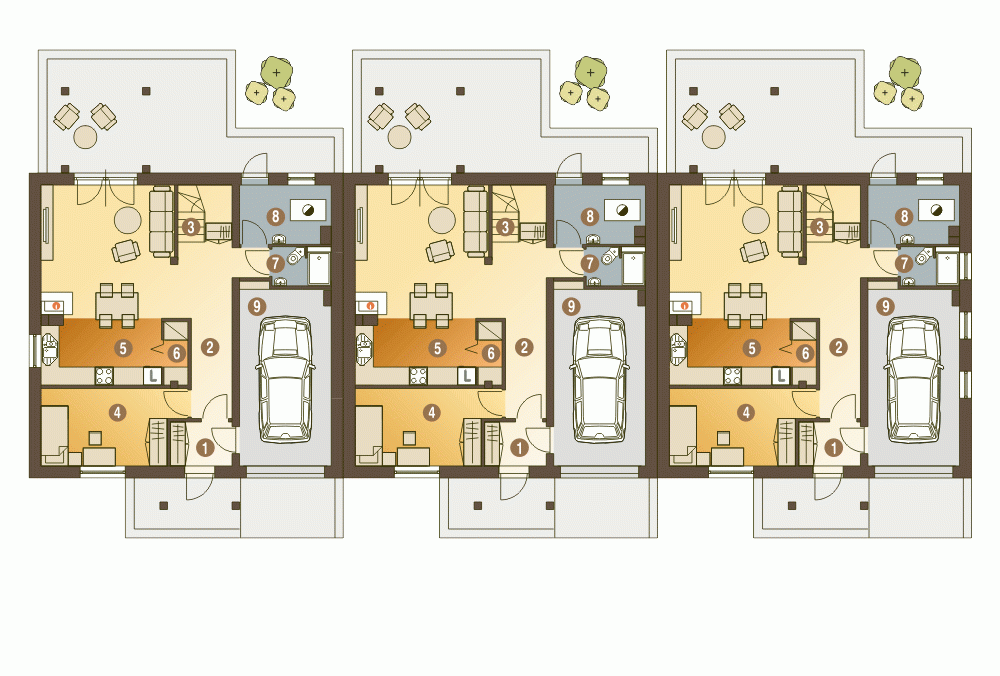

Parter
- m²
- 1. Wiatrołap2.9
- 2. Komunikacja10.1
- 3. Schody3.7
- 4. Pokój11.3
- 5. Salon z kuchnią28.2
- 6. Spiżarnia1.8
- 7. Łazienka2.5
- 8. Pom. tech.+CO*5.7
- 9. Garaż*17.8

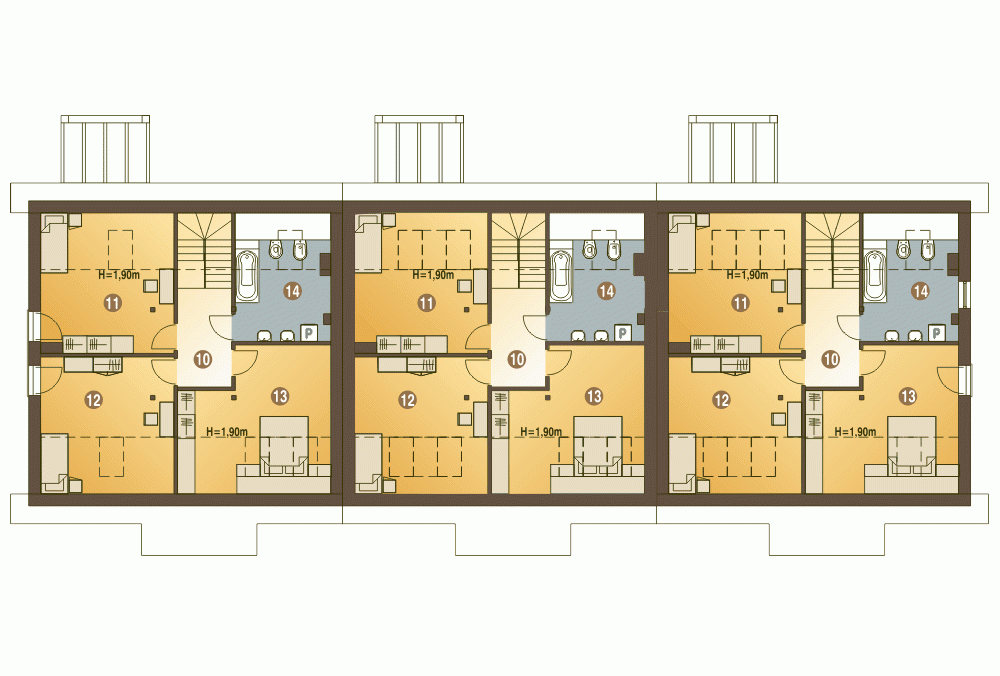

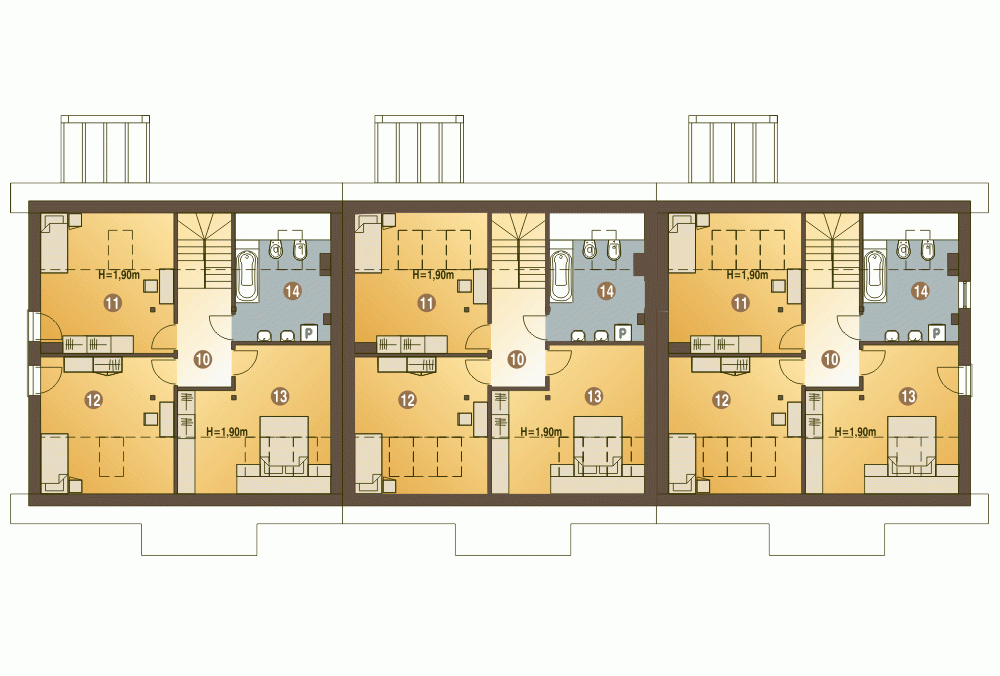

Piętro
- m²
- 10. Przedpokój6.1
- 11. Sypialnia13.2
- 12. Sypialnia12.9
- 13. Sypialnia13.6
- 14. Łazienka8.5
Przekrój
- m
- Wysokość parteru2.5
- Wysokość poddasza0.5

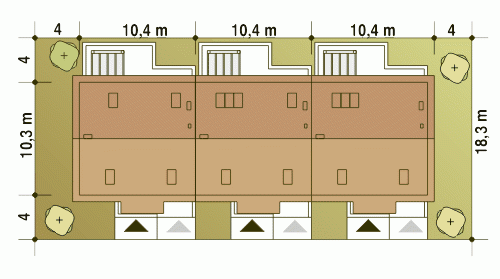

Usytuowanie na działce
Dane techniczne
- Powierzchnia użytkowa114.4 m²
- Powierzchnia zabudowy106.8 m²
- KominekTak
- Liczba łazienek2
- Liczba pokoi5
- Powierzchnia dachu165.2 m²
- Długość domu10.3 m
- Szerokość domu10.4 m
- Wysokość domu7.9 m
- Minimalne wymiary działki18.3 x 10.4m
- GarażJednostanowiskowy
- Rodzaj dachuDwuspadowy
- Kąt nach. dachu35°
Instalacja grzewcza
- Instalacja grzewczaGaz
Zawartość projektu
Zgodnie ze znowelizowaną Ustawą Prawo Budowlane art.34 ust.3, na projekt budowlany składają się trzy części:
- projekt zagospodarowania działki lub terenu
- projekt architektoniczno-budowlany
- projekt techniczny
Nasze projekty oferujemy w 3 egzemplarzach, zawierających projekt architektoniczno-budowlany i projekt techniczny. Projekt zagospodarowania działki lub terenu nie wchodzi w skład projektu oferowanego do sprzedaży. Projekt ten należy zlecić we własnym zakresie lokalnemu projektantowi, który opracuje go na podstawie danych zawartych w projekcie architektoniczno-budowlanym i technicznym, po dostosowaniu projektu do warunków lokalnych i wymagań inwestora.
UWAGA: wszystkie egzemplarze projektu zabezpieczone są hologramami, w części rysunkowej posiadają nadruki zabezpieczające w kolorze zielonym.
Wyrażamy zgodę na wszelkie zmiany zgodne z obowiązującymi przepisami pod warunkiem wprowadzenia ich przez uprawnioną osobę.
Wszystkie zmiany wymienione powyżej powinny być naniesione na oryginał projektu katalogowego trwałą techniką graficzną w kolorze czerwonym lub dołączone jako aneks i podpisane przez osobę uprawnioną dokonująca adaptacji.
**ważne informacje
Cena za dodatkowy egzemplarz projektu jest zależna od nazwy projektu!
