Projekt domu Jarzębina (CE)
- Typ projektuWolnostojący
- StylNowoczesny
- Powierzchnia użytkowa439.12 m²
- KondygnacjeParterowy, z poddaszem
- GarażBez garażu
- DachPłaski
- Kąt nach. dachu2°
- Odbicie lustrzaneTak
- Czas realizacji30 dni Zobacz więcej >
Opis
Zgodność z WT 2021 i Eurokodami
Ze względu na dostosowywanie projektu do standardu WT 2021, czas realizacji może się różnić od standardowego.
Skontaktuj się z nami aby poznać szczegóły dotyczące wybranego projektu.
Opis projektu
Niewielka szeregówka przeznaczona dla 4-osobowej rodziny. Projekt przyciąga uwagę prostą, niedrogą w budowie bryłą i nowoczesnym detalem. Rozdział na strefę dzienną i prywatną odpowiada podziałowi na kondygnacje. Otwarta przestrzeń parteru umożliwia stworzenie przytulnego i nowoczesnego wnętrza. Układ został rozplanowany wokół centralnego pionu mieszczącego pomieszczenia i urządzenia techniczno-sanitarne. Na piętrze znajduje się łazienka i trzy wygodne sypialnie z dostępem do balkonów. Istnieje możliwość wykonania projektu budynku z inną liczbą i układem segmentów.
Konstrukcja
Ściany: 2-warstwowe - pustak ceramiczny + styropian, Stropy: żelbetowe, wylewane, Dach: papa - dach płaski, (spadek około 2-3%)
Rzuty
Usytuowanie na działce

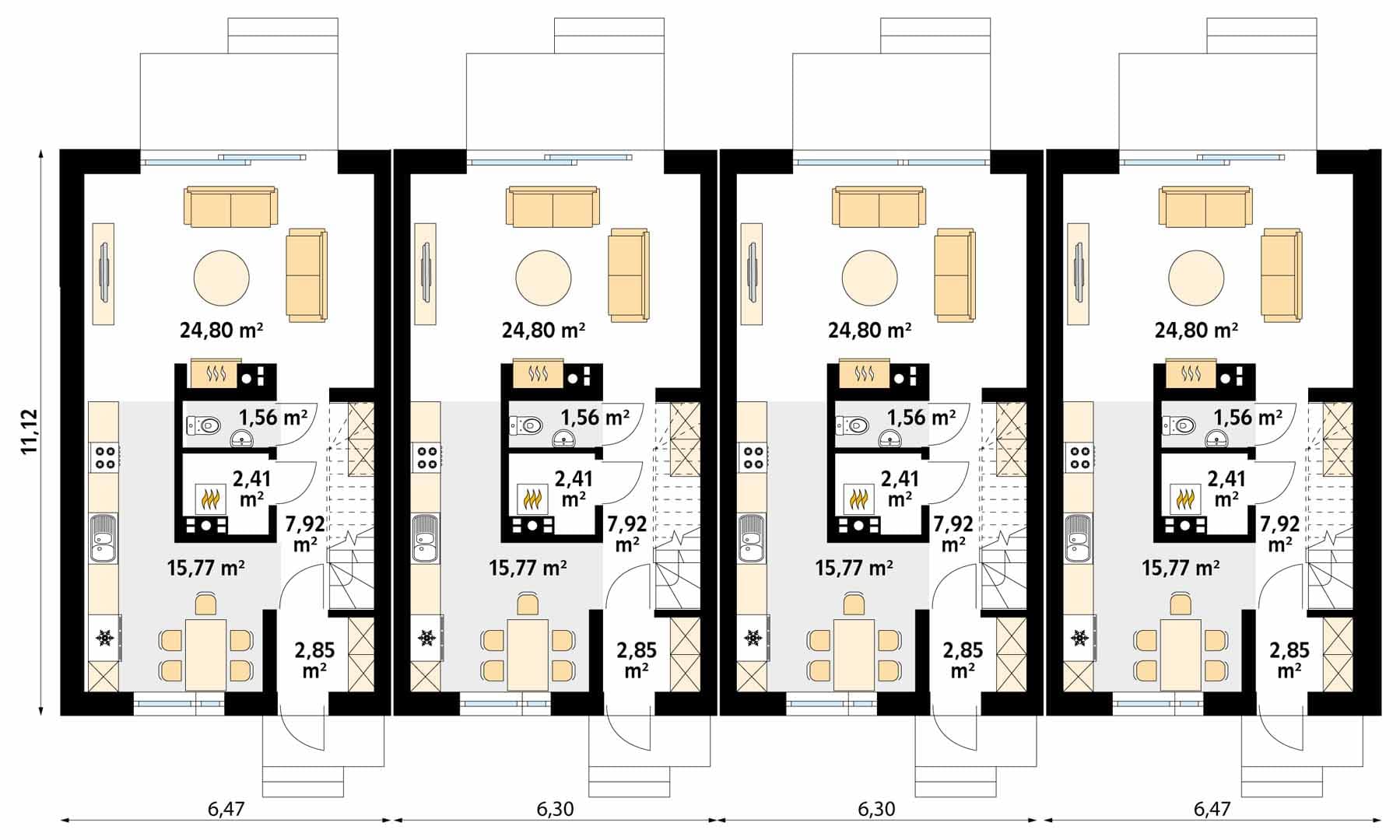

parter
- wiatrołap2.85
- korytarz/komunikacja7.92
- kuchnia/jadalnia15.77
- pomieszczenie techniczne2.41
- wc1.56
- salon24.8

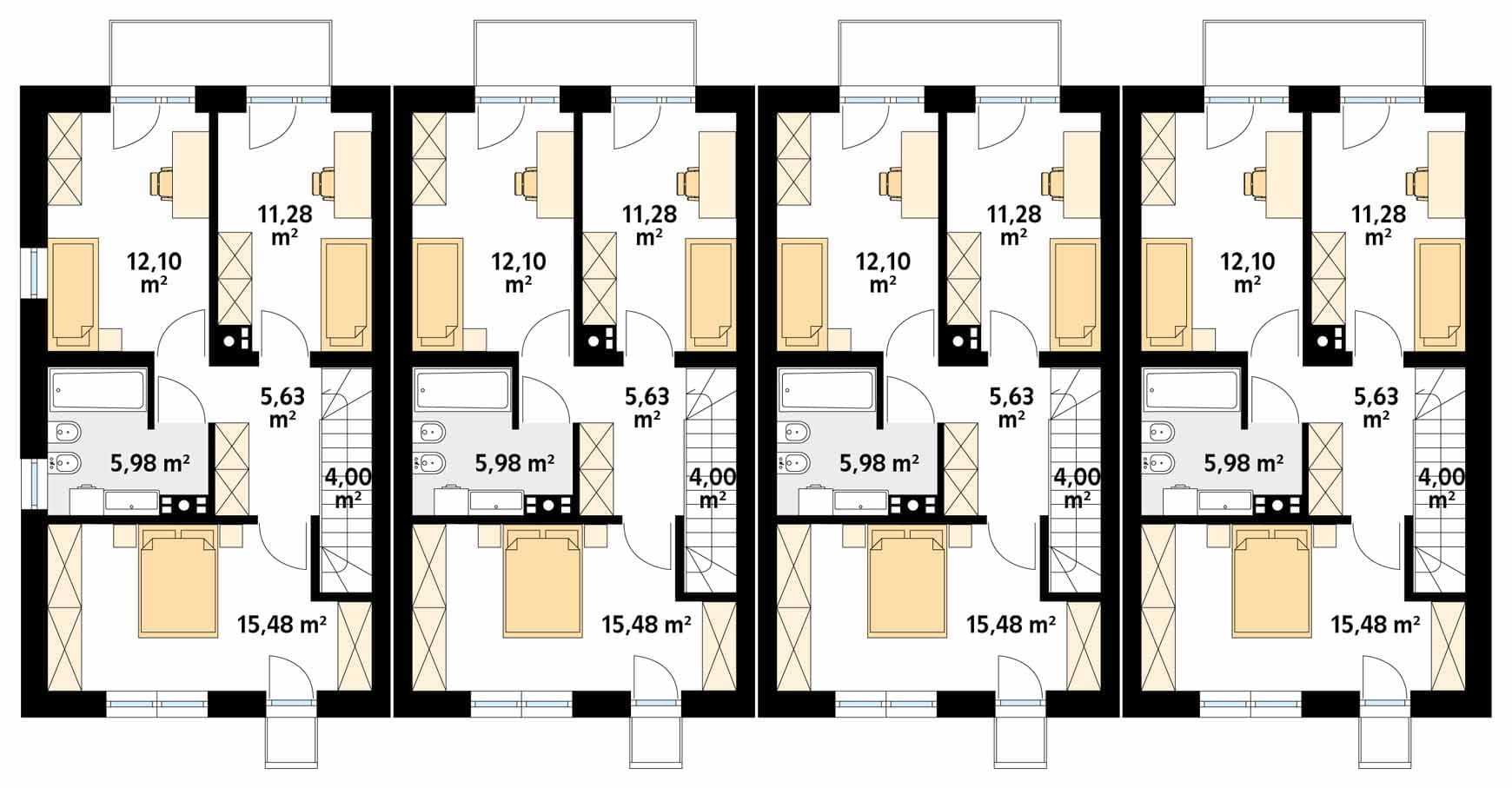

poddasze
- korytarz/komunikacja5.63
- schody4
- sypialnia15.48
- łazienka5.98
- sypialnia12.1
- sypialnia11.28
Dane techniczne
- Powierzchnia użytkowa439.12 m²
- Powierzchnia zabudowy284.4 m²
- Liczba pokoi4
- Powierzchnia dachu236.02 m²
- Kubatura3788 m³
- Długość domu11.12 m
- Szerokość domu25.54 m
- Wysokość domu7.45 m
- PoddaszeUżytkowe
- Minimalne wymiary działki20.12 x 33.54m
- GarażBez garażu
- Rodzaj dachuPłaski
- Kąt nach. dachu2°
Instalacja grzewcza
- Instalacja opcjonalna
Zawartość projektu
PROJEKT SKŁADA SIĘ Z:
- Projekt architektoniczno-budowlany wraz z projektem zagospodarowania działki lub terenu - 3 egzemplarze,
- Projekt techniczny - 2 egzemplarze.
Projekt architektoniczno-budowlany
Projekt zawiera rysunki architektoniczne w skali 1:50 lub 1:100:
- rzuty poziome poszczególnych kondygnacji (parter, poddasze lub piętro),
- rzut dachu,
- przekroje,
- opisy przegród,
- elewacje budynku,
- wykaz stolarki okiennej i drzwiowej,
- detale rozwiązań architektonicznych.
Projekt zawiera również opis techniczny, który wskazuje:
- zamierzony sposób użytkowania obiektu budowlanego,
- charakterystyczne parametry techniczne obiektu budowlanego (zestawienie powierzchni, kubatury, wysokość, wymiary, liczba kondygnacji),
- informację o sposobie posadowienia obiektu budowlanego,
- projektowane rozwiązania materiałowe i techniczne, mające wpływ na otoczenie, w tym środowisko,
- informację o wyposażeniu technicznym budynku, w tym projektowanym źródle ciepła do ogrzewania i przygotowania ciepłej wody użytkowej,
- inne wymagane opinie, uzgodnienia i pozwolenia.
Projekt Techniczny
Projekt techniczny zawiera:
- Opis techniczny i konstrukcyjny,
- Część architektoniczną (rzuty, przekroje, elewacje, wykaz stolarki w skali 1:50 lub 1:100),
- Część konstrukcyjną (rysunki w skali 1:25 lub 1:50) na którą składa się:
- rzuty fundamentów,
- rzuty konstrukcyjne poszczególnych kondygnacji,
- wykaz drewna na więźbę dachową i jej rzut,
- wykaz stali zbrojeniowej,
- szczegółowe rysunki detali konstrukcyjnych wraz z rozrysowanym zbrojeniem w skali 1:10 lub 1:20.
- Instalacje sanitarne, które zwierają:
- opis techniczny,
- niezbędne obliczenia,
- schematy instalacyjne przebiegu instalacji wodno-kanalizacyjnej,
- schemat instalacji CO wraz z doborem grzejników,
- schemat i rozwinięcie instalacji gazowej,
- schemat kotłowni wraz z doborem kotła,
- schemat podłączenia wodomierza i gazomierza.
- Instalacje elektryczne zawierające:
- opis techniczny i obliczenia instalacji elektrycznej i odgromowej,
- schemat rozmieszczenia elementów instalacji elektrycznej,
- schemat szafki bezpiecznikowej,
- schemat tablicy bezpiecznikowej,
- schemat instalacji telefonicznej.
Celem uniemożliwienia dekompletacji projektu, otrzymany projekt jest zabezpieczony plombą oraz hologramem, które świadczą o jego oryginalności. Zerwanie plomby lub naruszenie hologramów oznacza wykorzystanie projektu, co będzie jednoznaczne z brakiem możliwości jego zwrotu. Aby ułatwić zapoznanie się projektem, do kompletu dokumentacji dołączamy egzemplarz okazowy w formacie A4. Egzemplarz okazowy projektu umożliwi sprawdzenie projektu pod kątem warunków zabudowy oraz dopasowania projektu do działki i jest wystarczający do ewentualnej oceny przydatności projektu dla zamierzonej inwestycji.
Autor projektu wyraża zgodę na zmiany, które dopuszczają następujący zakres adaptacji:
- dostosowanie fundamentów do warunków geotechnicznych w miejscu posadowienia budynku
- realizacja budynku w lustrzanym odbiciu
- zmiana technologii wykonania domu: materiałów ściennych, izolacyjnych, wykończeniowych przy spełnieniu wymaganych normą własności ścian
- zmiany wymiarów rzutu poziomego budynku w granicach 5%
- zmiana rodzajów stropów przy zachowaniu układu konstrukcyjnego oraz wymaganej wytrzymałości
- zmiana pokrycia dachowego na ciężkie po dostosowaniu konstrukcji budynku do zwiększonego ciężaru pokrycia dachowego, zmiana kąta nachylenia dachu w granicach 5%
- podpiwniczenie budynku lub rezygnacja z podpiwniczenia
- zmiana lokalizacji ścian działowych i wewnętrznych otworów drzwiowych ( przy zachowaniu nośności elementów konstrukcyjnych budynku)
- zmiana wykonania wewnętrznych instalacji sanitarnych i elektrycznych zgodnie z uzyskanymi warunkami zapewnienia dostaw mediów do budynku mieszkalnego
- zmiana ilości, wielkości i usytuowania otworów okiennych i drzwiowych.
Powyższe zamiany muszą być dokonane z zachowaniem obowiązujących norm i przepisów prawa budowlanego przez osoby posiadające odpowiednie uprawnienia. Wszelkie pozostałe zmiany w projektach wymagają odrębnej zgody autorów.
Dodatkowo do zakupionego projektu dołączone są
- Uprawnienia projektantów,
- Standardową zgodę na zmiany,
- Projektowaną charakterystykę energetyczną,
- Rzut w skali 1:500 do projektu zagospodarowania działki,
- Informację BIOZ (Bezpieczeństwo i Ochrona Zdrowia w czasie budowy).
*Cena dodatków wymieniona poniżej zależna jest od projektu:
- dodatkowy egzemplarz projektu,
- elektroniczna wersja projektu,
- schemat rekuperacji,
- kosztorys.
Dodatki
Bezpłatne dodatki
GratisZestaw umów
GratisZmiany w projekcie
GratisTablica budowy
GratisDziennik budowy
GratisCharakterystyka energetyczna
Płatne dodatki
Schemat szamba
70 zł60 zł
