- Typ projektuLetniskowy
- StylTradycyjny
- Powierzchnia użytkowa88.49 m²
- KondygnacjeParterowy
- GarażBez garażu
- DachCzterospadowy
- Kąt nach. dachu30°
- Odbicie lustrzaneNie
- Czas realizacjimax. czas realizacji 10 dni Zobacz więcej >
Opis
Opis projektu

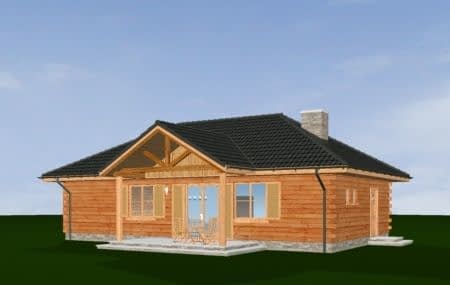

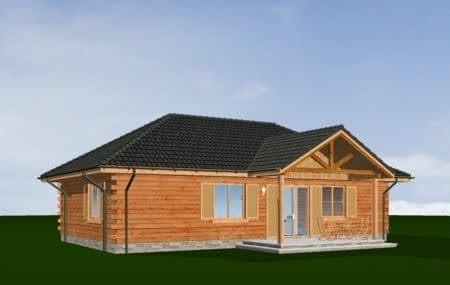

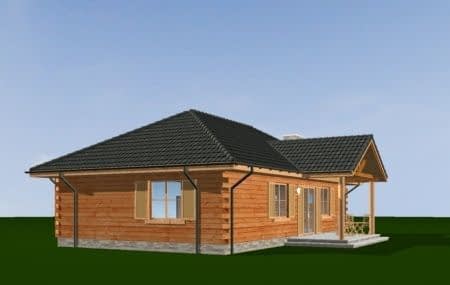

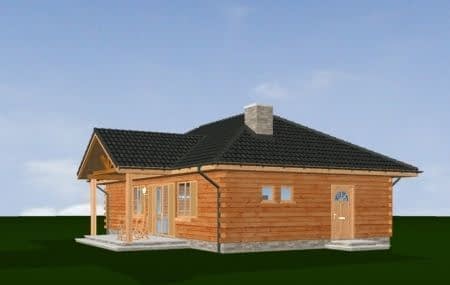

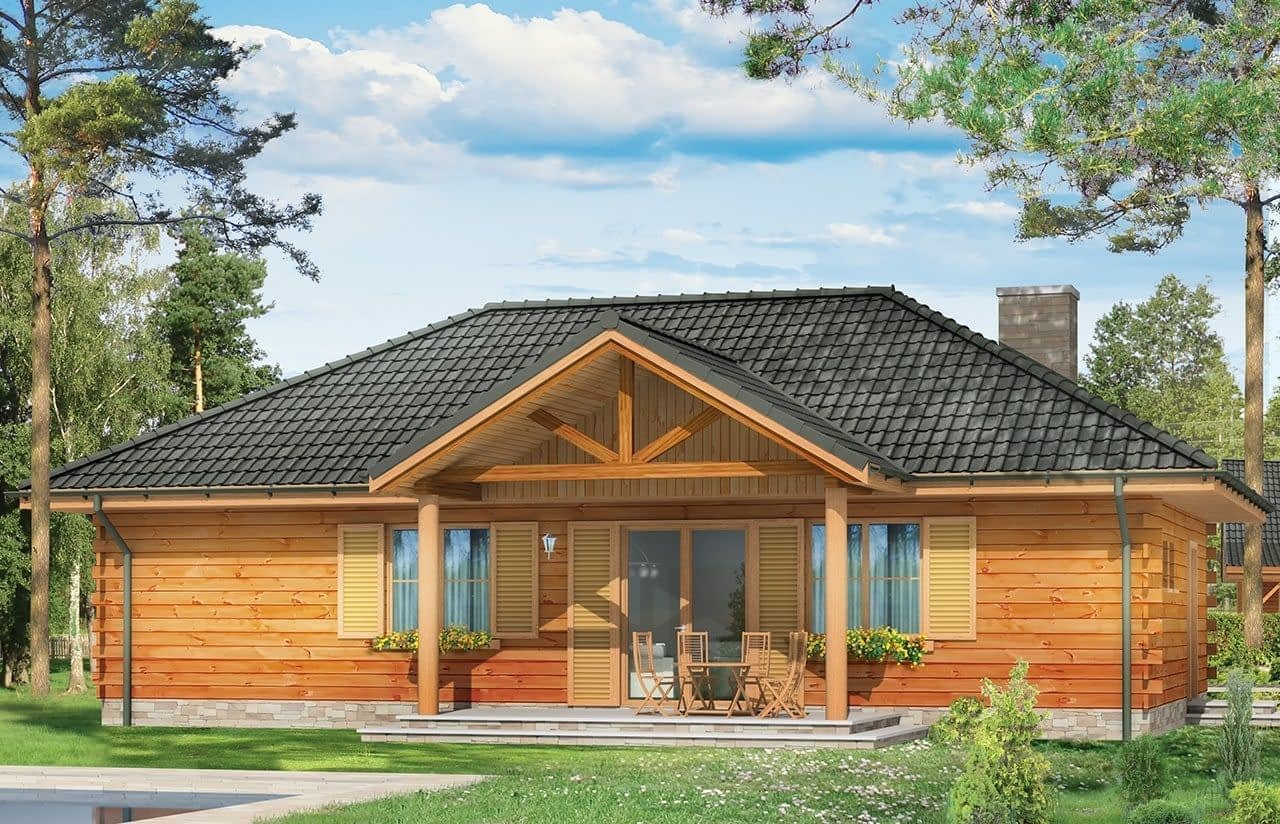

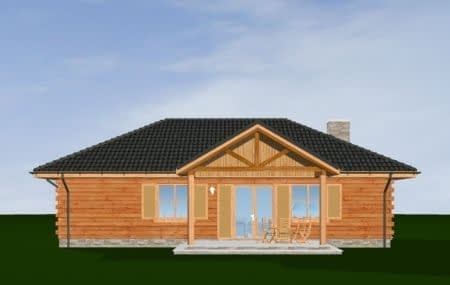

Projekt domu Jaskółka to idealna propozycja zarówno na dom letni, jak i całoroczny. Projekt domku jednorodzinnego Jaskółka z bala litego z wewnętrzną ocieploną wełną mineralną konstrukcją. Budynek Jakółka zaprojektowany został z myślą o czteroosobowej rodzinie. Architektonicznie domek Jaskółka najlepiej wpasuje się w tereny podmiejskie i wiejskie. Dość prosta bryła przekryta czterospadowym dachem urozmaicona została malowniczym portykiem wejściowym i ogrodową zadaszoną werandą, na której właściciele mogą przesiadywać popołudniami - podziwiając swój ogród. Wnętrze w domu Jaskółka to otwarta część dzienna z przestronną kuchnią, oraz część nocna - bardziej prywatna, z sypialniami domowników. Z boku domu Jaskółka zaprojektowano duże pomieszczenie gospodarcze, przeznaczone na kotłownię. W projekcie domku Jaskółka opcjonalnie przewidziano podpiwniczenie pod pomieszczeniem gospodarczym.Projekt domu Jaskółka, dzięki prostej formie i konstrukcji jest tani w samej budowie jak i późniejszym utrzymaniu. Ten domek jednorodzinny możnza zamówić również w wersji odbicia lustrzanego.
Konstrukcja
- Fundamentybetonowe wylewane
- Ściany zewnętrznebale lite 9 cm + izolacja z wełny mineralnej + szalówka wewnętrzna
- Konstrukcja dachuwiązary drewniane kratownicowe
- Sufit nad parterempodwieszany do wiązarów

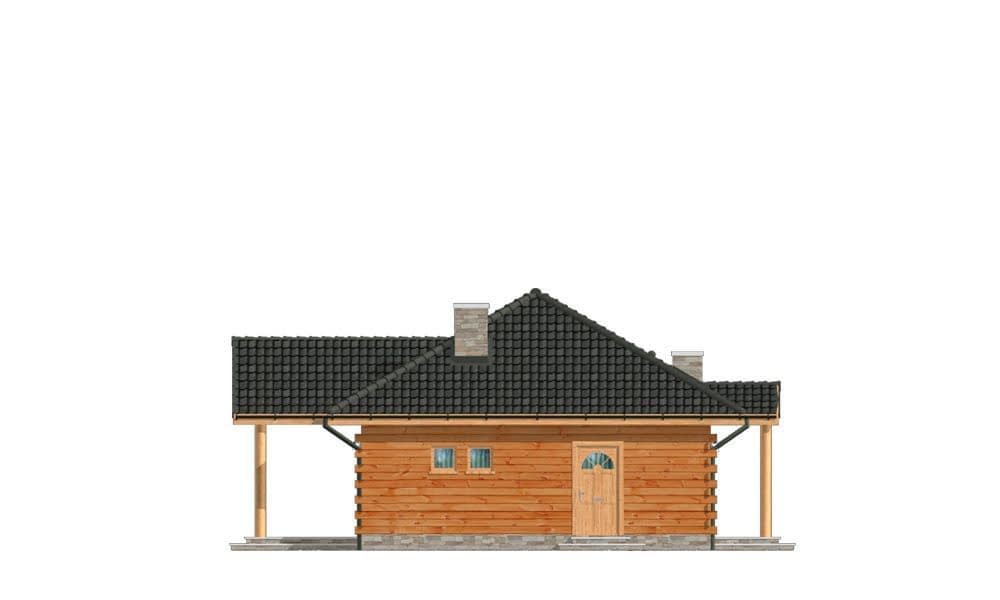

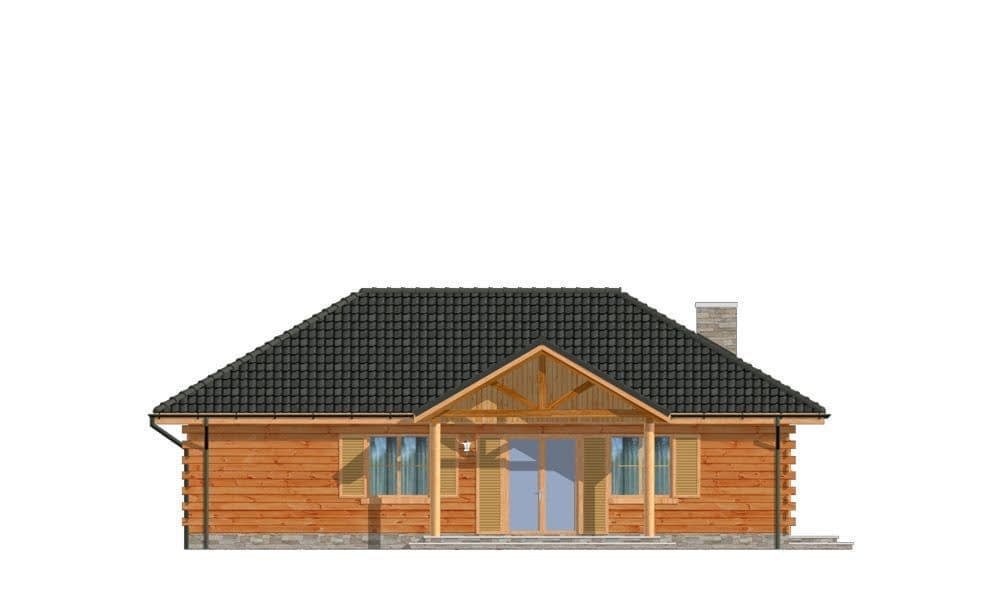

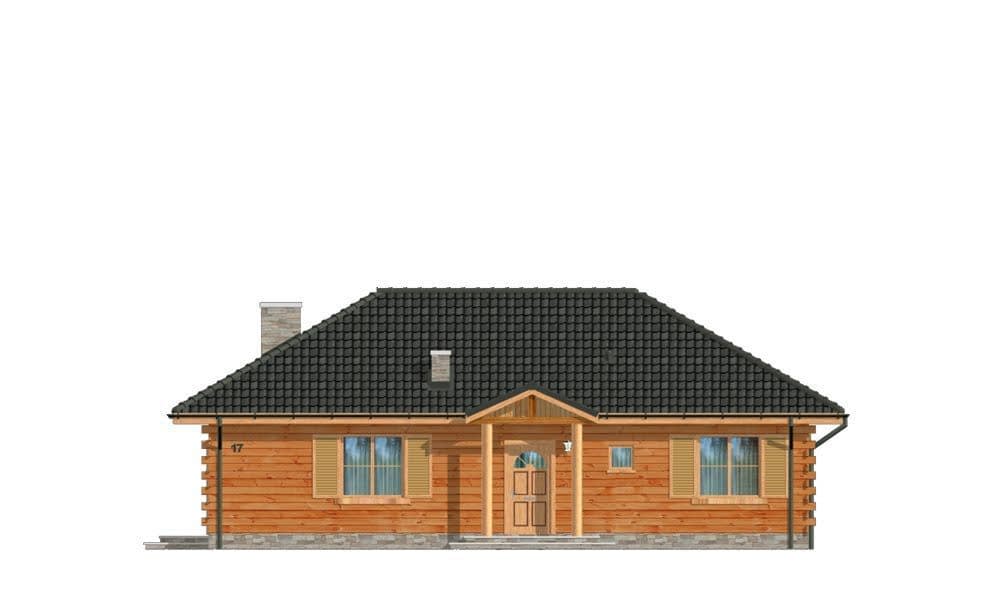

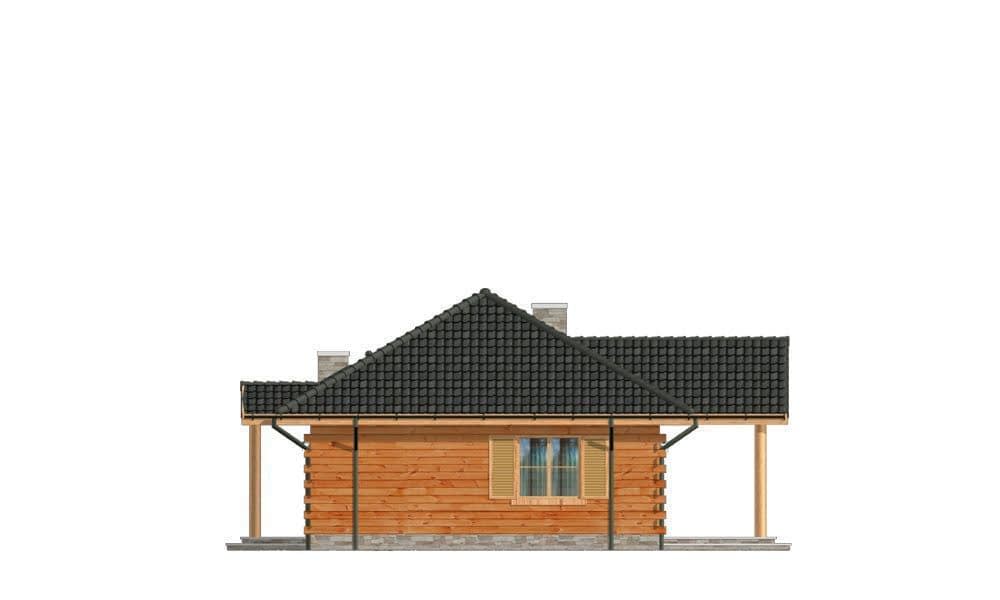

- Elewacjebale lite
- Pokrycie dachublachodachówka lub dachówka

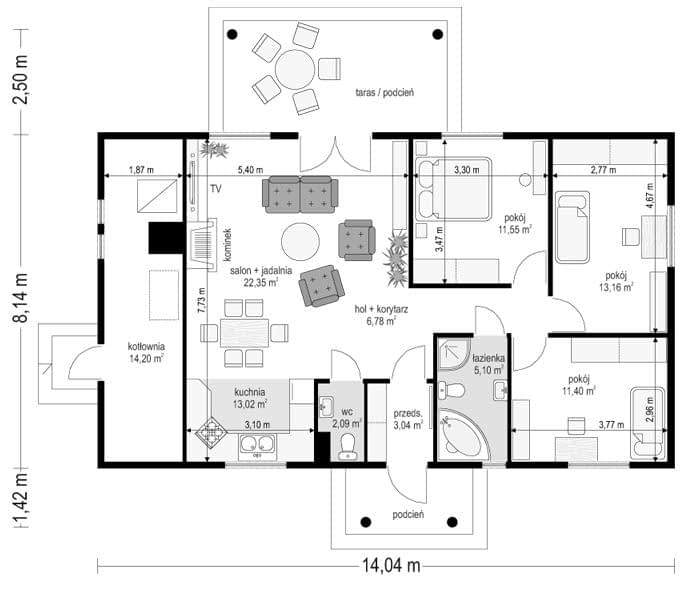

Rzuty

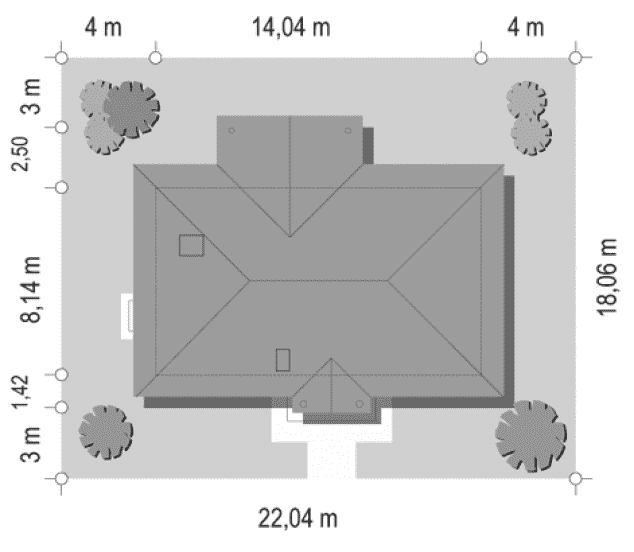

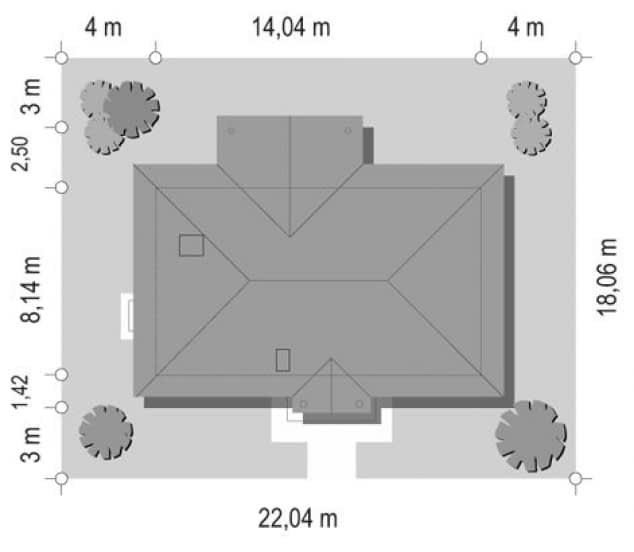

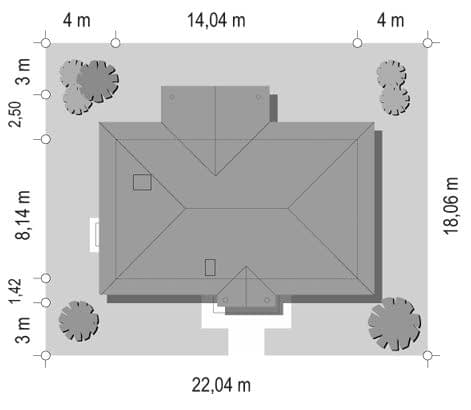

sytuacja
Dane techniczne
- Powierzchnia użytkowa88.49 m²
- Powierzchnia netto102.69 m²
- Powierzchnia zabudowy114.29 m²
- KominekTak
- Liczba łazienek2
- Liczba pokoi4
- Powierzchnia dachu194.05 m²
- Kubatura381 m³
- Długość domu8.14 m
- Szerokość domu14.04 m
- Wysokość domu5.94 m
- Minimalne wymiary działki18.06 x 22.04m
- GarażBez garażu
- Rodzaj dachuCzterospadowy
- Kąt nach. dachu30°
Koszty budowy
- Stan surowy132002 zł
- Stan surowy zamknięty178748 zł
- Koszt wykończenia150791 zł
- Koszt instalacji54240 zł
Zawartość projektu
W komplecie nowej wersji dokumentacji projektowej znajdują się 3 egzemplarze projektu architektoniczno-budowlanego oraz 3 egzemplarze projektu technicznego
Projekt architektoniczno-budowlany zawierający:
-opis architektoniczny z elementami konstrukcji,
-część rysunkowa: rzut parteru, poddasza/piętra, rzut dachu w skali 1:100, przekroje skala 1:50,
elewacje skala 1:100.
Projekt techniczny zawierający:
-opis techniczny i konstrukcyjny (obliczenia statyczne - w zależności od projektu włączone w projekt lub stanowiące odrębną teczkę).
Część rysunkowa architektura i konstrukcja:
-rzuty fundamentów, parteru, poddasza, stropu, więźby, dachu / w skali 1:50,
-przekroje przez budynek / budynek skali 1:50,
-elewacje budynku / w skali 1:50 (*niektóre projekty posiadają rysunki w skali 1:100 lub 1:75),
-zestawienie stolarki budowlanej okiennej i drzwiowej,
-szczegóły konstrukcji i ewentualne szczegóły budowlane,
Część instalacyjna:
-część opisowa do projektów instalacji elektrycznych, wodno-kanalizacyjnych, grzewczych, gazowych (jeśli występują).
Część rysunkowa do projektów instalacji:
-schematy instalacji elektrycznych, schemat rozdzielni, plan instalacji odgromowej,
-schematy instalacji wodno-kanalizacyjnej i ciepłej wody,
-schematy instalacji grzewczych,
-schemat instalacji gazowej (jeśli występują).
Do projektu dołączane jest zestawienie materiałowe, z wykazem elementów drewnianych oraz stali budowlanej.
Do projektu dołączone są kopie uprawnień wszystkich projektantów, oraz aktualne zaświadczenia o przynależności do izb zawodowych.
Projekt zawiera oświadczenie projektantów o poprawności projektu w świetle Prawa Budowlanego, a także zawiera informację dotyczącą bezpieczeństwa i ochrony zdrowia ( BIOZ).
Do projektu dołączona jest także zgoda na zmiany adaptacyjne. Zgoda dołączana jest do każdego projektu bezpłatnie. Na Państwa życzenie zakres zgody na zmiany możemy dowolnie rozszerzyć.
Pracownia zezwala na następujące zmiany i odstępstwa od projektu architektoniczno-budowlanego w trakcie jego przystosowywania do lokalizacji:
- Zmianę obrysu zewnętrznego ścian zewnętrznych.
- Zmianę obrysu wewnętrznego ścian zewnętrznych.
- Zmianę układu ścian wewnętrznych działowych.
- Zmianę funkcji, ilości i usytuowania poszczególnych pomieszczeń na dowolnej kondygnacji w projekcie.
- Zmianę ukształtowania, ilości i kąta nachylenia połaci dachowych.
- Zmianę ilości, umiejscowienia i wielkości otworów okiennych i drzwiowych.
- Zmianę rodzaju materiału i technologii wykonania ścian zewnętrznych oraz wewnętrznych oraz ścian fundamentowych.
- Zmianę rodzaju i technologii wykonania stropów nad dowolną kondygnacją.
- Zmianę umiejscowienia, kształtu i materiału wykonania schodów w budynku.
- Zmianę wielkości, kształtu i materiałów, bądź likwidacja: tarasów, podestów i balkonów.
- Likwidację lub dodanie dowolnej ilości:
- lukarn,
- wykuszy,
- podcieni,
- balkonów,
- loggii,
- kolumn,
- pilastrów,
- ganków,
- werand.
- Zmianę materiałów wykończeniowych, instalacyjnych, izolacyjnych.
- Zmianę rodzaju pokrycia dachowego.
- Doprojektowanie bądź likwidacja podpiwniczenia - częściowego lub całkowitego.
