Projekt domu Joanna

Name: Joanna
Brand: MG Projekt
SKU: joanna
Price: 7740.00 PLN
Availability: InStock

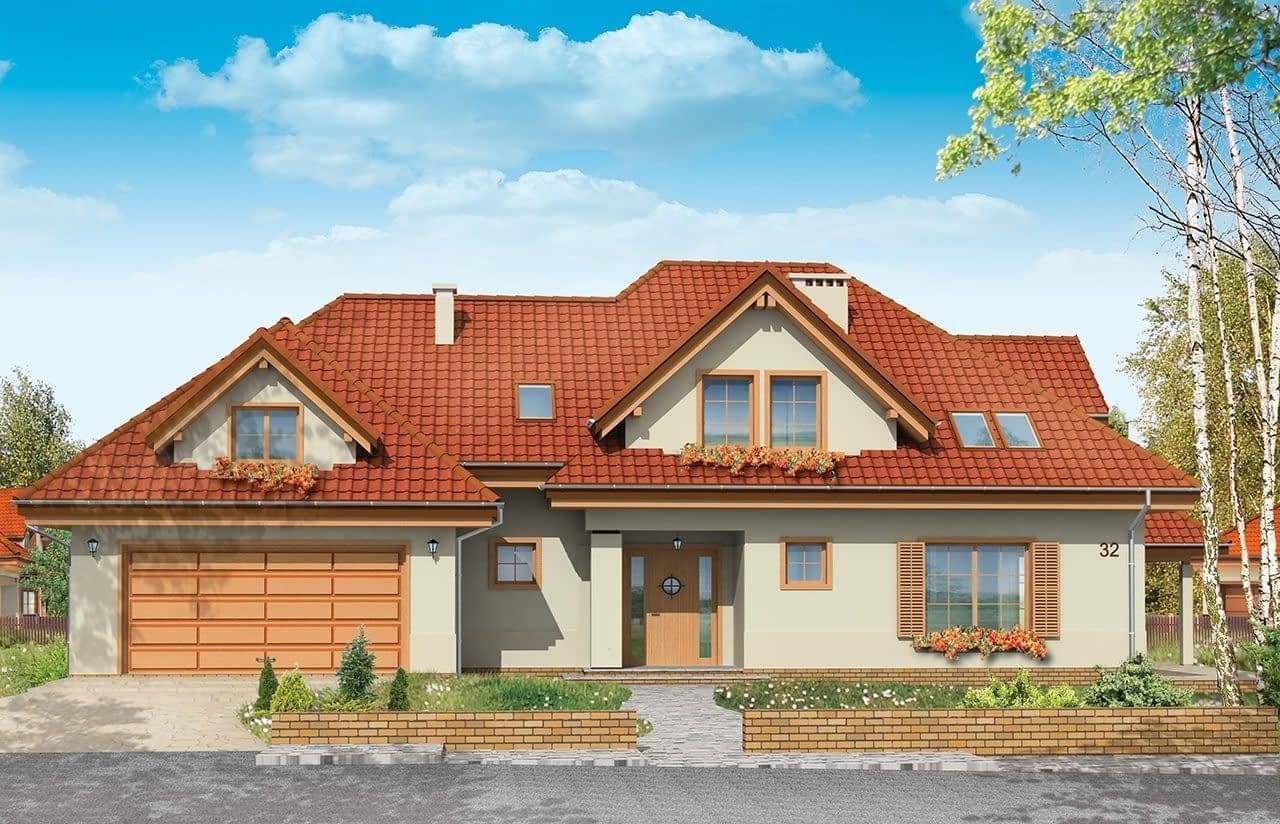

Projekt domu Joanna – wizualizacja od frontu

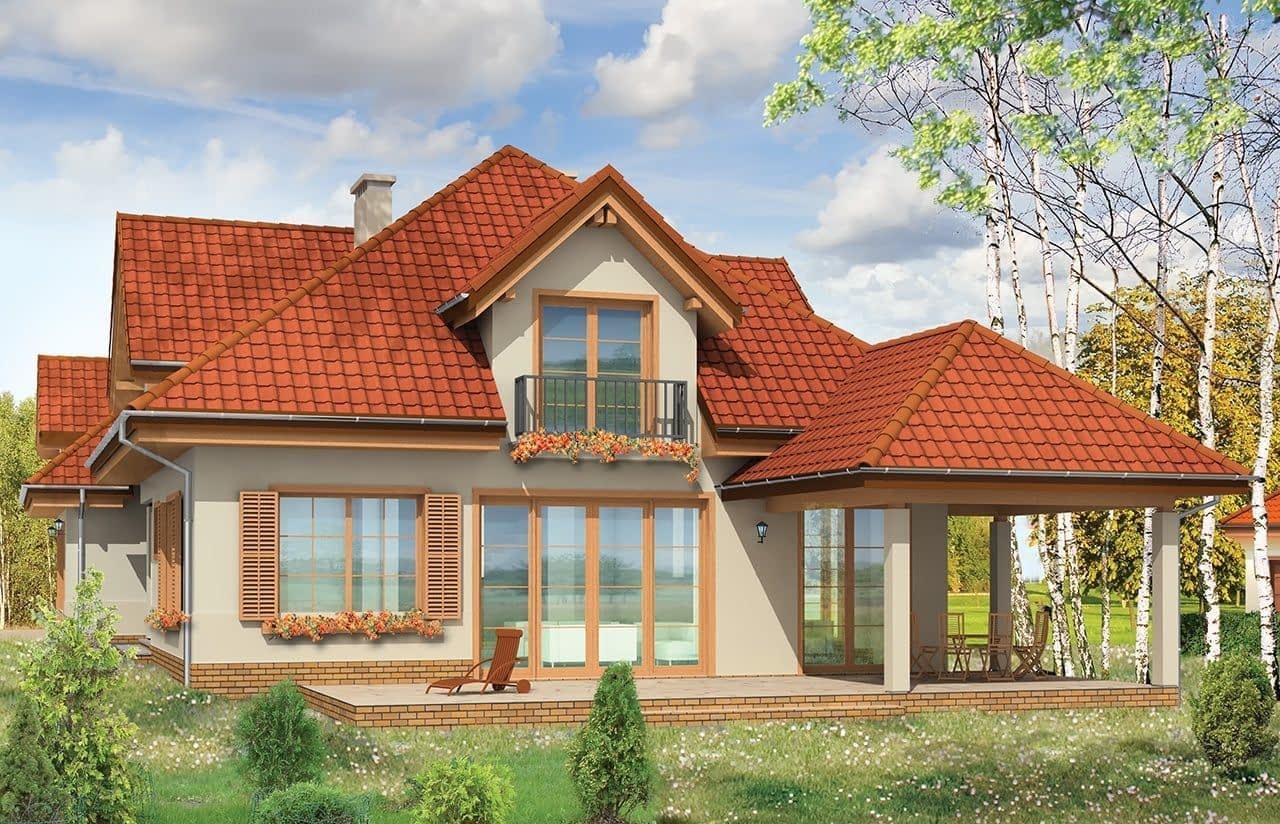

Projekt domu Joanna – wizualizacja od strony ogrodu

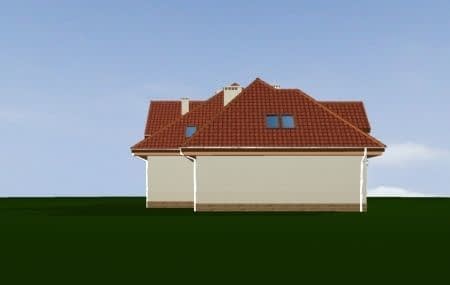

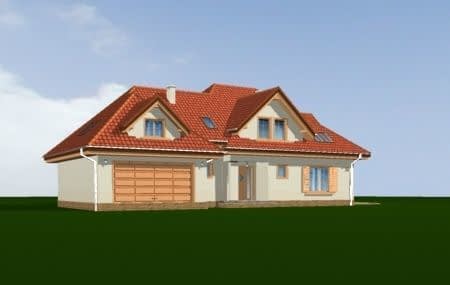

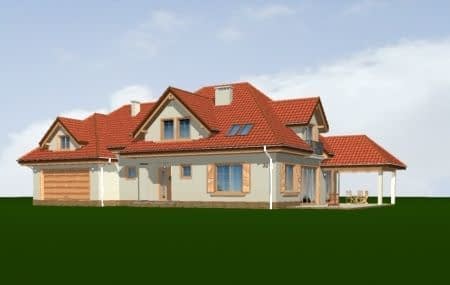

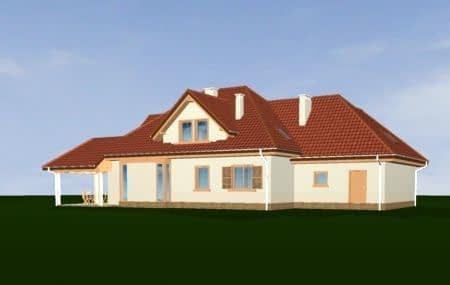

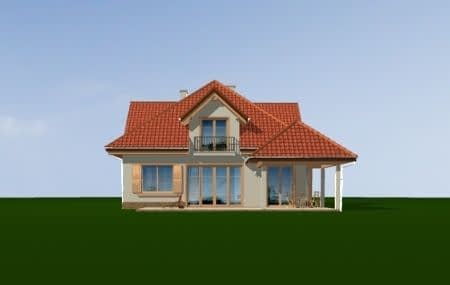

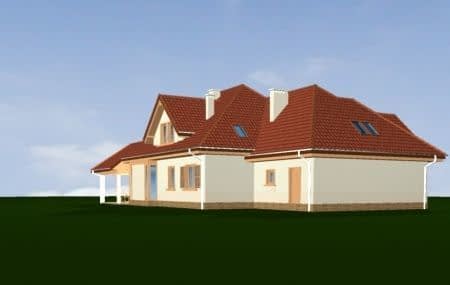

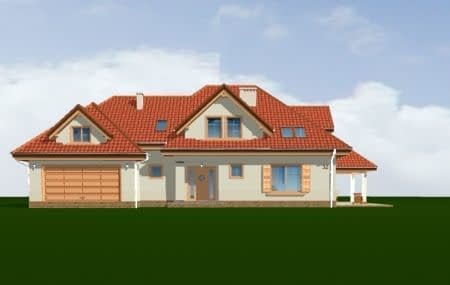

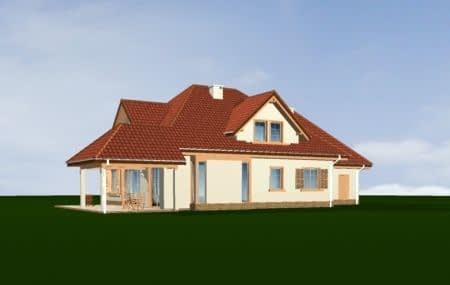

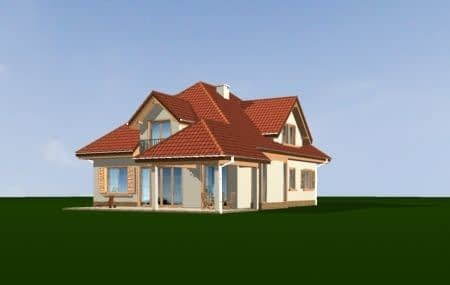

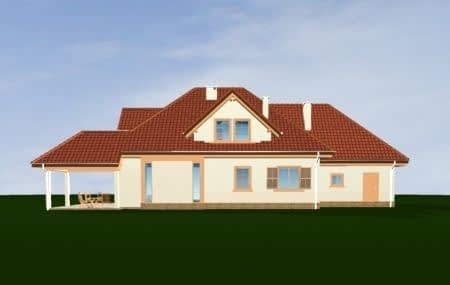

Projekt domu Joanna – widok bryły domu 1

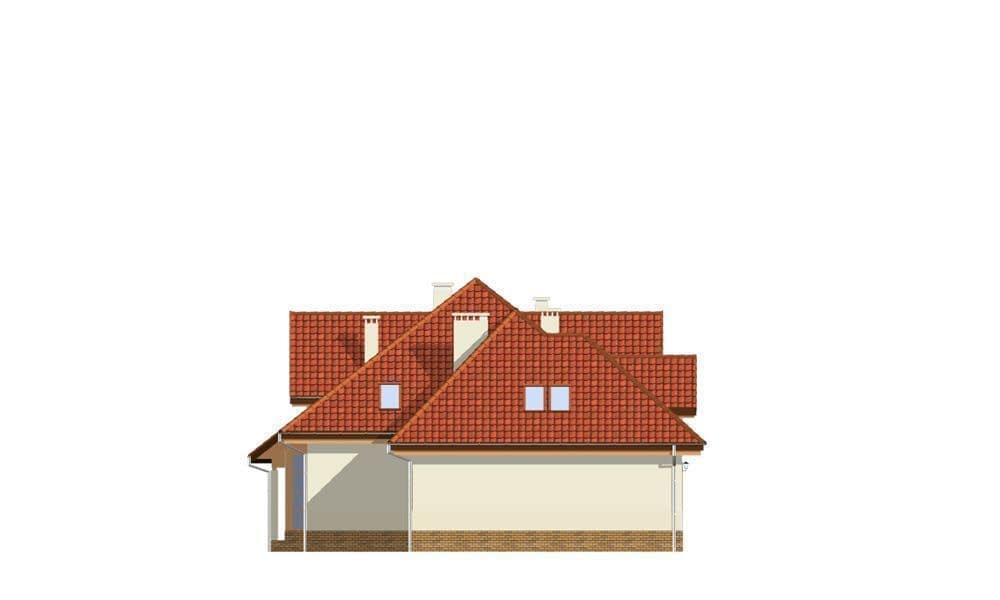

Projekt domu Joanna – widok bryły domu 2

Projekt domu Joanna – widok bryły domu 3

Projekt domu Joanna – widok bryły domu 4

Autor projektu:MG Projekt

Lustrzane odbicie

Dodaj do schowka

Gratis do projektów: zestaw umów, zgoda na zmiany w projekcie. Darmowa dostawa za 0 zł.

7 740 zł

Zadaj pytanie

Typ projektuWolnostojący
StylTradycyjny
Powierzchnia użytkowa221.7 m²
KondygnacjeParterowy, z poddaszem
GarażDwustanowiskowy
DachWielospadowy
Kąty nach. dachu38°, 42°
Odbicie lustrzaneTak
Czas realizacjimax. czas realizacji 10 dni

Zobacz więcej >

Zadzwoń do konsultanta

502 503 202

Godziny pracy: Pon. - Pt.8:00 - 16:00

Opis

Opis projektu

Joanna to projekt dużego domu z poddaszem użytkowym o powierzchni 221,7 m², z garażem dwustanowiskowym połączonym z domem łącznikiem, dla rodziny sześcioosobowej. Rozbudowana bryła pod wielospadowym dachem z dużymi lukarnami łączy tradycyjną, konserwatywną architekturę z nowoczesnymi akcentami.

Jednoprzestrzenny parter

Salon połączony z jadalnią i kominkiem oraz obszerna kuchnia tworzą otwartą strefę dzienną. Hol spina ją z częścią garażową i pomieszczeniami gospodarczymi, więc po zakupach wchodzisz prosto z garażu do domu.

Sypialnie i pokój do ćwiczeń

Na poddaszu są trzy sypialnie, dwie łazienki i pokój sportowy. Nad garażem znajduje się strych o powierzchni 33,55 m², który można zaadaptować na kino domowe albo siłownię. Łącznie dom ma 7 pokoi i 4 łazienki.

wymiary budynku: 24,35 × 13,75 m
minimalna działka: 30,95 × 21,75 m
dach wielospadowy 38° i 42°, wysokość 9,03 m
ściany z porothermu 25 z 15 cm ocieplenia, strop Teriva
garaż: 34,72 m²

Ile kosztuje budowa?

Według kosztorysu MG Projekt stan surowy zamknięty to ok. 549 tys. zł, roboty wykończeniowe ok. 555 tys. zł, instalacje ok. 141 tys. zł, a realizacja domu pod klucz ok. 1104 tys. zł. To kwoty netto (bez VAT), policzone na średnich krajowych cenach z Sekocenbudu dla budowy systemem gospodarczym. Rzeczywisty koszt będzie inny: zależy od regionu, ekipy, terminu budowy i wybranego standardu, więc traktuj te liczby jako punkt wyjścia do własnej wyceny.

Szukasz przestronnego domu z miejscem na hobby i dużym garażem? Zamów projekt domu Joanna na wbudowie.pl – dostępny także w odbiciu lustrzanym.

Konstrukcja

Fundamenty: betonowe wylewane

Ściany zewnętrzne: dwuwarstwowe porotherm 25 + 15 styropian (lub wełna mineralna)

Strop: żelbetowy Teriva

Elewacje: tynk cienkowarstwowy

Pokrycie dachu: blachodachówka lub dachówka

Rzuty

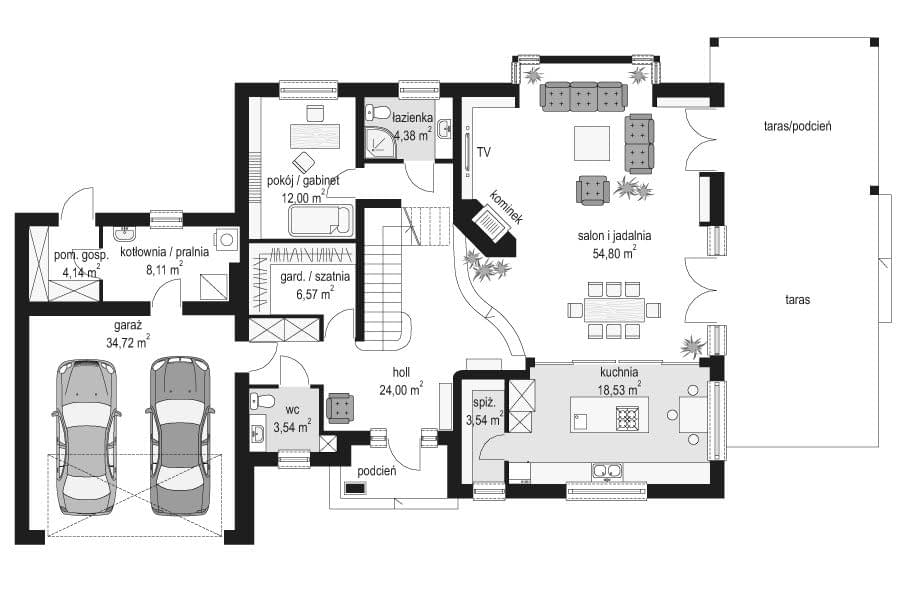

Parter

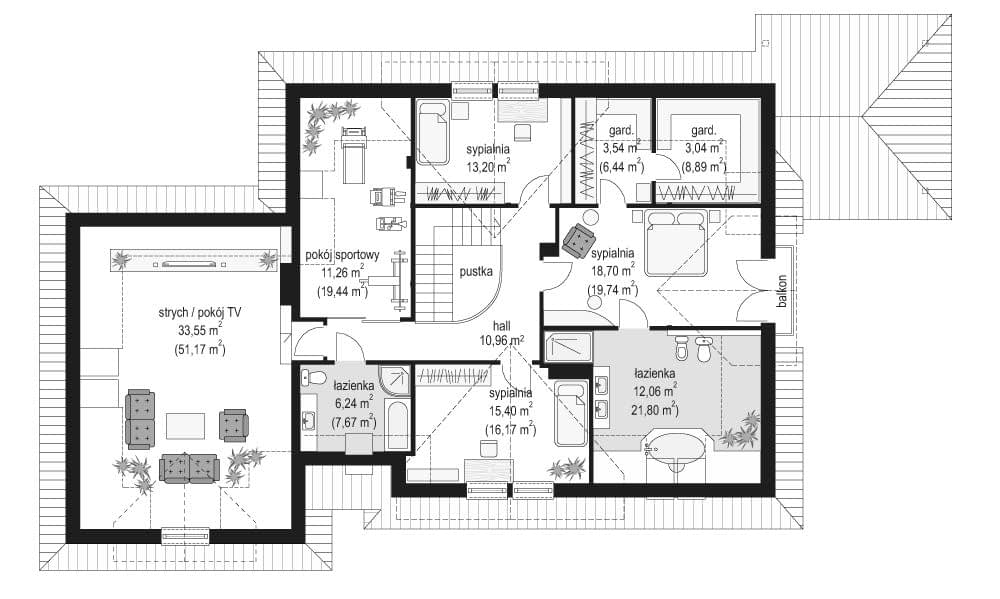

Poddasze

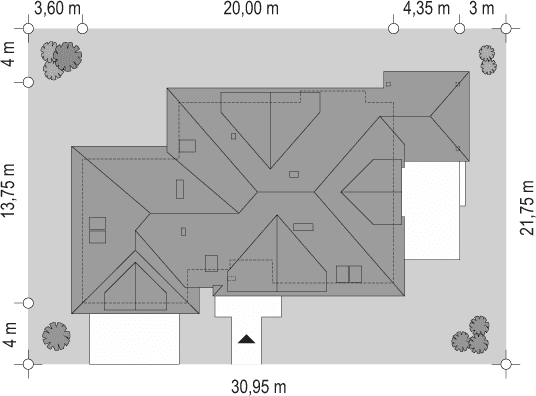

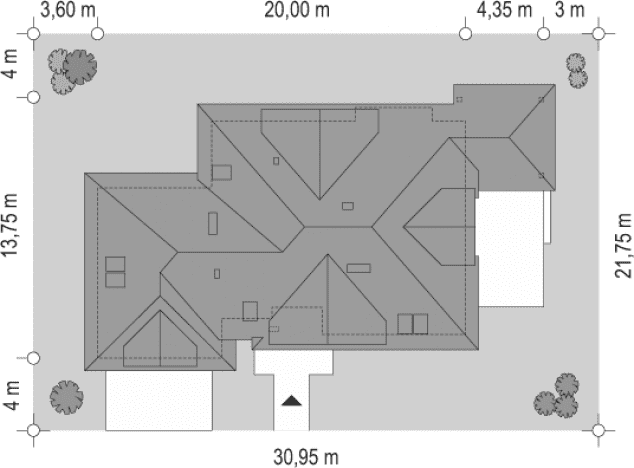

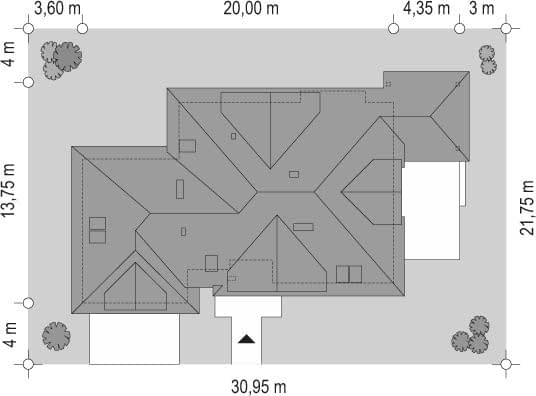

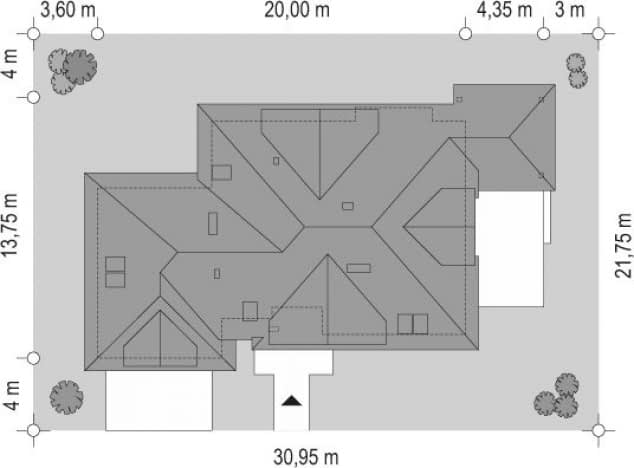

Sytuacja na działce

Dane techniczne

Powierzchnia użytkowa221.7 m²
Powierzchnia netto234.01 m²
Powierzchnia zabudowy216.73 m²
KominekTak
Liczba łazienek4
Liczba pokoi7
Powierzchnia dachu411.8 m²
Kubatura1081 m³
Długość domu13.75 m
Szerokość domu24.35 m
Wysokość domu9.03 m
Poddaszeużytkowe
Energia pierwotna72.4 kWh/m²/rok
Energia końcowa89.2 kWh/m²/rok
Minimalne wymiary działki21.75 x 30.95m
GarażDwustanowiskowy
Rodzaj dachuWielospadowy
Kąty nach. dachu38°, 42°

Instalacja grzewcza

EUco65.9 kwH/m²/rok

Koszty budowy

Stan surowy376518 zł
Stan surowy zamknięty548712 zł
Koszt wykończenia554794 zł
Koszt instalacji141332 zł

Zawartość projektu

W komplecie nowej wersji dokumentacji projektowej znajdują się 3 egzemplarze projektu architektoniczno-budowlanego oraz 3 egzemplarze projektu technicznego

Projekt architektoniczno-budowlany zawierający:
-opis architektoniczny z elementami konstrukcji,
-część rysunkowa: rzut parteru, poddasza/piętra, rzut dachu w skali 1:100, przekroje skala 1:50,
elewacje skala 1:100.

Projekt techniczny zawierający:
-opis techniczny i konstrukcyjny (obliczenia statyczne - w zależności od projektu włączone w projekt lub stanowiące odrębną teczkę).

Część rysunkowa architektura i konstrukcja:
-rzuty fundamentów, parteru, poddasza, stropu, więźby, dachu / w skali 1:50,
-przekroje przez budynek / budynek skali 1:50,
-elewacje budynku / w skali 1:50 (*niektóre projekty posiadają rysunki w skali 1:100 lub 1:75),
-zestawienie stolarki budowlanej okiennej i drzwiowej,
-szczegóły konstrukcji i ewentualne szczegóły budowlane,

Część instalacyjna:
-część opisowa do projektów instalacji elektrycznych, wodno-kanalizacyjnych, grzewczych, gazowych (jeśli występują).

Część rysunkowa do projektów instalacji:
-schematy instalacji elektrycznych, schemat rozdzielni, plan instalacji odgromowej,
-schematy instalacji wodno-kanalizacyjnej i ciepłej wody,
-schematy instalacji grzewczych,
-schemat instalacji gazowej (jeśli występują).

Do projektu dołączane jest zestawienie materiałowe, z wykazem elementów drewnianych oraz stali budowlanej.
Do projektu dołączone są kopie uprawnień wszystkich projektantów, oraz aktualne zaświadczenia o przynależności do izb zawodowych.
Projekt zawiera oświadczenie projektantów o poprawności projektu w świetle Prawa Budowlanego, a także zawiera informację dotyczącą bezpieczeństwa i ochrony zdrowia ( BIOZ).
Do projektu dołączona jest także zgoda na zmiany adaptacyjne. Zgoda dołączana jest do każdego projektu bezpłatnie. Na Państwa życzenie zakres zgody na zmiany możemy dowolnie rozszerzyć.

Pracownia zezwala na następujące zmiany i odstępstwa od projektu architektoniczno-budowlanego w trakcie jego przystosowywania do lokalizacji:

Zmianę obrysu zewnętrznego ścian zewnętrznych.
Zmianę obrysu wewnętrznego ścian zewnętrznych.
Zmianę układu ścian wewnętrznych działowych.
Zmianę funkcji, ilości i usytuowania poszczególnych pomieszczeń na dowolnej kondygnacji w projekcie.
Zmianę ukształtowania, ilości i kąta nachylenia połaci dachowych.
Zmianę ilości, umiejscowienia i wielkości otworów okiennych i drzwiowych.
Zmianę rodzaju materiału i technologii wykonania ścian zewnętrznych oraz wewnętrznych oraz ścian fundamentowych.
Zmianę rodzaju i technologii wykonania stropów nad dowolną kondygnacją.
Zmianę umiejscowienia, kształtu i materiału wykonania schodów w budynku.
Zmianę wielkości, kształtu i materiałów, bądź likwidacja: tarasów, podestów i balkonów.
Likwidację lub dodanie dowolnej ilości:
