Projekt domu Joanna 2

Dodaj do schowka

Gratis do projektów: zestaw umów, zgoda na zmiany w projekcie. Darmowa dostawa za 0 zł.

7 590 zł

Zadaj pytanie

Typ projektuWolnostojący
StylDworkowy
Powierzchnia użytkowa262.45 m²
KondygnacjeParterowy, z poddaszem
GarażDwustanowiskowy
DachWielospadowy
Kąt nach. dachu42°
Odbicie lustrzaneNie
Czas realizacjimax. czas realizacji 10 dni

Zobacz więcej >

Zadzwoń do konsultanta

502 503 202

Godziny pracy: Pon. - Pt.8:00 - 16:00

Opis

Zgodność z WT 2021 i Eurokodami

Ze względu na dostosowywanie projektu do standardu WT 2021, czas realizacji może się różnić od standardowego.

Skontaktuj się z nami aby poznać szczegóły dotyczące wybranego projektu.

502 503 202

sklep@wbudowie.pl

Zapytaj o termin realizacji

Opis projektu

Projekt domu Joanna 2 jest nową odsłoną jednego z naszych dużych domów, cieszących się uznaniem – projektu Joanna. Tym razem dom został powiększony. Zmieniła się też jego stylistyka zewnętrzna. Elewację zdobi okładzina z płytek klinkierowych. Dom zyskał inną nową kolorystykę. Projekt domu Joanna 2 to idealna podmiejska czy wiejska rezydencja, dla Inwestorów spragnionych dużej przestrzeni. To duży dom, z dużą ilością pomieszczeń i przede wszystkim piękną otwartą przestrzenią dzienną, oraz bardzo rozbudowaną częścią garażowo – gospodarczą. Bryła domu to typowy polski dachowiec, z wielospadowym dachem przykrywającym rzut budynku w kształcie litery „T”. Tradycyjnie ukształtowana bryła domu z poddaszem użytkowym i lukarnami połączona została z nowoczesnymi materiałami i kolorystyką. Całość tworzy dom o nowoczesnej, ale stonowanej stylistyce. Stojąc przed domem czujemy jego skalę - nie ma wątpliwości, że to „kawał chaty” :). Wnętrze podzielono na parterze na część dzienną, oraz część gospodarczą, a na poddaszu zaprojektowano sypialnie i zapasową przestrzeń rekreacyjną i magazynową. Na parterze głównym pokojem jest salon, połączony z holem i kuchnią. Kuchnia z wyspą i spiżarnią. Z salonu wychodzimy na częściowo zadaszony taras. Na parterze przewidziano dodatkowy pokój z łazienką, szatnię i część gospodarczą złożoną z garażu, kotłowni, i dwóch dodatkowych pomieszczeń gospodarczych ( jedno z nich to drugi garaż ). Na poddaszu mamy piękny apartament rodziców, z garderobami, pokojem kąpielowym i tarasem, sypialnie dzieci, wielką ogólną łazienkę, dodatkowy pokój gościnny, oraz przestrzeń rekreacyjną nad garażem, z dodatkowymi dwoma strychami. Co tu dużo opowiadać - dom jest naprawdę luksusowy. Pracownia posiada równiez projekt domu Joanna 2 w odbiciu lustrzanym.

Konstrukcja

Fundamentybetonowe ławy i ściany fundamentowe z bloczków betonowych
Ściany zewnętrzneściany murowane - pustaki porotherm 25 + styropian + tynk cienkowarstwowy + płytki klinierowe
StropTeriva
Elewacjetynk cienkowarstwowy na styropianie
Pokrycie dachudachówka ceramiczna

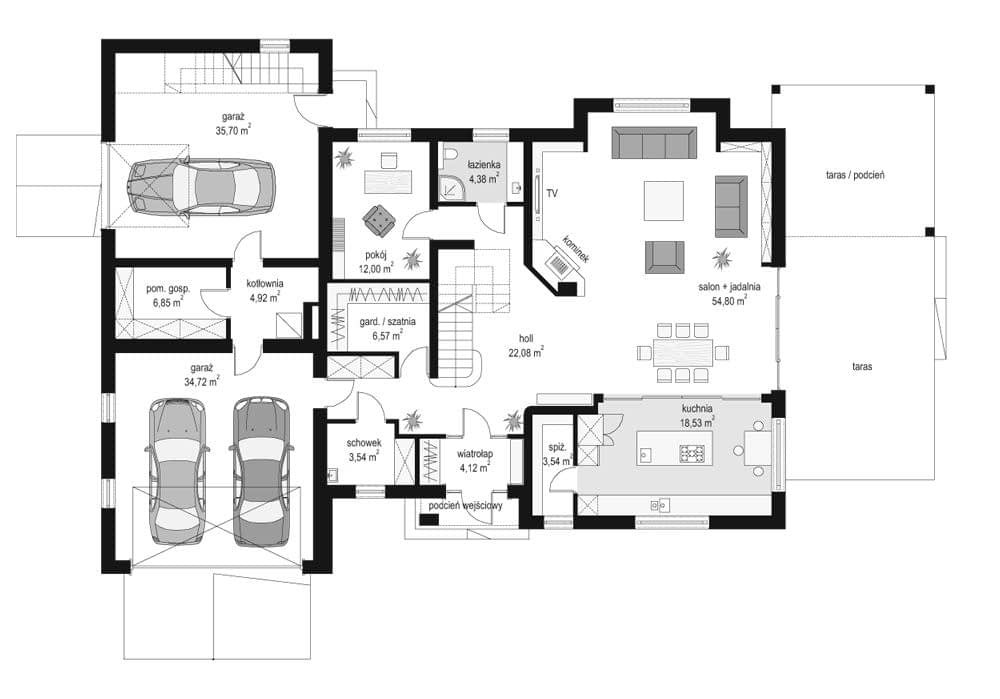

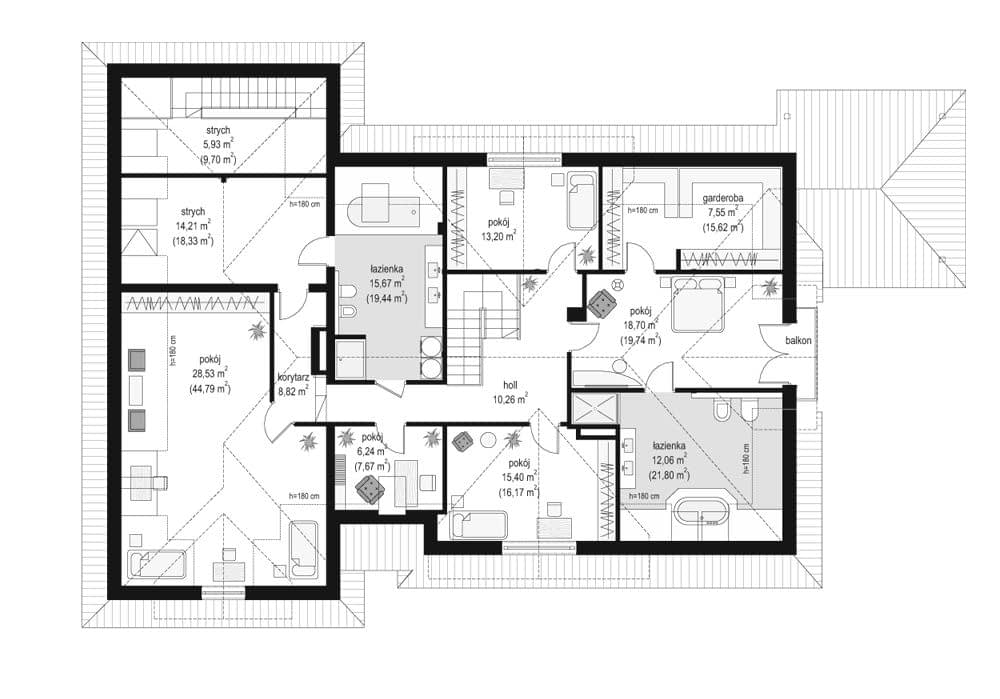

Rzuty

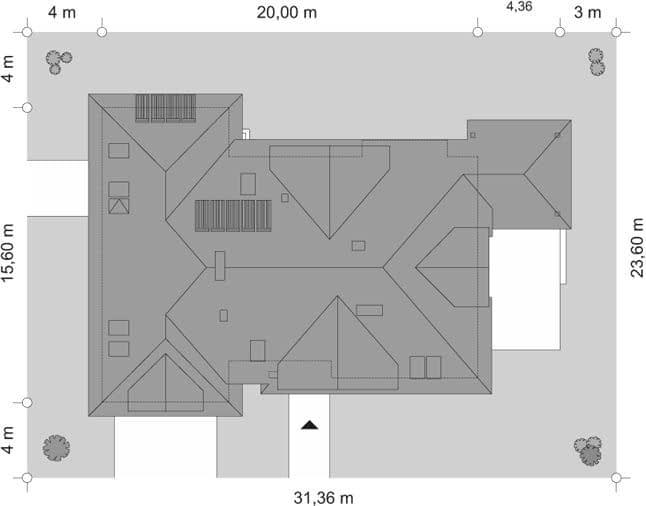

sytuacja

Dane techniczne

Powierzchnia użytkowa262.45 m²
Powierzchnia netto274.22 m²
Powierzchnia zabudowy259.39 m²
KominekTak
Liczba łazienek3
Liczba pokoi7
Powierzchnia dachu477.6 m²
Kubatura1230 m³
Długość domu15.6 m
Szerokość domu20 m
Wysokość domu9.03 m
Poddaszeużytkowe
Minimalne wymiary działki23.6 x 31.36m
GarażDwustanowiskowy
Rodzaj dachuWielospadowy
Kąt nach. dachu42°

Koszty budowy

Stan surowy376485 zł
Stan surowy zamknięty534558 zł
Koszt wykończenia537256 zł
Koszt instalacji118596 zł

Zawartość projektu

W komplecie nowej wersji dokumentacji projektowej znajdują się 3 egzemplarze projektu architektoniczno-budowlanego oraz 3 egzemplarze projektu technicznego

Projekt architektoniczno-budowlany zawierający:
-opis architektoniczny z elementami konstrukcji,
-część rysunkowa: rzut parteru, poddasza/piętra, rzut dachu w skali 1:100, przekroje skala 1:50,
elewacje skala 1:100.

Projekt techniczny zawierający:
-opis techniczny i konstrukcyjny (obliczenia statyczne - w zależności od projektu włączone w projekt lub stanowiące odrębną teczkę).

Część rysunkowa architektura i konstrukcja:
-rzuty fundamentów, parteru, poddasza, stropu, więźby, dachu / w skali 1:50,
-przekroje przez budynek / budynek skali 1:50,
-elewacje budynku / w skali 1:50 (*niektóre projekty posiadają rysunki w skali 1:100 lub 1:75),
-zestawienie stolarki budowlanej okiennej i drzwiowej,
-szczegóły konstrukcji i ewentualne szczegóły budowlane,

Część instalacyjna:
-część opisowa do projektów instalacji elektrycznych, wodno-kanalizacyjnych, grzewczych, gazowych (jeśli występują).

Część rysunkowa do projektów instalacji:
-schematy instalacji elektrycznych, schemat rozdzielni, plan instalacji odgromowej,
-schematy instalacji wodno-kanalizacyjnej i ciepłej wody,
-schematy instalacji grzewczych,
-schemat instalacji gazowej (jeśli występują).

Do projektu dołączane jest zestawienie materiałowe, z wykazem elementów drewnianych oraz stali budowlanej.
Do projektu dołączone są kopie uprawnień wszystkich projektantów, oraz aktualne zaświadczenia o przynależności do izb zawodowych.
Projekt zawiera oświadczenie projektantów o poprawności projektu w świetle Prawa Budowlanego, a także zawiera informację dotyczącą bezpieczeństwa i ochrony zdrowia ( BIOZ).
Do projektu dołączona jest także zgoda na zmiany adaptacyjne. Zgoda dołączana jest do każdego projektu bezpłatnie. Na Państwa życzenie zakres zgody na zmiany możemy dowolnie rozszerzyć.

Pracownia zezwala na następujące zmiany i odstępstwa od projektu architektoniczno-budowlanego w trakcie jego przystosowywania do lokalizacji:

Zmianę obrysu zewnętrznego ścian zewnętrznych.
Zmianę obrysu wewnętrznego ścian zewnętrznych.
Zmianę układu ścian wewnętrznych działowych.
Zmianę funkcji, ilości i usytuowania poszczególnych pomieszczeń na dowolnej kondygnacji w projekcie.
Zmianę ukształtowania, ilości i kąta nachylenia połaci dachowych.
Zmianę ilości, umiejscowienia i wielkości otworów okiennych i drzwiowych.
Zmianę rodzaju materiału i technologii wykonania ścian zewnętrznych oraz wewnętrznych oraz ścian fundamentowych.
Zmianę rodzaju i technologii wykonania stropów nad dowolną kondygnacją.
Zmianę umiejscowienia, kształtu i materiału wykonania schodów w budynku.
Zmianę wielkości, kształtu i materiałów, bądź likwidacja: tarasów, podestów i balkonów.
Likwidację lub dodanie dowolnej ilości:
