Julek z garażem

3 430 zł

Projekt domu Julek z garażem

Autor projektu:HB Studio Pracownia Projektowa
Gratis do projektów: zestaw umów, zgoda na zmiany w projekcie. Darmowa dostawa za 0 zł.
3 800 zł3 430 zł

Promocja ważna do

05-12-2022

Zadaj pytanie
  • Typ projektuWolnostojący
  • StylTradycyjny
  • Powierzchnia użytkowa80.6 m²
  • KondygnacjeParterowy
  • GarażJednostanowiskowy
  • DachWielospadowy
  • Odbicie lustrzaneTak
  • Czas realizacjido 10 dni roboczych
  • Zobacz więcej >

Zadzwoń do konsultanta

Godziny pracy: Pon. - Pt.8:00 - 16:00

Opis

Zgodność z WT 2021 i Eurokodami

Ze względu na dostosowywanie projektu do standardu WT 2021, czas realizacji może się różnić od standardowego.

Skontaktuj się z nami aby poznać szczegóły dotyczące wybranego projektu.

Opis projektu

Mały parterowy niepodpiwniczony domek, o prostej bryle. Strefa dzienna to przestrzeń gdzie kuchnia połączona jest z jadalnią i pokojem dziennym, w której  będziemy spędzać większość czasu. Dwie sypialnie przedzielone łazienką są miejscem odpoczynku gospodarzy domu. Dostępna wersja bez garażu i w lustrzanym odbiciu


Konstrukcja

Technologia:

  • fundamenty: beton zbrojony
  • ściany zewnętrzne:  dwuwarstwowe, beton komórkowy  + ocieplenie
  • ściany wewnętrzne: beton komórkowy
  • strop: drewniany lub gęstożebrowy
  • elewacje: tynk
  • dach: dachówka cementowa, ceramiczna.

Rzuty

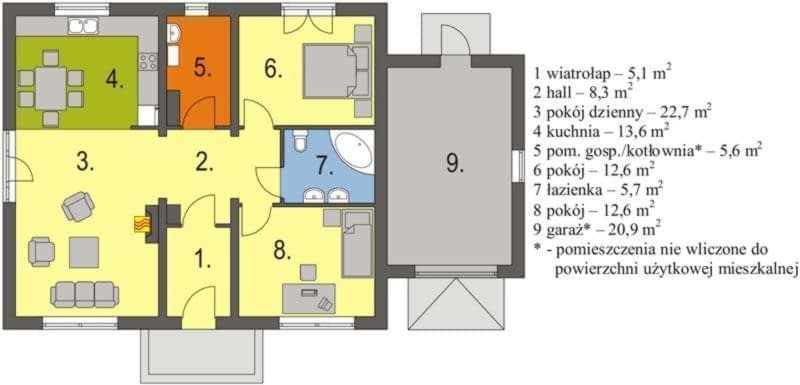

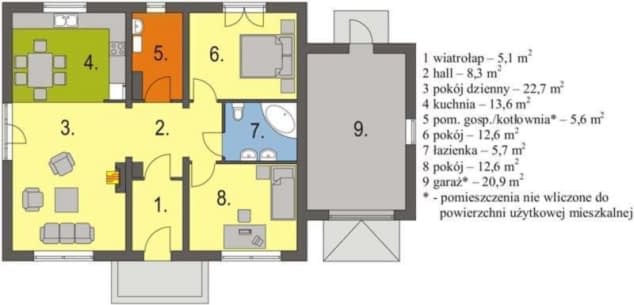

Rzut parteru

Rzut projektu Julek z garażem - Rzut parteru

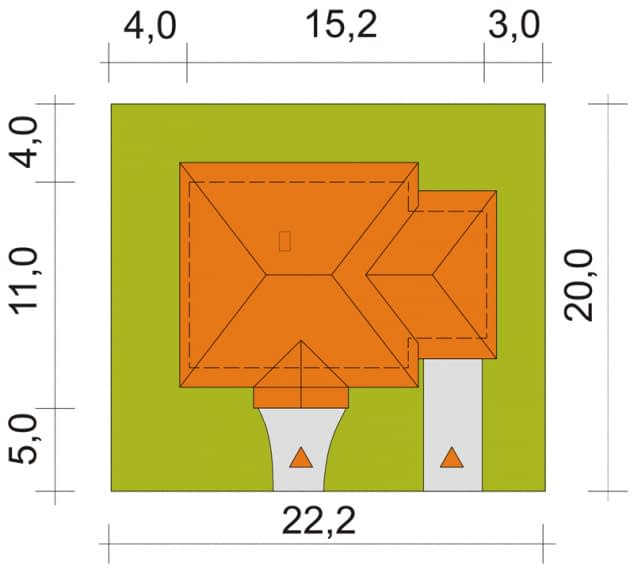

Usytuowanie na działce

Rzut projektu Julek z garażem - Usytuowanie na działce

Dane techniczne

  • Powierzchnia użytkowa80.6 m²
  • Powierzchnia zabudowy137.9 m²
  • Liczba łazienek1
  • Liczba pokoi2
  • Kubatura225 m³
  • Wysokość domu6.3 m
  • Minimalne wymiary działki20 x 22.2m
  • GarażJednostanowiskowy
  • Rodzaj dachuWielospadowy

Instalacja grzewcza

  • Instalacja opcjonalna

Zawartość projektu

Kompletna dokumentacja składa się z projektu pełnobranżowego, w skład którego wchodzi:

  • część architektoniczna wraz z rysunkami elewacji, rzutami kondygnacji, rzutami dachu i więźby dachowej, przekrojami, zestawieniem stolarki okiennej i drzwiowej oraz opisem;
  • część konstrukcyjna z wynikami obliczeń statyczno-wytrzymałościowych, z rzutami fundamentów, stropów oraz opisem,
  • część instalacyjna tj. instalacje wewnętrzne: elektryczne, gazowe, c.o. oraz wodno-kanalizacyjne.

Projektant, który dokonuje adaptacji projektu może bez zgody autora wprowadzić następujące zmienić w projekcie:

  • wymiary fundamentów wynikające z dostosowania obiektu do warunków gruntowych;
  • wymiary przekrojów lub rozstawu elementów więźby dachowej wynikające z dostosowania;
  • budynku do strefy śniegowej i wiatrowej;
  • rodzaj stropów z zachowaniem układu konstrukcji;
  • warstwy ścian zewnętrznych, przy zachowaniu dopuszczalnego współczynnika;
  • przenikalności cieplnej i obowiązujących norm budowlanych;
  • kąt nachylenia dachu do 5 stopni (należy zwrócić uwagę na nośność elementów więźby dachowej);
  • instalacje wodno-kanalizacyjną, gazową, CO, elektryczną - przy zachowaniu obowiązujących norm;
  • materiały wykończeniowe: posadzki, tynki, dachówki, izolacje cieplne i przeciwwilgociowe, przy zachowaniu niezbędnych parametrów wytrzymałości (szczególnie dla zmiany pokrycia dachowego) oraz parametrów przenikania ciepła;
  • kolorystykę elewacji, detale dekoracyjne, kształt tarasów i podjazdów;
  • lokalizację, ilość i kształt okien oraz drzwi, również drzwi garażowych;
  • rozwiązania funkcjonalne wewnątrz budynku;
  • przesunąć lub zlikwidować ściany działowe;
  • wprowadzić częściowe lub całkowite podpiwniczenie budynku - przy zachowaniu poziomu posadzki parteru na wysokości nie przekraczającej 50 cm ponad poziom terenu projektowanego.

Zgoda na inne zmiany, które nie zostały wymienione wyżej może zostać wydana na indywidualne życzenie inwestora lub osoby dokonującej adaptacji projektu. Wszystkie wprowadzone zmiany, powinny być naniesione w dokumentacji projektowej trwałą techniką graficzną w kolorze czerwonym lub dołączone jako aneks do projektu oraz podpisane przez osobę uprawnioną, dokonującą adaptacji.

Dodatki

Bezpłatne dodatki

Gratis

Zestaw umów

Gratis

Zmiany w projekcie

Gratis

Tablica budowy

Gratis

Dziennik budowy

Płatne dodatki

Projekt Instalacji solarnej

360 zł

Projekt pompy ciepła

520 zł

Projekt wentylacji mechanicznej

800 zł

Kosztorys

360 zł
