Projekt domu Julka 4

Opis projektu

Julka 4 to węższa i prostsza wersja projektu Julka: dom z poddaszem użytkowym o powierzchni 139,29 m², z garażem jednostanowiskowym i dachami dwuspadowymi nad częścią mieszkalną i garażem. Sprawdzi się na działkach, gdzie przepisy wymagają dachów dwuspadowych, i na parcelach o szerokości od 21,51 m.

Prostsza bryła, ten sam urok

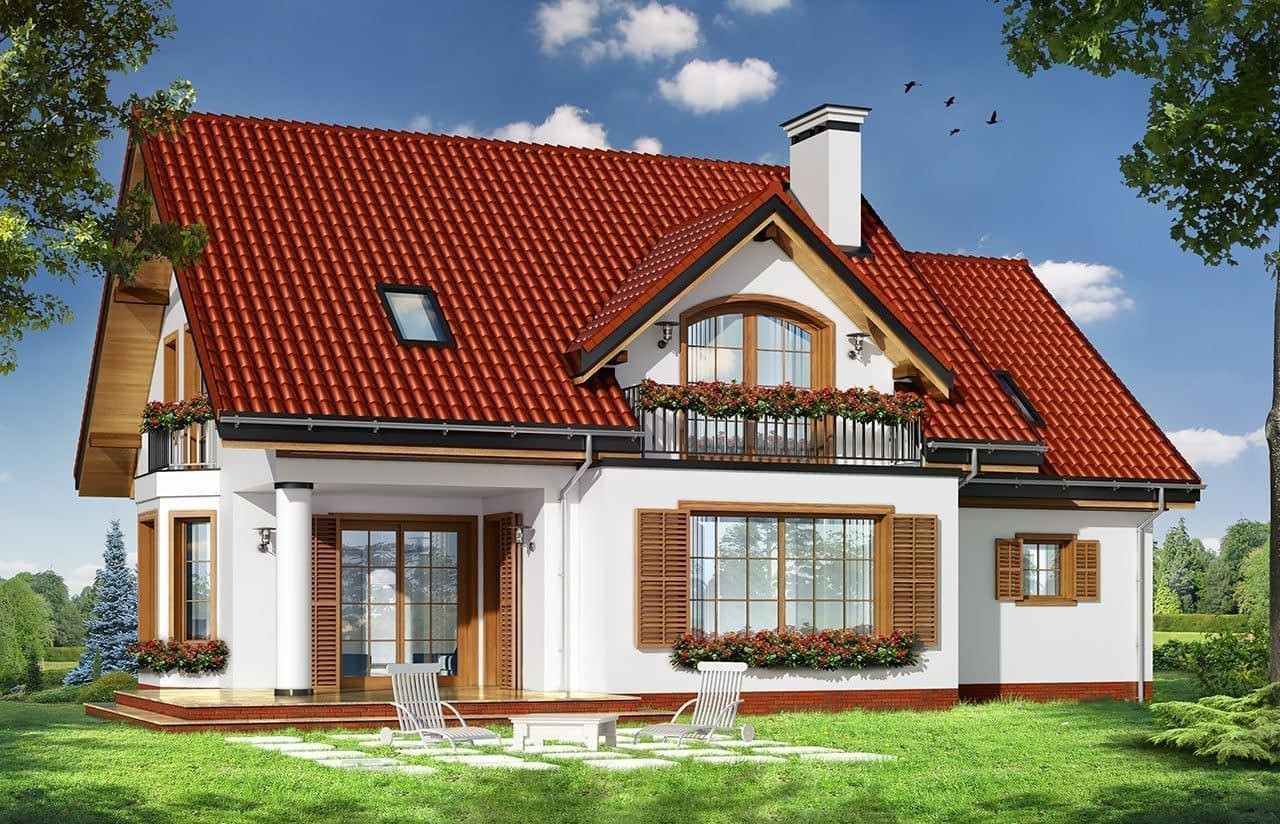

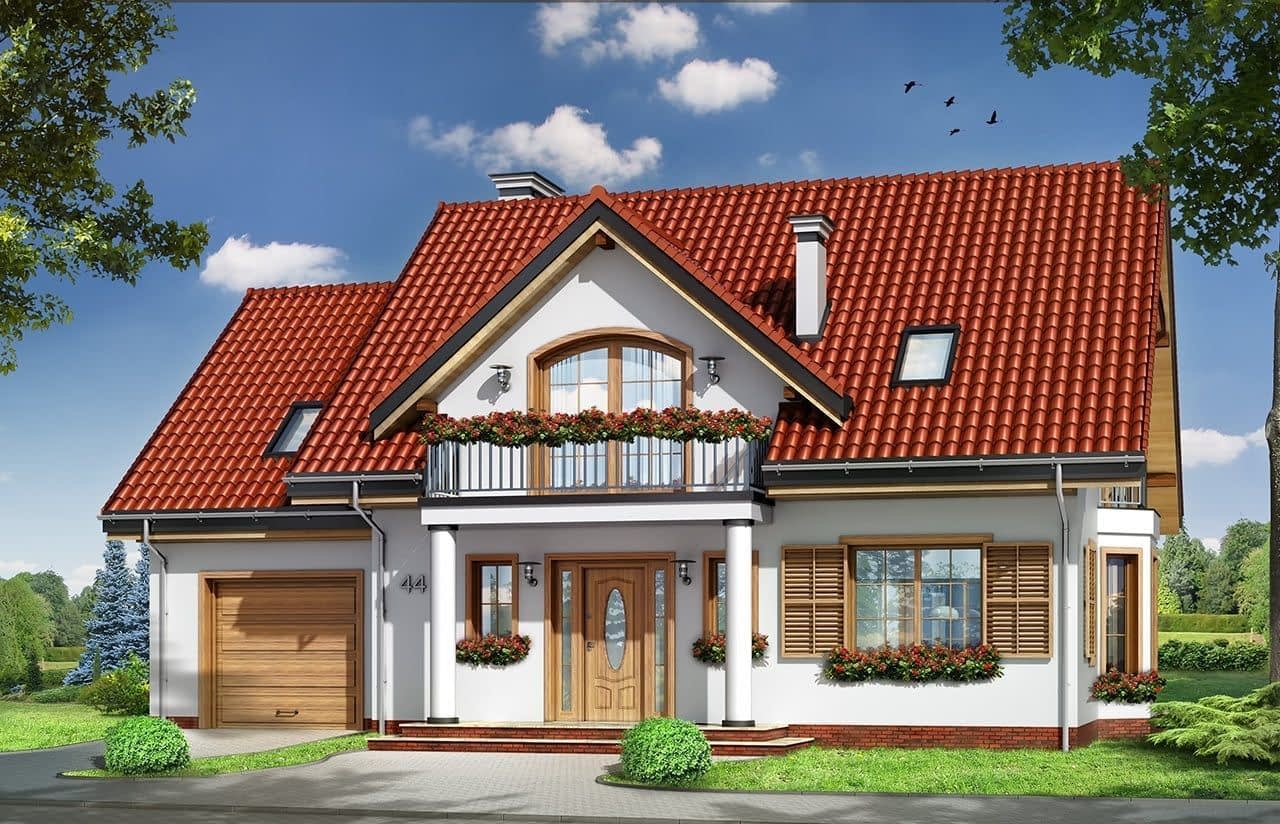

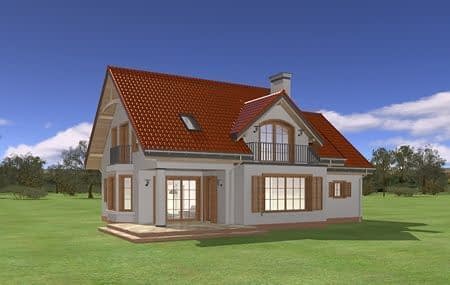

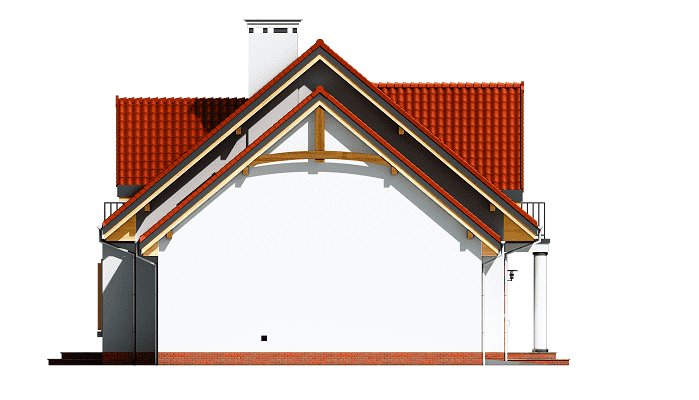

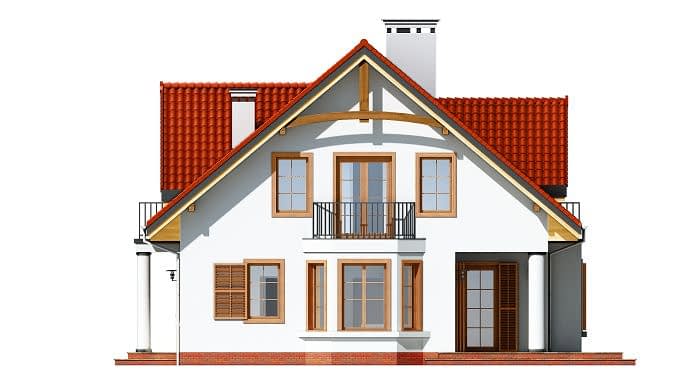

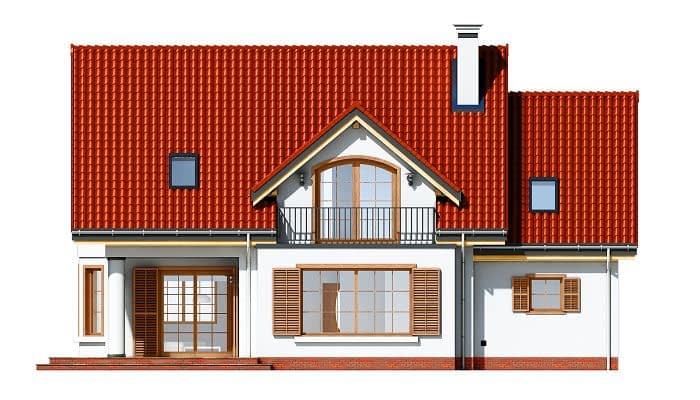

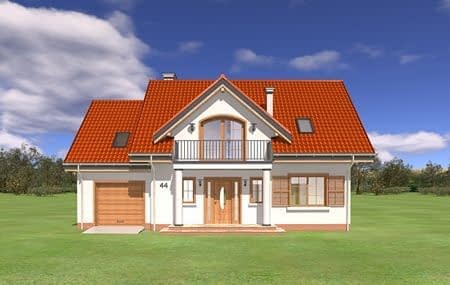

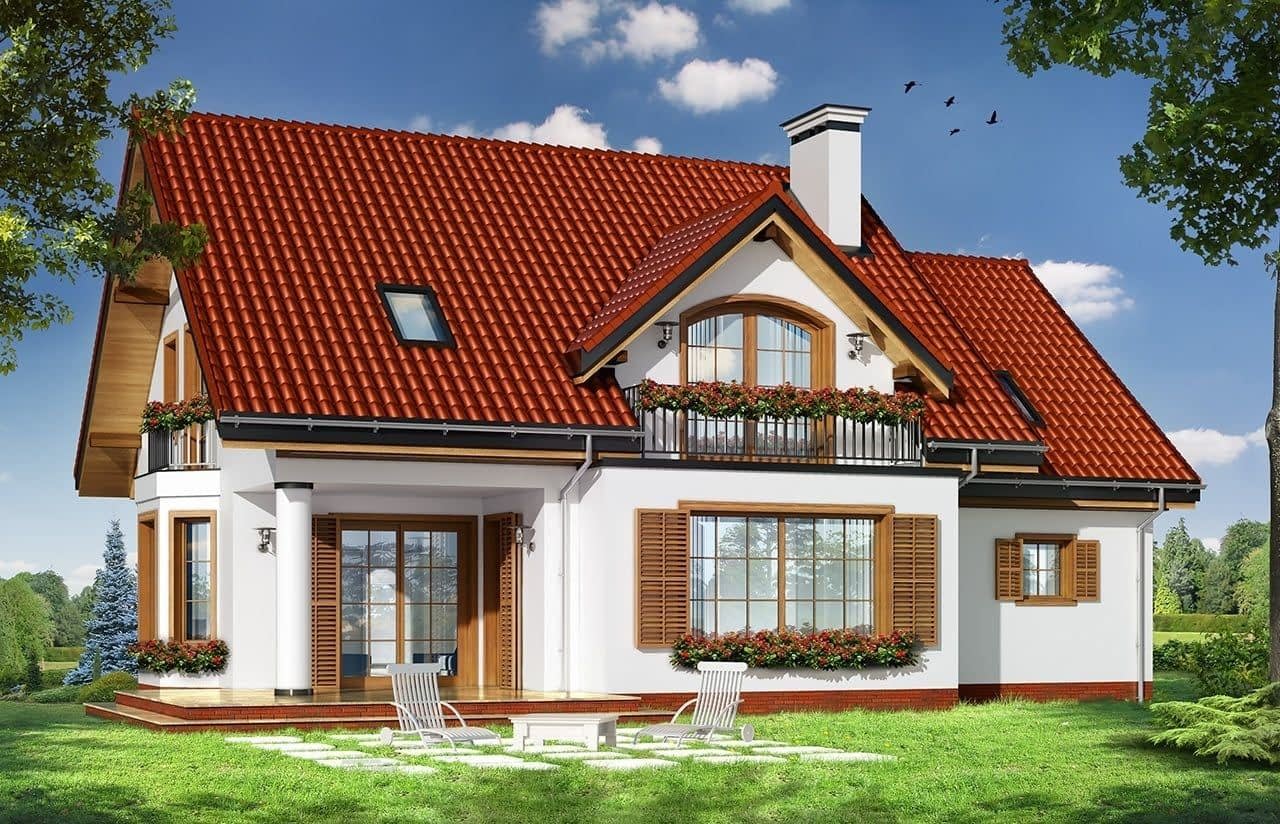

Boczne szczyty zyskały dodatkowe okna i balkonik nad wykuszem jadalni, a frontowa i tylna lukarna z balkonami ozdabiają elewacje. Wbudowany podcień ogrodowy pozwala korzystać z tarasu i w słońcu, i w deszczu.

Większe pokoje na poddaszu

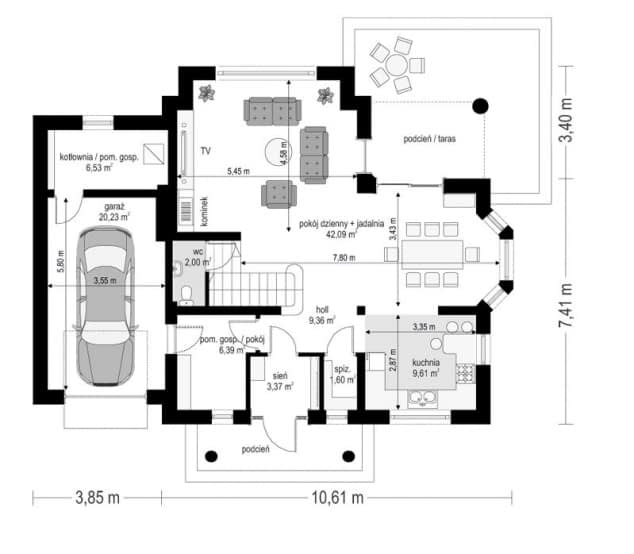

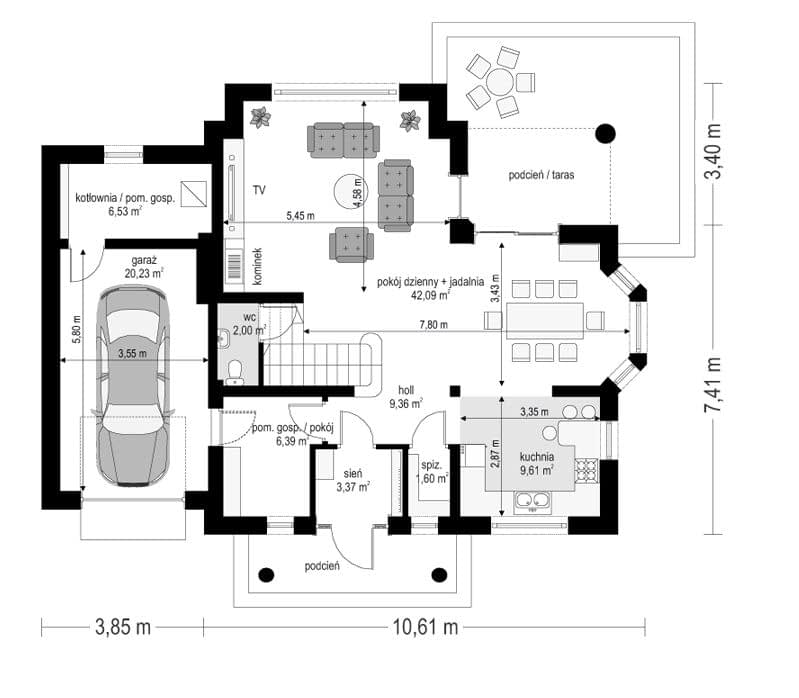

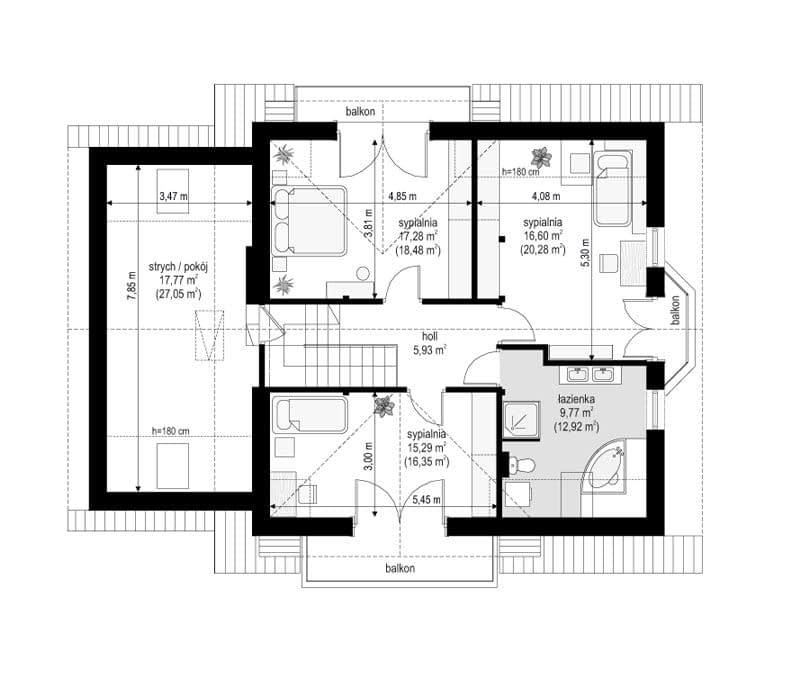

Dzięki dwuspadowemu dachowi część skosów zniknęła, więc sypialnie i łazienka na górze mogą być nieco większe. Na parterze jest salon z kominkiem, jadalnia, hol z eksponowanymi schodami i częściowo otwarta kuchnia. Strych nad garażem ma 17,77 m².

• wymiary budynku: 14,51 × 10,81 m

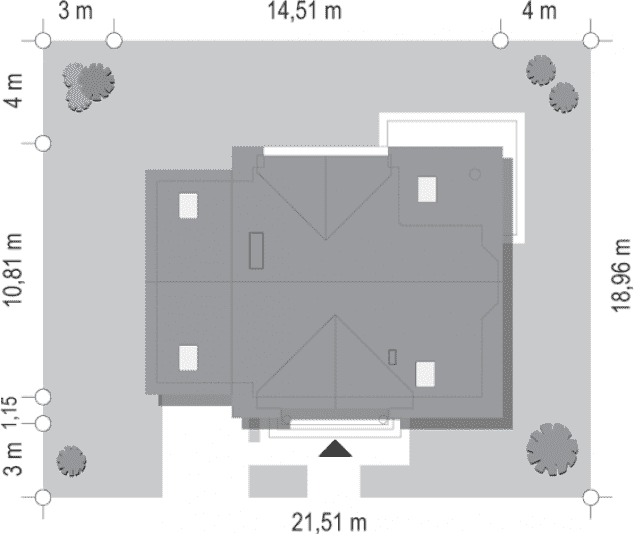

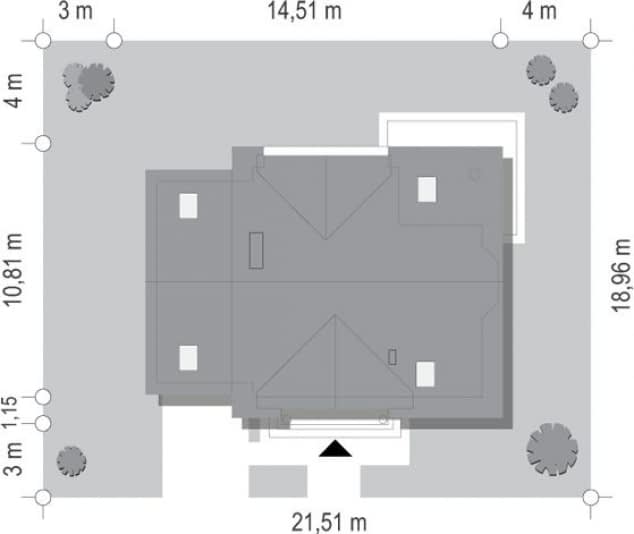

• minimalna działka: 21,51 × 18,96 m
• dach dwuspadowy 40°, wysokość 8,39 m
• garaż: 20,23 m²
• kubatura: 691 m³

Szukasz zgrabnego domu z dachem dwuspadowym na węższą działkę? Zamów projekt domu Julka 4 na wbudowie.pl – także w odbiciu lustrzanym.

Konstrukcja

Fundamenty: betonowe ławy i ściany fundamentowe z bloczków betonowych

Ściany zewnętrzne: ściany murowane - pustaki porotherm 25 + styropian + tynk cienkowarstwowy

Strop: Teriva

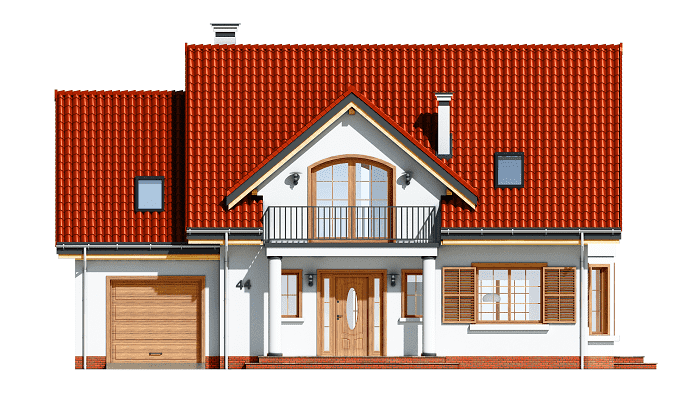

Elewacje: tynk cienkowarstwowy na styropianie

Pokrycie dachu: dachówka

W komplecie nowej wersji dokumentacji projektowej znajdują się 3 egzemplarze projektu architektoniczno-budowlanego oraz 3 egzemplarze projektu technicznego

Projekt architektoniczno-budowlany zawierający:
-opis architektoniczny z elementami konstrukcji,
-część rysunkowa: rzut parteru, poddasza/piętra, rzut dachu w skali 1:100, przekroje skala 1:50,
elewacje skala 1:100.

Projekt techniczny zawierający:
-opis techniczny i konstrukcyjny (obliczenia statyczne - w zależności od projektu włączone w projekt lub stanowiące odrębną teczkę).

Część rysunkowa architektura i konstrukcja:
-rzuty fundamentów, parteru, poddasza, stropu, więźby, dachu / w skali 1:50,
-przekroje przez budynek / budynek skali 1:50,
-elewacje budynku / w skali 1:50 (*niektóre projekty posiadają rysunki w skali 1:100 lub 1:75),
-zestawienie stolarki budowlanej okiennej i drzwiowej,
-szczegóły konstrukcji i ewentualne szczegóły budowlane,

Część instalacyjna:
-część opisowa do projektów instalacji elektrycznych, wodno-kanalizacyjnych, grzewczych, gazowych (jeśli występują).

Część rysunkowa do projektów instalacji:
-schematy instalacji elektrycznych, schemat rozdzielni, plan instalacji odgromowej,
-schematy instalacji wodno-kanalizacyjnej i ciepłej wody,
-schematy instalacji grzewczych,
-schemat instalacji gazowej (jeśli występują).

Do projektu dołączane jest zestawienie materiałowe, z wykazem elementów drewnianych oraz stali budowlanej.
Do projektu dołączone są kopie uprawnień wszystkich projektantów, oraz aktualne zaświadczenia o przynależności do izb zawodowych.
Projekt zawiera oświadczenie projektantów o poprawności projektu w świetle Prawa Budowlanego, a także zawiera informację dotyczącą bezpieczeństwa i ochrony zdrowia ( BIOZ).
Do projektu dołączona jest także zgoda na zmiany adaptacyjne. Zgoda dołączana jest do każdego projektu bezpłatnie. Na Państwa życzenie zakres zgody na zmiany możemy dowolnie rozszerzyć.

Pracownia zezwala na następujące zmiany i odstępstwa od projektu architektoniczno-budowlanego w trakcie jego przystosowywania do lokalizacji:

• Zmianę obrysu zewnętrznego ścian zewnętrznych.
• Zmianę obrysu wewnętrznego ścian zewnętrznych.
• Zmianę układu ścian wewnętrznych działowych.
• Zmianę funkcji, ilości i usytuowania poszczególnych pomieszczeń na dowolnej kondygnacji w projekcie.
• Zmianę ukształtowania, ilości i kąta nachylenia połaci dachowych.
• Zmianę ilości, umiejscowienia i wielkości otworów okiennych i drzwiowych.
• Zmianę rodzaju materiału i technologii wykonania ścian zewnętrznych oraz wewnętrznych oraz ścian fundamentowych.
• Zmianę rodzaju i technologii wykonania stropów nad dowolną kondygnacją.
• Zmianę umiejscowienia, kształtu i materiału wykonania schodów w budynku.
• Zmianę wielkości, kształtu i materiałów, bądź likwidacja: tarasów, podestów i balkonów.
• Likwidację lub dodanie dowolnej ilości:
• lukarn,
• wykuszy,
• podcieni,
• balkonów,
• loggii,
• kolumn,
• pilastrów,
• ganków,
• werand.
• Zmianę materiałów wykończeniowych, instalacyjnych, izolacyjnych.
• Zmianę rodzaju pokrycia dachowego.
• Doprojektowanie bądź likwidacja podpiwniczenia - częściowego lub całkowitego.
