- Typ projektuWolnostojący
- Powierzchnia użytkowa67.4 m²
- Kondygnacje
- GarażBez garażu
- DachDwuspadowy
- Kąt nach. dachu45°
- Odbicie lustrzaneTak
- Czas realizacjimax. czas realizacji 10 dni Zobacz więcej >
Opis
Zgodność z WT 2021 i Eurokodami
Ze względu na dostosowywanie projektu do standardu WT 2021, czas realizacji może się różnić od standardowego.
Skontaktuj się z nami aby poznać szczegóły dotyczące wybranego projektu.
Opis projektu
Mały, urokliwy domek dla 3-4 osobowej rodziny. Może z powodzeniem pełnić rolę domu całorocznego jak i letniskowego. Na niewielkiej powierzchni mieści, w bardzo funkcjonalnym układzie, wszystkie potrzebne pomieszczenia. Wiatrołąp posiada miejsce na szafę wnękową oraz możliwość wykorzystania miejsca pod niższym biegiem schodów np. na szuflady. Pom. gospodarcze pomieści piec gazowy oraz niezbędne w każdym domu sprzęty i urządzenia. Strefę ogólnodostępną parteru zaprojektowano w taki sposób, aby uzyskać jak najwiekszą przestrzeń, z tego powodu zaproponowano otwartą kuchnię i jednoprzestrzenny salon z jadalnią, a także zadbano o to, aby dostępny z salonu dodatkowy pokój, był wydzielony jedynie za pomocą ścianki działowej, prostej do likwidacji. Na poddaszu zaprojektowano dwie sypialnie: jedną niewielką ale ustawną, drugą większą z wewnętrzną garderobą oraz dość dużą łazienkę. W wersji z garażem poddasze powiększono o jeszcze jedną sypialnię.
Konstrukcja
fundamenty: betonowe
ściany zewnętrzne: porotherm+styropian termo organika
rodzaj stropu: teriva i
elewacje: tynk strukturalny
pokrycie dachu: dachówka cem. lub cer.
Rzuty

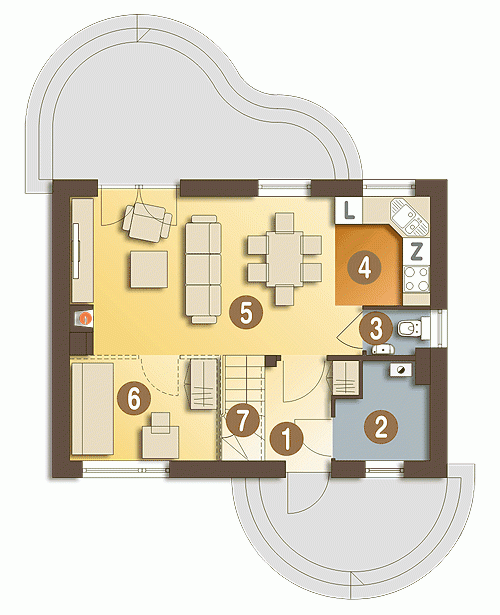

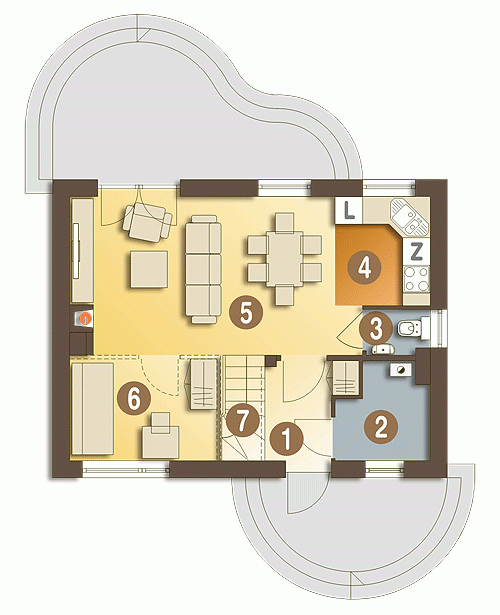

Parter
- m²
- 1. Wiatrołap3.4
- 2. Pom. gosp.*3.7
- 3. WC1.3
- 4. Kuchnia4.8
- 5. Salon20.2
- 6. Pokój6.1
- 7. Schody3

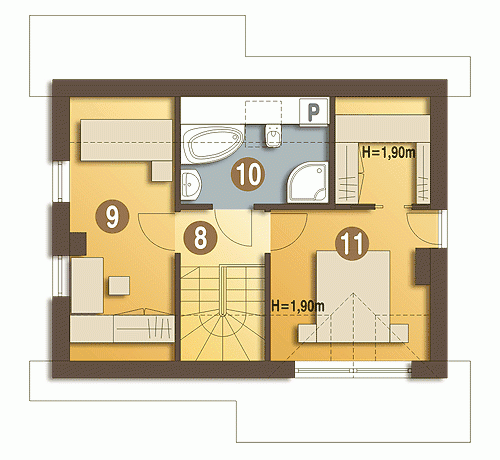

Piętro
- m²
- 8. Przedpokój2.3
- 9. Sypialnia9
- 10. Łazienka4.8
- 11. Sypialnia z garderobą12.3
Przekrój
- m
- Wysokość parteru2.7
- Wysokość poddasza2.5

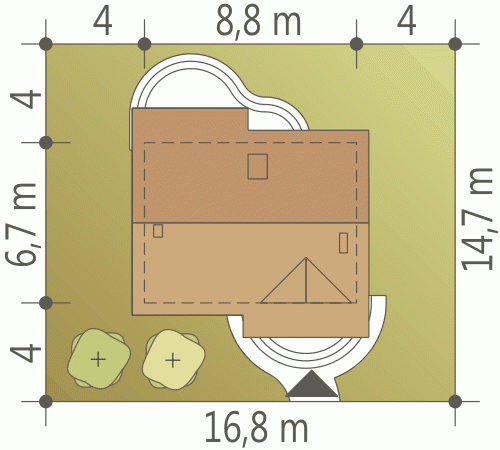

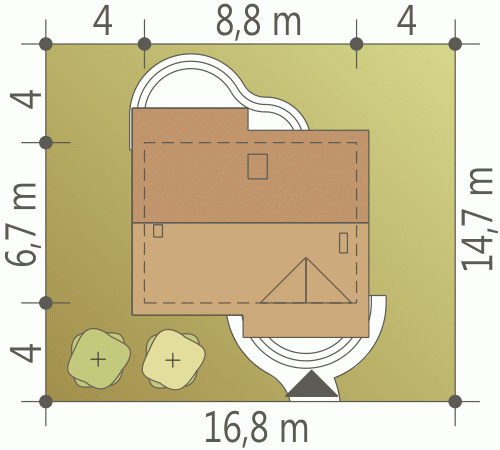

Usytuowanie na działce
Elewacja
Elewacja
Elewacja
Elewacja
Dane techniczne
- Powierzchnia użytkowa67.4 m²
- Powierzchnia zabudowy58.8 m²
- KominekTak
- Liczba łazienek1
- Liczba pokoi4
- Powierzchnia dachu115 m²
- Kubatura224 m³
- Długość domu6.7 m
- Szerokość domu8.8 m
- Wysokość domu8 m
- Minimalne wymiary działki14.7 x 16.8m
- GarażBez garażu
- Rodzaj dachuDwuspadowy
- Kąt nach. dachu45°
Instalacja grzewcza
- Instalacja grzewczaGaz
Zawartość projektu
Zgodnie ze znowelizowaną Ustawą Prawo Budowlane art.34 ust.3, na projekt budowlany składają się trzy części:
- projekt zagospodarowania działki lub terenu
- projekt architektoniczno-budowlany
- projekt techniczny
Nasze projekty oferujemy w 3 egzemplarzach, zawierających projekt architektoniczno-budowlany i projekt techniczny. Projekt zagospodarowania działki lub terenu nie wchodzi w skład projektu oferowanego do sprzedaży. Projekt ten należy zlecić we własnym zakresie lokalnemu projektantowi, który opracuje go na podstawie danych zawartych w projekcie architektoniczno-budowlanym i technicznym, po dostosowaniu projektu do warunków lokalnych i wymagań inwestora.
UWAGA: wszystkie egzemplarze projektu zabezpieczone są hologramami, w części rysunkowej posiadają nadruki zabezpieczające w kolorze zielonym.
Wyrażamy zgodę na wszelkie zmiany zgodne z obowiązującymi przepisami pod warunkiem wprowadzenia ich przez uprawnioną osobę.
Wszystkie zmiany wymienione powyżej powinny być naniesione na oryginał projektu katalogowego trwałą techniką graficzną w kolorze czerwonym lub dołączone jako aneks i podpisane przez osobę uprawnioną dokonująca adaptacji.
**ważne informacje
Cena za dodatkowy egzemplarz projektu jest zależna od nazwy projektu!
Dodatki
Bezpłatne dodatki
GratisZestaw umów
GratisZmiany w projekcie
GratisTablica budowy
GratisDziennik budowy
Płatne dodatki
Kosztorys - stan wykończony
390 zł
Projekt wentylacji mechanicznej
1 000 zł
