Projekt domu Kasjopea 8

Dodaj do schowka

Gratis do projektów: zestaw umów, zgoda na zmiany w projekcie. Darmowa dostawa za 0 zł.

6 230 zł

Zadaj pytanie

Typ projektuWolnostojący
StylNowoczesny
Powierzchnia użytkowa153.75 m²
KondygnacjePiętrowy
GarażJednostanowiskowy
DachWielospadowy
Kąt nach. dachu30°
Odbicie lustrzaneNie
Czas realizacjimax. czas realizacji 10 dni

Zobacz więcej >

Zadzwoń do konsultanta

502 503 202

Godziny pracy: Pon. - Pt.8:00 - 16:00

Opis

Zgodność z WT 2021 i Eurokodami

Ze względu na dostosowywanie projektu do standardu WT 2021, czas realizacji może się różnić od standardowego.

Skontaktuj się z nami aby poznać szczegóły dotyczące wybranego projektu.

502 503 202

sklep@wbudowie.pl

Zapytaj o termin realizacji

Opis projektu

Projekt domu Kasjopea 8 jest kolejną wersją z popularnej serii domów „Kasjopea”. Jest on odświeżoną wersją bazowego projektu z tej kolekcji, do którego wprowadzono szereg modyfikacji - przede wszystkim dach o wyższym kącie nachylenia. Kasjopea 8 to projekt budynku piętrowego, dla 4-5 osobowej rodziny. Prostokątna bryła przykryta jest czterospadowym dachem. W główną bryłę wbudowany jest jednostanowiskowy garaż. Nowoczesna architektura łączy się tutaj z funkcjonalnie zaprojektowanym wnętrzem. Elewacje domu ozdobione są okładzinami z kamienia ( lub boniowaniami tynku ), oraz z drewna. Podział ścian na poziome pasy, dodatkowa frontowa loggia, oraz balkon od strony ogrodowej urozmaicają bryłę. Wnętrze domu podzielono na część dzienną i gospodarczo-garażową na parterze, oraz sypialnie na piętrze. Parter to jednoprzestrzenne wnętrze salonu, jadalni i holu. Z pokoju dziennego mamy piękne przeszklenie, otwierające wnętrze na ogród i częściowo zadaszony podcieniem taras. Półotwarta kuchnia ze spiżarnią umieszczona jest niedaleko wejścia i garażu. Z garażu dostępnego z przedsionka dostajemy się do kotłowni domu. Piętro to aż cztery sypialnie i dwie łazienki. Sypialnie dzieci mają wbudowane szafy, natomiast sypialnia rodziców to osoby apartament z własną łazienką, garderobą i zadaszonym balkonem. Dom ma dość prostą konstrukcję, jest bardzo dobrze ocieplony. Będzie łatwy w budowie i niedrogi w późniejszej eksploatacji. Kasjopeę 8 można łatwo dostosować do standardu NF40. Zapraszamy.

Konstrukcja

Fundamentybetonowe ławy i ściany fundamentowe z bloczków betonowych
Ściany zewnętrzneściany murowane - pustaki porotherm 25 + styropian + tynk cienkowarstwowy
StropTeriva
Elewacjetynk cienkowarstwowy na styropianie
Pokrycie dachudachówka ceramiczna

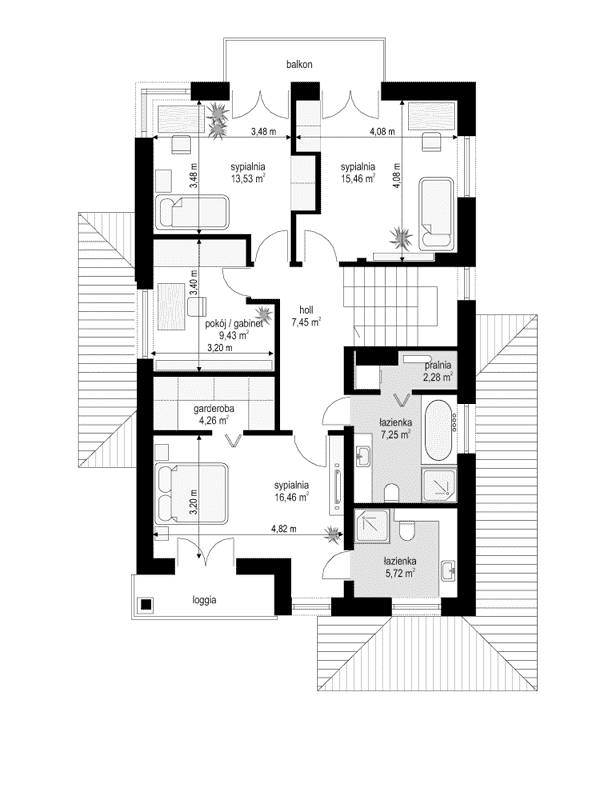

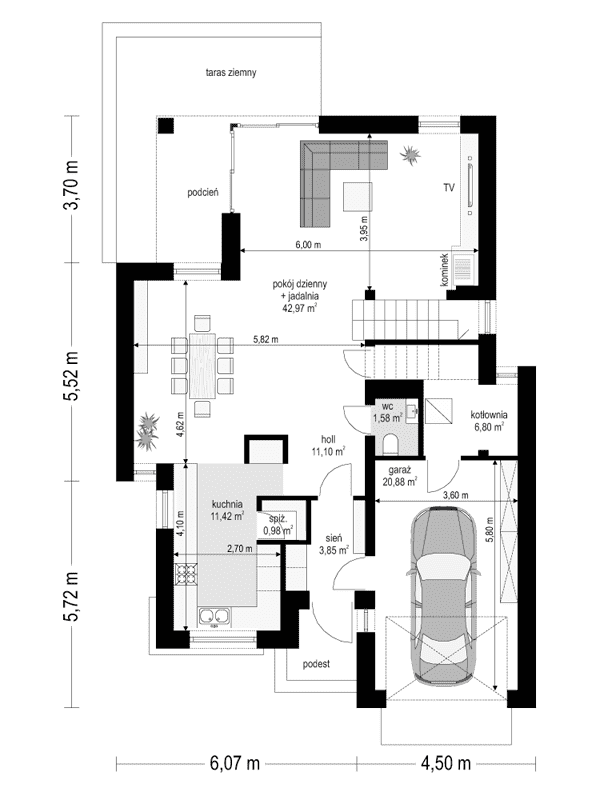

Rzuty

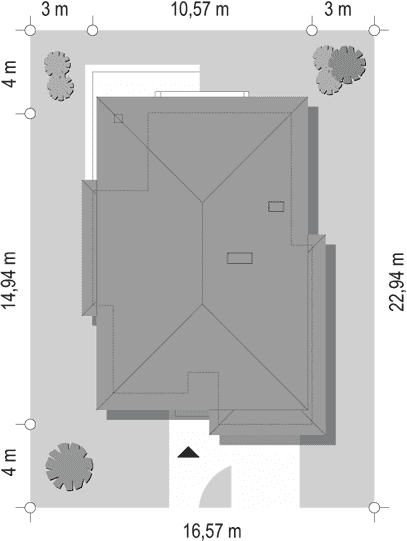

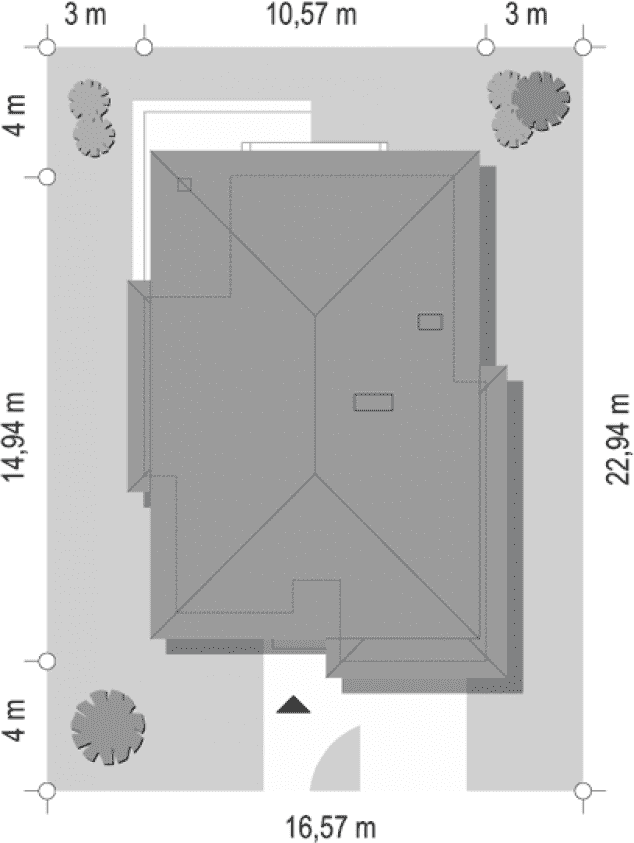

sytuacja

Dane techniczne

Powierzchnia użytkowa153.75 m²
Powierzchnia netto160.55 m²
Powierzchnia zabudowy126.9 m²
KominekTak
Liczba łazienek3
Liczba pokoi5
Powierzchnia dachu238.16 m²
Kubatura762 m³
Długość domu14.94 m
Szerokość domu10.57 m
Wysokość domu8.94 m
Minimalne wymiary działki22.94 x 16.57m
GarażJednostanowiskowy
Rodzaj dachuWielospadowy
Kąt nach. dachu30°

Koszty budowy

Stan surowy180771 zł
Stan surowy zamknięty270866 zł
Koszt wykończenia311068 zł
Koszt instalacji94229 zł

Zawartość projektu

W komplecie nowej wersji dokumentacji projektowej znajdują się 3 egzemplarze projektu architektoniczno-budowlanego oraz 3 egzemplarze projektu technicznego

Projekt architektoniczno-budowlany zawierający:
-opis architektoniczny z elementami konstrukcji,
-część rysunkowa: rzut parteru, poddasza/piętra, rzut dachu w skali 1:100, przekroje skala 1:50,
elewacje skala 1:100.

Projekt techniczny zawierający:
-opis techniczny i konstrukcyjny (obliczenia statyczne - w zależności od projektu włączone w projekt lub stanowiące odrębną teczkę).

Część rysunkowa architektura i konstrukcja:
-rzuty fundamentów, parteru, poddasza, stropu, więźby, dachu / w skali 1:50,
-przekroje przez budynek / budynek skali 1:50,
-elewacje budynku / w skali 1:50 (*niektóre projekty posiadają rysunki w skali 1:100 lub 1:75),
-zestawienie stolarki budowlanej okiennej i drzwiowej,
-szczegóły konstrukcji i ewentualne szczegóły budowlane,

Część instalacyjna:
-część opisowa do projektów instalacji elektrycznych, wodno-kanalizacyjnych, grzewczych, gazowych (jeśli występują).

Część rysunkowa do projektów instalacji:
-schematy instalacji elektrycznych, schemat rozdzielni, plan instalacji odgromowej,
-schematy instalacji wodno-kanalizacyjnej i ciepłej wody,
-schematy instalacji grzewczych,
-schemat instalacji gazowej (jeśli występują).

Do projektu dołączane jest zestawienie materiałowe, z wykazem elementów drewnianych oraz stali budowlanej.
Do projektu dołączone są kopie uprawnień wszystkich projektantów, oraz aktualne zaświadczenia o przynależności do izb zawodowych.
Projekt zawiera oświadczenie projektantów o poprawności projektu w świetle Prawa Budowlanego, a także zawiera informację dotyczącą bezpieczeństwa i ochrony zdrowia ( BIOZ).
Do projektu dołączona jest także zgoda na zmiany adaptacyjne. Zgoda dołączana jest do każdego projektu bezpłatnie. Na Państwa życzenie zakres zgody na zmiany możemy dowolnie rozszerzyć.

Pracownia zezwala na następujące zmiany i odstępstwa od projektu architektoniczno-budowlanego w trakcie jego przystosowywania do lokalizacji:

Zmianę obrysu zewnętrznego ścian zewnętrznych.
Zmianę obrysu wewnętrznego ścian zewnętrznych.
Zmianę układu ścian wewnętrznych działowych.
Zmianę funkcji, ilości i usytuowania poszczególnych pomieszczeń na dowolnej kondygnacji w projekcie.
Zmianę ukształtowania, ilości i kąta nachylenia połaci dachowych.
Zmianę ilości, umiejscowienia i wielkości otworów okiennych i drzwiowych.
Zmianę rodzaju materiału i technologii wykonania ścian zewnętrznych oraz wewnętrznych oraz ścian fundamentowych.
Zmianę rodzaju i technologii wykonania stropów nad dowolną kondygnacją.
Zmianę umiejscowienia, kształtu i materiału wykonania schodów w budynku.
Zmianę wielkości, kształtu i materiałów, bądź likwidacja: tarasów, podestów i balkonów.
Likwidację lub dodanie dowolnej ilości:
