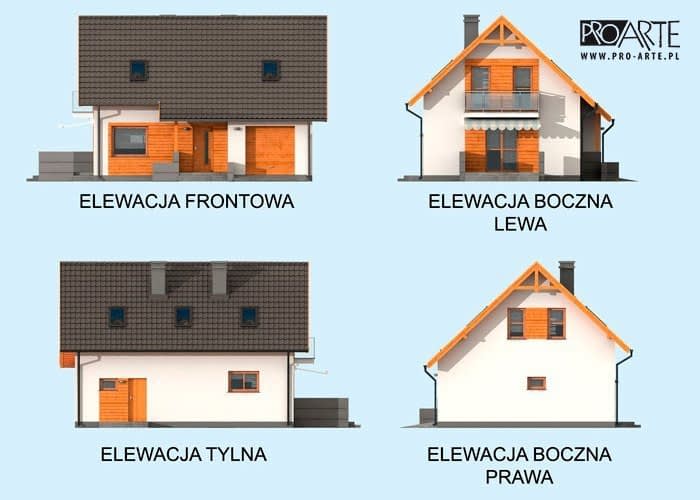

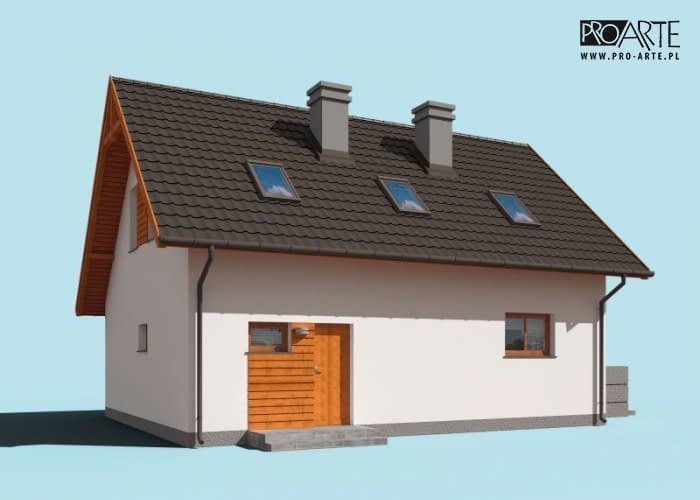

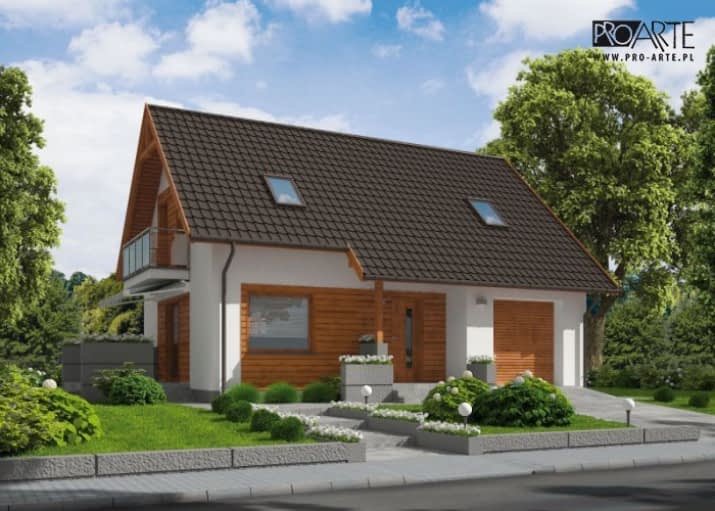

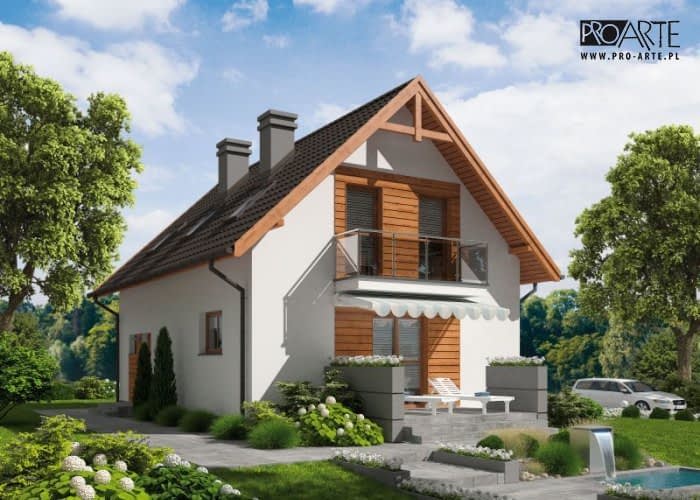

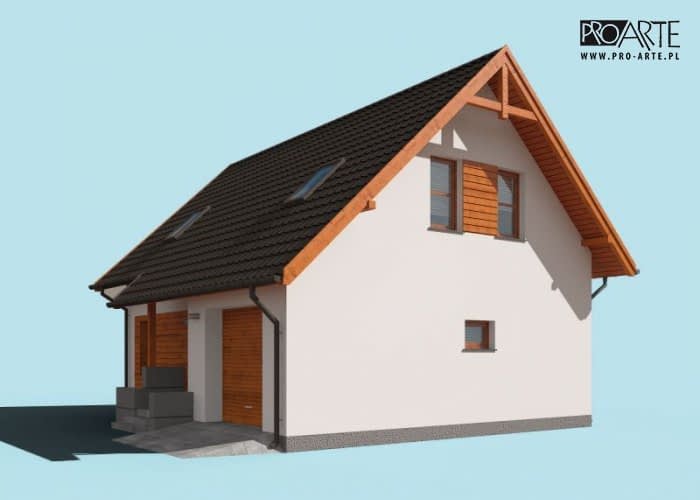

Projekt domu KATANIA 2 szkielet drewniany, dom jednorodzinny z poddaszem użytkowym
Rabat -100 zł
+1
- Typ projektuWolnostojący
- Powierzchnia użytkowa87.98 m²
- Kondygnacjez poddaszem
- GarażJednostanowiskowy
- DachDwuspadowy
- Kąt nach. dachu43°
- Odbicie lustrzaneTak
- Czas realizacjido 10 dni roboczych Zobacz więcej >
Opis
Konstrukcja
Technologia szkieletowa :
- powierzchnia zabudowy - 84,50m2
- powierzchnia użytkowa parter + poddasze 69,01+46,85m2
- powierzchnia całkowita -169m2
- kubatura - 543m3
- ściany zewnętrzne : słupki 6,3x15 i 7,5x15 rozstawione max. co 40cm obite zewnątrz płytą OSB 3 1,5cm , a wewnątrz płytą GKF 1,25cm , przestrzeń pomiędzy słupkami wypełniona wełną mineralną 15cm , styropian 10cm
- ściana wewnętrzna mośna : słupki 6,3x15 7,5x15 rozstawione max. co 40cm obite z dwóch stron płytą GKF 1,25cm przestrzeń pomiędzy słupkami wypełniona wełną mineralną 15cm
- ściana wewnętrzna działowa: słupki 6,3x9 rozstawione max. co 40cm obite z dwóch stron płytą GKF 1,25cm przestrzeń pomiędzy słupkami wypełniona wełną mineralną 9cm
- strop drewniany
- konstrukcja więźby dachowej drewniana w układzie krokwiowo-jętkowym
- pokrycie dachowe: dachówka ceramiczna
- projekt posiada kominek
- instalacja grzewcza: kocioł gazowy w kotłowni
Zobacz projekt Katania 2 w wersji murowanej.
Rzuty

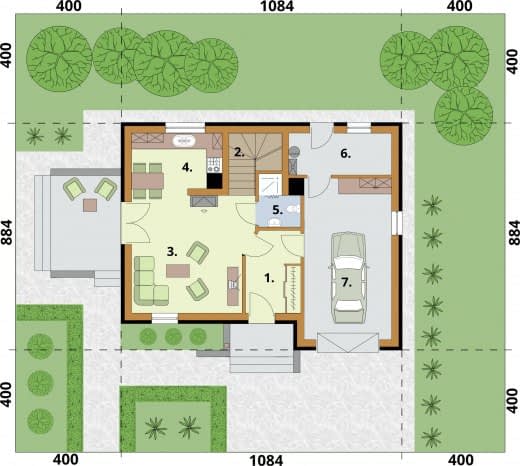

Rzut przyziemia
- 1. Wiatrołap7.98
- 2. Komunikacja2.39
- 3. Salon20.32
- 4. Kuchnia7.91
- 5. Łazienka2.53
- 6. Kotłownia6.59
- 7. Garaż21.29

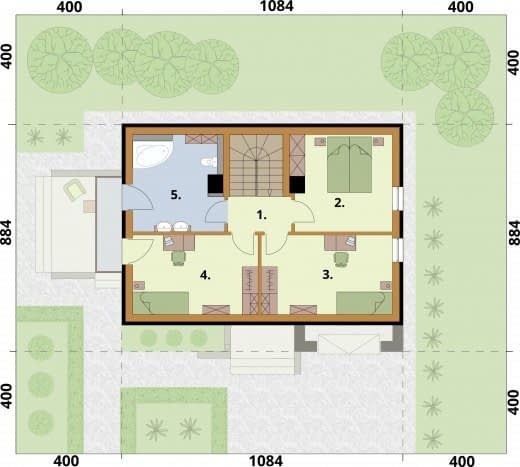

Rzut poddasza
- 2. Pokój10.19
- 3. Pokój11.2
- 5. Łazienka9.12
- 1. Komunikacja5.52
- 4. Pokój10.82
Dane techniczne
- Powierzchnia użytkowa87.98 m²
- Powierzchnia zabudowy84.5 m²
- Liczba pokoi12
- Kubatura543 m³
- Wysokość domu8.16 m
- PoddaszeUżytkowe
- Minimalne wymiary działki18.6 x 16.6m
- GarażJednostanowiskowy
- Rodzaj dachuDwuspadowy
- Kąt nach. dachu43°
Zawartość projektu
Projekty są dostępne w wersji książkowej, drukowanej w tak zwanym w nowym trybie 3 egzemplarze projektu architektoniczno-budowlanego oraz 3 egzemplarze projektu technicznego. Na życzenie przesyłamy rzuty i przekroje wersji podstawowych dokumentacji w formacie PDF
Każdy projekt architektoniczno-budowlany domu składa się z następujących części:
- strona tytułowa,
- oświadczenie
- część opisowa projektu architektoniczno-budowlanego,
- projektowana charakterystyka energetyczna z analizą,
- część rysunkowej projektu architektoniczno-budowlanego,
- zaświadczenia i uprawnienia.
Każdy projekt techniczny domu składa się z:
- strony tytułowej,
- oświadczenia,
- części opisowej projektu technicznego,
- części rysunkowej projektu technicznego,
- części konstrukcyjnej,
- zaświadczenia i uprawnień,
- zestawień drewna i stali,
-instalacji elektrycznej i odgromowej,
-instalacji sanitarnych, gazowych i centralnego ogrzewania.
Do projektu na życzenie dołączamy obliczenia statyczno-wytrzymałościowe.
Inwestor otrzymuje 3 opieczętowane sztuki projektu architektoniczno-budowlanego oraz 3 egzemplarze projektu technicznego tworzące komplet, każdy z plombą zabezpieczającą i oryginalnym hologramem biura.
Pierwszy egzemplarz tomu I zawiera zgodę in blanco na wszystkie zmiany wprowadzane do projektu po zakupie przez lokalnego wybranego na własną rękę przez Inwestora architekta adaptującego/kierownika budowy. Do teczki projektów dołączamy także zaświadczenia i aktualne wpisy do Izb autorów projektu oraz wpisy aktualne na czas sporządzenia projektu.
Dodatki
Bezpłatne dodatki
GratisZestaw umów
GratisZmiany w projekcie
GratisTablica budowy
GratisDziennik budowy
Płatne dodatki
Kosztorys
370 zł
Dodatkowy egzemplarz projektu
450 zł
Projekt wentylacji mechanicznej z rekuperatorem
450 zł
Projekt fotowoltaiki dla domu
750 zł
Projekt instalacji z ogrzewaniem podłogowym
400 zł
