Projekt domu Klejnot wariant B

Dodaj do schowka

Gratis do projektów: zestaw umów, zgoda na zmiany w projekcie. Darmowa dostawa za 0 zł.

4 540 zł

Zadaj pytanie

Typ projektuWolnostojący
StylTradycyjny
Powierzchnia użytkowa66.32 m²
KondygnacjeParterowy
GarażBez garażu
DachCzterospadowy
Kąty nach. dachu30°, 38°
Odbicie lustrzaneNie
Czas realizacjimax. czas realizacji 10 dni

Zobacz więcej >

Zadzwoń do konsultanta

502 503 202

Godziny pracy: Pon. - Pt.8:00 - 16:00

Opis

Opis projektu

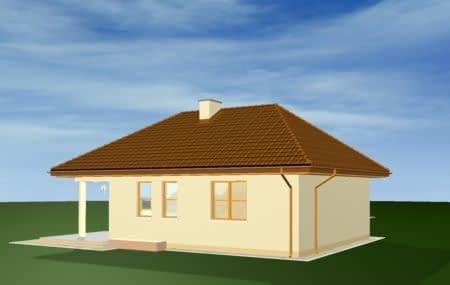

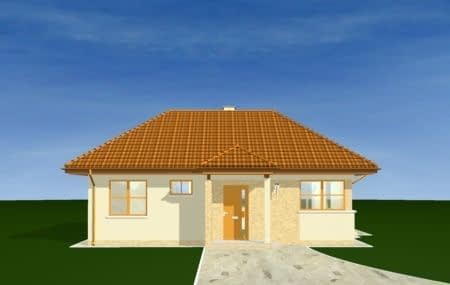

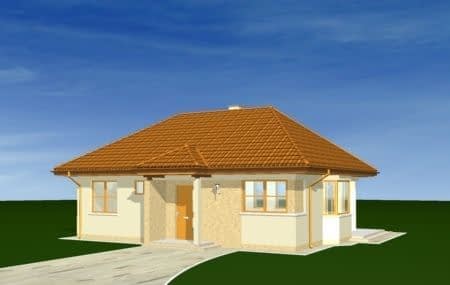

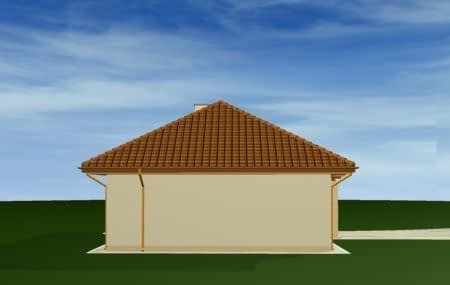

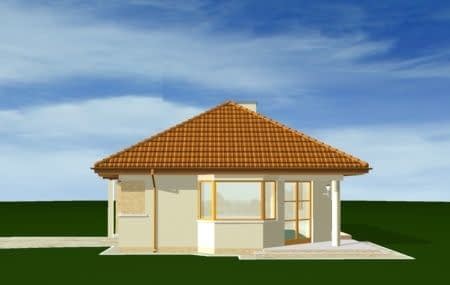

Wariant ze ściętym narożnikiem salonu, z podcieniem w ściętym narożniku.

Projekt domu Klejnot to nieduży budynek dla trzyosobowej rodziny lub młodego małżeństwa z małymi dziećmi. Może być również użytkowany jako letniskowy. Prosta bryła domu bez udziwnień umożliwia łatwą i tanią budowę. Dobrane ze smakiem detale architektoniczne sprawiają przy tym, że przyjemnie się na domek patrzy. Wnętrze zaprojektowano z podziałem na strefy: dzienną i nocną. Pracownia posiada odbicie lustrzane projektu domu Klejnot.

Konstrukcja

Fundamentybetonowe wylewane
Ściany zewnętrznebloczki z betonu komórkowego + styropian lub pustaki ceramiczne + styropian
StropTeriva
Elewacjetynk cienkopowłokowy
Pokrycie dachu dachówka ceramiczna lub blachodachówka

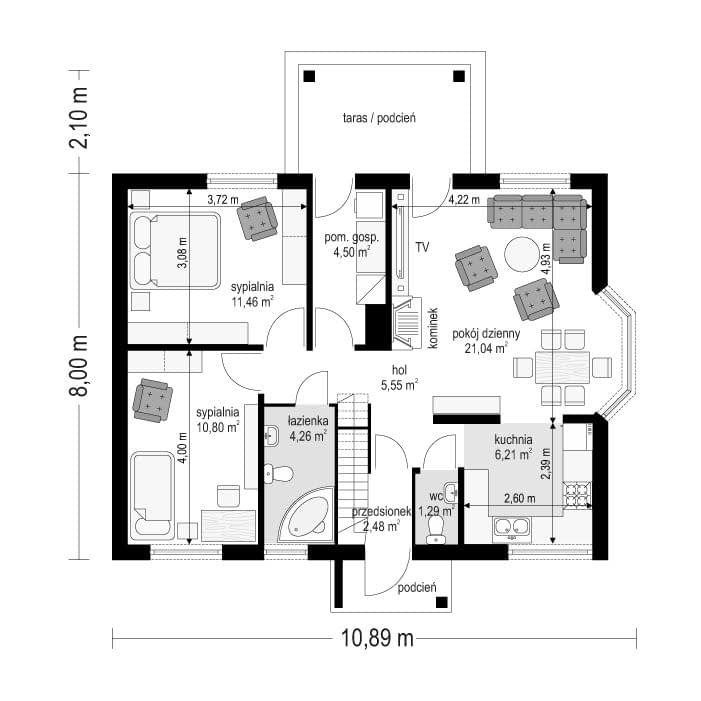

Rzuty

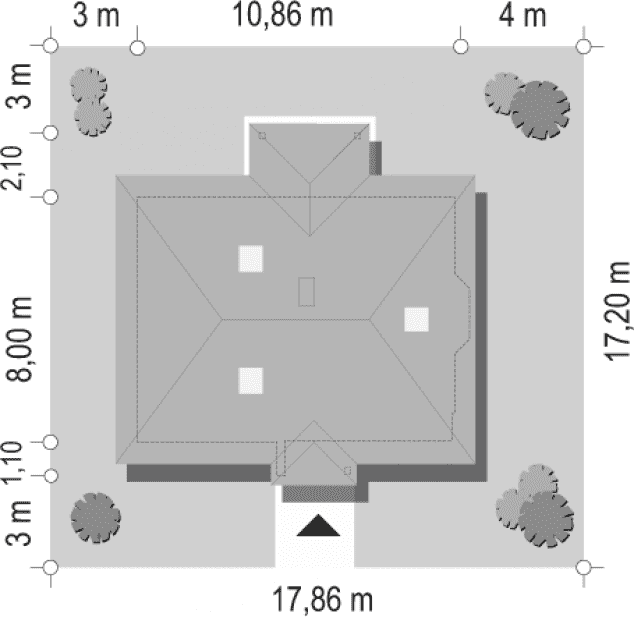

sytuacja

Dane techniczne

Powierzchnia użytkowa66.32 m²
Powierzchnia netto66.32 m²
Powierzchnia zabudowy81.67 m²
KominekTak
Liczba łazienek2
Liczba pokoi3
Powierzchnia dachu143.6 m²
Kubatura389 m³
Długość domu8 m
Szerokość domu10.86 m
Wysokość domu6.06 m

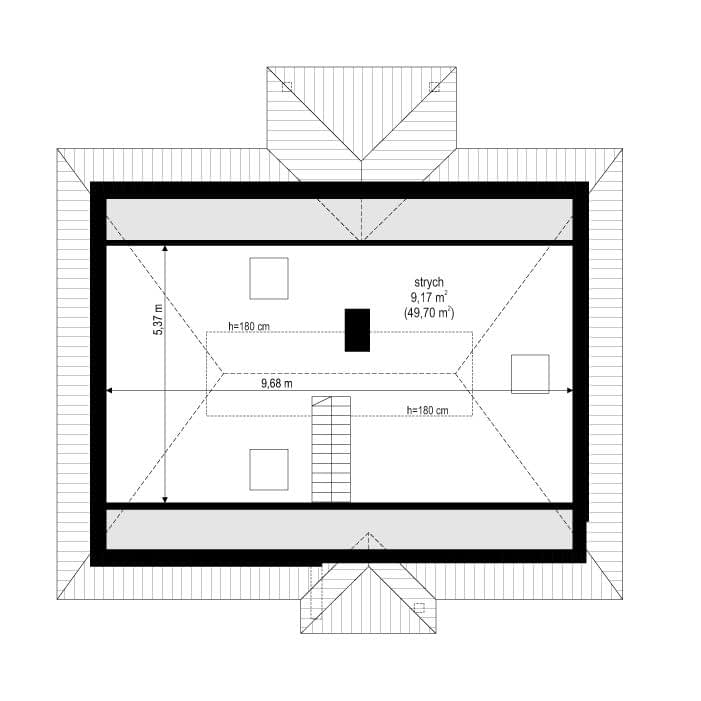

Poddaszestrych
Minimalne wymiary działki17.2 x 18.09m
GarażBez garażu
Rodzaj dachuCzterospadowy
Kąty nach. dachu30°, 38°

Koszty budowy

Stan surowy68433 zł
Stan surowy zamknięty97771 zł
Koszt wykończenia84212 zł
Koszt instalacji35628 zł

Zawartość projektu

W komplecie nowej wersji dokumentacji projektowej znajdują się 3 egzemplarze projektu architektoniczno-budowlanego oraz 3 egzemplarze projektu technicznego

Projekt architektoniczno-budowlany zawierający:
-opis architektoniczny z elementami konstrukcji,
-część rysunkowa: rzut parteru, poddasza/piętra, rzut dachu w skali 1:100, przekroje skala 1:50,
elewacje skala 1:100.

Projekt techniczny zawierający:
-opis techniczny i konstrukcyjny (obliczenia statyczne - w zależności od projektu włączone w projekt lub stanowiące odrębną teczkę).

Część rysunkowa architektura i konstrukcja:
-rzuty fundamentów, parteru, poddasza, stropu, więźby, dachu / w skali 1:50,
-przekroje przez budynek / budynek skali 1:50,
-elewacje budynku / w skali 1:50 (*niektóre projekty posiadają rysunki w skali 1:100 lub 1:75),
-zestawienie stolarki budowlanej okiennej i drzwiowej,
-szczegóły konstrukcji i ewentualne szczegóły budowlane,

Część instalacyjna:
-część opisowa do projektów instalacji elektrycznych, wodno-kanalizacyjnych, grzewczych, gazowych (jeśli występują).

Część rysunkowa do projektów instalacji:
-schematy instalacji elektrycznych, schemat rozdzielni, plan instalacji odgromowej,
-schematy instalacji wodno-kanalizacyjnej i ciepłej wody,
-schematy instalacji grzewczych,
-schemat instalacji gazowej (jeśli występują).

Do projektu dołączane jest zestawienie materiałowe, z wykazem elementów drewnianych oraz stali budowlanej.
Do projektu dołączone są kopie uprawnień wszystkich projektantów, oraz aktualne zaświadczenia o przynależności do izb zawodowych.
Projekt zawiera oświadczenie projektantów o poprawności projektu w świetle Prawa Budowlanego, a także zawiera informację dotyczącą bezpieczeństwa i ochrony zdrowia ( BIOZ).
Do projektu dołączona jest także zgoda na zmiany adaptacyjne. Zgoda dołączana jest do każdego projektu bezpłatnie. Na Państwa życzenie zakres zgody na zmiany możemy dowolnie rozszerzyć.

Pracownia zezwala na następujące zmiany i odstępstwa od projektu architektoniczno-budowlanego w trakcie jego przystosowywania do lokalizacji:

Zmianę obrysu zewnętrznego ścian zewnętrznych.
Zmianę obrysu wewnętrznego ścian zewnętrznych.
Zmianę układu ścian wewnętrznych działowych.
Zmianę funkcji, ilości i usytuowania poszczególnych pomieszczeń na dowolnej kondygnacji w projekcie.
Zmianę ukształtowania, ilości i kąta nachylenia połaci dachowych.
Zmianę ilości, umiejscowienia i wielkości otworów okiennych i drzwiowych.
Zmianę rodzaju materiału i technologii wykonania ścian zewnętrznych oraz wewnętrznych oraz ścian fundamentowych.
Zmianę rodzaju i technologii wykonania stropów nad dowolną kondygnacją.
Zmianę umiejscowienia, kształtu i materiału wykonania schodów w budynku.
Zmianę wielkości, kształtu i materiałów, bądź likwidacja: tarasów, podestów i balkonów.
Likwidację lub dodanie dowolnej ilości:
