Projekt domu Kujawiak

Name: Kujawiak
SKU: kujawiak
Price: 4740.00 PLN
Availability: InStock

Dodaj do schowka

Gratis do projektów: zestaw umów, zgoda na zmiany w projekcie. Darmowa dostawa za 0 zł.

4 740 zł

Zadaj pytanie

Typ projektuWolnostojący
StylTradycyjny
Powierzchnia użytkowa115.19 m²
KondygnacjeParterowy
GarażBez garażu
DachWielospadowy
Kąt nach. dachu24°
Odbicie lustrzaneNie
Czas realizacjimax. czas realizacji 10 dni

Zobacz więcej >

Zadzwoń do konsultanta

502 503 202

Godziny pracy: Pon. - Pt.8:00 - 16:00

Opis

Opis projektu

Projekt domu Kujawiak to wygodny, przestronny bungalow dla 4-5 osobowej rodziny. Projekt domu Kujawiak posiada rozbudowaną elewację frontową, podkreślającą reprezentacyjny charakter architektury budynku. Projekt dzięki nietypowemu ukształtowaniu wnętrza nadaje się na działkę z wjazdem i ogrodem od frontu, jak też na działkę z ogródkiem z tyłu budynku. Pracownia posiada również projekt domu Kujawiaka w wersji odbicia lustrzanego.

Konstrukcja

Ściany zewnętrzne konstrukcja szkieletowa + tynk cienkowarstwowy na OSB
Stropstropodach z wiązarów kratowych, podsufitka gipsowa
Pokrycie dachublacho-dachówkowa lub dachówka

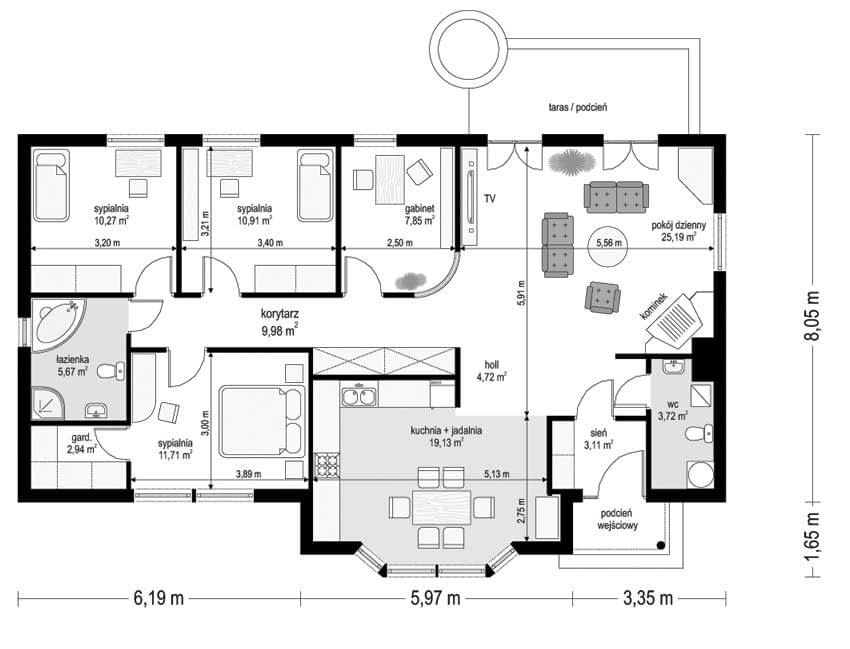

Rzuty

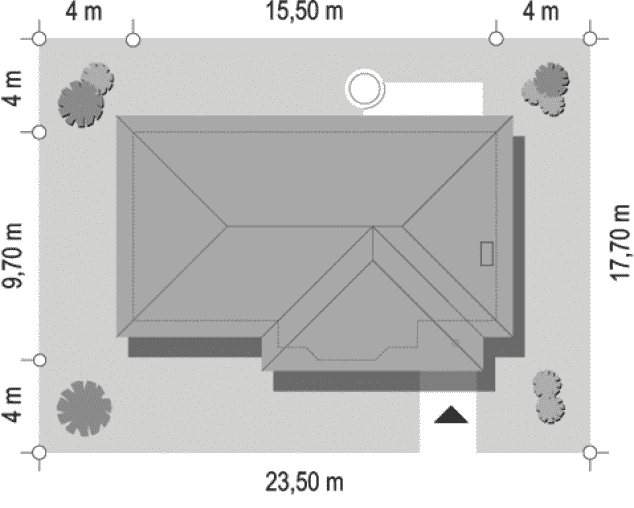

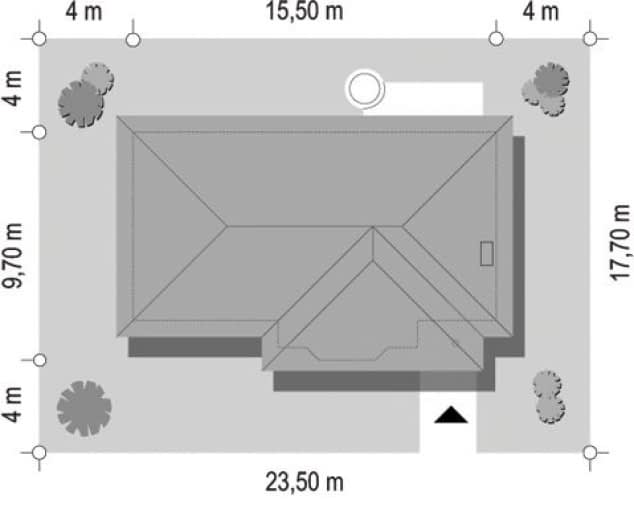

sytuacja

Dane techniczne

Powierzchnia użytkowa115.19 m²
Powierzchnia netto115.19 m²
Powierzchnia zabudowy133.22 m²
KominekTak
Liczba łazienek2
Liczba pokoi5
Powierzchnia dachu189.9 m²
Kubatura417 m³
Długość domu9.7 m
Szerokość domu15.5 m
Wysokość domu5.32 m
Minimalne wymiary działki17.7 x 23.5m
GarażBez garażu
Rodzaj dachuWielospadowy
Kąt nach. dachu24°

Koszty budowy

Stan surowy72391 zł
Stan surowy zamknięty122701 zł
Koszt wykończenia205626 zł
Koszt instalacji53272 zł

Zawartość projektu

W komplecie nowej wersji dokumentacji projektowej znajdują się 3 egzemplarze projektu architektoniczno-budowlanego oraz 3 egzemplarze projektu technicznego

Projekt architektoniczno-budowlany zawierający:
-opis architektoniczny z elementami konstrukcji,
-część rysunkowa: rzut parteru, poddasza/piętra, rzut dachu w skali 1:100, przekroje skala 1:50,
elewacje skala 1:100.

Projekt techniczny zawierający:
-opis techniczny i konstrukcyjny (obliczenia statyczne - w zależności od projektu włączone w projekt lub stanowiące odrębną teczkę).

Część rysunkowa architektura i konstrukcja:
-rzuty fundamentów, parteru, poddasza, stropu, więźby, dachu / w skali 1:50,
-przekroje przez budynek / budynek skali 1:50,
-elewacje budynku / w skali 1:50 (*niektóre projekty posiadają rysunki w skali 1:100 lub 1:75),
-zestawienie stolarki budowlanej okiennej i drzwiowej,
-szczegóły konstrukcji i ewentualne szczegóły budowlane,

Część instalacyjna:
-część opisowa do projektów instalacji elektrycznych, wodno-kanalizacyjnych, grzewczych, gazowych (jeśli występują).

Część rysunkowa do projektów instalacji:
-schematy instalacji elektrycznych, schemat rozdzielni, plan instalacji odgromowej,
-schematy instalacji wodno-kanalizacyjnej i ciepłej wody,
-schematy instalacji grzewczych,
-schemat instalacji gazowej (jeśli występują).

Do projektu dołączane jest zestawienie materiałowe, z wykazem elementów drewnianych oraz stali budowlanej.
Do projektu dołączone są kopie uprawnień wszystkich projektantów, oraz aktualne zaświadczenia o przynależności do izb zawodowych.
Projekt zawiera oświadczenie projektantów o poprawności projektu w świetle Prawa Budowlanego, a także zawiera informację dotyczącą bezpieczeństwa i ochrony zdrowia ( BIOZ).
Do projektu dołączona jest także zgoda na zmiany adaptacyjne. Zgoda dołączana jest do każdego projektu bezpłatnie. Na Państwa życzenie zakres zgody na zmiany możemy dowolnie rozszerzyć.

Pracownia zezwala na następujące zmiany i odstępstwa od projektu architektoniczno-budowlanego w trakcie jego przystosowywania do lokalizacji:

Zmianę obrysu zewnętrznego ścian zewnętrznych.
Zmianę obrysu wewnętrznego ścian zewnętrznych.
Zmianę układu ścian wewnętrznych działowych.
Zmianę funkcji, ilości i usytuowania poszczególnych pomieszczeń na dowolnej kondygnacji w projekcie.
Zmianę ukształtowania, ilości i kąta nachylenia połaci dachowych.
Zmianę ilości, umiejscowienia i wielkości otworów okiennych i drzwiowych.
Zmianę rodzaju materiału i technologii wykonania ścian zewnętrznych oraz wewnętrznych oraz ścian fundamentowych.
Zmianę rodzaju i technologii wykonania stropów nad dowolną kondygnacją.
Zmianę umiejscowienia, kształtu i materiału wykonania schodów w budynku.
Zmianę wielkości, kształtu i materiałów, bądź likwidacja: tarasów, podestów i balkonów.
Likwidację lub dodanie dowolnej ilości:
