Projekt domu Laesus II

Zgodność z WT 2021 i Eurokodami

Opis projektu

Mały budynek usługowy - warsztat samochodowy, przeznaczony do obsługi dwóch pojazdów, niepodpiwniczony, wolnostojący, jednokondygnacyjny. Jedno stanowisko wyposażone w podnośnik samochodowy a drugie w kanał roboczy.

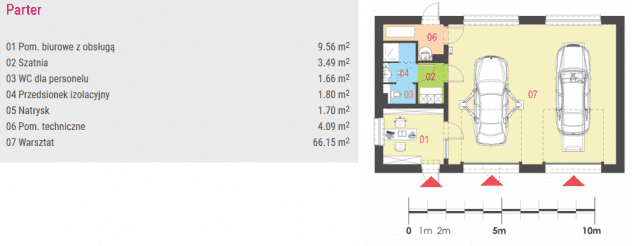

Pomieszczenie biurowe z obsługą klienta, warsztat samochodowy, szatnia dla personelu, wc dla personelu, kabina natryskowa, pomieszczenie techniczne.

Konstrukcja

Ściany zewnętrzne: pustak ceramiczny firmy LEIER o gr. 25cm + styropian Termo Organika o gr. 20cm + tynk.

Dach: płaski, konstrukcja drewniana pokryty papą termozgrzewalną.

Źródło ciepła: kocioł gazowy, pompa ciepła, fotowoltaika.

Wentylacja: mechaniczna z odzyskiem ciepła, mechaniczna nawiewna i mechaniczna wywiewna.

Stolarka okienna i drzwiowa: okna i drzwi PVC, bramy garażowe segmentowe.

GOTOWY PROJEKT BUDYNKU ZAWIERA 3 (TRZY) EGZEMPLARZE DOKUMENTACJI PROJEKTOWEJ, W SKŁAD KTÓREJ WCHODZI:

• projekt architektoniczno-budowlany branży architektonicznej wraz z oświadczeniem projektanta, kserokopią uprawnień budowlanych i zaświadczeniem o przynależności projektantów do Izby Architektów, szablonem informacji dotyczącej bezpieczeństwa i ochrony zdrowia i analizą ekonomiczną i ekologiczną przyjętych rozwiązań projektowych.
• projekt techniczny w skład, którego wchodzi: projekt techniczny architektury, projekt techniczny konstrukcji, projekt techniczny instalacji sanitarnych (wodnej, kanalizacyjnej, centralnego ogrzewania, a w niektórych gotowych projektach budynków również gazowej i/lub wentylacji mechanicznej, jeśli wymienione wcześniej instalacje wymagane są ze względu na funkcję obiektu), projekt techniczny instalacji elektrycznej, oświadczenia projektantów, kserokopie uprawnień budowlanych i zaświadczeń o przynależności projektantów do Izby Architektów lub Izby Inżynierów Budownictwa, i charakterystyka energetyczna budynku.

Każdy z powyżej wyszczególnionych projektów składa się z części opisowej oraz z części rysunkowej.

PROJEKT ARCHITEKTONICZNO-BUDOWLANY

Część opisowa do projektu architektoniczno-budowlanego zawiera i określa:

• Rodzaj i kategorię obiektu budowlanego,
• Zamierzony sposób użytkowania i program użytkowy obiektu budowlanego,
• Układ przestrzenny i formę architektoniczną,
• Charakterystyczne parametry obiektu budowlanego,
• Opinię geotechniczną i sposób posadowienia obiektu budowlanego,
• Liczbę lokali mieszkalnych i użytkowych,
• Warunki do korzystania z obiektu przez osoby ze szczególnymi potrzebami,
• Parametry techniczne obiektu budowlanego charakteryzujące wpływ obiektu budowlanego na środowisko i jego wykorzystywanie oraz na zdrowie ludzi i obiekty sąsiednie,
• Analizę technicznych i ekonomicznych możliwości wykorzystania urządzeń, które automatycznie regulują temperaturę,
• Informację o zasadniczych elementach wyposażenia budowlano-instalacyjnego,
• Warunki ochrony przeciwpożarowej,
• Analizę technicznych i ekonomicznych, środowiskowych i ekonomicznych możliwości realizacji wysoce wydajnych systemów alternatywnych zaopatrzenia w energię i ciepło
• W stosunku do projektu usługowego określa również wymagania sanitarne i BHP.

Część rysunkowa do projektu architektoniczno-budowlanego zawiera:

• elewacje wyjaśniające formę architektoniczną obiektu budowlanego oraz jego wygląd zewnętrzny ze wszystkich widocznych stron, z określeniem graficznym lub opisowym na rysunku wyrobów wykończeniowych i kolorystyki elewacji,
• rzuty wszystkich charakterystycznych poziomów obiektu budowlanego, w tym widok dachu lub przekrycia, przedstawiające również układ funkcjonalno-przestrzenny obiektu budowlanego,
• przekroje, rozwinięcia lub profile przeprowadzone w charakterystycznych miejscach obiektu budowlanego.

PROJEKT TECHNICZNY

Część opisowa do projektu technicznego architektury określa:

• Rodzaj i kategorię obiektu budowlanego,
• Zamierzony sposób użytkowania i program użytkowy obiektu budowlanego,
• Układ przestrzenny i formę architektoniczną,
• Charakterystyczne parametry obiektu budowlanego,
• Rozwiązania konstrukcyjno-materiałowe,
• W stosunku do projektu usługowego określa również Podstawowe parametry technologiczne oraz współzależności urządzeń i wyposażenia związanego z przeznaczeniem obiektu i jego rozwiązaniami budowlanymi.

Część opisowa do projektu technicznego konstrukcji określa:

• układ konstrukcyjny obiektu budowlanego, zastosowane schematy statyczne, założenia przyjęte do obliczeń konstrukcji, w tym dotyczące obciążeń oraz podstawowe wyniki tych obliczeń, rozwiązania konstrukcyjno-materiałowe podstawowych elementów konstrukcji obiektu, kategorię geotechniczną obiektu budowlanego, warunki i sposób jego posadowienia, rozwiązania konstrukcyjno-materiałowe wewnętrznych i zewnętrznych przegród budowlanych,

Część opisowa do projektu technicznego instalacji sanitarnych określa:

• rozwiązania zasadniczych elementów wyposażenia budowlano-instalacyjnego, zapewniając użytkowanie obiektu budowlanego zgodnie z przeznaczeniem, w szczególności instalacji i urządzeń budowlanych: wodociągowych i kanalizacyjnych, ogrzewczych, a w niektórych gotowych projektach budynków również gazowej i/lub wentylacji mechanicznej, jeśli wymienione wcześniej instalacje wymagane są ze względu na funkcję obiektu, a także sposób powiązania instalacji obiektu budowlanego z sieciami zewnętrznymi wraz z punktami pomiarowymi, założenia przyjęte do obliczeń instalacji oraz podstawowe wyniki tych obliczeń.

  Część opisowa do projektu technicznego instalacji elektrycznych określa:
• rozwiązania zasadniczych elementów wyposażenia budowlano-instalacyjnego, zapewniając użytkowanie obiektu budowlanego zgodnie z przeznaczeniem, w szczególności instalacji i urządzeń budowlanych: elektrycznych i piorunochronnych, a także sposób powiązania instalacji obiektu budowlanego z sieciami zewnętrznymi wraz z punktami pomiarowymi, założenia przyjęte do obliczeń instalacji oraz podstawowe wyniki tych obliczeń.

Część rysunkowa do projektu technicznego zawiera:

• elewacje wyjaśniające formę architektoniczną obiektu budowlanego oraz jego wygląd zewnętrzny ze wszystkich widocznych stron, z określeniem graficznym lub opisowym na rysunku wyrobów wykończeniowych i kolorystyki elewacji,
• rzuty wszystkich charakterystycznych poziomów obiektu budowlanego, w tym widok dachu lub przekrycia, przedstawiające również układ funkcjonalno-przestrzenny obiektu budowlanego,
• przekroje, rozwinięcia lub profile przeprowadzone w charakterystycznych miejscach obiektu budowlanego,
• rozwiązania budowlano-konstrukcyjne obiektu budowlanego i jego powiązania z podłożem,
• położenie sytuacyjno-wysokościowe,
• skrajne parametry instalacji i urządzeń, związanych lub mających wpływ na konstrukcję obiektu budowlanego,
• funkcjonowanie instalacji i urządzeń oraz bezpieczeństwo ich użytkowania,
• zasadnicze elementy wyposażenia technicznego, ogólnobudowlanego, umożliwiającego użytkowanie obiektu budowlanego zgodnie z jego przeznaczeniem, w tym instalacje wodociągowe, kanalizacyjne, ogrzewcze i gazowe, instalacje i urządzenia budowlane elektryczne i instalację piorunochronną.

ZMIANY MOŻESZ WYKONAĆ W KAŻDYM NASZYM PROJEKCIE!
Dla uproszczenia procedury związanej z prawami autorskimi, na życzenie wysyłamy bezpłatną zgodę na wprowadzenie zmian w naszym projekcie.

*ważne informacje z dnia: 28.02.2024r.

Kosztorys do projektu: EFFICAX I, LAESUS I, LAESUS II, LAESUS III, OPPIDANUS I P, RENOVATIUS I - 1500 zł.
Kosztorys do projektu: PAULUS I, VEHICULUM I G2, VEHICULUM II G1, VEHICULUM III G2, VEHICULUM IV G2,
VEHICULUM V G2, VEHICULUM VII G2 - 800 zł.
