Projekt domu LAGUNA 3 pełne podpiwniczenie
Rabat -200 zł
+1
- Typ projektuWolnostojący
- Powierzchnia użytkowa154.74 m²
- Kondygnacjez piwnicą
- GarażDwustanowiskowy
- DachCzterospadowy
- Kąt nach. dachu30°
- Odbicie lustrzaneTak
- Czas realizacjido 10 dni roboczych Zobacz więcej >
Opis
Opis projektu
Konstrukcja
Budynek o zwartej bryle, parterowy, podpiwniczony. Budynek przekryty jest dachem wielospadowym. Maksymalna wysokość budynku wynosi 9,39m. Nowoprojektowany budynek swoją formą nawiązywać winien do zabudowy występującej w sąsiedztwie planowanej inwestycji.
KONSTRUKCJA : Główne rozwiązania konstrukcyjno - materiałowe: Projektowany budynek zaprojektowano w technologii murowanej.Główną konstrukcję nośną stanowić będą: ławy, stopy, słupy żelbetowe, ściany nośne w układzie mieszanym spięte wieńcami, dach oparty na więźbie o konstrukcji drewnianej. Ogrzewanie i c.w.u. kocioł gazowy.
Rzuty

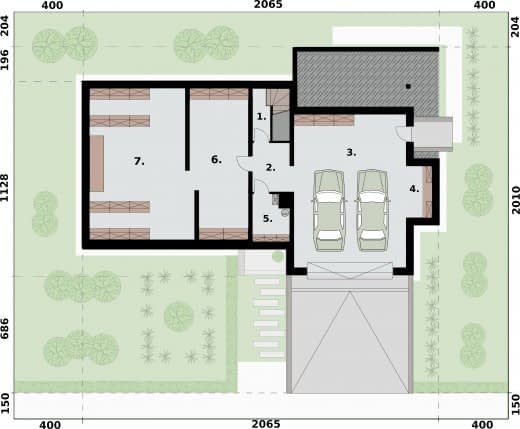

Rzut piwnicy
- 1 Klatka schodowa3.29
- 2 Komunikacja7.58
- 3 Garaż57.39
- 4 Kotłownia5.43
- 5 Piwnica27.59
- 6 Piwnica50.08

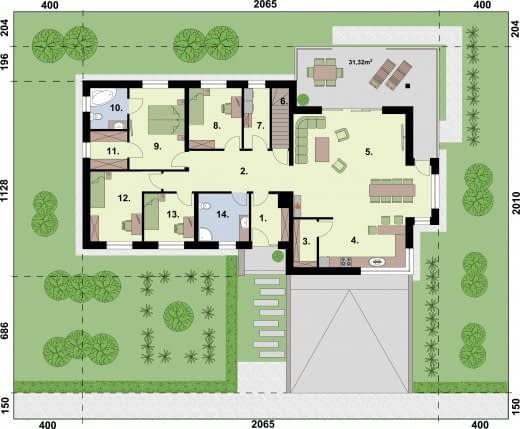

Rzut przyziemia
- 1 Wiatrołap5.43
- 2 Przedpokój15.55
- 5 Pokoj dzienny z aneksem jadalnym43.1
- 7 Pralnia5.13
- 8 Pokój10.57
- 9 Sypialnia14.86
- 10 Łazienka4.98
- 11 Garderoba4.64
- 12 Pokój13.23
- 13 Pokój7.89
- 14 Łazienka7.97
- 4 Kuchnia14.36
- 3 Spiżarnia3.64
- 6 Klatka schodowa3.39
Dane techniczne
- Powierzchnia użytkowa154.74 m²
- Powierzchnia zabudowy194.04 m²
- Liczba pokoi21
- Kubatura1464.04 m³
- Wysokość domu9.39 m
- Piwnicatak
- Minimalne wymiary działki28.65 x 19.33m
- GarażDwustanowiskowy
- Rodzaj dachuCzterospadowy
- Kąt nach. dachu30°
Zawartość projektu
Projekty są dostępne w wersji książkowej, drukowanej w tak zwanym w nowym trybie 3 egzemplarze projektu architektoniczno-budowlanego oraz 3 egzemplarze projektu technicznego. Na życzenie przesyłamy rzuty i przekroje wersji podstawowych dokumentacji w formacie PDF
Każdy projekt architektoniczno-budowlany domu składa się z następujących części:
- strona tytułowa,
- oświadczenie
- część opisowa projektu architektoniczno-budowlanego,
- projektowana charakterystyka energetyczna z analizą,
- część rysunkowej projektu architektoniczno-budowlanego,
- zaświadczenia i uprawnienia.
Każdy projekt techniczny domu składa się z:
- strony tytułowej,
- oświadczenia,
- części opisowej projektu technicznego,
- części rysunkowej projektu technicznego,
- części konstrukcyjnej,
- zaświadczenia i uprawnień,
- zestawień drewna i stali,
-instalacji elektrycznej i odgromowej,
-instalacji sanitarnych, gazowych i centralnego ogrzewania.
Do projektu na życzenie dołączamy obliczenia statyczno-wytrzymałościowe.
Inwestor otrzymuje 3 opieczętowane sztuki projektu architektoniczno-budowlanego oraz 3 egzemplarze projektu technicznego tworzące komplet, każdy z plombą zabezpieczającą i oryginalnym hologramem biura.
Pierwszy egzemplarz tomu I zawiera zgodę in blanco na wszystkie zmiany wprowadzane do projektu po zakupie przez lokalnego wybranego na własną rękę przez Inwestora architekta adaptującego/kierownika budowy. Do teczki projektów dołączamy także zaświadczenia i aktualne wpisy do Izb autorów projektu oraz wpisy aktualne na czas sporządzenia projektu.
