Projekt domu LAGUNA częściowe podpiwniczenie
+1
- Typ projektuWolnostojący
- Powierzchnia użytkowa154.74 m²
- Kondygnacjez piwnicą
- GarażDwustanowiskowy
- DachCzterospadowy
- Kąt nach. dachu30°
- Odbicie lustrzaneTak
- Czas realizacjido 10 dni roboczych Zobacz więcej >
Opis
Zgodność z WT 2021 i Eurokodami
Ze względu na dostosowywanie projektu do standardu WT 2021, czas realizacji może się różnić od standardowego.
Skontaktuj się z nami aby poznać szczegóły dotyczące wybranego projektu.
Opis projektu
LAGUNA - dom mieszkalny wolnostojący, podpiwniczony, parterowy z garażem
Projekt posiada więźbę dachową prefabrykowaną w formie wiązarów dachowych w oparciu o system MiTEk. W celu uzyskania szczegółowych zestawień oraz pomocy technicznej skontaktować się z producentami więźby dachowej MiTek Poland: https://www.mitek.pl/kontakt/
Konstrukcja
Projektowany budynek zaprojektowano w technologii murowanej.
Główną konstrukcję nośną stanowić będą: ławy, stopy, słupy żelbetowe, ściany nośne w układzie mieszanym spięte wieńcami, dach oparty na więźbie o konstrukcji drewnianej - prefabrykowanej.
Rzuty

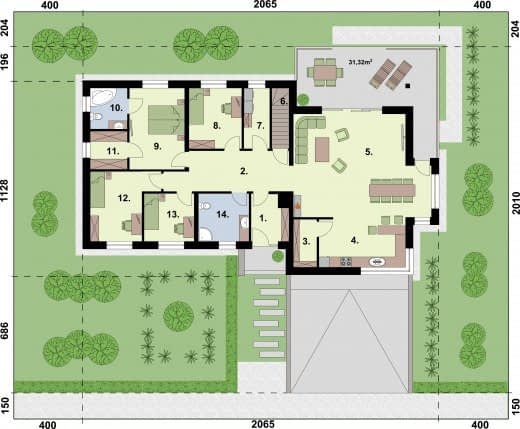

Rzut przyziemia
- 1 Wiatrołap5.43
- 2 Przedpokój15.55
- 5 Pokoj dzienny z aneksem jadalnym43.1
- 7 Pralnia5.13
- 8 Pokój10.57
- 9 Sypialnia14.86
- 10 Łazienka4.98
- 11 Garderoba4.64
- 12 Pokój13.23
- 13 Pokój7.89
- 14 Łazienka7.97
- 4 Kuchnia14.36
- 3 Spiżarnia3.64
- 6 Klatka schodowa3.39

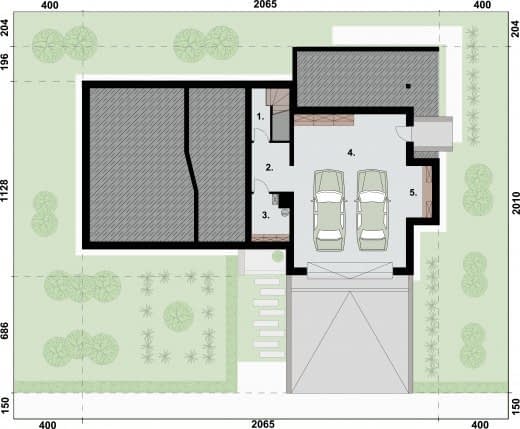

Rzut piwnicy
- 1 Klatka schodowa3.29
- 2 Komunikacja6.51
- 3 Kotłownia5.43
- 4 Garaż57.39
- 5 Pomieszczenie gospodarcze4.45
Dane techniczne
- Powierzchnia użytkowa154.74 m²
- Powierzchnia zabudowy194.04 m²
- Liczba pokoi19
- Kubatura1211.5 m³
- Wysokość domu9.39 m
- Piwnicatak
- Minimalne wymiary działki19.28 x 28.65m
- GarażDwustanowiskowy
- Rodzaj dachuCzterospadowy
- Kąt nach. dachu30°
Zawartość projektu
Projekty są dostępne w wersji książkowej, drukowanej w tak zwanym w nowym trybie 3 egzemplarze projektu architektoniczno-budowlanego oraz 3 egzemplarze projektu technicznego. Na życzenie przesyłamy rzuty i przekroje wersji podstawowych dokumentacji w formacie PDF
Każdy projekt architektoniczno-budowlany domu składa się z następujących części:
- strona tytułowa,
- oświadczenie
- część opisowa projektu architektoniczno-budowlanego,
- projektowana charakterystyka energetyczna z analizą,
- część rysunkowej projektu architektoniczno-budowlanego,
- zaświadczenia i uprawnienia.
Każdy projekt techniczny domu składa się z:
- strony tytułowej,
- oświadczenia,
- części opisowej projektu technicznego,
- części rysunkowej projektu technicznego,
- części konstrukcyjnej,
- zaświadczenia i uprawnień,
- zestawień drewna i stali,
-instalacji elektrycznej i odgromowej,
-instalacji sanitarnych, gazowych i centralnego ogrzewania.
Do projektu na życzenie dołączamy obliczenia statyczno-wytrzymałościowe.
Inwestor otrzymuje 3 opieczętowane sztuki projektu architektoniczno-budowlanego oraz 3 egzemplarze projektu technicznego tworzące komplet, każdy z plombą zabezpieczającą i oryginalnym hologramem biura.
Pierwszy egzemplarz tomu I zawiera zgodę in blanco na wszystkie zmiany wprowadzane do projektu po zakupie przez lokalnego wybranego na własną rękę przez Inwestora architekta adaptującego/kierownika budowy. Do teczki projektów dołączamy także zaświadczenia i aktualne wpisy do Izb autorów projektu oraz wpisy aktualne na czas sporządzenia projektu.
Dodatki
Bezpłatne dodatki
GratisZestaw umów
GratisZmiany w projekcie
GratisTablica budowy
GratisDziennik budowy
Płatne dodatki
Kosztorys
370 zł
Dodatkowy egzemplarz projektu
450 zł
Projekt wentylacji mechanicznej z rekuperatorem
450 zł
Projekt fotowoltaiki dla domu
750 zł
Projekt instalacji z ogrzewaniem podłogowym
400 zł
