Lena 3 PS

3 530 zł

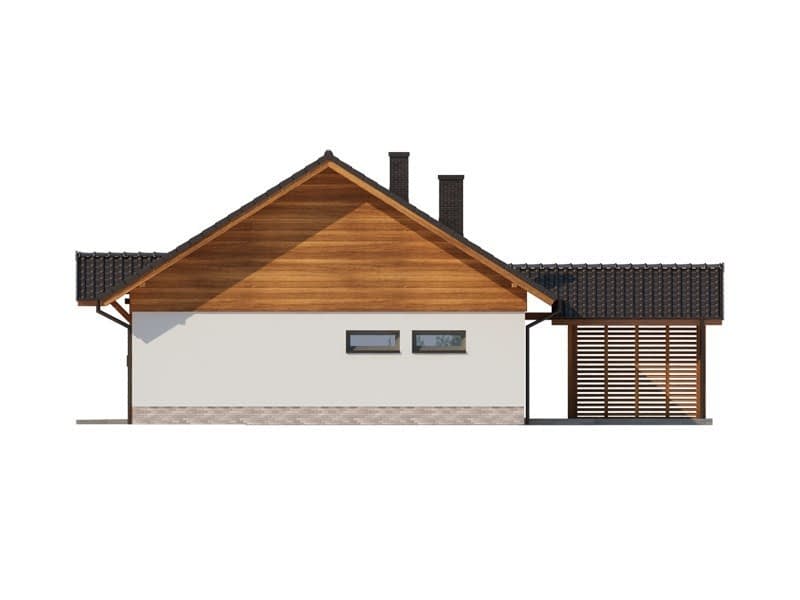

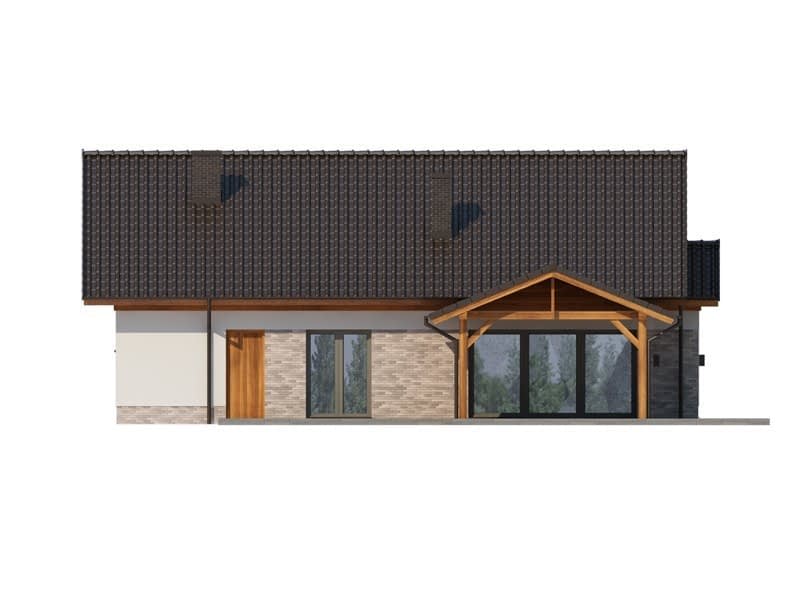

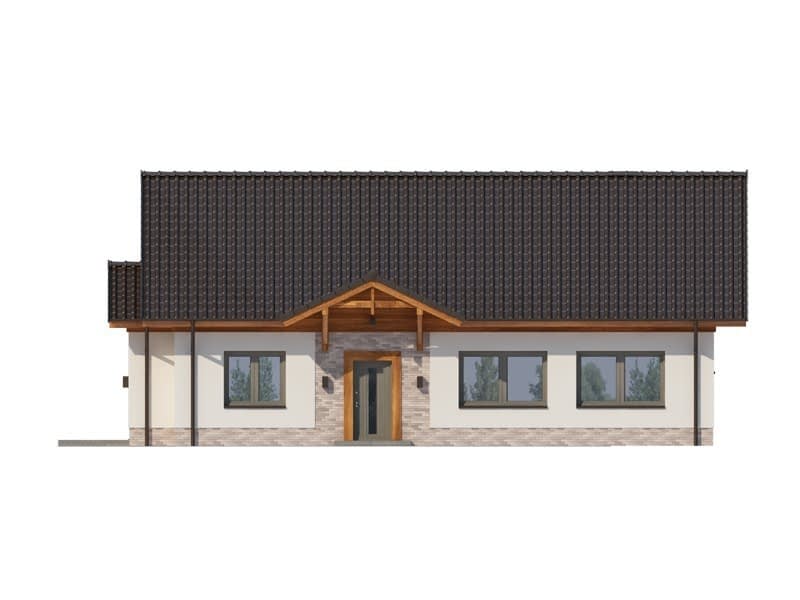

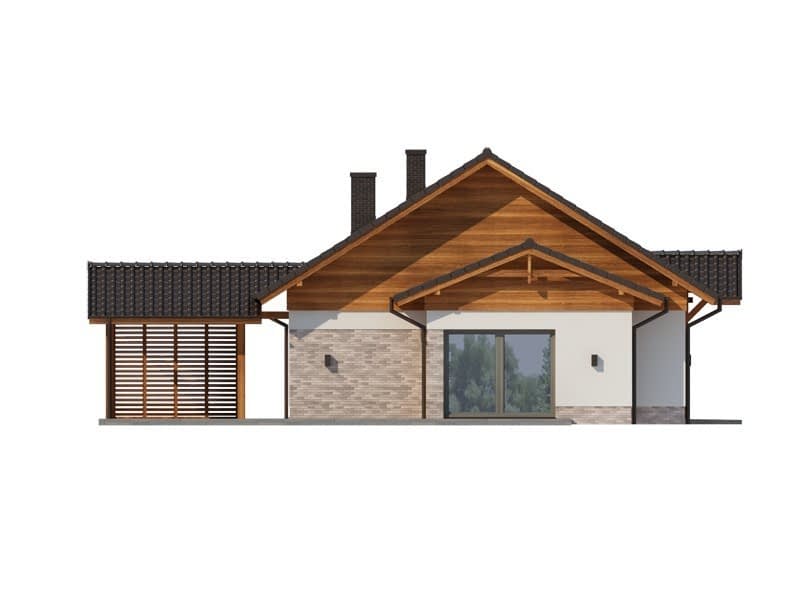

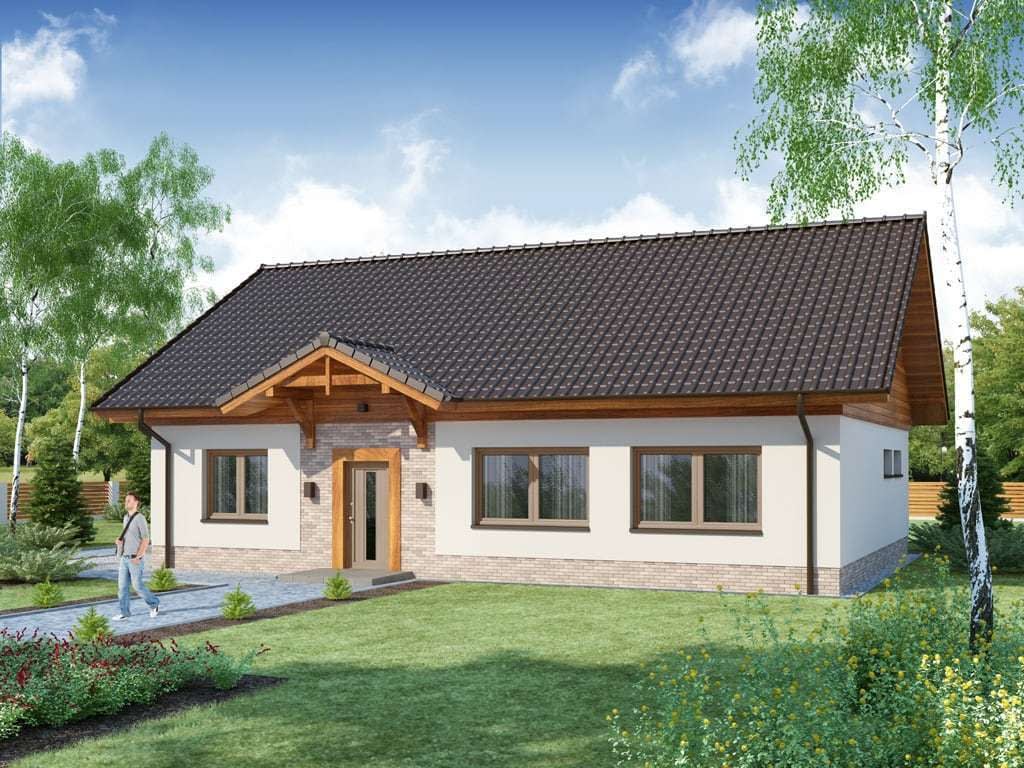

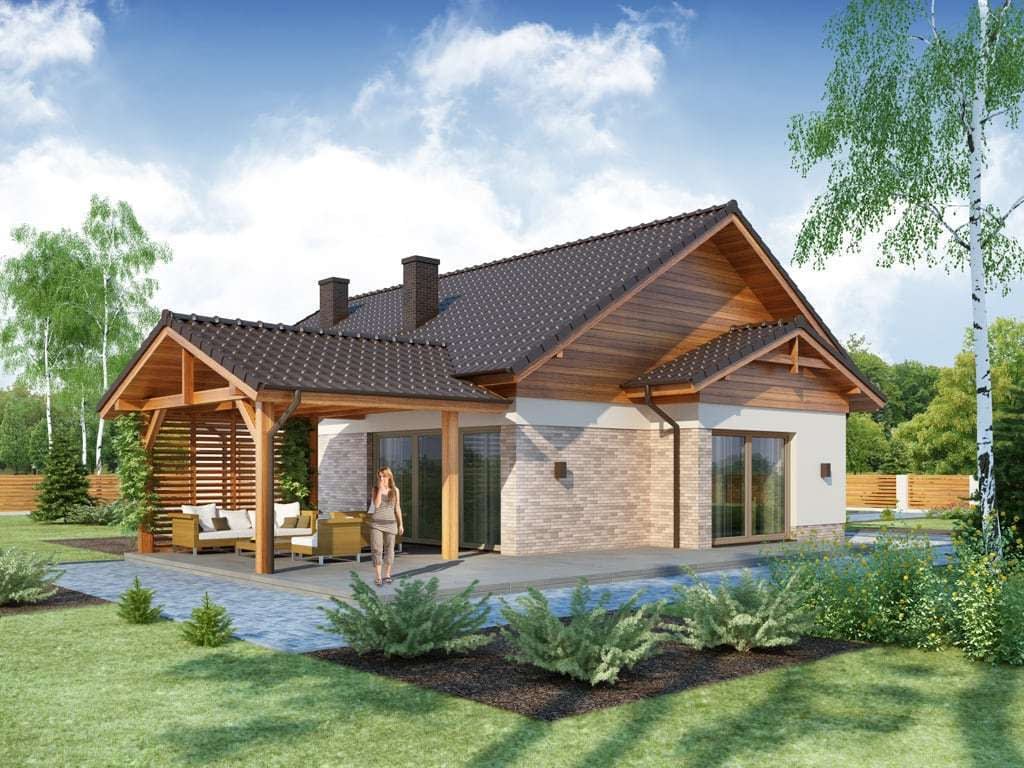

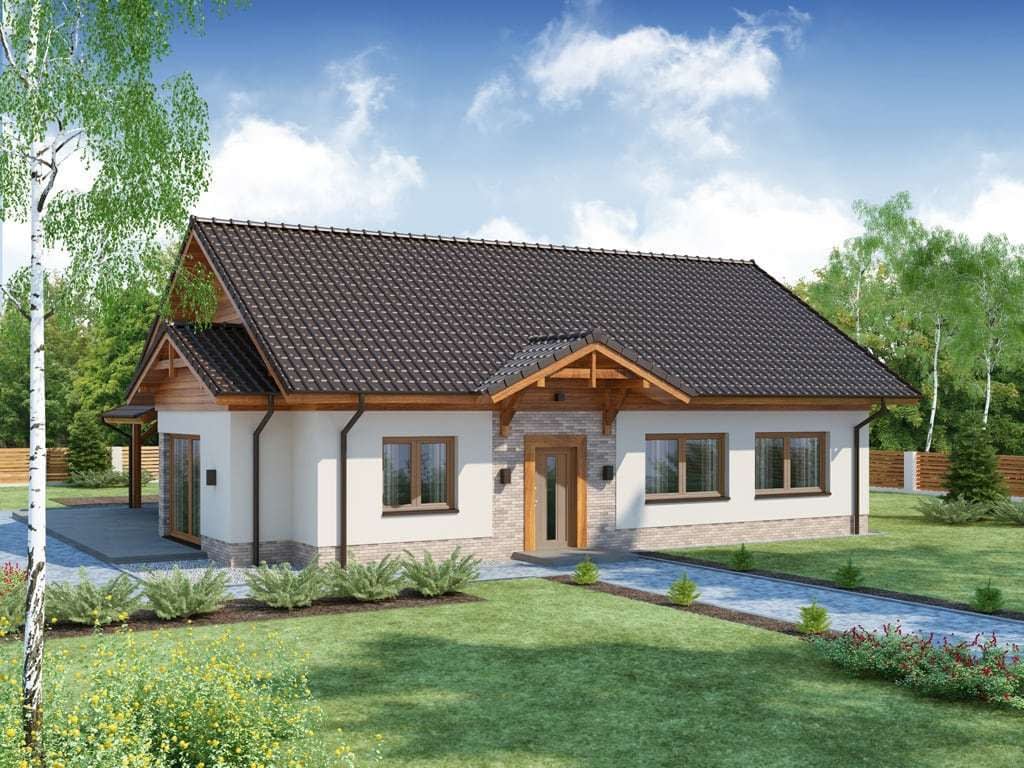

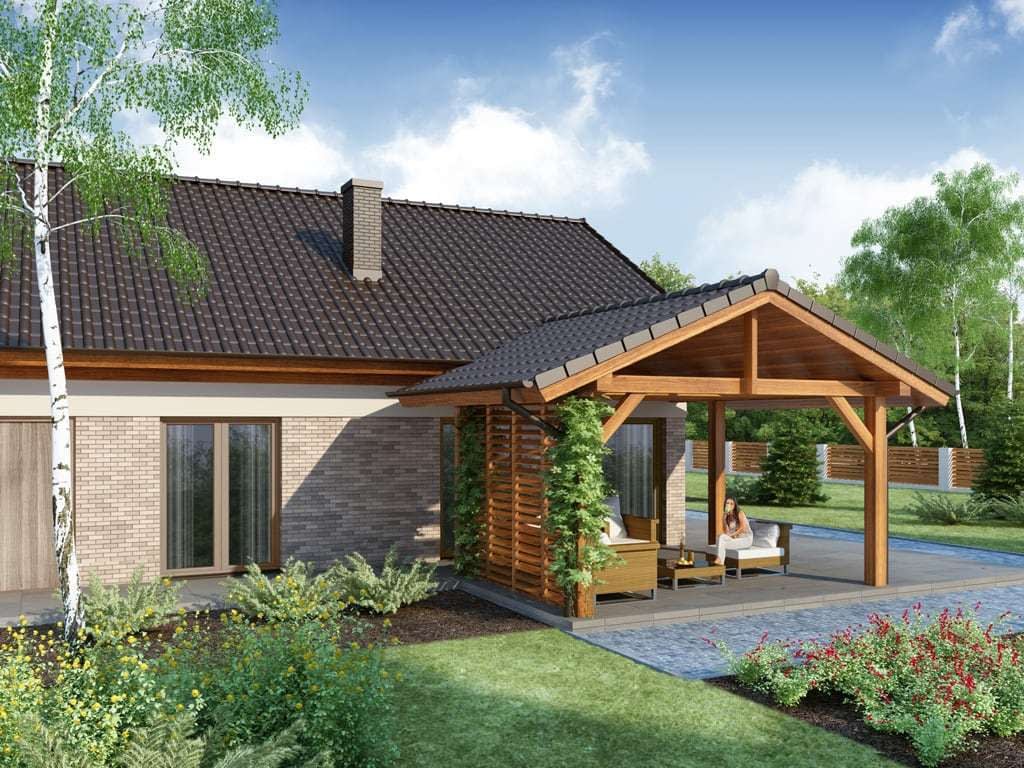

Projekt domu Lena 3 PS

Gratis do projektów: zestaw umów, zgoda na zmiany w projekcie. Darmowa dostawa za 0 zł.
3 900 zł3 530 zł

Promocja ważna do

25-05-2022

Zadaj pytanie
  • Typ projektuWolnostojący
  • StylTradycyjny
  • Powierzchnia użytkowa112.56 m²
  • KondygnacjeParterowy
  • GarażBez garażu
  • DachDwuspadowy
  • Kąt nach. dachu32°
  • Odbicie lustrzaneTak
  • Czas realizacji1-5 dni
  • Zobacz więcej >

Zadzwoń do konsultanta

Godziny pracy: Pon. - Pt.8:00 - 16:00

Opis

Zgodność z WT 2021 i Eurokodami

Ze względu na dostosowywanie projektu do standardu WT 2021, czas realizacji może się różnić od standardowego.

Skontaktuj się z nami aby poznać szczegóły dotyczące wybranego projektu.

Opis projektu

Projekt zgodny z wymaganiami WT2021.

LENA 3 PS została zaprojektowana dla 4-osobowej rodziny. Przez wygodny przedsionek z miejscem na szafę, wchodzimy do przestronnego salonu połączonego z jadalnią. Okazała kuchnia ze spiżarnią jest od nich oddzielona, ale z łatwością można ją połączyć z resztą strefy dziennej. Przy przejściu do zacisznej części nocnej znajduje się dogodnie umiejscowiona toaleta, za którą znajdują się trzy obszerne sypialnie, bogato wyposażona łazienka, oraz duże pomieszczenie gospodarcze z praktycznym wyjściem do ogrodu.

Projekt w standardzie posiada dodatkowo projekt ogrzewania kominkiem z płaszczem wodnym oraz solary.

Projekt posiada swoją wersje z garażem - Lena PS.
Projektem podobnym  jest Petroniusz.




Konstrukcja

Propozycje rozwiązań materiałowych:

Fundamentybezpośrednie, na ławach fundamentowych
Ściany zewnętrznebloczki z bet. komórkowego - 24 cm
+ styropian TERMO ORGANIKA typ Fasada 16 cm
Ściany wewnętrznebloczki z bet. komórkowego - 24 cm (działowe - 12 i 6 cm)
Stropgęstożebrowy Teriva E oraz żelbetowy monolityczny gr. 24 i 20 cm.
Elewacjetynk - System Platinum firmy TERMO ORGANIKA, okładzina klinkierowa
oraz deska elewacyjna
Pokrycie dachudachówka cementowa
Konstrukcja dachudrewniana o układzie konstrukcyjnym mieszanym
Schody wewnętrznebrak
Ogrzewaniekocioł gazowy kondensacyjny lub kocioł na paliwo stałe (biomasa/pelety),
dodatkowe źródło ciepła - kominek z płaszczem wodnym

Projekt jest zgodny z wymaganiami WT2021, a konstrukcja była obliczana zgodnie z eurokodami.

W projekcie dodatkowo zastosowano instalację solarną.

Rzuty

Rzut parteru

  • Pow. użytkowa:112,56 m²
  • Pom.gosp.:10,49 m²
  • 1. Wiatrołap:5,42 m²
  • 2. Hall:13,78 m²
  • 3. Kuchnia:9,74 m²
  • 4. Spiżarnia:1,33 m²
  • 5. Salon z jadalnią:34,58 m²
  • 6. WC:2,07 m²
  • 7. Pokój:13,13 m²
  • 8. Łazienka:7,35 m²
  • 9. Pokój:12,58 m²
  • 10. Pokój:12,58 m²
  • 11. Pom.gosp.:10,49 m²

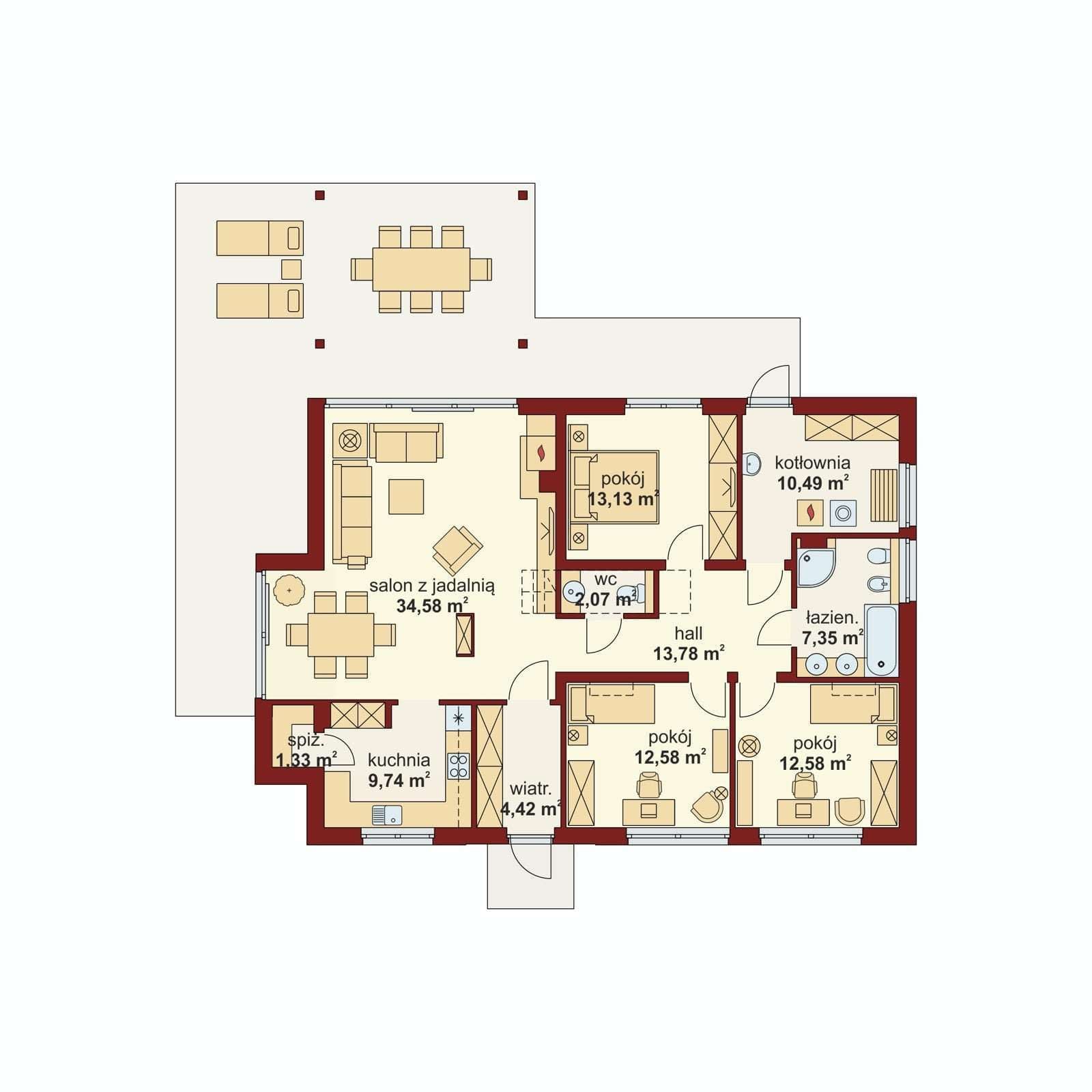

Rzut projektu Lena 3 PS - Rzut parteru

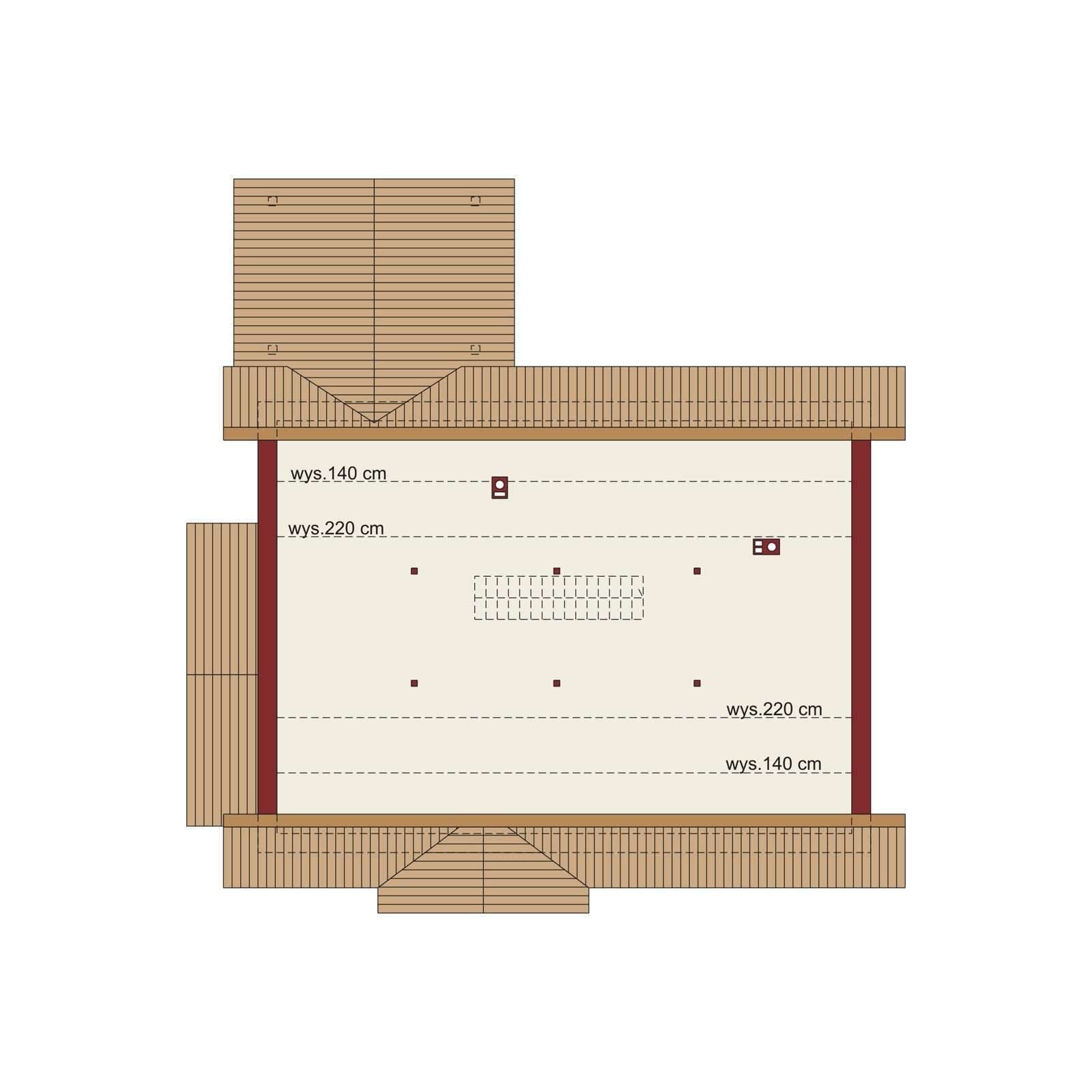

Rzut poddasza

  • DO ADAPTACJI
  • Pow. użytkowa:67,85 m² (121,91 m²)
Rzut projektu Lena 3 PS - Rzut poddasza

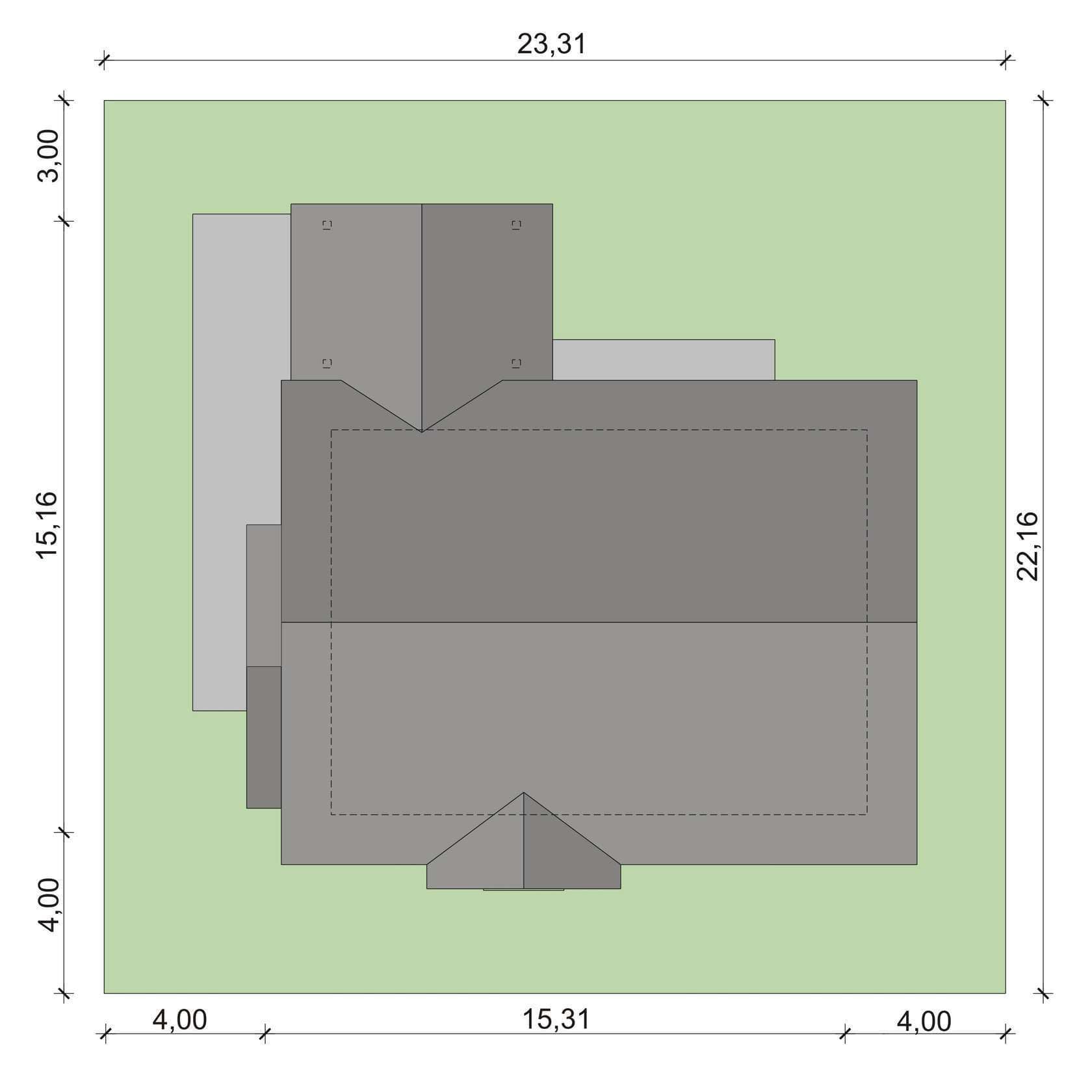

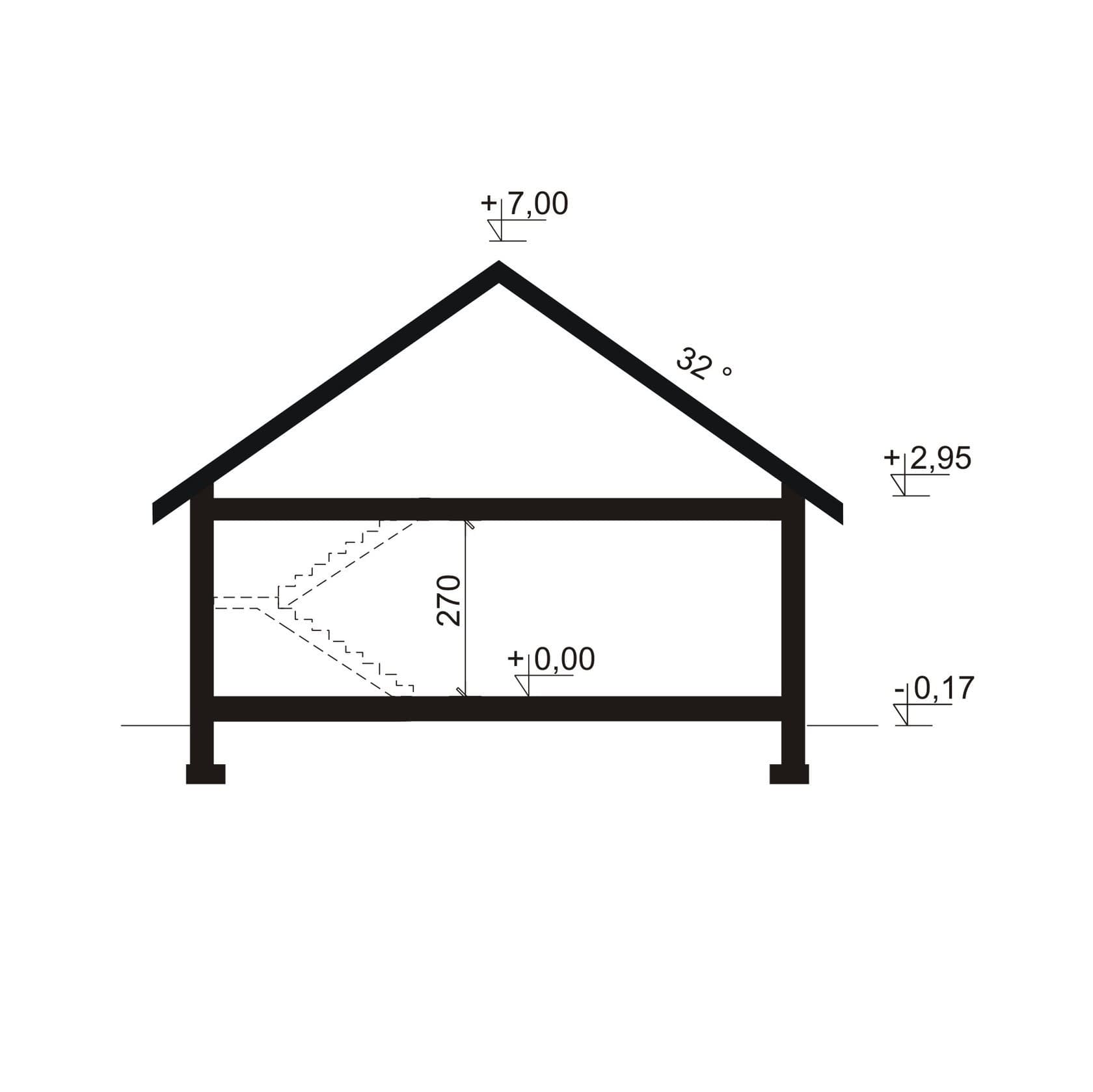

Plan i przekrój (wersja podstawowa)

Rzut projektu Lena 3 PS - Plan i przekrój (wersja podstawowa)

Plan i przekrój (wersja podstawowa)

Rzut projektu Lena 3 PS - Plan i przekrój (wersja podstawowa)

Dane techniczne

  • Powierzchnia użytkowa112.56 m²
  • Powierzchnia dachu271.14 m²
  • Długość domu15.16 m
  • Szerokość domu15.31 m
  • Wysokość domu7.17 m
  • GarażBez garażu
  • Rodzaj dachuDwuspadowy
  • Kąt nach. dachu32°

Instalacja grzewcza

  • Instalacja opcjonalna

Zawartość projektu

Dokonując zakupu w naszej Pracowni otrzymujecie Państwo 3 komplety dokumentacji architektoniczno – budowlanej zgodnej z normami budowlanymi , wykonanej przez doświadczonych inżynierów o uprawnieniach których zaświadczają dołączone do projektu dokumenty. Poszczególne egzemplarze są drukowane na wysokiej klasy sprzęcie i zapakowane w elegancką teczkę firmową.

Poszczególne  elementy dokumentacji to kolejno części:

ARCHITEKTONICZNA– składają się na nią:

  • opis techniczny – zawiera rozwiązania funkcjonalne projektu, wielkości powierzchni (całkowitej, zabudowy, użytkowej), kubatury, wysokość kalenicy itp., proponowane rozwiązania materiałowe i wykończeniowe,
  • widoki elewacji obrazujące wygląd domu z każdej strony w skali 1:100,
  • rzuty poziome kondygnacji (rozmieszczenie i zwymiarowane wielkości pomieszczeń, umiejscowienie kominów, wentylacji, urządzeń sanitarnych i kuchennych) w skali 1:100,
  • rzut dachu w skali 1:100,
  • przekroje pionowe ze szczególnym uwzględnieniem miejsc charakterystycznych budynku wykonane w skali 1:50,
  • zestawienie stolarki drzwiowej i okiennej z ilościami i wymiarami,
  • charakterystyka energetyczna wraz z analizą porównawczą systemów ogrzewania.

TECHNICZNA – składają się na nią części:

konstrukcyjna – zawiera rysunki techniczne w rozpiętości skal od 1:20 do 1:100

  • opis techniczny rozwiązań konstrukcyjnych wraz z proponowanymi  materiałami,
  • rzuty fundamentów, stropów i więźby dachowej,
  • rozwiązania detali konstrukcyjnych,
  • obliczenia statyczne,
  • zestawienia stali i drewna,

instalacyjna – to szereg projektów branżowych, których rysunki wykonano w skali 1:100 prezentujących miedzy innymi rozmieszczenie elementów instalacji:

  • elektrycznej ,
  • wodno-kanalizacyjnej,
  • gazowej,
  • centralnego ogrzewania,
  • rekuperacji, solarnej - jeżeli występują w projekcie.

analiza porównawcza systemów alternatywnych – zgodna z najnowszymi normami

DODATKI – najczęściej są to:

  • obliczenia statyczne,
  • zestawienia stali i drewna.

Projektant adaptujący projekt gotowy może bez zgody autora wprowadzić następujące zmiany:

  • Wynikające z dostosowania budynku do warunków gruntowych.
  • Wymiarów fundamentów.
  • Wprowadzenie częściowego lub całkowitego podpiwniczenia budynku przy zachowaniu poziomu posadzki parteru na wysokości nie przekraczającej 50cm ponad poziom terenu.
  • Wymiarów przekrojów lub rozstawu elementów więźby dachowej wynikające z dostosowania budynku do strefy śniegowej lub wiatrowej.
  • Użycia innych materiałów na elementy konstrukcyjne budynku (ściany, stropy) pod warunkiem zachowania wymagań konstrukcji i ochrony cieplnej budynku oraz jego elewacji.
  • Warstw ścian zewnętrznych przy zachowaniu dopuszczalnego współczynnika przenikalności cieplnej
  • Zmiana kąta nachylenia dachu, a także zmiana kształtu dachu i jego konstrukcji
  • Zmiany sposobu ogrzewania domu i prowadzenia instalacji CO, zmiany instalacji wodno-kanalizacyjnej, gazowej, oraz elektrycznej (przy zachowaniu obowiązujących norm)
  • Materiałów wykończeniowych: posadzek, tynków, dachówki, izolacji cieplnej i przeciwwilgociowej – przy zachowaniu niezbędnych parametrów wytrzymałości ( szczególnie dla zmiany pokrycia dachowego) oraz parametrów przenikania ciepła
  • Rozwiązań funkcjonalnych wewnątrz budynku, oraz przesunięcia lub likwidacji ścian działowych
  • Zmiana lokalizacji, ilości i kształtu okien oraz drzwi.
  • Lustrzanego odbicia.
  • Zmiany szerokości biegów schodowych, liczby stopni i wymiarów schodów wewnętrznych.
  • Pokrycia dachowego z uwzględnieniem zaprojektowanych spadków i ciężaru pokrycia.
  • Technologia budowy ścian, murów, nadproży. Zmiany z zachowaniem wytrzymałości i izolacyjności przegród.
  • Zmiana kształtu, wielkości i usytuowania elementów takich jak tarasy, murki i donice przedstawione w projekcie oraz zmiany szerokości biegów schodowych, liczby stopni i wymiarów schodów zewnętrznych.
  • Zmiana wysokości ścianki kolankowej.
  • Zmiana usytuowania i ilości kominów.
  • Dobudowanie garażu lub wiaty garażowej.
  • Dobudowanie bądź usunięcie lukarny.
  • Dobudowanie lub usunięcie balkonu.
  • Dobudowanie lub usunięcie wykusza.
  • Zabudowanie podcienia.
  • Poszerzenie bądź zwężenie bryły budynku.

Dodatki

Bezpłatne dodatki

Gratis

Zestaw umów

Gratis

Zmiany w projekcie

Gratis

Tablica budowy

Gratis

Dziennik budowy

Płatne dodatki

Ogrzewanie podłogowe

715 zł

Kosztorys inwestorski - wersja elektron.

500 zł

Dodatkowy egzemplarz projektu

550 zł

Instalacja solarna

450 zł

Pompa ciepła

550 zł

Kosztorys inwestorski

450 zł

Pergola

400 zł

Projekt rekuperacji

520 zł

Kominek z płaszczem

340 zł

Projekt - pliki dwg

660 zł

Kominek z ciepłym powietrzem

460 zł
