Lena Mała

3 500 zł

Projekt domu Lena Mała

Autor projektu:Dobre Domy
Gratis do projektów: zestaw umów, zgoda na zmiany w projekcie. Darmowa dostawa za 0 zł.
3 600 zł3 500 zł

Promocja ważna do

29-08-2022

Zadaj pytanie
  • Typ projektuWolnostojący
  • Powierzchnia użytkowa98.4 m²
  • KondygnacjeParterowy, z poddaszem
  • GarażJednostanowiskowy
  • DachDwuspadowy
  • Kąt nach. dachu43°
  • Odbicie lustrzaneTak
  • Czas realizacjido 10 dni roboczych
  • Zobacz więcej >

Zadzwoń do konsultanta

Godziny pracy: Pon. - Pt.8:00 - 16:00

Opis

Zgodność z WT 2021 i Eurokodami

Ze względu na dostosowywanie projektu do standardu WT 2021, czas realizacji może się różnić od standardowego.

Skontaktuj się z nami aby poznać szczegóły dotyczące wybranego projektu.

Opis projektu

Nieduży, ale wygodny i praktyczny dom dla 4-5-osobowej rodziny. Na parterze zaplanowano kuchnię, pokój dzienny połączony przestrzennie z jadalnią, spiżarnię oraz łazienkę. Z wiatrołapu jest przejście do jednostanowiskowego garażu, a dalej do pomieszczenia gospodarczego. Poddasze to strefa nocna - z trzema pokojami i przestronną łazienką, oraz strych. Projekt można wykorzystać do zabudowy bliźniaczej.


Konstrukcja

Ściany zewnętrzne warstwowe z bloczków wapienno-piaskowych, na fundamentach betonowych. Ściany wewnętrzne z bloczków wapienno-piaskowych, na poddaszu g-k. Strop gęstożebrowy.

Elewacje pokryte tynkiem strukturalnym w systemie ociepleń Termo Organika oraz okładziną drewnianą i kamienną. W projekcie zastosowano okna dachowe marki FAKRO. Pokrycie dachu - dachówka ceramiczna lub cementowa CREATON.

Rzuty

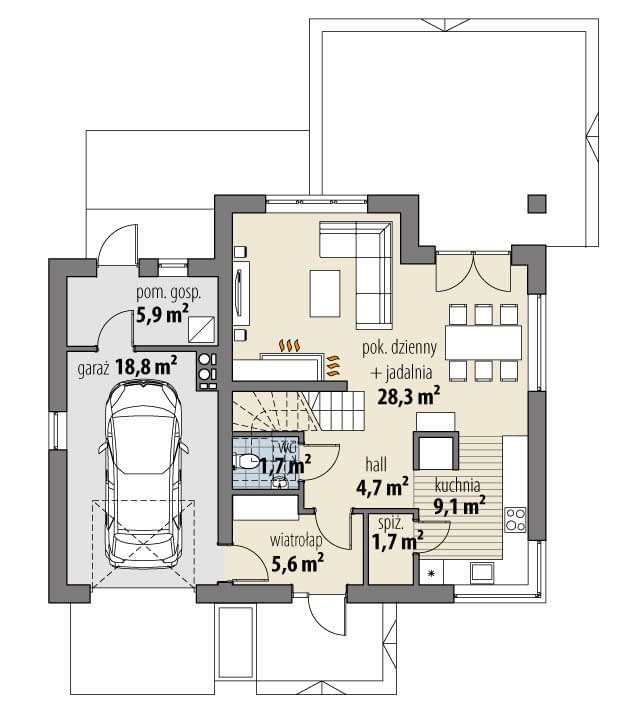

Parter

  • 1/1 wiatrołap5.6
  • 1/2 hall4.7
  • 1/3 łazienka1.7
  • 1/4 kuchnia9.1
  • 1/5 spiżarnia1.7
  • 1/6 pok. dzienny + jadalnia28.3
  • 1/7 pom. gosp.5.9
  • 1/8 garaż18.8
Rzut projektu Lena Mała - Parter

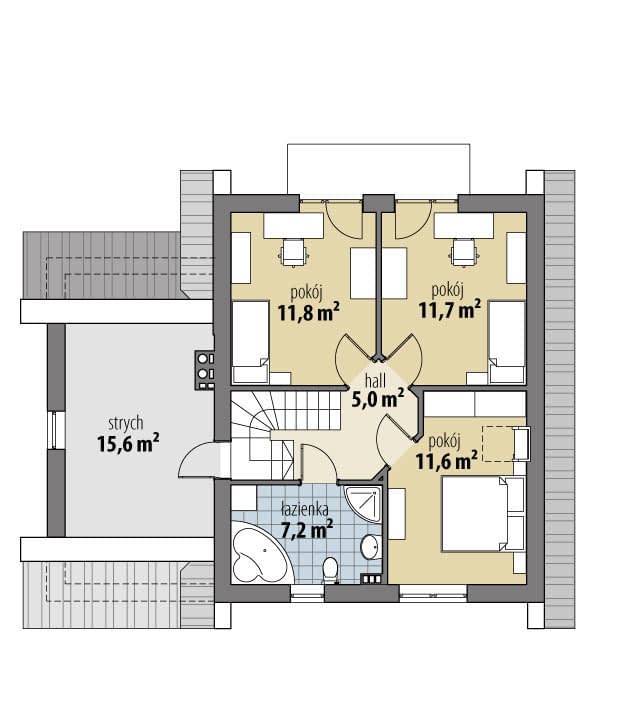

Poddasze

  • 2/1 hall5
  • 2/2 łazienka7.2
  • 2/3 pokój11.8
  • 2/4 pokój11.7
  • 2/5 pokój11.6
  • 2/6 strych15.6

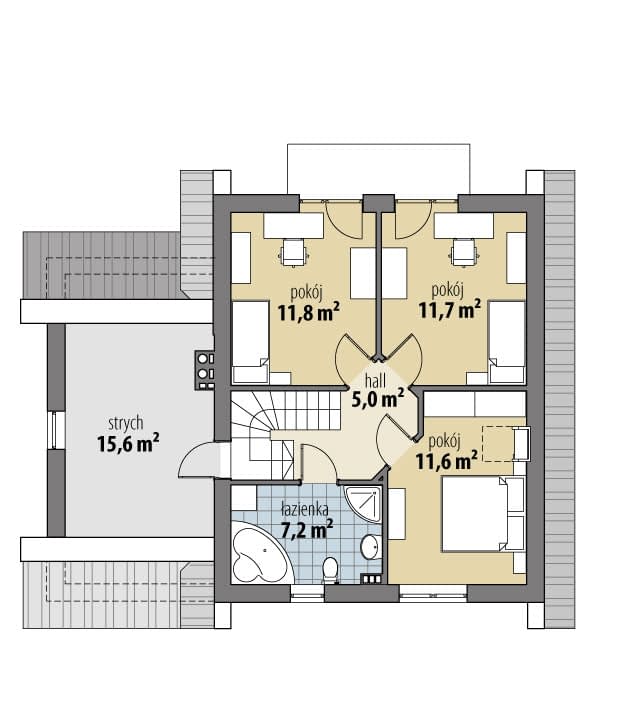

Rzut projektu Lena Mała - Poddasze

Dane techniczne

  • Powierzchnia użytkowa98.4 m²
  • Powierzchnia zabudowy107.3 m²
  • Liczba łazienek2
  • Liczba pokoi3
  • Powierzchnia dachu206.3 m²
  • Kubatura407.3 m³
  • Wysokość domu8.5 m
  • PoddaszeUżytkowe
  • Minimalne wymiary działki17.64 x 19.74m
  • GarażJednostanowiskowy
  • Rodzaj dachuDwuspadowy
  • Kąt nach. dachu43°

Koszty budowy

  • Koszt budowy334000 zł
  • Stan surowy zamknięty271000 zł

Zawartość projektu

Komplet dokumentacji projektowej stanowi:

1. Trzy (3) egzemplarze projektu architektoniczno-budowlanego

  • architektura – opis,
  • architektura - rysunki.

2. Dwa (2) egzemplarze projektu technicznego:

  • architektura - rysunki,
  • konstrukcja - opis,
  • konstrukcja - rysunki,
  • instalacje sanitarne,
  • instalacje sanitarne opis,
  • instalacje elektryczne,
  • instalacje elektryczne opis.

3. MATERIAŁY POMOCNICZE w 1 egzemplarzu.

  • rysunki wykonawcze elementów żelbetowych,
  • zestawienie stali zbrojeniowej,
  • zestawienie elementów konstrukcyjnych więźby dachowej
  • tabela elementów z kosztorysu stanu surowego zamkniętego (obejmującą robociznę, materiały i sprzęt).

Uprawnienia - wszystkie projekty domów mają stosowne uprawnienia i zaświadczenia potwierdzające przynależność do izb wszystkich projektantów, będących autorami prezentowanych na tej stronie koncepcji domów.

Zmiany w projekcie domu, które nie naruszają jego konstrukcji , możecie Państwo wprowadzać we współpracy z projektantem adaptującym projekt gotowy, bez konieczności konsultowania tego z autorem dokumentacji.

Poniżej prezentujemy zakres zmian, które nie wymagają zgody ze strony naszej Pracowni:

  • Zmiany wymiarów fundamentów wynikające z dostosowania budynku do lokalnych warunków gruntowych.
  • Wprowadzenie całkowitego lub częściowego podpiwniczenia budynku pod warunkiem nie wynoszenia poziomu parteru w stosunku do poziomu terenu.
  • Zaprojektowanie użycia innych materiałów na konstrukcję budynku (ściany stropy) przy zachowaniu wymaganych przepisami i normami parametrów oraz pod warunkiem zachowania walorów użytkowych budynku.
  • Rodzaj stropów – przy zachowaniu układu konstrukcji i wymaganych przepisami oraz normami parametrów.
  • Materiały ścian zewnętrznych i wykończeniowych (tynki, posadzki, dachówki, izolacja cieplna i przeciwwilgociowa) pod warunkiem utrzymania wymaganych parametrów (tj. np. wytrzymałość, ciepłochłonność).
  • Program użytkowy wewnątrz budynku; np. przesunięcie lub likwidacja ścian działowych i zmiana lokalizacji, ilości i kształtu okien oraz drzwi, przy zachowaniu wymaganych przepisami i normami parametrów.
  • Kąt nachylenia dachu do 10 proc. lub 5 stopni, pod warunkiem dostosowania konstrukcyjnego i zachowania formy architektonicznej.
  • Zmiana przekrojów elementów konstrukcji dachowej wynikająca z dostosowania do materiałów pokrycia lub z dostosowania budynku do innych stref śniegowych i wiatrowych niż podano w projekcie.
  • Kolorystyka elewacji, detali dekoracyjnych, kształtu podjazdów i tarasów.
  • Instalacja: wodna, kanalizacyjna, gazowa, elektryczna i centralnego ogrzewania - pod warunkiem zachowania obowiązujących norm i przepisów prawa budowlanego.
  • Realizacja projektu wg. lustrzanego odbicia.

Dodatki

Bezpłatne dodatki

Gratis

Zestaw umów

Gratis

Zmiany w projekcie

Gratis

Tablica budowy

Gratis

Dziennik budowy

Płatne dodatki

Projekt wentylacji mechanicznej

615 zł

Kosztorys

305 zł

Dodatkowy egzemplarz projektu

246 zł
