Projekt domu Leo

Name: Leo
Brand: MG Projekt
SKU: leo
Price: 6050.00 PLN
Availability: InStock

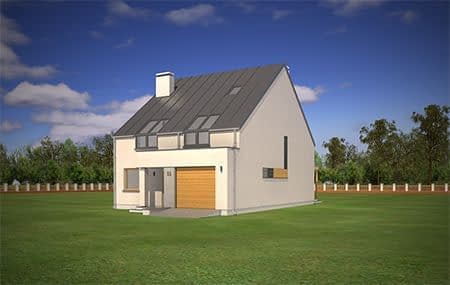

Projekt domu Leo – wizualizacja od frontu

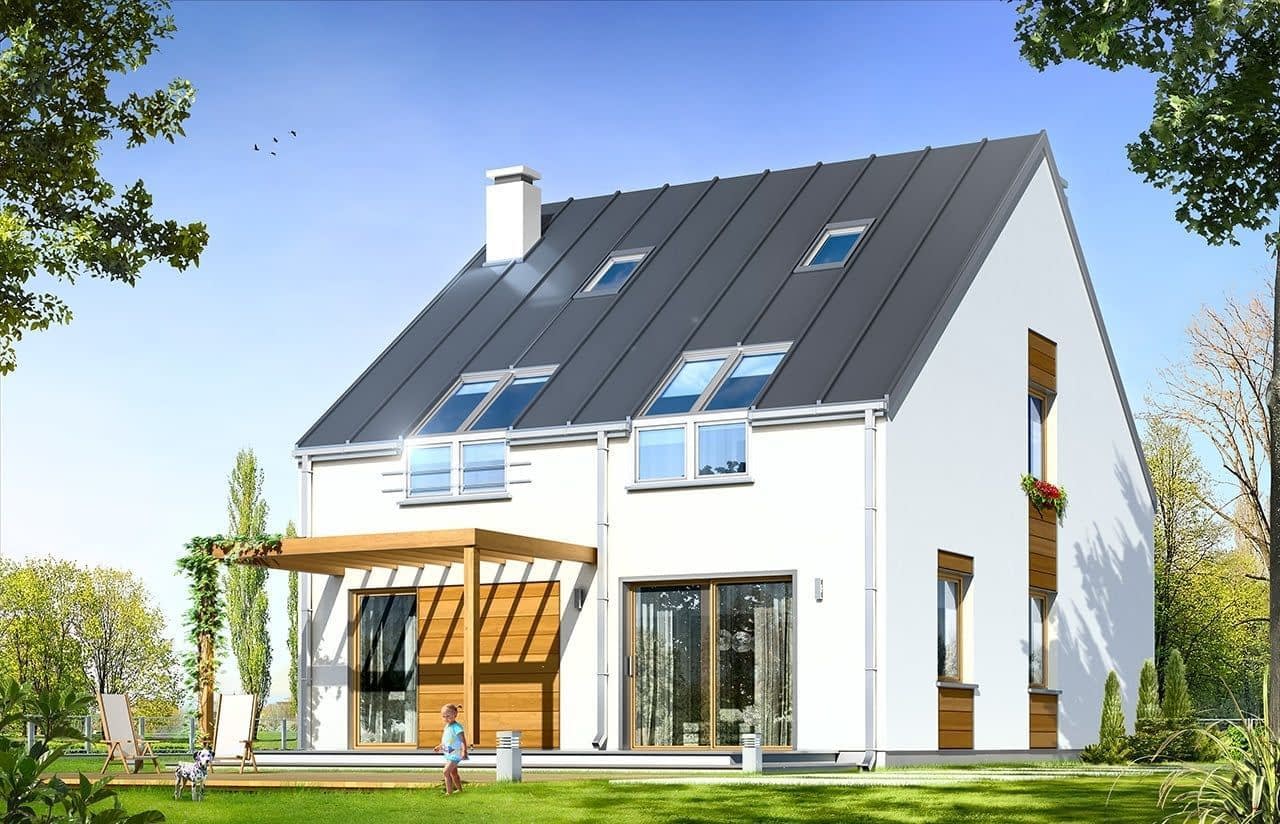

Projekt domu Leo – wizualizacja od strony ogrodu

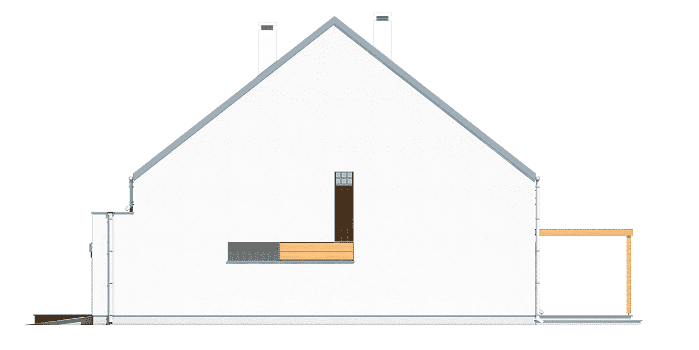

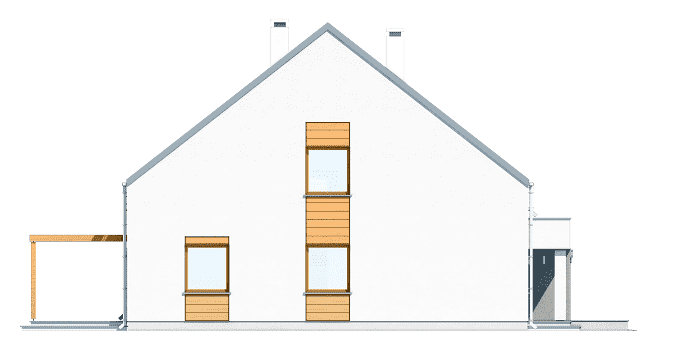

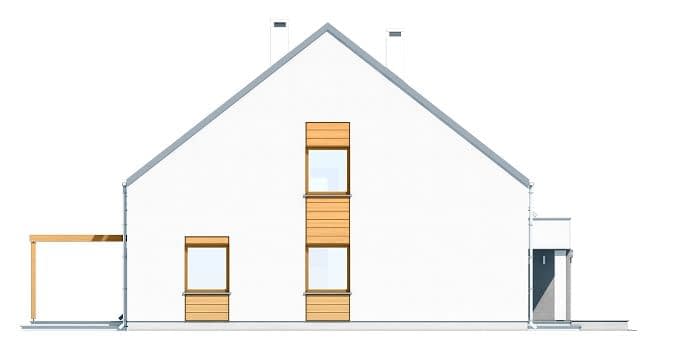

Projekt domu Leo – elewacja boczna prawa

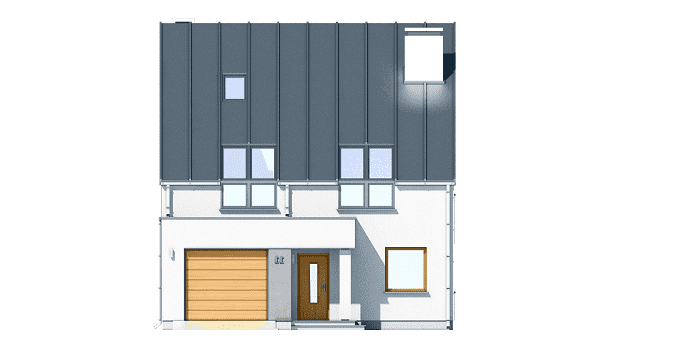

Projekt domu Leo – elewacja frontowa (odbicie lustrzane)

Autor projektu:MG Projekt

Lustrzane odbicie

Dodaj do schowka

Gratis do projektów: zestaw umów, zgoda na zmiany w projekcie. Darmowa dostawa za 0 zł.

6 050 zł

Zadaj pytanie

Typ projektuWolnostojący
StylNowoczesny
Powierzchnia użytkowa138.63 m²
KondygnacjeParterowy, z poddaszem
GarażJednostanowiskowy
DachDwuspadowy
Kąt nach. dachu38°
Odbicie lustrzaneTak
Czas realizacjimax. czas realizacji 10 dni

Zobacz więcej >

Zadzwoń do konsultanta

502 503 202

Godziny pracy: Pon. - Pt.8:00 - 16:00

Opis

Opis projektu

Leo to projekt nowoczesnego domu z poddaszem użytkowym o powierzchni 138,63 m², z garażem, dla rodziny 4–5-osobowej. Zwarta bryła na planie prostokąta jest energooszczędna, łatwa i niedroga w budowie, a wąska elewacja frontowa pozwala postawić dom na działce szerokiej na 16 m.

Prosta forma, wiele możliwości

Parterowa bryła z poddaszem pod dachem dwuspadowym nie sprawi kłopotu żadnej ekipie. Dom łatwo przekształcić w bliźniaka, a nawet w zabudowę szeregową. Okna połaciowe zestawione z oknami w ściance kolankowej dają we wnętrzach pokoi efektowne światło.

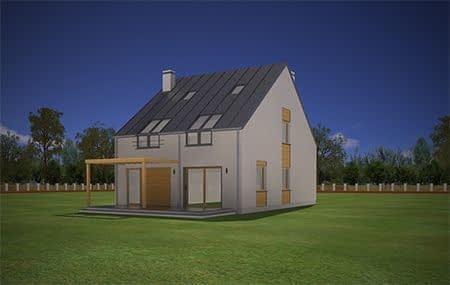

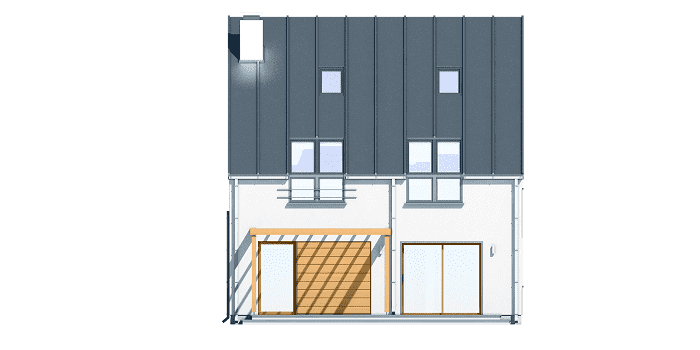

Od frontu i od ogrodu

Front urozmaica lekko wysunięty garaż (22,5 m²) i podcień wejściowy. Z salonu z kominkiem przez przeszklone drzwi wychodzi się na taras, częściowo osłonięty pergolą.

wymiary budynku: 9,16 × 13,86 m
minimalna działka: 16,16 × 23,50 m
dach dwuspadowy 38°, wysokość 9,34 m
kubatura: 812 m³

Ile kosztuje budowa?

Według kosztorysu MG Projekt stan surowy zamknięty to ok. 283 tys. zł, roboty wykończeniowe ok. 272 tys. zł, instalacje ok. 91 tys. zł, a realizacja domu pod klucz ok. 555 tys. zł. To kwoty netto (bez VAT), policzone na średnich krajowych cenach z Sekocenbudu dla budowy systemem gospodarczym. Rzeczywisty koszt będzie inny: zależy od regionu, ekipy, terminu budowy i wybranego standardu, więc traktuj te liczby jako punkt wyjścia do własnej wyceny.

Szukasz prostego, nowoczesnego domu na wąską działkę? Zamów projekt domu Leo na wbudowie.pl.

Konstrukcja

Fundamenty: betonowe ławy i ściany fundamentowe z bloczków betonowych

Ściany zewnętrzne: ściany murowane - pustaki porotherm 25 + styropian + tynk cienkowarstwowy

Strop: Teriva

Elewacje: tynk cienkowarstwowy na styropianie

Pokrycie dachu: blacha na rąbek (wariantowo dachówka)

Rzuty

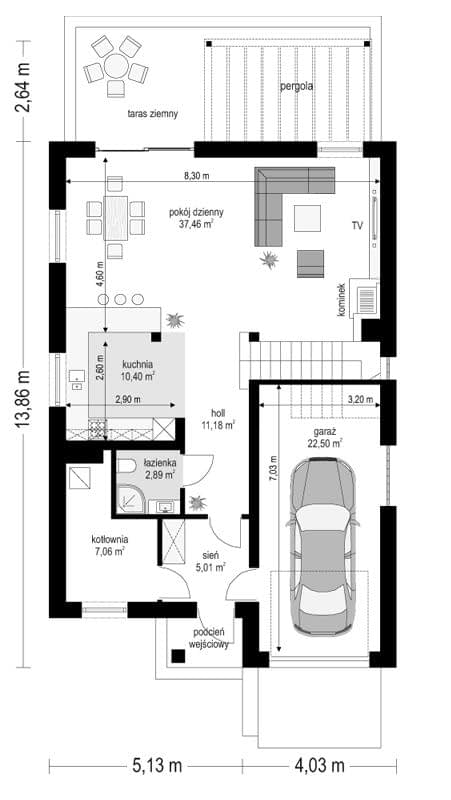

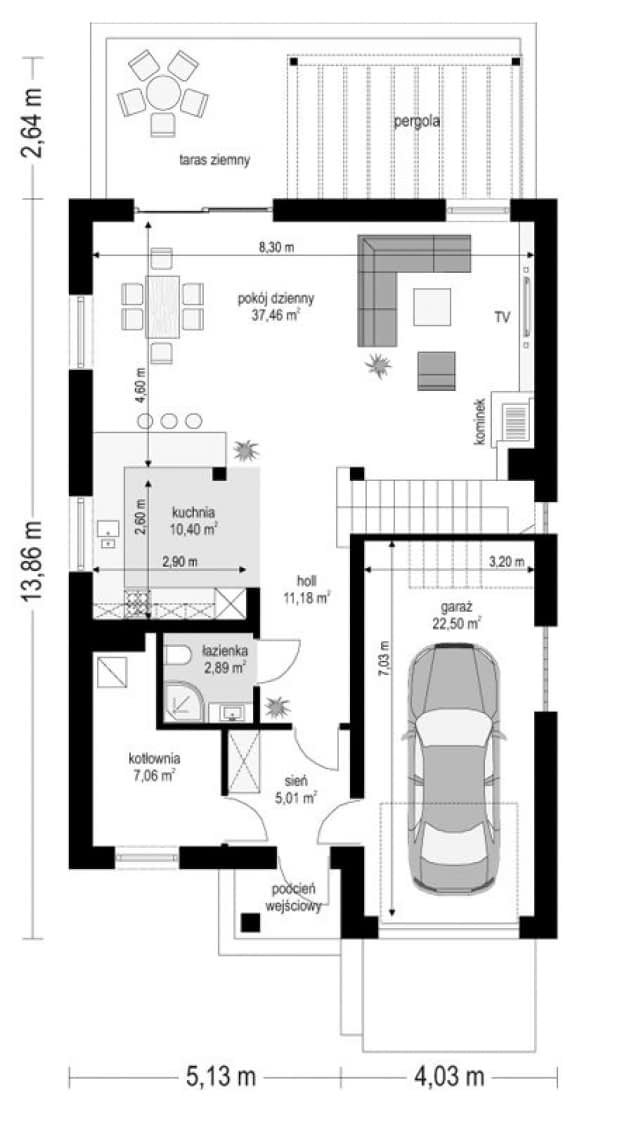

Parter

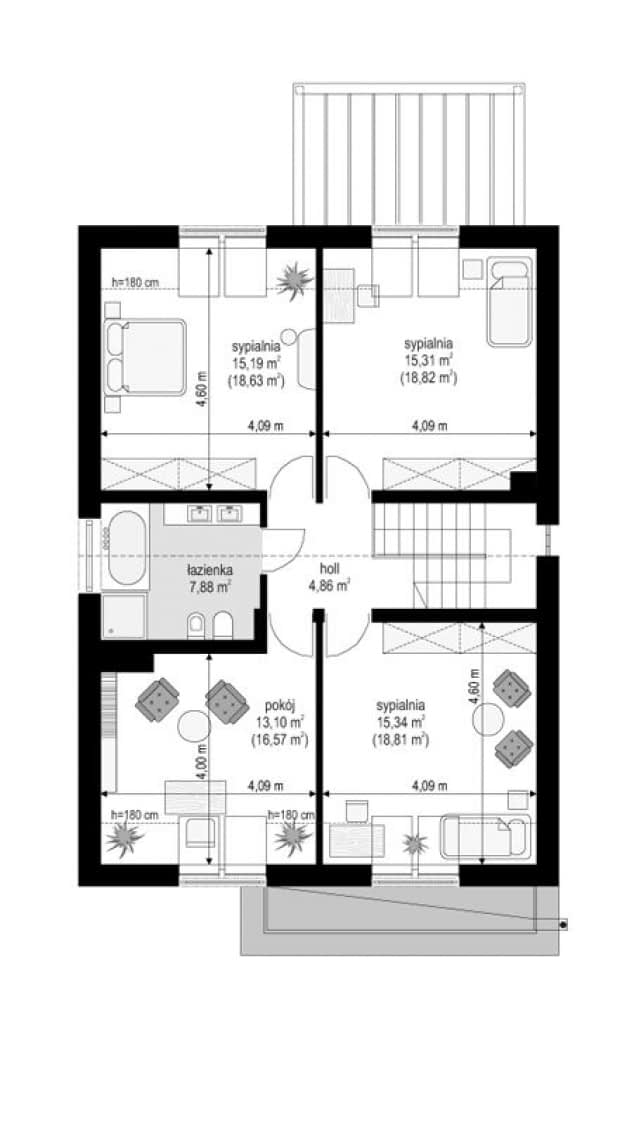

Poddasze

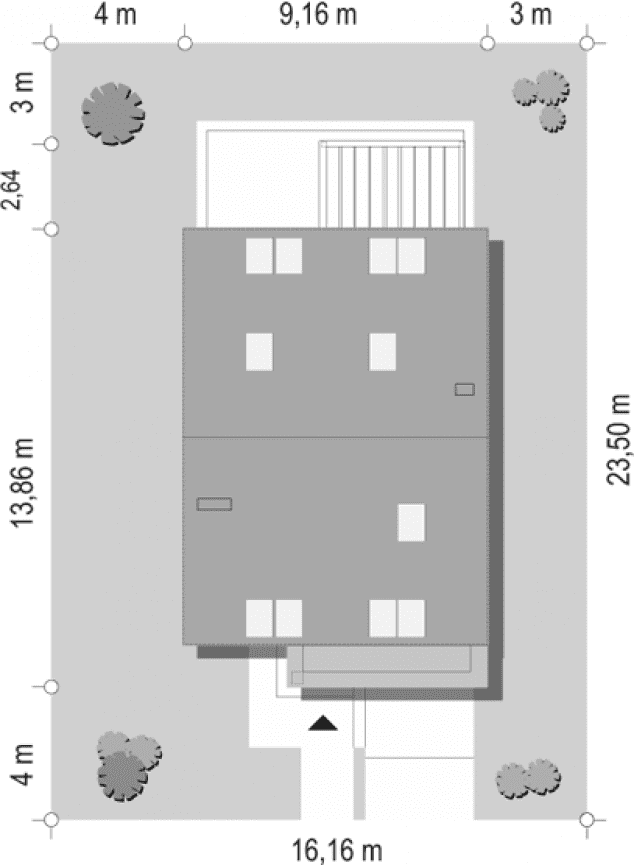

Sytuacja na działce

Dane techniczne

Powierzchnia użytkowa138.63 m²
Powierzchnia netto145.69 m²
Powierzchnia zabudowy120.29 m²
KominekTak
Liczba łazienek2
Liczba pokoi5
Powierzchnia dachu131 m²
Kubatura812 m³
Długość domu13.86 m
Szerokość domu9.16 m
Wysokość domu9.34 m
Poddaszeużytkowe
Energia pierwotna69.1 kWh/m²/rok
Energia końcowa56.5 kWh/m²/rok
Minimalne wymiary działki23.5 x 16.16m
GarażJednostanowiskowy
Rodzaj dachuDwuspadowy
Kąt nach. dachu38°

Instalacja grzewcza

EUco43.5 kwH/m²/rok

Koszty budowy

Stan surowy210545 zł
Stan surowy zamknięty282550 zł
Koszt wykończenia272221 zł
Koszt instalacji91376 zł

Zawartość projektu

W komplecie nowej wersji dokumentacji projektowej znajdują się 3 egzemplarze projektu architektoniczno-budowlanego oraz 3 egzemplarze projektu technicznego

Projekt architektoniczno-budowlany zawierający:
-opis architektoniczny z elementami konstrukcji,
-część rysunkowa: rzut parteru, poddasza/piętra, rzut dachu w skali 1:100, przekroje skala 1:50,
elewacje skala 1:100.

Projekt techniczny zawierający:
-opis techniczny i konstrukcyjny (obliczenia statyczne - w zależności od projektu włączone w projekt lub stanowiące odrębną teczkę).

Część rysunkowa architektura i konstrukcja:
-rzuty fundamentów, parteru, poddasza, stropu, więźby, dachu / w skali 1:50,
-przekroje przez budynek / budynek skali 1:50,
-elewacje budynku / w skali 1:50 (*niektóre projekty posiadają rysunki w skali 1:100 lub 1:75),
-zestawienie stolarki budowlanej okiennej i drzwiowej,
-szczegóły konstrukcji i ewentualne szczegóły budowlane,

Część instalacyjna:
-część opisowa do projektów instalacji elektrycznych, wodno-kanalizacyjnych, grzewczych, gazowych (jeśli występują).

Część rysunkowa do projektów instalacji:
-schematy instalacji elektrycznych, schemat rozdzielni, plan instalacji odgromowej,
-schematy instalacji wodno-kanalizacyjnej i ciepłej wody,
-schematy instalacji grzewczych,
-schemat instalacji gazowej (jeśli występują).

Do projektu dołączane jest zestawienie materiałowe, z wykazem elementów drewnianych oraz stali budowlanej.
Do projektu dołączone są kopie uprawnień wszystkich projektantów, oraz aktualne zaświadczenia o przynależności do izb zawodowych.
Projekt zawiera oświadczenie projektantów o poprawności projektu w świetle Prawa Budowlanego, a także zawiera informację dotyczącą bezpieczeństwa i ochrony zdrowia ( BIOZ).
Do projektu dołączona jest także zgoda na zmiany adaptacyjne. Zgoda dołączana jest do każdego projektu bezpłatnie. Na Państwa życzenie zakres zgody na zmiany możemy dowolnie rozszerzyć.

Pracownia zezwala na następujące zmiany i odstępstwa od projektu architektoniczno-budowlanego w trakcie jego przystosowywania do lokalizacji:

Zmianę obrysu zewnętrznego ścian zewnętrznych.
Zmianę obrysu wewnętrznego ścian zewnętrznych.
Zmianę układu ścian wewnętrznych działowych.
Zmianę funkcji, ilości i usytuowania poszczególnych pomieszczeń na dowolnej kondygnacji w projekcie.
Zmianę ukształtowania, ilości i kąta nachylenia połaci dachowych.
Zmianę ilości, umiejscowienia i wielkości otworów okiennych i drzwiowych.
Zmianę rodzaju materiału i technologii wykonania ścian zewnętrznych oraz wewnętrznych oraz ścian fundamentowych.
Zmianę rodzaju i technologii wykonania stropów nad dowolną kondygnacją.
Zmianę umiejscowienia, kształtu i materiału wykonania schodów w budynku.
Zmianę wielkości, kształtu i materiałów, bądź likwidacja: tarasów, podestów i balkonów.
Likwidację lub dodanie dowolnej ilości:
