Projekt domu Leśny Zakątek 2

Dodaj do schowka

Gratis do projektów: zestaw umów, zgoda na zmiany w projekcie. Darmowa dostawa za 0 zł.

4 840 zł

Zadaj pytanie

Typ projektuWolnostojący
StylTradycyjny
Powierzchnia użytkowa126.35 m²
KondygnacjeParterowy, z poddaszem
GarażJednostanowiskowy
DachDwuspadowy
Kąty nach. dachu45°, 16°
Odbicie lustrzaneNie
Czas realizacjimax. czas realizacji 10 dni

Zobacz więcej >

Zadzwoń do konsultanta

502 503 202

Godziny pracy: Pon. - Pt.8:00 - 16:00

Opis

Opis projektu

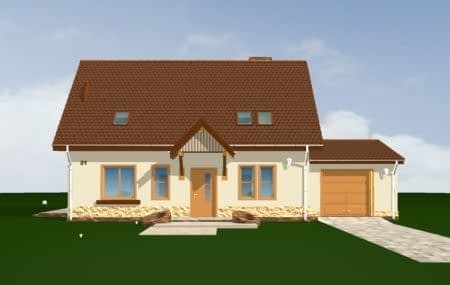

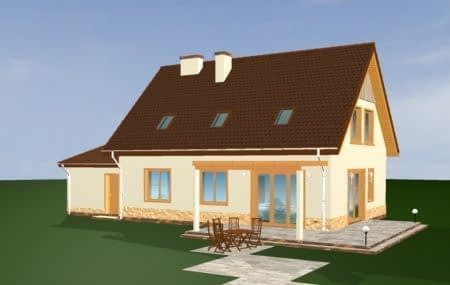

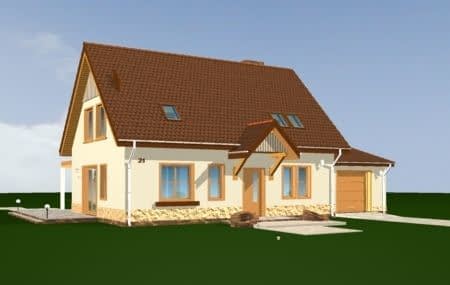

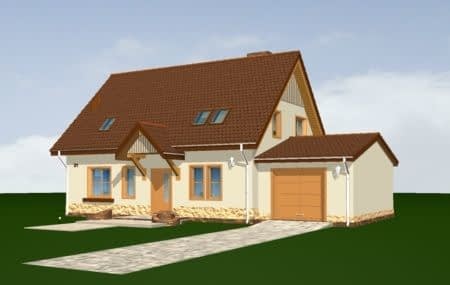

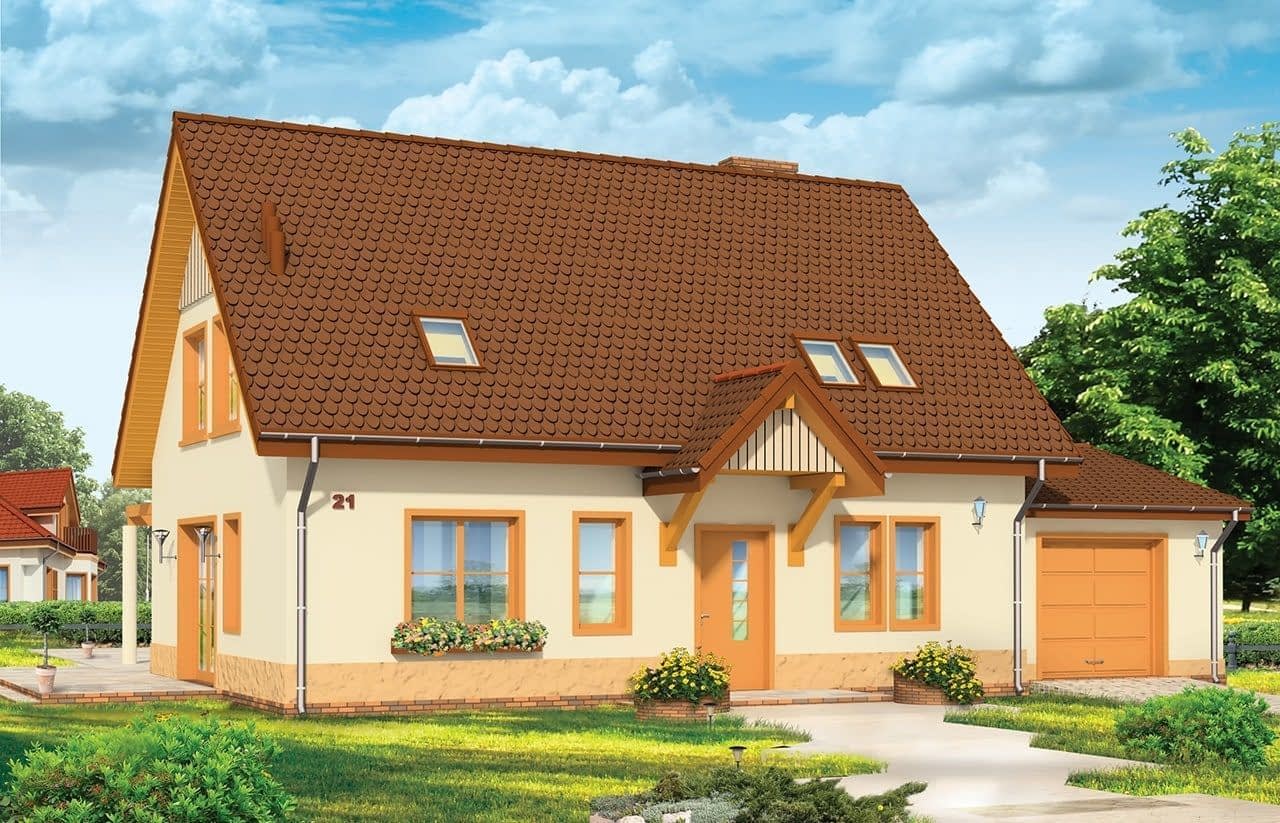

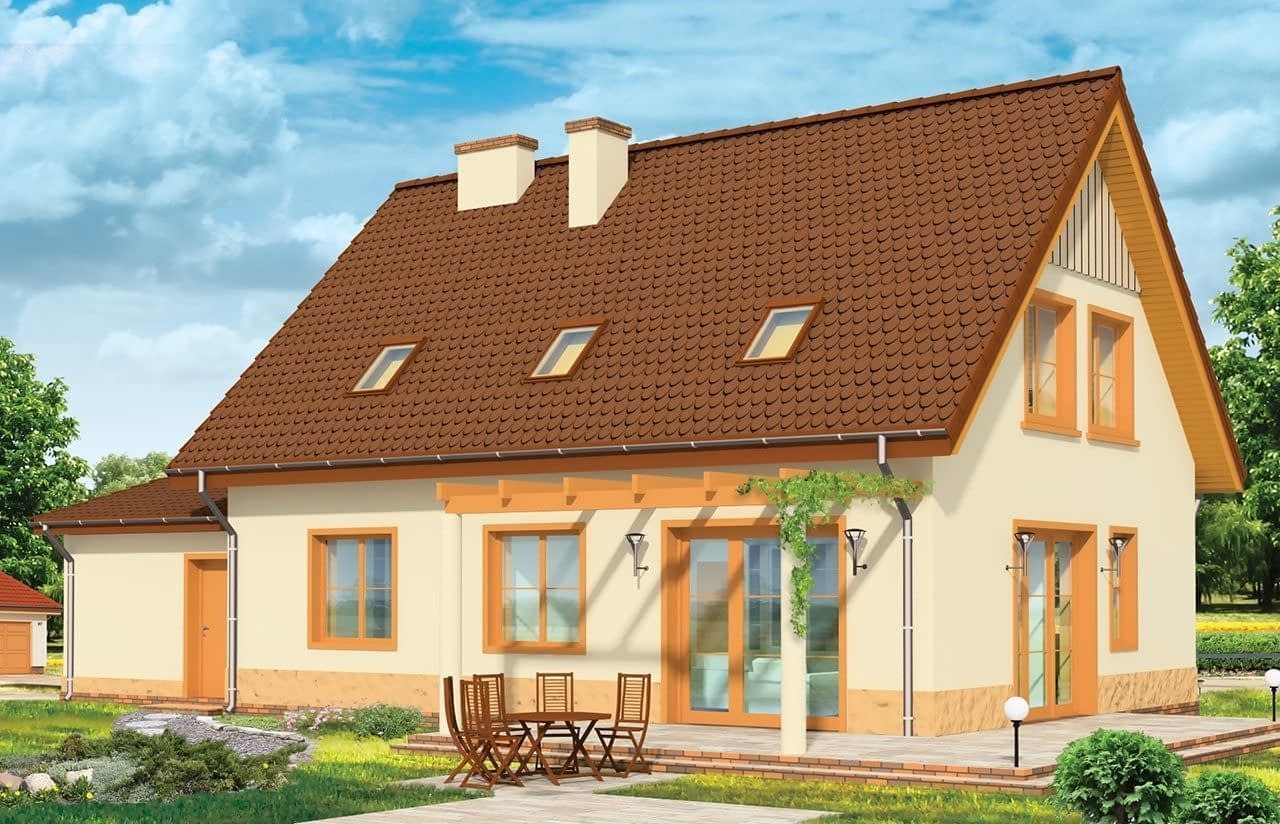

Projekt domu Leśny Zakątek 2 to wariantowa wersja popularnego projektu Leśny Zakątek. Budynek zyskał nową szatę zewnętrzną, zmieniony został też ganek wejściowy. Przeprojektowano nieco układ ścian wewnątrz domu, oraz kształt tarasu i układ drzwi balkonowych salonu. Dzięki temu z pokoju dziennego można wyjść również na tył domu. Dom pasuje zarówno na działkę z ogrodem z tyłu jak i z boku. Wnętrze domu stanowi jednoprzestrzenna powierzchnia połączonego salonu z holem, jadalnią i kuchnią. Na parterze zaprojektowano też dodatkowy pokój z łazienką, kotłownię i garaż. Poddasze to trzy sypialnie z łazienką i garderoba. Pracownia dysponuje również projektem domu Leśny Zakątek 2 w odbiciu lustrzanym.

Konstrukcja

Fundamentyławy betonowe, ściany z bloczków
Ściany zewnętrzneściany dwuwarstwowe z pustaków MAX
StropTeriva
Elewacjetynk cienkowarstwowy
Pokrycie dachudachówka

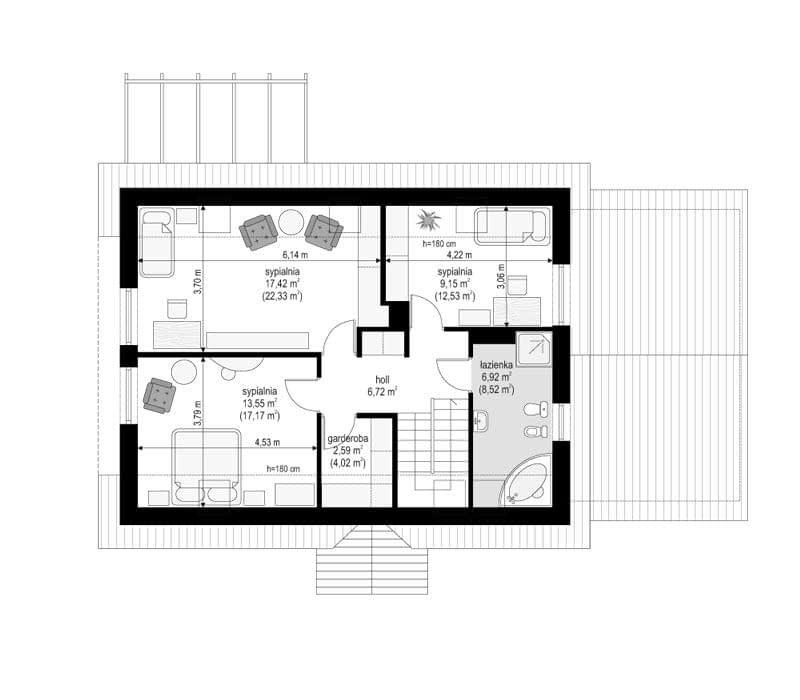

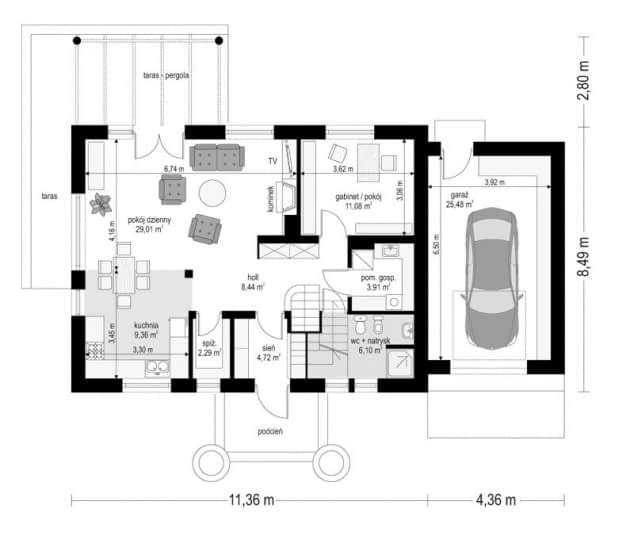

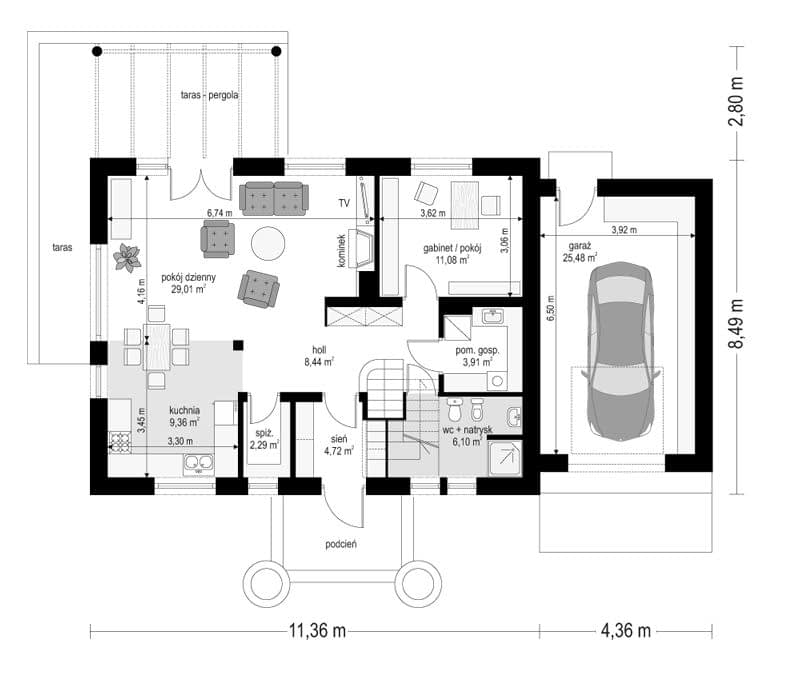

Rzuty

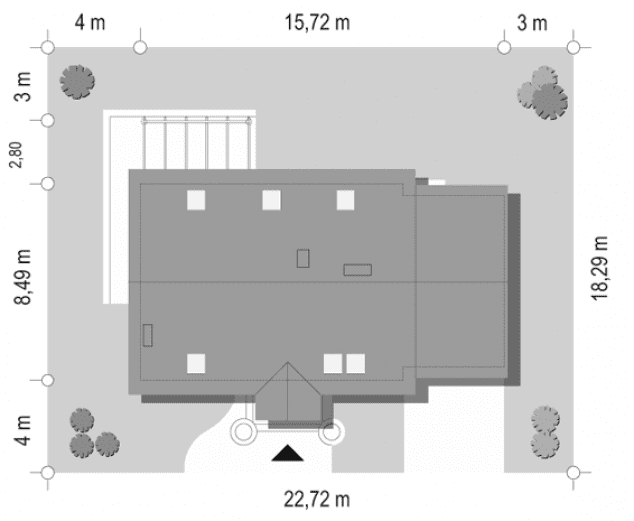

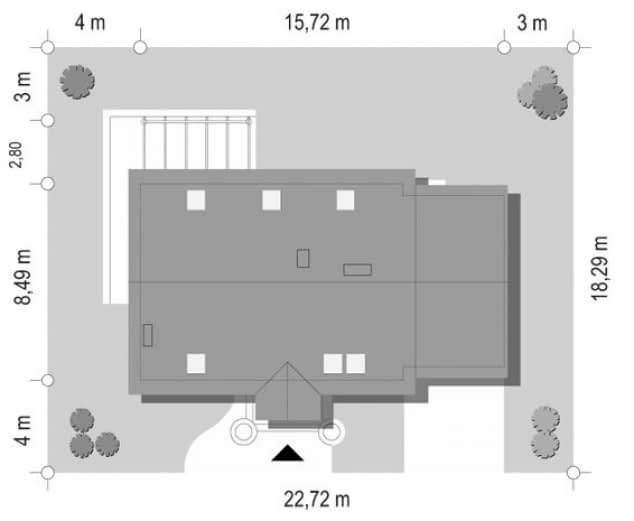

sytuacja

Dane techniczne

Powierzchnia użytkowa126.35 m²
Powierzchnia netto156.74 m²
Powierzchnia zabudowy129.6 m²
KominekTak
Liczba łazienek2
Liczba pokoi5
Powierzchnia dachu212.1 m²
Kubatura535 m³
Długość domu8.49 m
Szerokość domu15.72 m
Wysokość domu8.6 m
Poddaszeużytkowe
Minimalne wymiary działki18.29 x 22.72m
GarażJednostanowiskowy
Rodzaj dachuDwuspadowy
Kąty nach. dachu45°, 16°

Koszty budowy

Stan surowy143622 zł
Stan surowy zamknięty204636 zł
Koszt wykończenia220077 zł
Koszt instalacji79623 zł

Zawartość projektu

W komplecie nowej wersji dokumentacji projektowej znajdują się 3 egzemplarze projektu architektoniczno-budowlanego oraz 3 egzemplarze projektu technicznego

Projekt architektoniczno-budowlany zawierający:
-opis architektoniczny z elementami konstrukcji,

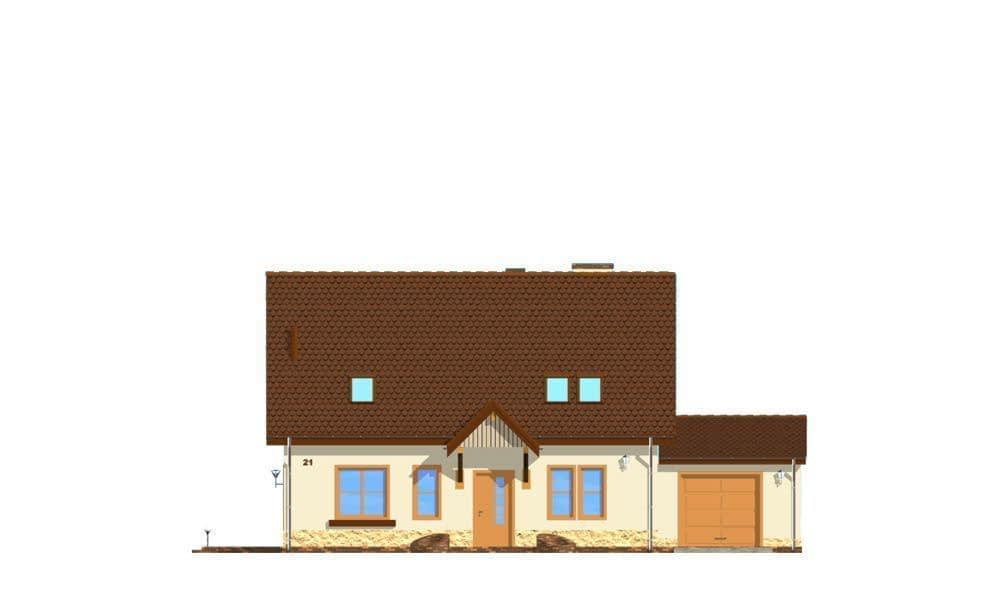

-część rysunkowa: rzut parteru, poddasza/piętra, rzut dachu w skali 1:100, przekroje skala 1:50,
elewacje skala 1:100.

Projekt techniczny zawierający:
-opis techniczny i konstrukcyjny (obliczenia statyczne - w zależności od projektu włączone w projekt lub stanowiące odrębną teczkę).

Część rysunkowa architektura i konstrukcja:
-rzuty fundamentów, parteru, poddasza, stropu, więźby, dachu / w skali 1:50,
-przekroje przez budynek / budynek skali 1:50,
-elewacje budynku / w skali 1:50 (*niektóre projekty posiadają rysunki w skali 1:100 lub 1:75),
-zestawienie stolarki budowlanej okiennej i drzwiowej,
-szczegóły konstrukcji i ewentualne szczegóły budowlane,

Część instalacyjna:
-część opisowa do projektów instalacji elektrycznych, wodno-kanalizacyjnych, grzewczych, gazowych (jeśli występują).

Część rysunkowa do projektów instalacji:
-schematy instalacji elektrycznych, schemat rozdzielni, plan instalacji odgromowej,
-schematy instalacji wodno-kanalizacyjnej i ciepłej wody,
-schematy instalacji grzewczych,
-schemat instalacji gazowej (jeśli występują).

Do projektu dołączane jest zestawienie materiałowe, z wykazem elementów drewnianych oraz stali budowlanej.
Do projektu dołączone są kopie uprawnień wszystkich projektantów, oraz aktualne zaświadczenia o przynależności do izb zawodowych.
Projekt zawiera oświadczenie projektantów o poprawności projektu w świetle Prawa Budowlanego, a także zawiera informację dotyczącą bezpieczeństwa i ochrony zdrowia ( BIOZ).
Do projektu dołączona jest także zgoda na zmiany adaptacyjne. Zgoda dołączana jest do każdego projektu bezpłatnie. Na Państwa życzenie zakres zgody na zmiany możemy dowolnie rozszerzyć.

Pracownia zezwala na następujące zmiany i odstępstwa od projektu architektoniczno-budowlanego w trakcie jego przystosowywania do lokalizacji:

Zmianę obrysu zewnętrznego ścian zewnętrznych.
Zmianę obrysu wewnętrznego ścian zewnętrznych.
Zmianę układu ścian wewnętrznych działowych.
Zmianę funkcji, ilości i usytuowania poszczególnych pomieszczeń na dowolnej kondygnacji w projekcie.
Zmianę ukształtowania, ilości i kąta nachylenia połaci dachowych.
Zmianę ilości, umiejscowienia i wielkości otworów okiennych i drzwiowych.
Zmianę rodzaju materiału i technologii wykonania ścian zewnętrznych oraz wewnętrznych oraz ścian fundamentowych.
Zmianę rodzaju i technologii wykonania stropów nad dowolną kondygnacją.
Zmianę umiejscowienia, kształtu i materiału wykonania schodów w budynku.
Zmianę wielkości, kształtu i materiałów, bądź likwidacja: tarasów, podestów i balkonów.
Likwidację lub dodanie dowolnej ilości:
