Projekt domu Libera (SI)
+1
- Typ projektuWolnostojący
- StylGórski
- Powierzchnia użytkowa783.35 m²
- KondygnacjeParterowy, z poddaszem, z piwnicą
- GarażBez garażu
- DachWielospadowy
- Kąt nach. dachu30°
- Odbicie lustrzaneTak
- Czas realizacjido 10 dni roboczych Zobacz więcej >
Opis
Zgodność z WT 2021 i Eurokodami
Ze względu na dostosowywanie projektu do standardu WT 2021, czas realizacji może się różnić od standardowego.
Skontaktuj się z nami aby poznać szczegóły dotyczące wybranego projektu.
Opis projektu

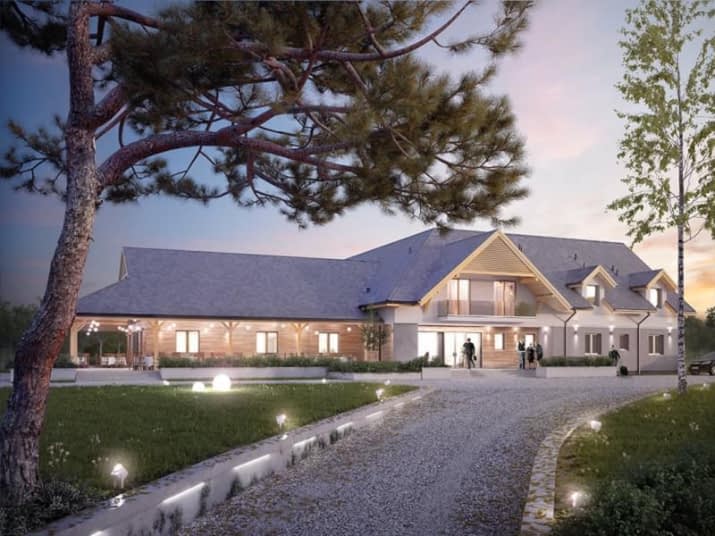

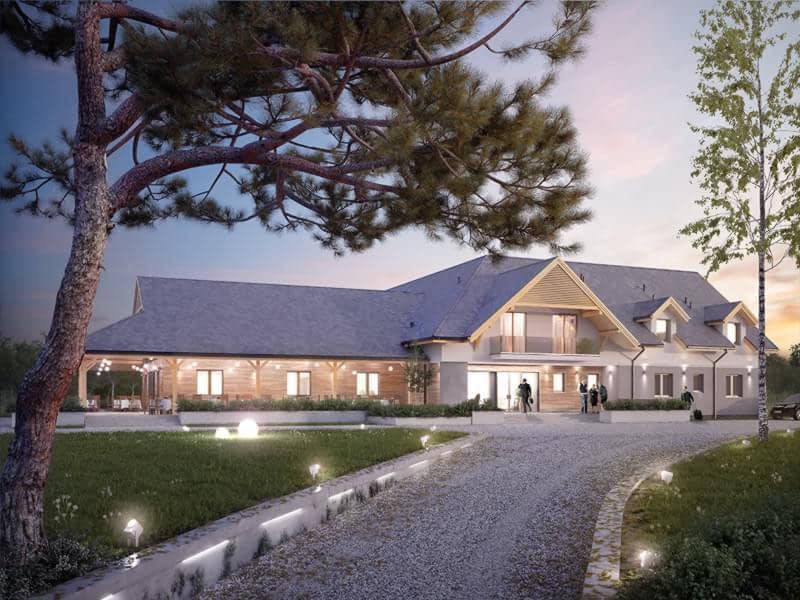

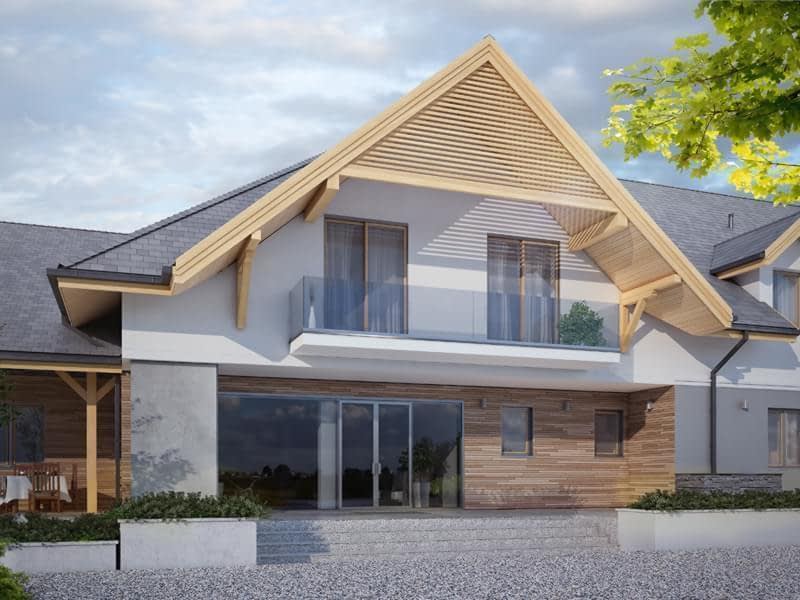

Libera to klimatyczny pensjonat z użytkowym poddaszem oraz centrum rekreacyjnym SPA w podpiwniczeniu. Na parterze znajduje się sala restauracyjna z antresolą, umożliwiająca organizację imprez okolicznościowych oraz dobrze zorganizowane zaplecze kuchenne. Goście do dyspozycji posiadają także bar oraz przestronny hol z miejscem do odpoczynku. Dodatkowo na parterze znajdują się trzy pokoje dostosowane do potrzeb osób niepełnosprawnych. Na poddaszu zaprojektowano osiem pokoi oraz salę konferencyjną z możliwością przejścia na antresolę w sali restauracyjnej. W piwnicy zlokalizowano centrum SPA z basem, sauną oraz pomieszczeniami rekreacyjnymi z możliwością ich zagospodarowania na gabinety odnowy biologicznej. Budynek idealnie wkomponuje się w otoczenie, dzięki zastosowaniu naturalnych odcieni szarości oraz drewna na elewacji. Przestronny, zadaszony taras biegnący wzdłuż części restauracyjnej umożliwi gościom odpoczynek niezależnie od panujących na zewnątrz warunków atmosferycznych.
Konstrukcja
Ściany: 2-warstwowe - bloczek silikatowy + styropian, Stropy: żelbetowe, wylewane, Dach: blacha dachówkowa, kąt nachylenia 40°
Rzuty
piwnica
- schody17.46
- korytarz/komunikacja10.82
- pomieszczenie rekreacyjne17.65
- pomieszczenie rekreacyjne13.95
- pomieszczenie rekreacyjne25.9
- szatnia9.4
- szatnia5.94
- korytarz/komunikacja3.15
- korytarz/komunikacja34.94
- wc5.75
- korytarz/komunikacja3.6
- pomieszczenie porz±dkowe3.27
- wc5.75
- pomieszczenie rekreacyjne156.42
- pomieszczenie techniczne19.87
- korytarz/komunikacja13.4
- pomieszczenie techniczne19.53
- wc4.26
- wc2.78
- pomieszczenie socjalne14.44
- korytarz/komunikacja14.34
- schody12.4
- korytarz/komunikacja15
- pomieszczenie porz±dkowe3.76
- magazyn chłodniczy4.12
- magazyn10.6
- obieralnia5.37
- pomieszczenie techniczne6.78

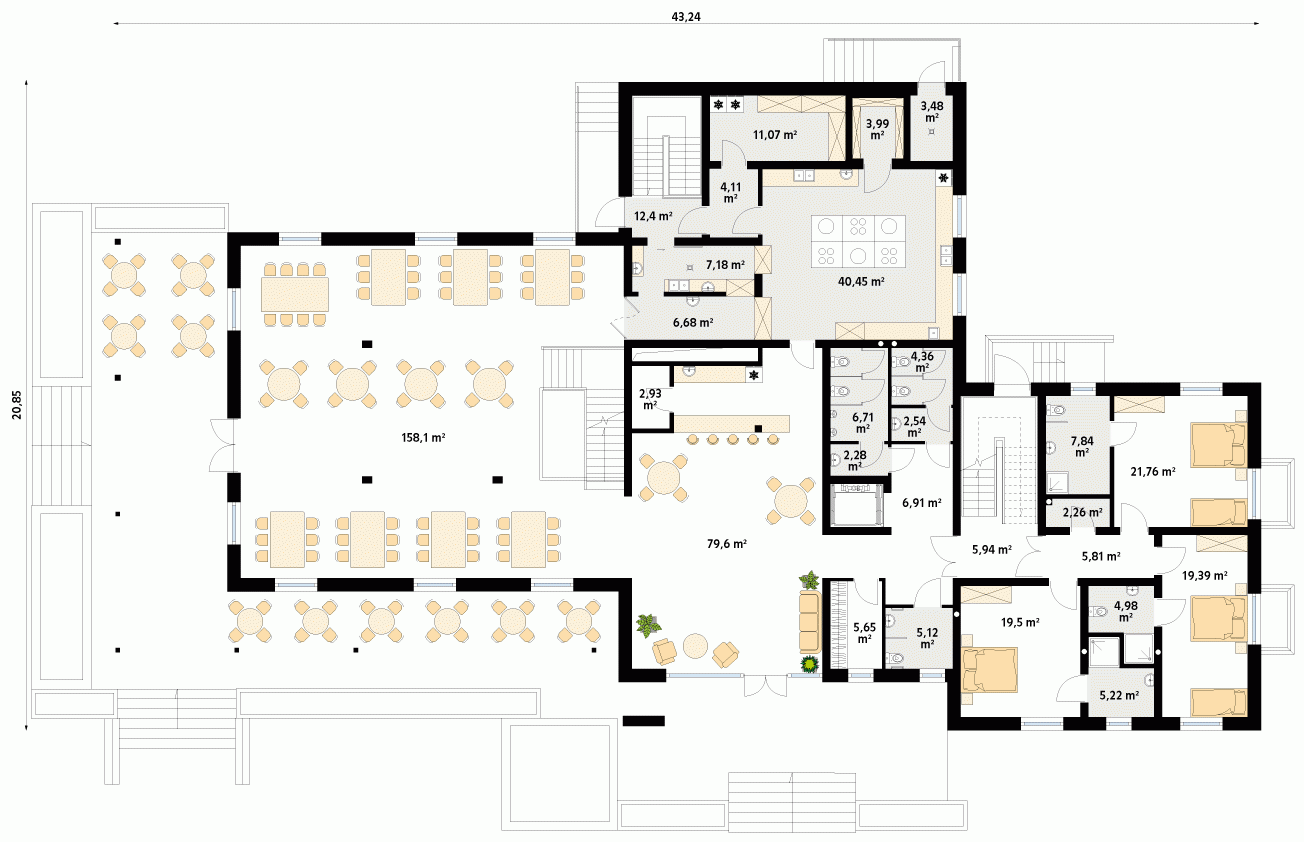

parter
- hol79.6
- magazyn baru2.93
- sala konsumpcyjna158.1
- rozdzielnia kelnerska6.68
- zmywalnia7.18
- schody12.4
- korytarz/komunikacja4.11
- magazyn suchy11.07
- magazyn chłodniczy3.99
- pomieszczenie na odpadki3.48
- kuchnia40.45
- wc4.36
- wc6.71
- wc2.54
- wc2.28
- korytarz/komunikacja6.91
- szatnia5.65
- wc5.12
- schody5.94
- pokój19.5
- korytarz/komunikacja5.81
- łazienka4.98
- łazienka5.22
- pokój19.39
- pokój21.76
- łazienka7.84
- pomieszczenie pomocnicze2.26
poddasze
- korytarz/komunikacja10.83
- korytarz/komunikacja19.48
- pokój16
- łazienka5.43
- korytarz/komunikacja5.81
- pomieszczenie pomocnicze1.95
- łazienka5.69
- pokój20.39
- pokój17.74
- łazienka4.8
- łazienka4.29
- pokój17.19
- łazienka5.07
- pokój16.31
- pokój18.73
- łazienka4.4
- sala konferencyjna31.52
- antresola46.19
- łazienka5.6
- korytarz/komunikacja9.08
- pokój22.95
- pokój22.95
- korytarz/komunikacja9.08
- łazienka5.6
Usytuowanie na działce
Dane techniczne
- Powierzchnia użytkowa783.35 m²
- Powierzchnia zabudowy581 m²
- Liczba pokoi13
- Powierzchnia dachu983 m²
- Kubatura4101.21 m³
- Długość domu20.85 m
- Szerokość domu43.24 m
- Wysokość domu9.94 m
- GarażBez garażu
- Rodzaj dachuWielospadowy
- Kąt nach. dachu30°
Instalacja grzewcza
- Instalacja opcjonalna
Zawartość projektu
PROJEKT SKŁADA SIĘ Z:
- Projekt architektoniczno-budowlany wraz z projektem zagospodarowania działki lub terenu - 3 egzemplarze,
- Projekt techniczny - 2 egzemplarze.
Projekt architektoniczno-budowlany
Projekt zawiera rysunki architektoniczne w skali 1:50 lub 1:100:
- rzuty poziome poszczególnych kondygnacji (parter, poddasze lub piętro),
- rzut dachu,
- przekroje,
- opisy przegród,
- elewacje budynku,
- wykaz stolarki okiennej i drzwiowej,
- detale rozwiązań architektonicznych.
Projekt zawiera również opis techniczny, który wskazuje:
- zamierzony sposób użytkowania obiektu budowlanego,
- charakterystyczne parametry techniczne obiektu budowlanego (zestawienie powierzchni, kubatury, wysokość, wymiary, liczba kondygnacji),
- informację o sposobie posadowienia obiektu budowlanego,
- projektowane rozwiązania materiałowe i techniczne, mające wpływ na otoczenie, w tym środowisko,
- informację o wyposażeniu technicznym budynku, w tym projektowanym źródle ciepła do ogrzewania i przygotowania ciepłej wody użytkowej,
- inne wymagane opinie, uzgodnienia i pozwolenia.
Projekt Techniczny
Projekt techniczny zawiera:
- Opis techniczny i konstrukcyjny,
- Część architektoniczną (rzuty, przekroje, elewacje, wykaz stolarki w skali 1:50 lub 1:100),
- Część konstrukcyjną (rysunki w skali 1:25 lub 1:50) na którą składa się:
- rzuty fundamentów,
- rzuty konstrukcyjne poszczególnych kondygnacji,
- wykaz drewna na więźbę dachową i jej rzut,
- wykaz stali zbrojeniowej,
- szczegółowe rysunki detali konstrukcyjnych wraz z rozrysowanym zbrojeniem w skali 1:10 lub 1:20.
- Instalacje sanitarne, które zwierają:
- opis techniczny,
- niezbędne obliczenia,
- schematy instalacyjne przebiegu instalacji wodno-kanalizacyjnej,
- schemat instalacji CO wraz z doborem grzejników,
- schemat i rozwinięcie instalacji gazowej,
- schemat kotłowni wraz z doborem kotła,
- schemat podłączenia wodomierza i gazomierza.
- Instalacje elektryczne zawierające:
- opis techniczny i obliczenia instalacji elektrycznej i odgromowej,
- schemat rozmieszczenia elementów instalacji elektrycznej,
- schemat szafki bezpiecznikowej,
- schemat tablicy bezpiecznikowej,
- schemat instalacji telefonicznej.
Celem uniemożliwienia dekompletacji projektu, otrzymany projekt jest zabezpieczony plombą oraz hologramem, które świadczą o jego oryginalności. Zerwanie plomby lub naruszenie hologramów oznacza wykorzystanie projektu, co będzie jednoznaczne z brakiem możliwości jego zwrotu. Aby ułatwić zapoznanie się projektem, do kompletu dokumentacji dołączamy egzemplarz okazowy w formacie A4. Egzemplarz okazowy projektu umożliwi sprawdzenie projektu pod kątem warunków zabudowy oraz dopasowania projektu do działki i jest wystarczający do ewentualnej oceny przydatności projektu dla zamierzonej inwestycji.
Autor projektu wyraża zgodę na zmiany, które dopuszczają następujący zakres adaptacji:
- dostosowanie fundamentów do warunków geotechnicznych w miejscu posadowienia budynku
- realizacja budynku w lustrzanym odbiciu
- zmiana technologii wykonania domu: materiałów ściennych, izolacyjnych, wykończeniowych przy spełnieniu wymaganych normą własności ścian
- zmiany wymiarów rzutu poziomego budynku w granicach 5%
- zmiana rodzajów stropów przy zachowaniu układu konstrukcyjnego oraz wymaganej wytrzymałości
- zmiana pokrycia dachowego na ciężkie po dostosowaniu konstrukcji budynku do zwiększonego ciężaru pokrycia dachowego, zmiana kąta nachylenia dachu w granicach 5%
- podpiwniczenie budynku lub rezygnacja z podpiwniczenia
- zmiana lokalizacji ścian działowych i wewnętrznych otworów drzwiowych ( przy zachowaniu nośności elementów konstrukcyjnych budynku)
- zmiana wykonania wewnętrznych instalacji sanitarnych i elektrycznych zgodnie z uzyskanymi warunkami zapewnienia dostaw mediów do budynku mieszkalnego
- zmiana ilości, wielkości i usytuowania otworów okiennych i drzwiowych.
Powyższe zamiany muszą być dokonane z zachowaniem obowiązujących norm i przepisów prawa budowlanego przez osoby posiadające odpowiednie uprawnienia. Wszelkie pozostałe zmiany w projektach wymagają odrębnej zgody autorów.
Dodatkowo do zakupionego projektu dołączone są
- Uprawnienia projektantów,
- Standardową zgodę na zmiany,
- Projektowaną charakterystykę energetyczną,
- Rzut w skali 1:500 do projektu zagospodarowania działki,
- Informację BIOZ (Bezpieczeństwo i Ochrona Zdrowia w czasie budowy).
*Cena dodatków wymieniona poniżej zależna jest od projektu:
- dodatkowy egzemplarz projektu,
- elektroniczna wersja projektu,
- schemat rekuperacji,
- kosztorys.
