Loreto II (DCP304a)

3 970 zł

Projekt domu Loreto II (DCP304a)

Autor projektu:Lipińscy Domy
Gratis do projektów: zestaw umów, zgoda na zmiany w projekcie. Darmowa dostawa za 0 zł.
3 970 zł
Zadaj pytanie
  • Typ projektuWolnostojący
  • StylNowoczesny
  • Powierzchnia użytkowa100.52 m²
  • Kondygnacjez poddaszem
  • GarażBez garażu
  • DachDwuspadowy
  • Kąt nach. dachu45°
  • Odbicie lustrzaneTak
  • Czas realizacjido 15 dni roboczych
  • Zobacz więcej >

Zadzwoń do konsultanta

Godziny pracy: Pon. - Pt.8:00 - 16:00

Opis

Zgodność z WT 2021 i Eurokodami

Ze względu na dostosowywanie projektu do standardu WT 2021, czas realizacji może się różnić od standardowego.

Skontaktuj się z nami aby poznać szczegóły dotyczące wybranego projektu.

Opis projektu

Prosty w budowie, o zwartej bryle i funkcjonalnym rozplanowaniu projekt domu energooszczędnego. Układ pomieszczeń spodoba się zwolennikom otwartej przestrzeni łączącej salon, kuchnię i strefę wejściową. Usytuowane w salonie schody mogą stanowić doskonały element dekoracyjny. Jest tu także dodatkowa sypialnia, łazienka i pomieszczenia gospodarcze. Na poddaszu są trzy sypialnie, garderoba i wygodna łazienka. Ciekawie zaprojektowane wejście nadaje domowi nowoczesnego rysu, podobnie jak czysta forma elewacji.

Rzuty

Parter

  • 1. Wiatrołap3.13
  • 2. Komunikacja8.28
  • 3. Pokój dzienny, kuchnia27.05
  • 4. Pokój8.51
  • 5. Łazienka4.29
  • 6. Pom.gosp., c.o.4.8
  • 7. Podest3.78
  • 8. Taras10.26

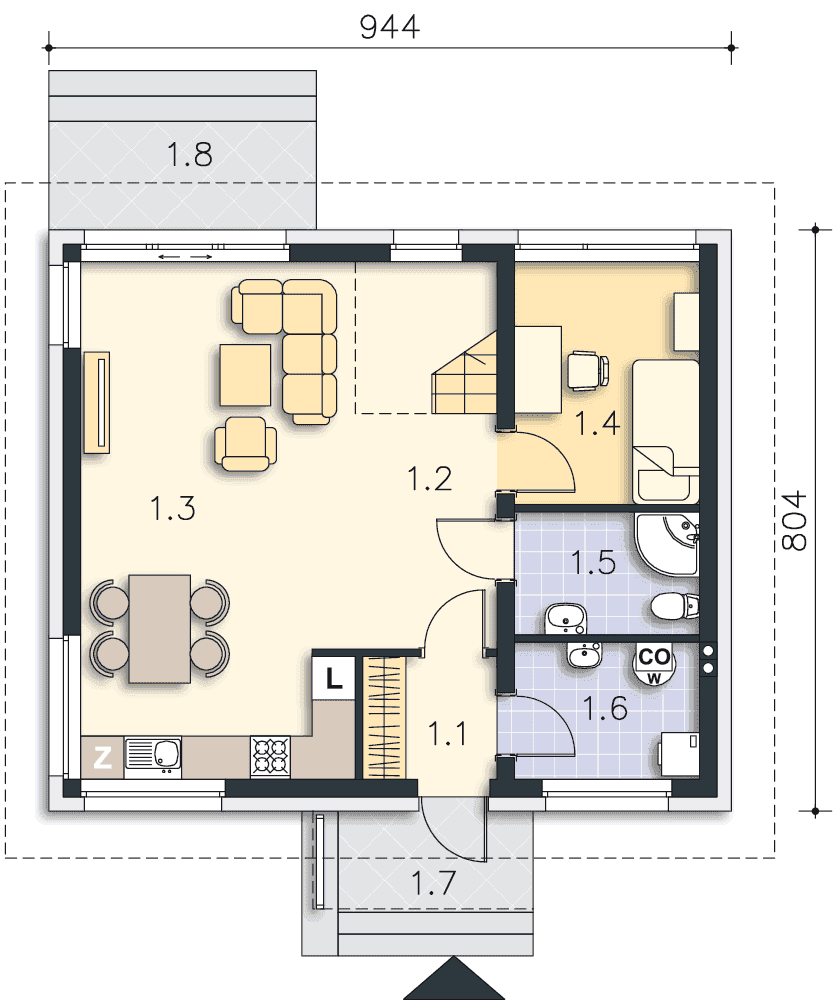

Rzut projektu Loreto II (DCP304a) - Parter

Poddasze

  • 1. Hall6.1
  • 2. Pokój8.24
  • 3. Pokój10.8
  • 4. Pokój8.33
  • 5. Łazienka5.19
  • 6. Garderoba2.03
  • 7. Schody3.77

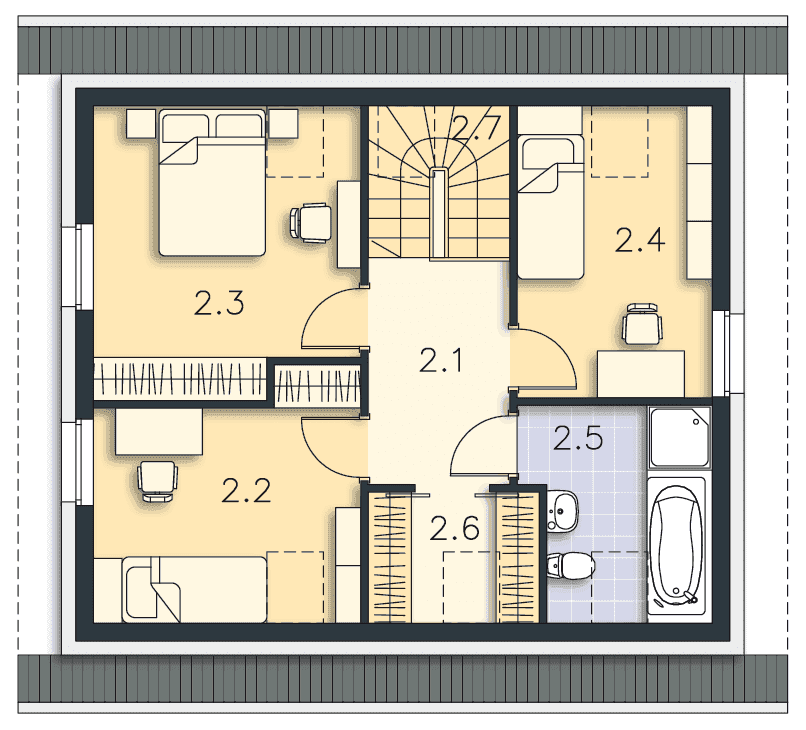

Rzut projektu Loreto II (DCP304a) - Poddasze

Usytuowanie na działce

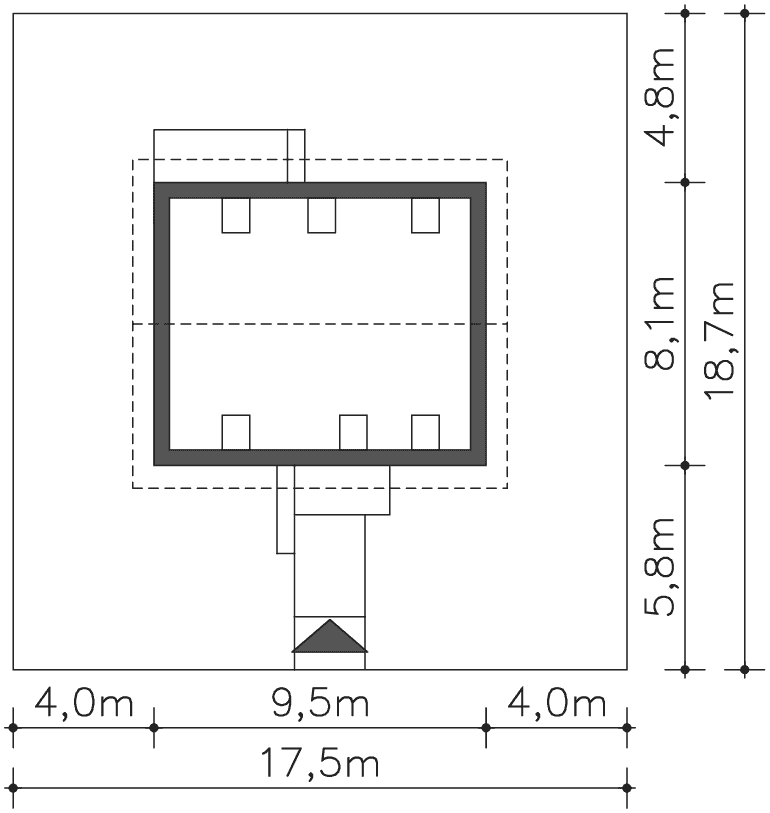

Rzut projektu Loreto II (DCP304a) - Usytuowanie na działce

Przekrój

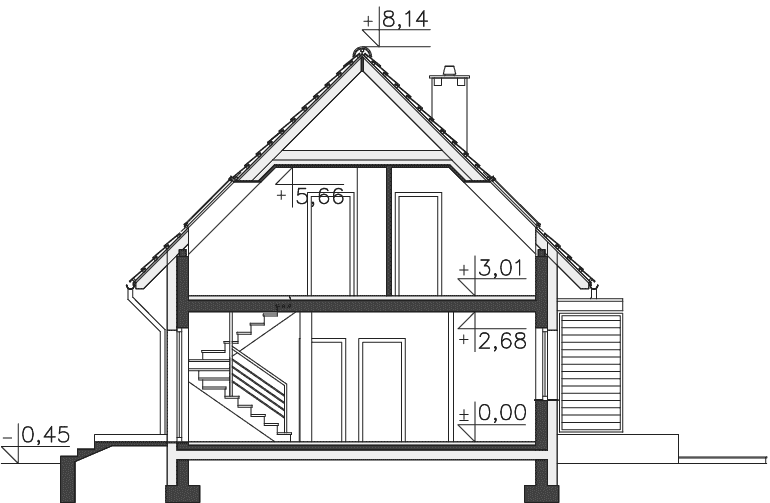

Rzut projektu Loreto II (DCP304a) - Przekrój

Dane techniczne

  • Powierzchnia użytkowa100.52 m²
  • Powierzchnia netto116.34 m²
  • Powierzchnia zabudowy76.07 m²
  • Liczba łazienek1
  • Liczba pokoi5
  • Kubatura473 m³
  • Minimalne wymiary działki18.7 x 17.5m
  • GarażBez garażu
  • Rodzaj dachuDwuspadowy
  • Kąt nach. dachu45°

Instalacja grzewcza

  • Instalacja grzewczaGaz
  • EUco19.52 kwH/m²/rok

Koszty budowy

  • Koszt budowy263400 zł
  • Stan surowy167900 zł

Zawartość projektu

Projekt architektoniczno-budowlany i projekt techniczny stanowią zakres projektu gotowego i sprzedawane są w 3 egzemplarzach każdy – razem 6 zeszytów.

Projekt architektoniczno-budowlany zawiera część opisową oraz część rysunkową.

Część opisowa projektu architektoniczno-budowlanego obejmuje następujący zakres:

  • Przeznaczenie i program użytkowy budynku
  • Charakterystyczne parametry techniczne
  • Forma architektoniczna i funkcja obiektu
  • Wpływ obiektu na środowisko
  • Sposób posadowienia
  • Technologia wykonania
  • Warunki ochrony przeciwpożarowej
  • Instalacje

Część rysunkowa projektu architektoniczno-budowlanego obejmuje następujące rysunki:

  • Elewacje - frontowa, ogrodowa, boczne
  • Rzut parteru - Rzut więźby dachowej
  • Aksonometria więźby dachowej
  • Rzut dachu
  • Przekroje poprzeczne
  • Zestawienie stolarki

Projekt techniczny zawiera część opisową, część rysunkową oraz charakterystykę energetyczną.

Część opisowa projektu technicznego obejmuje następujący zakres:

  • Układ konstrukcyjny budynku w tym: schematy konstrukcyjne, obliczenia statyczne – założenia ogólne, podstawowe wyniki obliczeń , zestawienie obciążeń dopuszczalnych dla wiązarów dachowych- jeśli występują,
  • Sposób posadowienia
  • Rozwiązania konstrukcyjno-materiałowe: ściany, strop/stropy, nadproża okienne i drzwiowe, wieńce, dach, schody na poddasze nieużytkowe, kominy i wentylacje, izolacje, powłoki zabezpieczające, posadzki i podłogi, tynki i okładziny, stolarka okienna i drzwiowa, obróbki blacharskie, rynny i rury spustowe, taras i płyta wejściowa
  • Zestawienia materiałów w tym: dane powierzchniowe przegród, zestawienie stali zbrojeniowej
  • Opis instalacji sanitarnych w tym: instalacja wodociągowa, kanalizacja wewnętrzna, instalacja gazu – jeśli występuje, instalacja centralnego ogrzewania, dobór źródła ciepła,
  • Opis instalacji elektrycznych w tym: zasilanie budynku, instalacje elektryczne, instalacja telefoniczna – jeśli występuje, instalacje wyrównawcze, ochrona przeciwpożarowa, ochrona instalacji, instalacja odgromowa, ochrona przeciwporażeniowa, obliczenia techniczne

Część rysunkowa obejmuje następujące rysunki:

  • Rzut fundamentów
  • Przekroje ław fundamentowych / płyty fundamentowej
  • Stopy fundamentowe – jeśli występują
  • Rysunek zestawczy konstrukcji
  • Szczegóły wieńców – jeśli występują
  • Rozwinięcie ścian zewnętrznych
  • Rzuty kondygnacji - instalacja wod-kan., gazowa
  • Aksonometria instalacji wodociągowej
  • Aksonometria instalacji gazowej
  • Rozwinięcie instalacji kanalizacyjnej
  • Rzut parteru - instalacja c.o.
  • Rozwinięcie instalacji c.o.
  • Rzuty kondygnacji - instalacja elektryczna
  • Schemat rozdziału energii

Charakterystyka energetyczna zawiera:

  • wyniki obliczeń energetycznych określających całkowite zapotrzebowanie na energię
  • analizę alternatywnych źródeł ciepła i wyniki optymalizacji energetycznej.

Najczęściej pojawiające się zmiany, które wprowadzamy lub na które wydajemy bezpłatną zgodę to:
- zmiana kąta nachylenia dachu,
- podpiwniczenie budynku,
- zmiana technologii ścian, stropu, fundamentów,
- zmiana wymiarów domu,
- likwidacja, doprojektowanie lub poszerzenie garażu,
- podniesienie ścianki kolankowej,
- zmiany wielkości i usytuowania okien i drzwi,
- zmiany funkcji pomieszczeń,
- zmiana systemu ogrzewania (gaz/paliwo stałe/pompa ciepła oraz grzejniki/ogrzewanie podłogowe).

Dodatki

Bezpłatne dodatki

Gratis

Dziennik budowy

Gratis

Tablica budowy

Gratis

Zestaw umów

Gratis

Zmiany w projekcie

Płatne dodatki

Kosztorys ślepy

123 zł

Kosztorys inwestorski

492 zł

Dodatkowy egzemplarz projektu

492 zł
