- Typ projektuWolnostojący
- StylNowoczesny
- Powierzchnia użytkowa166.95 m²
- KondygnacjePiętrowy
- GarażDwustanowiskowy
- DachDwuspadowy
- Kąt nach. dachu25°
- Odbicie lustrzaneNie
- Czas realizacjimax. czas realizacji 10 dni Zobacz więcej >
Opis
Opis projektu

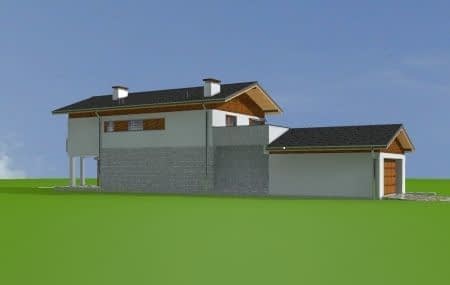

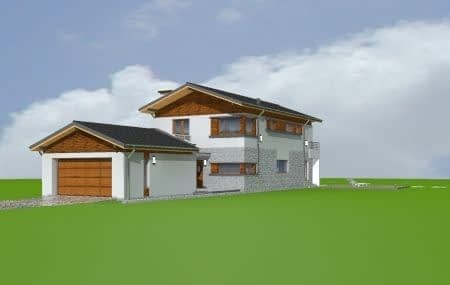

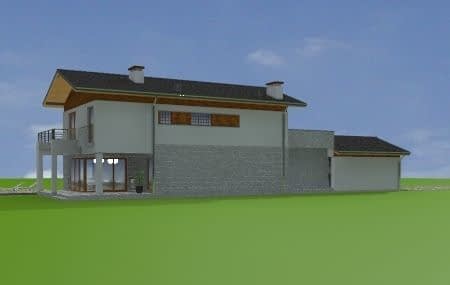

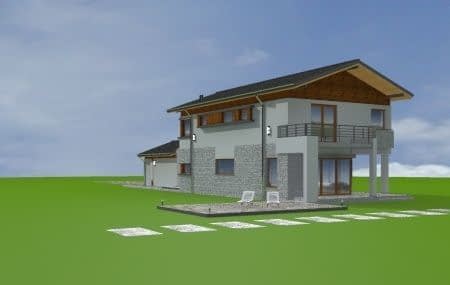

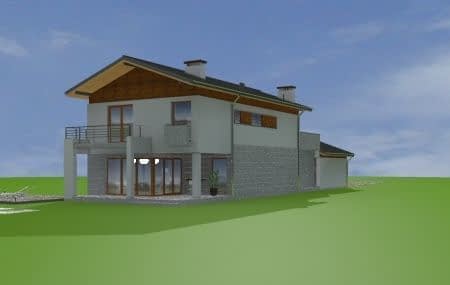

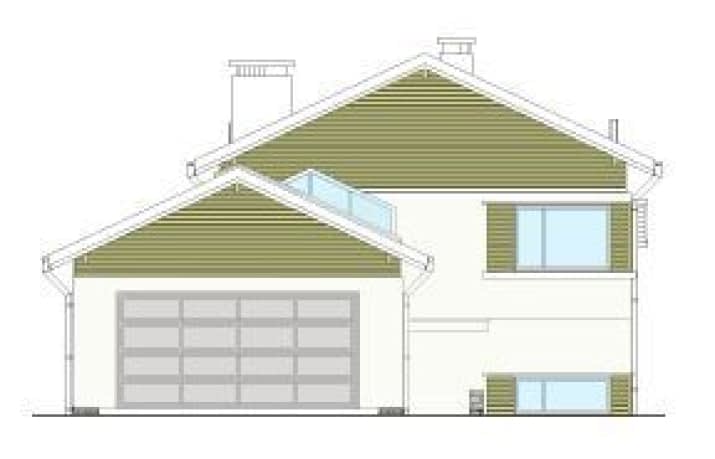

Wariant projektu przystosowany do działki ze spadkiem, przesunięcie garażu odsłaniając drzwi wejściowe.

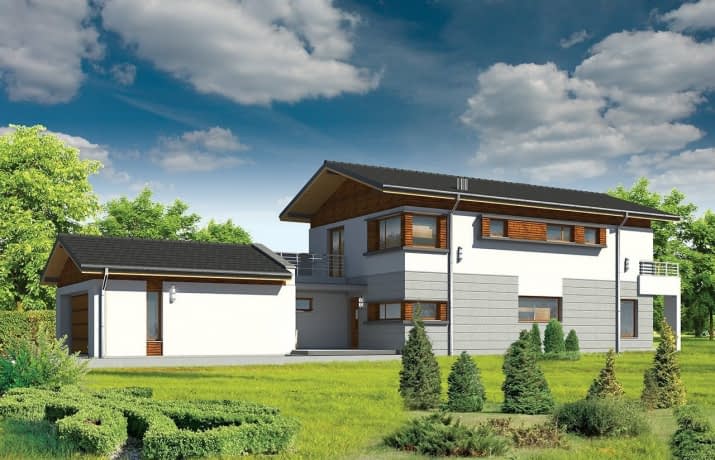

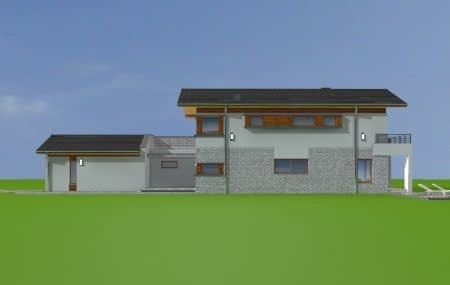

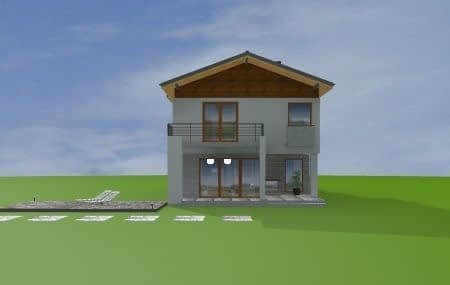

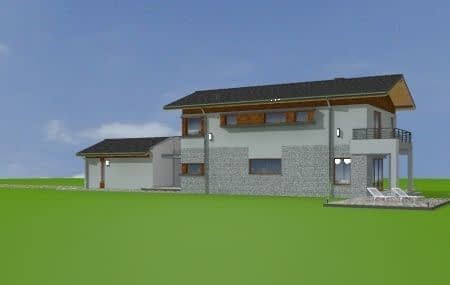

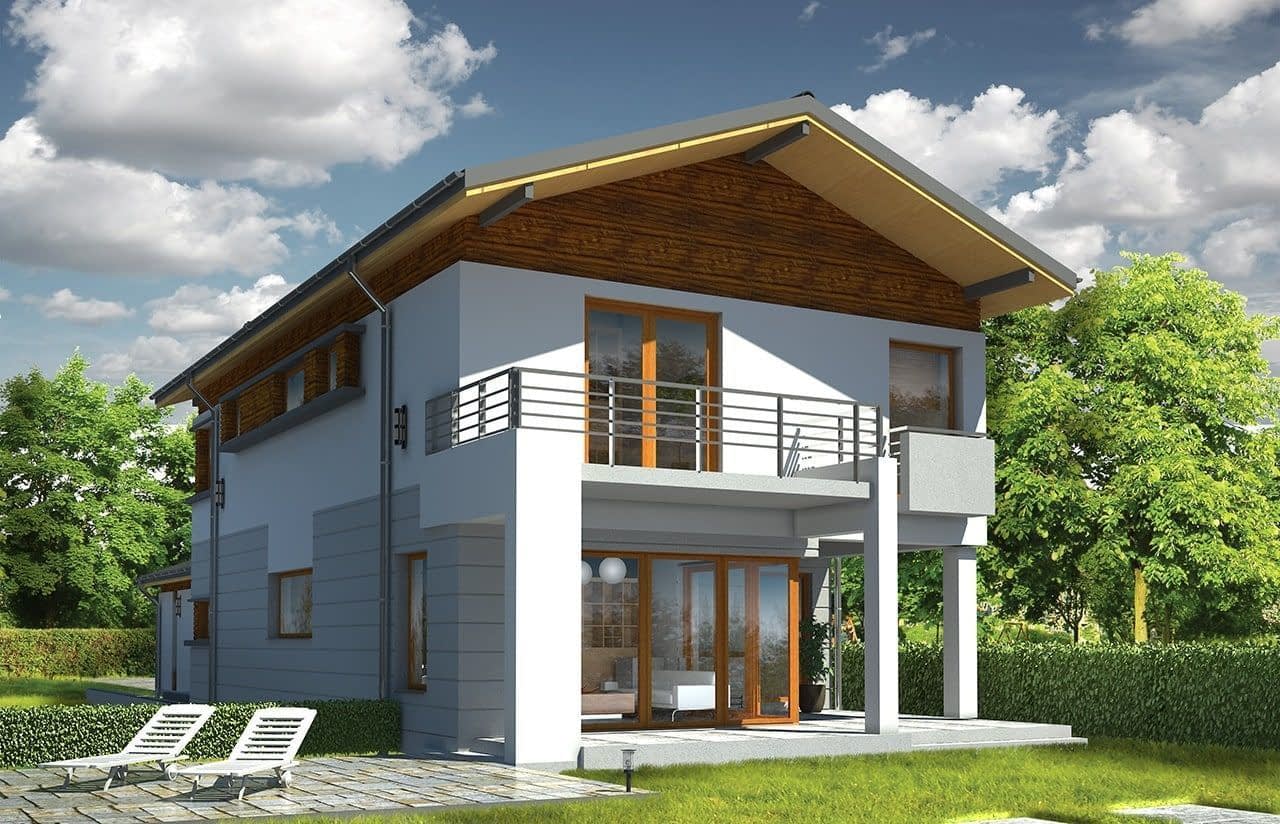

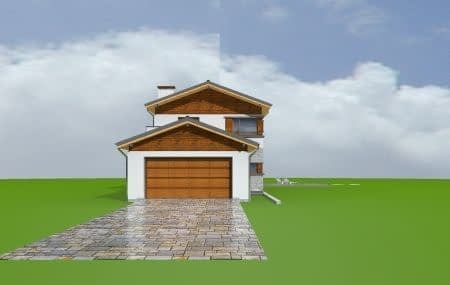

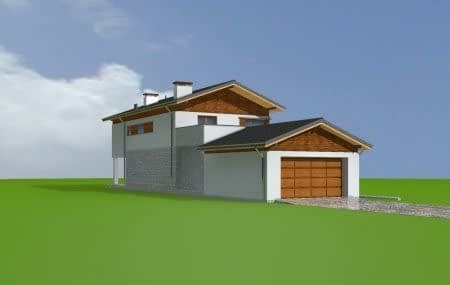

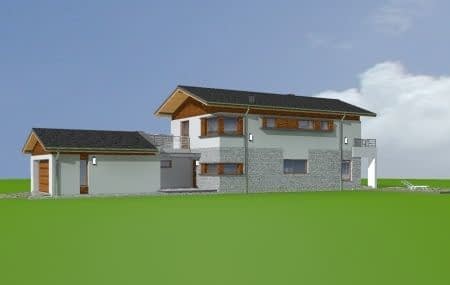

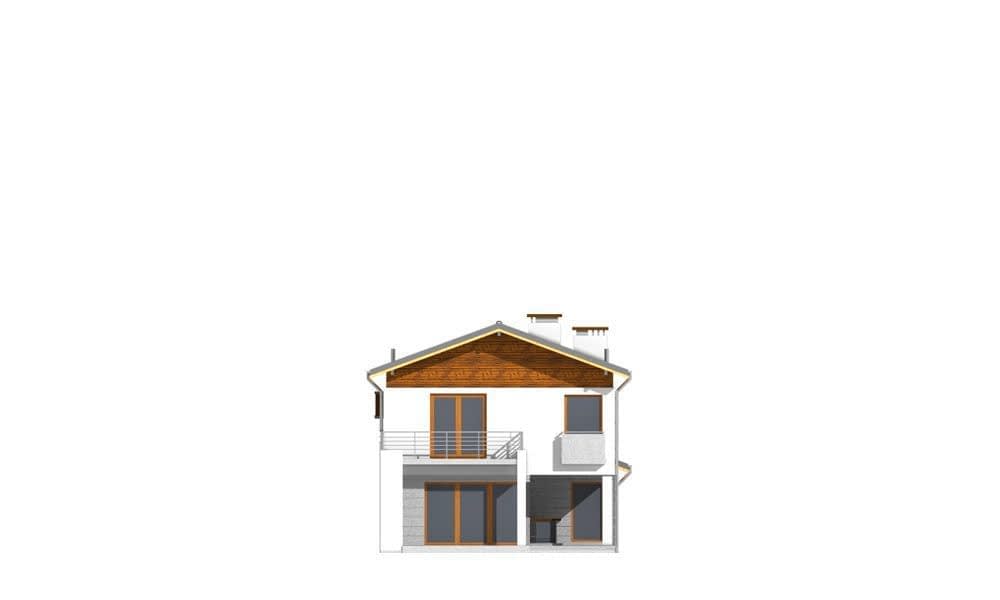

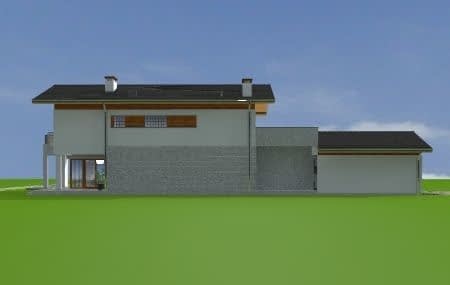

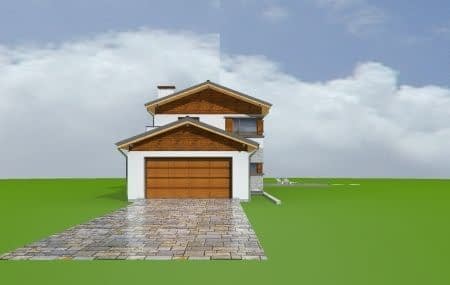

Projekt domu Lugano to willa jednorodzinna dla rodziny cztero-pięcioosobowej. Piętrowy budynek przykryty został dwuspadowym symetrycznym dachem z dachówki ceramicznej. Dom ma nowoczesny charakter, zaprojektowany został z przeznaczeniem dla wąskich działek, na których budynek musi mieć formę długiego wąskiego prostopadłościanu. Część garażowa parterowa została wyciągnięta przed główną bryłę budynku, urozmaicając w ten sposób część frontową. Od strony ogrodu bryłę domu ozdabia narożne okno salonu, podcień i taras piętra na bocznych słupach. Dwuspadowy łagodny dach z dużymi okapami dodaje całemu budynkowi dynamiki. Wnętrze projektu domu Lugano podzielono na jednoprzestrzenną część dzienną na parterze, z ciekawymi, jednobiegowymi schodami, stanowiącymi niewątpliwą ozdobę salonu, oraz część nocną piętra z czterema sypialniami i dużą rodzinną łazienką. Domek pomimo niewielkiej powierzchni jest zaprojektowany funkcjonalnie, a same pomieszczenia są słusznej wielkości. Na parterze obok salonu swoje miejsce znalazł dodatkowy pokój - gabinet lub sypialnia gościnna. Garaż połączono z resztą domu przez duże pomieszczenie techniczne. Z pokoju dziennego można podziwiać ogród przez duże przeszklone otwarcie, połączone z podcieniem z kominkiem zewnętrznym i tarasem. Projekt domu Lugano dostępny jest również w wersji odbicia lustrzanego.
Konstrukcja
- Fundamentybetonowe ławy i ściany fundamentowe z bloczków betonowych
- Ściany zewnętrzneściany murowane - pustaki porotherm 25 + styropian + tynk cienkowarstwowy
- StropTeriva
- Elewacjetynk cienkowarstwowy na styropianie
- Pokrycie dachudachówka

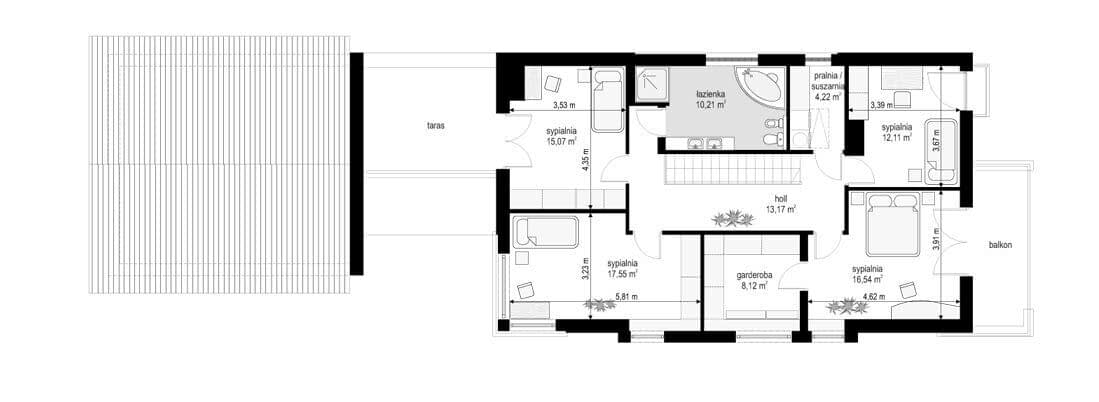

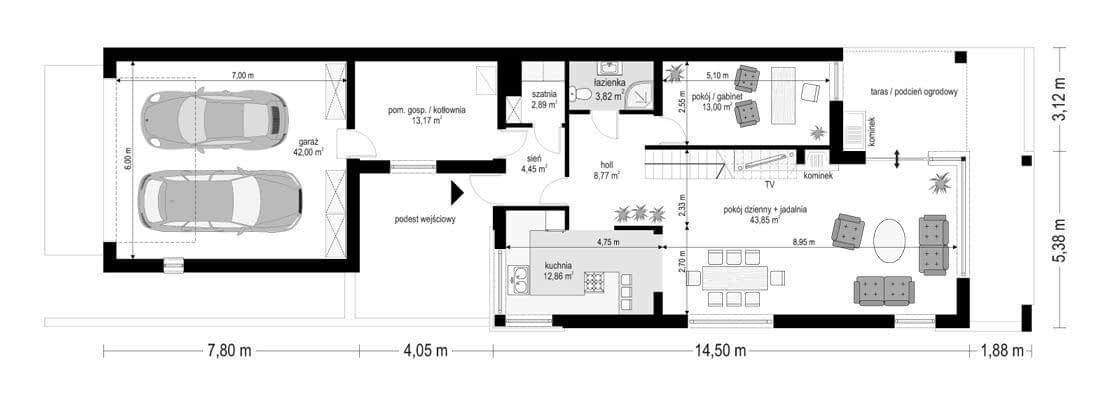

Rzuty
Dane techniczne
- Powierzchnia użytkowa166.95 m²
- Powierzchnia netto199.8 m²
- Powierzchnia zabudowy179.67 m²
- KominekTak
- Liczba łazienek2
- Liczba pokoi6
- Powierzchnia dachu242.4 m²
- Kubatura961 m³
- Długość domu26.35 m
- Szerokość domu8.8 m
- Wysokość domu8.72 m

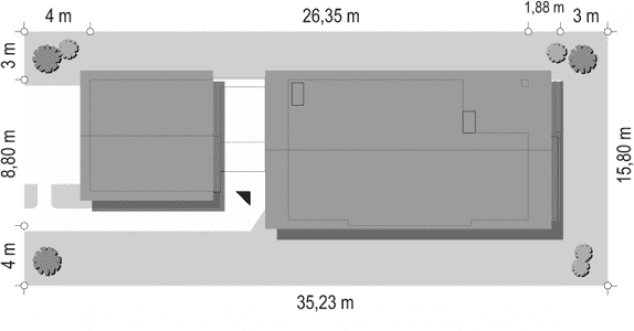

- Minimalne wymiary działki35.23 x 18.5m
- GarażDwustanowiskowy
- Rodzaj dachuDwuspadowy
- Kąt nach. dachu25°
Koszty budowy
- Stan surowy263719 zł
- Stan surowy zamknięty374575 zł
- Koszt wykończenia290043 zł
- Koszt instalacji74198 zł
Zawartość projektu
W komplecie nowej wersji dokumentacji projektowej znajdują się 3 egzemplarze projektu architektoniczno-budowlanego oraz 3 egzemplarze projektu technicznego
Projekt architektoniczno-budowlany zawierający:
-opis architektoniczny z elementami konstrukcji,
-część rysunkowa: rzut parteru, poddasza/piętra, rzut dachu w skali 1:100, przekroje skala 1:50,
elewacje skala 1:100.
Projekt techniczny zawierający:
-opis techniczny i konstrukcyjny (obliczenia statyczne - w zależności od projektu włączone w projekt lub stanowiące odrębną teczkę).
Część rysunkowa architektura i konstrukcja:
-rzuty fundamentów, parteru, poddasza, stropu, więźby, dachu / w skali 1:50,
-przekroje przez budynek / budynek skali 1:50,
-elewacje budynku / w skali 1:50 (*niektóre projekty posiadają rysunki w skali 1:100 lub 1:75),
-zestawienie stolarki budowlanej okiennej i drzwiowej,
-szczegóły konstrukcji i ewentualne szczegóły budowlane,
Część instalacyjna:
-część opisowa do projektów instalacji elektrycznych, wodno-kanalizacyjnych, grzewczych, gazowych (jeśli występują).
Część rysunkowa do projektów instalacji:
-schematy instalacji elektrycznych, schemat rozdzielni, plan instalacji odgromowej,
-schematy instalacji wodno-kanalizacyjnej i ciepłej wody,
-schematy instalacji grzewczych,
-schemat instalacji gazowej (jeśli występują).
Do projektu dołączane jest zestawienie materiałowe, z wykazem elementów drewnianych oraz stali budowlanej.
Do projektu dołączone są kopie uprawnień wszystkich projektantów, oraz aktualne zaświadczenia o przynależności do izb zawodowych.
Projekt zawiera oświadczenie projektantów o poprawności projektu w świetle Prawa Budowlanego, a także zawiera informację dotyczącą bezpieczeństwa i ochrony zdrowia ( BIOZ).
Do projektu dołączona jest także zgoda na zmiany adaptacyjne. Zgoda dołączana jest do każdego projektu bezpłatnie. Na Państwa życzenie zakres zgody na zmiany możemy dowolnie rozszerzyć.
Pracownia zezwala na następujące zmiany i odstępstwa od projektu architektoniczno-budowlanego w trakcie jego przystosowywania do lokalizacji:
- Zmianę obrysu zewnętrznego ścian zewnętrznych.
- Zmianę obrysu wewnętrznego ścian zewnętrznych.
- Zmianę układu ścian wewnętrznych działowych.
- Zmianę funkcji, ilości i usytuowania poszczególnych pomieszczeń na dowolnej kondygnacji w projekcie.
- Zmianę ukształtowania, ilości i kąta nachylenia połaci dachowych.
- Zmianę ilości, umiejscowienia i wielkości otworów okiennych i drzwiowych.
- Zmianę rodzaju materiału i technologii wykonania ścian zewnętrznych oraz wewnętrznych oraz ścian fundamentowych.
- Zmianę rodzaju i technologii wykonania stropów nad dowolną kondygnacją.
- Zmianę umiejscowienia, kształtu i materiału wykonania schodów w budynku.
- Zmianę wielkości, kształtu i materiałów, bądź likwidacja: tarasów, podestów i balkonów.
- Likwidację lub dodanie dowolnej ilości:
- lukarn,
- wykuszy,
- podcieni,
- balkonów,
- loggii,
- kolumn,
- pilastrów,
- ganków,
- werand.
- Zmianę materiałów wykończeniowych, instalacyjnych, izolacyjnych.
- Zmianę rodzaju pokrycia dachowego.
- Doprojektowanie bądź likwidacja podpiwniczenia - częściowego lub całkowitego.
