Projekt domu Magnat 4

Name: Magnat 4
Brand: MG Projekt
SKU: magnat-4
Price: 7540.00 PLN
Availability: InStock

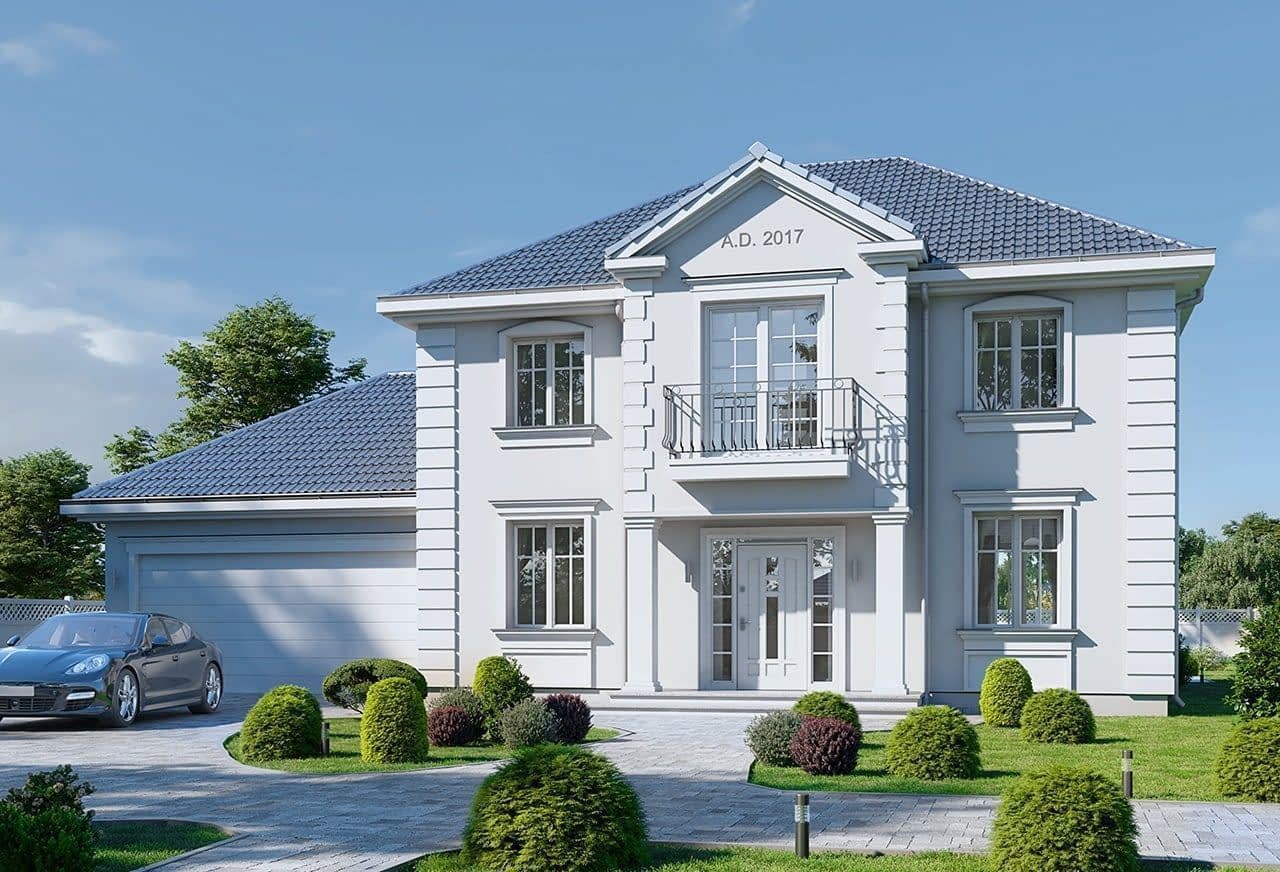

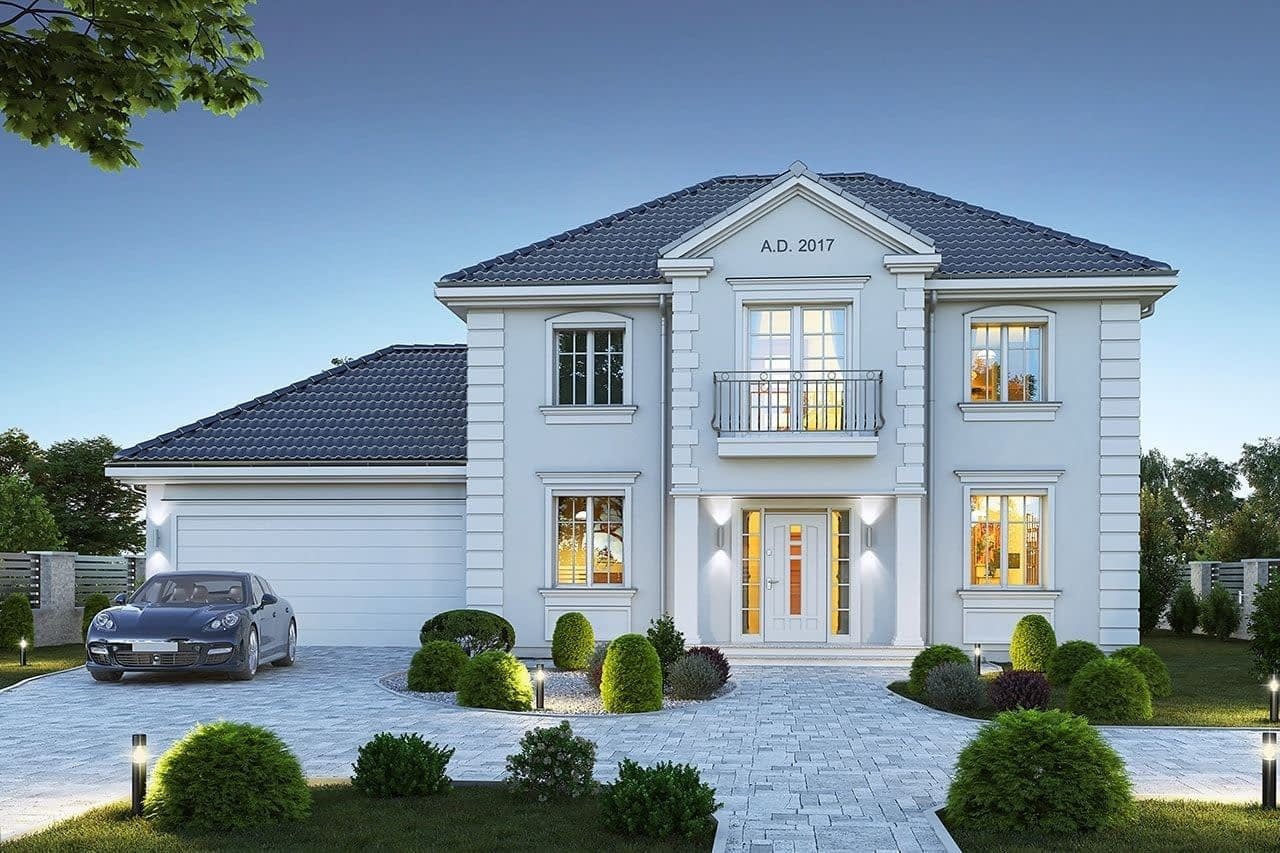

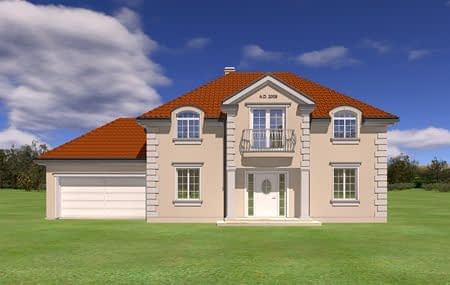

Projekt domu Magnat 4 – wizualizacja od frontu 1

Projekt domu Magnat 4 – wizualizacja od frontu 2

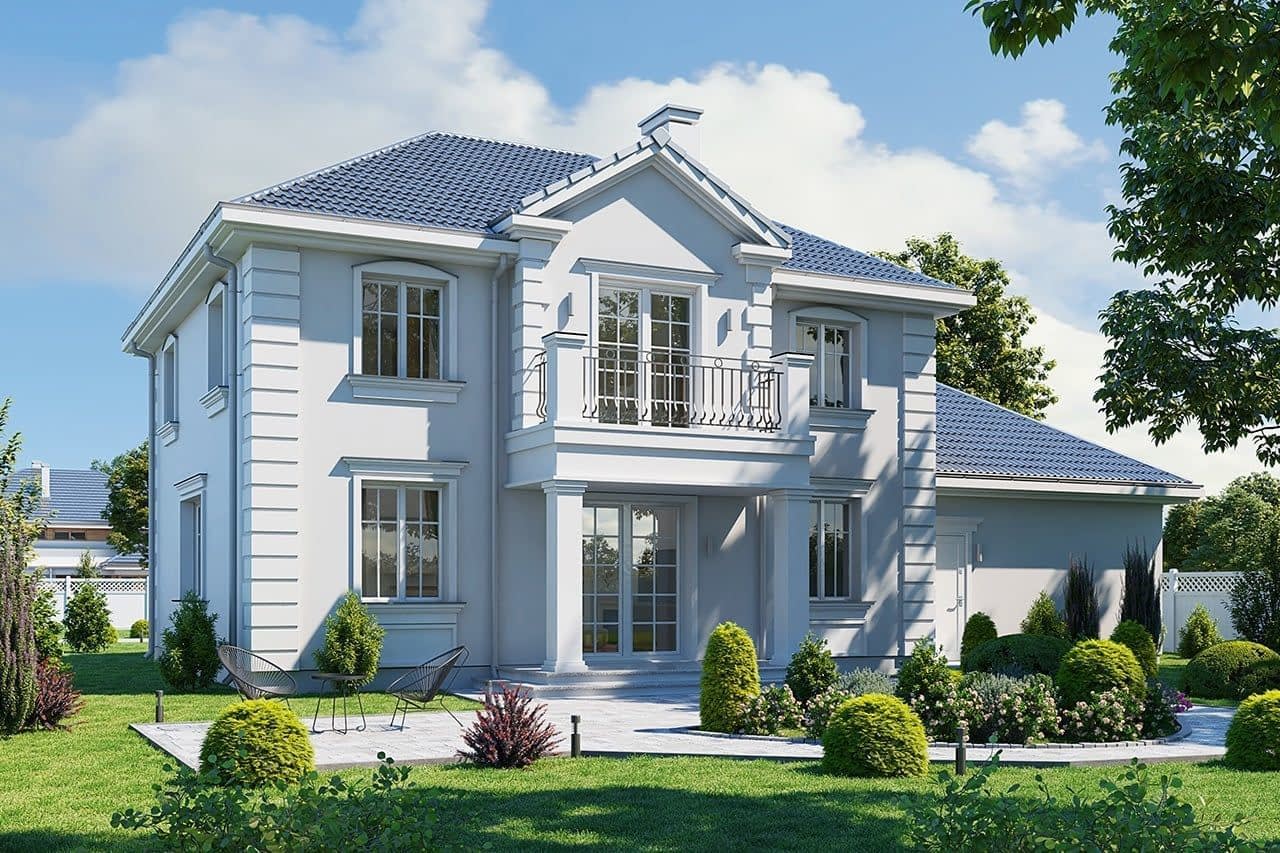

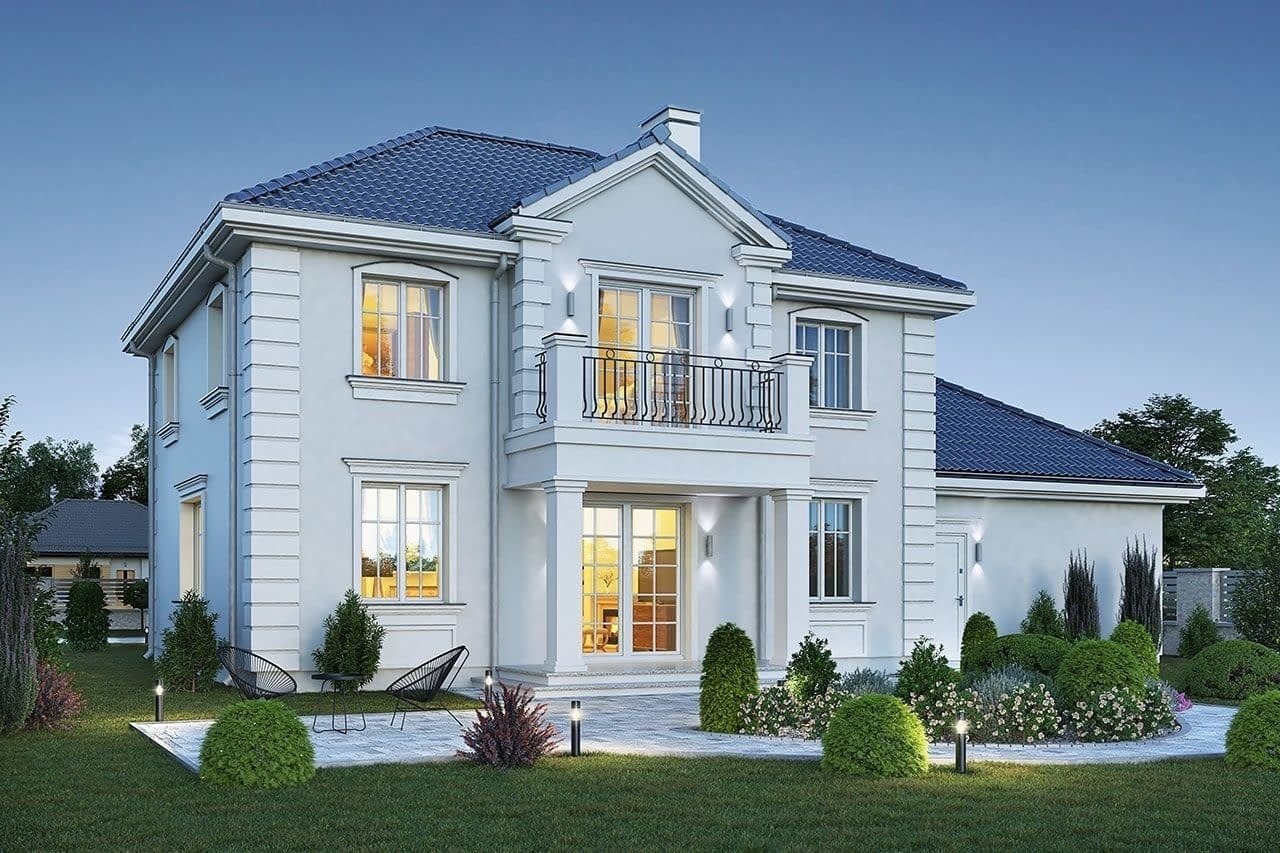

Projekt domu Magnat 4 – wizualizacja od strony ogrodu 1

Projekt domu Magnat 4 – wizualizacja od strony ogrodu 2

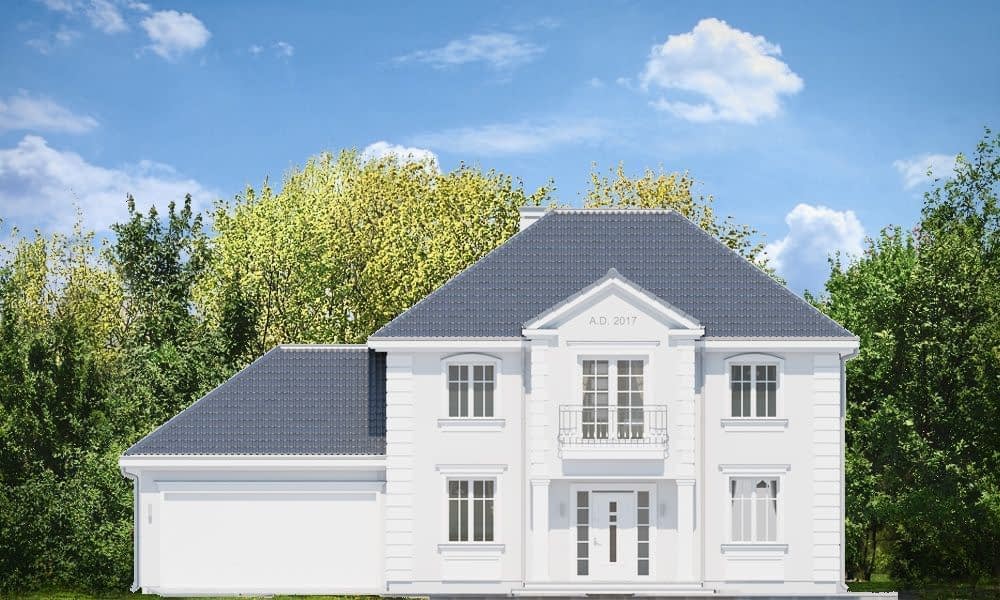

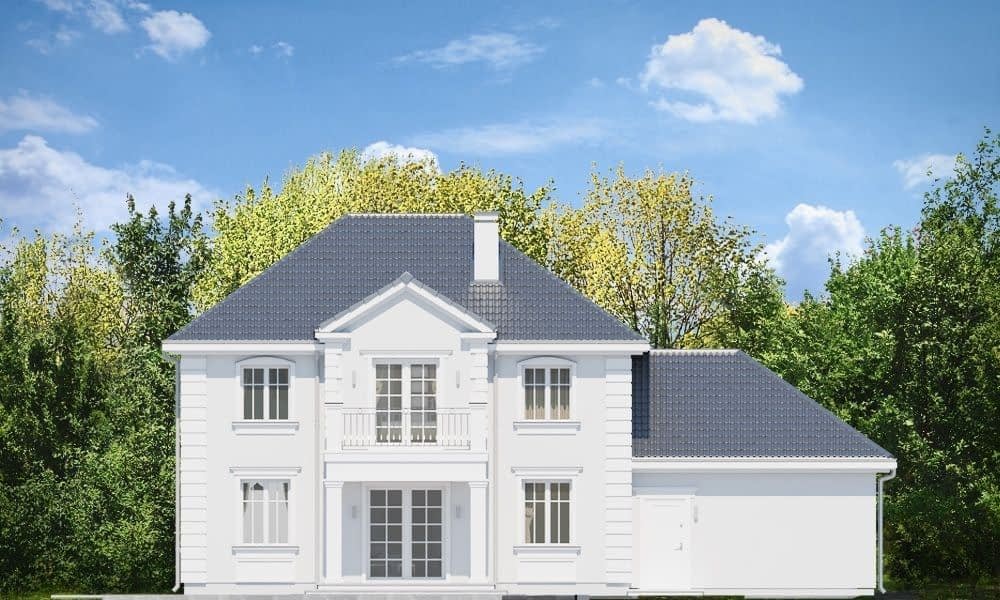

Projekt domu Magnat 4 – elewacja frontowa

Projekt domu Magnat 4 – elewacja ogrodowa

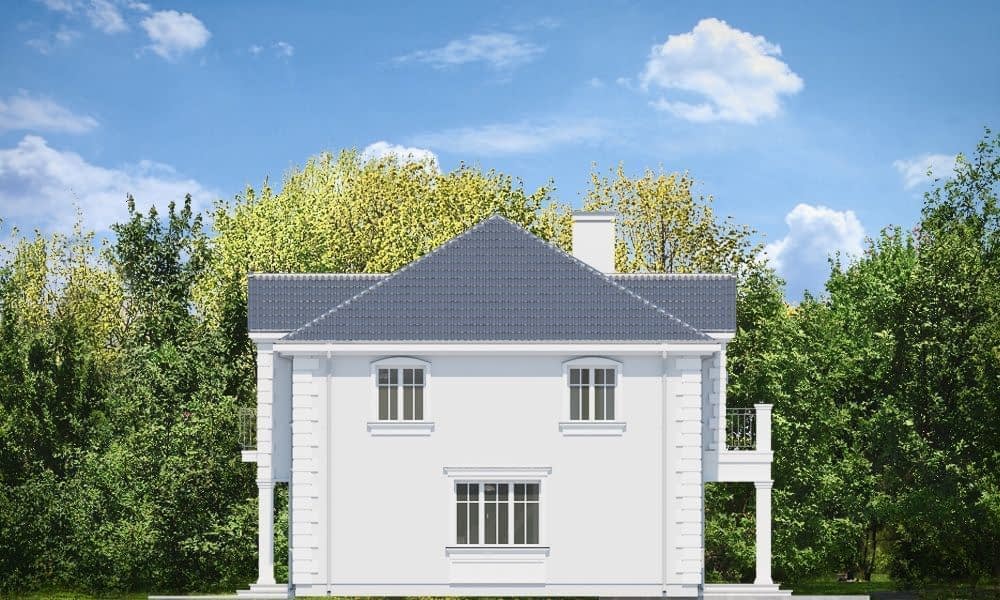

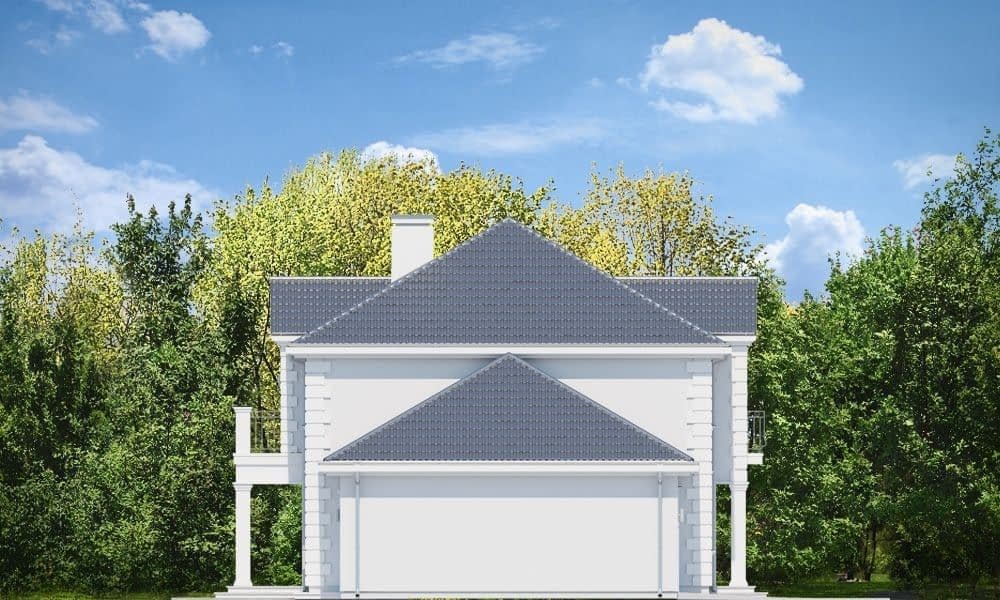

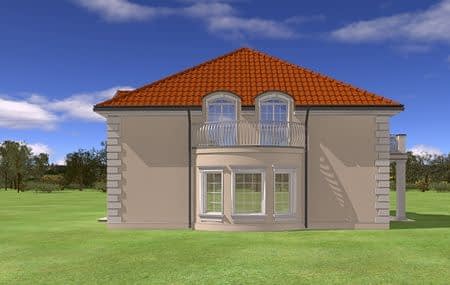

Projekt domu Magnat 4 – elewacja boczna 1

Projekt domu Magnat 4 – elewacja boczna 2

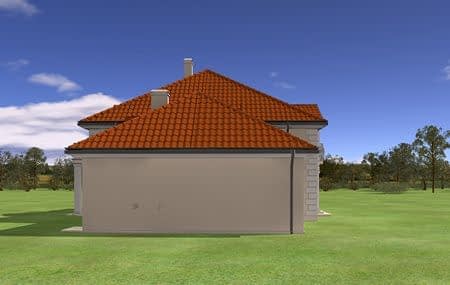

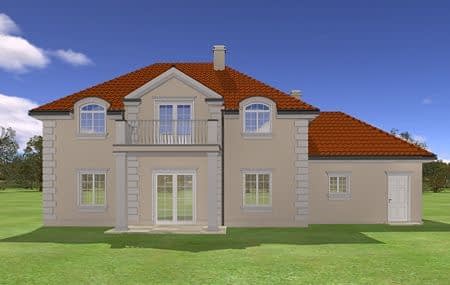

Projekt domu Magnat 4 – widok bryły domu 1

Projekt domu Magnat 4 – widok bryły domu 2

Projekt domu Magnat 4 – widok bryły domu 3

Projekt domu Magnat 4 – widok bryły domu 4

Autor projektu:MG Projekt

Lustrzane odbicie

Dodaj do schowka

Gratis do projektów: zestaw umów, zgoda na zmiany w projekcie. Darmowa dostawa za 0 zł.

7 540 zł

Zadaj pytanie

Typ projektuWolnostojący
StylTradycyjny
Powierzchnia użytkowa147.75 m²
KondygnacjePiętrowy
GarażDwustanowiskowy
DachWielospadowy
Kąty nach. dachu30°, 35°
Odbicie lustrzaneTak
Czas realizacjimax. czas realizacji 10 dni

Zobacz więcej >

Zadzwoń do konsultanta

502 503 202

Godziny pracy: Pon. - Pt.8:00 - 16:00

Opis

Opis projektu

Magnat 4 to wersja domu Magnat 3 z podwójnym garażem – stylowy dom piętrowy o powierzchni użytkowej 147,75 m², dla rodziny 4–5-osobowej.

Klasyka z dużym garażem

Do prostokątnej bryły pod czterospadowym dachem dobudowano garaż dwustanowiskowy. Oś symetrii biegnie od portyku do wyjścia na taras.

Parametry

Dom ma 6 pokoi, 3 łazienki, kominek i garaż o powierzchni 32,45 m².

wymiary budynku: 16,41 × 10,99 m
minimalna działka: 23,41 × 19,09 m
dach czterospadowy 30° i 35°, wysokość 8,75 m
kubatura: 831 m³

Ile kosztuje budowa?

Według kosztorysu MG Projekt stan surowy zamknięty to ok. 395 tys. zł, roboty wykończeniowe ok. 423 tys. zł, instalacje ok. 154 tys. zł, a realizacja domu pod klucz ok. 818 tys. zł. To kwoty netto (bez VAT), policzone na średnich krajowych cenach z Sekocenbudu dla budowy systemem gospodarczym. Rzeczywisty koszt będzie inny: zależy od regionu, ekipy, terminu budowy i wybranego standardu, więc traktuj te liczby jako punkt wyjścia do własnej wyceny.

Szukasz Magnata z garażem na dwa auta? Zamów projekt domu Magnat 4 na wbudowie.pl.

Konstrukcja

Fundamenty: betonowe ławy i ściany fundamentowe z bloczków betonowych

Ściany zewnętrzne: ściany murowane - pustaki porotherm 25 + styropian

Strop: monolityczny betonowy

Elewacje: tynk cienkowarstwowy

Pokrycie dachu: dachówka

Rzuty

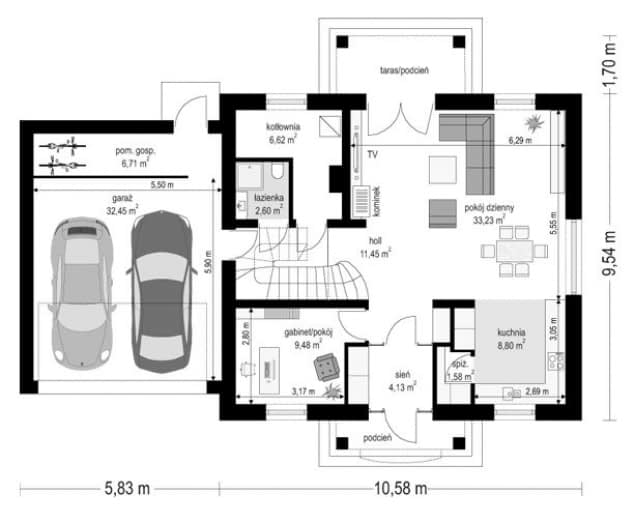

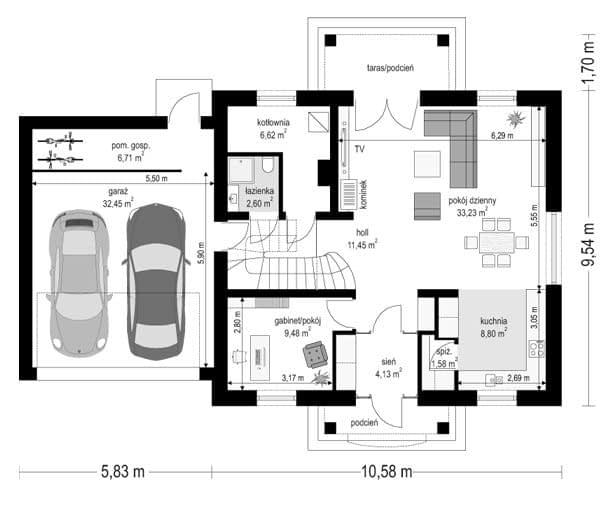

Parter

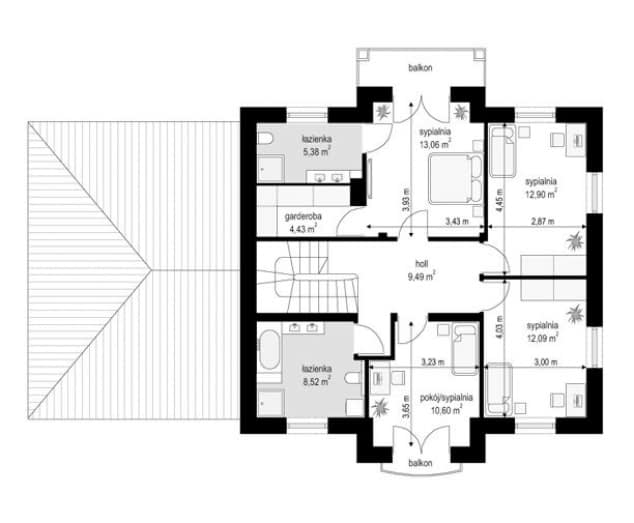

Piętro

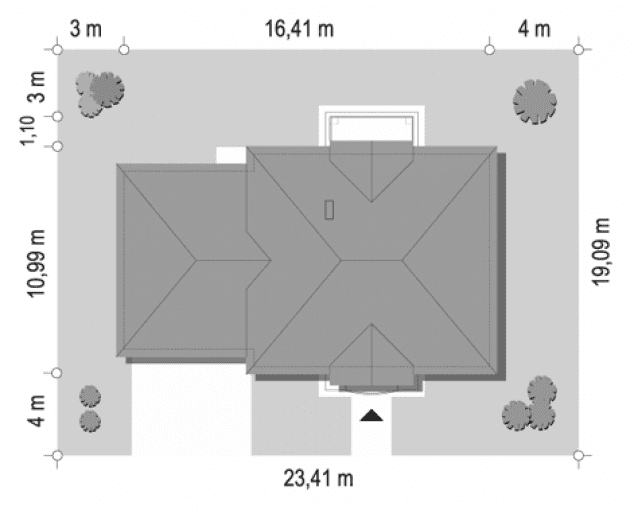

Sytuacja na działce

Dane techniczne

Powierzchnia użytkowa147.75 m²
Powierzchnia netto161.08 m²
Powierzchnia zabudowy147.57 m²
KominekTak
Liczba łazienek3
Liczba pokoi6
Powierzchnia dachu201.24 m²
Kubatura831 m³
Długość domu10.99 m
Szerokość domu16.41 m
Wysokość domu8.75 m
Energia pierwotna64.4 kWh/m²/rok
Energia końcowa56.9 kWh/m²/rok
Minimalne wymiary działki19.09 x 23.41m
GarażDwustanowiskowy
Rodzaj dachuWielospadowy
Kąty nach. dachu30°, 35°

Instalacja grzewcza

EUco28.1 kwH/m²/rok

Koszty budowy

Stan surowy304827 zł
Stan surowy zamknięty395193 zł
Koszt wykończenia422780 zł
Koszt instalacji153745 zł

Zawartość projektu

W komplecie nowej wersji dokumentacji projektowej znajdują się 3 egzemplarze projektu architektoniczno-budowlanego oraz 3 egzemplarze projektu technicznego

Projekt architektoniczno-budowlany zawierający:
-opis architektoniczny z elementami konstrukcji,
-część rysunkowa: rzut parteru, poddasza/piętra, rzut dachu w skali 1:100, przekroje skala 1:50,
elewacje skala 1:100.

Projekt techniczny zawierający:
-opis techniczny i konstrukcyjny (obliczenia statyczne - w zależności od projektu włączone w projekt lub stanowiące odrębną teczkę).

Część rysunkowa architektura i konstrukcja:
-rzuty fundamentów, parteru, poddasza, stropu, więźby, dachu / w skali 1:50,
-przekroje przez budynek / budynek skali 1:50,
-elewacje budynku / w skali 1:50 (*niektóre projekty posiadają rysunki w skali 1:100 lub 1:75),
-zestawienie stolarki budowlanej okiennej i drzwiowej,
-szczegóły konstrukcji i ewentualne szczegóły budowlane,

Część instalacyjna:
-część opisowa do projektów instalacji elektrycznych, wodno-kanalizacyjnych, grzewczych, gazowych (jeśli występują).

Część rysunkowa do projektów instalacji:
-schematy instalacji elektrycznych, schemat rozdzielni, plan instalacji odgromowej,
-schematy instalacji wodno-kanalizacyjnej i ciepłej wody,
-schematy instalacji grzewczych,
-schemat instalacji gazowej (jeśli występują).

Do projektu dołączane jest zestawienie materiałowe, z wykazem elementów drewnianych oraz stali budowlanej.
Do projektu dołączone są kopie uprawnień wszystkich projektantów, oraz aktualne zaświadczenia o przynależności do izb zawodowych.
Projekt zawiera oświadczenie projektantów o poprawności projektu w świetle Prawa Budowlanego, a także zawiera informację dotyczącą bezpieczeństwa i ochrony zdrowia ( BIOZ).
Do projektu dołączona jest także zgoda na zmiany adaptacyjne. Zgoda dołączana jest do każdego projektu bezpłatnie. Na Państwa życzenie zakres zgody na zmiany możemy dowolnie rozszerzyć.

Pracownia zezwala na następujące zmiany i odstępstwa od projektu architektoniczno-budowlanego w trakcie jego przystosowywania do lokalizacji:

Zmianę obrysu zewnętrznego ścian zewnętrznych.
Zmianę obrysu wewnętrznego ścian zewnętrznych.
Zmianę układu ścian wewnętrznych działowych.
Zmianę funkcji, ilości i usytuowania poszczególnych pomieszczeń na dowolnej kondygnacji w projekcie.
Zmianę ukształtowania, ilości i kąta nachylenia połaci dachowych.
Zmianę ilości, umiejscowienia i wielkości otworów okiennych i drzwiowych.
Zmianę rodzaju materiału i technologii wykonania ścian zewnętrznych oraz wewnętrznych oraz ścian fundamentowych.
Zmianę rodzaju i technologii wykonania stropów nad dowolną kondygnacją.
Zmianę umiejscowienia, kształtu i materiału wykonania schodów w budynku.
Zmianę wielkości, kształtu i materiałów, bądź likwidacja: tarasów, podestów i balkonów.
Likwidację lub dodanie dowolnej ilości:
