Projekt domu Magnat wariant E

Name: Magnat wariant E
Brand: MG Projekt
SKU: magnat-wariant-e
Price: 8300.00 PLN
Availability: InStock

Projekt domu Magnat wariant E – wizualizacja 1

Projekt domu Magnat wariant E – wizualizacja 2

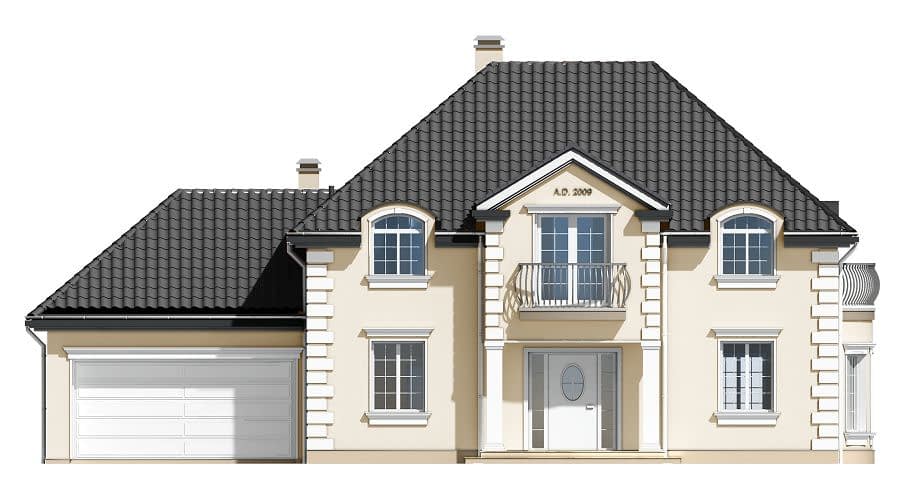

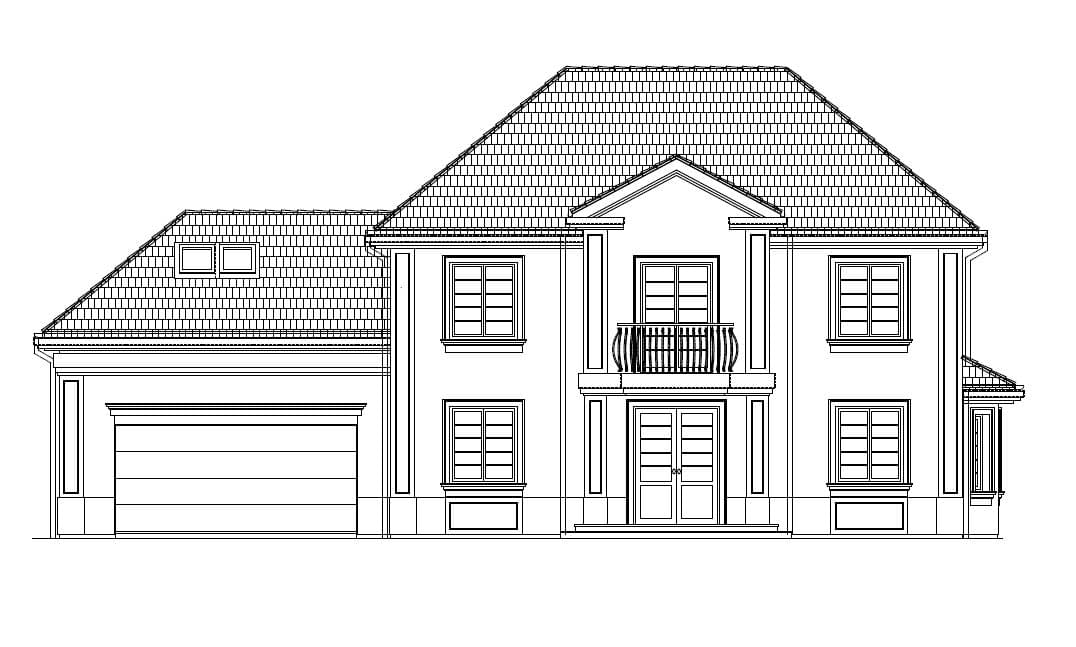

Projekt domu Magnat wariant E – elewacja frontowa

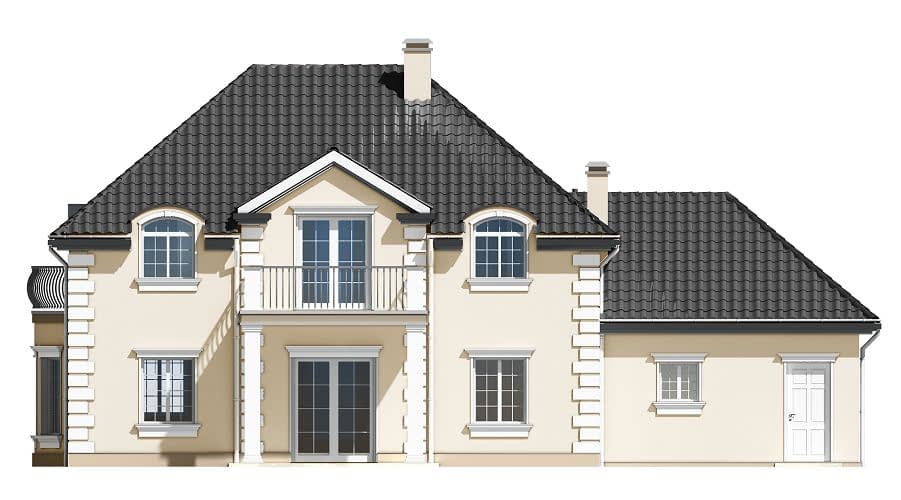

Projekt domu Magnat wariant E – elewacja ogrodowa

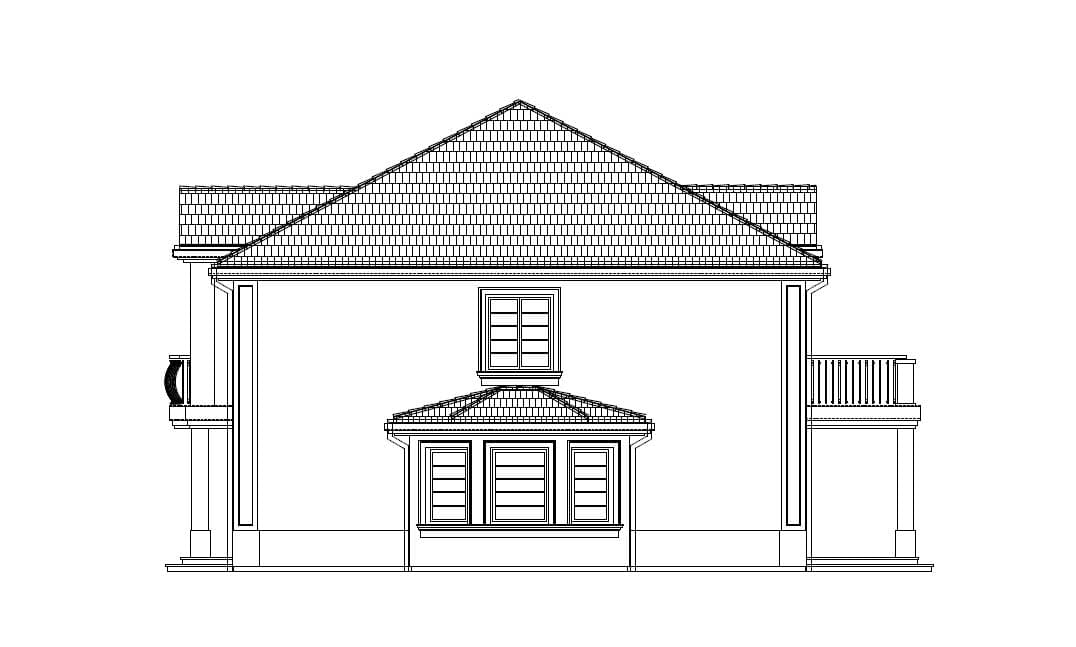

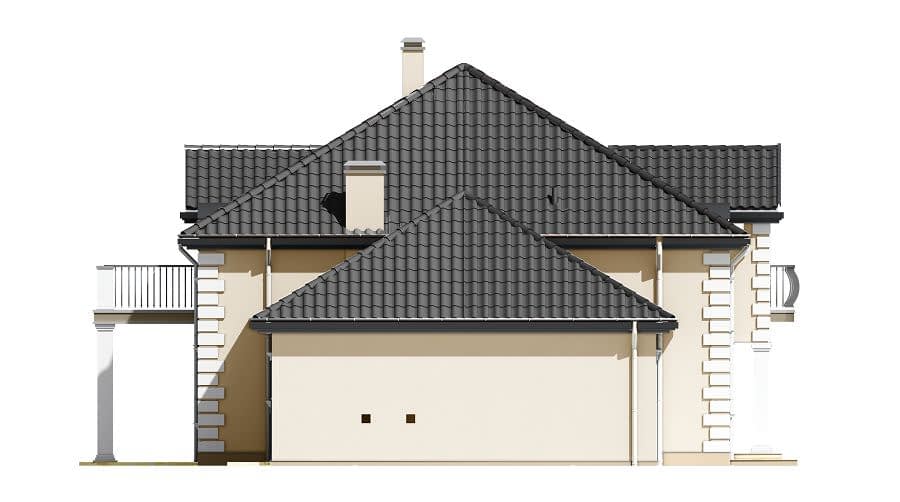

Projekt domu Magnat wariant E – elewacja boczna prawa

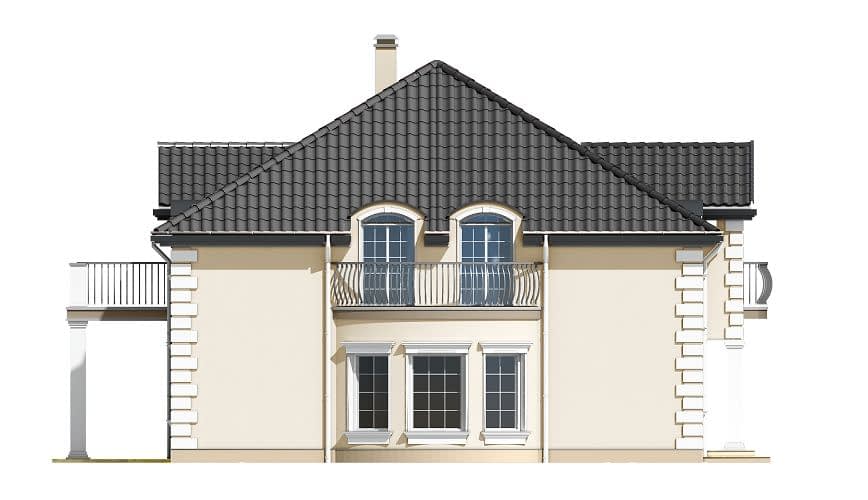

Projekt domu Magnat wariant E – elewacja boczna lewa

Projekt domu Magnat wariant E – widok bryły domu 1

Projekt domu Magnat wariant E – widok bryły domu 2

Projekt domu Magnat wariant E – widok bryły domu 3

Projekt domu Magnat wariant E – widok bryły domu 4

Autor projektu:MG Projekt

Lustrzane odbicie

Dodaj do schowka

Gratis do projektów: zestaw umów, zgoda na zmiany w projekcie. Darmowa dostawa za 0 zł.

8 300 zł

Zadaj pytanie

Typ projektuWolnostojący
StylTradycyjny
Powierzchnia użytkowa255.3 m²
KondygnacjePiętrowy
GarażDwustanowiskowy
DachWielospadowy
Kąty nach. dachu40°, 28°, 22°
Odbicie lustrzaneTak
Czas realizacjimax. czas realizacji 10 dni

Zobacz więcej >

Zadzwoń do konsultanta

502 503 202

Godziny pracy: Pon. - Pt.8:00 - 16:00

Opis

Opis projektu

Magnat wariant E to piętrowy dom o powierzchni użytkowej 255,3 m² ze stropem Teriva nad parterem i wyższą ścianką kolankową nad garażem.

Zmiany

Nad parterem zastosowano strop gęstożebrowy Teriva, a wyżej pozostaje strop żelbetowy. W pomieszczeniu nad garażem podniesiono ściankę kolankową, więc jest tam więcej miejsca.

Parametry

Garaż dwustanowiskowy ma 39,91 m². Dach wielospadowy o nachyleniu 40°, 28° i 22,5°, wysokość 9,67 m.

wymiary budynku: 19,00 × 15,00 m
minimalna działka: 26,69 × 20,81 m
kubatura: 1064 m³

Ile kosztuje budowa?

Według kosztorysu MG Projekt stan surowy zamknięty to ok. 493 tys. zł, roboty wykończeniowe ok. 637 tys. zł, instalacje ok. 152 tys. zł, a realizacja domu pod klucz ok. 1130 tys. zł. To kwoty netto (bez VAT), policzone na średnich krajowych cenach z Sekocenbudu dla budowy systemem gospodarczym. Rzeczywisty koszt będzie inny: zależy od regionu, ekipy, terminu budowy i wybranego standardu, więc traktuj te liczby jako punkt wyjścia do własnej wyceny.

Szukasz Magnata z wygodniejszym pokojem nad garażem? Zamów projekt domu Magnat wariant E na wbudowie.pl.

Konstrukcja

Fundamenty: ławy z betonu szczelnego i ściany fundamentowe z bloczków betonowych

Ściany zewnętrzne: ściany murowane - pustaki porotherm 25 + styropian + tynk cienkowarstwowy

Strop: teriva + monolityczny

Elewacje: tynk cienkowarstwowy na styropianie

Pokrycie dachu: dachówka/blachodachówka

Rzuty

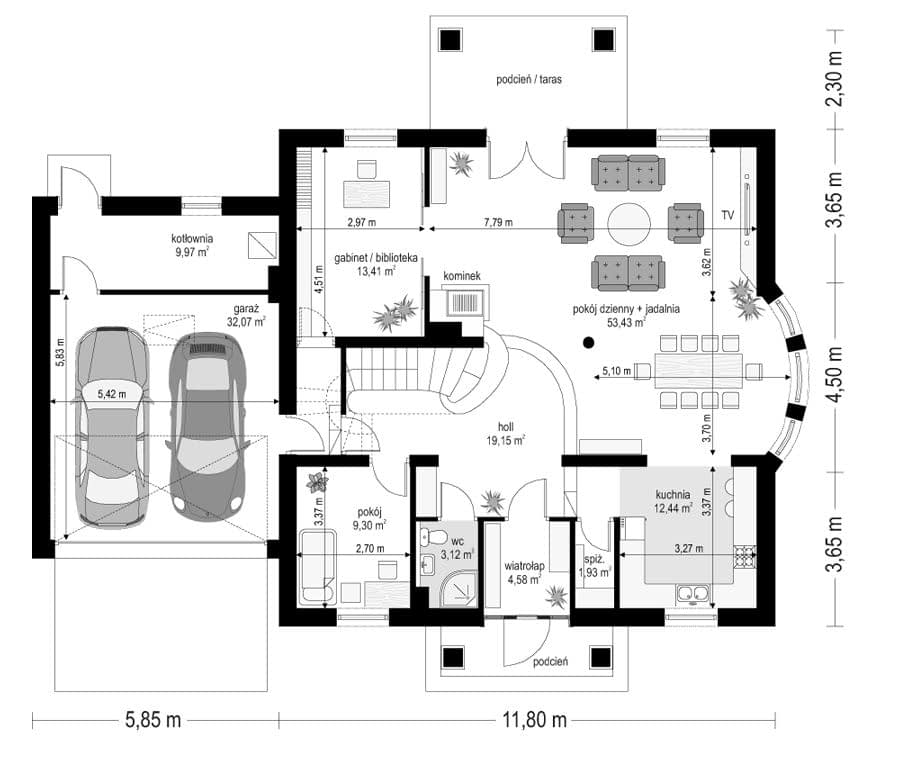

Parter

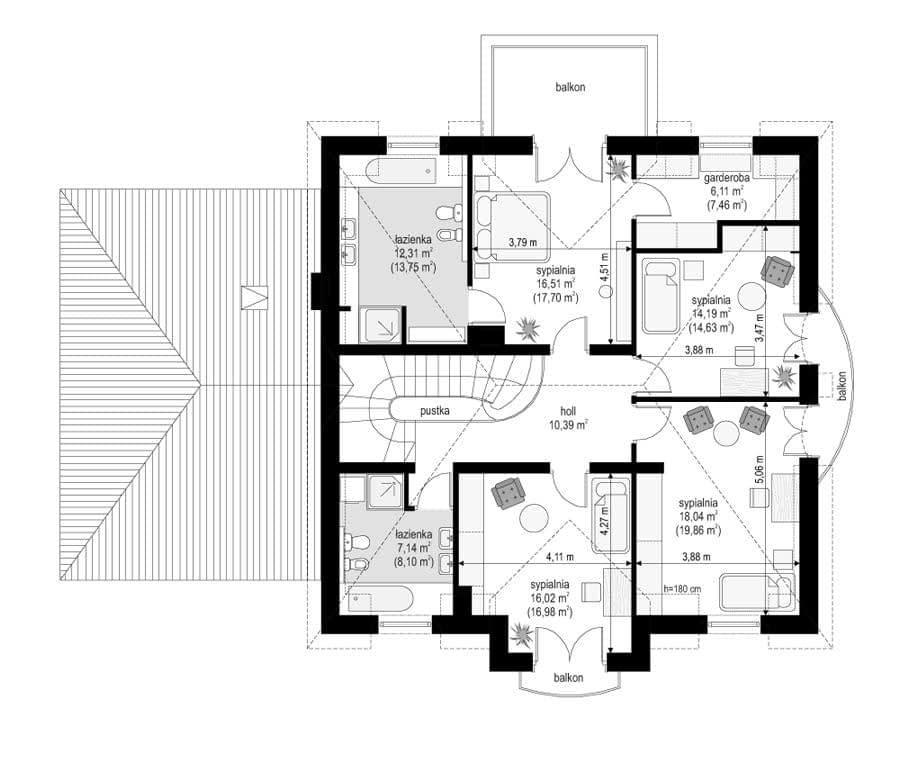

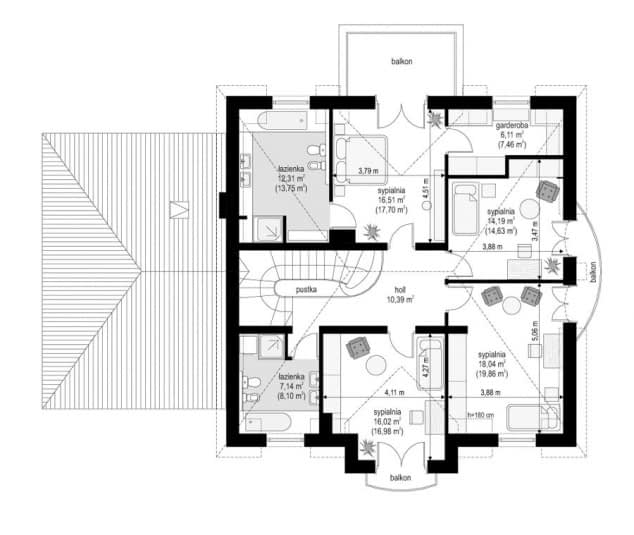

Poddasze

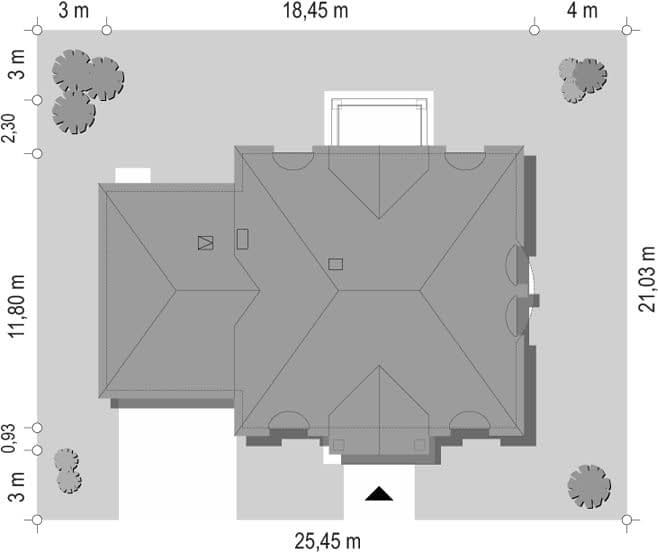

Sytuacja na działce

Dane techniczne

Powierzchnia użytkowa255.3 m²
Powierzchnia netto261.57 m²
Powierzchnia zabudowy200 m²
Powierzchnia dachu279.4 m²
Kubatura1064 m³
Długość domu15 m
Szerokość domu19 m
Wysokość domu9.67 m
Energia pierwotna66.9 kWh/m²/rok
Energia końcowa50.7 kWh/m²/rok
Minimalne wymiary działki20.81 x 26.69m
GarażDwustanowiskowy
Rodzaj dachuWielospadowy
Kąty nach. dachu40°, 28°, 22°

Instalacja grzewcza

EUco21.5 kwH/m²/rok

Koszty budowy

Stan surowy334464 zł
Stan surowy zamknięty493312 zł
Koszt wykończenia636948 zł
Koszt instalacji152182 zł

Zawartość projektu

W komplecie nowej wersji dokumentacji projektowej znajdują się 3 egzemplarze projektu architektoniczno-budowlanego oraz 3 egzemplarze projektu technicznego

Projekt architektoniczno-budowlany zawierający:
-opis architektoniczny z elementami konstrukcji,
-część rysunkowa: rzut parteru, poddasza/piętra, rzut dachu w skali 1:100, przekroje skala 1:50,
elewacje skala 1:100.

Projekt techniczny zawierający:
-opis techniczny i konstrukcyjny (obliczenia statyczne - w zależności od projektu włączone w projekt lub stanowiące odrębną teczkę).

Część rysunkowa architektura i konstrukcja:
-rzuty fundamentów, parteru, poddasza, stropu, więźby, dachu / w skali 1:50,
-przekroje przez budynek / budynek skali 1:50,
-elewacje budynku / w skali 1:50 (*niektóre projekty posiadają rysunki w skali 1:100 lub 1:75),
-zestawienie stolarki budowlanej okiennej i drzwiowej,
-szczegóły konstrukcji i ewentualne szczegóły budowlane,

Część instalacyjna:
-część opisowa do projektów instalacji elektrycznych, wodno-kanalizacyjnych, grzewczych, gazowych (jeśli występują).

Część rysunkowa do projektów instalacji:
-schematy instalacji elektrycznych, schemat rozdzielni, plan instalacji odgromowej,
-schematy instalacji wodno-kanalizacyjnej i ciepłej wody,
-schematy instalacji grzewczych,
-schemat instalacji gazowej (jeśli występują).

Do projektu dołączane jest zestawienie materiałowe, z wykazem elementów drewnianych oraz stali budowlanej.
Do projektu dołączone są kopie uprawnień wszystkich projektantów, oraz aktualne zaświadczenia o przynależności do izb zawodowych.
Projekt zawiera oświadczenie projektantów o poprawności projektu w świetle Prawa Budowlanego, a także zawiera informację dotyczącą bezpieczeństwa i ochrony zdrowia ( BIOZ).
Do projektu dołączona jest także zgoda na zmiany adaptacyjne. Zgoda dołączana jest do każdego projektu bezpłatnie. Na Państwa życzenie zakres zgody na zmiany możemy dowolnie rozszerzyć.

Pracownia zezwala na następujące zmiany i odstępstwa od projektu architektoniczno-budowlanego w trakcie jego przystosowywania do lokalizacji:

Zmianę obrysu zewnętrznego ścian zewnętrznych.
Zmianę obrysu wewnętrznego ścian zewnętrznych.
Zmianę układu ścian wewnętrznych działowych.
Zmianę funkcji, ilości i usytuowania poszczególnych pomieszczeń na dowolnej kondygnacji w projekcie.
Zmianę ukształtowania, ilości i kąta nachylenia połaci dachowych.
Zmianę ilości, umiejscowienia i wielkości otworów okiennych i drzwiowych.
Zmianę rodzaju materiału i technologii wykonania ścian zewnętrznych oraz wewnętrznych oraz ścian fundamentowych.
Zmianę rodzaju i technologii wykonania stropów nad dowolną kondygnacją.
Zmianę umiejscowienia, kształtu i materiału wykonania schodów w budynku.
Zmianę wielkości, kształtu i materiałów, bądź likwidacja: tarasów, podestów i balkonów.
Likwidację lub dodanie dowolnej ilości:
