Projekt domu Magnolia

Name: Magnolia
Brand: MG Projekt
SKU: magnolia
Price: 6090.00 PLN
Availability: InStock

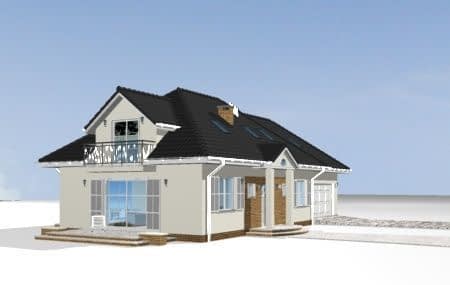

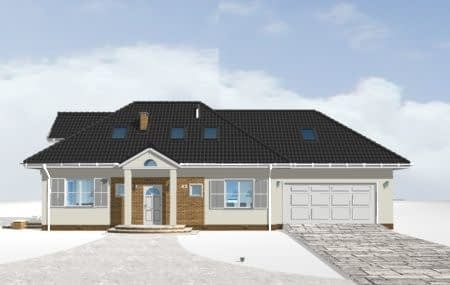

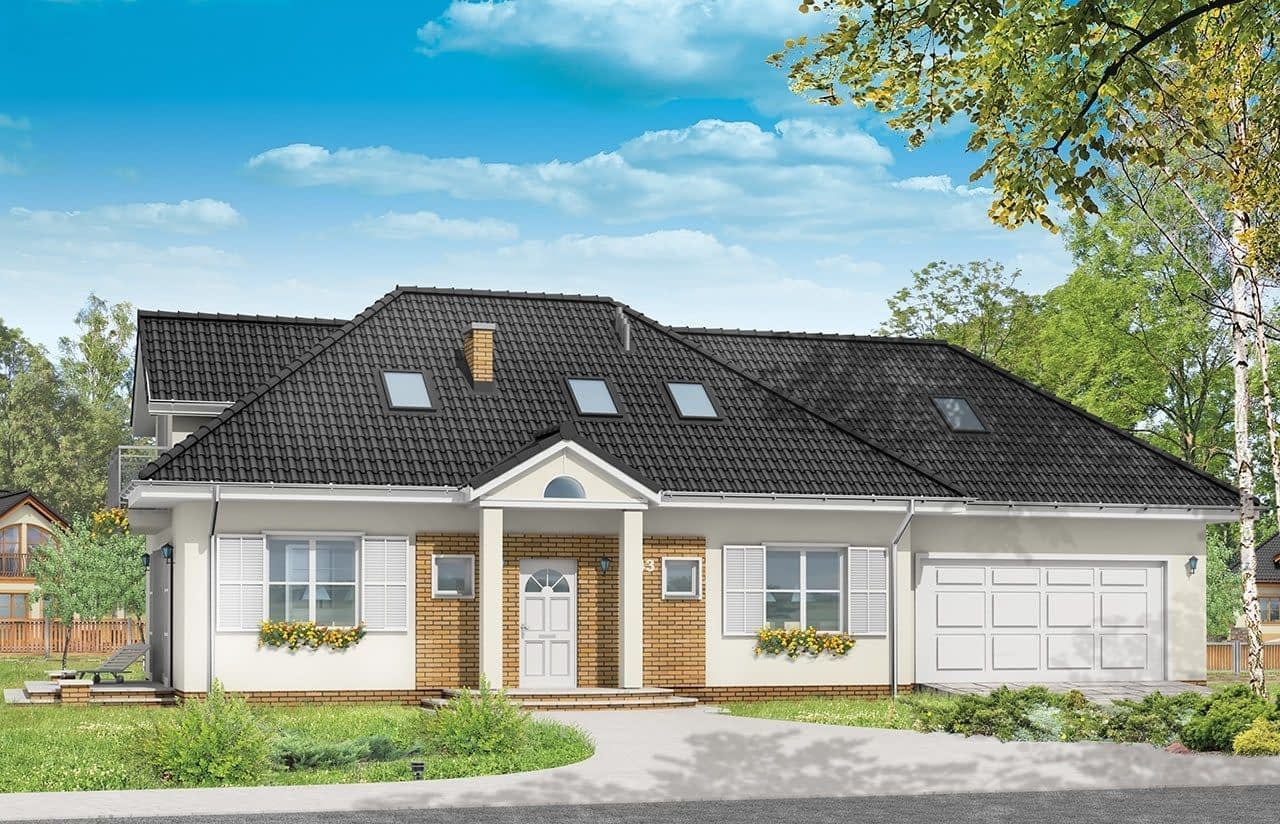

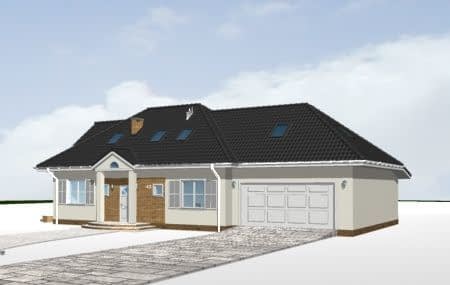

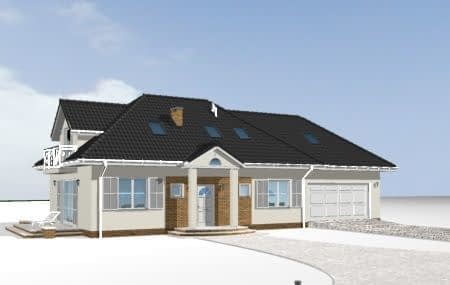

Projekt domu Magnolia – wizualizacja od frontu

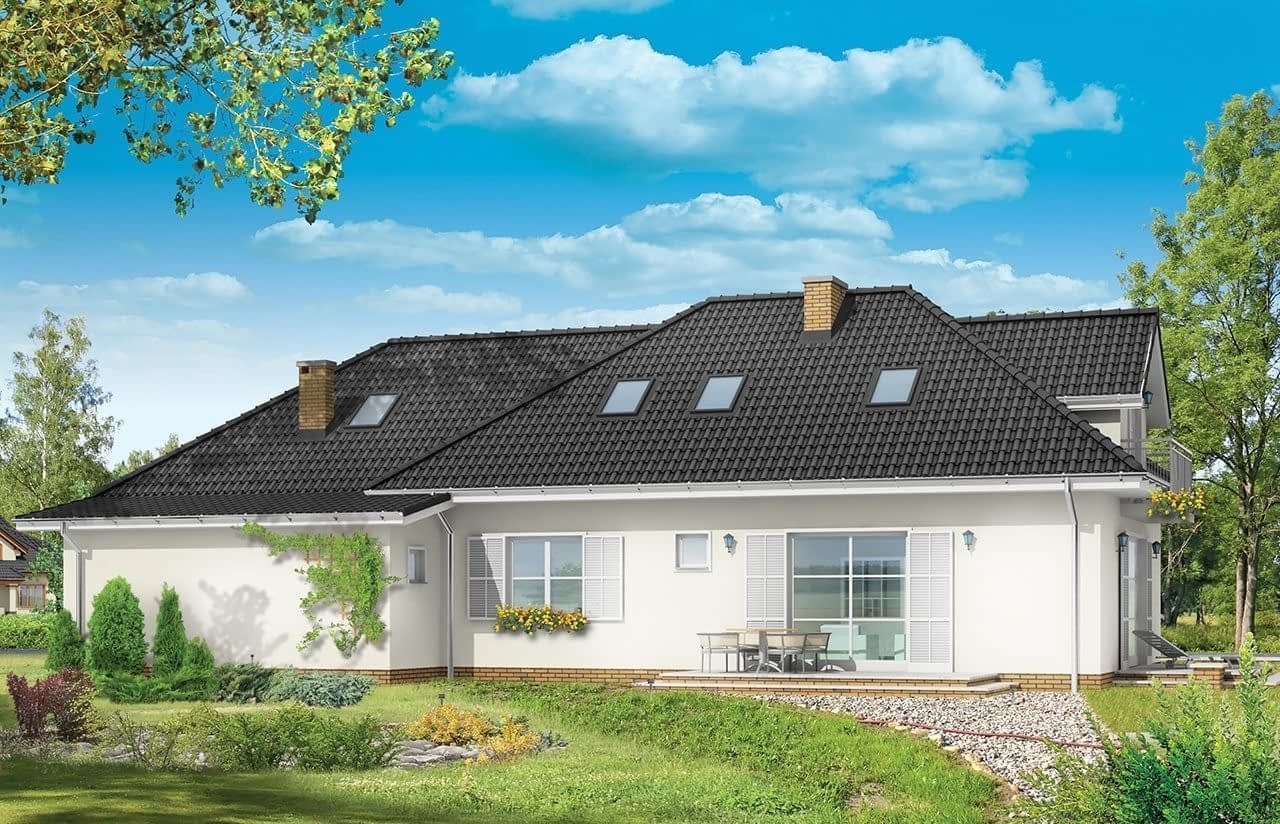

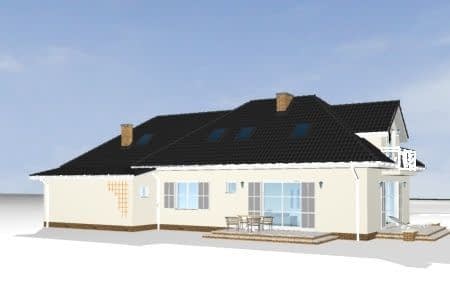

Projekt domu Magnolia – wizualizacja od strony ogrodu

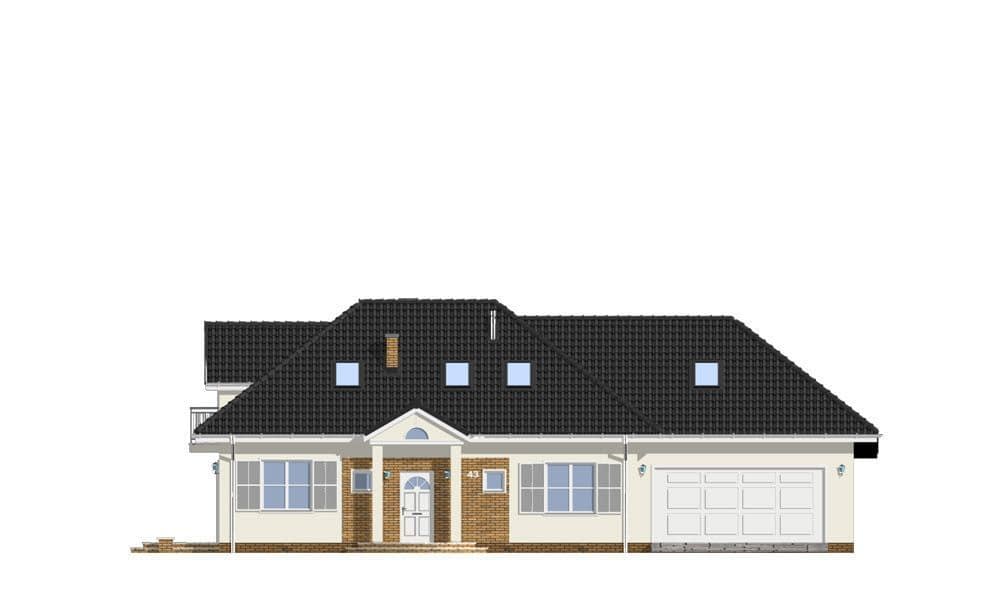

Projekt domu Magnolia – elewacja frontowa

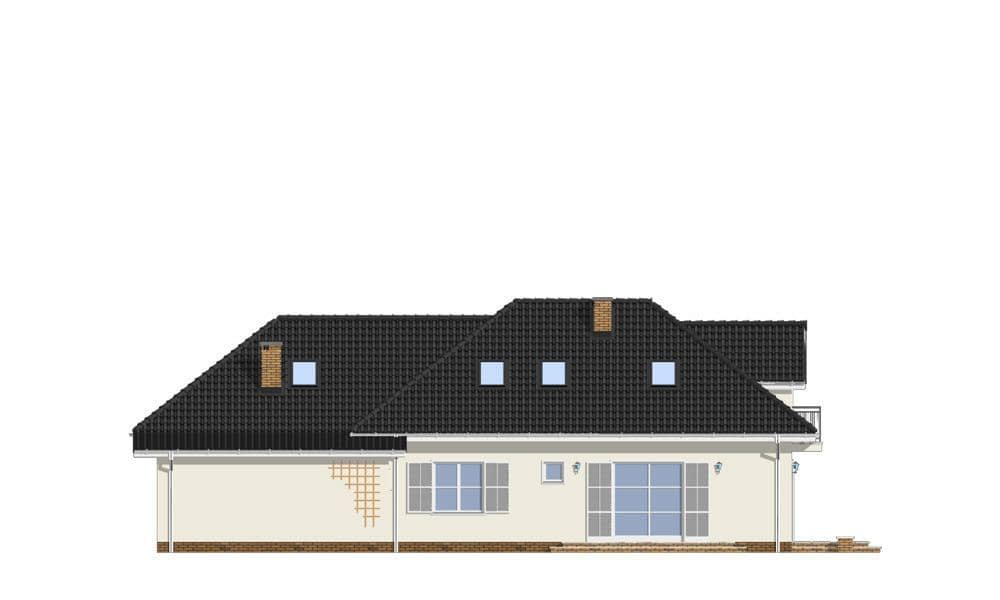

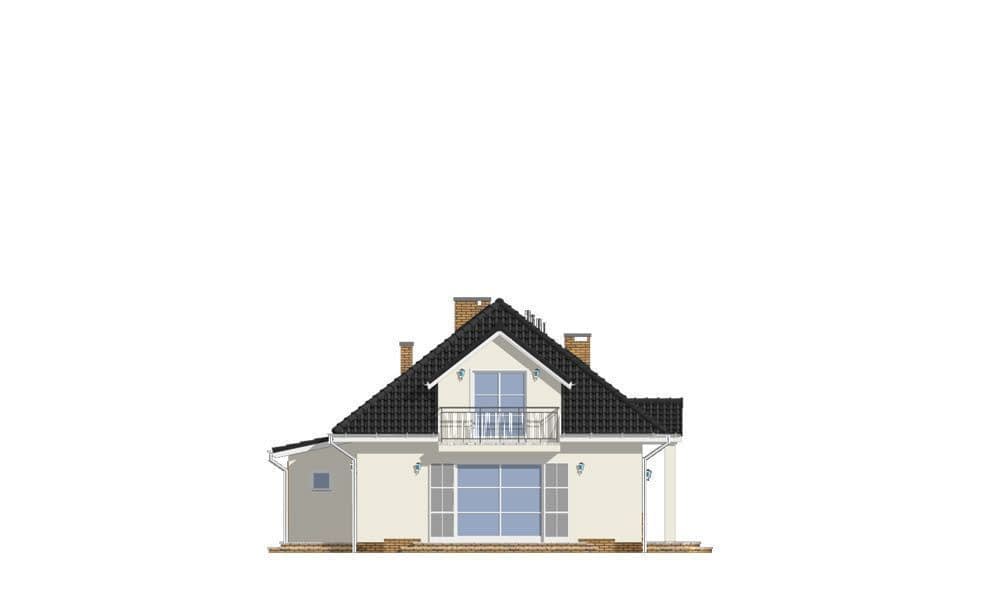

Projekt domu Magnolia – elewacja ogrodowa

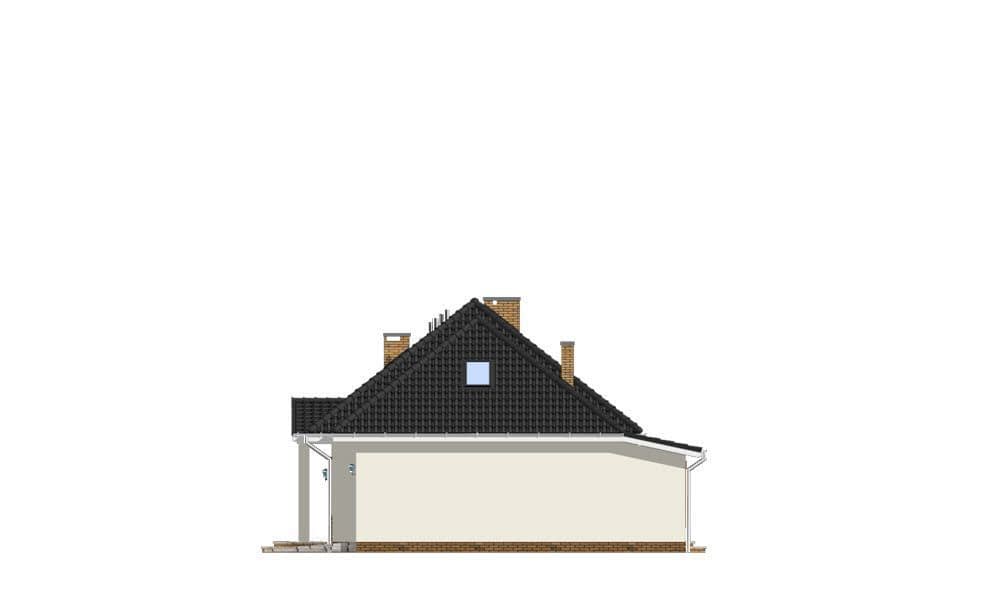

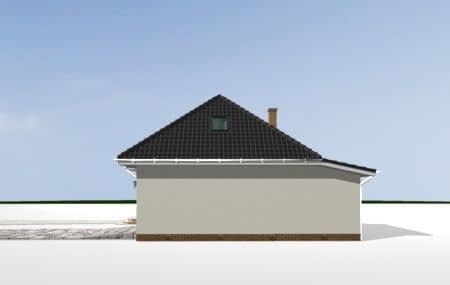

Projekt domu Magnolia – elewacja boczna 1

Projekt domu Magnolia – elewacja boczna 2

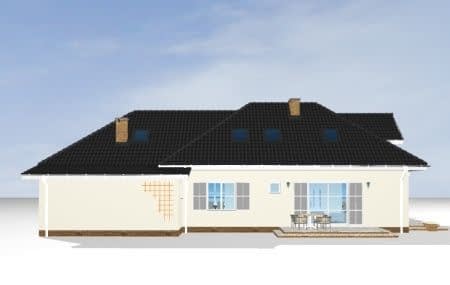

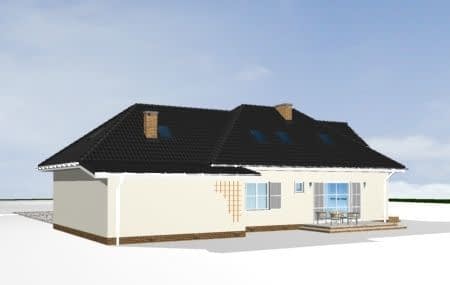

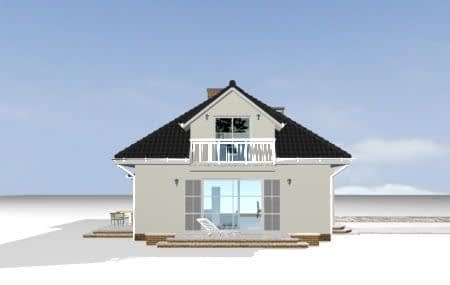

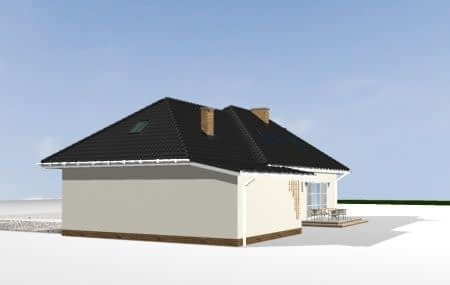

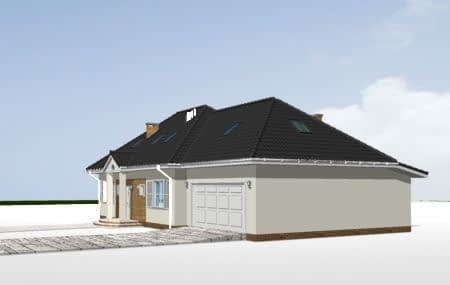

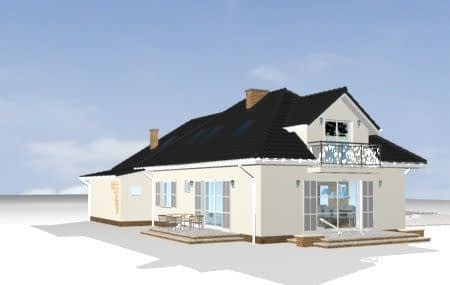

Projekt domu Magnolia – widok bryły domu 1

Projekt domu Magnolia – widok bryły domu 2

Projekt domu Magnolia – widok bryły domu 3

Projekt domu Magnolia – widok bryły domu 4

Autor projektu:MG Projekt

Lustrzane odbicie

Dodaj do schowka

Gratis do projektów: zestaw umów, zgoda na zmiany w projekcie. Darmowa dostawa za 0 zł.

6 090 zł

Zadaj pytanie

Typ projektuWolnostojący
StylDworkowy
Powierzchnia użytkowa114.5 m²
KondygnacjeParterowy, z poddaszem
GarażDwustanowiskowy
DachWielospadowy
Kąt nach. dachu38°
Odbicie lustrzaneTak
Czas realizacjimax. czas realizacji 10 dni

Zobacz więcej >

Zadzwoń do konsultanta

502 503 202

Godziny pracy: Pon. - Pt.8:00 - 16:00

Opis

Opis projektu

Magnolia to projekt domu z poddaszem użytkowym o powierzchni 114,5 m², z garażem dwustanowiskowym, nawiązujący do typowego polskiego dworku, dla rodziny 4–5-osobowej. Tradycyjna forma łączy się z nowoczesną funkcją, materiałami i detalem.

Tarasy na dwie strony

Tarasy otwierają się na elewację tylną i boczną, więc dom można postawić na działce z ogrodem z tyłu lub z boku – zależnie od stron świata i kształtu parceli. Przy adaptacji można zrezygnować z jednego z nich.

Sypialnia rodziców na parterze

Na parterze salon z jadalnią i kominkiem łączy się z holem i częściowo z kuchnią. Jest tu sypialnia rodziców z garderobą pod schodami oraz dodatkowy pokój – gabinet lub sypialnia gościnna – a w części gospodarczej garaż (35,81 m²) i kotłownia. Na poddaszu są dwie sypialnie dzieci z łazienką, a nad garażem – strych.

wymiary budynku: 18,58 × 10,34 m
minimalna działka: 25,58 × 17,34 m
dach wielospadowy 38°, wysokość 7,06 m
kubatura: 622 m³

Ile kosztuje budowa?

Według kosztorysu MG Projekt stan surowy zamknięty to ok. 316 tys. zł, roboty wykończeniowe ok. 344 tys. zł, instalacje ok. 135 tys. zł, a realizacja domu pod klucz ok. 660 tys. zł. To kwoty netto (bez VAT), policzone na średnich krajowych cenach z Sekocenbudu dla budowy systemem gospodarczym. Rzeczywisty koszt będzie inny: zależy od regionu, ekipy, terminu budowy i wybranego standardu, więc traktuj te liczby jako punkt wyjścia do własnej wyceny.

Szukasz dworku z sypialnią rodziców na parterze? Zamów projekt domu Magnolia na wbudowie.pl.

Konstrukcja

Fundamenty: betonowe wylewane

Ściany zewnętrzne: dwuwarstwowe beton komórkowy 24 + styropian (lub wełna mineralna)

Strop: Teriva

Elewacje: tynk cienkowarstwowy

Pokrycie dachu: blachodachówka lub dachówka

Rzuty

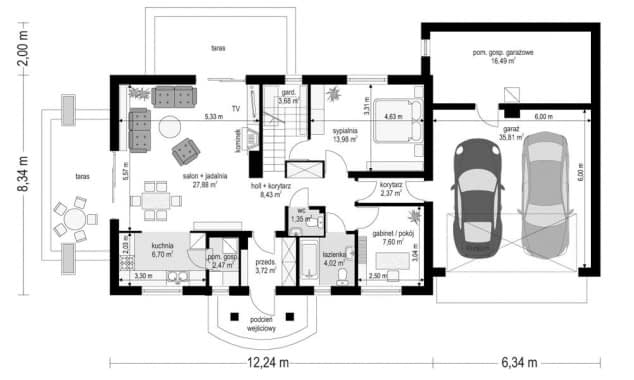

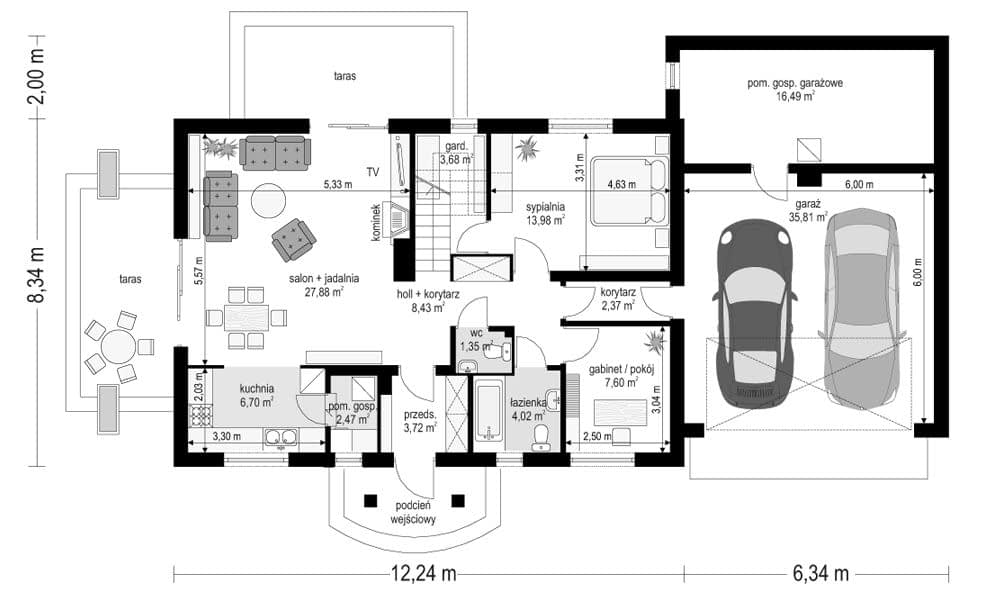

Parter

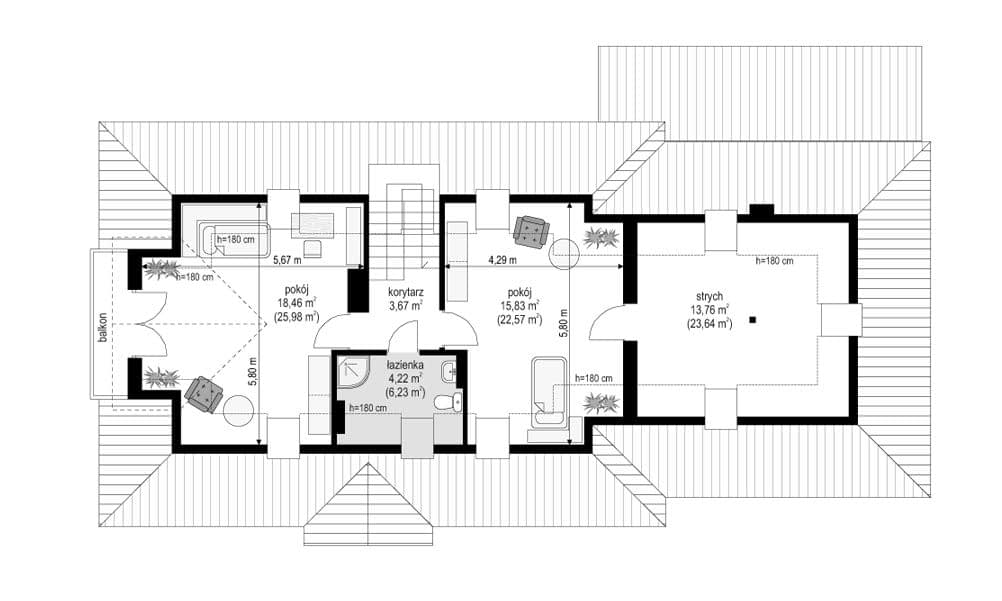

Poddasze

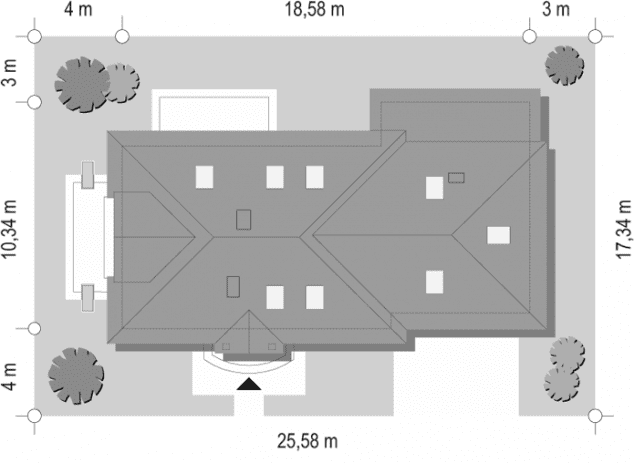

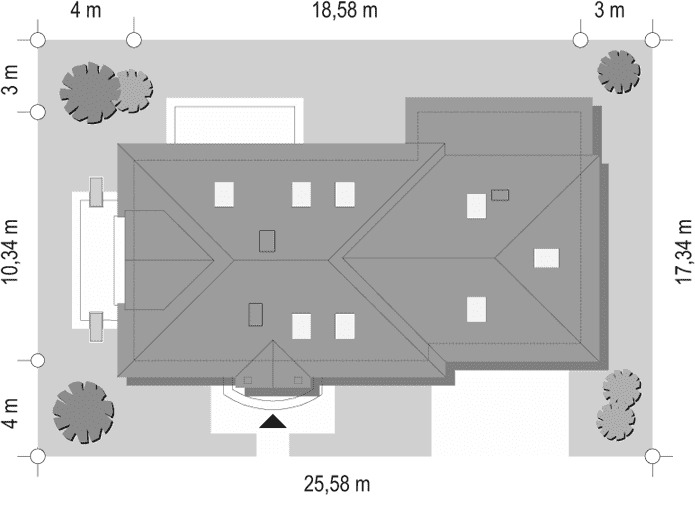

Sytuacja na działce

Dane techniczne

Powierzchnia użytkowa114.5 m²
Powierzchnia netto140.5 m²
Powierzchnia zabudowy164.08 m²
KominekTak
Liczba łazienek3
Liczba pokoi6
Powierzchnia dachu257.55 m²
Kubatura622 m³
Długość domu10.34 m
Szerokość domu18.58 m
Wysokość domu7.06 m
Poddaszeużytkowe
Energia pierwotna69.3 kWh/m²/rok
Energia końcowa65.3 kWh/m²/rok
Minimalne wymiary działki17.34 x 25.58m
GarażDwustanowiskowy
Rodzaj dachuWielospadowy
Kąt nach. dachu38°

Instalacja grzewcza

EUco48 kwH/m²/rok

Koszty budowy

Stan surowy218176 zł
Stan surowy zamknięty315522 zł
Koszt wykończenia344300 zł
Koszt instalacji135270 zł

Zawartość projektu

W komplecie nowej wersji dokumentacji projektowej znajdują się 3 egzemplarze projektu architektoniczno-budowlanego oraz 3 egzemplarze projektu technicznego

Projekt architektoniczno-budowlany zawierający:
-opis architektoniczny z elementami konstrukcji,
-część rysunkowa: rzut parteru, poddasza/piętra, rzut dachu w skali 1:100, przekroje skala 1:50,
elewacje skala 1:100.

Projekt techniczny zawierający:
-opis techniczny i konstrukcyjny (obliczenia statyczne - w zależności od projektu włączone w projekt lub stanowiące odrębną teczkę).

Część rysunkowa architektura i konstrukcja:
-rzuty fundamentów, parteru, poddasza, stropu, więźby, dachu / w skali 1:50,
-przekroje przez budynek / budynek skali 1:50,
-elewacje budynku / w skali 1:50 (*niektóre projekty posiadają rysunki w skali 1:100 lub 1:75),
-zestawienie stolarki budowlanej okiennej i drzwiowej,
-szczegóły konstrukcji i ewentualne szczegóły budowlane,

Część instalacyjna:
-część opisowa do projektów instalacji elektrycznych, wodno-kanalizacyjnych, grzewczych, gazowych (jeśli występują).

Część rysunkowa do projektów instalacji:
-schematy instalacji elektrycznych, schemat rozdzielni, plan instalacji odgromowej,
-schematy instalacji wodno-kanalizacyjnej i ciepłej wody,
-schematy instalacji grzewczych,
-schemat instalacji gazowej (jeśli występują).

Do projektu dołączane jest zestawienie materiałowe, z wykazem elementów drewnianych oraz stali budowlanej.
Do projektu dołączone są kopie uprawnień wszystkich projektantów, oraz aktualne zaświadczenia o przynależności do izb zawodowych.
Projekt zawiera oświadczenie projektantów o poprawności projektu w świetle Prawa Budowlanego, a także zawiera informację dotyczącą bezpieczeństwa i ochrony zdrowia ( BIOZ).
Do projektu dołączona jest także zgoda na zmiany adaptacyjne. Zgoda dołączana jest do każdego projektu bezpłatnie. Na Państwa życzenie zakres zgody na zmiany możemy dowolnie rozszerzyć.

Pracownia zezwala na następujące zmiany i odstępstwa od projektu architektoniczno-budowlanego w trakcie jego przystosowywania do lokalizacji:

Zmianę obrysu zewnętrznego ścian zewnętrznych.
Zmianę obrysu wewnętrznego ścian zewnętrznych.
Zmianę układu ścian wewnętrznych działowych.
Zmianę funkcji, ilości i usytuowania poszczególnych pomieszczeń na dowolnej kondygnacji w projekcie.
Zmianę ukształtowania, ilości i kąta nachylenia połaci dachowych.
Zmianę ilości, umiejscowienia i wielkości otworów okiennych i drzwiowych.
Zmianę rodzaju materiału i technologii wykonania ścian zewnętrznych oraz wewnętrznych oraz ścian fundamentowych.
Zmianę rodzaju i technologii wykonania stropów nad dowolną kondygnacją.
Zmianę umiejscowienia, kształtu i materiału wykonania schodów w budynku.
Zmianę wielkości, kształtu i materiałów, bądź likwidacja: tarasów, podestów i balkonów.
Likwidację lub dodanie dowolnej ilości:
