- Typ projektuWolnostojący
- Powierzchnia użytkowa333 m²
- KondygnacjeParterowy, z poddaszem, z piwnicą
- GarażBez garażu
- DachWielospadowy
- Kąt nach. dachu30°
- Odbicie lustrzaneTak
- Czas realizacjido 10 dni roboczych Zobacz więcej >
Opis
Zgodność z WT 2021 i Eurokodami
Ze względu na dostosowywanie projektu do standardu WT 2021, czas realizacji może się różnić od standardowego.
Skontaktuj się z nami aby poznać szczegóły dotyczące wybranego projektu.
Opis projektu
Dom zaprojektowany dla modelu rodziny 2+2. Stwarza jednak możliwość zamieszkania rodzinie 6-osobowej lub rodzinie wielopokoleniowej. Wnętrze charakteryzuje się dużą, otwartą przestrzenią. Hall, jadalnia, salon i korytarz przeplatają się wzajemnie, nie są jednoznacznie wydzielone. Na parterze zlokalizowano moduł dla rodziców, w skład którego wchodzi sypialnia z garderobą i łazienką oraz dodatkowy pokój dla dzieci. Pokój może spełniać funkcję np. siłowni, czy pokoju hobby. Na uwagę zasługuje przestronny salon z przeszkleniami na przestrzał. Wnęka stanowiąca patio jest alternatywą dla odsłoniętych tarasów, w czasie gorszej pogody. Kominek wewnętrzny zaprojektowano jako dwustronny, aby można było korzystać z niego zarówno z salonu jak i z patio. Część gospodarczą zlokalizowano w piwnicy. Dostępna jest wersja bez piwnicy Maja i Miko.
Konstrukcja
Ściany zewnętrzne z bloczków wapienno-piaskowych ocieplone wełną mineralną, posadowione na betonowych fundamentach. Ściany wewnętrzne z bloczków wapienno-piaskowych. Strop monolityczny żelbetowy.

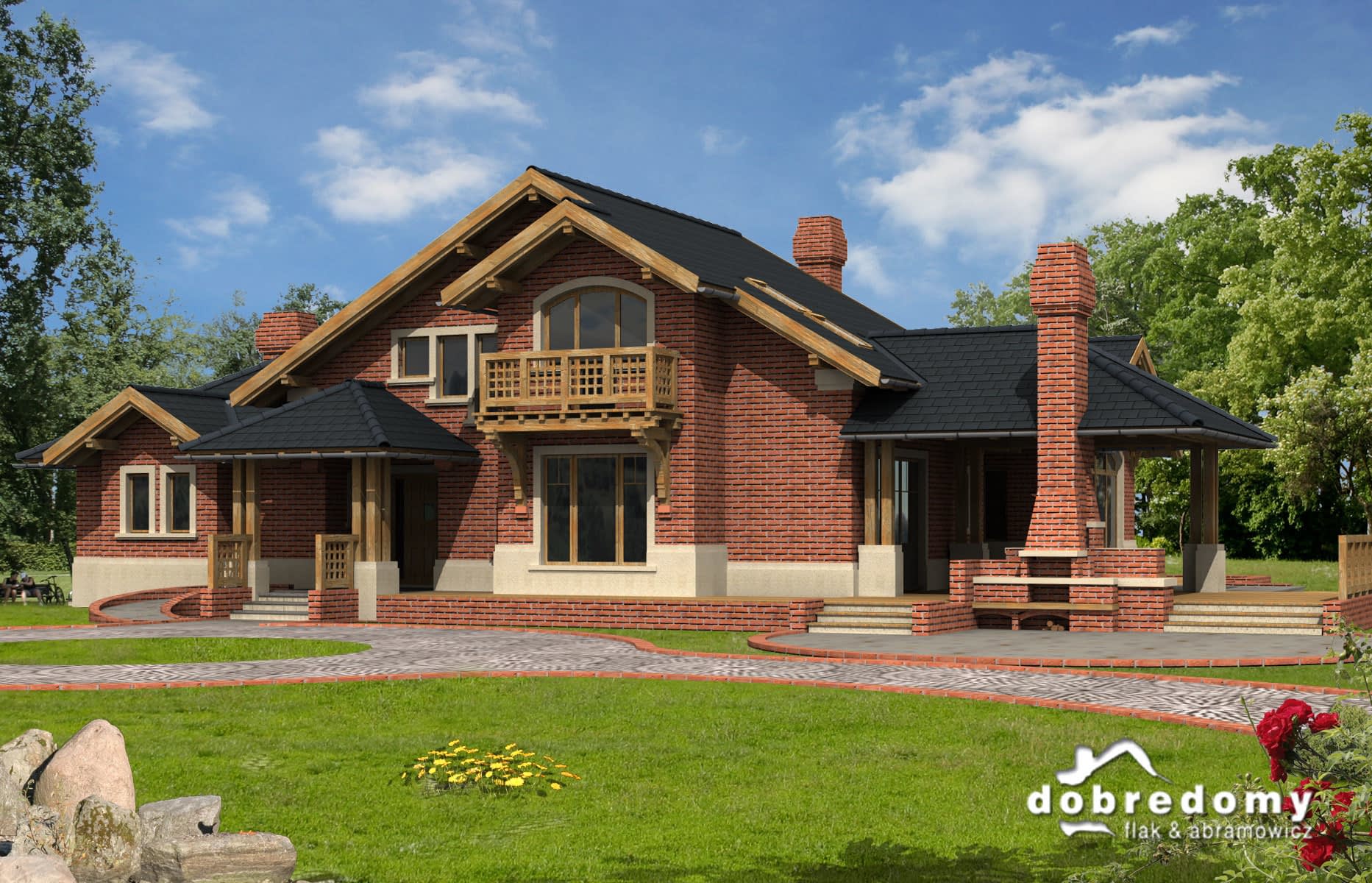

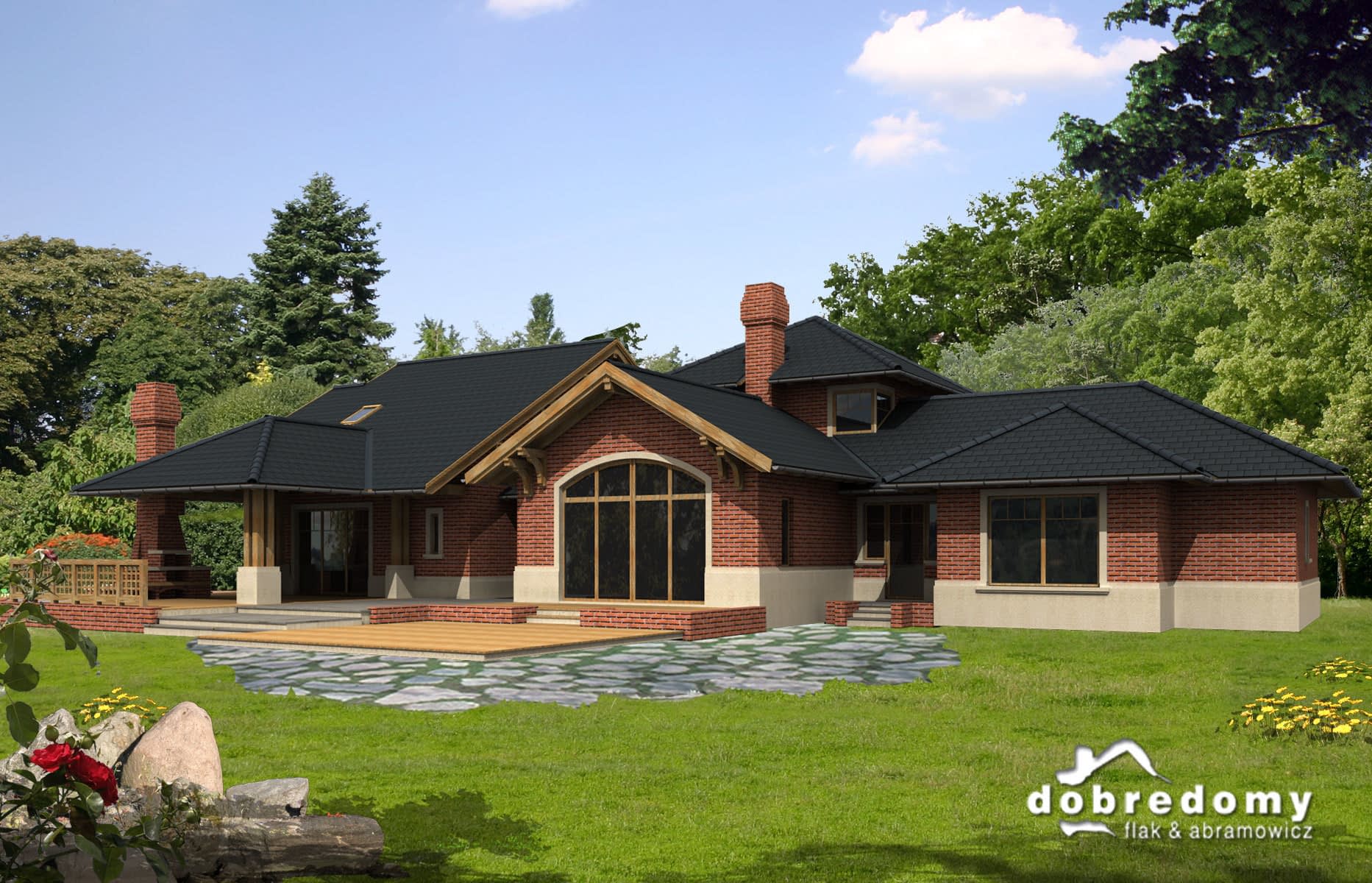

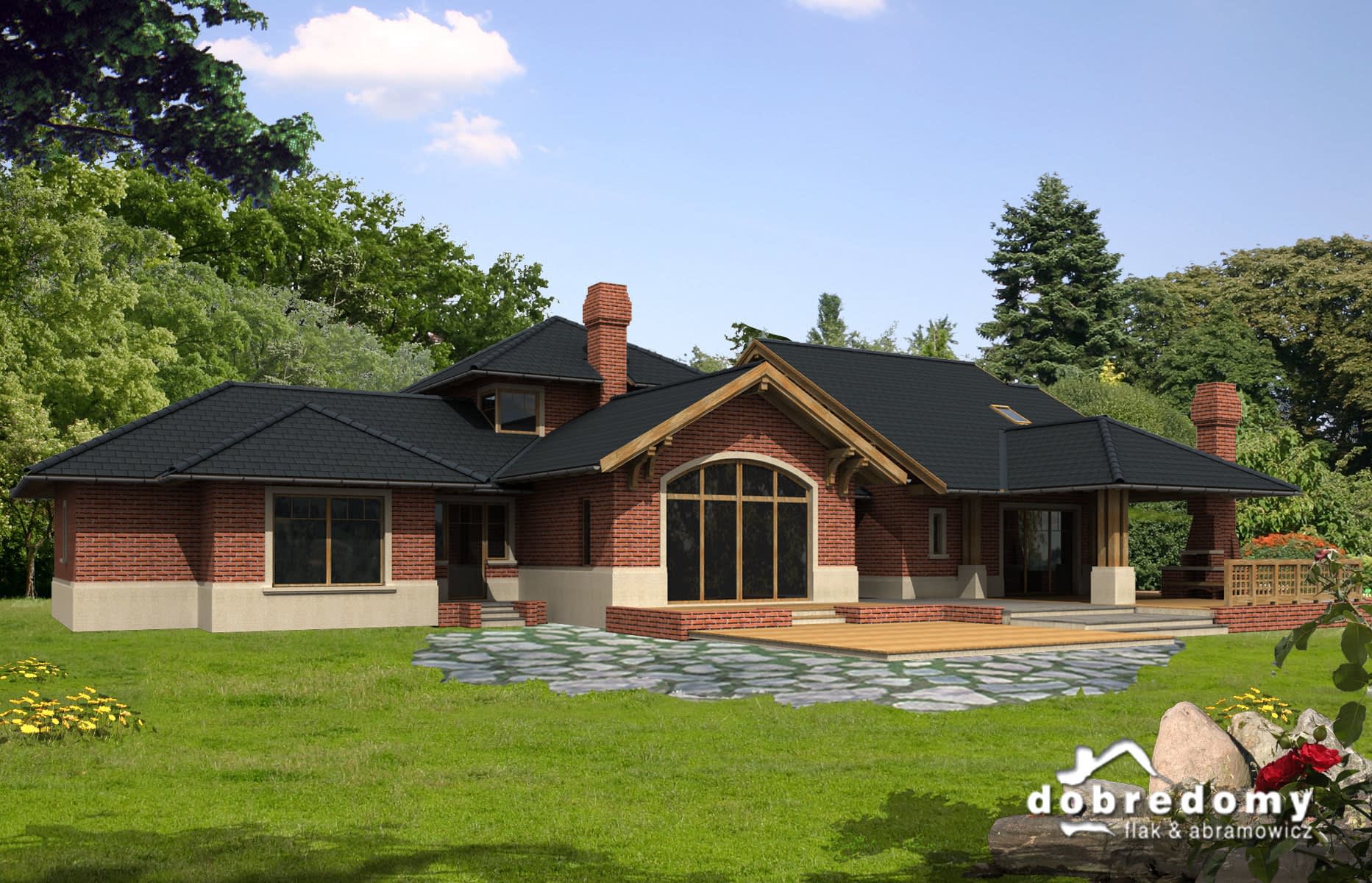

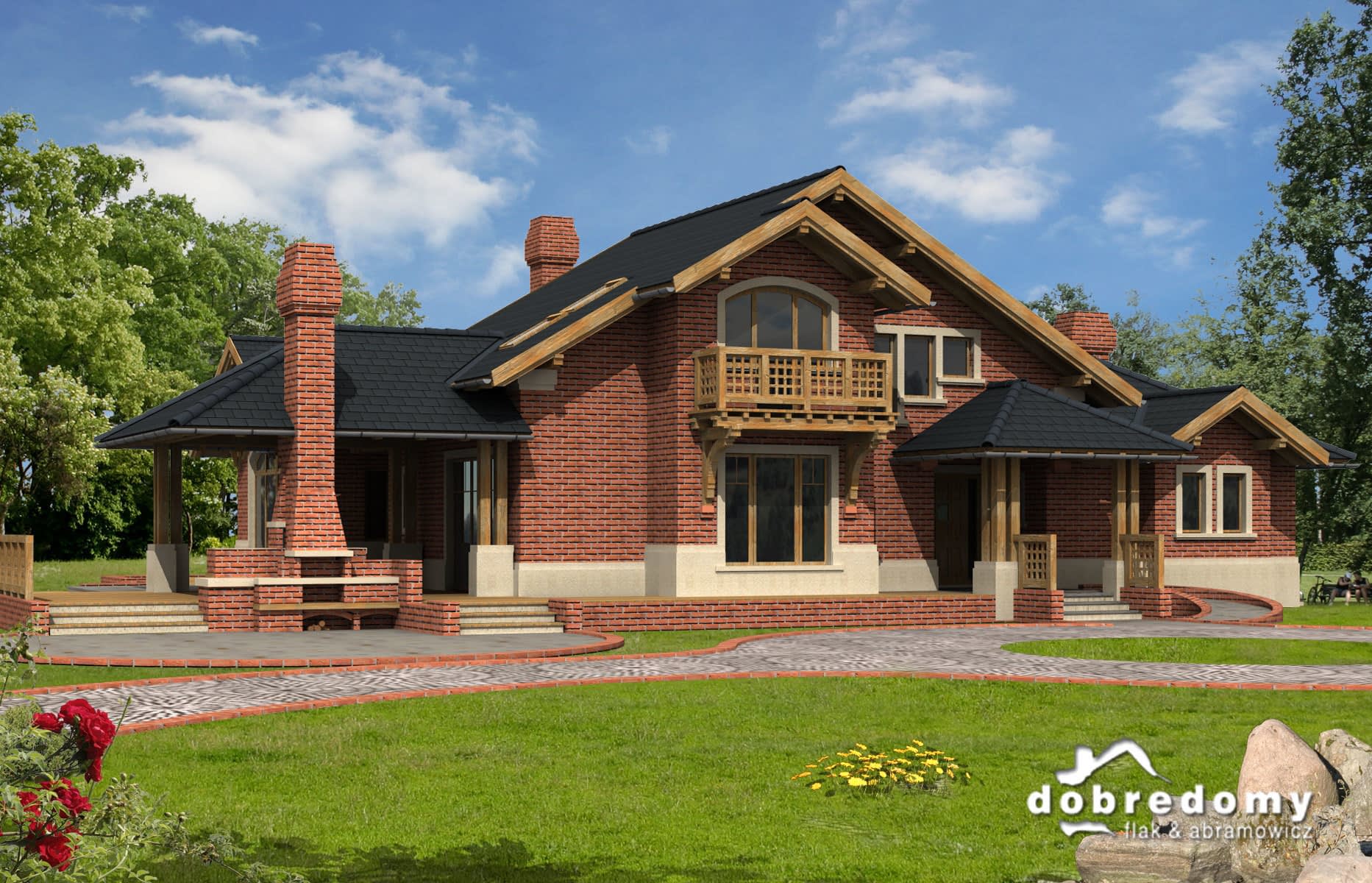

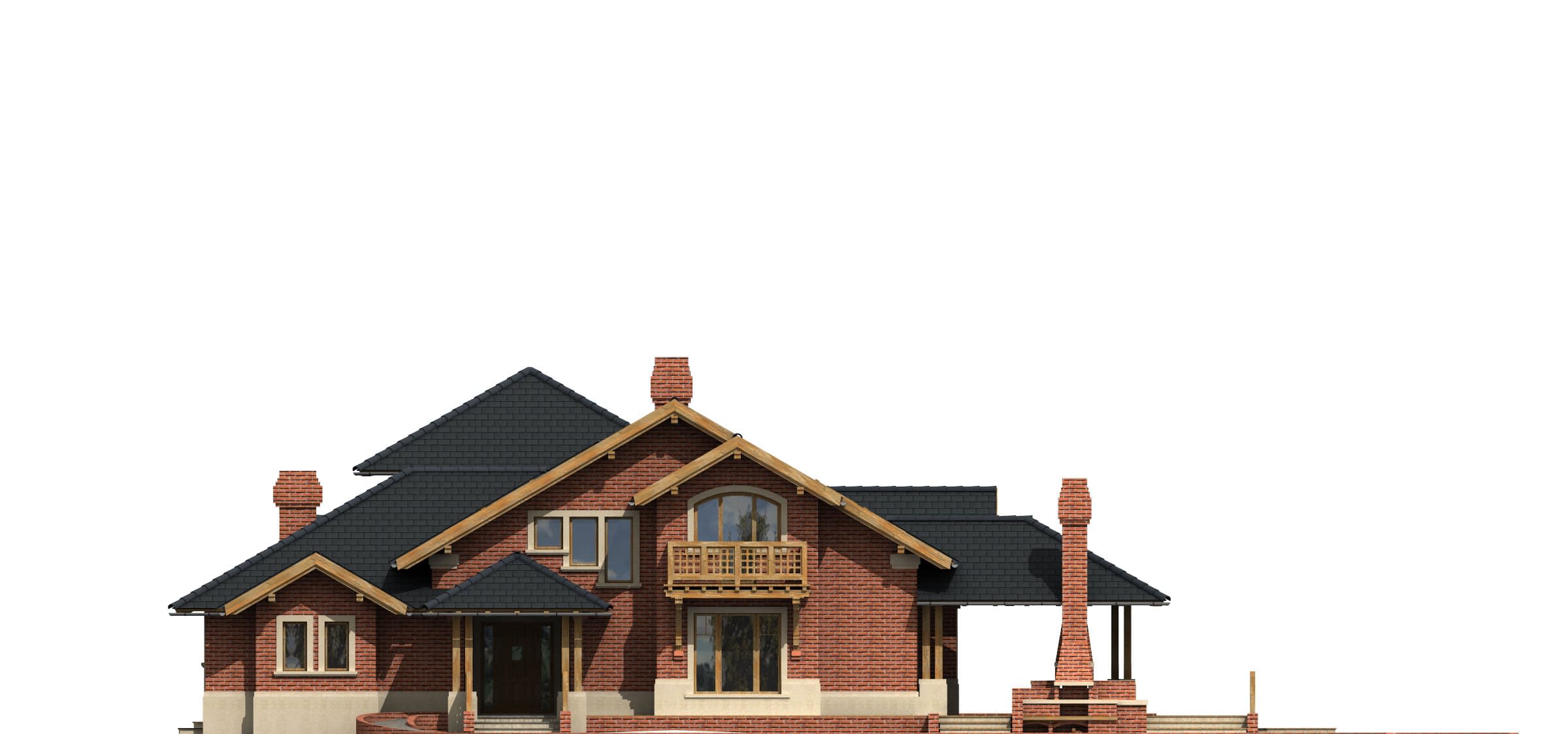

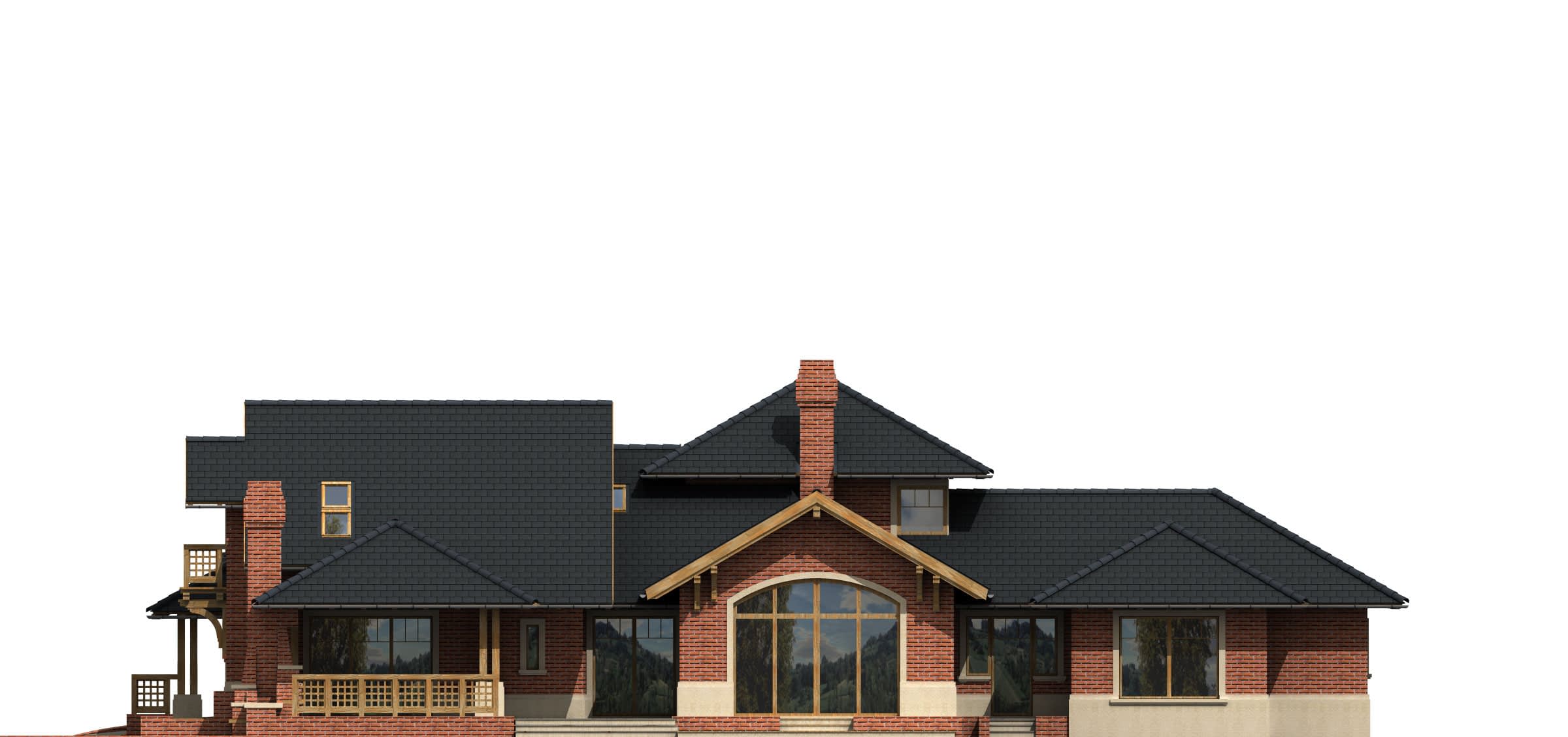

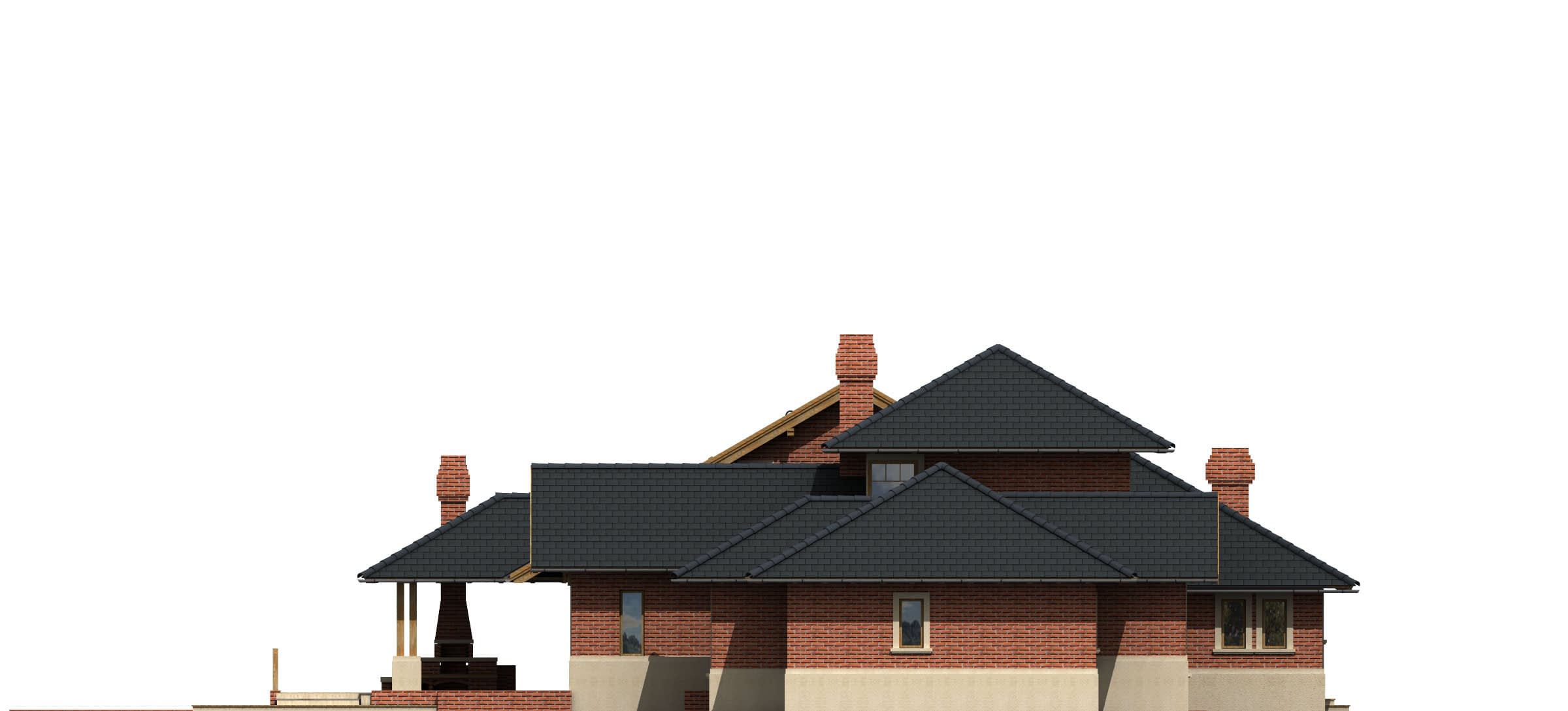

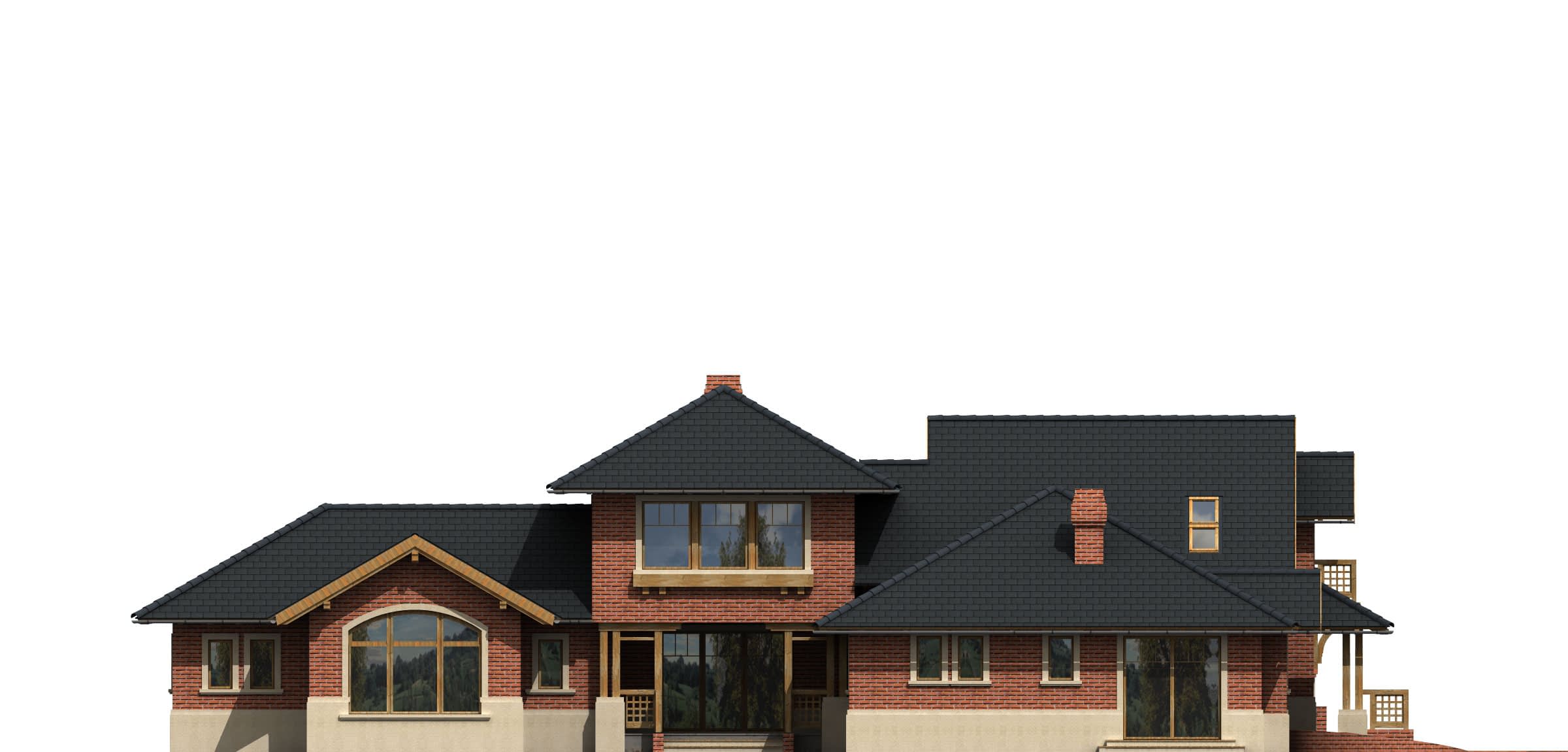

Elewacje pokryte cegłą klinkierową. W projekcie zastosowano okna dachowe marki FAKRO. Pokrycie dachu - dachówka ceramiczna lub cementowa CREATON.
Rzuty

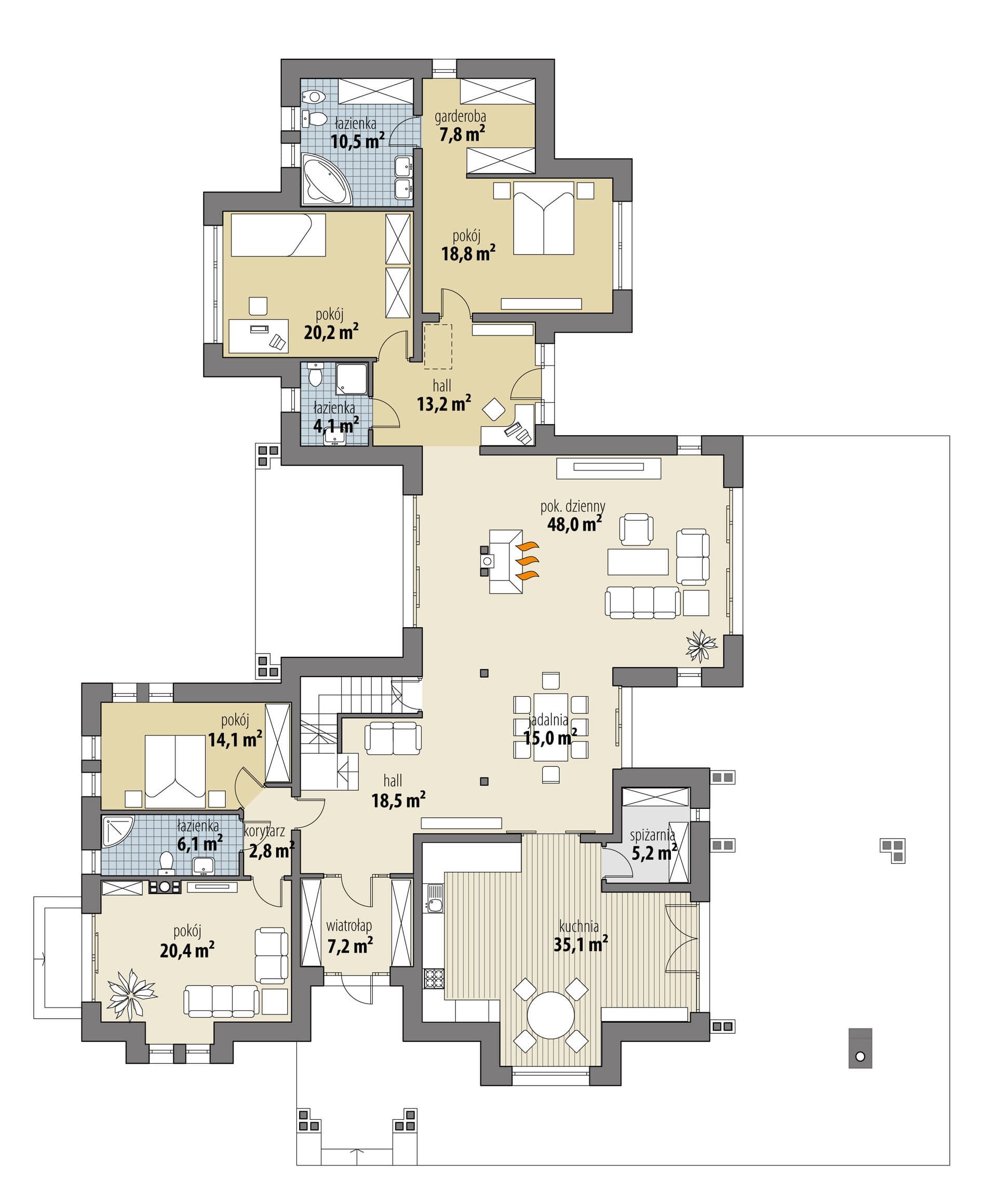

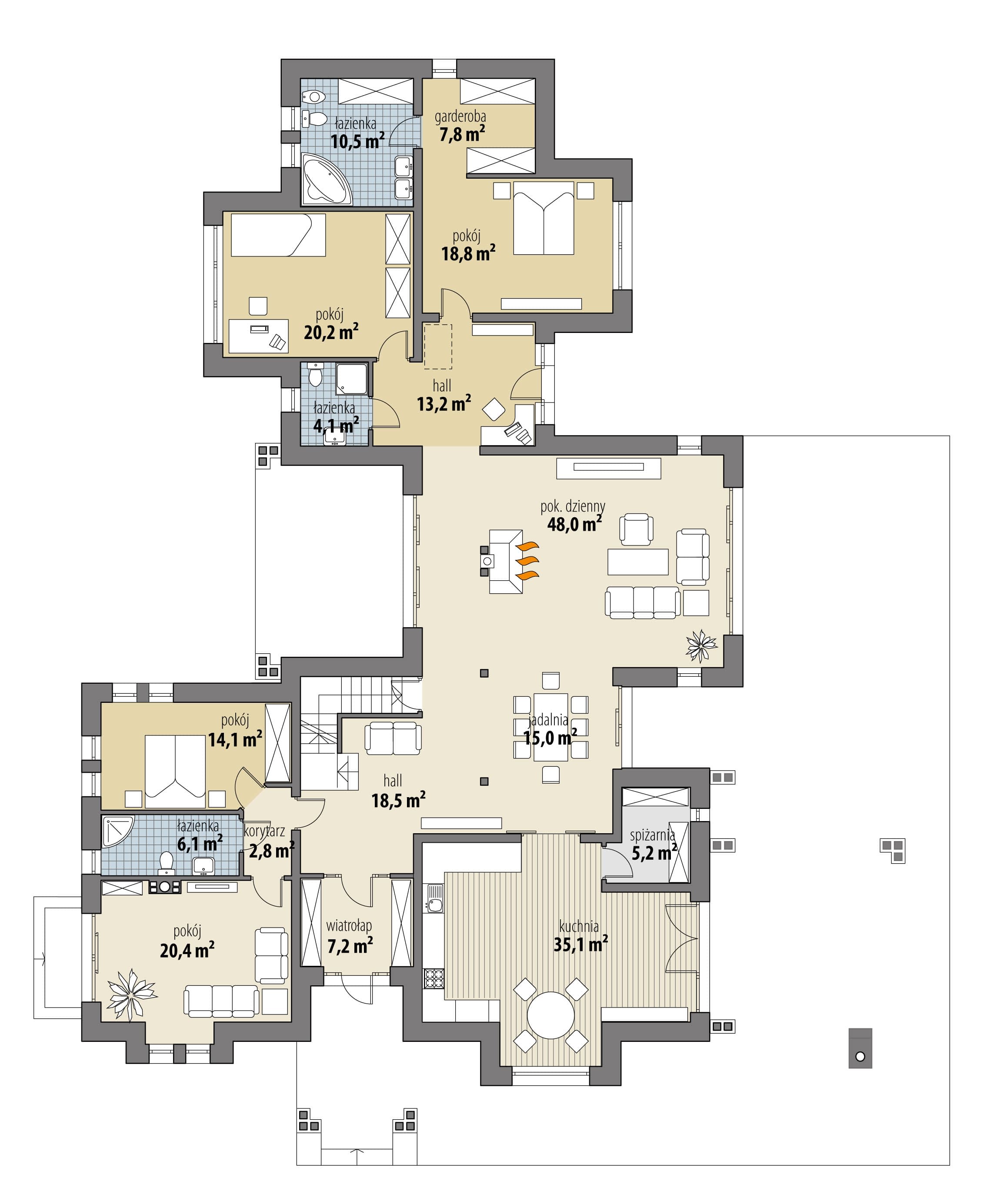

Parter
- 1/1 wiatrołap7.2
- 1/2 hall18.5
- 1/3 spiżarnia5.2
- 1/4 kuchnia35.1
- 1/5 jadalnia15
- 1/6 salon 48
- 1/7 korytarz13.2
- 1/8 sypialnia18.8
- 1/9 garderoba7.8
- 1/10 łazienka10.5
- 1/11 pokój20.2
- 1/12 wc + prysznic4.1
- 1/13 korytarz2.8
- 1/14 pokój14.1
- 1/15 wc + prysznic6.1
- 1/16 pokój20.4

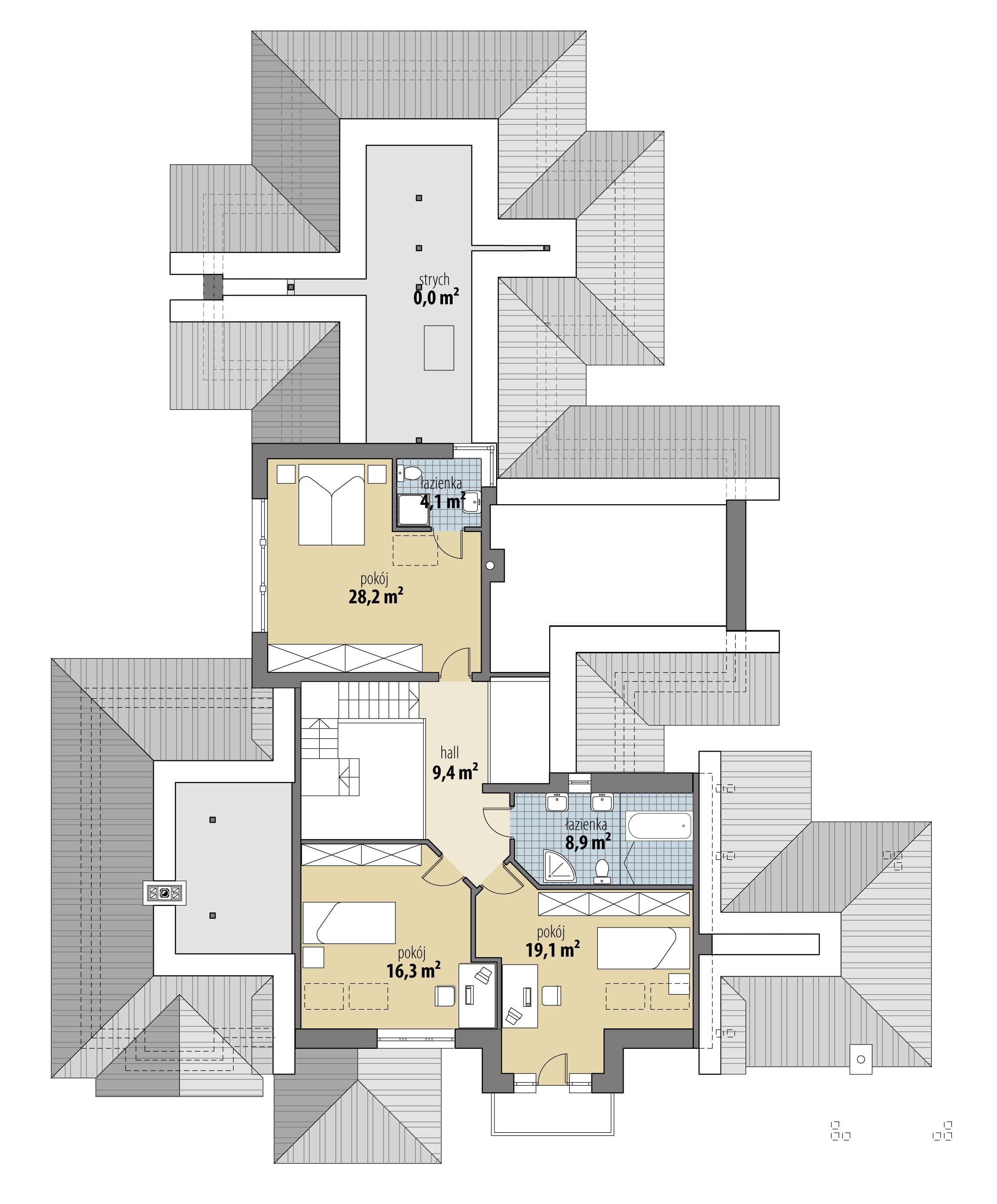

Poddasze
- 2/1 hall9.4
- 2/2 pokój16.3
- 2/3 pokój19.1
- 2/4 łazienka8.9
- 2/5 pokój28.2
- 2/6 wc + prysznic4.1
- 2/7 strych0
Piwnica
- 0/1 pom. gosp. 22.9
- 0/2 korytarz2.9
- 0/3 pom. gosp.20
- 0/4 pom. gosp.20.4
Dane techniczne
- Powierzchnia użytkowa333 m²
- Powierzchnia zabudowy386.9 m²
- Kominek1
- Liczba łazienek5
- Liczba pokoi7
- Powierzchnia dachu602.5 m²
- Kubatura1187 m³
- Wysokość domu8.4 m
- PoddaszeUżytkowe
- Minimalne wymiary działki36 x 29.1m
- GarażBez garażu
- Rodzaj dachuWielospadowy
- Kąt nach. dachu30°
Koszty budowy
- Koszt budowy1068000 zł
- Stan surowy zamknięty599000 zł
Zawartość projektu
Komplet dokumentacji projektowej stanowi:
1. Trzy (3) egzemplarze projektu architektoniczno-budowlanego
- architektura – opis,
- architektura - rysunki.
2. Dwa (2) egzemplarze projektu technicznego:
- architektura - rysunki,
- konstrukcja - opis,
- konstrukcja - rysunki,
- instalacje sanitarne,
- instalacje sanitarne opis,
- instalacje elektryczne,
- instalacje elektryczne opis.
3. MATERIAŁY POMOCNICZE w 1 egzemplarzu.
- rysunki wykonawcze elementów żelbetowych,
- zestawienie stali zbrojeniowej,
- zestawienie elementów konstrukcyjnych więźby dachowej
- tabela elementów z kosztorysu stanu surowego zamkniętego (obejmującą robociznę, materiały i sprzęt).
Uprawnienia - wszystkie projekty domów mają stosowne uprawnienia i zaświadczenia potwierdzające przynależność do izb wszystkich projektantów, będących autorami prezentowanych na tej stronie koncepcji domów.
Zmiany w projekcie domu, które nie naruszają jego konstrukcji , możecie Państwo wprowadzać we współpracy z projektantem adaptującym projekt gotowy, bez konieczności konsultowania tego z autorem dokumentacji.
Poniżej prezentujemy zakres zmian, które nie wymagają zgody ze strony naszej Pracowni:
- Zmiany wymiarów fundamentów wynikające z dostosowania budynku do lokalnych warunków gruntowych.
- Wprowadzenie całkowitego lub częściowego podpiwniczenia budynku pod warunkiem nie wynoszenia poziomu parteru w stosunku do poziomu terenu.
- Zaprojektowanie użycia innych materiałów na konstrukcję budynku (ściany stropy) przy zachowaniu wymaganych przepisami i normami parametrów oraz pod warunkiem zachowania walorów użytkowych budynku.
- Rodzaj stropów – przy zachowaniu układu konstrukcji i wymaganych przepisami oraz normami parametrów.
- Materiały ścian zewnętrznych i wykończeniowych (tynki, posadzki, dachówki, izolacja cieplna i przeciwwilgociowa) pod warunkiem utrzymania wymaganych parametrów (tj. np. wytrzymałość, ciepłochłonność).
- Program użytkowy wewnątrz budynku; np. przesunięcie lub likwidacja ścian działowych i zmiana lokalizacji, ilości i kształtu okien oraz drzwi, przy zachowaniu wymaganych przepisami i normami parametrów.
- Kąt nachylenia dachu do 10 proc. lub 5 stopni, pod warunkiem dostosowania konstrukcyjnego i zachowania formy architektonicznej.
- Zmiana przekrojów elementów konstrukcji dachowej wynikająca z dostosowania do materiałów pokrycia lub z dostosowania budynku do innych stref śniegowych i wiatrowych niż podano w projekcie.
- Kolorystyka elewacji, detali dekoracyjnych, kształtu podjazdów i tarasów.
- Instalacja: wodna, kanalizacyjna, gazowa, elektryczna i centralnego ogrzewania - pod warunkiem zachowania obowiązujących norm i przepisów prawa budowlanego.
- Realizacja projektu wg. lustrzanego odbicia.
